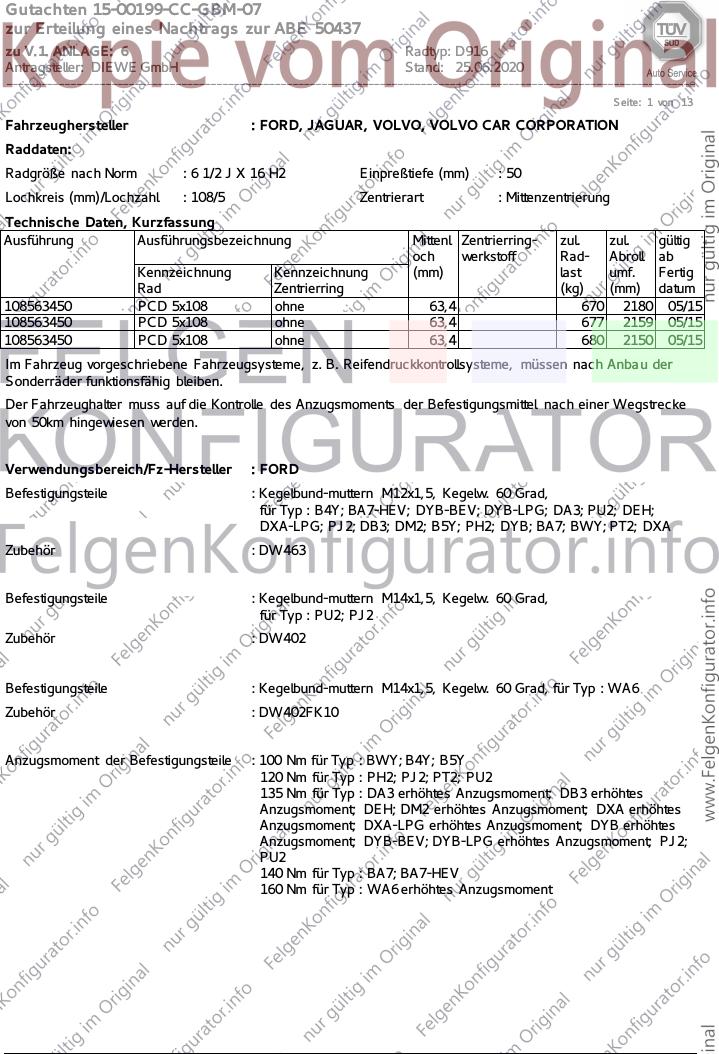

Gutachten 15-00199-CC-GBM-07
zur Erteilung eines Nachtrags zur ABE 50437
zu V.1. ANLAGE: 6 Radtyp: D916
Antragsteller: DIEWE GmbH Stand: 25.06.2020
______________________________________________________________________________________________________________________
Seite: 1 von 13
Fahrzeughersteller : FORD, JAGUAR, VOLVO, VOLVO CAR CORPORATION
Raddaten:
Radgröße nach Norm : 6 1/2 J X 16 H2 Einpreßtiefe (mm) : 50
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
108563450 PCD 5x108 ohne 63,4 670 2180 05/15
108563450 PCD 5x108 ohne 63,4 677 2159 05/15
108563450 PCD 5x108 ohne 63,4 680 2150 05/15
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : FORD
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad,
für Typ : B4Y; BA7-HEV; DYB-BEV; DYB-LPG; DA3; PU2; DEH;
DXA-LPG; PJ2; DB3; DM2; B5Y; PH2; DYB; BA7; BWY; PT2; DXA
Zubehör : DW463
Befestigungsteile : Kegelbund-muttern M14x1,5, Kegelw. 60 Grad,
für Typ : PU2; PJ2
Zubehör : DW402
Befestigungsteile : Kegelbund-muttern M14x1,5, Kegelw. 60 Grad, für Typ : WA6
Zubehör : DW402FK10
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : BWY; B4Y; B5Y
120 Nm für Typ : PH2; PJ2; PT2; PU2
135 Nm für Typ : DA3 erhöhtes Anzugsmoment; DB3 erhöhtes
Anzugsmoment; DEH; DM2 erhöhtes Anzugsmoment; DXA erhöhtes
Anzugsmoment; DXA-LPG erhöhtes Anzugsmoment; DYB erhöhtes
Anzugsmoment; DYB-BEV; DYB-LPG erhöhtes Anzugsmoment; PJ2;
PU2
140 Nm für Typ : BA7; BA7-HEV
160 Nm für Typ : WA6 erhöhtes Anzugsmoment
Gutachten 15-00199-CC-GBM-07
zur Erteilung eines Nachtrags zur ABE 50437
zu V.1. ANLAGE: 6 Radtyp: D916
Antragsteller: DIEWE GmbH Stand: 25.06.2020
______________________________________________________________________________________________________________________
Seite: 2 von 13

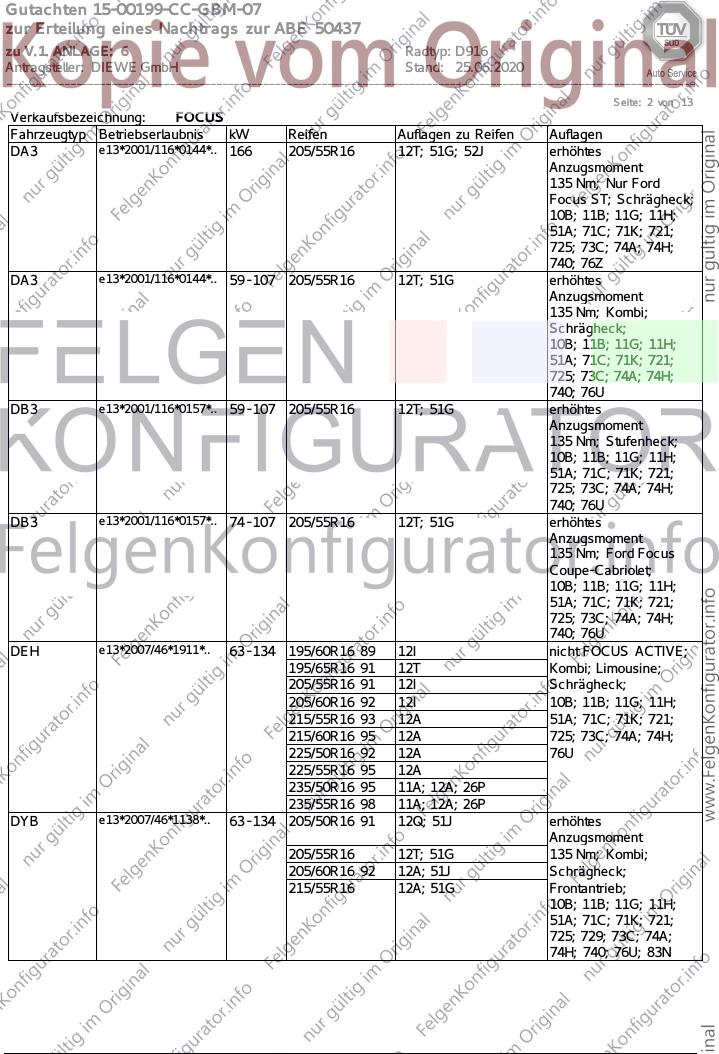

Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DA3 e13*2001/116*0144*.. 166 205/55R16 12T; 51G; 52J erhöhtes
Anzugsmoment
135 Nm; Nur Ford
Focus ST; Schrägheck;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74A; 74H;
740; 76Z
DA3 e13*2001/116*0144*.. 59 - 107 205/55R16 12T; 51G erhöhtes
Anzugsmoment
135 Nm; Kombi;
Schrägheck;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74A; 74H;
740; 76U
DB3 e13*2001/116*0157*.. 59 - 107 205/55R16 12T; 51G erhöhtes
Anzugsmoment
135 Nm; Stufenheck;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74A; 74H;
740; 76U
DB3 e13*2001/116*0157*.. 74 - 107 205/55R16 12T; 51G erhöhtes
Anzugsmoment
135 Nm; Ford Focus
Coupe-Cabriolet;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74A; 74H;
740; 76U
DEH e13*2007/46*1911*.. 63 - 134 195/60R16 89 12I nicht FOCUS ACTIVE;
195/65R16 91 12T Kombi; Limousine;
205/55R16 91 12I Schrägheck;
205/60R16 92 12I 10B; 11B; 11G; 11H;
215/55R16 93 12A 51A; 71C; 71K; 721;
215/60R16 95 12A 725; 73C; 74A; 74H;
225/50R16 92 12A 76U
225/55R16 95 12A
235/50R16 95 11A; 12A; 26P
235/55R16 98 11A; 12A; 26P
DYB e13*2007/46*1138*.. 63 - 134 205/50R16 91 12Q; 51J erhöhtes
Anzugsmoment
205/55R16 12T; 51G 135 Nm; Kombi;
205/60R16 92 12A; 51J Schrägheck;
215/55R16 12A; 51G Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 729; 73C; 74A;
74H; 740; 76U; 83N
Gutachten 15-00199-CC-GBM-07
zur Erteilung eines Nachtrags zur ABE 50437
zu V.1. ANLAGE: 6 Radtyp: D916
Antragsteller: DIEWE GmbH Stand: 25.06.2020
______________________________________________________________________________________________________________________
Seite: 3 von 13

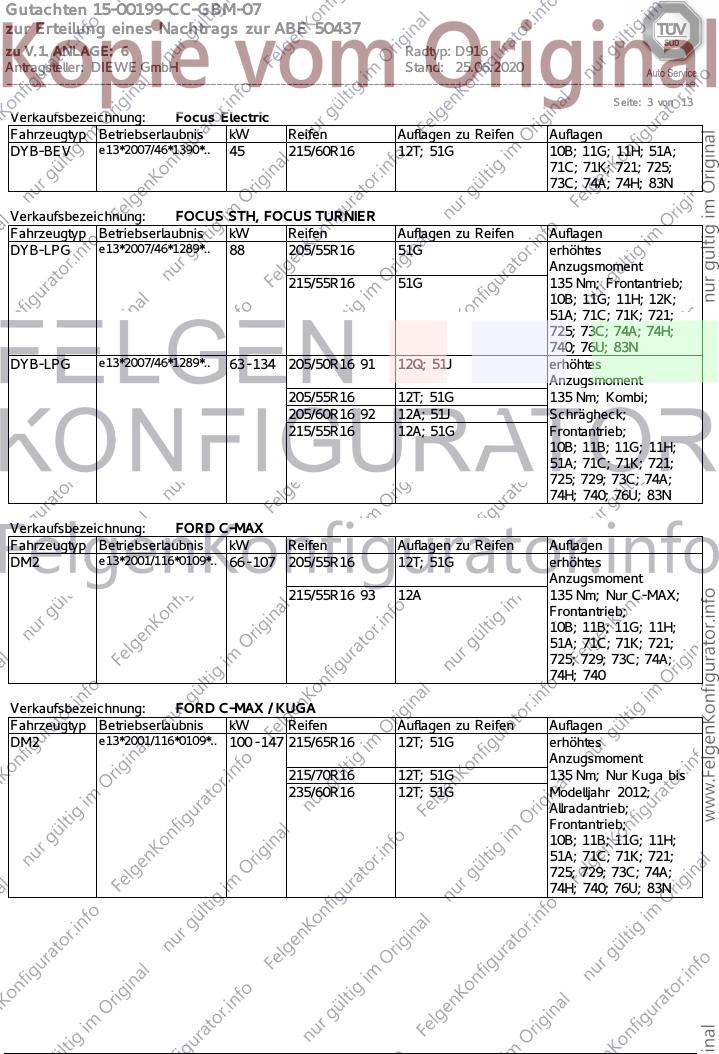

Verkaufsbezeichnung: Focus Electric
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DYB-BEV e13*2007/46*1390*.. 45 215/60R16 12T; 51G 10B; 11G; 11H; 51A;
71C; 71K; 721; 725;
73C; 74A; 74H; 83N
Verkaufsbezeichnung: FOCUS STH, FOCUS TURNIER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DYB-LPG e13*2007/46*1289*.. 88 205/55R16 51G erhöhtes
Anzugsmoment
215/55R16 51G 135 Nm; Frontantrieb;
10B; 11G; 11H; 12K;
51A; 71C; 71K; 721;
725; 73C; 74A; 74H;
740; 76U; 83N
DYB-LPG e13*2007/46*1289*.. 63 - 134 205/50R16 91 12Q; 51J erhöhtes
Anzugsmoment
205/55R16 12T; 51G 135 Nm; Kombi;
205/60R16 92 12A; 51J Schrägheck;
215/55R16 12A; 51G Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 729; 73C; 74A;
74H; 740; 76U; 83N
Verkaufsbezeichnung: FORD C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 66 - 107 205/55R16 12T; 51G erhöhtes
Anzugsmoment
215/55R16 93 12A 135 Nm; Nur C-MAX;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 729; 73C; 74A;
74H; 740

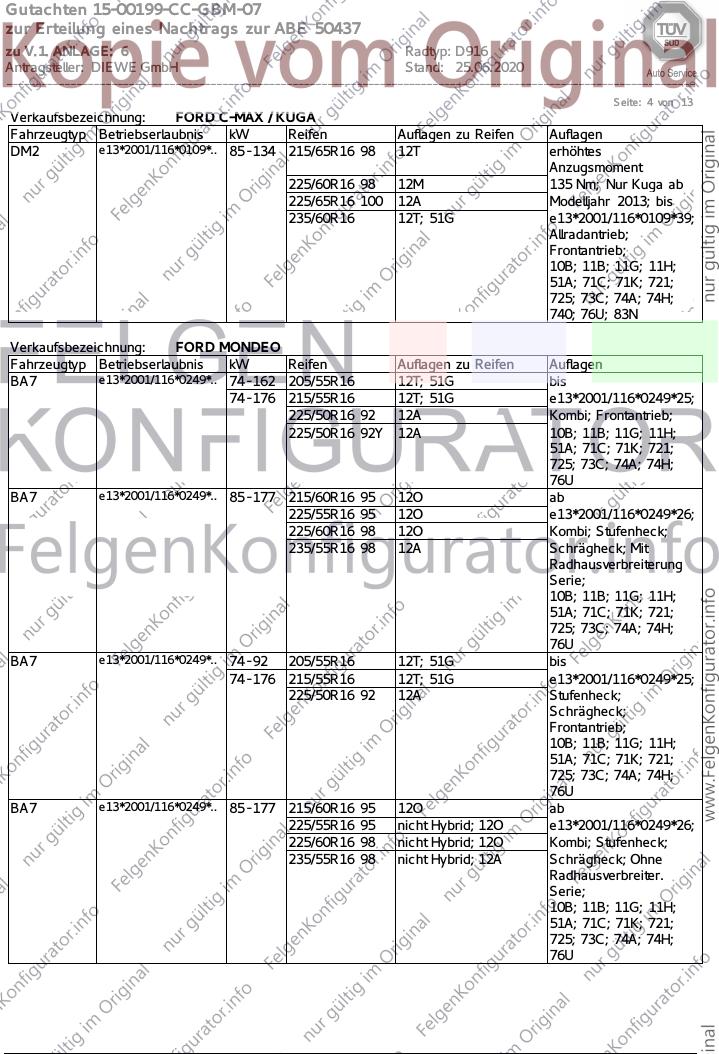

Verkaufsbezeichnung: FORD C-MAX / KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 100 - 147 215/65R16 12T; 51G erhöhtes
Anzugsmoment
215/70R16 12T; 51G 135 Nm; Nur Kuga bis
235/60R16 12T; 51G Modelljahr 2012;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 729; 73C; 74A;
74H; 740; 76U; 83N
Gutachten 15-00199-CC-GBM-07
zur Erteilung eines Nachtrags zur ABE 50437
zu V.1. ANLAGE: 6 Radtyp: D916
Antragsteller: DIEWE GmbH Stand: 25.06.2020
______________________________________________________________________________________________________________________
Seite: 4 von 13
Verkaufsbezeichnung: FORD C-MAX / KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 85 - 134 215/65R16 98 12T erhöhtes
Anzugsmoment
225/60R16 98 12M 135 Nm; Nur Kuga ab
225/65R16 100 12A Modelljahr 2013; bis
235/60R16 12T; 51G e13*2001/116*0109*39;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74A; 74H;
740; 76U; 83N
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7 e13*2001/116*0249*.. 74 - 162 205/55R16 12T; 51G bis
74 - 176 215/55R16 12T; 51G e13*2001/116*0249*25;
225/50R16 92 12A Kombi; Frontantrieb;
225/50R16 92Y 12A 10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74A; 74H;
76U
BA7 e13*2001/116*0249*.. 85 - 177 215/60R16 95 12O ab
225/55R16 95 12O e13*2001/116*0249*26;
225/60R16 98 12O Kombi; Stufenheck;
235/55R16 98 12A Schrägheck; Mit
Radhausverbreiterung
Serie;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74A; 74H;
76U
BA7 e13*2001/116*0249*.. 74 - 92 205/55R16 12T; 51G bis
74 - 176 215/55R16 12T; 51G e13*2001/116*0249*25;
225/50R16 92 12A Stufenheck;
Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74A; 74H;
76U
BA7 e13*2001/116*0249*.. 85 - 177 215/60R16 95 12O ab
225/55R16 95 nicht Hybrid; 12O e13*2001/116*0249*26;
225/60R16 98 nicht Hybrid; 12O Kombi; Stufenheck;
235/55R16 98 nicht Hybrid; 12A Schrägheck; Ohne
Radhausverbreiter.
Serie;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74A; 74H;
76U
Gutachten 15-00199-CC-GBM-07
zur Erteilung eines Nachtrags zur ABE 50437
zu V.1. ANLAGE: 6 Radtyp: D916
Antragsteller: DIEWE GmbH Stand: 25.06.2020
______________________________________________________________________________________________________________________
Seite: 5 von 13
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BWY e1*98/14*0156*.. 66 - 166 205/55R16 51G Frontantrieb;
10B; 11B; 11G; 11H;
12M; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 76U
B4Y e1*98/14*0154*.. 66 - 166 205/55R16 51G 10B; 11G; 11H; 12M;
51A; 71C; 71K; 721;
725; 73C; 74A; 74H
B5Y e1*98/14*0155*.. 66 - 166 205/55R16 51G 10B; 11G; 11H; 12M;
51A; 71C; 71K; 721;
725; 73C; 74A; 74H;
76U
Verkaufsbezeichnung: FORD MONDEO HYBRID
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7-HEV e13*2007/46*1485*.. 85 - 177 215/60R16 95 12O Kombi; Stufenheck;
225/55R16 95 nicht Hybrid; 12O Schrägheck; Ohne
225/60R16 98 nicht Hybrid; 12O Radhausverbreiter.
235/55R16 98 nicht Hybrid; 12A Serie;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74A; 74H;
76U
Verkaufsbezeichnung: FORD TRANSIT/TOURNEO CONNECT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PH2 e1*2001/116*0206*.. 55 - 85 205/55R16 91 11A; 24M; 5GG Pkw geschlossen; Lkw
PT2 L071 205/55R16 94 11A; 24M; 5HI geschl.Kasten (Serie);
215/55R16 93 11A; 24D; 5HA Frontantrieb;
215/55R16 97 11A; 24D 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 744; 75I
Verkaufsbezeichnung: GALAXY, S-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
WA6 e13*2001/116*0185*.. 74 - 176 215/60R16 51G erhöhtes
Anzugsmoment
215/60R16 95W 160 Nm; Ford S-MAX;
215/60R16 99 Ford Galaxy; bis
225/55R16 95W FGT e13*2001/116*0185*23;
10B; 11B; 11G; 11H;
12K; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 740; 75I; 76U;
82Ä
Gutachten 15-00199-CC-GBM-07
zur Erteilung eines Nachtrags zur ABE 50437
zu V.1. ANLAGE: 6 Radtyp: D916
Antragsteller: DIEWE GmbH Stand: 25.06.2020
______________________________________________________________________________________________________________________
Seite: 6 von 13

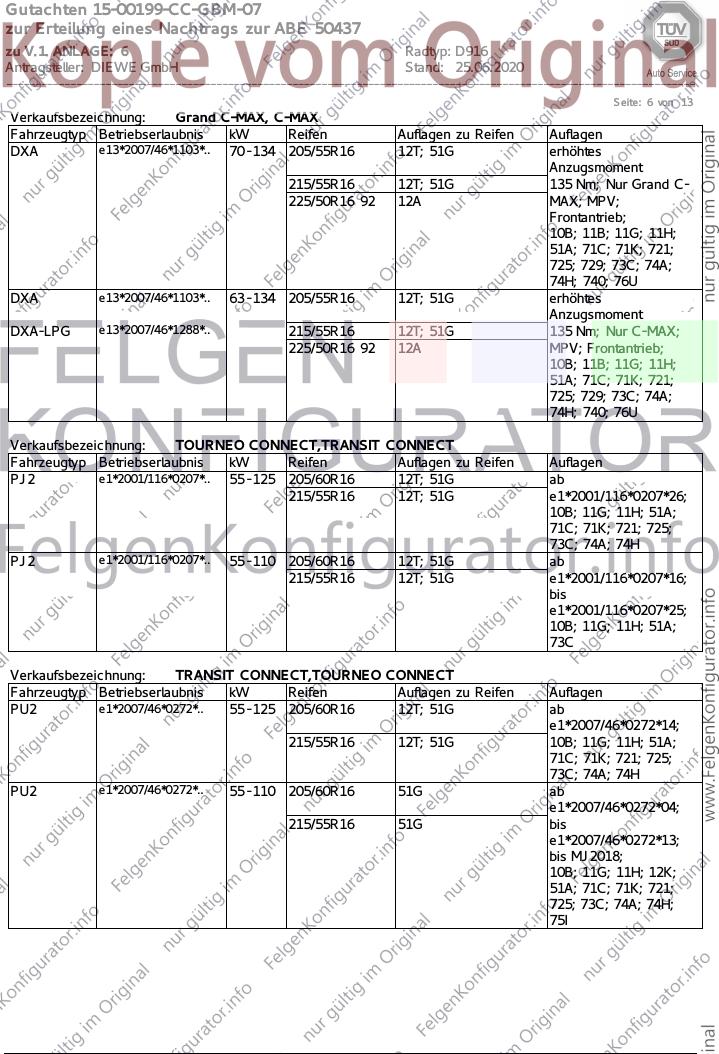

Verkaufsbezeichnung: Grand C-MAX, C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DXA e13*2007/46*1103*.. 70 - 134 205/55R16 12T; 51G erhöhtes
Anzugsmoment
215/55R16 12T; 51G 135 Nm; Nur Grand C-
225/50R16 92 12A MAX; MPV;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 729; 73C; 74A;
74H; 740; 76U
DXA e13*2007/46*1103*.. 63 - 134 205/55R16 12T; 51G erhöhtes
Anzugsmoment
DXA-LPG e13*2007/46*1288*.. 215/55R16 12T; 51G 135 Nm; Nur C-MAX;
225/50R16 92 12A MPV; Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 729; 73C; 74A;
74H; 740; 76U
Verkaufsbezeichnung: TOURNEO CONNECT,TRANSIT CONNECT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PJ2 e1*2001/116*0207*.. 55 - 125 205/60R16 12T; 51G ab
215/55R16 12T; 51G e1*2001/116*0207*26;
10B; 11G; 11H; 51A;
71C; 71K; 721; 725;
73C; 74A; 74H
PJ2 e1*2001/116*0207*.. 55 - 110 205/60R16 12T; 51G ab
215/55R16 12T; 51G e1*2001/116*0207*16;
bis
e1*2001/116*0207*25;
10B; 11G; 11H; 51A;
73C
Verkaufsbezeichnung: TRANSIT CONNECT,TOURNEO CONNECT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PU2 e1*2007/46*0272*.. 55 - 125 205/60R16 12T; 51G ab
e1*2007/46*0272*14;
215/55R16 12T; 51G 10B; 11G; 11H; 51A;
71C; 71K; 721; 725;
73C; 74A; 74H
PU2 e1*2007/46*0272*.. 55 - 110 205/60R16 51G ab
e1*2007/46*0272*04;
215/55R16 51G bis
e1*2007/46*0272*13;
bis MJ2018;
10B; 11G; 11H; 12K;
51A; 71C; 71K; 721;
725; 73C; 74A; 74H;
75I
Gutachten 15-00199-CC-GBM-07
zur Erteilung eines Nachtrags zur ABE 50437
zu V.1. ANLAGE: 6 Radtyp: D916
Antragsteller: DIEWE GmbH Stand: 25.06.2020
______________________________________________________________________________________________________________________
Seite: 7 von 13

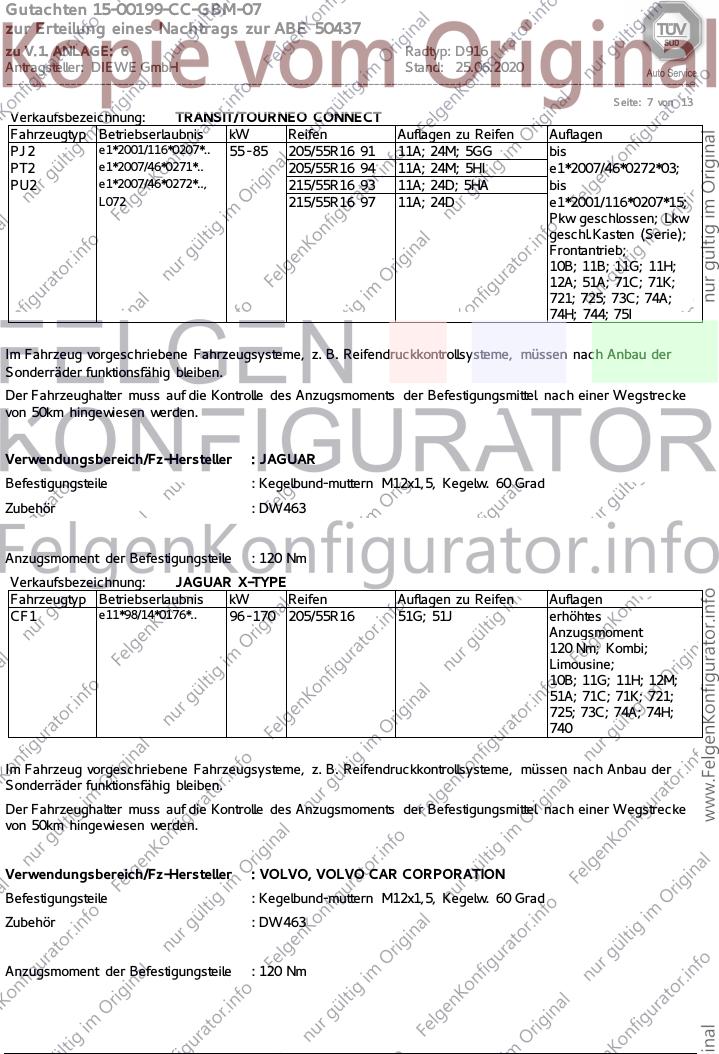

Verkaufsbezeichnung: TRANSIT/TOURNEO CONNECT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PJ2 e1*2001/116*0207*.. 55 - 85 205/55R16 91 11A; 24M; 5GG bis
PT2 e1*2007/46*0271*.. 205/55R16 94 11A; 24M; 5HI e1*2007/46*0272*03;
PU2 e1*2007/46*0272*.., 215/55R16 93 11A; 24D; 5HA bis
L072 215/55R16 97 11A; 24D e1*2001/116*0207*15;
Pkw geschlossen; Lkw
geschl.Kasten (Serie);
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 744; 75I
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : JAGUAR
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad
Zubehör : DW463
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: JAGUAR X-TYPE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CF1 e11*98/14*0176*.. 96 - 170 205/55R16 51G; 51J erhöhtes
Anzugsmoment
120 Nm; Kombi;
Limousine;
10B; 11G; 11H; 12M;
51A; 71C; 71K; 721;
725; 73C; 74A; 74H;
740
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : VOLVO, VOLVO CAR CORPORATION
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad
Zubehör : DW463
Anzugsmoment der Befestigungsteile : 120 Nm
Gutachten 15-00199-CC-GBM-07
zur Erteilung eines Nachtrags zur ABE 50437
zu V.1. ANLAGE: 6 Radtyp: D916
Antragsteller: DIEWE GmbH Stand: 25.06.2020
______________________________________________________________________________________________________________________
Seite: 8 von 13

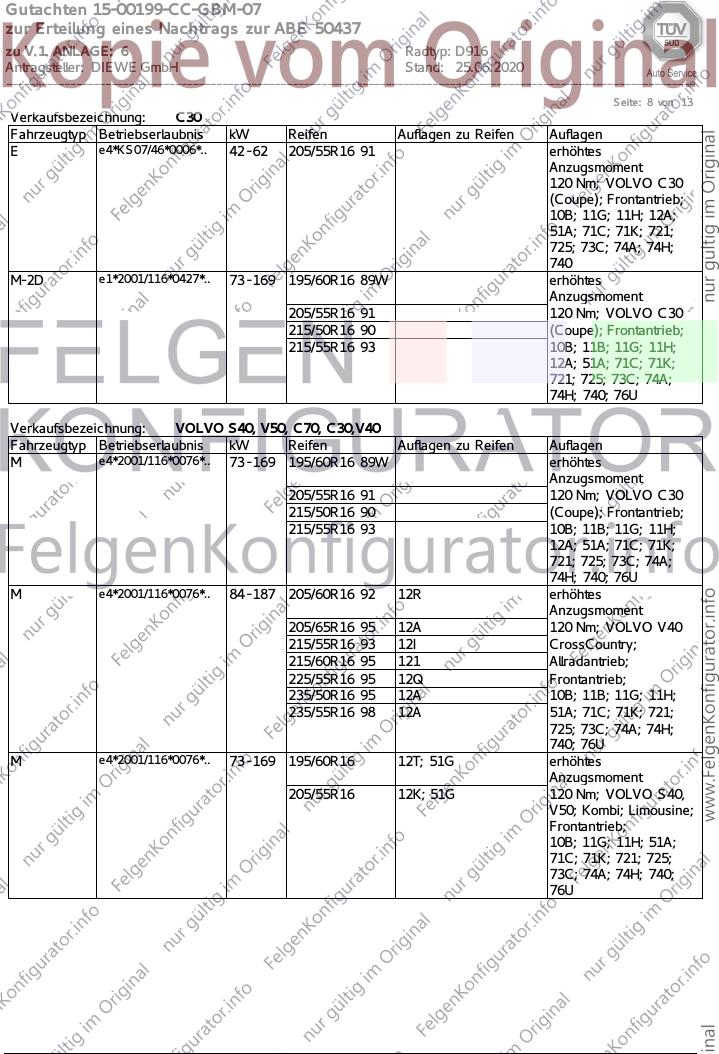

Verkaufsbezeichnung: C30
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E e4*KS07/46*0006*.. 42 - 62 205/55R16 91 erhöhtes
Anzugsmoment
120 Nm; VOLVO C30
(Coupe); Frontantrieb;
10B; 11G; 11H; 12A;
51A; 71C; 71K; 721;
725; 73C; 74A; 74H;
740
M-2D e1*2001/116*0427*.. 73 - 169 195/60R16 89W erhöhtes
Anzugsmoment
205/55R16 91 120 Nm; VOLVO C30
215/50R16 90 (Coupe); Frontantrieb;
215/55R16 93 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 740; 76U
Verkaufsbezeichnung: VOLVO S40, V50, C70, C30,V40
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M e4*2001/116*0076*.. 73 - 169 195/60R16 89W erhöhtes
Anzugsmoment
205/55R16 91 120 Nm; VOLVO C30
215/50R16 90 (Coupe); Frontantrieb;
215/55R16 93 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 740; 76U
M e4*2001/116*0076*.. 84 - 187 205/60R16 92 12R erhöhtes
Anzugsmoment
205/65R16 95 12A 120 Nm; VOLVO V40
215/55R16 93 12I CrossCountry;
215/60R16 95 121 Allradantrieb;
225/55R16 95 12Q Frontantrieb;
235/50R16 95 12A 10B; 11B; 11G; 11H;
235/55R16 98 12A 51A; 71C; 71K; 721;
725; 73C; 74A; 74H;
740; 76U
M e4*2001/116*0076*.. 73 - 169 195/60R16 12T; 51G erhöhtes
Anzugsmoment
205/55R16 12K; 51G 120 Nm; VOLVO S40,
V50; Kombi; Limousine;
Frontantrieb;
10B; 11G; 11H; 51A;
71C; 71K; 721; 725;
73C; 74A; 74H; 740;
76U
Gutachten 15-00199-CC-GBM-07
zur Erteilung eines Nachtrags zur ABE 50437
zu V.1. ANLAGE: 6 Radtyp: D916
Antragsteller: DIEWE GmbH Stand: 25.06.2020
______________________________________________________________________________________________________________________

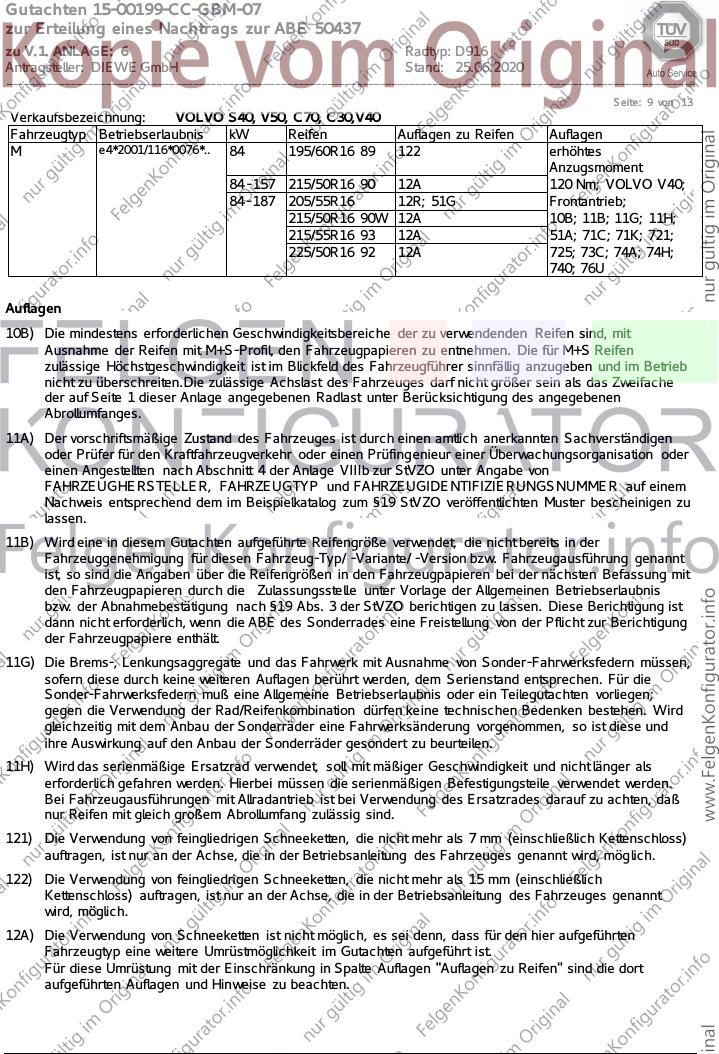

Seite: 9 von 13
Verkaufsbezeichnung: VOLVO S40, V50, C70, C30,V40
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M e4*2001/116*0076*.. 84 195/60R16 89 122 erhöhtes
Anzugsmoment
84 - 157 215/50R16 90 12A 120 Nm; VOLVO V40;
84 - 187 205/55R16 12R; 51G Frontantrieb;
215/50R16 90W 12A 10B; 11B; 11G; 11H;
215/55R16 93 12A 51A; 71C; 71K; 721;
225/50R16 92 12A 725; 73C; 74A; 74H;
740; 76U
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
121) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 7 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
122) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 15 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
Gutachten 15-00199-CC-GBM-07
zur Erteilung eines Nachtrags zur ABE 50437
zu V.1. ANLAGE: 6 Radtyp: D916
Antragsteller: DIEWE GmbH Stand: 25.06.2020
______________________________________________________________________________________________________________________

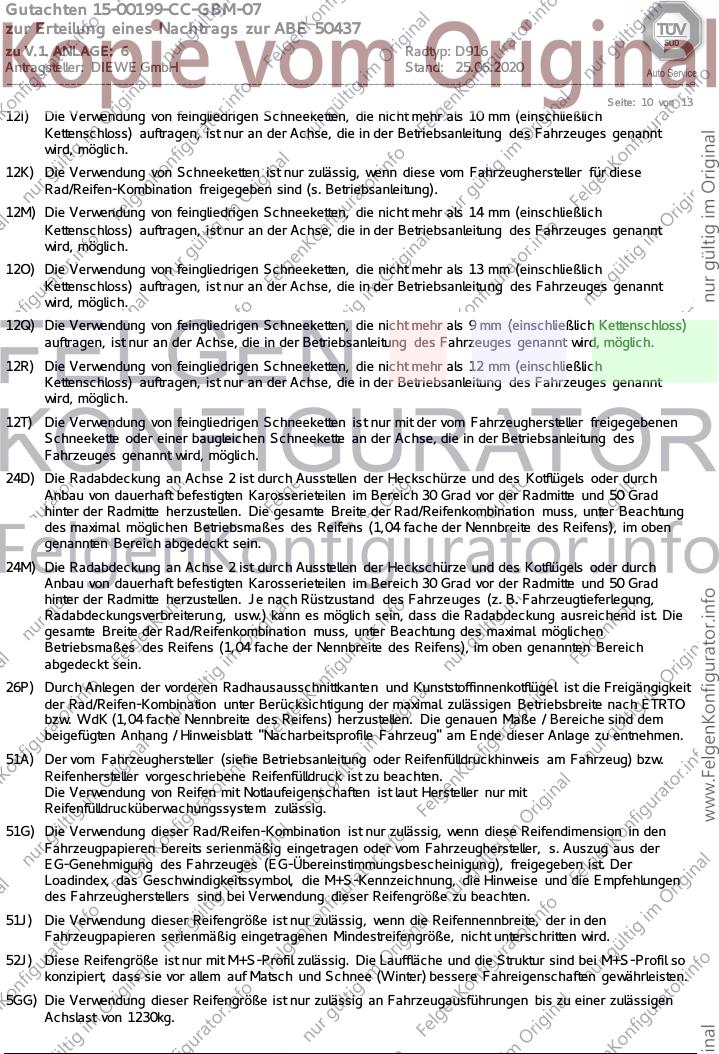

Seite: 10 von 13
12I) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 10 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben sind (s. Betriebsanleitung).
12M) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 14 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12O) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 13 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12Q) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12R) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
Gutachten 15-00199-CC-GBM-07
zur Erteilung eines Nachtrags zur ABE 50437
zu V.1. ANLAGE: 6 Radtyp: D916
Antragsteller: DIEWE GmbH Stand: 25.06.2020
______________________________________________________________________________________________________________________

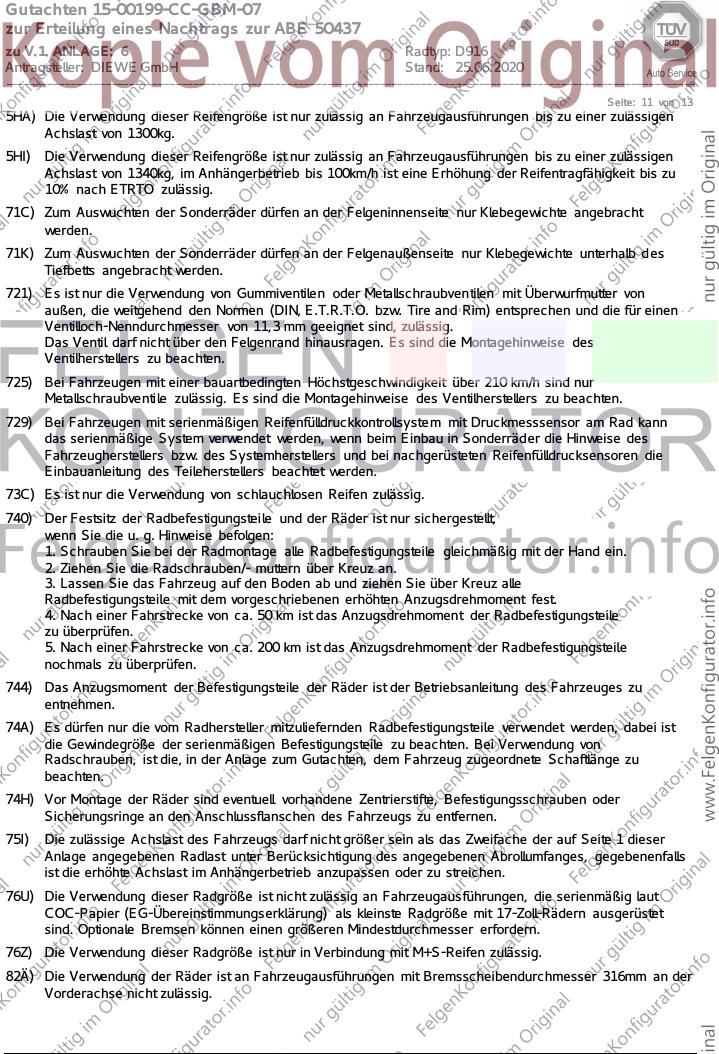

Seite: 11 von 13
5HA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1300kg.
5HI) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1340kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
744) Das Anzugsmoment der Befestigungsteile der Räder ist der Betriebsanleitung des Fahrzeuges zu
entnehmen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 17-Zoll-Rädern ausgerüstet
sind. Optionale Bremsen können einen größeren Mindestdurchmesser erfordern.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
82Ä) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 316mm an der
Vorderachse nicht zulässig.
Gutachten 15-00199-CC-GBM-07
zur Erteilung eines Nachtrags zur ABE 50437
zu V.1. ANLAGE: 6 Radtyp: D916
Antragsteller: DIEWE GmbH Stand: 25.06.2020
______________________________________________________________________________________________________________________
Seite: 12 von 13

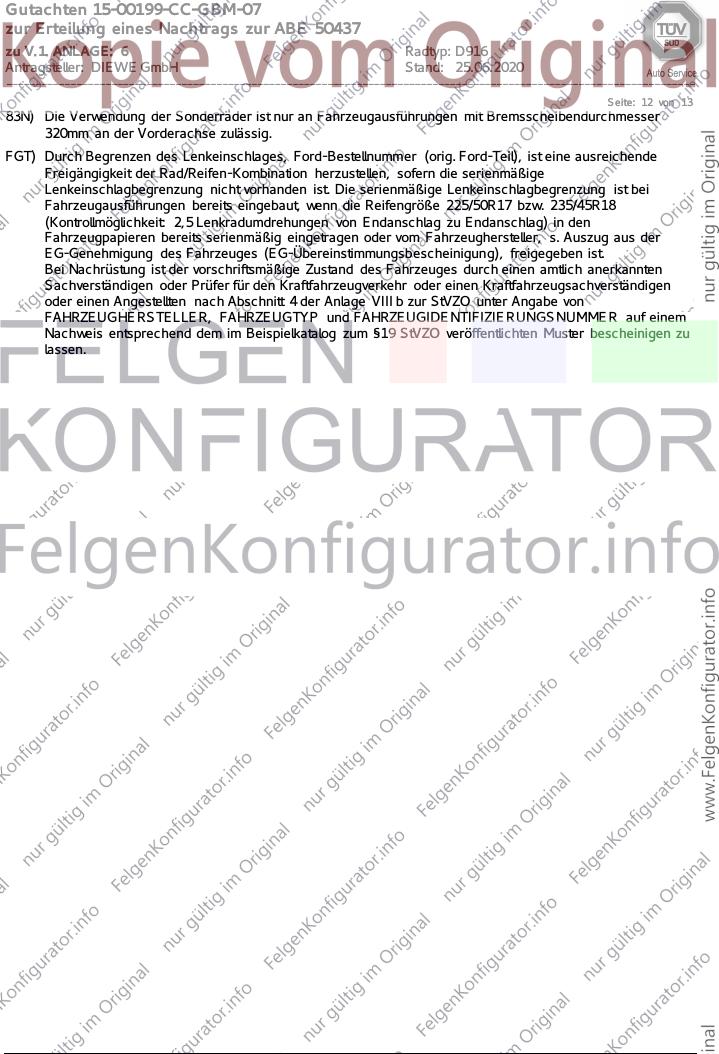

83N) Die Verwendung der Sonderräder ist nur an Fahrzeugausführungen mit Bremsscheibendurchmesser
320mm an der Vorderachse zulässig.
FGT) Durch Begrenzen des Lenkeinschlages, Ford-Bestellnummer (orig. Ford-Teil), ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen, sofern die serienmäßige
Lenkeinschlagbegrenzung nicht vorhanden ist. Die serienmäßige Lenkeinschlagbegrenzung ist bei
Fahrzeugausführungen bereits eingebaut, wenn die Reifengröße 225/50R17 bzw. 235/45R18
(Kontrollmöglichkeit: 2,5 Lenkradumdrehungen von Endanschlag zu Endanschlag) in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
Gutachten 15-00199-CC-GBM-07
zur Erteilung eines Nachtrags zur ABE 50437
zu V.1. ANLAGE: 6 Radtyp: D916
Antragsteller: DIEWE GmbH Stand: 25.06.2020
______________________________________________________________________________________________________________________
Seite: 13 von 13

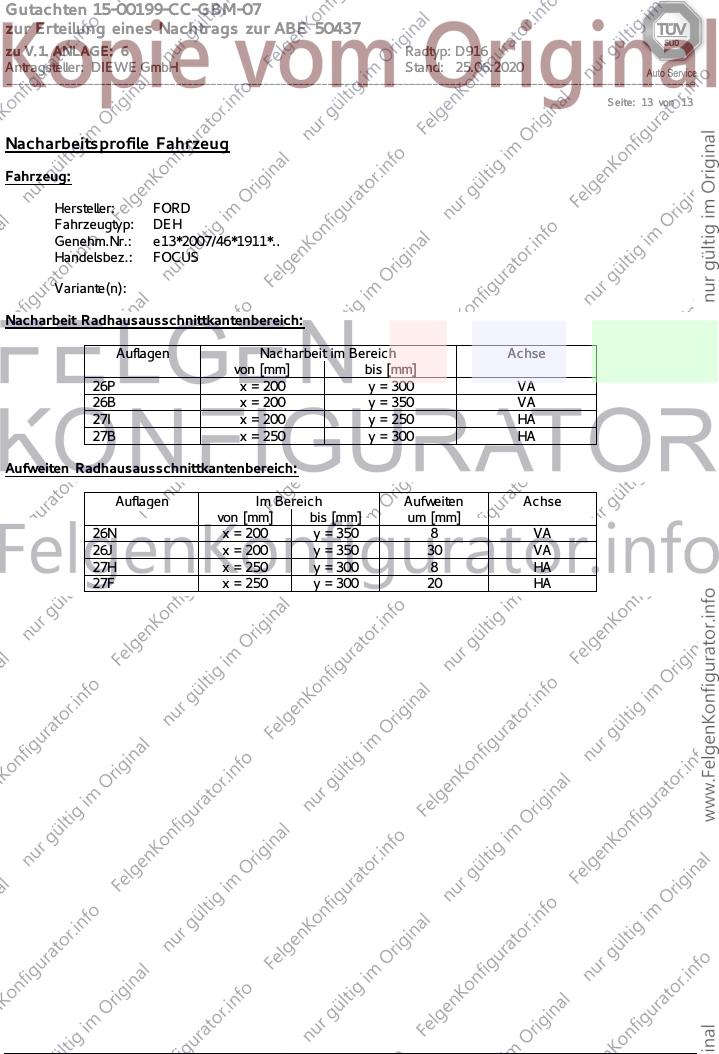

Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: DEH
Genehm.Nr.: e13*2007/46*1911*..
Handelsbez.: FOCUS
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 200 y = 300 VA
26B x = 200 y = 350 VA
27I x = 200 y = 250 HA
27B x = 250 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 200 y = 350 8 VA
26J x = 200 y = 350 30 VA
27H x = 250 y = 300 8 HA
27F x = 250 y = 300 20 HA
