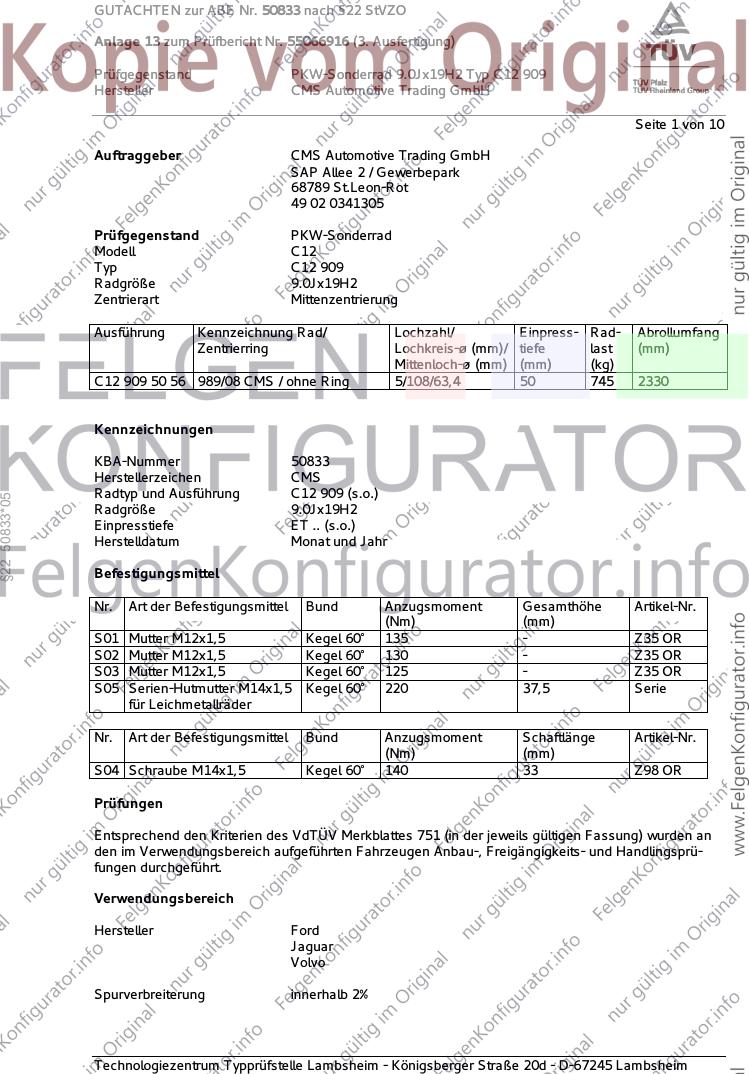

GUTACHTEN zur ABE Nr. 50833 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55066916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx19H2 Typ C12 909
Hersteller CMS Automotive Trading GmbH
Seite 1 von 10
Auftraggeber CMS Automotive Trading GmbH
SAP Allee 2 / Gewerbepark
68789 St.Leon-Rot
49 02 0341305
Prüfgegenstand PKW-Sonderrad
Modell C12
Typ C12 909
Radgröße 9.0Jx19H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Lochzahl/ Einpress- Rad- Abrollumfang
Zentrierring Lochkreis-ø (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
C12 909 50 56 989/08 CMS / ohne Ring 5/108/63,4 50 745 2330
Kennzeichnungen
KBA-Nummer 50833
Herstellerzeichen CMS
Radtyp und Ausführung C12 909 (s.o.)
§22 50833*05
Radgröße 9.0Jx19H2
Einpresstiefe ET .. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Gesamthöhe Artikel-Nr.
(Nm) (mm)
S01 Mutter M12x1,5 Kegel 60° 135 - Z35 OR
S02 Mutter M12x1,5 Kegel 60° 130 - Z35 OR
S03 Mutter M12x1,5 Kegel 60° 125 - Z35 OR
S05 Serien-Hutmutter M14x1,5 Kegel 60° 220 37,5 Serie
für Leichmetallräder
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S04 Schraube M14x1,5 Kegel 60° 140 33 Z98 OR
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50833 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55066916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx19H2 Typ C12 909
Hersteller CMS Automotive Trading GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Ford C-Max 63-134 235/35R19 K1a K2b T87 T91 A01 A12 A16
(Compact) A19 A58 B02
DXA KoS S01
e13*2007/46*1103*..
- incl. Facelift 2015
Ford Focus (IV) 63-134 235/35R19 K1a K2b A01 A12 A16
DEH 63-134 245/35R19 K1a K1b K2b K5b A19 A58 F23
e13*2007/46*1911*.. 63-134 255/30R19 K2b K8h R03 Flh KOV V19
63-134 255/35R19 K2b K8h R03 S01
Ford Focus (IV) 110-134 235/35R19 K1a K2b T87 T91 A01 A12 A16
DEH 110-134 245/35R19 K1a K1b K2b K5b A19 A58 F24
e13*2007/46*1911*.. Flh KOV S01
Ford Focus RS (II) 224, 257 235/35R19 A12 A16 A19
DA3, DA3-RS 224, 257 245/30R19 T89 A58 B02 Flh
e13*2001/116*0144*. 224, 257 265/30R19 A01 K2a K2b K4i K6d K6i R03 V19 S02
e13*2001/116*1010*. 224, 257 275/30R19 A01 K2c K4i K6d K6i K8e R03
Ford Focus RS (III) 257 235/35R19 A12 A16 A19
DYB, DYB-RS A56 Flh S02
§22 50833*05
e13*2007/46*1138*..;
e13*2007/46*1616*..
Ford Focus ST (IV) 140, 206 235/35R19 T87 T91 A12 A16 A19
DEH A58 Car Flh
e13*2007/46* S01
1911*05-..
Ford 63-134 235/35R19 K1a K2b T87 T91 A01 A12 A16
Focus Turnier (IV) 63-134 245/35R19 K1a K1b K2b K5b A19 A58 Car
DEH F24 KOV S01
e13*2007/46*1911*..
Ford Galaxy (III) 88-177 235/45R19 T95 T99 A07 A12 A16
WA6 88-177 245/40R19 T94 T98 A19 A57 V00
e13*2001/116* 88-177 245/45R19 V19 S05
0185*24-.. 88-177 255/40R19 R03
- ab MJ 2016 (MK3)
Ford Kuga (I) 100-147 235/45R19 A12 A16 A19
DM2 100-147 245/40R19 A57 B02 S02
e13*2001/116* 100-147 245/45R19
0109*19-31 100-147 255/40R19 A01 K1a
Ford Kuga (II) 85-178 235/40R19 A12 A16 A19
DM2 85-178 235/45R19 A57 S01
e13*2001/116* 85-178 245/40R19
0109*31-.. 85-178 245/45R19 A01 G01
- ab Modell 2013 85-178 255/40R19
- incl. Facelift 2016
Ford Mondeo (V) 85-177 235/40R19 A57 A12 A16 A19
BA7 85-177 245/35R19 A01 A58 FT1 K2b K6g T89 T93 Flh Lim S01
e13*2001/116*
0249*26-..
- ab MJ 2015 (MK5)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50833 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55066916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx19H2 Typ C12 909
Hersteller CMS Automotive Trading GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Ford 103 235/40R19 A12 A16 A19
Mondeo Hybrid (V) 103 245/35R19 A01 K2b K6g T93 A58 Car Lim
BA7-HEV S01
e13*2007/46*1485*..
Ford 85-177 235/40R19 A57 A12 A16 A19
Mondeo Turnier (V) 85-177 245/35R19 A01 A58 FT1 K2b K6g T89 T93 Car S01
BA7
e13*2001/116*
0249*26-..
- ab MJ 2015 (MK5)
Ford S-Max (II) 88-177 235/45R19 T95 T99 A07 A12 A16
WA6 88-177 245/40R19 T94 T98 A19 A57 V00
e13*2001/116* 88-177 245/45R19 V19 S05
0185*24-.. 88-177 255/40R19 R03
- ab MJ 2016
Jaguar XE 120-184 235/35R19 A01 K1a T91 A12 A16 A19
JA 120-184 235/40R19 A01 K1a A58 Lim P35
e11*2007/46*2150*.., 120-184 245/35R19 A01 K1a T93 V19 S03
e5*2007/46*1049*.. 120-184 255/30R19 R03 T91
§22 50833*05
120-184 255/35R19 R03
120-184 265/30R19 R03 T93
120-184 265/35R19 R03
120-184 275/30R19 A01 K2a K2b K6s R03
Volvo S60, V60 84-180 235/35R19 K4i T87 T91 A01 A12 A16
F, F-N2D 84-242 235/40R19 G03 K4i A19 A57 Car
e9*2007/46*0023*..; Lim Npf S04
e13*2007/46*1157*..
Volvo S60, V60 258, 270 235/40R19 K3i K4i K5f K6r A01 A12 A16
Polestar 258, 270 245/35R19 K2b K3i K4i K5f K6r A19 A56 Car
F, F-N2D 258, 270 245/40R19 K2b K3i K4i K5f K6r Lim Npf S04
e9*2007/46*0023*..;
e13*2007/46*1157*..
Volvo S60CC, V60CC 110-187 235/40R19 A12 A16 A19
F 110-187 235/45R19 A01 K3s A57 Car KMV
e9*2007/46*0023*.. 110-187 245/40R19 Lim S04
- Cross Country
Volvo S80 80-180 235/35R19 T91 A12 A16 A19
A, A-2D 80-232 235/40R19 A01 G03 T92 T96 S04
e9*2001/116*0057*.., 80-232 235/40R19 R09 T92 T96
e1*2001/116*0504*.. 80-232 245/35R19 T93
Volvo V70 80-180 235/35R19 T91 A12 A16 A19
B, /-2D, /-N2D, /-N2E 80-224 235/40R19 A01 G03 T92 T96 Car X7V S04
e9*2001/116*0065*..; 80-224 235/40R19 R09 T92 T96
e1*2001/116*0505*..; 80-224 245/35R19 T93
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC40 160 (300) 245/45R19 R02 A01 A12 A16
Recharge Electric 160 (300) 275/40R19 K2c R03 A19 A56 V19
X Vn2 S04
e9*2007/46*3146*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

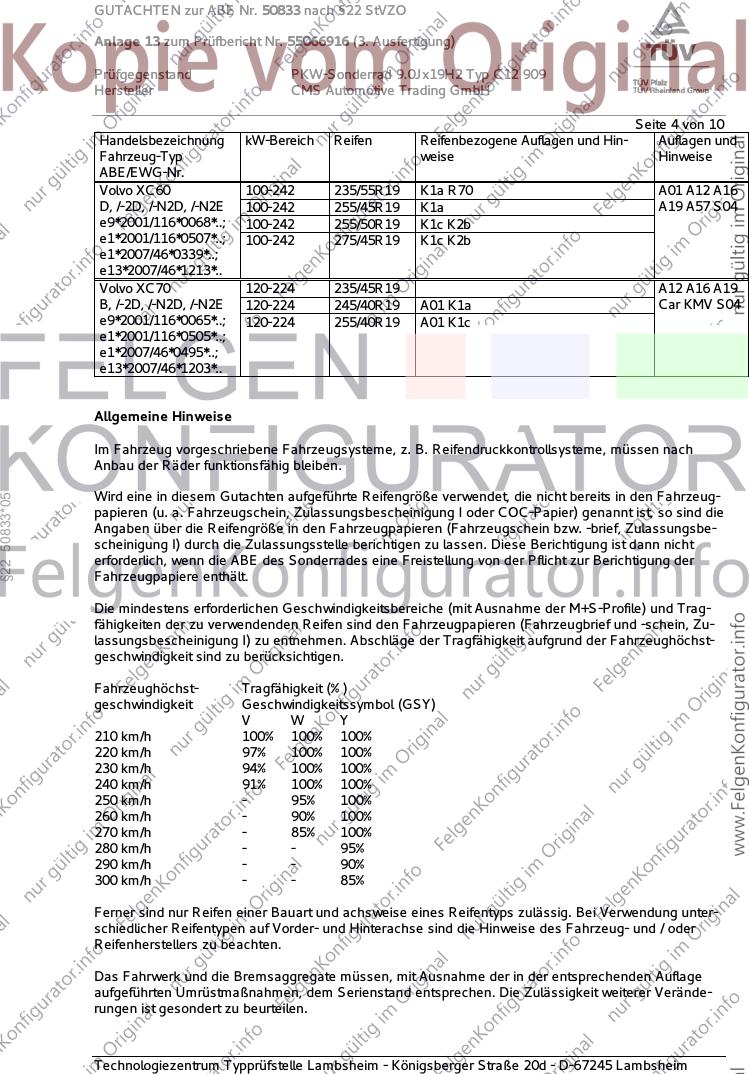

GUTACHTEN zur ABE Nr. 50833 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55066916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx19H2 Typ C12 909
Hersteller CMS Automotive Trading GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Volvo XC60 100-242 235/55R19 K1a R70 A01 A12 A16
D, /-2D, /-N2D, /-N2E 100-242 255/45R19 K1a A19 A57 S04
e9*2001/116*0068*..; 100-242 255/50R19 K1c K2b
e1*2001/116*0507*..; 100-242 275/45R19 K1c K2b
e1*2007/46*0339*..;
e13*2007/46*1213*..
Volvo XC70 120-224 235/45R19 A12 A16 A19
B, /-2D, /-N2D, /-N2E 120-224 245/40R19 A01 K1a Car KMV S04
e9*2001/116*0065*..; 120-224 255/40R19 A01 K1c
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
§22 50833*05
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

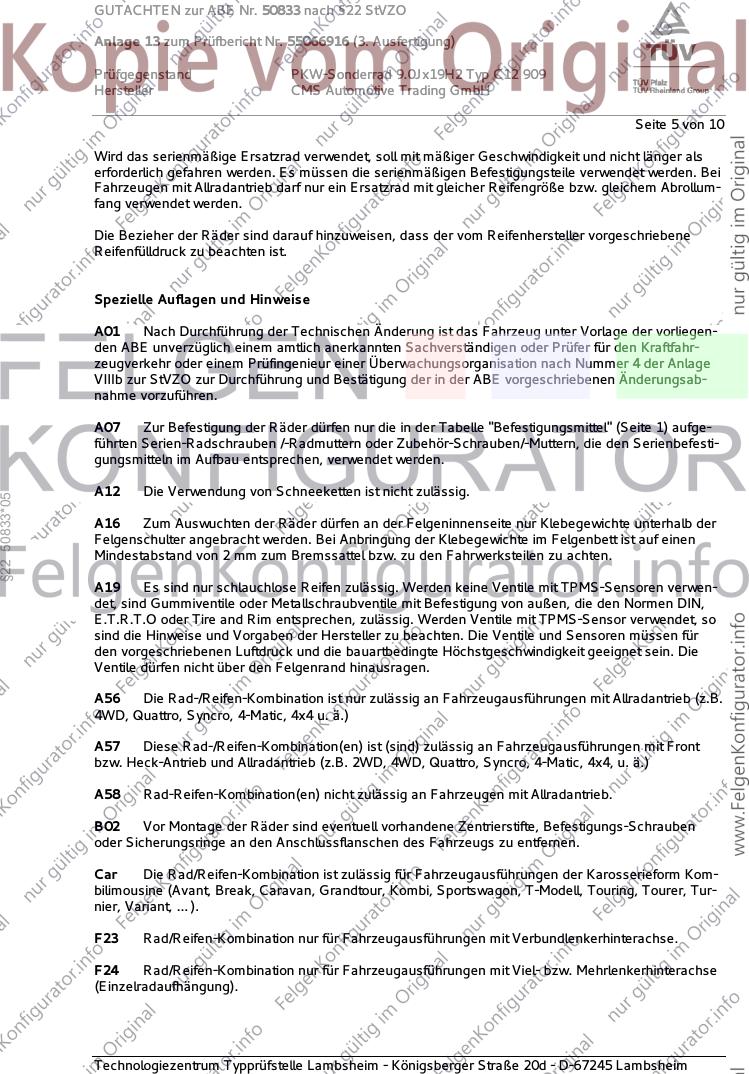

GUTACHTEN zur ABE Nr. 50833 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55066916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx19H2 Typ C12 909
Hersteller CMS Automotive Trading GmbH
Seite 5 von 10
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1) aufge-
führten Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den Serienbefesti-
gungsmitteln im Aufbau entsprechen, verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
§22 50833*05
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so
sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Tur-
nier, Variant, …).
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50833 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55066916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx19H2 Typ C12 909
Hersteller CMS Automotive Trading GmbH
Seite 6 von 10
FT1 Rad/Reifen-Kombination nicht zulässig für Fahrzeugausführungen mit Tilgergewicht am Fe-
derbein (Stoßdämpfer) an Achse 1.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich
§22 50833*05
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50833 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55066916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx19H2 Typ C12 909
Hersteller CMS Automotive Trading GmbH
Seite 7 von 10

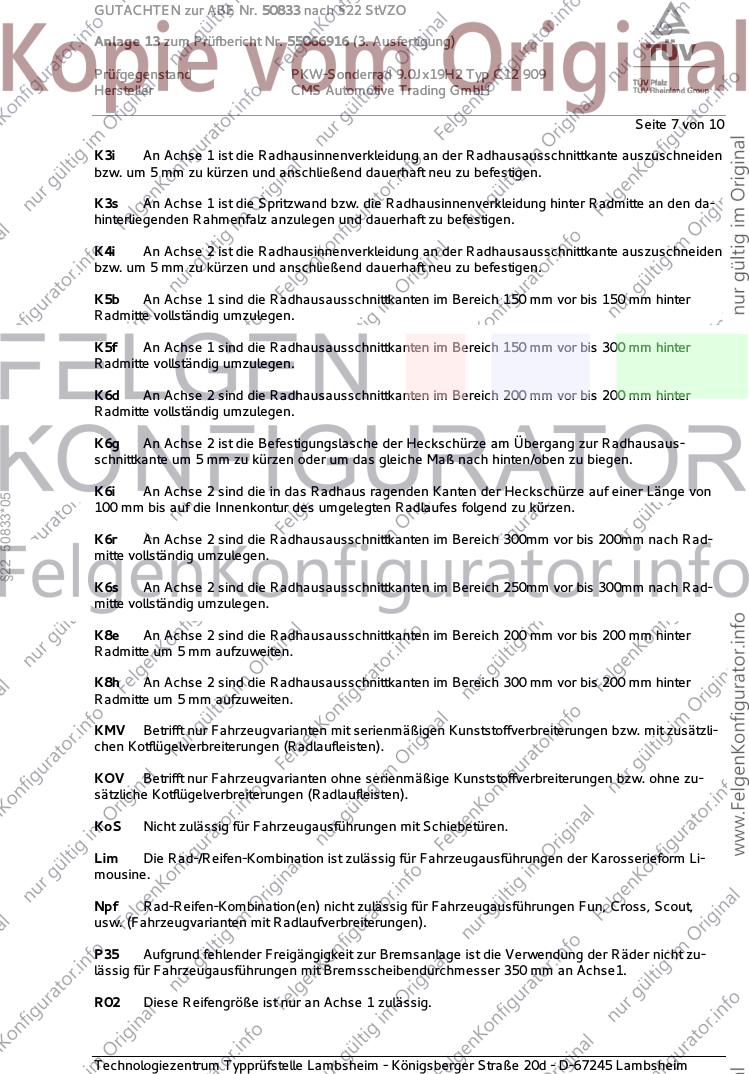

K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den da-
hinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5f An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 300 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
§22 50833*05
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Rad-
mitte vollständig umzulegen.
K6s An Achse 2 sind die Radhausausschnittkanten im Bereich 250mm vor bis 300mm nach Rad-
mitte vollständig umzulegen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw. (Fahrzeugvarianten mit Radlaufverbreiterungen).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht zu-
lässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50833 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55066916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx19H2 Typ C12 909
Hersteller CMS Automotive Trading GmbH
Seite 8 von 10

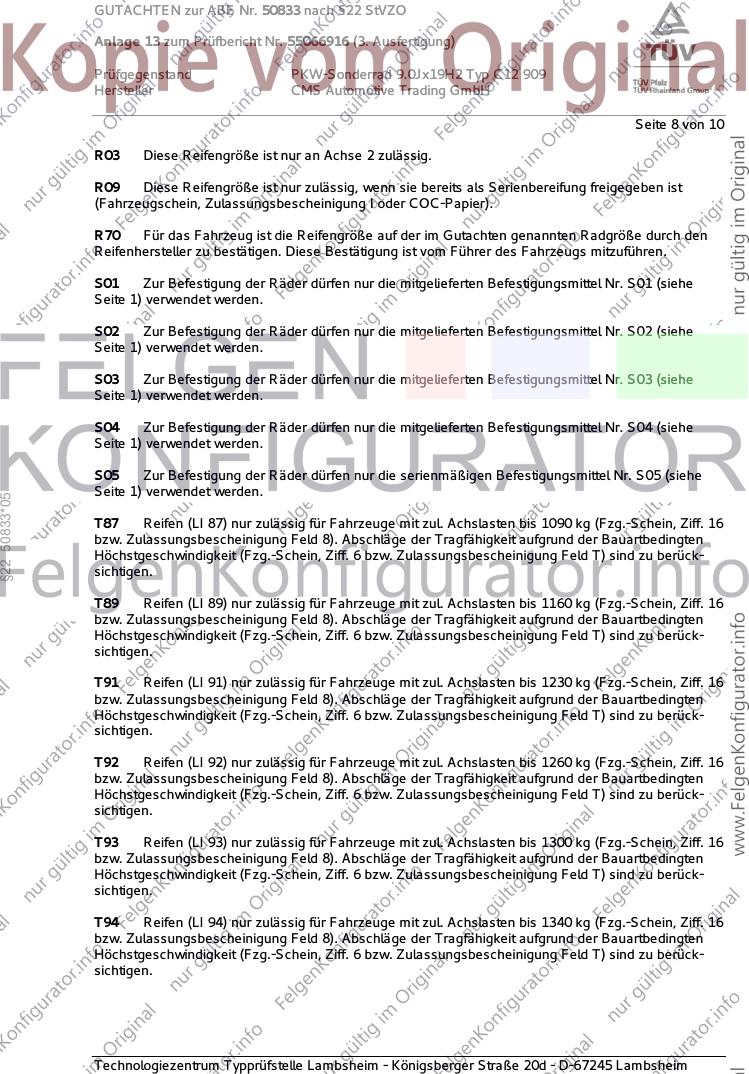

R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
§22 50833*05
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50833 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55066916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx19H2 Typ C12 909
Hersteller CMS Automotive Trading GmbH
Seite 9 von 10

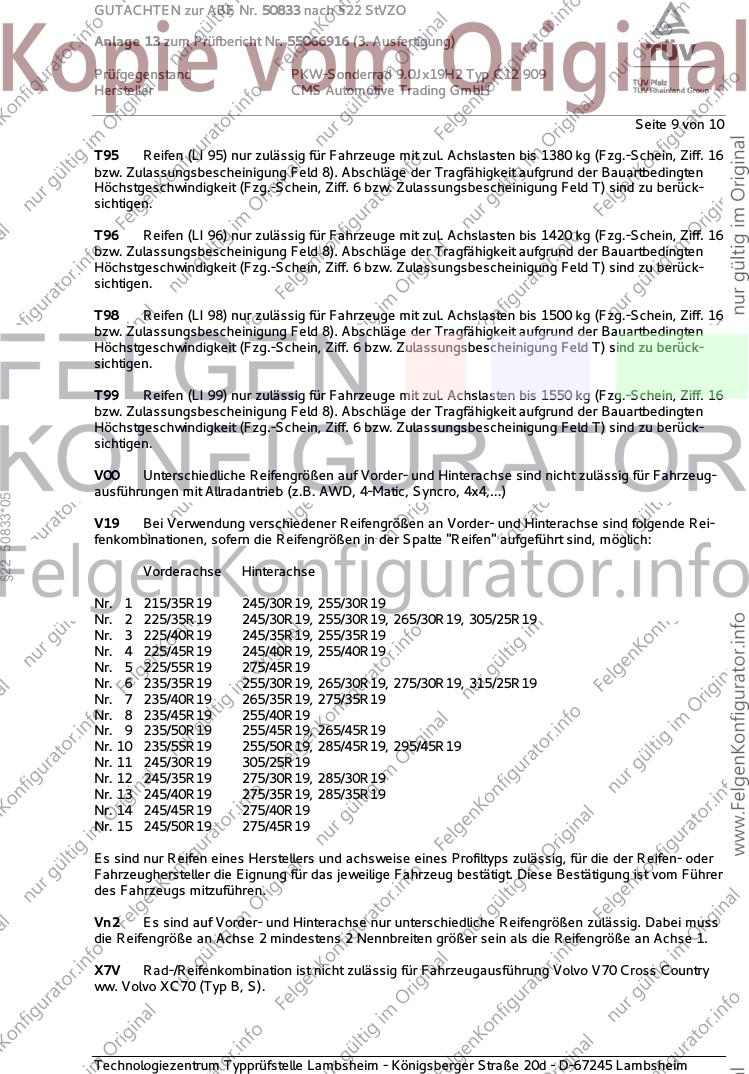

T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...)
§22 50833*05
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 245/30R19 305/25R19
Nr. 12 245/35R19 275/30R19, 285/30R19
Nr. 13 245/40R19 275/35R19, 285/35R19
Nr. 14 245/45R19 275/40R19
Nr. 15 245/50R19 275/45R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss
die Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50833 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55066916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx19H2 Typ C12 909
Hersteller CMS Automotive Trading GmbH
Seite 10 von 10

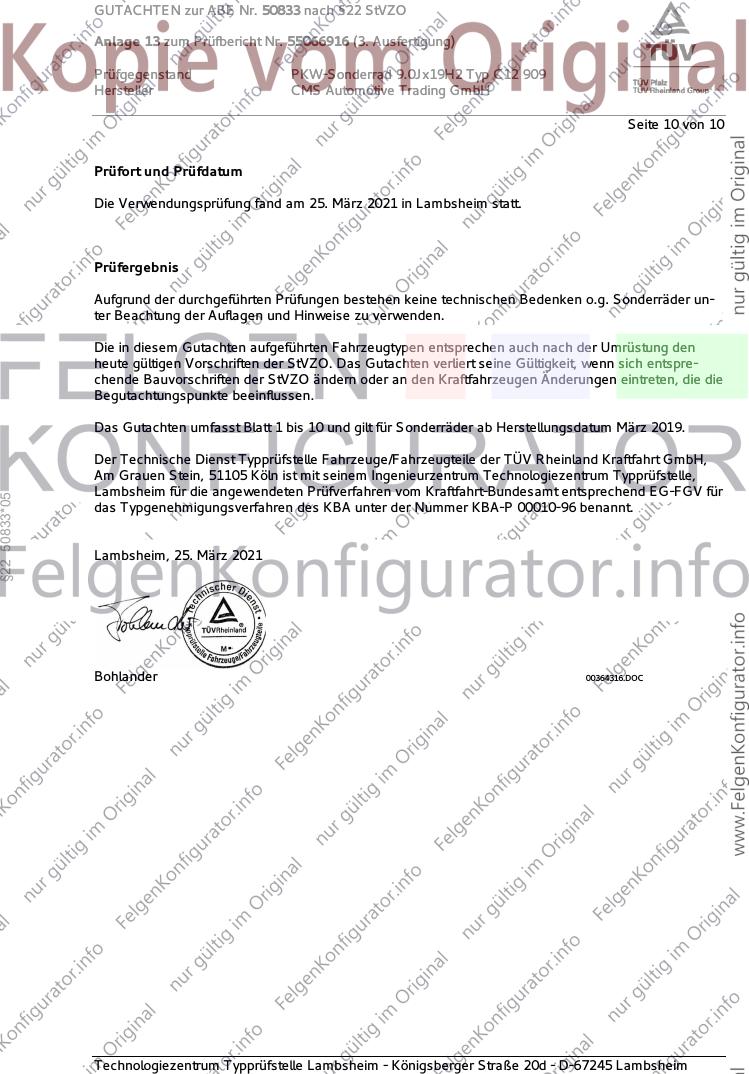

Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 25. März 2021 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum März 2019.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
§22 50833*05
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 25. März 2021
Bohlander 00364316.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
