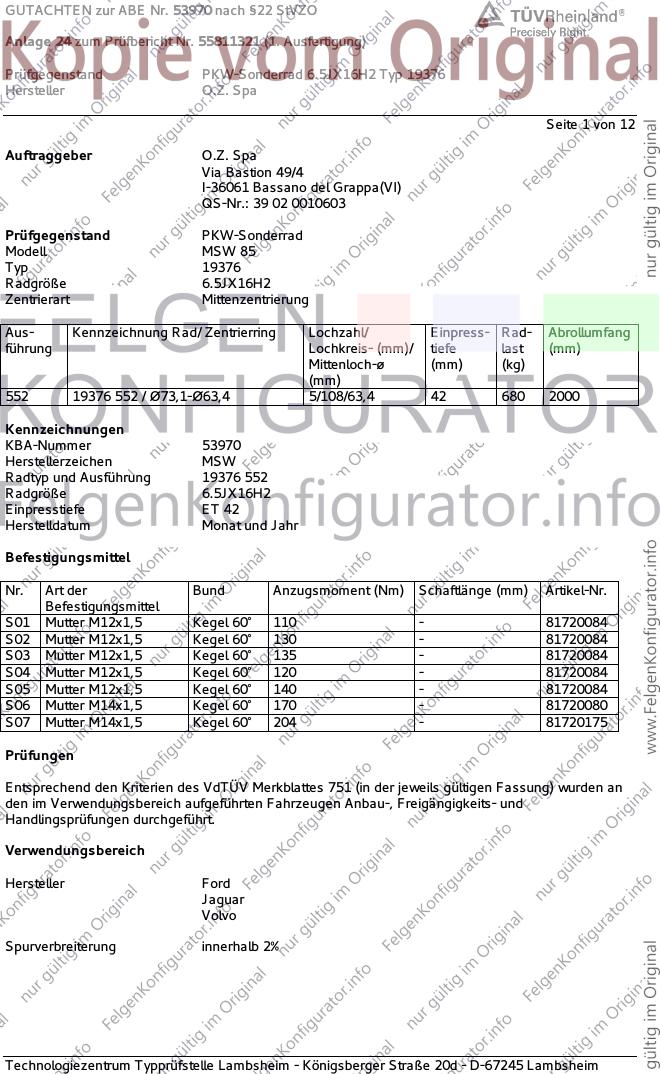

GUTACHTEN zur ABE Nr. 53970 nach §22 StVZO
Anlage 24 zum Prüfbericht Nr. 55811321 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ 19376
Hersteller O.Z. Spa
Seite 1 von 12
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW 85
Typ 19376
Radgröße 6.5JX16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
552 19376 552 / Ø73,1-Ø63,4 5/108/63,4 42 680 2000
Kennzeichnungen
KBA-Nummer 53970
Herstellerzeichen MSW
Radtyp und Ausführung 19376 552
Radgröße 6.5JX16H2
Einpresstiefe ET 42
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Mutter M12x1,5 Kegel 60° 110 - 81720084
S02 Mutter M12x1,5 Kegel 60° 130 - 81720084
S03 Mutter M12x1,5 Kegel 60° 135 - 81720084
S04 Mutter M12x1,5 Kegel 60° 120 - 81720084
S05 Mutter M12x1,5 Kegel 60° 140 - 81720084
S06 Mutter M14x1,5 Kegel 60° 170 - 81720080
S07 Mutter M14x1,5 Kegel 60° 204 - 81720175
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53970 nach §22 StVZO
Anlage 24 zum Prüfbericht Nr. 55811321 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ 19376
Hersteller O.Z. Spa
Seite 2 von 12

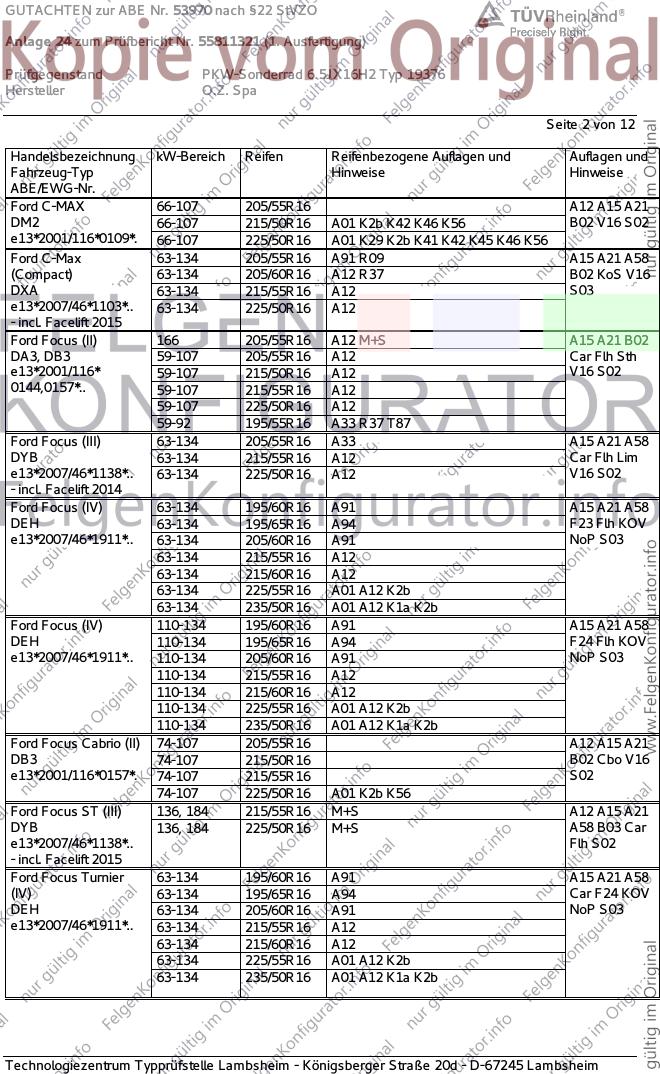

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 205/55R16 A12 A15 A21
DM2 66-107 215/50R16 A01 K2b K42 K46 K56 B02 V16 S02
e13*2001/116*0109*. 66-107 225/50R16 A01 K29 K2b K41 K42 K45 K46 K56
Ford C-Max 63-134 205/55R16 A91 R09 A15 A21 A58
(Compact) 63-134 205/60R16 A12 R37 B02 KoS V16
DXA 63-134 215/55R16 A12 S03
e13*2007/46*1103*.. 63-134 225/50R16 A12
- incl. Facelift 2015
Ford Focus (II) 166 205/55R16 A12 M+S A15 A21 B02
DA3, DB3 59-107 205/55R16 A12 Car Flh Sth
e13*2001/116* 59-107 215/50R16 A12 V16 S02
0144,0157*.. 59-107 215/55R16 A12
59-107 225/50R16 A12
59-92 195/55R16 A33 R37 T87
Ford Focus (III) 63-134 205/55R16 A33 A15 A21 A58
DYB 63-134 215/55R16 A12 Car Flh Lim
e13*2007/46*1138*.. 63-134 225/50R16 A12 V16 S02
- incl. Facelift 2014
Ford Focus (IV) 63-134 195/60R16 A91 A15 A21 A58
DEH 63-134 195/65R16 A94 F23 Flh KOV
e13*2007/46*1911*.. 63-134 205/60R16 A91 NoP S03
63-134 215/55R16 A12
63-134 215/60R16 A12
63-134 225/55R16 A01 A12 K2b
63-134 235/50R16 A01 A12 K1a K2b
Ford Focus (IV) 110-134 195/60R16 A91 A15 A21 A58
DEH 110-134 195/65R16 A94 F24 Flh KOV
e13*2007/46*1911*.. 110-134 205/60R16 A91 NoP S03
110-134 215/55R16 A12
110-134 215/60R16 A12
110-134 225/55R16 A01 A12 K2b
110-134 235/50R16 A01 A12 K1a K2b
Ford Focus Cabrio (II) 74-107 205/55R16 A12 A15 A21
DB3 74-107 215/50R16 B02 Cbo V16
e13*2001/116*0157*. 74-107 215/55R16 S02
74-107 225/50R16 A01 K2b K56
Ford Focus ST (III) 136, 184 215/55R16 M+S A12 A15 A21
DYB 136, 184 225/50R16 M+S A58 B03 Car
e13*2007/46*1138*.. Flh S02
- incl. Facelift 2015
Ford Focus Turnier 63-134 195/60R16 A91 A15 A21 A58
(IV) 63-134 195/65R16 A94 Car F24 KOV
DEH 63-134 205/60R16 A91 NoP S03
e13*2007/46*1911*.. 63-134 215/55R16 A12
63-134 215/60R16 A12
63-134 225/55R16 A01 A12 K2b
63-134 235/50R16 A01 A12 K1a K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53970 nach §22 StVZO
Anlage 24 zum Prüfbericht Nr. 55811321 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ 19376
Hersteller O.Z. Spa
Seite 3 von 12

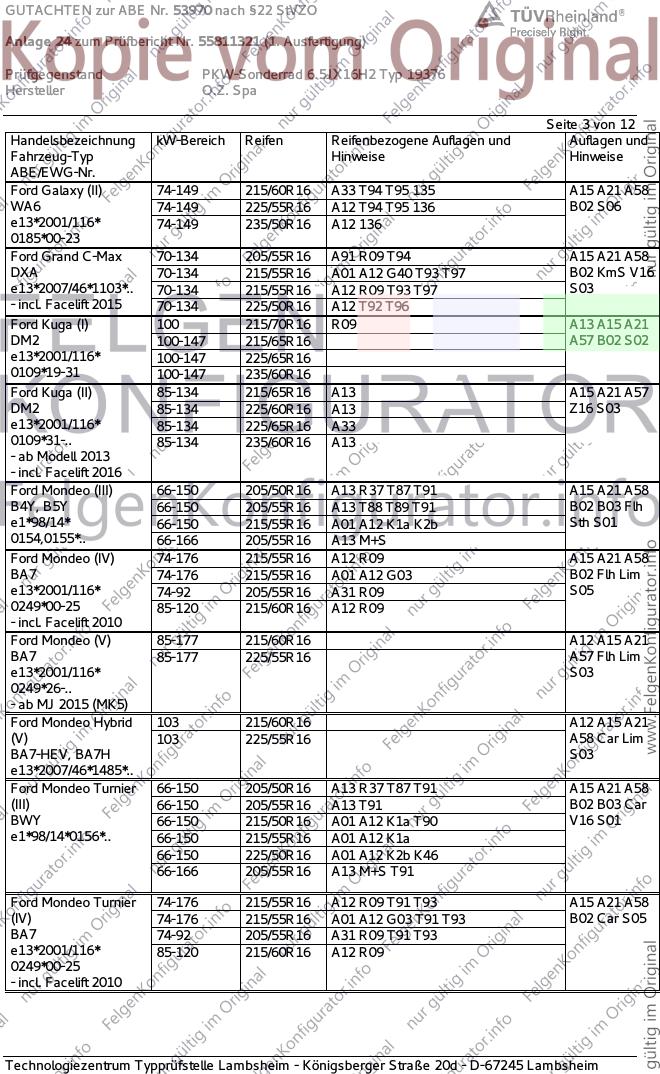

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Galaxy (II) 74-149 215/60R16 A33 T94 T95 135 A15 A21 A58
WA6 74-149 225/55R16 A12 T94 T95 136 B02 S06
e13*2001/116* 74-149 235/50R16 A12 136
0185*00-23
Ford Grand C-Max 70-134 205/55R16 A91 R09 T94 A15 A21 A58
DXA 70-134 215/55R16 A01 A12 G40 T93 T97 B02 KmS V16
e13*2007/46*1103*.. 70-134 215/55R16 A12 R09 T93 T97 S03
- incl. Facelift 2015 70-134 225/50R16 A12 T92 T96
Ford Kuga (I) 100 215/70R16 R09 A13 A15 A21
DM2 100-147 215/65R16 A57 B02 S02
e13*2001/116* 100-147 225/65R16
0109*19-31 100-147 235/60R16
Ford Kuga (II) 85-134 215/65R16 A13 A15 A21 A57
DM2 85-134 225/60R16 A13 Z16 S03
e13*2001/116* 85-134 225/65R16 A33
0109*31-.. 85-134 235/60R16 A13
- ab Modell 2013
- incl. Facelift 2016
Ford Mondeo (III) 66-150 205/50R16 A13 R37 T87 T91 A15 A21 A58
B4Y, B5Y 66-150 205/55R16 A13 T88 T89 T91 B02 B03 Flh
e1*98/14* 66-150 215/55R16 A01 A12 K1a K2b Sth S01
0154,0155*.. 66-166 205/55R16 A13 M+S
Ford Mondeo (IV) 74-176 215/55R16 A12 R09 A15 A21 A58
BA7 74-176 215/55R16 A01 A12 G03 B02 Flh Lim
e13*2001/116* 74-92 205/55R16 A31 R09 S05
0249*00-25 85-120 215/60R16 A12 R09
- incl. Facelift 2010
Ford Mondeo (V) 85-177 215/60R16 A12 A15 A21
BA7 85-177 225/55R16 A57 Flh Lim
e13*2001/116* S03
0249*26-..
- ab MJ 2015 (MK5)
Ford Mondeo Hybrid 103 215/60R16 A12 A15 A21
(V) 103 225/55R16 A58 Car Lim
BA7-HEV, BA7H S03
e13*2007/46*1485*..
Ford Mondeo Turnier 66-150 205/50R16 A13 R37 T87 T91 A15 A21 A58
(III) 66-150 205/55R16 A13 T91 B02 B03 Car
BWY 66-150 215/50R16 A01 A12 K1a T90 V16 S01
e1*98/14*0156*.. 66-150 215/55R16 A01 A12 K1a
66-150 225/50R16 A01 A12 K2b K46
66-166 205/55R16 A13 M+S T91
Ford Mondeo Turnier 74-176 215/55R16 A12 R09 T91 T93 A15 A21 A58
(IV) 74-176 215/55R16 A01 A12 G03 T91 T93 B02 Car S05
BA7 74-92 205/55R16 A31 R09 T91 T93
e13*2001/116* 85-120 215/60R16 A12 R09
0249*00-25
- incl. Facelift 2010
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53970 nach §22 StVZO
Anlage 24 zum Prüfbericht Nr. 55811321 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ 19376
Hersteller O.Z. Spa
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo Turnier 85-177 215/60R16 A12 A15 A21
(V) 85-177 225/55R16 A57 Car S03
BA7
e13*2001/116*
0249*26-..
- ab MJ 2015 (MK5)
Ford Puma 70-114 205/65R16 A91 A15 A21 A58
J2K 70-114 215/60R16 A94 NoE NoP Z16
e9*2007/46*3165*.. 70-114 225/55R16 A01 A12 K1b S03
70-114 225/60R16 A01 A12 K1b
Ford S-Max (I) 74-176 215/60R16 A33 T94 T95 135 A15 A21 A58
WA6 74-176 225/55R16 A12 T94 T95 136 B02 S06
e13*2001/116* 74-176 235/50R16 A12 136
0185*00-23
Ford Tourneo Connect 55-85 205/55R16 K2b T91 T94 A01 A12 A15
PH2, PJ2 55-85 225/50R16 K1a K1b K2b T92 T93 A21 B02 S04
e1*2001/116*
0206*..,
0207*00-15
Ford Transit Connect 55-85 205/55R16 K2b T91 T93 T94 A01 A12 A15
PT2, PU2 55-85 225/50R16 K1a K1b K2b T92 T93 A21 B02 S04
L071; L072;
e1*2007/46*0271*..;
e1*2007/46*
0272*00-03
Ford Transit/Tourneo 55-125 205/60R16 A91 T91 T95 A15 A21 A58
Connect 55-125 215/55R16 A12 T97 V16 S03
PJ2, PU2 55-125 225/55R16 A12
e1*2001/116*
0207*16-25;
e1*2007/46*
0272*04-13,
- Modell 2014 bis 2017
- mit Radmuttern
M12x1,5
Ford Transit/Tourneo 55-88 205/60R16 A91 T96 A15 A21 A58
Connect 55-88 215/55R16 A12 T97 V16 S07
PJ2, PU2 55-88 225/55R16 A12
e1*2001/116*0207*26-
..;
e1*2007/46*0272*14-..
ab Modelljahr 2018
- mit Radmuttern
M14x1,5
Jaguar X-Type 96-170 205/55R16 K1a K2b K45 K46 K56 T88 A01 A12 A15
CF1 96-170 215/50R16 K1a K2b K42 K45 K46 K56 A21 B02 B03
e11*98/14*0176*.. 96-170 225/50R16 K1a K2b K42 K45 K46 K56 L02 K41 Lim V16
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53970 nach §22 StVZO
Anlage 24 zum Prüfbericht Nr. 55811321 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ 19376
Hersteller O.Z. Spa
Seite 5 von 12

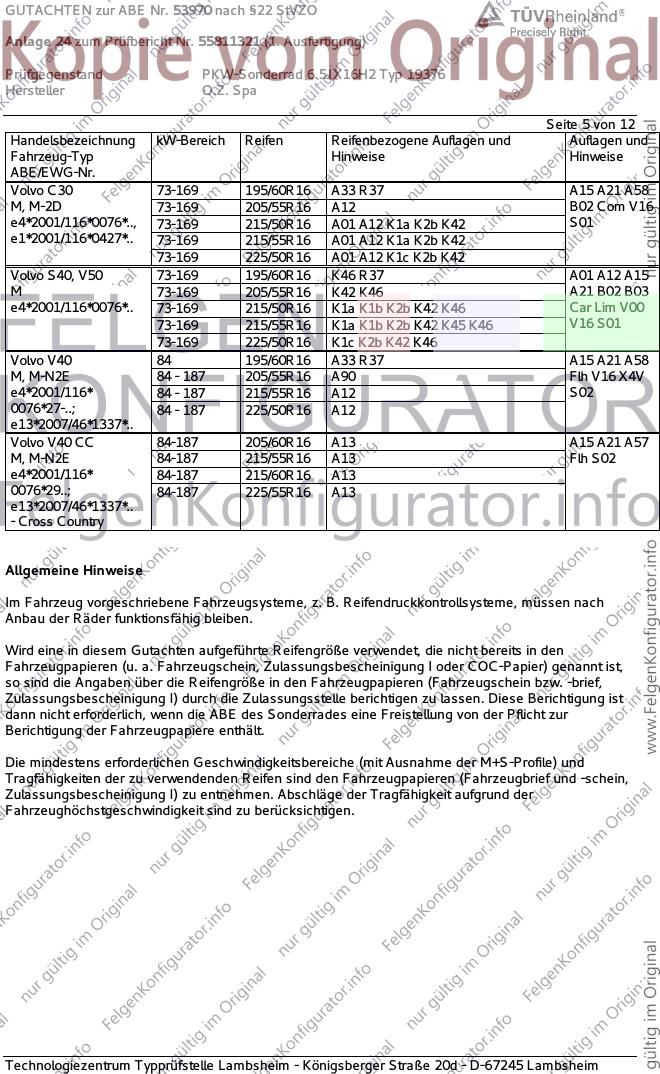

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo C30 73-169 195/60R16 A33 R37 A15 A21 A58
M, M-2D 73-169 205/55R16 A12 B02 Com V16
e4*2001/116*0076*.., 73-169 215/50R16 A01 A12 K1a K2b K42 S01
e1*2001/116*0427*.. 73-169 215/55R16 A01 A12 K1a K2b K42
73-169 225/50R16 A01 A12 K1c K2b K42
Volvo S40, V50 73-169 195/60R16 K46 R37 A01 A12 A15
M 73-169 205/55R16 K42 K46 A21 B02 B03
e4*2001/116*0076*.. 73-169 215/50R16 K1a K1b K2b K42 K46 Car Lim V00
73-169 215/55R16 K1a K1b K2b K42 K45 K46 V16 S01
73-169 225/50R16 K1c K2b K42 K46
Volvo V40 84 195/60R16 A33 R37 A15 A21 A58
M, M-N2E 84 - 187 205/55R16 A90 Flh V16 X4V
e4*2001/116* 84 - 187 215/55R16 A12 S02
0076*27-..; 84 - 187 225/50R16 A12
e13*2007/46*1337*..
Volvo V40 CC 84-187 205/60R16 A13 A15 A21 A57
M, M-N2E 84-187 215/55R16 A13 Flh S02
e4*2001/116* 84-187 215/60R16 A13
0076*29..; 84-187 225/55R16 A13
e13*2007/46*1337*..
- Cross Country
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53970 nach §22 StVZO
Anlage 24 zum Prüfbericht Nr. 55811321 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ 19376
Hersteller O.Z. Spa
Seite 6 von 12
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
135 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1350 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
136 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1360 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53970 nach §22 StVZO
Anlage 24 zum Prüfbericht Nr. 55811321 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ 19376
Hersteller O.Z. Spa
Seite 7 von 12

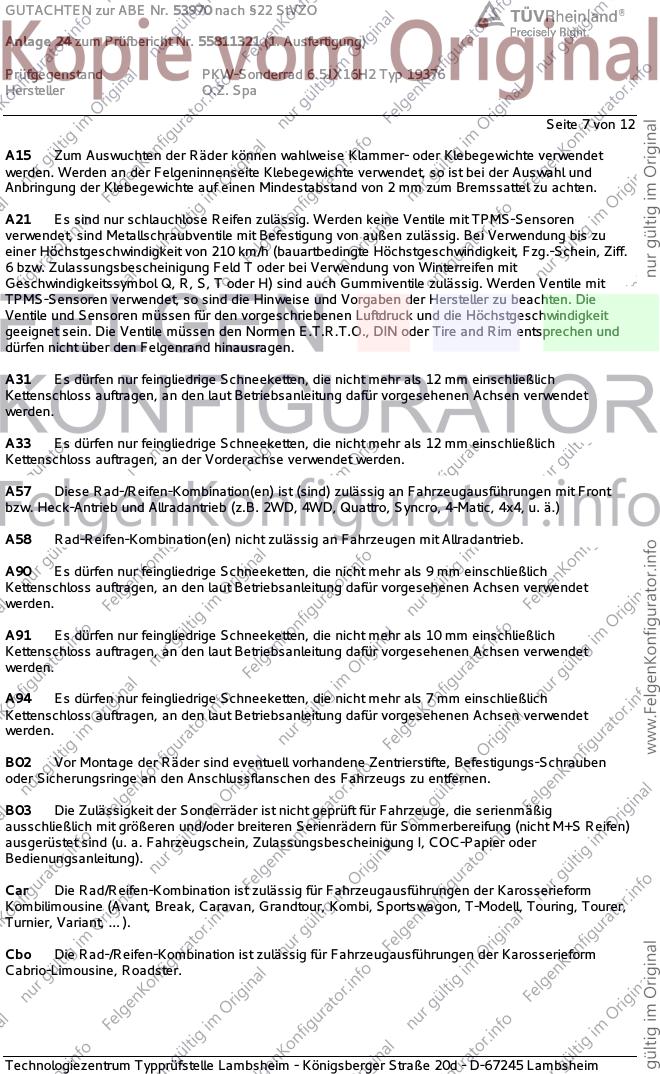

A15 Zum Auswuchten der Räder können wahlweise Klammer- oder Klebegewichte verwendet
werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl und
Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53970 nach §22 StVZO
Anlage 24 zum Prüfbericht Nr. 55811321 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ 19376
Hersteller O.Z. Spa
Seite 8 von 12

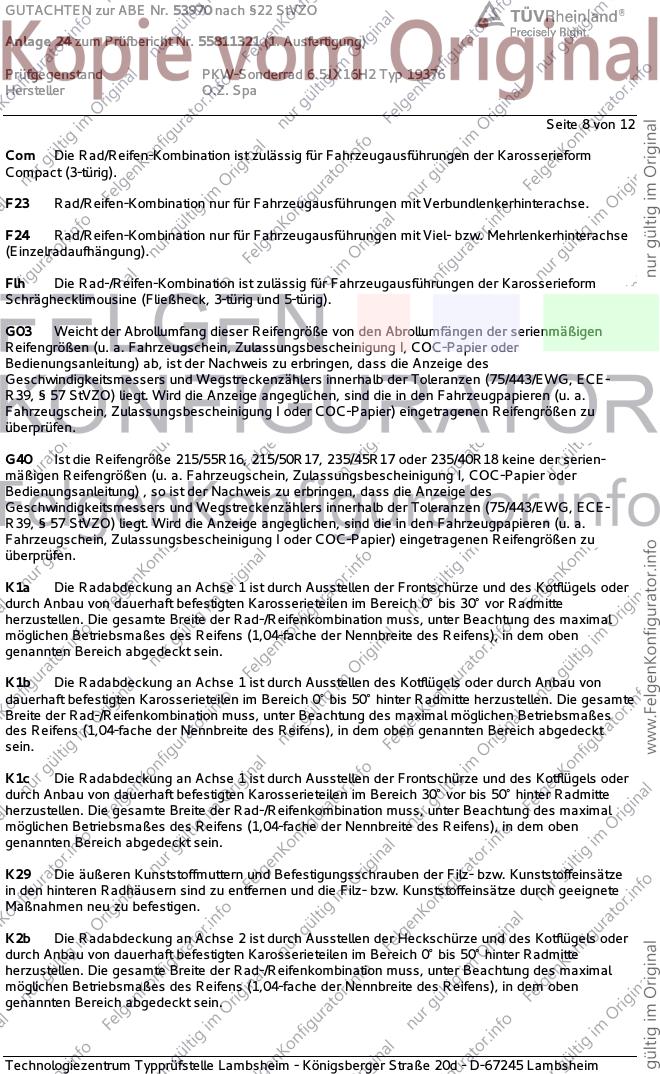

Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Compact (3-türig).
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K29 Die äußeren Kunststoffmuttern und Befestigungsschrauben der Filz- bzw. Kunststoffeinsätze
in den hinteren Radhäusern sind zu entfernen und die Filz- bzw. Kunststoffeinsätze durch geeignete
Maßnahmen neu zu befestigen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53970 nach §22 StVZO
Anlage 24 zum Prüfbericht Nr. 55811321 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ 19376
Hersteller O.Z. Spa
Seite 9 von 12

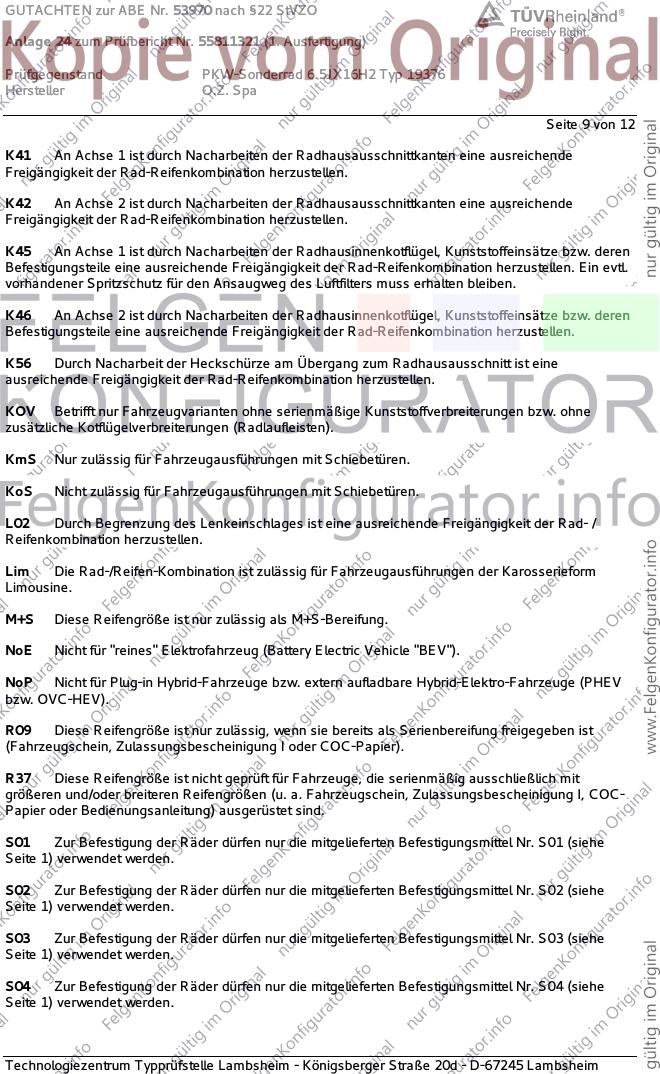

K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53970 nach §22 StVZO
Anlage 24 zum Prüfbericht Nr. 55811321 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ 19376
Hersteller O.Z. Spa
Seite 10 von 12

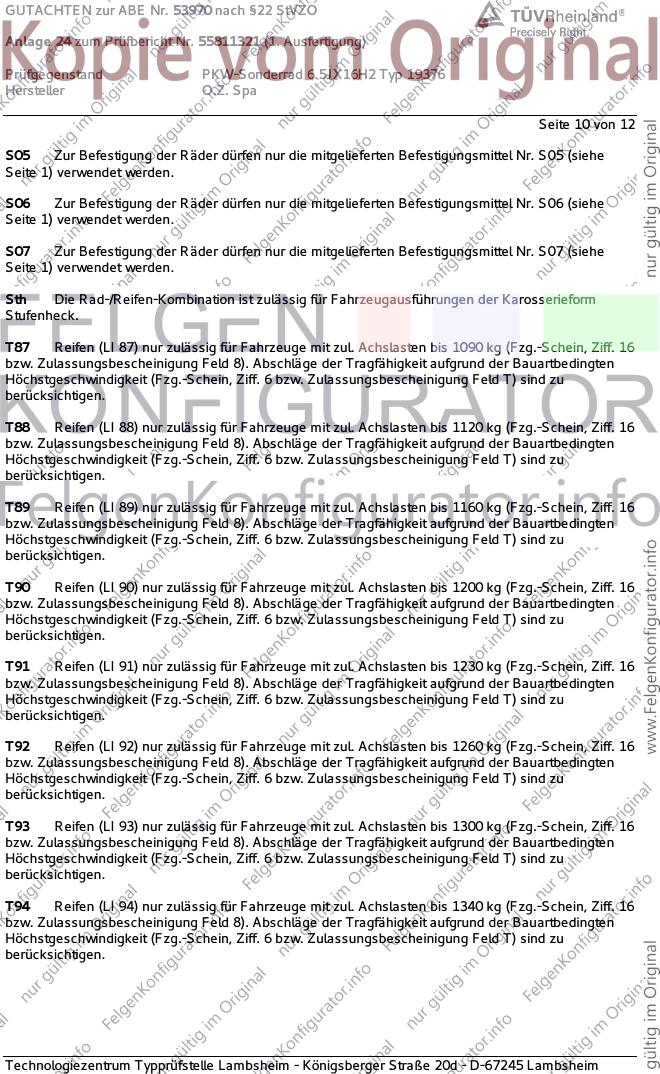

S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

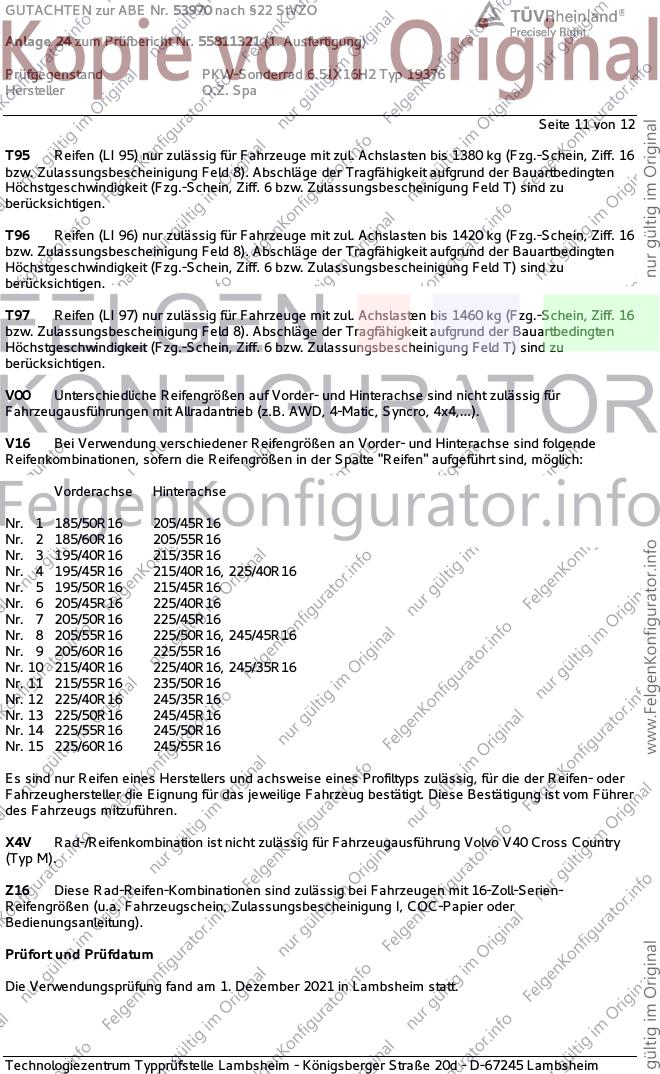

GUTACHTEN zur ABE Nr. 53970 nach §22 StVZO
Anlage 24 zum Prüfbericht Nr. 55811321 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ 19376
Hersteller O.Z. Spa
Seite 11 von 12
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 185/60R16 205/55R16
Nr. 3 195/40R16 215/35R16
Nr. 4 195/45R16 215/40R16, 225/40R16
Nr. 5 195/50R16 215/45R16
Nr. 6 205/45R16 225/40R16
Nr. 7 205/50R16 225/45R16
Nr. 8 205/55R16 225/50R16, 245/45R16
Nr. 9 205/60R16 225/55R16
Nr. 10 215/40R16 225/40R16, 245/35R16
Nr. 11 215/55R16 235/50R16
Nr. 12 225/40R16 245/35R16
Nr. 13 225/50R16 245/45R16
Nr. 14 225/55R16 245/50R16
Nr. 15 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 1. Dezember 2021 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53970 nach §22 StVZO
Anlage 24 zum Prüfbericht Nr. 55811321 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ 19376
Hersteller O.Z. Spa
Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum September 2021.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. Dezember 2021
Pohl 00381241.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
