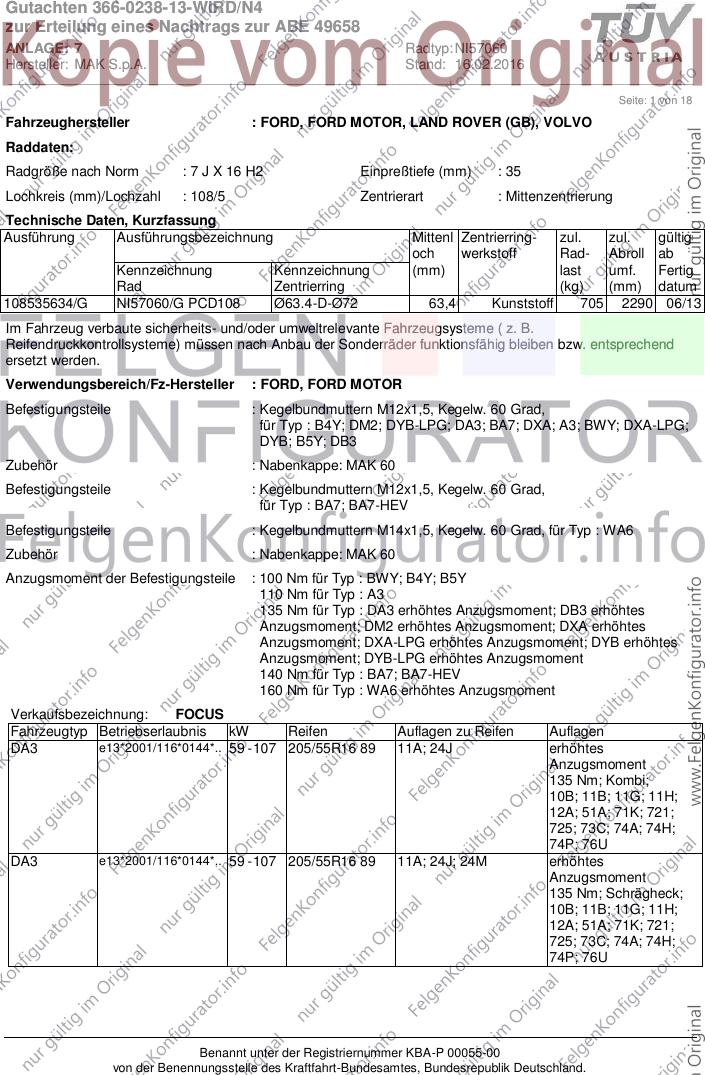

Gutachten 366-0238-13-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49658
ANLAGE: 7 Radtyp: NI57060
Hersteller: MAK S.p.A. Stand: 16.02.2016
__________________________________________________________________________________________________________________
Seite: 1 von 18
Fahrzeughersteller : FORD, FORD MOTOR, LAND ROVER (GB), VOLVO
Raddaten:
Radgröße nach Norm : 7 J X 16 H2 Einpreßtiefe (mm) : 35
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
108535634/G NI57060/G PCD108 Ø63.4-D-Ø72 63,4 Kunststoff 705 2290 06/13
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : FORD, FORD MOTOR
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : B4Y; DM2; DYB-LPG; DA3; BA7; DXA; A3; BWY; DXA-LPG;
DYB; B5Y; DB3
Zubehör : Nabenkappe: MAK 60
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : BA7; BA7-HEV
Befestigungsteile : Kegelbundmuttern M14x1,5, Kegelw. 60 Grad, für Typ : WA6
Zubehör : Nabenkappe: MAK 60
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : BWY; B4Y; B5Y
110 Nm für Typ : A3
135 Nm für Typ : DA3 erhöhtes Anzugsmoment; DB3 erhöhtes
Anzugsmoment; DM2 erhöhtes Anzugsmoment; DXA erhöhtes
Anzugsmoment; DXA-LPG erhöhtes Anzugsmoment; DYB erhöhtes
Anzugsmoment; DYB-LPG erhöhtes Anzugsmoment
140 Nm für Typ : BA7; BA7-HEV
160 Nm für Typ : WA6 erhöhtes Anzugsmoment
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DA3 e13*2001/116*0144*.. 59 - 107 205/55R16 89 11A; 24J erhöhtes
Anzugsmoment
135 Nm; Kombi;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74H;
74P; 76U
DA3 e13*2001/116*0144*.. 59 - 107 205/55R16 89 11A; 24J; 24M erhöhtes
Anzugsmoment
135 Nm; Schrägheck;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74H;
74P; 76U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0238-13-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49658
ANLAGE: 7 Radtyp: NI57060
Hersteller: MAK S.p.A. Stand: 16.02.2016
__________________________________________________________________________________________________________________
Seite: 2 von 18

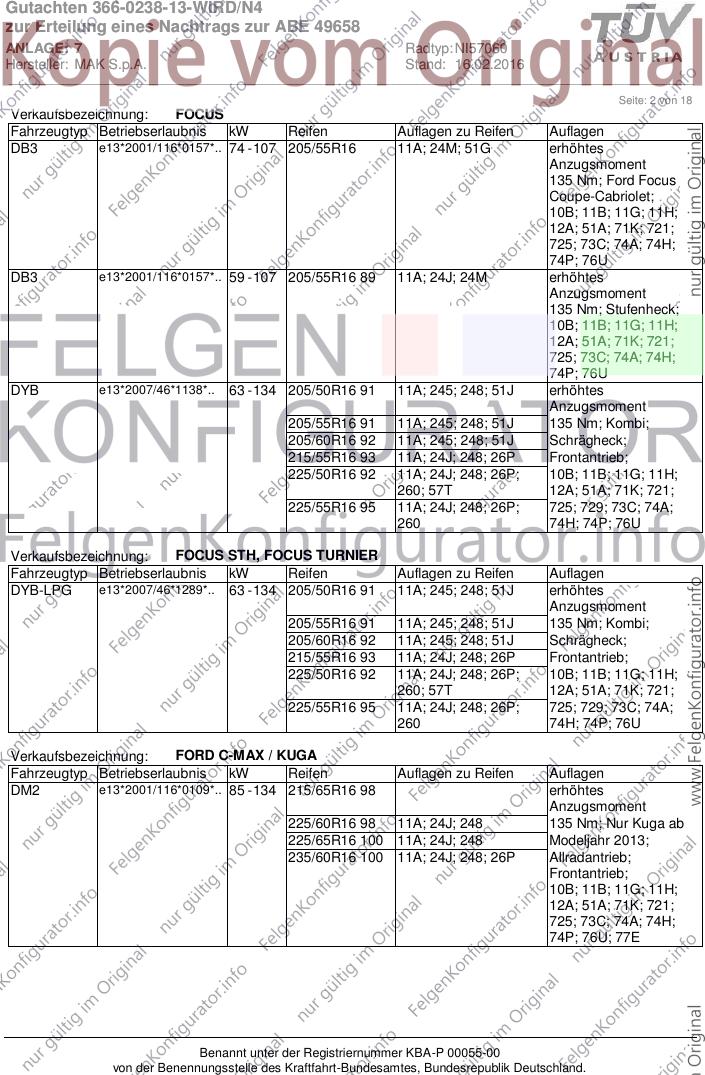

Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DB3 e13*2001/116*0157*.. 74 - 107 205/55R16 11A; 24M; 51G erhöhtes
Anzugsmoment
135 Nm; Ford Focus
Coupe-Cabriolet;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74H;
74P; 76U
DB3 e13*2001/116*0157*.. 59 - 107 205/55R16 89 11A; 24J; 24M erhöhtes
Anzugsmoment
135 Nm; Stufenheck;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74H;
74P; 76U
DYB e13*2007/46*1138*.. 63 - 134 205/50R16 91 11A; 245; 248; 51J erhöhtes
Anzugsmoment
205/55R16 91 11A; 245; 248; 51J 135 Nm; Kombi;
205/60R16 92 11A; 245; 248; 51J Schrägheck;
215/55R16 93 11A; 24J; 248; 26P Frontantrieb;
225/50R16 92 11A; 24J; 248; 26P; 10B; 11B; 11G; 11H;
260; 57T 12A; 51A; 71K; 721;
225/55R16 95 11A; 24J; 248; 26P; 725; 729; 73C; 74A;
260 74H; 74P; 76U
Verkaufsbezeichnung: FOCUS STH, FOCUS TURNIER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DYB-LPG e13*2007/46*1289*.. 63 - 134 205/50R16 91 11A; 245; 248; 51J erhöhtes
Anzugsmoment
205/55R16 91 11A; 245; 248; 51J 135 Nm; Kombi;
205/60R16 92 11A; 245; 248; 51J Schrägheck;
215/55R16 93 11A; 24J; 248; 26P Frontantrieb;
225/50R16 92 11A; 24J; 248; 26P; 10B; 11B; 11G; 11H;
260; 57T 12A; 51A; 71K; 721;
225/55R16 95 11A; 24J; 248; 26P; 725; 729; 73C; 74A;
260 74H; 74P; 76U
Verkaufsbezeichnung: FORD C-MAX / KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 85 - 134 215/65R16 98 erhöhtes
Anzugsmoment
225/60R16 98 11A; 24J; 248 135 Nm; Nur Kuga ab
225/65R16 100 11A; 24J; 248 Modeljahr 2013;
235/60R16 100 11A; 24J; 248; 26P Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74H;
74P; 76U; 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0238-13-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49658
ANLAGE: 7 Radtyp: NI57060
Hersteller: MAK S.p.A. Stand: 16.02.2016
__________________________________________________________________________________________________________________
Seite: 3 von 18

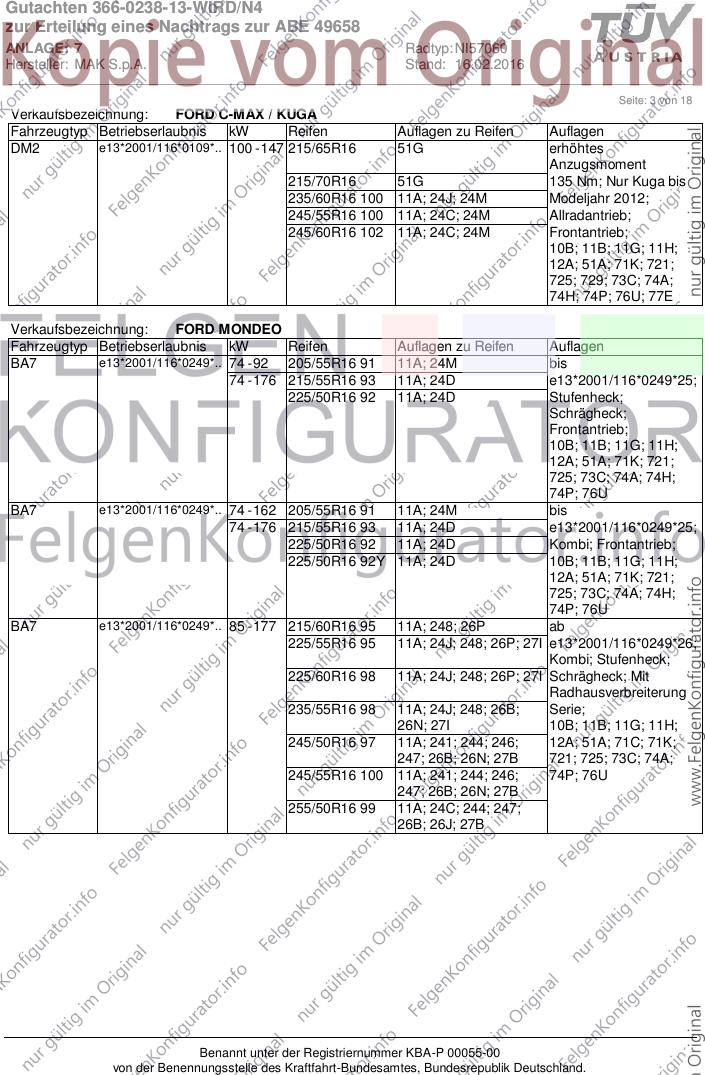

Verkaufsbezeichnung: FORD C-MAX / KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 100 - 147 215/65R16 51G erhöhtes
Anzugsmoment
215/70R16 51G 135 Nm; Nur Kuga bis
235/60R16 100 11A; 24J; 24M Modeljahr 2012;
245/55R16 100 11A; 24C; 24M Allradantrieb;
245/60R16 102 11A; 24C; 24M Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74H; 74P; 76U; 77E
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu ReifenAuflagen
BA7 e13*2001/116*0249*.. 74 - 92 205/55R16 91 11A; 24M bis
74 - 176 215/55R16 93 11A; 24D e13*2001/116*0249*25;
225/50R16 92 11A; 24D Stufenheck;
Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74H;
74P; 76U
BA7 e13*2001/116*0249*.. 74 - 162 205/55R16 91 11A; 24M bis
74 - 176 215/55R16 93 11A; 24D e13*2001/116*0249*25;
225/50R16 92 11A; 24D Kombi; Frontantrieb;
225/50R16 92Y 11A; 24D 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74H;
74P; 76U
BA7 e13*2001/116*0249*.. 85 - 177 215/60R16 95 11A; 248; 26P ab
225/55R16 95 11A; 24J; 248; 26P; 27I e13*2001/116*0249*26;
Kombi; Stufenheck;
225/60R16 98 11A; 24J; 248; 26P; 27I Schrägheck; Mit
Radhausverbreiterung
235/55R16 98 11A; 24J; 248; 26B; Serie;
26N; 27I 10B; 11B; 11G; 11H;
245/50R16 97 11A; 241; 244; 246; 12A; 51A; 71C; 71K;
247; 26B; 26N; 27B 721; 725; 73C; 74A;
245/55R16 100 11A; 241; 244; 246; 74P; 76U
247; 26B; 26N; 27B
255/50R16 99 11A; 24C; 244; 247;
26B; 26J; 27B
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0238-13-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49658
ANLAGE: 7 Radtyp: NI57060
Hersteller: MAK S.p.A. Stand: 16.02.2016
__________________________________________________________________________________________________________________
Seite: 4 von 18

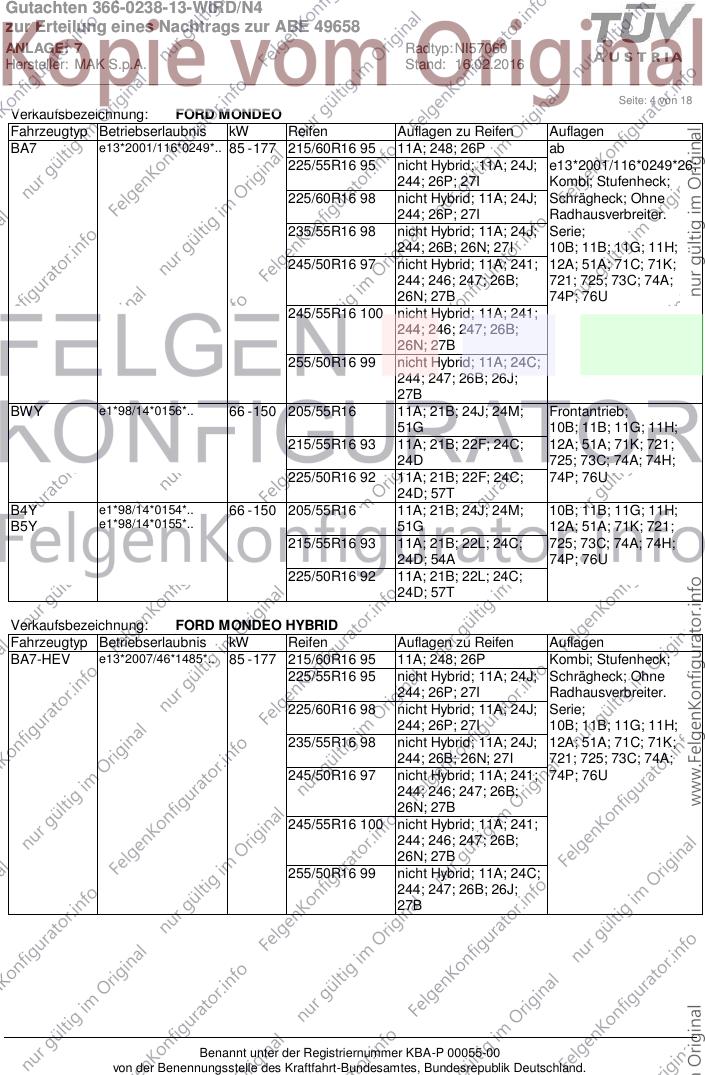

Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7 e13*2001/116*0249*.. 85 - 177 215/60R16 95 11A; 248; 26P ab
225/55R16 95 nicht Hybrid; 11A; 24J; e13*2001/116*0249*26;
244; 26P; 27I Kombi; Stufenheck;
225/60R16 98 nicht Hybrid; 11A; 24J; Schrägheck; Ohne
244; 26P; 27I Radhausverbreiter.
235/55R16 98 nicht Hybrid; 11A; 24J; Serie;
244; 26B; 26N; 27I 10B; 11B; 11G; 11H;
245/50R16 97 nicht Hybrid; 11A; 241; 12A; 51A; 71C; 71K;
244; 246; 247; 26B; 721; 725; 73C; 74A;
26N; 27B 74P; 76U
245/55R16 100 nicht Hybrid; 11A; 241;
244; 246; 247; 26B;
26N; 27B
255/50R16 99 nicht Hybrid; 11A; 24C;
244; 247; 26B; 26J;
27B
BWY e1*98/14*0156*.. 66 - 150 205/55R16 11A; 21B; 24J; 24M; Frontantrieb;
51G 10B; 11B; 11G; 11H;
215/55R16 93 11A; 21B; 22F; 24C; 12A; 51A; 71K; 721;
24D 725; 73C; 74A; 74H;
225/50R16 92 11A; 21B; 22F; 24C; 74P; 76U
24D; 57T
B4Y e1*98/14*0154*.. 66 - 150 205/55R16 11A; 21B; 24J; 24M; 10B; 11B; 11G; 11H;
B5Y e1*98/14*0155*.. 51G 12A; 51A; 71K; 721;
215/55R16 93 11A; 21B; 22L; 24C; 725; 73C; 74A; 74H;
24D; 54A 74P; 76U
225/50R16 92 11A; 21B; 22L; 24C;
24D; 57T
Verkaufsbezeichnung: FORD MONDEO HYBRID
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7-HEV e13*2007/46*1485*.. 85 - 177 215/60R16 95 11A; 248; 26P Kombi; Stufenheck;
225/55R16 95 nicht Hybrid; 11A; 24J; Schrägheck; Ohne
244; 26P; 27I Radhausverbreiter.
225/60R16 98 nicht Hybrid; 11A; 24J; Serie;
244; 26P; 27I 10B; 11B; 11G; 11H;
235/55R16 98 nicht Hybrid; 11A; 24J; 12A; 51A; 71C; 71K;
244; 26B; 26N; 27I 721; 725; 73C; 74A;
245/50R16 97 nicht Hybrid; 11A; 241; 74P; 76U
244; 246; 247; 26B;
26N; 27B
245/55R16 100 nicht Hybrid; 11A; 241;
244; 246; 247; 26B;
26N; 27B
255/50R16 99 nicht Hybrid; 11A; 24C;
244; 247; 26B; 26J;
27B
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0238-13-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49658
ANLAGE: 7 Radtyp: NI57060
Hersteller: MAK S.p.A. Stand: 16.02.2016
__________________________________________________________________________________________________________________
Seite: 5 von 18

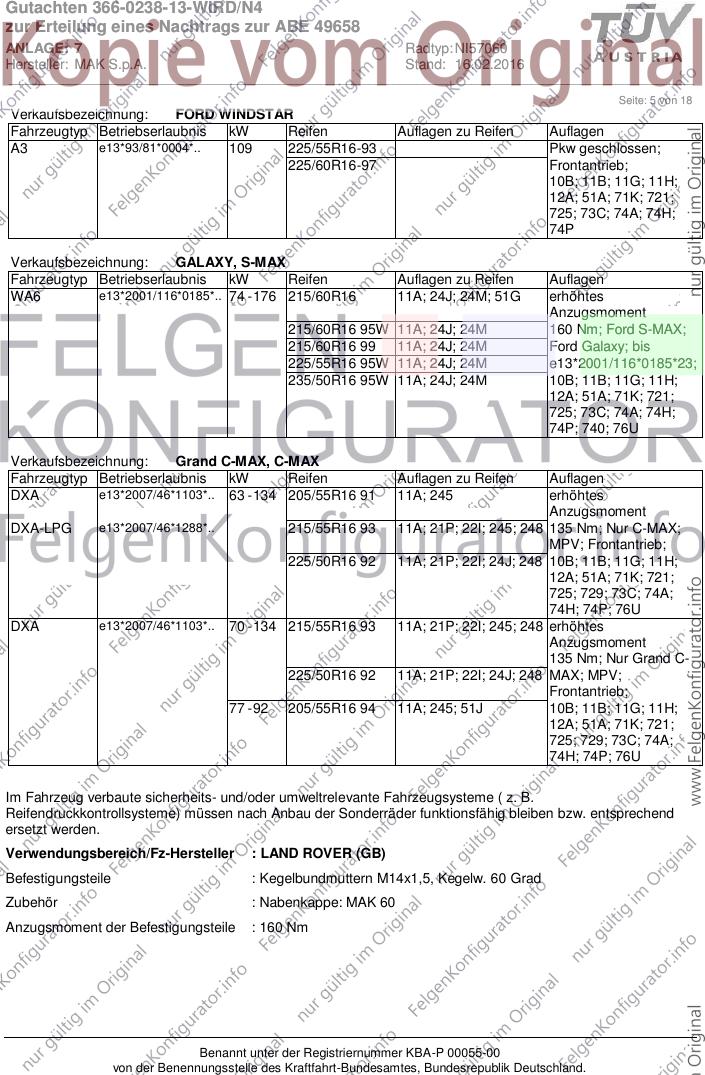

Verkaufsbezeichnung: FORD WINDSTAR
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A3 e13*93/81*0004*.. 109 225/55R16-93 Pkw geschlossen;
225/60R16-97 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74H;
74P
Verkaufsbezeichnung: GALAXY, S-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
WA6 e13*2001/116*0185*.. 74 - 176 215/60R16 11A; 24J; 24M; 51G erhöhtes
Anzugsmoment
215/60R16 95W 11A; 24J; 24M 160 Nm; Ford S-MAX;
215/60R16 99 11A; 24J; 24M Ford Galaxy; bis
225/55R16 95W 11A; 24J; 24M e13*2001/116*0185*23;
235/50R16 95W 11A; 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74H;
74P; 740; 76U
Verkaufsbezeichnung: Grand C-MAX, C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DXA e13*2007/46*1103*.. 63 - 134 205/55R16 91 11A; 245 erhöhtes
Anzugsmoment
DXA-LPG e13*2007/46*1288*.. 215/55R16 93 11A; 21P; 22I; 245; 248 135 Nm; Nur C-MAX;
MPV; Frontantrieb;
225/50R16 92 11A; 21P; 22I; 24J; 248 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74H; 74P; 76U
DXA e13*2007/46*1103*.. 70 - 134 215/55R16 93 11A; 21P; 22I; 245; 248 erhöhtes
Anzugsmoment
135 Nm; Nur Grand C-
225/50R16 92 11A; 21P; 22I; 24J; 248 MAX; MPV;
Frontantrieb;
77 - 92 205/55R16 94 11A; 245; 51J 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74H; 74P; 76U
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : LAND ROVER (GB)
Befestigungsteile : Kegelbundmuttern M14x1,5, Kegelw. 60 Grad
Zubehör : Nabenkappe: MAK 60
Anzugsmoment der Befestigungsteile : 160 Nm
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0238-13-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49658
ANLAGE: 7 Radtyp: NI57060
Hersteller: MAK S.p.A. Stand: 16.02.2016
__________________________________________________________________________________________________________________
Seite: 6 von 18

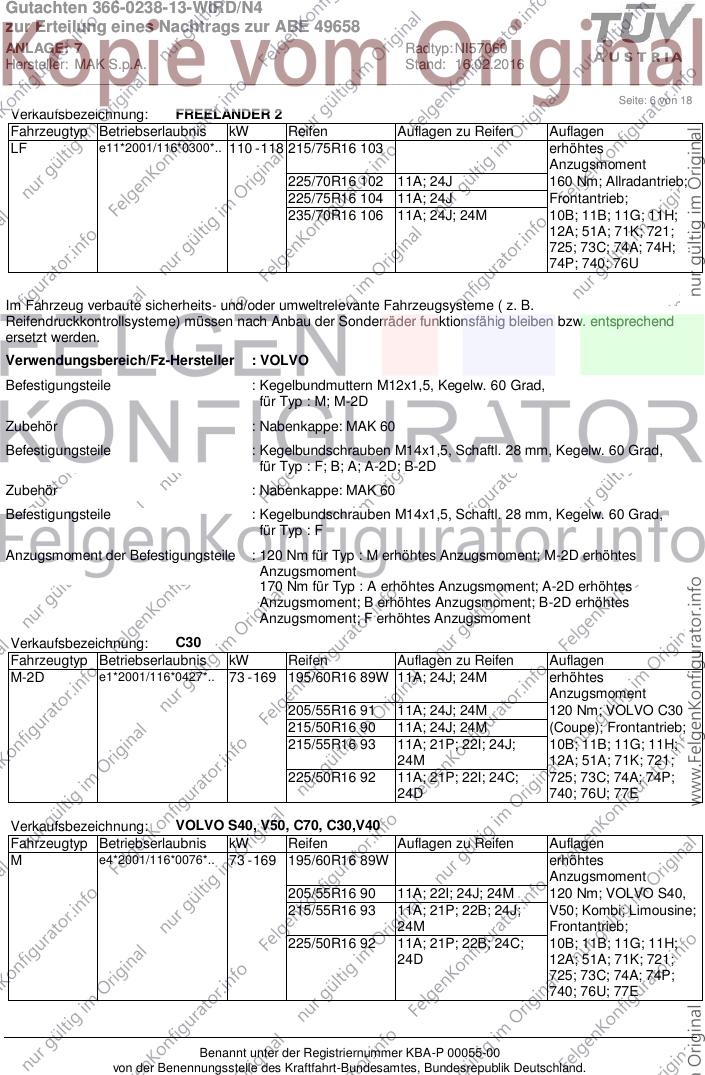

Verkaufsbezeichnung: FREELANDER 2
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LF e11*2001/116*0300*.. 110 - 118 215/75R16 103 erhöhtes
Anzugsmoment
225/70R16 102 11A; 24J 160 Nm; Allradantrieb;
225/75R16 104 11A; 24J Frontantrieb;
235/70R16 106 11A; 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74H;
74P; 740; 76U
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : VOLVO
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : M; M-2D
Zubehör : Nabenkappe: MAK 60
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : F; B; A; A-2D; B-2D
Zubehör : Nabenkappe: MAK 60
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : F
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : M erhöhtes Anzugsmoment; M-2D erhöhtes
Anzugsmoment
170 Nm für Typ : A erhöhtes Anzugsmoment; A-2D erhöhtes
Anzugsmoment; B erhöhtes Anzugsmoment; B-2D erhöhtes
Anzugsmoment; F erhöhtes Anzugsmoment
Verkaufsbezeichnung: C30
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M-2D e1*2001/116*0427*.. 73 - 169 195/60R16 89W 11A; 24J; 24M erhöhtes
Anzugsmoment
205/55R16 91 11A; 24J; 24M 120 Nm; VOLVO C30
215/50R16 90 11A; 24J; 24M (Coupe); Frontantrieb;
215/55R16 93 11A; 21P; 22I; 24J; 10B; 11B; 11G; 11H;
24M 12A; 51A; 71K; 721;
225/50R16 92 11A; 21P; 22I; 24C; 725; 73C; 74A; 74P;
24D 740; 76U; 77E

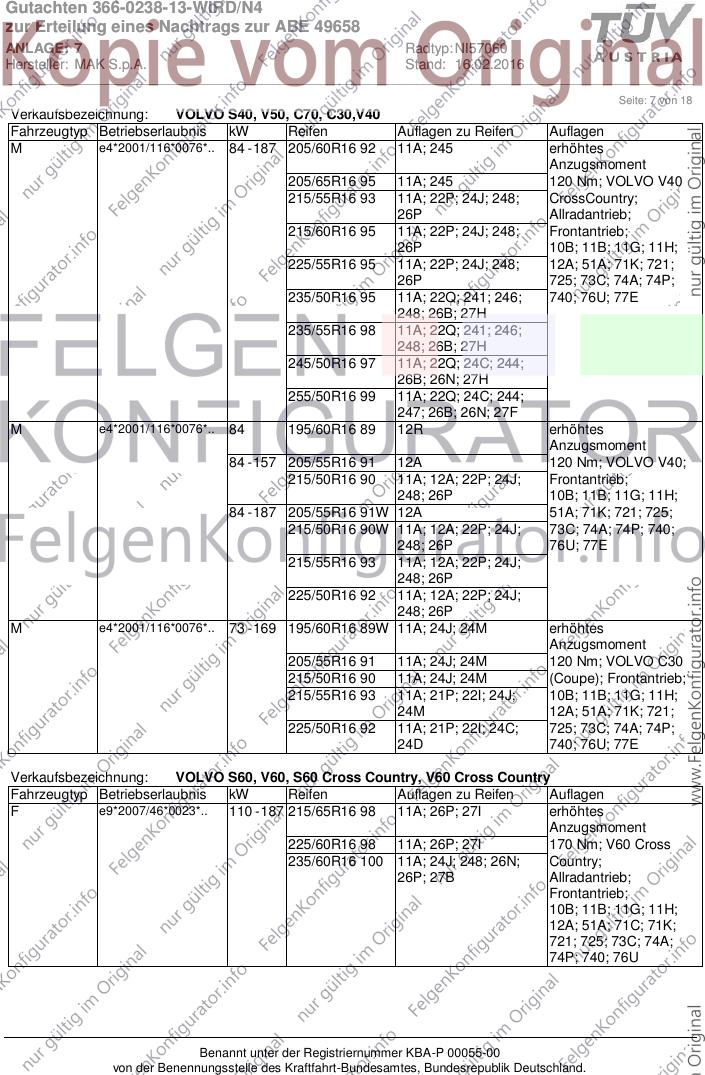

Verkaufsbezeichnung: VOLVO S40, V50, C70, C30,V40
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M e4*2001/116*0076*.. 73 - 169 195/60R16 89W erhöhtes
Anzugsmoment
205/55R16 90 11A; 22I; 24J; 24M 120 Nm; VOLVO S40,
215/55R16 93 11A; 21P; 22B; 24J; V50; Kombi; Limousine;
24M Frontantrieb;
225/50R16 92 11A; 21P; 22B; 24C; 10B; 11B; 11G; 11H;
24D 12A; 51A; 71K; 721;
725; 73C; 74A; 74P;
740; 76U; 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0238-13-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49658
ANLAGE: 7 Radtyp: NI57060
Hersteller: MAK S.p.A. Stand: 16.02.2016
__________________________________________________________________________________________________________________
Seite: 7 von 18
Verkaufsbezeichnung: VOLVO S40, V50, C70, C30,V40
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M e4*2001/116*0076*.. 84 - 187 205/60R16 92 11A; 245 erhöhtes
Anzugsmoment
205/65R16 95 11A; 245 120 Nm; VOLVO V40
215/55R16 93 11A; 22P; 24J; 248; CrossCountry;
26P Allradantrieb;
215/60R16 95 11A; 22P; 24J; 248; Frontantrieb;
26P 10B; 11B; 11G; 11H;
225/55R16 95 11A; 22P; 24J; 248; 12A; 51A; 71K; 721;
26P 725; 73C; 74A; 74P;
235/50R16 95 11A; 22Q; 241; 246; 740; 76U; 77E
248; 26B; 27H
235/55R16 98 11A; 22Q; 241; 246;
248; 26B; 27H
245/50R16 97 11A; 22Q; 24C; 244;
26B; 26N; 27H
255/50R16 99 11A; 22Q; 24C; 244;
247; 26B; 26N; 27F
M e4*2001/116*0076*.. 84 195/60R16 89 12R erhöhtes
Anzugsmoment
84 - 157 205/55R16 91 12A 120 Nm; VOLVO V40;
215/50R16 90 11A; 12A; 22P; 24J; Frontantrieb;
248; 26P 10B; 11B; 11G; 11H;
84 - 187 205/55R16 91W 12A 51A; 71K; 721; 725;
215/50R16 90W 11A; 12A; 22P; 24J; 73C; 74A; 74P; 740;
248; 26P 76U; 77E
215/55R16 93 11A; 12A; 22P; 24J;
248; 26P
225/50R16 92 11A; 12A; 22P; 24J;
248; 26P
M e4*2001/116*0076*.. 73 - 169 195/60R16 89W 11A; 24J; 24M erhöhtes
Anzugsmoment
205/55R16 91 11A; 24J; 24M 120 Nm; VOLVO C30
215/50R16 90 11A; 24J; 24M (Coupe); Frontantrieb;
215/55R16 93 11A; 21P; 22I; 24J; 10B; 11B; 11G; 11H;
24M 12A; 51A; 71K; 721;
225/50R16 92 11A; 21P; 22I; 24C; 725; 73C; 74A; 74P;
24D 740; 76U; 77E
Verkaufsbezeichnung: VOLVO S60, V60, S60 Cross Country, V60 Cross Country
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F e9*2007/46*0023*.. 110 - 187 215/65R16 98 11A; 26P; 27I erhöhtes
Anzugsmoment
225/60R16 98 11A; 26P; 27I 170 Nm; V60 Cross
235/60R16 100 11A; 24J; 248; 26N; Country;
26P; 27B Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740; 76U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0238-13-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49658
ANLAGE: 7 Radtyp: NI57060
Hersteller: MAK S.p.A. Stand: 16.02.2016
__________________________________________________________________________________________________________________
Seite: 8 von 18
Verkaufsbezeichnung: VOLVO S60, V60, S60 Cross Country, V60 Cross Country
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F e9*2007/46*0023*.. 84 - 149 205/60R16 11A; 21P; 22I; 51G erhöhtes
Anzugsmoment
84 - 224 215/55R16 11A; 21P; 22I; 24J; 248 170 Nm; nicht S60
Cross Country; nicht
225/50R16 96 11A; 21B; 22B; 24J; V60 Cross Country;
248; 260 Kombi; Stufenheck;
225/55R16 95 11A; 21B; 22B; 24J; Allradantrieb;
248; 260 Frontantrieb;
235/50R16 95 11A; 21B; 22B; 24J; 10B; 11B; 11G; 11H;
248; 260 12A; 51A; 573; 71K;
245/50R16 97 11A; 21B; 22B; 24C; 721; 725; 729; 73C;
244; 261; 270 74A; 74P; 740; 76U;
77E

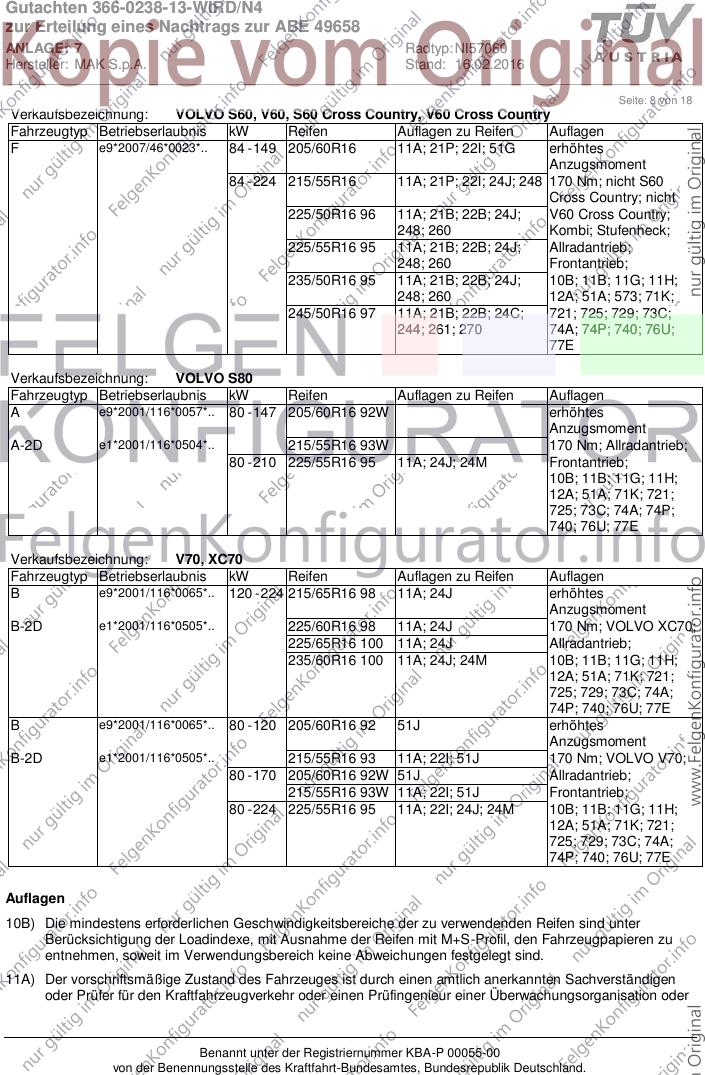

Verkaufsbezeichnung: VOLVO S80
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A e9*2001/116*0057*.. 80 - 147 205/60R16 92W erhöhtes
Anzugsmoment
A-2D e1*2001/116*0504*.. 215/55R16 93W 170 Nm; Allradantrieb;
80 - 210 225/55R16 95 11A; 24J; 24M Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74P;
740; 76U; 77E
Verkaufsbezeichnung: V70, XC70
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B e9*2001/116*0065*.. 120 - 224 215/65R16 98 11A; 24J erhöhtes
Anzugsmoment
B-2D e1*2001/116*0505*.. 225/60R16 98 11A; 24J 170 Nm; VOLVO XC70;
225/65R16 100 11A; 24J Allradantrieb;
235/60R16 100 11A; 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P; 740; 76U; 77E
B e9*2001/116*0065*.. 80 - 120 205/60R16 92 51J erhöhtes
Anzugsmoment
B-2D e1*2001/116*0505*.. 215/55R16 93 11A; 22I; 51J 170 Nm; VOLVO V70;
80 - 170 205/60R16 92W 51J Allradantrieb;
215/55R16 93W 11A; 22I; 51J Frontantrieb;
80 - 224 225/55R16 95 11A; 22I; 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P; 740; 76U; 77E

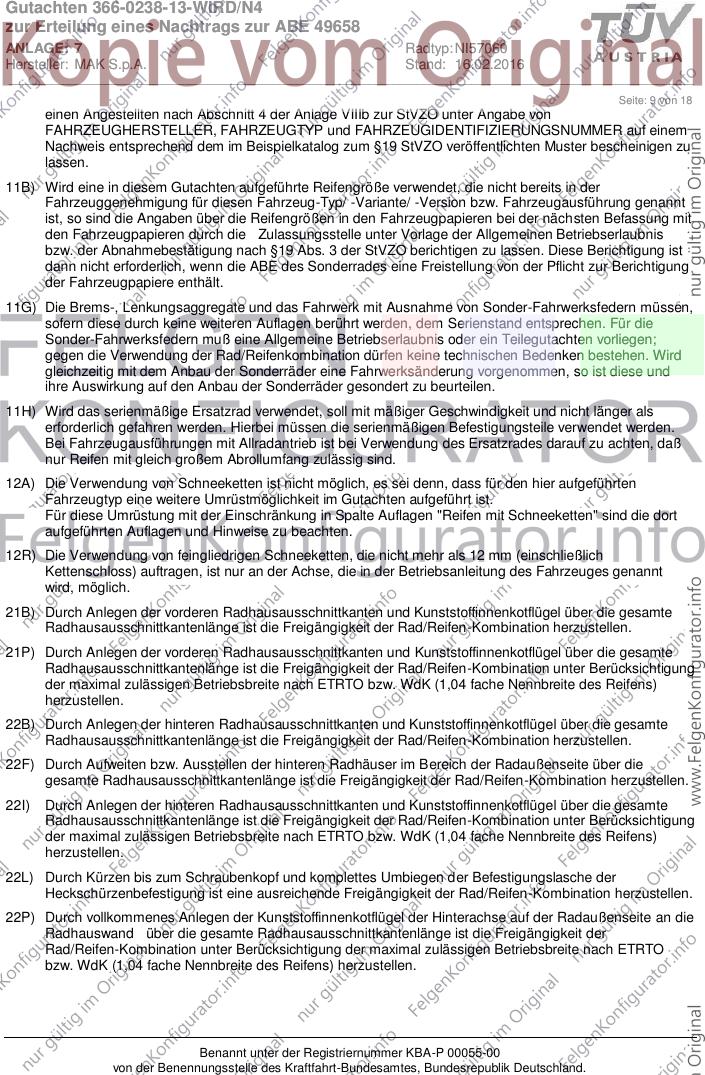

Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0238-13-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49658
ANLAGE: 7 Radtyp: NI57060
Hersteller: MAK S.p.A. Stand: 16.02.2016
__________________________________________________________________________________________________________________
Seite: 9 von 18
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12R) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0238-13-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49658
ANLAGE: 7 Radtyp: NI57060
Hersteller: MAK S.p.A. Stand: 16.02.2016
__________________________________________________________________________________________________________________
Seite: 10 von 18
22Q) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen

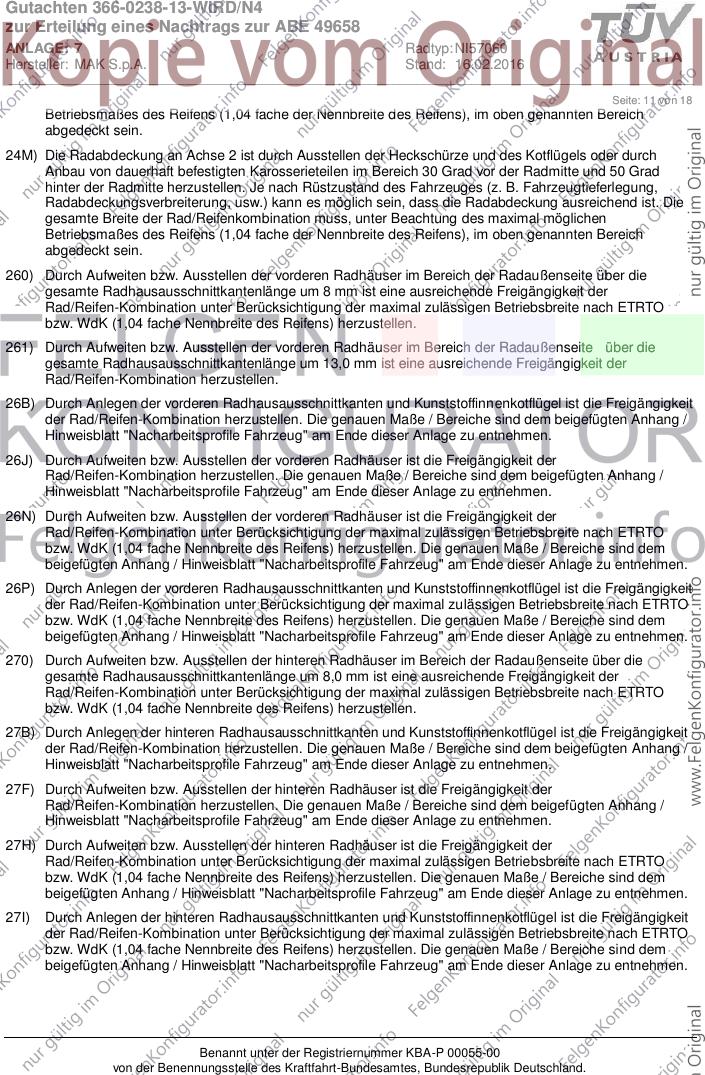

Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft

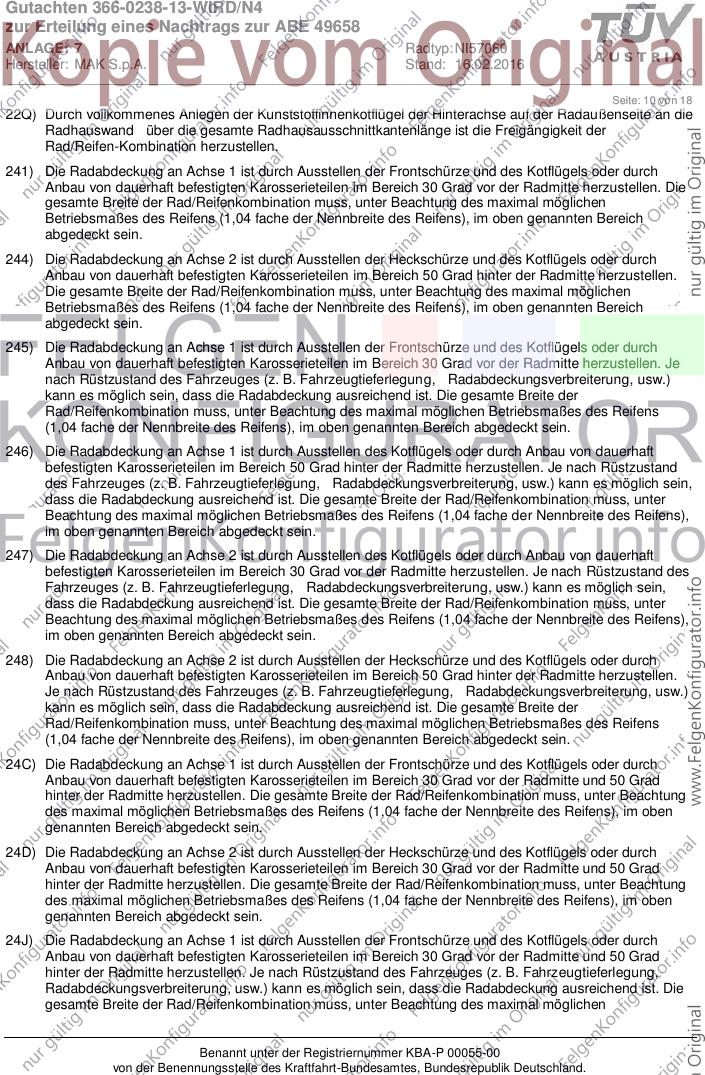

befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0238-13-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49658
ANLAGE: 7 Radtyp: NI57060
Hersteller: MAK S.p.A. Stand: 16.02.2016
__________________________________________________________________________________________________________________
Seite: 11 von 18
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
260) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
261) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 13,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
270) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0238-13-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49658
ANLAGE: 7 Radtyp: NI57060
Hersteller: MAK S.p.A. Stand: 16.02.2016
__________________________________________________________________________________________________________________
Seite: 12 von 18

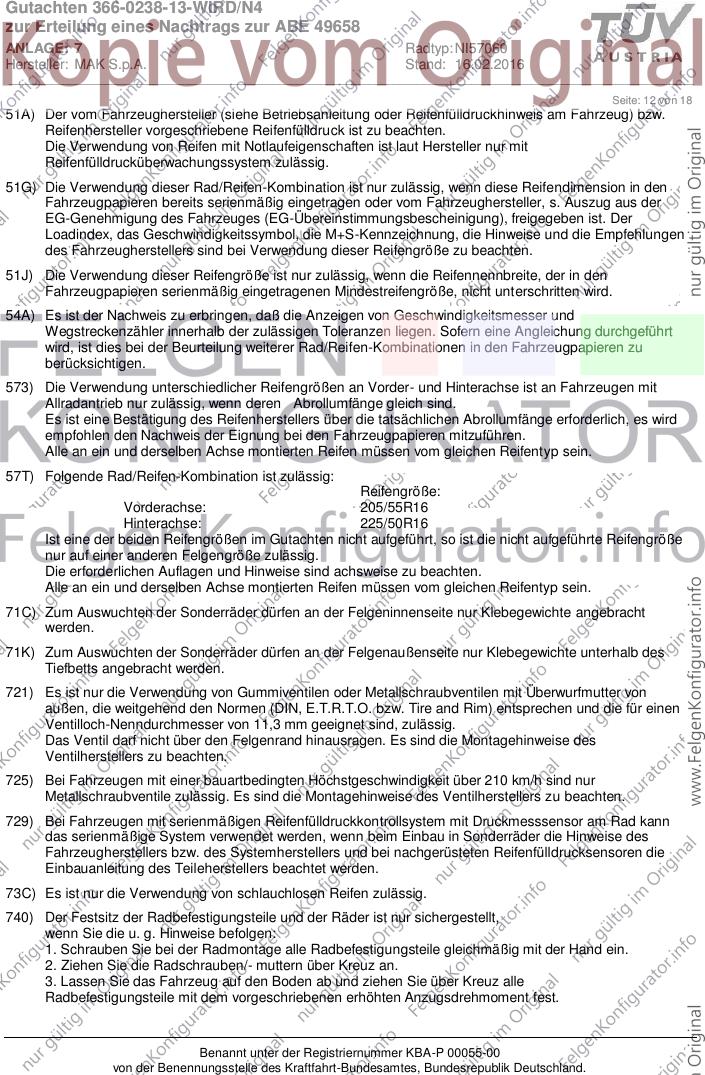

51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57T) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/55R16
Hinterachse: 225/50R16
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0238-13-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49658
ANLAGE: 7 Radtyp: NI57060
Hersteller: MAK S.p.A. Stand: 16.02.2016
__________________________________________________________________________________________________________________
Seite: 13 von 18

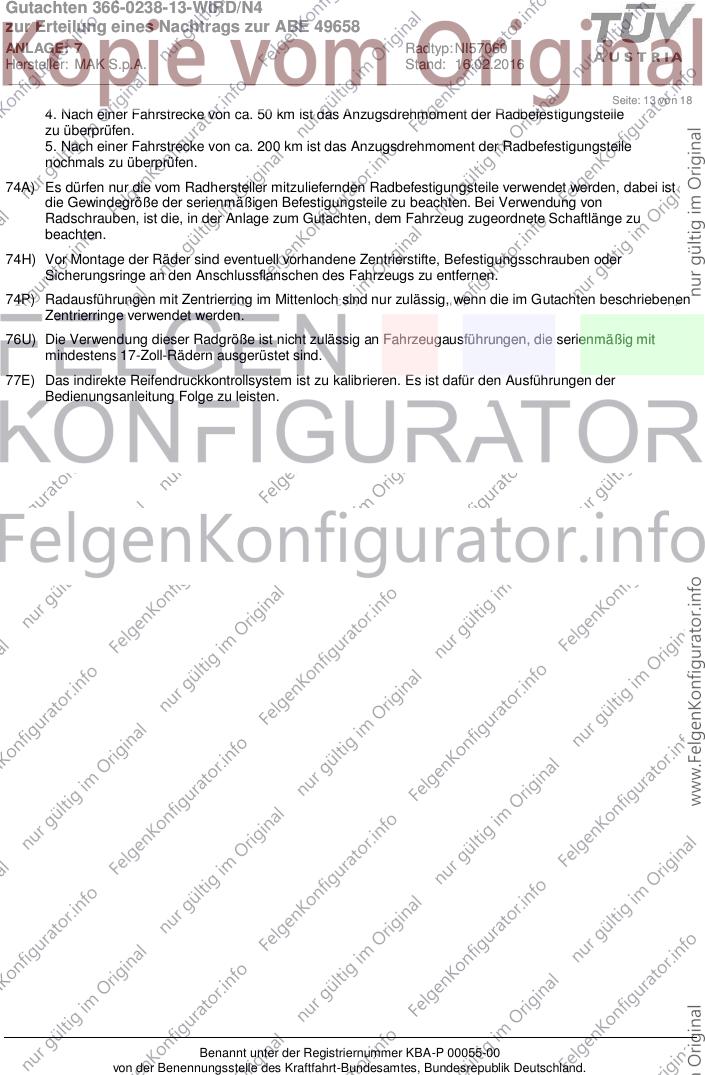

4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0238-13-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49658
ANLAGE: 7 Radtyp: NI57060
Hersteller: MAK S.p.A. Stand: 16.02.2016
__________________________________________________________________________________________________________________
Seite: 14 von 18

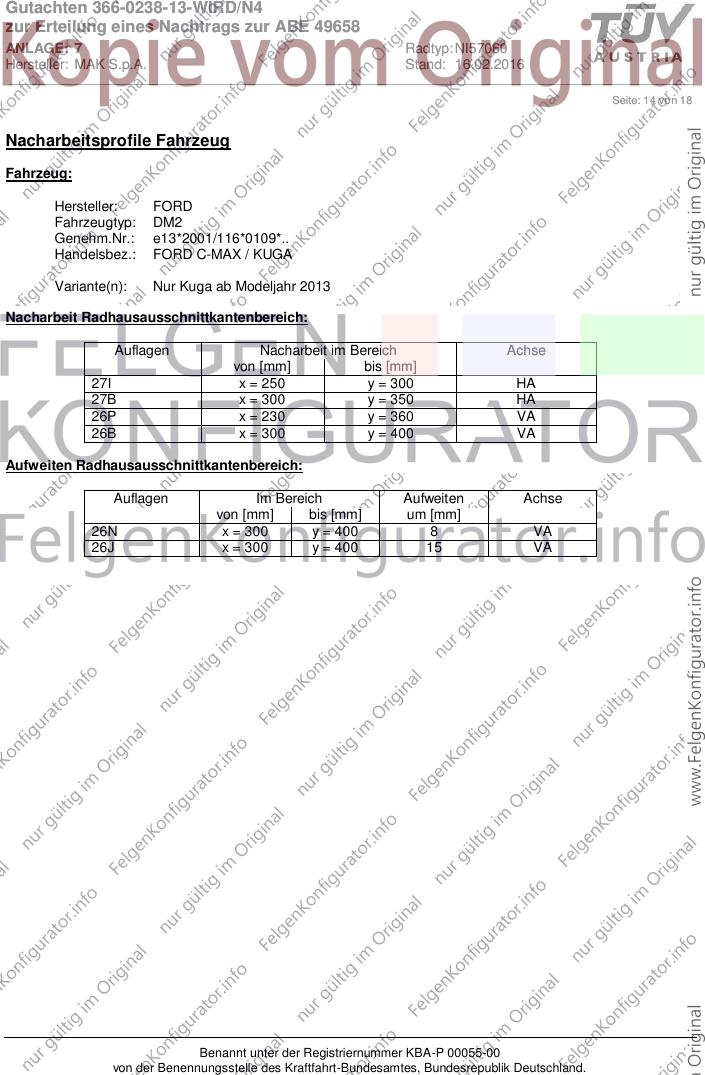

Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: DM2
Genehm.Nr.: e13*2001/116*0109*..
Handelsbez.: FORD C-MAX / KUGA
Variante(n): Nur Kuga ab Modeljahr 2013
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27I x = 250 y = 300 HA
27B x = 300 y = 350 HA
26P x = 230 y = 360 VA
26B x = 300 y = 400 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 300 y = 400 8 VA
26J x = 300 y = 400 15 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0238-13-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49658
ANLAGE: 7 Radtyp: NI57060
Hersteller: MAK S.p.A. Stand: 16.02.2016
__________________________________________________________________________________________________________________
Seite: 15 von 18
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: DYB
Genehm.Nr.: e13*2007/46*1138*..
Handelsbez.: FOCUS
Variante(n): Frontantrieb, Kombi, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 270 y = 300 VA
26B x = 320 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 300 y = 350 25 HA
27H x = 300 y = 350 8 HA
26J x = 320 y = 350 15 VA
26N x = 320 y = 350 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0238-13-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49658
ANLAGE: 7 Radtyp: NI57060
Hersteller: MAK S.p.A. Stand: 16.02.2016
__________________________________________________________________________________________________________________
Seite: 16 von 18
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: BA7
Genehm.Nr.: e13*2001/116*0249*..
Handelsbez.: FORD MONDEO
Variante(n): ab e13*2001/116*0249*26, Kombi, Schrägheck, Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 270 y = 330 HA
27I x = 220 y = 280 HA
26B x = 150 y = 170 VA
26P x = 100 y = 120 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 270 y = 330 3 HA
27H x = 270 y = 330 3 HA
26J x = 150 y = 170 13 VA
26N x = 150 y = 170 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0238-13-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49658
ANLAGE: 7 Radtyp: NI57060
Hersteller: MAK S.p.A. Stand: 16.02.2016
__________________________________________________________________________________________________________________

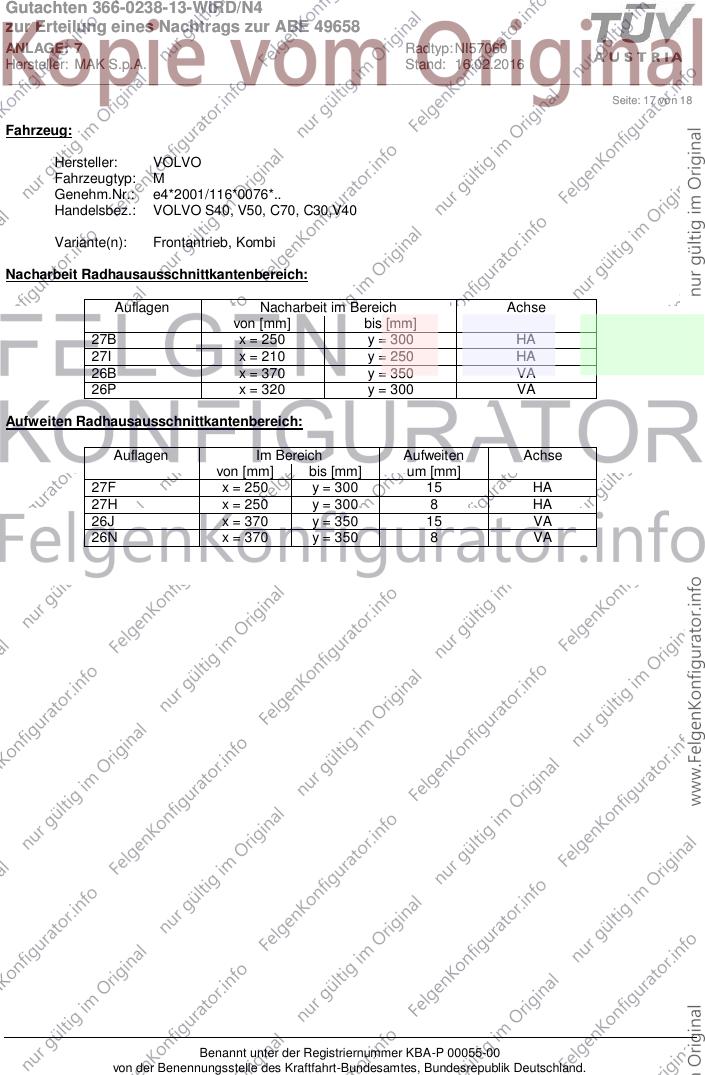

Seite: 17 von 18
Fahrzeug:
Hersteller: VOLVO
Fahrzeugtyp: M
Genehm.Nr.: e4*2001/116*0076*..
Handelsbez.: VOLVO S40, V50, C70, C30,V40
Variante(n): Frontantrieb, Kombi
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 250 y = 300 HA
27I x = 210 y = 250 HA
26B x = 370 y = 350 VA
26P x = 320 y = 300 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 250 y = 300 15 HA
27H x = 250 y = 300 8 HA
26J x = 370 y = 350 15 VA
26N x = 370 y = 350 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0238-13-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49658
ANLAGE: 7 Radtyp: NI57060
Hersteller: MAK S.p.A. Stand: 16.02.2016
__________________________________________________________________________________________________________________

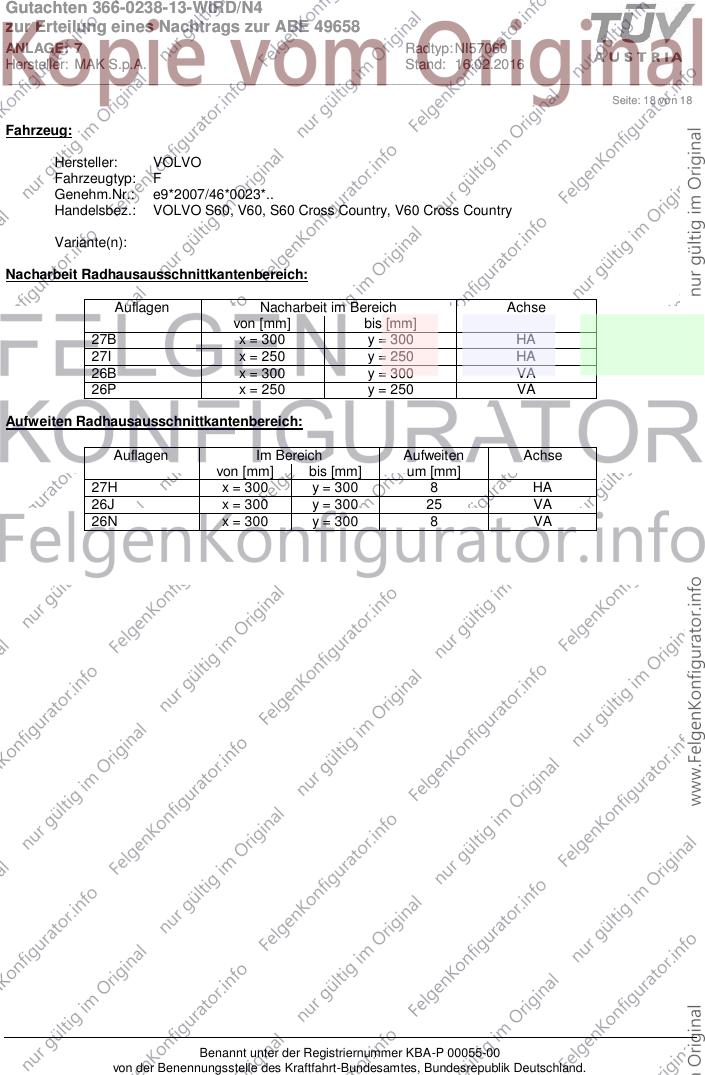

Seite: 18 von 18
Fahrzeug:
Hersteller: VOLVO
Fahrzeugtyp: F
Genehm.Nr.: e9*2007/46*0023*..
Handelsbez.: VOLVO S60, V60, S60 Cross Country, V60 Cross Country
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 300 y = 300 HA
27I x = 250 y = 250 HA
26B x = 300 y = 300 VA
26P x = 250 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 300 y = 300 8 HA
26J x = 300 y = 300 25 VA
26N x = 300 y = 300 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
