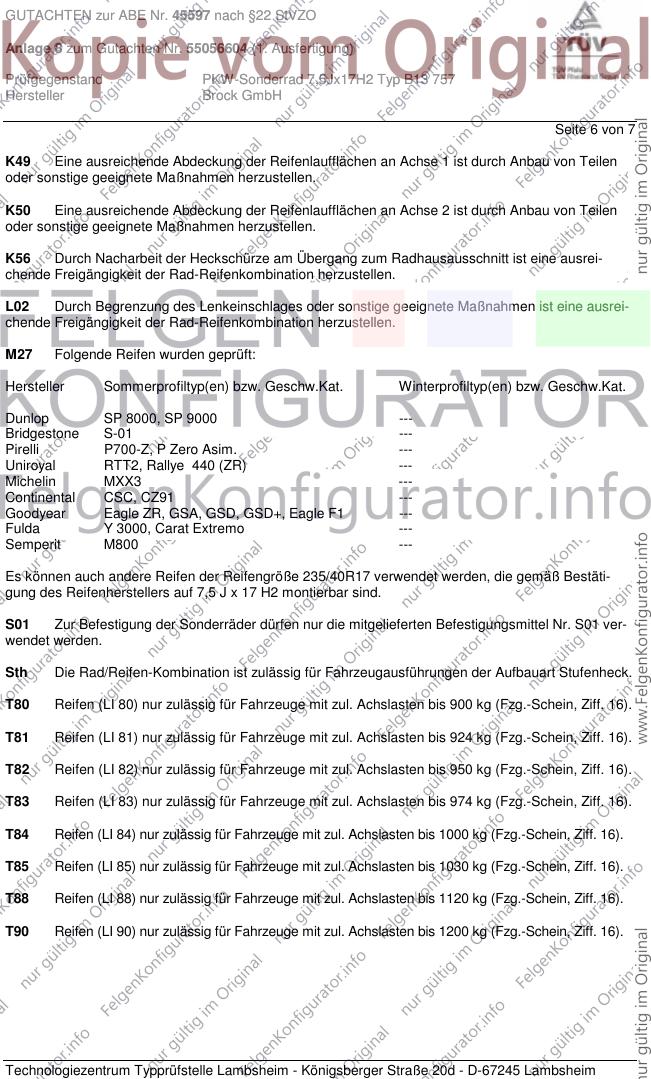

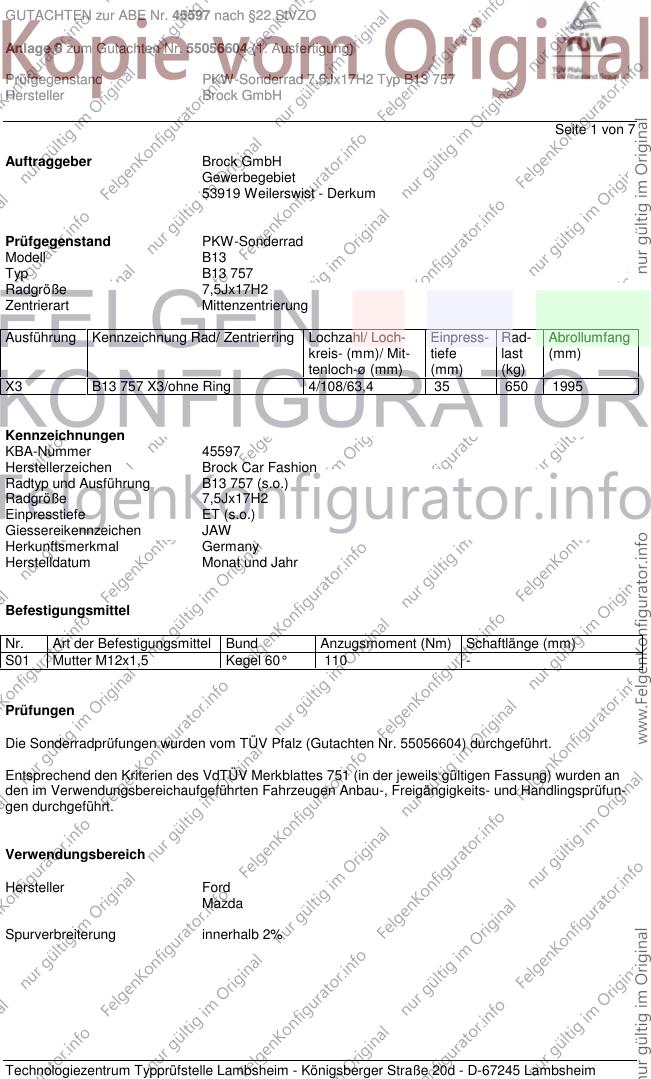

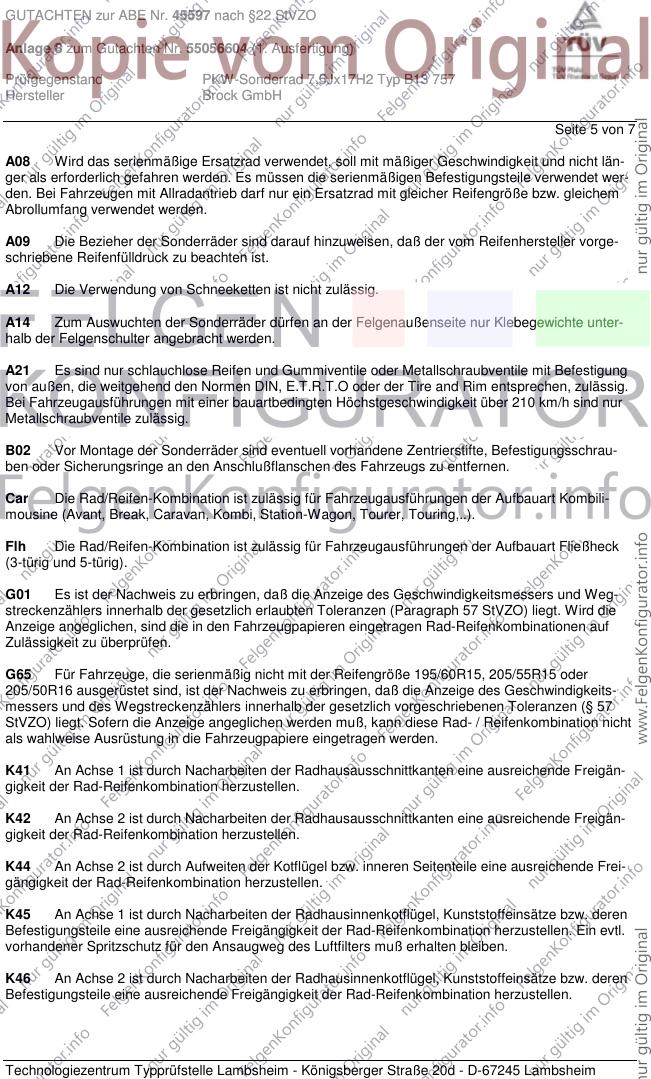

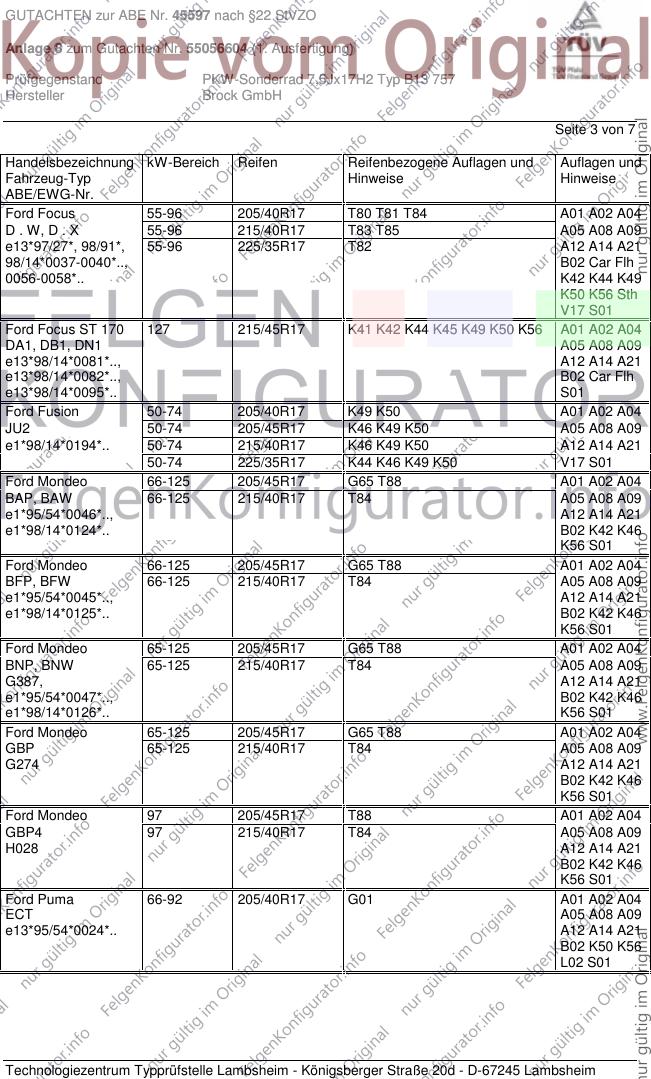

GUTACHTEN zur ABE Nr. 45597 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55056604 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B13 757
Hersteller Brock GmbH
Seite 1 von 7
Auftraggeber Brock GmbH
Gewerbegebiet
53919 Weilerswist - Derkum
Prüfgegenstand PKW-Sonderrad
Modell B13
Typ B13 757
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
X3 B13 757 X3/ohne Ring 4/108/63,4 35 650 1995
Kennzeichnungen
KBA-Nummer 45597
Herstellerzeichen Brock Car Fashion
Radtyp und Ausführung B13 757 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen JAW
Herkunftsmerkmal Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz (Gutachten Nr. 55056604) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfun-
gen durchgeführt.
Verwendungsbereich
Hersteller Ford
Mazda
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45597 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55056604 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B13 757
Hersteller Brock GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Cougar 96-151 215/45R17 A01 A02 A04
BCV 96-151 225/45R17 A05 A08 A09
e9*96/79*0027*.. 96-151 235/40R17 K44 K49 K50 M27 A12 A14 A21
B02 K46 K56
V17 S01
Ford Escort 43-85 205/40R17 G01 A01 A02 A04
AAL A05 A08 A09
e11*93/81*0053*.. A12 A14 A21
B02 K41 K42
K45 K49 L02
S01
Ford Escort 43-85 205/40R17 G01 A01 A02 A04
AFL A05 A08 A09
e11*93/81*0052*.. A12 A14 A21
B02 K41 K42
K45 K49 L02
S01
Ford Escort 52-96 205/40R17 G01 A01 A02 A04
ALL A05 A08 A09
F538, A12 A14 A21
e11*93/81*0055*.. K41 K42 K45
K49 L02 S01
Ford Escort, Orion 43-85 205/40R17 G01 A01 A02 A04
ABL A05 A08 A09
e11*93/81*0051*.. A12 A14 A21
B02 K41 K42
K45 K49 L02
S01
Ford Escort, Orion 43-85 205/40R17 G01 A01 A02 A04
ANL A05 A08 A09
e11*93/81*0054*.. A12 A14 A21
B02 K41 K42
K45 K49 L02
S01
Ford Escort/Orion 44-110 205/40R17 G01 A01 A02 A04
GAL A05 A08 A09
F508, /1 bzw. A12 A14 A21
F509, /1 bzw. G146 B02 K41 K42
K45 K49 L02
S01
Ford Fiesta 43-74 205/40R17 G01 K44 K45 K46 K49 K50 K56 A01 A02 A04
JH1, JD3 43-74 215/35R17 K41 K44 K45 K46 K49 K50 K56 A05 A08 A09
e1*98/14*0191*.., A12 A14 A21
e1*2001/116*0210*.. Flh S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45597 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55056604 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B13 757
Hersteller Brock GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Focus 55-96 205/40R17 T80 T81 T84 A01 A02 A04
D . W, D . X 55-96 215/40R17 T83 T85 A05 A08 A09
e13*97/27*, 98/91*, 55-96 225/35R17 T82 A12 A14 A21
98/14*0037-0040*.., B02 Car Flh
0056-0058*.. K42 K44 K49
K50 K56 Sth
V17 S01
Ford Focus ST 170 127 215/45R17 K41 K42 K44 K45 K49 K50 K56 A01 A02 A04
DA1, DB1, DN1 A05 A08 A09
e13*98/14*0081*.., A12 A14 A21
e13*98/14*0082*.., B02 Car Flh
e13*98/14*0095*.. S01
Ford Fusion 50-74 205/40R17 K49 K50 A01 A02 A04
JU2 50-74 205/45R17 K46 K49 K50 A05 A08 A09
e1*98/14*0194*.. 50-74 215/40R17 K46 K49 K50 A12 A14 A21
50-74 225/35R17 K44 K46 K49 K50 V17 S01
Ford Mondeo 66-125 205/45R17 G65 T88 A01 A02 A04
BAP, BAW 66-125 215/40R17 T84 A05 A08 A09
e1*95/54*0046*.., A12 A14 A21
e1*98/14*0124*.. B02 K42 K46
K56 S01
Ford Mondeo 66-125 205/45R17 G65 T88 A01 A02 A04
BFP, BFW 66-125 215/40R17 T84 A05 A08 A09
e1*95/54*0045*.., A12 A14 A21
e1*98/14*0125*.. B02 K42 K46
K56 S01
Ford Mondeo 65-125 205/45R17 G65 T88 A01 A02 A04
BNP, BNW 65-125 215/40R17 T84 A05 A08 A09
G387, A12 A14 A21
e1*95/54*0047*.., B02 K42 K46
e1*98/14*0126*.. K56 S01
Ford Mondeo 65-125 205/45R17 G65 T88 A01 A02 A04
GBP 65-125 215/40R17 T84 A05 A08 A09
G274 A12 A14 A21
B02 K42 K46
K56 S01
Ford Mondeo 97 205/45R17 T88 A01 A02 A04
GBP4 97 215/40R17 T84 A05 A08 A09
H028 A12 A14 A21
B02 K42 K46
K56 S01
Ford Puma 66-92 205/40R17 G01 A01 A02 A04
ECT A05 A08 A09
e13*95/54*0024*.. A12 A14 A21
B02 K50 K56
L02 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45597 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55056604 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B13 757
Hersteller Brock GmbH
Seite 4 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Scorpio 85-152 225/45R17 T90 A01 A02 A04
GFR 85-152 235/40R17 M27 T90 A05 A08 A09
e1*93/81*0018*.. A12 A14 A21
e1*95/54*0018*.. B02 K41 K42
K49 K50 K56
S01
Ford Scorpio 85-152 225/45R17 T90 A01 A02 A04
GGR 85-152 235/40R17 M27 T90 A05 A08 A09
G968 A12 A14 A21
B02 K41 K42
K49 K50 K56
S01
Ford Scorpio 85-152 225/45R17 T90 A01 A02 A04
GNR 85-152 235/40R17 M27 T90 A05 A08 A09
e1*93/81*0019*.., A12 A14 A21
e1*95/54*0019*.. B02 K42 K49
K50 K56 S01
Mazda 2 50-74 205/40R17 G01 K46 K49 K50 K56 A01 A02 A04
DY 50-74 215/35R17 K44 K46 K49 K50 K56 A05 A08 A09
e1*2001/116*0212*.. A12 A14 A21
Flh S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen. Ferner
sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung un-
terschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug
durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45597 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55056604 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B13 757
Hersteller Brock GmbH
Seite 5 von 7
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig.
Bei Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungsschrau-
ben oder Sicherungsringe an den Anschlußflanschen des Fahrzeugs zu entfernen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragen Rad-Reifenkombinationen auf
Zulässigkeit zu überprüfen.
G65 Für Fahrzeuge, die serienmäßig nicht mit der Reifengröße 195/60R15, 205/55R15 oder
205/50R16 ausgerüstet sind, ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeits-
messers und des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muß, kann diese Rad- / Reifenkombination nicht
als wahlweise Ausrüstung in die Fahrzeugpapiere eingetragen werden.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45597 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55056604 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B13 757
Hersteller Brock GmbH
Seite 6 von 7
K49 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 1 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K50 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 2 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
L02 Durch Begrenzung des Lenkeinschlages oder sonstige geeignete Maßnahmen ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
M27 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) bzw. Geschw.Kat. Winterprofiltyp(en) bzw. Geschw.Kat.
Dunlop SP 8000, SP 9000 ---
Bridgestone S-01 ---
Pirelli P700-Z, P Zero Asim. ---
Uniroyal RTT2, Rallye 440 (ZR) ---
Michelin MXX3 ---
Continental CSC, CZ91 ---
Goodyear Eagle ZR, GSA, GSD, GSD+, Eagle F1 ---
Fulda Y 3000, Carat Extremo ---
Semperit M800 ---
Es können auch andere Reifen der Reifengröße 235/40R17 verwendet werden, die gemäß Bestäti-
gung des Reifenherstellers auf 7,5 J x 17 H2 montierbar sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 ver-
wendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45597 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55056604 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B13 757
Hersteller Brock GmbH

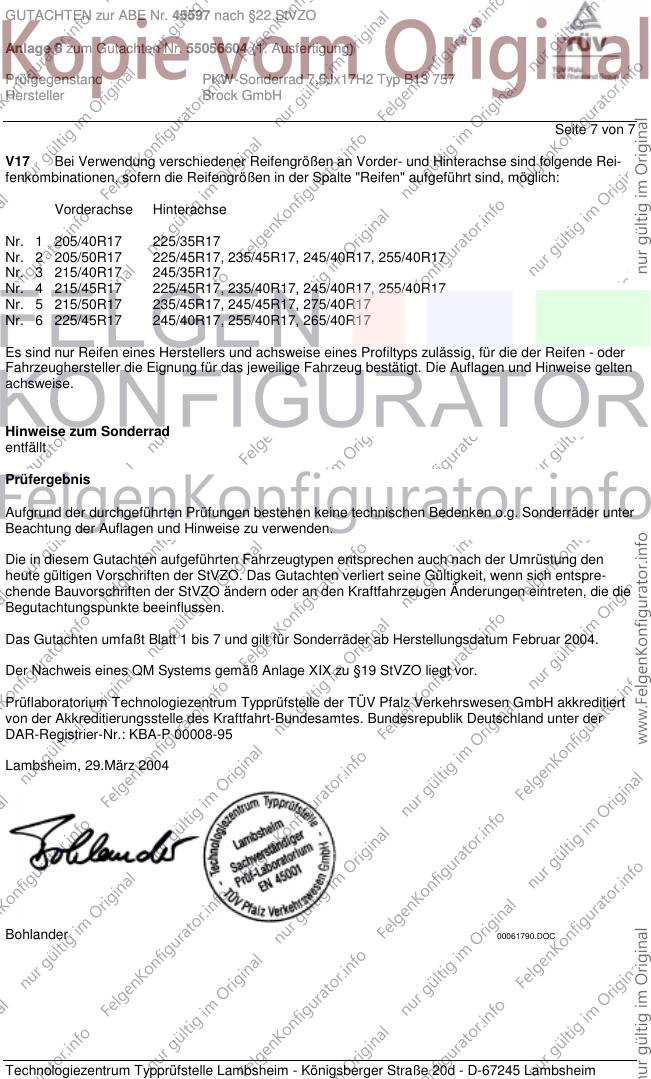

Seite 7 von 7
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 225/35R17
Nr. 2 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 3 215/40R17 245/35R17
Nr. 4 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 5 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 6 225/45R17 245/40R17, 255/40R17, 265/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Februar 2004.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 29.März 2004
Bohlander 00061790.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
