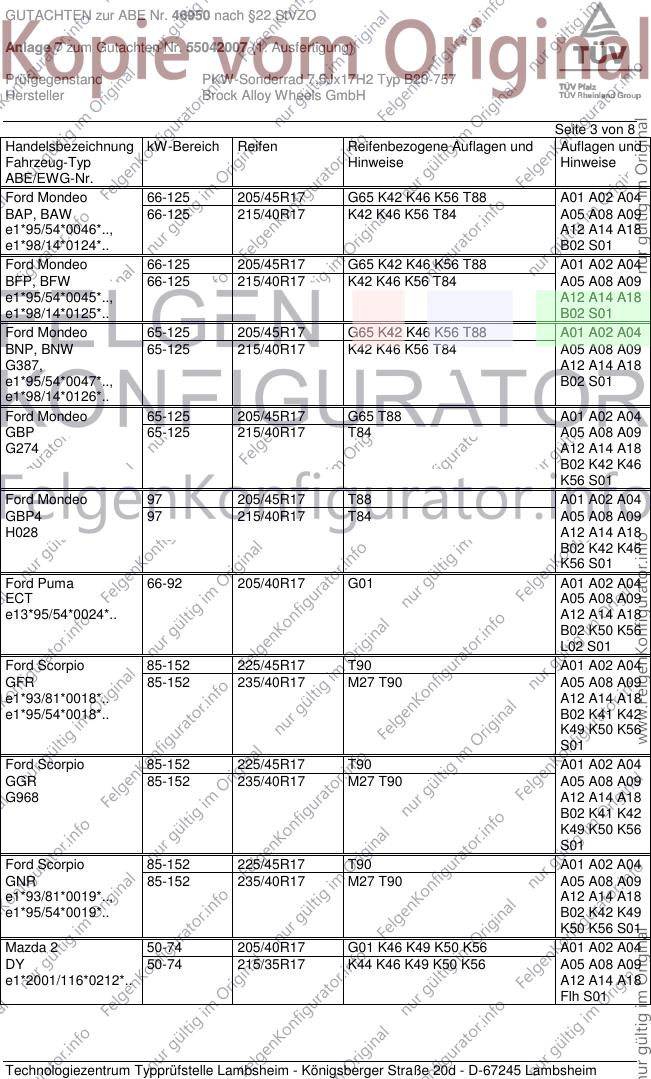

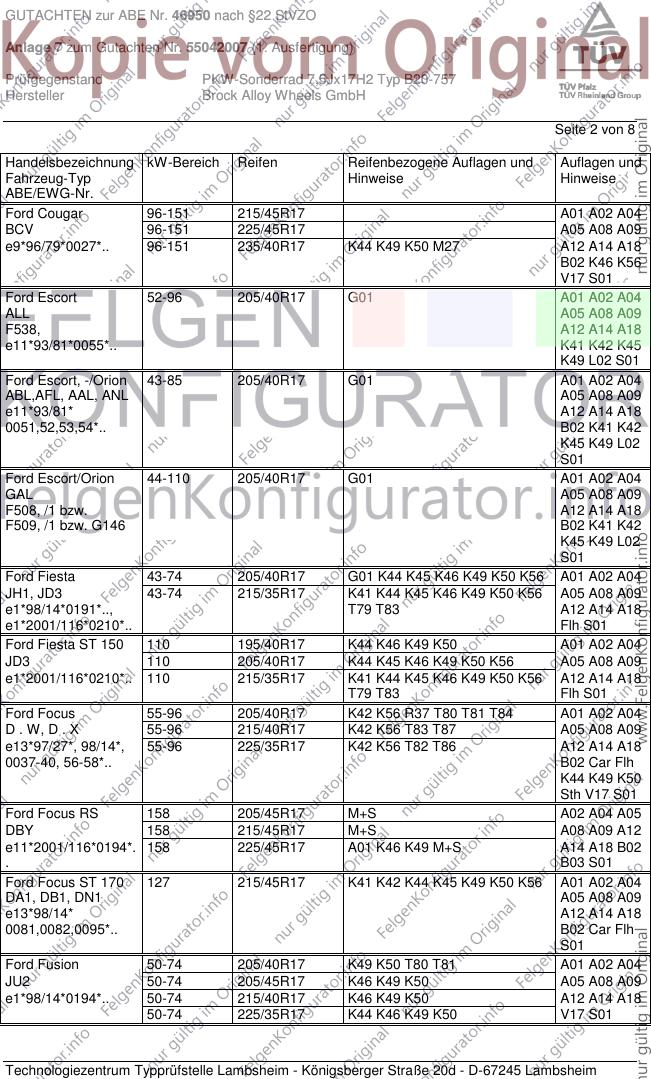

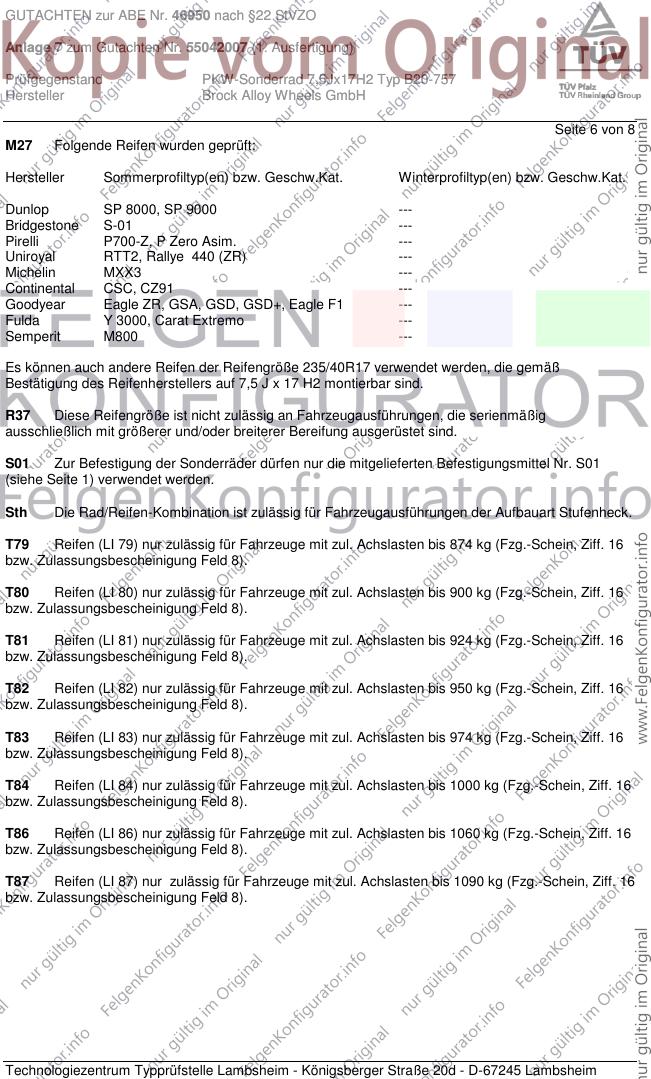

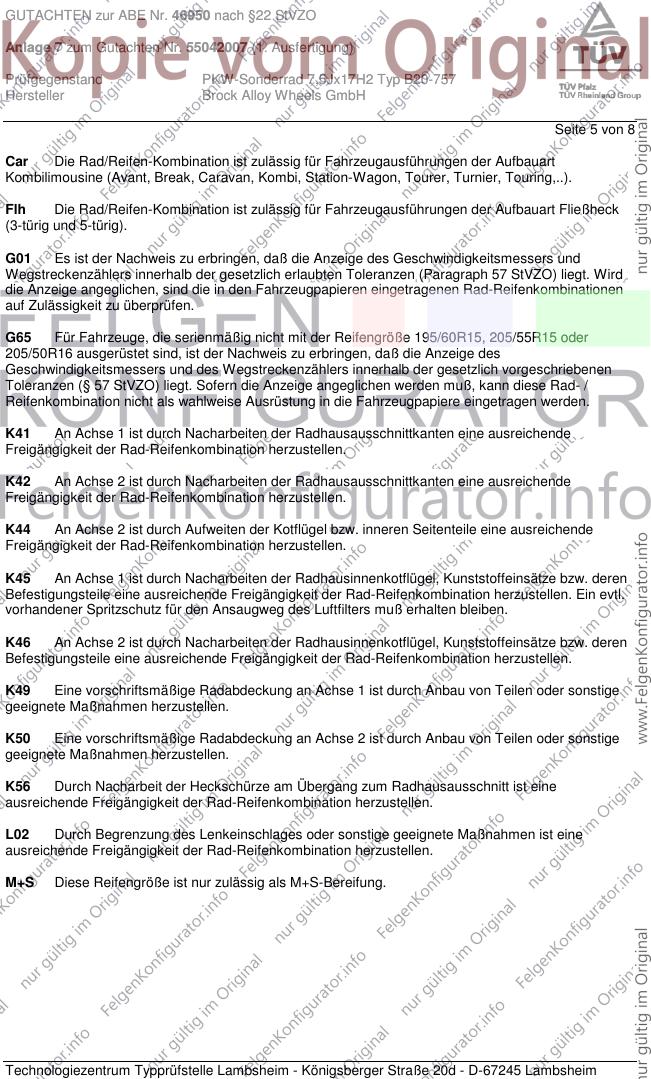

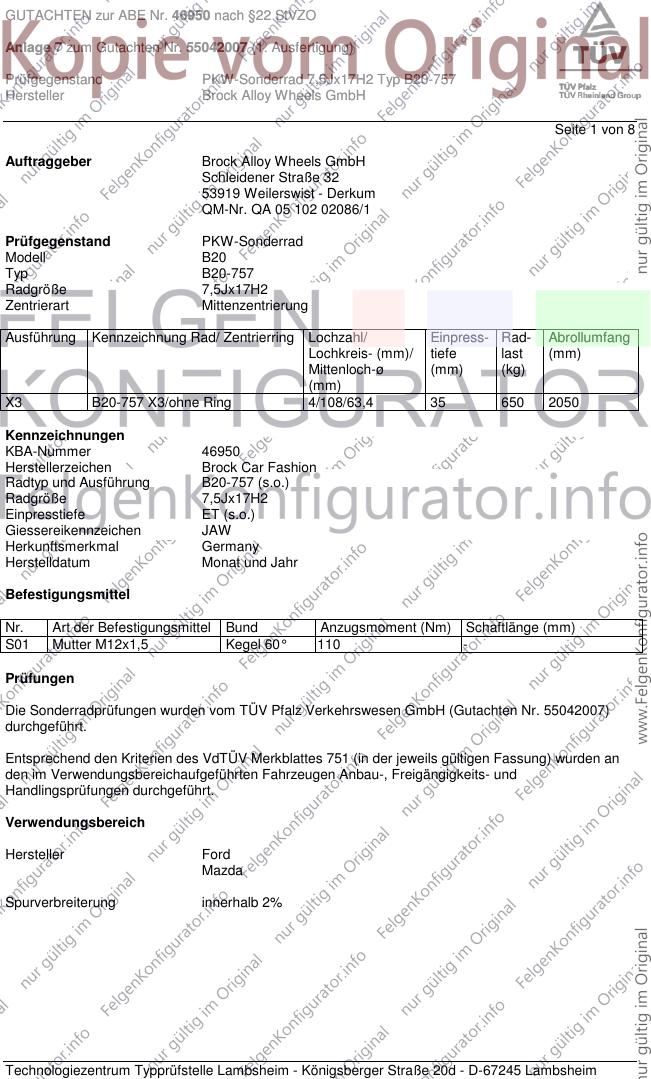

GUTACHTEN zur ABE Nr. 46950 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55042007 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B20-757
Hersteller Brock Alloy Wheels GmbH
Seite 1 von 8
Auftraggeber Brock Alloy Wheels GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. QA 05 102 02086/1
Prüfgegenstand PKW-Sonderrad
Modell B20
Typ B20-757
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X3 B20-757 X3/ohne Ring 4/108/63,4 35 650 2050
Kennzeichnungen
KBA-Nummer 46950
Herstellerzeichen Brock Car Fashion
Radtyp und Ausführung B20-757 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen JAW
Herkunftsmerkmal Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz Verkehrswesen GmbH (Gutachten Nr. 55042007)
durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Mazda
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46950 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55042007 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B20-757
Hersteller Brock Alloy Wheels GmbH
Seite 2 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Cougar 96-151 215/45R17 A01 A02 A04
BCV 96-151 225/45R17 A05 A08 A09
e9*96/79*0027*.. 96-151 235/40R17 K44 K49 K50 M27 A12 A14 A18
B02 K46 K56
V17 S01
Ford Escort 52-96 205/40R17 G01 A01 A02 A04
ALL A05 A08 A09
F538, A12 A14 A18
e11*93/81*0055*.. K41 K42 K45
K49 L02 S01
Ford Escort, -/Orion 43-85 205/40R17 G01 A01 A02 A04
ABL,AFL, AAL, ANL A05 A08 A09
e11*93/81* A12 A14 A18
0051,52,53,54*.. B02 K41 K42
K45 K49 L02
S01
Ford Escort/Orion 44-110 205/40R17 G01 A01 A02 A04
GAL A05 A08 A09
F508, /1 bzw. A12 A14 A18
F509, /1 bzw. G146 B02 K41 K42
K45 K49 L02
S01
Ford Fiesta 43-74 205/40R17 G01 K44 K45 K46 K49 K50 K56 A01 A02 A04
JH1, JD3 43-74 215/35R17 K41 K44 K45 K46 K49 K50 K56 A05 A08 A09
e1*98/14*0191*.., T79 T83 A12 A14 A18
e1*2001/116*0210*.. Flh S01
Ford Fiesta ST 150 110 195/40R17 K44 K46 K49 K50 A01 A02 A04
JD3 110 205/40R17 K44 K45 K46 K49 K50 K56 A05 A08 A09
e1*2001/116*0210*.. 110 215/35R17 K41 K44 K45 K46 K49 K50 K56 A12 A14 A18
T79 T83 Flh S01
Ford Focus 55-96 205/40R17 K42 K56 R37 T80 T81 T84 A01 A02 A04
D . W, D . X 55-96 215/40R17 K42 K56 T83 T87 A05 A08 A09
e13*97/27*, 98/14*, 55-96 225/35R17 K42 K56 T82 T86 A12 A14 A18
0037-40, 56-58*.. B02 Car Flh
K44 K49 K50
Sth V17 S01
Ford Focus RS 158 205/45R17 M+S A02 A04 A05
DBY 158 215/45R17 M+S A08 A09 A12
e11*2001/116*0194*. 158 225/45R17 A01 K46 K49 M+S A14 A18 B02
. B03 S01
Ford Focus ST 170 127 215/45R17 K41 K42 K44 K45 K49 K50 K56 A01 A02 A04
DA1, DB1, DN1 A05 A08 A09
e13*98/14* A12 A14 A18
0081,0082,0095*.. B02 Car Flh
S01
Ford Fusion 50-74 205/40R17 K49 K50 T80 T81 A01 A02 A04
JU2 50-74 205/45R17 K46 K49 K50 A05 A08 A09
e1*98/14*0194*.. 50-74 215/40R17 K46 K49 K50 A12 A14 A18
50-74 225/35R17 K44 K46 K49 K50 V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46950 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55042007 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B20-757
Hersteller Brock Alloy Wheels GmbH
Seite 3 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo 66-125 205/45R17 G65 K42 K46 K56 T88 A01 A02 A04
BAP, BAW 66-125 215/40R17 K42 K46 K56 T84 A05 A08 A09
e1*95/54*0046*.., A12 A14 A18
e1*98/14*0124*.. B02 S01
Ford Mondeo 66-125 205/45R17 G65 K42 K46 K56 T88 A01 A02 A04
BFP, BFW 66-125 215/40R17 K42 K46 K56 T84 A05 A08 A09
e1*95/54*0045*.., A12 A14 A18
e1*98/14*0125*.. B02 S01
Ford Mondeo 65-125 205/45R17 G65 K42 K46 K56 T88 A01 A02 A04
BNP, BNW 65-125 215/40R17 K42 K46 K56 T84 A05 A08 A09
G387, A12 A14 A18
e1*95/54*0047*.., B02 S01
e1*98/14*0126*..
Ford Mondeo 65-125 205/45R17 G65 T88 A01 A02 A04
GBP 65-125 215/40R17 T84 A05 A08 A09
G274 A12 A14 A18
B02 K42 K46
K56 S01
Ford Mondeo 97 205/45R17 T88 A01 A02 A04
GBP4 97 215/40R17 T84 A05 A08 A09
H028 A12 A14 A18
B02 K42 K46
K56 S01
Ford Puma 66-92 205/40R17 G01 A01 A02 A04
ECT A05 A08 A09
e13*95/54*0024*.. A12 A14 A18
B02 K50 K56
L02 S01
Ford Scorpio 85-152 225/45R17 T90 A01 A02 A04
GFR 85-152 235/40R17 M27 T90 A05 A08 A09
e1*93/81*0018*.. A12 A14 A18
e1*95/54*0018*.. B02 K41 K42
K49 K50 K56
S01
Ford Scorpio 85-152 225/45R17 T90 A01 A02 A04
GGR 85-152 235/40R17 M27 T90 A05 A08 A09
G968 A12 A14 A18
B02 K41 K42
K49 K50 K56
S01
Ford Scorpio 85-152 225/45R17 T90 A01 A02 A04
GNR 85-152 235/40R17 M27 T90 A05 A08 A09
e1*93/81*0019*.., A12 A14 A18
e1*95/54*0019*.. B02 K42 K49
K50 K56 S01
Mazda 2 50-74 205/40R17 G01 K46 K49 K50 K56 A01 A02 A04
DY 50-74 215/35R17 K44 K46 K49 K50 K56 A05 A08 A09
e1*2001/116*0212*.. A12 A14 A18
Flh S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46950 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55042007 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B20-757
Hersteller Brock Alloy Wheels GmbH
Seite 4 von 8
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen, die
weitgehend den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Das Ventil darf
nicht über den Felgenrand hinausragen.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte,
Befestigungsschrauben oder Sicherungsringe an den Anschlußflanschen des Fahrzeugs zu entfernen.
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern (mit Ausnahme von Felgen für M+S-Bereifung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46950 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55042007 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B20-757
Hersteller Brock Alloy Wheels GmbH
Seite 5 von 8
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen
auf Zulässigkeit zu überprüfen.
G65 Für Fahrzeuge, die serienmäßig nicht mit der Reifengröße 195/60R15, 205/55R15 oder
205/50R16 ausgerüstet sind, ist der Nachweis zu erbringen, daß die Anzeige des
Geschwindigkeitsmessers und des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen
Toleranzen (§ 57 StVZO) liegt. Sofern die Anzeige angeglichen werden muß, kann diese Rad- /
Reifenkombination nicht als wahlweise Ausrüstung in die Fahrzeugpapiere eingetragen werden.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
L02 Durch Begrenzung des Lenkeinschlages oder sonstige geeignete Maßnahmen ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46950 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55042007 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B20-757
Hersteller Brock Alloy Wheels GmbH
Seite 6 von 8
M27 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) bzw. Geschw.Kat. Winterprofiltyp(en) bzw. Geschw.Kat.
Dunlop SP 8000, SP 9000 ---
Bridgestone S-01 ---
Pirelli P700-Z, P Zero Asim. ---
Uniroyal RTT2, Rallye 440 (ZR) ---
Michelin MXX3 ---
Continental CSC, CZ91 ---
Goodyear Eagle ZR, GSA, GSD, GSD+, Eagle F1 ---
Fulda Y 3000, Carat Extremo ---
Semperit M800 ---
Es können auch andere Reifen der Reifengröße 235/40R17 verwendet werden, die gemäß
Bestätigung des Reifenherstellers auf 7,5 J x 17 H2 montierbar sind.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46950 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55042007 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B20-757
Hersteller Brock Alloy Wheels GmbH
Seite 7 von 8
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 225/35R17
Nr. 2 205/45R17 235/40R17
Nr. 3 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 4 215/40R17 245/35R17
Nr. 5 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 6 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 7 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 8 225/50R17 245/45R17, 255/45R17
Nr. 9 225/55R17 245/50R17, 255/50R17
Nr. 10 235/40R17 265/35R17, 275/35R17
Nr. 11 235/45R17 255/40R17, 265/40R17
Nr. 12 235/50R17 255/45R17
Nr. 13 235/55R17 255/50R17
Nr. 14 245/40R17 255/40R17, 275/35R17
Nr. 15 245/45R17 265/40R17, 275/40R17
Nr. 16 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46950 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55042007 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B20-757
Hersteller Brock Alloy Wheels GmbH
Seite 8 von 8
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 8 und gilt für Sonderräder ab Herstellungsdatum März 2007.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 4.April 2007
Laux 00106742.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
