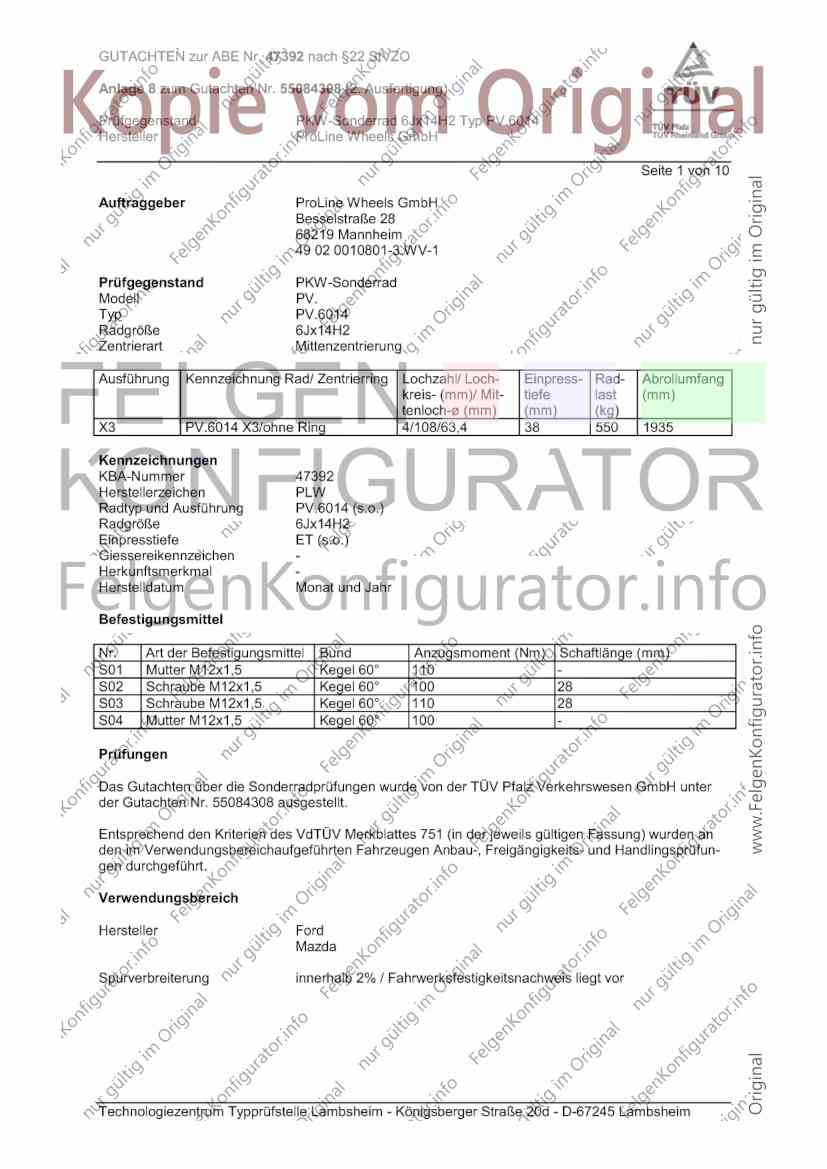

GUTACHTEN zur ABE Nr. 47392 nach 822 StVZO
Anlage 8 zum Gutachten Nr. 55084308 (2. Ausfertigung)
A
TUV
Prüfgegenstand PKW-Sonderrad 6Jx14H2 Typ PV.6014 TOV Pfakz
Hersteller ProLine Wheels GmbH TUV Rheinland Group
Seite 1 von 10
Auftraggeber ProLine Wheels GmbH
Besselstraße 28
68219 Mannheim
49 02 001080 1-3.WV-1
Prüfgegenstand PKW-Sonderrad
Modell PV.
Typ PV.6014
Radgröße 6Jx14H2
Zentrierart Mittenzentrierung
Ausführung | Kennzeichnung Rad/ Zentrierring | Lochzahl/ Loch- Einpress- |Rad- | Abrollumfang
kreis- (mm)/ Mit- |tiefe last (mm)
tenloch-@ (mm) (mm) (kg)
X3 PV.6014 X3/ohne Ring 4/108/63,4 38 550 11935
Kennzeichnungen
KBA-Nummer 47392
Herstellerzeichen PLW
Radtyp und Ausführung PV.6014 (s.o.)
Radgröße 6Jx14H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel | Bund Anzugsmoment (Nm) | Schaftlange (mm)
S01 | Mutter M12x1,5 Kegel 60° 110 -
S02 [Schraube M12x1,5 Kegel 60° 100 28
S03 | Schraube M12x1,5 Kegel 60° 110 28
S04 Mutter M12x1,5 Kegel 60° 100 -
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55084308 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfun-
gen durchgeführt.
Verwendungsbereich
Hersteller Ford
Mazda
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47392 nach 822 StVZO
Anlage 8 zum Gutachten Nr. 55084308 (2. Ausfertigung)
A
TUV
Prüfgegenstand PKW-Sonderrad 6Jx14H2 Typ PV.6014 TÜV Pfalz
Hersteller ProLine Wheels GmbH TUV Rheinland Group
Seite 2 von 10

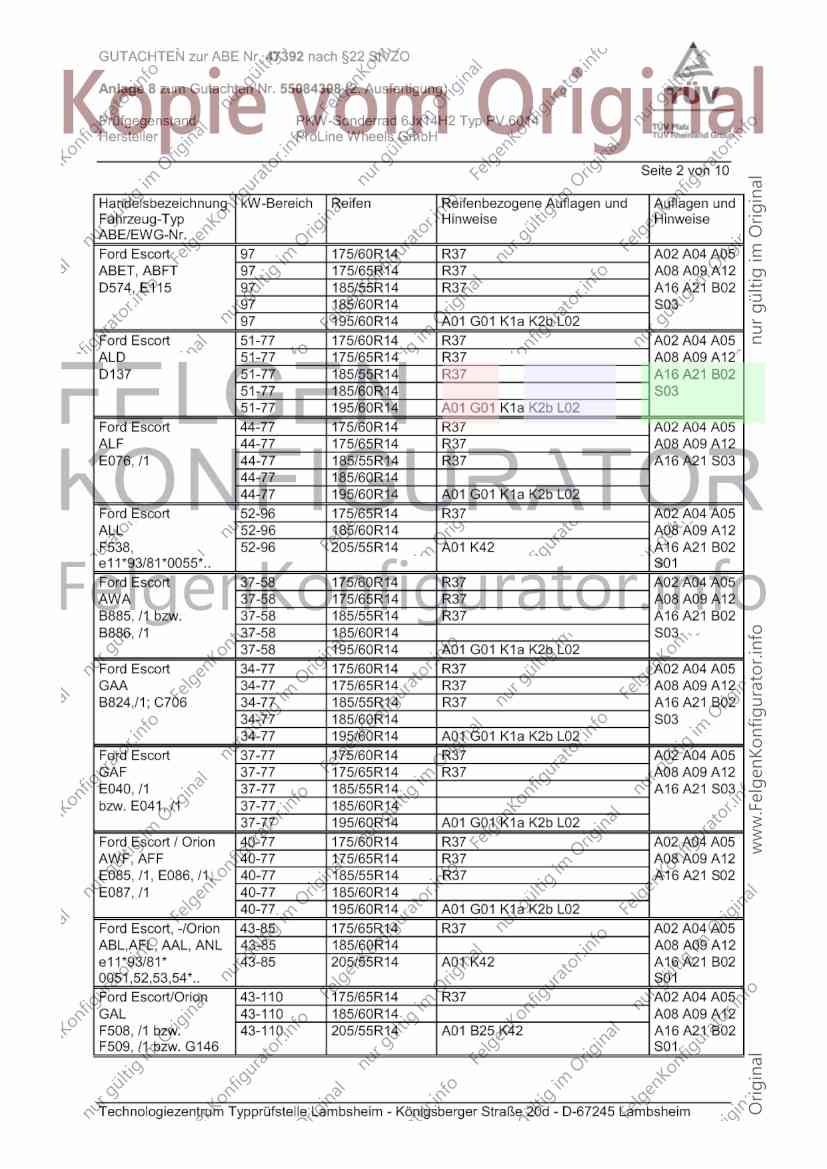

Handelsbezeichnung | kW-Bereich |Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Escort 97 175/60R14 R37 AO2 A04 A05
ABET, ABFT 97 175/65R14 R37 A08 A09 A12
D574, E115 97 185/55R14 R37 A16 A21 BO2
97 185/60R14 S03
97 195/60R14 A01 G01 Kia K2b LO2
Ford Escort 51-77 175/60R14 R37 A02 A04 A05
ALD 51-77 175/65R14 R37 A08 A09 A12
D137 51-77 185/55R14 R37 A16 A21 BO2
51-77 185/60R14 S03
51-77 195/60R14 A01 G01 Kia K2b LO2
Ford Escort 44-77 175/60R14 R37 A02 A04 A05
ALF 44-77 175/65R14 R37 A08 AO9 A12
E076, /1 44-77 185/55R14 R37 A16 A21 S03
44-77 185/60R14
44-77 195/60R14 A01 G01 Kia K2b LO2
Ford Escort 52-96 175/65R14 R37 A02 A04 A05
ALL 52-96 185/60R14 A08 AO09 A12
F538, 52-96 205/55R14 A01 K42 A16 A21 BO2
e11*93/31*0055*.. S01
Ford Escort 37-58 175/60R14 R37 A02 A04 A05
AWA 37-58 175/65R14 R37 A08 A0O9 A12
B885, /1 bzw. 37-58 185/55R14 R37 A16 A21 BO2
B886, /1 37-58 185/60R14 $03
37-58 195/60R14 A01 G01 Kia K2b LO2
Ford Escort 34-77 175/60R14 R37 A02 A04 A05
GAA 34-77 175/65R14 R37 A08 AO9 A12
B824,/1; C706 34-77 185/55R14 R37 A16 A21 BO2
34-77 185/60R14 S03
34-77 195/60R14 A01 G01 Kia K2b LO2
Ford Escort 37-77 175/60R14 R37 A02 A04 A05
GAF 37-77 175/65R14 R37 A08 A0O9 A12
E040, /1 37-77 185/55R14 A16 A21 S03
bzw. E041, /1 37-77 185/60R14
37-77 195/60R14 A01 G01 Kia K2b LO2
Ford Escort / Orion {40-77 175/60R14 R37 AO2 A04 A05
AWF, AFF 40-77 175/65R14 R37 A08 A0O9 A12
E085, /1, E086, /1, 40-77 185/55R14 R37 A16 A21 S02
E087, /1 40-77 185/60R14
40-77 195/60R14 A01 G01 Kia K2b LO2
Ford Escort, -/Orion | 43-85 175/65R14 R37 AO2 A04 A05
ABL,AFL, AAL, ANL | 43-85 185/60R14 A08 A09 A12
e11*93/81* 43-85 205/55R14 A01 K42 A16 A21 BO2
0051,52,53,54*.. S01
Ford Escort/Orion 43-110 175/65R14 R37 A02 A04 A05
GAL 43-110 185/60R14 A08 A09 A12
F508, /1 bzw. 43-110 205/55R14 A01 B25 K42 A16 A21 BO2
F509, /1 bzw. G146 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

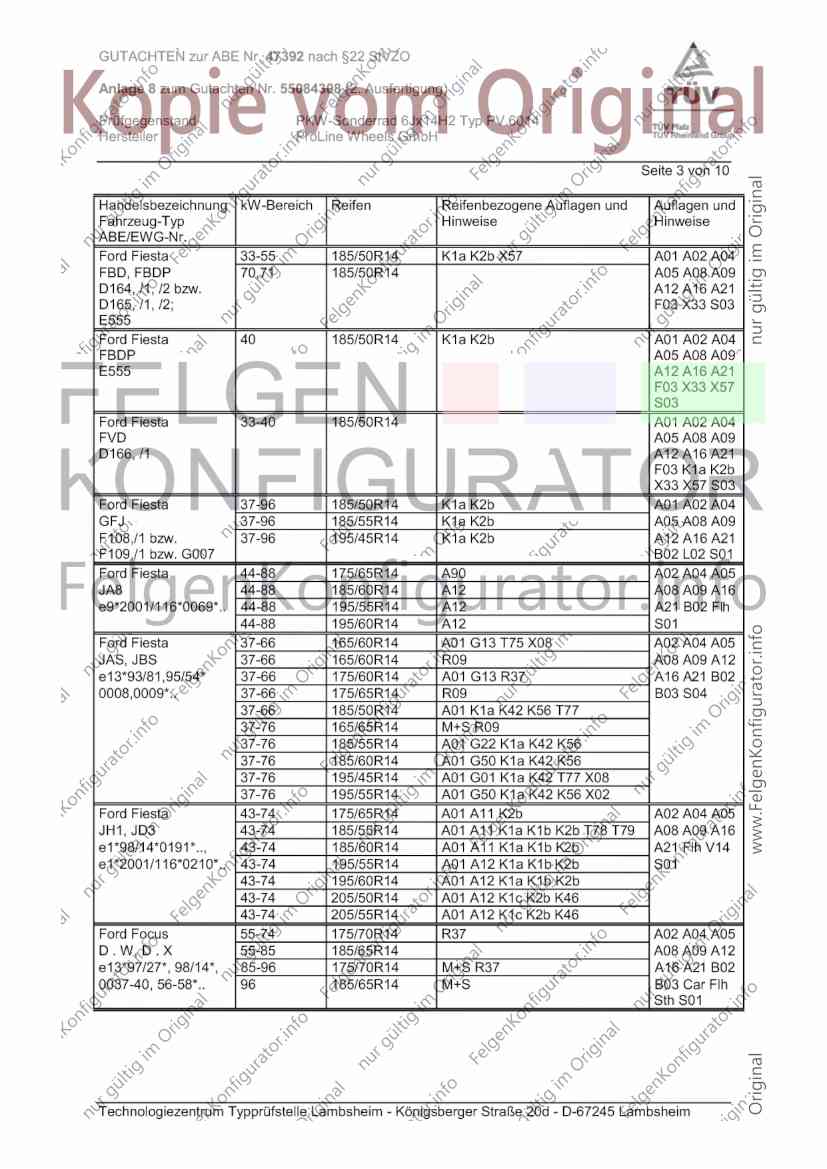

GUTACHTEN zur ABE Nr. 47392 nach 822 StVZO
Anlage 8 zum Gutachten Nr. 55084308 (2. Ausfertigung)
A
TUV
Prüfgegenstand PKW-Sonderrad 6Jx14H2 Typ PV.6014 TÜV Pfalz
Hersteller ProLine Wheels GmbH TUV Rheinland Group
Seite 3 von 10
Handelsbezeichnung | kW-Bereich [Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Fiesta 33-55 185/50R14 Kia K2b X57 A01 AO2 A04
FBD, FBDP 70,71 185/50R14 A05 A08 A09
D164, /1,
/2 bzw. A12 A16 A21
D165, /1, /2; FO3 X33 S03
E555
Ford Fiesta 40 185/50R14 K1a K2b A01 AO2 A04
FBDP A05 A08 A09
E555 A12 A16 A21
FO3 X33 X57
303
Ford Fiesta 33-40 185/50R14 A01 AO2 A04
FVD A05 A08 AO9
D166, /1 A12 A16 A21
FO3 Kia K2b
X33 X57 S03
Ford Fiesta 37-96 185/50R14 K1a K2b A01 AO2 A04
GFJ 37-96 185/55R14 Kia K2b A05 A08 AO9
F108,/1 bzw. 37-96 195/45R14 K1a K2b A12 A16 A21
F109,/1 bzw. G007 BO2 LO2 S01
Ford Fiesta 44-88 175/65R14 A90 AO2 AO4 A05
JA8 44-88 185/60R14 A12 A08 A0O9 A16
e9*2001/116*0069*.. | 44-88 195/55R14 A12 A21 BO2 Fih
44-88 195/60R14 A12 S01
Ford Fiesta 37-66 165/60R14 A01 G13 T75 X08 A02 A04 A05
JAS, JBS 37-66 165/60R14 RO9 A08 AO9 A12
e13*93/81,95/54* 37-66 175/60R14 A01 G13 R37 A16 A21 BO2
0008,0009*.. 37-66 175/65R14 ROY BO3 S04
37-66 185/50R14 A01 Kia K42 K56 T77
37-76 165/65R14 M+S RO9
37-76 185/55R14 A01 G22 Kia K42 K56
37-76 185/60R14 A01 G50 Kia K42 K56
37-76 195/45R14 A01 G01 Kia K42 T77 X08
37-76 195/55R14 A01 G50 Kia K42 K56 X02
Ford Fiesta 43-74 175/65R14 A01 A11 K2b A02 A04 A05
JH1, JD3 43-74 185/55R14 A01 A11 Kia Kib K2b T78 T79 | A08 AO9 A16
e1*98/14*0191*.., 43-74 185/60R14 A01 A11 Kia Kib K2b A21 Fih V14
e1*2001/116*0210*.. | 43-74 195/55R14 A01 A12 Kia Kib K2b S01
43-74 195/60R14 A01 A12 Kia Kib K2b
43-74 205/50R14 A01 A12 Kic K2b K46
43-74 205/55R14 A01 A12 Kic K2b K46
Ford Focus 55-74 175/70R14 R37 AO2 A04 A05
D.W,D.X 55-85 185/65R14 A08 A09 A12
e13*97/27*, 98/14*, | 85-96 175/70R14 M+S R37 A16 A21 BO2
0037-40, 56-58*.. 96 185/65R14 M+S BO3 Car Flh
Sth S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

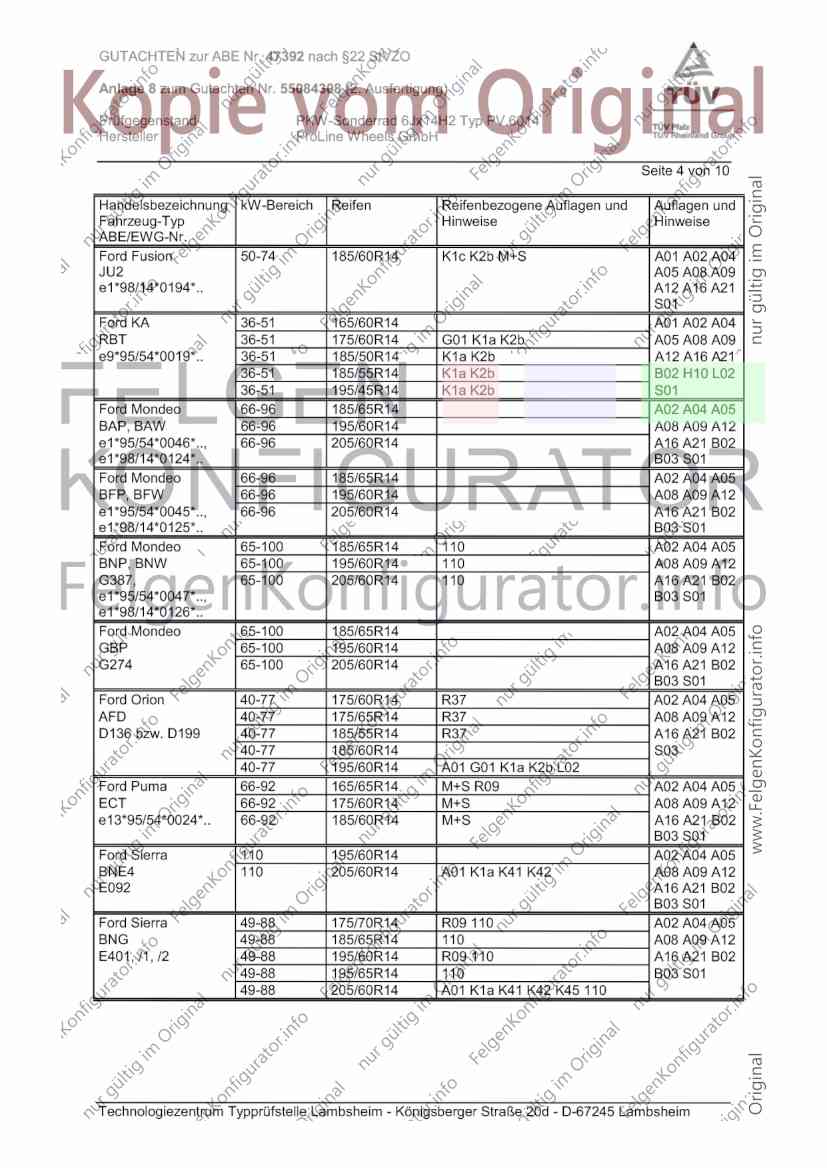

GUTACHTEN zur ABE Nr. 47392 nach 822 StVZO
Anlage 8 zum Gutachten Nr. 55084308 (2. Ausfertigung)
A
TUV
Prüfgegenstand PKW-Sonderrad 6Jx14H2 Typ PV.6014 TÜV Pfalz
Hersteller ProLine Wheels GmbH TUV Rheinland Group
Seite 4 von 10
Handelsbezeichnung |kW-Bereich |Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Fusion 50-74 185/60R14 K1c K2b M+S A01 AO2 A04
JU2 A05 A08 AO9
e1*98/14*0194*.. A12 A16 A21
S01
Ford KA 36-51 165/60R14 A01 A02 A04
RBT 36-51 175/60R14 G01 Kia K2b A05 A08 A09
e9*95/54*0019*.. 36-51 185/50R14 Kia K2b A12 A16 A21
36-51 185/55R14 Kia K2b BO2 H10 LO2
36-51 195/45R14 Kia K2b S01
Ford Mondeo 66-96 185/65R14 A02 A04 A05
BAP, BAW 66-96 195/60R14 A038 AO09 A12
e1*95/54*0046*.., 66-96 205/60R14 A16 A21 BO2
e1*98/14*0124*.. BO3 S01
Ford Mondeo 66-96 185/65R14 A02 AO4 A05
BFP, BFW 66-96 195/60R14 A08 A09 A12
e1*95/54*0045*.., 66-96 205/60R14 A16 A21 BO2
e1*98/14*0125*.. BO3 S01
Ford Mondeo 65-100 185/65R14 110 A02 AO4 A05
BNP, BNW 65-100 195/60R14 110 A08 A09 A12
G387, 65-100 205/60R14 110 A16 A21 BO2
e1*95/54*0047*.., BO3 S01
e1*98/14*0126*..
Ford Mondeo 65-100 185/65R14 A02 AO4 A05
GBP 65-100 195/60R14 A08 A09 A12
G274 65-100 205/60R14 A16 A21 B02
BO3 S01
Ford Orion 40-77 175/60R14 R37 AO2 A04 A05
AFD 40-77 175/65R14 R37 A08 A09 A12
D136 bzw. D199 40-77 185/55R14 R37 A16 A21 BO2
40-77 185/60R14 S03
40-77 195/60R14 A01 601 Kia K2b LO2
Ford Puma 66-92 165/65R14 M+S R09 A02 A04 A05
ECT 66-92 175/60R14 M+S A08 AO9 A12
e13*95/54*0024*.. 66-92 185/60R14 M+S A16 A21 BO2
BO3 S01
Ford Sierra 110 195/60R14 A02 A04 A05
BNE4 110 205/60R14 A01 Kia K41 K42 A08 A09 A12
E092 A16 A21 BO2
BO3 S01
Ford Sierra 49-88 175/70R14 RO9 110 AO2 A04 A05
BNG 49-88 185/65R14 110 A08 AO9 A12
E401, /1, /2 49-88 195/60R14 RO9 110 A16 A21 BO2
49-88 195/65R14 110 BO3 S01
49-88 205/60R14 A01 Kia K41 K42 K45 110
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

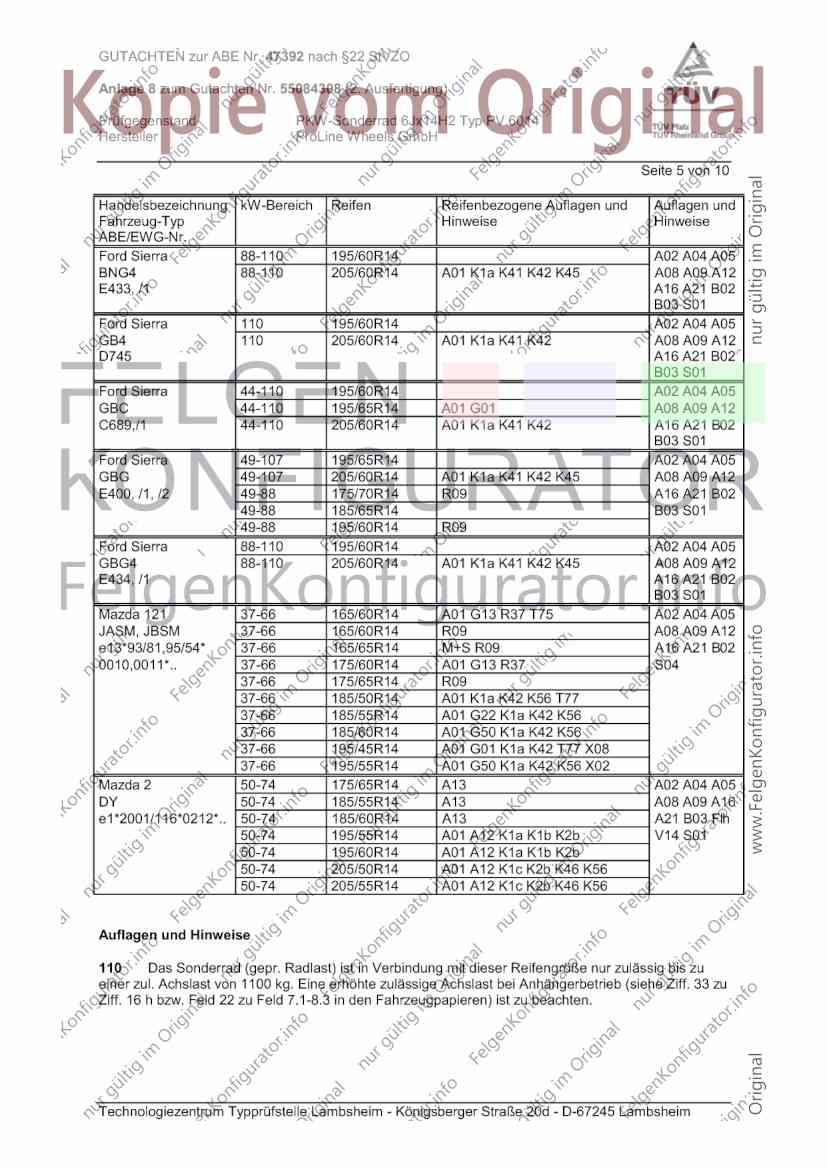

GUTACHTEN zur ABE Nr. 47392 nach 822 StVZO
Anlage 8 zum Gutachten Nr. 55084308 (2. Ausfertigung)
A
TUV
Prüfgegenstand PKW-Sonderrad 6Jx14H2 Typ PV.6014 TÜV Pfalz
Hersteller ProLine Wheels GmbH TUV Rheinland Group
Seite 5 von 10
Handelsbezeichnung | kW-Bereich |Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Sierra 88-110 195/60R14 AO2 A04 A05
BNG4 88-110 205/60R14 A01 Kia K41 K42 K45 A08 A09 A12
E433, /1 A16 A21 BO2
BO3 S01
Ford Sierra 110 195/60R14 AO2 A04 A05
GB4 110 205/60R14 A01 Kia K41 K42 A08 A0O9 A12
D745 A16 A21 BO2
BO3 S01
Ford Sierra 44-110 195/60R14 AO2 A04 A05
GBC 44-110 195/65R14 A01 G01 A08 A09 A12
C689, /1 44-110 205/60R14 A01 Kia K41 K42 A16 A21 BO2
BO3 S01
Ford Sierra 49-107 195/65R14 AO2 A04 A05
GBG 49-107 205/60R14 A01 Kia K41 K42 K45 A08 A09 A12
E400, /1, /2 49-88 175/70R14 RO9 A16 A21 BO2
49-88 185/65R14 BO3 S01
49-88 195/60R14 ROY
Ford Sierra 88-110 195/60R14 AO2 A04 A05
GBG4 88-110 205/60R14 A01 Kia K41 K42 K45 A08 A09 A12
E434, /1 A16 A21 BO2
BO3 S01
Mazda 121 37-66 165/60R14 A01 G13 R37 T75 A02 AO4 A05
JASM, JBSM 37-66 165/60R14 RO9 A08 AO9 A12
e13*93/81,95/54* 37-66 165/65R14 M+S R09 A16 A21 BO2
0010,0011*.. 37-66 175/60R14 A01 G13 R37 S04
37-66 175/65R14 ROY
37-66 185/50R14 A01 Kia K42 K56 T77
37-66 185/55R14 A01 G22 Kia K42 K56
37-66 185/60R14 A01 G50 Kia K42 K56
37-66 195/45R14 A01 G01 Kia K42 T77 X08
37-66 195/55R14 A01 G50 Kia K42 K56 X02
Mazda 2 50-74 175/65R14 A13 AO2 A04 A05
DY 50-74 185/55R14 A13 A08 A09 A16
e1*2001/116*0212*.. | 50-74 185/60R14 A13 A21 BO3 Fih
50-74 195/55R14 A01 A12 Kia Kib K2b V14 S01
50-74 195/60R14 A01 A12 Kia Kib K2b
50-74 205/50R14 A01 A12 Kic K2b K46 K56
50-74 205/55R14 A01 A12 Kic K2b K46 K56
Auflagen und Hinweise
110 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1100 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

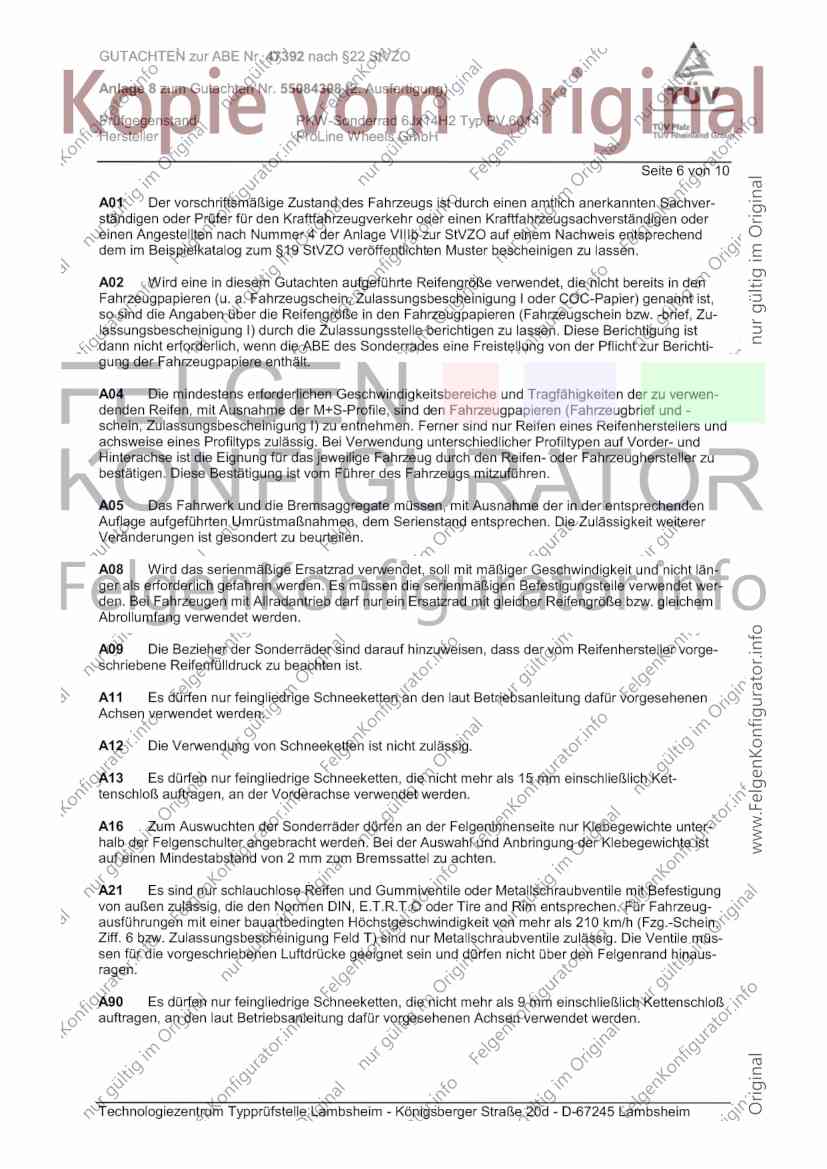

GUTACHTEN zur ABE Nr. 47392 nach 822 StVZO /\
Anlage 8 zum Gutachten Nr. 55084308 (2. Ausfertigung) TUV
Prüfgegenstand PKW-Sonderrad 6Jx14H2 Typ PV.6014 TOV Platz
Hersteller ProLine Wheels GmbH TUV Rheinland Group
Seite 6 von 10
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIllb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum 819 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung | oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zu-
lassungsbescheinigung |) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung |) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers und
achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A0O8 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ket-
tenschloß auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für Fahrzeug-
ausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein,
Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die Ventile müs-
sen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand hinaus-
ragen.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloß
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47392 nach 822 StVZO /\
Anlage 8 zum Gutachten Nr. 55084308 (2. Ausfertigung) TUV
Prüfgegenstand PKW-Sonderrad 6Jx14H2 Typ PV.6014 TOV Pfakz
Hersteller ProLine Wheels GmbH TUV Rheinland Group

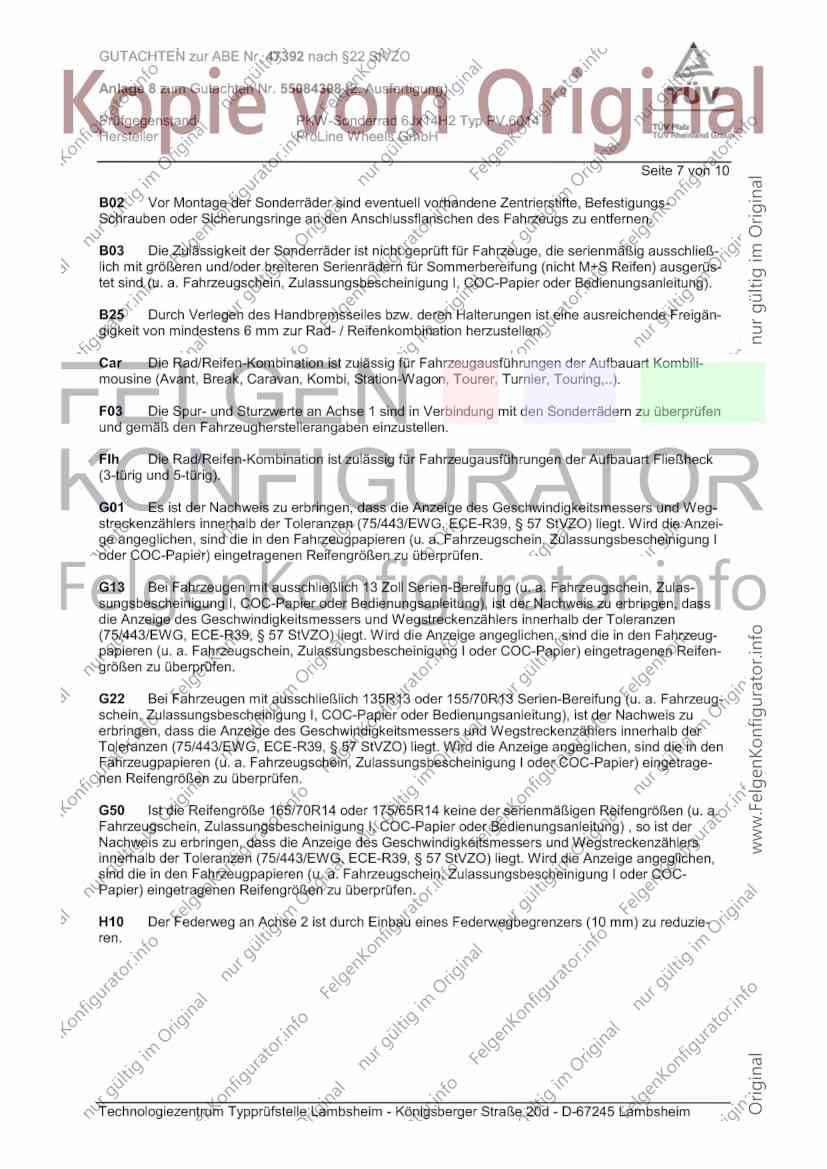

Seite 7 von 10
BO2 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschlieR-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung |, COC-Papier oder Bedienungsanleitung).
B25 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende Freigän-
gigkeit von mindestens 6 mm zur Rad- / Reifenkombination herzustellen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
F03 Die Spur- und Sturzwerte an Achse 1 sind in Verbindung mit den Sonderrädern zu überprüfen
und gemäß den Fahrzeugherstellerangaben einzustellen.
Fih Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung |
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G13 Bei Fahrzeugen mit ausschließlich 13 Zoll Serien-Bereifung (u. a. Fahrzeugschein, Zulas-
sungsbescheinigung |, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, 8 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung | oder COC-Papier) eingetragenen Reifen-
größen zu überprüfen.
G22 Bei Fahrzeugen mit ausschließlich 135R13 oder 155/70R13 Serien-Bereifung (u. a. Fahrzeug-
schein, Zulassungsbescheinigung |, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung | oder COC-Papier) eingetrage-
nen Reifengrößen zu überprüfen.
G50 Ist die Reifengröße 165/70R14 oder 175/65R14 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung |, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, 8 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung | oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
H10 Der Federweg an Achse 2 ist durch Einbau eines Federwegbegrenzers (10 mm) zu reduzie-
ren.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47392 nach 822 StVZO A
Anlage 8 zum Gutachten Nr. 55084308 (2. Ausfertigung) TUV
Prüfgegenstand PKW-Sonderrad 6Jx14H2 Typ PV.6014 TOV Platz
Hersteller ProLine Wheels GmbH TUV Rheinland Group

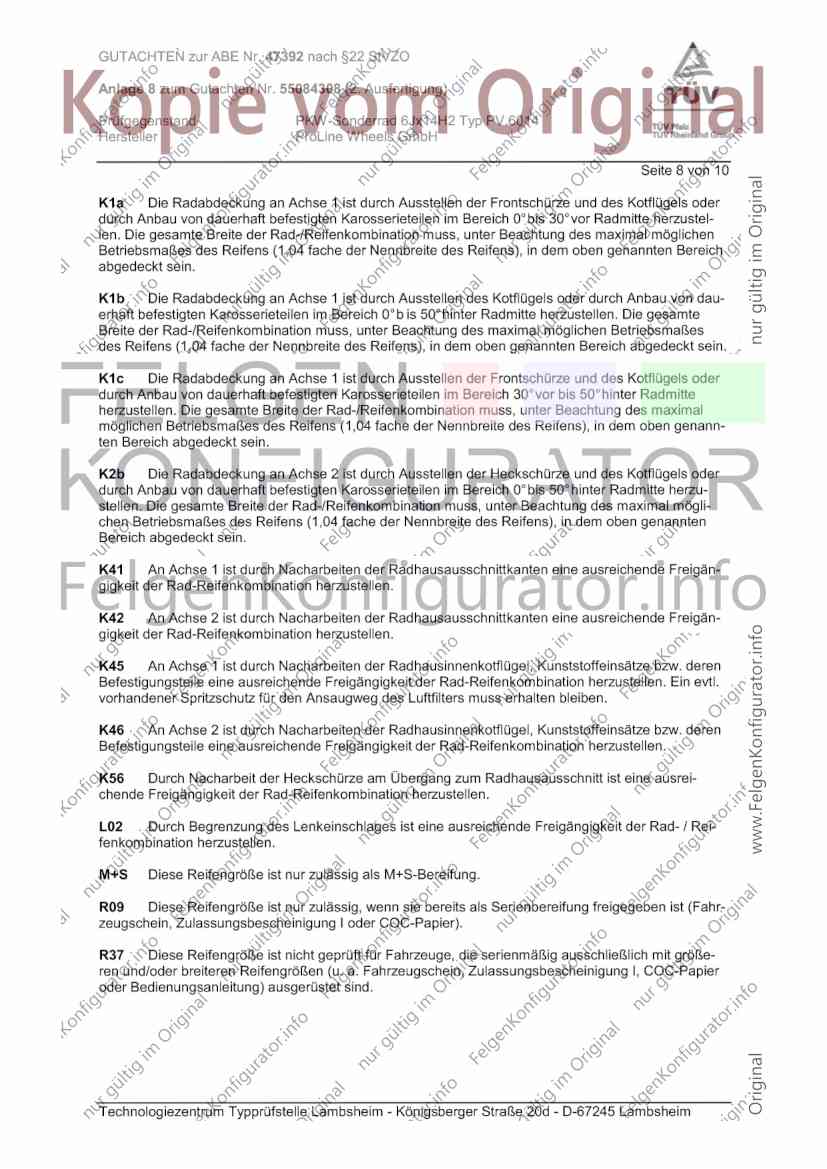

Seite 8 von 10
Kia Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich O°bis 30°vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
Kib Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dau-
erhaft befestigten Karosserieteilen im Bereich 0°b is 50°hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Kic Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich O°bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsatze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
LO2 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
ROQ Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist (Fahr-
zeugschein, Zulassungsbescheinigung | oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung |, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47392 nach 822 StVZO A
Anlage 8 zum Gutachten Nr. 55084308 (2. Ausfertigung) TUV
Prüfgegenstand PKW-Sonderrad 6Jx14H2 Typ PV.6014 TOV Platz
Hersteller ProLine Wheels GmbH TUV Rheinland Group

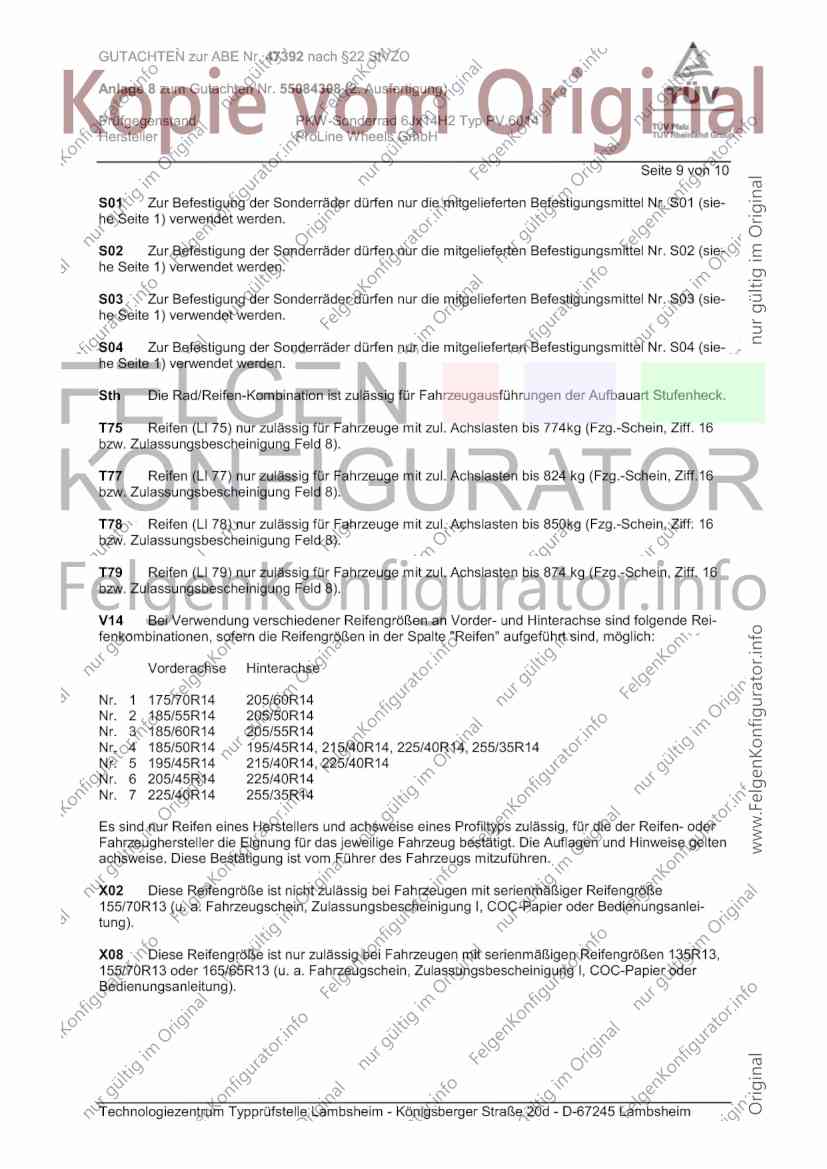

Seite 9 von 10
$01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (sie-
he Seite 1) verwendet werden.
$02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. SO2 (sie-
he Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (sie-
he Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (sie-
he Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T75 Reifen (LI 75) nur zulässig für Fahrzeuge mit zul. Achslasten bis 774kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T77 Reifen (LI 77) nur zulässig für Fahrzeuge mit zul. Achslasten bis 824 kg (Fzg.-Schein, Ziff.16
bzw. Zulassungsbescheinigung Feld 8).
T78 Reifen (LI 78) nur zulässig für Fahrzeuge mit zul. Achslasten bis 850kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V14 _ Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/70R14 205/60R14
Nr. 2 185/55R14 205/50R14
Nr. 3 185/60R14 205/55R14
Nr. 4 185/50R14 195/45R14, 215/40R14, 225/40R14, 255/35R14
Nr. 5 195/45R14 215/40R14, 225/40R14
Nr. 6 205/45R14 225/40R14
Nr. 7 225/40R14 255/35R14
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulassig, fur die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X02 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
155/70R13 (u. a. Fahrzeugschein, Zulassungsbescheinigung |, COC-Papier oder Bedienungsanlei-
tung).
X08 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßigen Reifengrößen 135R13,
155/70R13 oder 165/65R13 (u. a. Fahrzeugschein, Zulassungsbescheinigung |, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47392 nach 822 StVZO /\
Anlage 8 zum Gutachten Nr. 55084308 (2. Ausfertigung) TUV
Prüfgegenstand PKW-Sonderrad 6Jx14H2 Typ PV.6014 TOV Platz
Hersteller ProLine Wheels GmbH TUV Rheinland Group

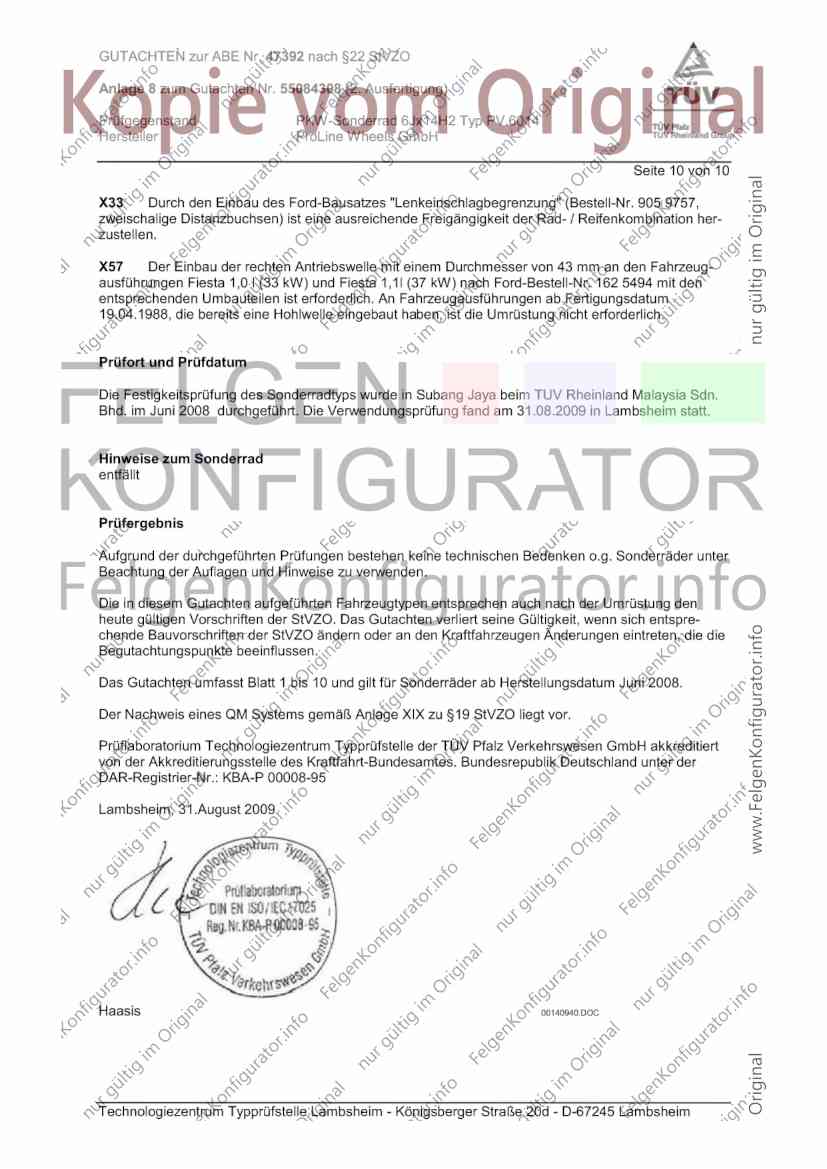

Seite 10 von 10
X33 Durch den Einbau des Ford-Bausatzes "Lenkeinschlagbegrenzung" (Bestell-Nr. 905 9757,
zweischalige Distanzbuchsen) ist eine ausreichende Freigängigkeit der Rad- / Reifenkombination her-
zustellen.
X57 _ Der Einbau der rechten Antriebswelle mit einem Durchmesser von 43 mm an den Fahrzeug-
ausführungen Fiesta 1,0 | (33 kW) und Fiesta 1,11 (37 kW) nach Ford-Bestell-Nr. 162 5494 mit den
entsprechenden Umbauteilen ist erforderlich. An Fahrzeugausführungen ab Fertigungsdatum
19.04.1933, die bereits eine Hohlwelle eingebaut haben, ist die Umrüstung nicht erforderlich.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Subang Jaya beim TUV Rheinland Malaysia Sdn.
Bhd. im Juni 2008 durchgeführt. Die Verwendungsprüfung fand am 31.08.2009 in Lambsheim statt.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Juni 2008.
Der Nachweis eines QM Systems gemäß Anlage XIX zu 819 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 31.August 2009
Prifiaboratorium
Ni.KBA-P O0008-S)
„ Reg.
Haasis 00140940.D0C
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
