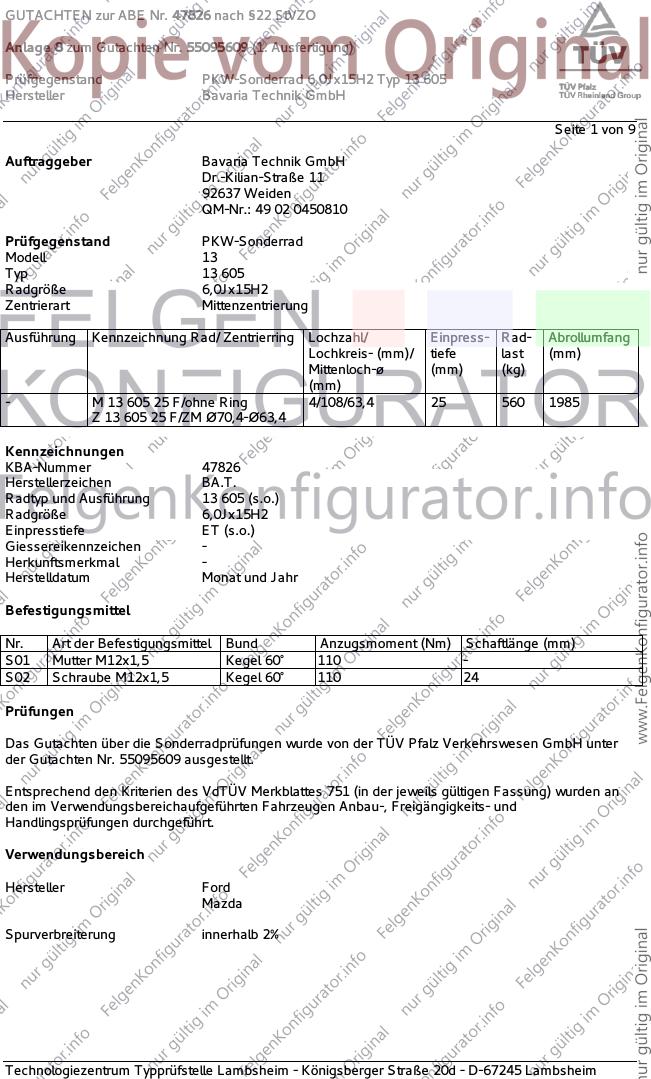

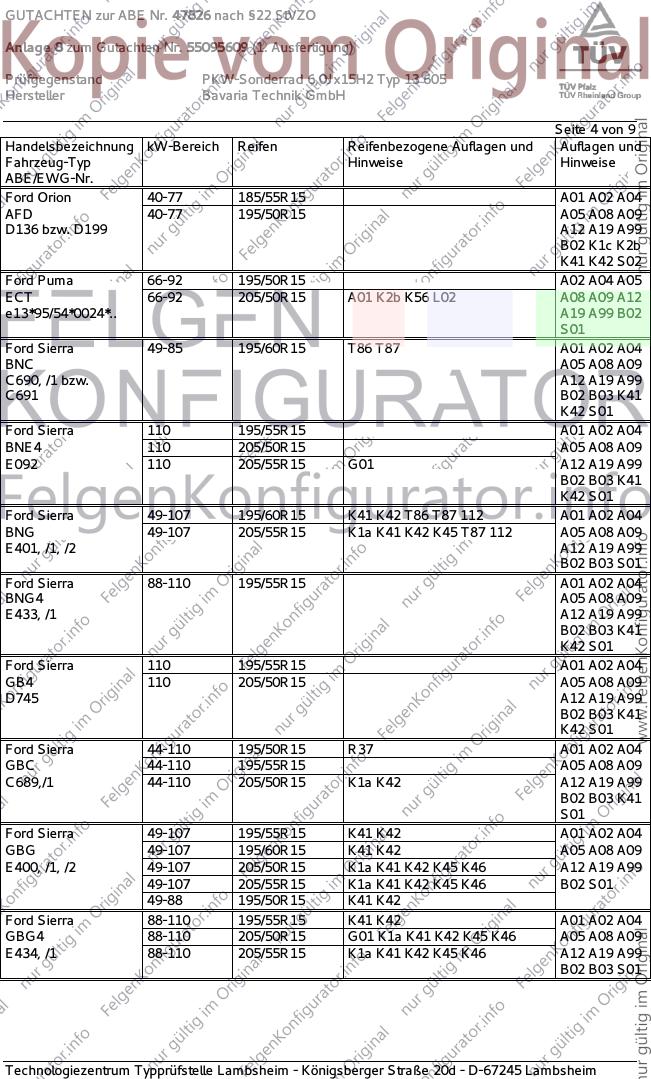

GUTACHTEN zur ABE Nr. 47826 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55095609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ 13 605
Hersteller Bavaria Technik GmbH
Seite 1 von 9
Auftraggeber Bavaria Technik GmbH
Dr.-Kilian-Straße 11
92637 Weiden
QM-Nr.: 49 02 0450810
Prüfgegenstand PKW-Sonderrad
Modell 13
Typ 13 605
Radgröße 6,0Jx15H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- M 13 605 25 F/ohne Ring 4/108/63,4 25 560 1985
Z 13 605 25 F/ZM Ø70,4-Ø63,4
Kennzeichnungen
KBA-Nummer 47826
Herstellerzeichen BA.T.
Radtyp und Ausführung 13 605 (s.o.)
Radgröße 6,0Jx15H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Schraube M12x1,5 Kegel 60° 110 24
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55095609 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Mazda
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47826 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55095609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ 13 605
Hersteller Bavaria Technik GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Escort 97 185/55R15 A01 A02 A04
ABET, ABFT 97 195/50R15 A05 A08 A09
D574, E115 A12 A19 A99
B02 K1c K2b
K41 K42 S02
Ford Escort 51-77 185/55R15 A01 A02 A04
ALD 51-77 195/50R15 A05 A08 A09
D137 A12 A19 A99
B02 K1c K2b
K41 K42 S02
Ford Escort 44-77 185/55R15 A01 A02 A04
ALF 44-77 195/50R15 A05 A08 A09
E076, /1 A12 A19 A99
B02 K1c K2b
K41 K42 S02
Ford Escort 52-96 185/55R15 A01 A02 A04
ALL 52-96 195/50R15 K46 A05 A08 A09
F538, A12 A19 A99
e11*93/81*0055*.. B02 K1a K2b
K42 S01
Ford Escort 37-58 185/55R15 A01 A02 A04
AWA 37-58 195/50R15 A05 A08 A09
B885, /1 bzw. A12 A19 A99
B886, /1 B02 K1c K2b
K41 K42 S02
Ford Escort 34-77 185/55R15 A01 A02 A04
GAA 34-77 195/50R15 A05 A08 A09
B824,/1; C706 A12 A19 A99
B02 K1c K2b
K41 K42 S02
Ford Escort 37-77 185/55R15 A01 A02 A04
GAF 37-77 195/50R15 A05 A08 A09
E040, /1 A12 A19 A99
bzw. E041, /1 B02 K1c K2b
K41 K42 S02
Ford Escort / Orion 40-77 185/55R15 A01 A02 A04
AWF, AFF 40-77 195/50R15 A05 A08 A09
E085, /1, E086, /1, A12 A19 A99
E087, /1 B02 K1c K2b
K41 K42 S02
Ford Escort, -/Orion 43-85 185/55R15 A01 A02 A04
ABL,AFL, AAL, ANL 43-85 195/50R15 K46 A05 A08 A09
e11*93/81* A12 A19 A99
0051,52,53,54*.. B02 K1a K2b
K42 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47826 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55095609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ 13 605
Hersteller Bavaria Technik GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Escort/Orion 43-110 185/55R15 R37 A01 A02 A04
GAL 43-110 195/50R15 A05 A08 A09
F508, /1 bzw. A12 A19 A99
F509, /1 bzw. G146 B02 K1c K2b
K41 K42 S01
Ford Fiesta 37-96 195/45R15 A01 A02 A04
GFJ A05 A08 A09
F108,/1 bzw. A12 A19 A99
F109,/1 bzw. G007 B02 F01 K1c
K2c K41 K42
S01
Ford Fiesta 44-88 185/55R15 K1c K2b K41 K45 R37 A01 A02 A04
JA8, JR8 44-88 195/50R15 K1c K2b K32 K41 K44 K45 A05 A08 A09
e9*2001/116*0069*..; 44-88 205/50R15 K1c K2b K32 K41 K43 K44 K45 A12 A19 A99
e9*2007/46*0002*.. B02 Flh V15
S01
Ford Fiesta 37-76 195/45R15 G22 A01 A02 A04
JAS, JBS A05 A08 A09
e13*93/81,95/54* A12 A19 A99
0008,0009*.. B02 K1c K2c
K41 K42 K56
S01
Ford KA 36-51 195/45R15 K1c K2b A01 A02 A04
RBT A05 A08 A09
e9*95/54*0019*.. A12 A19 A99
B02 H15 K46
L02 S01
Ford Mondeo 66-125 195/60R15 K1a K42 R09 A01 A02 A04
BAP, BAW 66-125 205/55R15 K1a K2b K42 Z15 A05 A08 A09
e1*95/54*0046*.., 66-96 195/55R15 K1a K42 M+S R09 T84 T85 A12 A19 A99
e1*98/14*0124*.. 66-96 195/55R15 K1a K42 T84 T85 Z14 B02 B03 S01
66-96 205/50R15 K1a K2b K42
Ford Mondeo 66-125 195/60R15 K1a K42 R09 A01 A02 A04
BFP, BFW 66-125 205/55R15 K1a K2b K42 Z15 A05 A08 A09
e1*95/54*0045*.., 66-96 195/55R15 K1a K42 M+S R09 T84 T85 A12 A19 A99
e1*98/14*0125*.. 66-96 195/55R15 K1a K42 T84 T85 Z14 B02 B03 S01
66-96 205/50R15 K1a K2b K42
Ford Mondeo 65-100 195/55R15 M+S R09 T85 A01 A02 A04
BNP, BNW 65-100 205/50R15 T85 T86 A05 A08 A09
G387, 65-125 195/60R15 R09 T86 T87 T88 A12 A19 A99
e1*95/54*0047*.., 65-125 205/55R15 T87 T88 Z15 B02 B03 K1a
e1*98/14*0126*.. K42 S01
Ford Mondeo 65-100 195/55R15 T84 T85 Z14 A01 A02 A04
GBP 65-100 205/50R15 A05 A08 A09
G274 65-125 195/55R15 M+S R09 T84 T85 A12 A19 A99
65-125 195/60R15 R09 B02 B03 K1a
65-125 205/55R15 Z15 K42 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47826 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55095609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ 13 605
Hersteller Bavaria Technik GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Orion 40-77 185/55R15 A01 A02 A04
AFD 40-77 195/50R15 A05 A08 A09
D136 bzw. D199 A12 A19 A99
B02 K1c K2b
K41 K42 S02
Ford Puma 66-92 195/50R15 A02 A04 A05
ECT 66-92 205/50R15 A01 K2b K56 L02 A08 A09 A12
e13*95/54*0024*.. A19 A99 B02
S01
Ford Sierra 49-85 195/60R15 T86 T87 A01 A02 A04
BNC A05 A08 A09
C690, /1 bzw. A12 A19 A99
C691 B02 B03 K41
K42 S01
Ford Sierra 110 195/55R15 A01 A02 A04
BNE4 110 205/50R15 A05 A08 A09
E092 110 205/55R15 G01 A12 A19 A99
B02 B03 K41
K42 S01
Ford Sierra 49-107 195/60R15 K41 K42 T86 T87 112 A01 A02 A04
BNG 49-107 205/55R15 K1a K41 K42 K45 T87 112 A05 A08 A09
E401, /1, /2 A12 A19 A99
B02 B03 S01
Ford Sierra 88-110 195/55R15 A01 A02 A04
BNG4 A05 A08 A09
E433, /1 A12 A19 A99
B02 B03 K41
K42 S01
Ford Sierra 110 195/55R15 A01 A02 A04
GB4 110 205/50R15 A05 A08 A09
D745 A12 A19 A99
B02 B03 K41
K42 S01
Ford Sierra 44-110 195/50R15 R37 A01 A02 A04
GBC 44-110 195/55R15 A05 A08 A09
C689,/1 44-110 205/50R15 K1a K42 A12 A19 A99
B02 B03 K41
S01
Ford Sierra 49-107 195/55R15 K41 K42 A01 A02 A04
GBG 49-107 195/60R15 K41 K42 A05 A08 A09
E400, /1, /2 49-107 205/50R15 K1a K41 K42 K45 K46 A12 A19 A99
49-107 205/55R15 K1a K41 K42 K45 K46 B02 S01
49-88 195/50R15 K41 K42
Ford Sierra 88-110 195/55R15 K41 K42 A01 A02 A04
GBG4 88-110 205/50R15 G01 K1a K41 K42 K45 K46 A05 A08 A09
E434, /1 88-110 205/55R15 K1a K41 K42 K45 K46 A12 A19 A99
B02 B03 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47826 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55095609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ 13 605
Hersteller Bavaria Technik GmbH
Seite 5 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Street-KA 70 195/50R15 A01 K1a K1b K2b K45 M+S A02 A04 A05
RL2 A08 A09 A12
e9*2001/116*0047*.. A19 A99 B02
Cbo S01
Mazda 121 37-66 195/45R15 G22 T78 A01 A02 A04
JASM, JBSM A05 A08 A09
e13*93/81,95/54* A12 A19 A99
0010,0011*.. B02 K1c K2c
K41 K42 K56
S01
Auflagen und Hinweise
112 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1120 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47826 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55095609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ 13 605
Hersteller Bavaria Technik GmbH
Seite 6 von 9
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A99 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte im
Felgenbett angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen
Abstand von 2 mm zum Bremssattel zu achten.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
F01 Die Sonderräder sind nur zulässig an Fahrzeugen mit Stabilisator an Achse 1.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G22 Bei Fahrzeugen mit ausschließlich 135R13 oder 155/70R13 Serien-Bereifung (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
H15 Der Federweg an Achse 2 ist durch Einbau eines Federwegsbegrenzers (15 mm) zu
reduzieren.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47826 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55095609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ 13 605
Hersteller Bavaria Technik GmbH
Seite 7 von 9
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47826 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55095609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ 13 605
Hersteller Bavaria Technik GmbH
Seite 8 von 9
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
T78 Reifen (LI 78) nur zulässig für Fahrzeuge mit zul. Achslasten bis 850kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/45R15 215/40R15, 245/35R15
Nr. 4 195/50R15 205/50R15, 215/45R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 215/40R15 245/35R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Z14 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 14-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim im August 2009 durchgeführt. Die
Verwendungsprüfung fand am 17.9.2009 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47826 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55095609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ 13 605
Hersteller Bavaria Technik GmbH
Seite 9 von 9

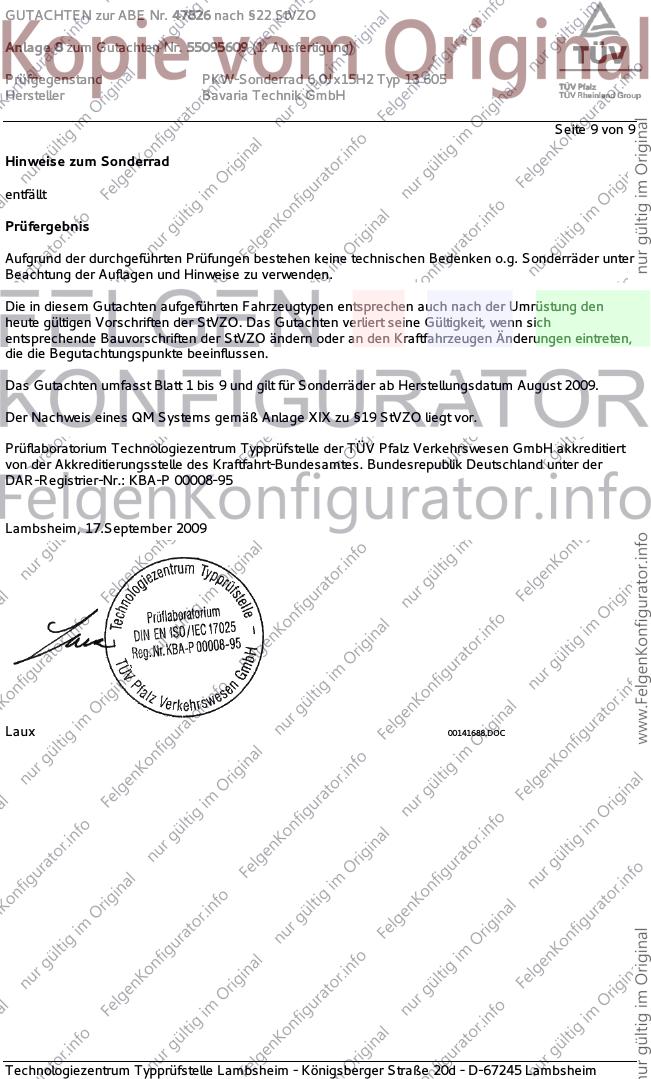

Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum August 2009.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 17.September 2009
Laux 00141688.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
