GUTACHTEN zur ABE Nr. 46763 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55111806 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ W2-7516
Hersteller Bay-Wheels GmbH
Seite 1 von 11
Auftraggeber Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
Prüfgegenstand PKW-Sonderrad
Modell W2
Typ W2-7516
Radgröße 7,5Jx16H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X3 W2-7516 X3/ohne Ring 4/108/63,4 37 580 1935
Kennzeichnungen
KBA-Nummer 46763
Herstellerzeichen MAM
Radtyp und Ausführung W2-7516 (s.o.)
Radgröße 7,5Jx16H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen Baoding (Firmenlogo)
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Schraube M12x1,5 Kegel 60° 110 28
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55111806 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Mazda
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46763 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55111806 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ W2-7516
Hersteller Bay-Wheels GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Cougar 96 205/55R16 R37 A01 A02 A04
BCV 96-125 215/50R16 K2b A05 A08 A09
e9*96/79*0027*.. 96-125 225/50R16 K1a K2b K44 L02 A12 A14 A19
96-151 205/55R16 M+S B02 B03 K46
K56 V16 S01
Ford Escort 97 205/45R16 G01 A01 A02 A04
ABET, ABFT 97 215/40R16 A05 A08 A09
D574, E115 A12 A14 A19
B02 K1a K2b
K41 K42 K45
L02 S02
Ford Escort 51-77 205/45R16 G01 A01 A02 A04
ALD 51-77 215/40R16 A05 A08 A09
D137 A12 A14 A19
B02 K1a K2b
K41 K42 K45
L02 S02
Ford Escort 44-77 205/45R16 G01 A01 A02 A04
ALF 44-77 215/40R16 A05 A08 A09
E076, /1 A12 A14 A19
B02 K1a K2b
K41 K42 K45
L02 S02
Ford Escort 52-96 205/45R16 G01 L02 A01 A02 A04
ALL 52-96 215/40R16 L02 A05 A08 A09
F538, A12 A14 A19
e11*93/81*0055*.. B02 K1a K41
K42 K45 S01
Ford Escort 37-77 205/45R16 G01 A01 A02 A04
GAF 37-77 215/40R16 A05 A08 A09
E040, /1 A12 A14 A19
bzw. E041, /1 B02 K1a K2b
K41 K42 K45
L02 S02
Ford Escort / Orion 40-77 205/45R16 G01 A01 A02 A04
AWF, AFF 40-77 215/40R16 A05 A08 A09
E085, /1, E086, /1, A12 A14 A19
E087, /1 B02 K1a K2b
K41 K42 K45
L02 S02
Ford Escort, -/Orion 43-85 205/45R16 G01 L02 A01 A02 A04
ABL,AFL, AAL, ANL 43-85 215/40R16 L02 A05 A08 A09
e11*93/81* A12 A14 A19
0051,52,53,54*.. B02 K1a K41
K42 K45 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46763 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55111806 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ W2-7516
Hersteller Bay-Wheels GmbH

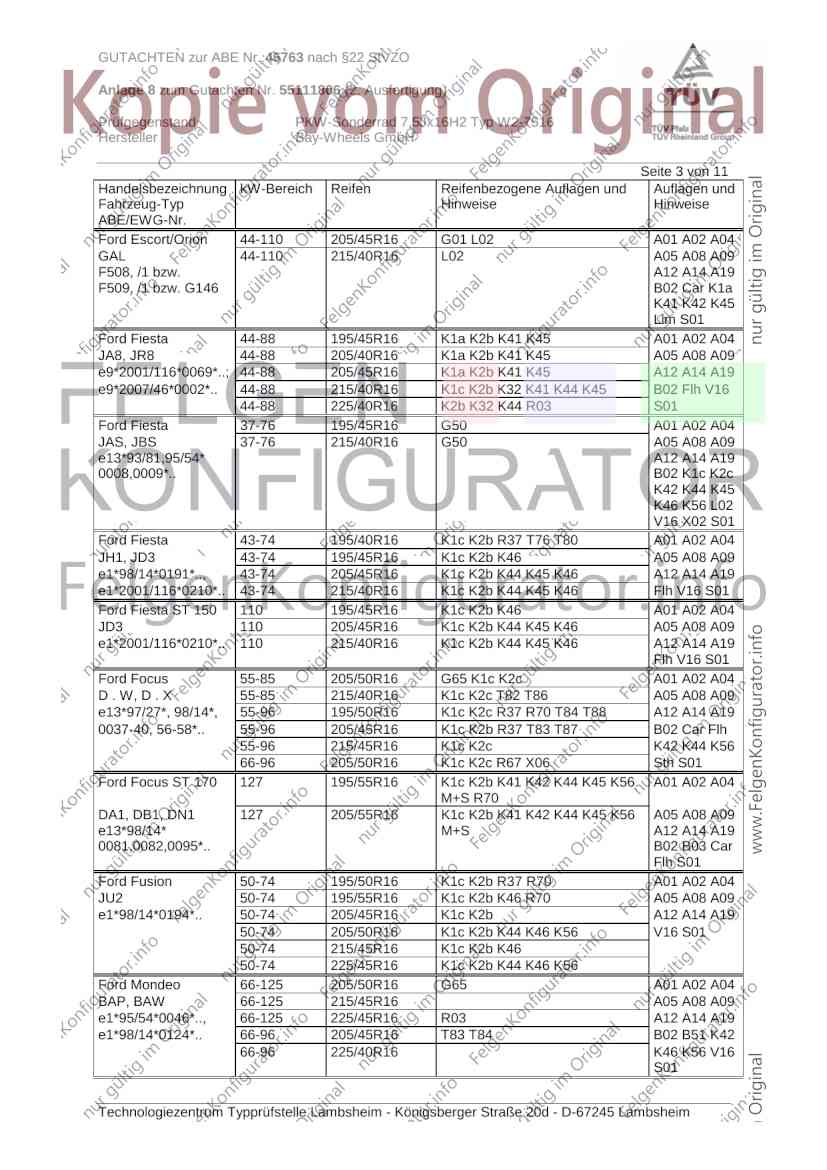

Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Escort/Orion 44-110 205/45R16 G01 L02 A01 A02 A04
GAL 44-110 215/40R16 L02 A05 A08 A09
F508, /1 bzw. A12 A14 A19
F509, /1 bzw. G146 B02 Car K1a
K41 K42 K45
Lim S01
Ford Fiesta 44-88 195/45R16 K1a K2b K41 K45 A01 A02 A04
JA8, JR8 44-88 205/40R16 K1a K2b K41 K45 A05 A08 A09
e9*2001/116*0069*..; 44-88 205/45R16 K1a K2b K41 K45 A12 A14 A19
e9*2007/46*0002*.. 44-88 215/40R16 K1c K2b K32 K41 K44 K45 B02 Flh V16
44-88 225/40R16 K2b K32 K44 R03 S01
Ford Fiesta 37-76 195/45R16 G50 A01 A02 A04
JAS, JBS 37-76 215/40R16 G50 A05 A08 A09
e13*93/81,95/54* A12 A14 A19
0008,0009*.. B02 K1c K2c
K42 K44 K45
K46 K56 L02
V16 X02 S01
Ford Fiesta 43-74 195/40R16 K1c K2b R37 T76 T80 A01 A02 A04
JH1, JD3 43-74 195/45R16 K1c K2b K46 A05 A08 A09
e1*98/14*0191*.., 43-74 205/45R16 K1c K2b K44 K45 K46 A12 A14 A19
e1*2001/116*0210*.. 43-74 215/40R16 K1c K2b K44 K45 K46 Flh V16 S01
Ford Fiesta ST 150 110 195/45R16 K1c K2b K46 A01 A02 A04
JD3 110 205/45R16 K1c K2b K44 K45 K46 A05 A08 A09
e1*2001/116*0210*.. 110 215/40R16 K1c K2b K44 K45 K46 A12 A14 A19
Flh V16 S01
Ford Focus 55-85 205/50R16 G65 K1c K2c A01 A02 A04
D . W, D . X 55-85 215/40R16 K1c K2c T82 T86 A05 A08 A09
e13*97/27*, 98/14*, 55-96 195/50R16 K1c K2c R37 R70 T84 T88 A12 A14 A19
0037-40, 56-58*.. 55-96 205/45R16 K1c K2b R37 T83 T87 B02 Car Flh
55-96 215/45R16 K1c K2c K42 K44 K56
66-96 205/50R16 K1c K2c R67 X06 Sth S01
Ford Focus ST 170 127 195/55R16 K1c K2b K41 K42 K44 K45 K56 A01 A02 A04
M+S R70
DA1, DB1, DN1 127 205/55R16 K1c K2b K41 K42 K44 K45 K56 A05 A08 A09
e13*98/14* M+S A12 A14 A19
0081,0082,0095*.. B02 B03 Car
Flh S01
Ford Fusion 50-74 195/50R16 K1c K2b R37 R70 A01 A02 A04
JU2 50-74 195/55R16 K1c K2b K46 R70 A05 A08 A09
e1*98/14*0194*.. 50-74 205/45R16 K1c K2b A12 A14 A19
50-74 205/50R16 K1c K2b K44 K46 K56 V16 S01
50-74 215/45R16 K1c K2b K46
50-74 225/45R16 K1c K2b K44 K46 K56
Ford Mondeo 66-125 205/50R16 G65 A01 A02 A04
BAP, BAW 66-125 215/45R16 A05 A08 A09
e1*95/54*0046*.., 66-125 225/45R16 R03 A12 A14 A19
e1*98/14*0124*.. 66-96 205/45R16 T83 T84 B02 B51 K42
66-96 225/40R16 K46 K56 V16
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46763 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55111806 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ W2-7516
Hersteller Bay-Wheels GmbH

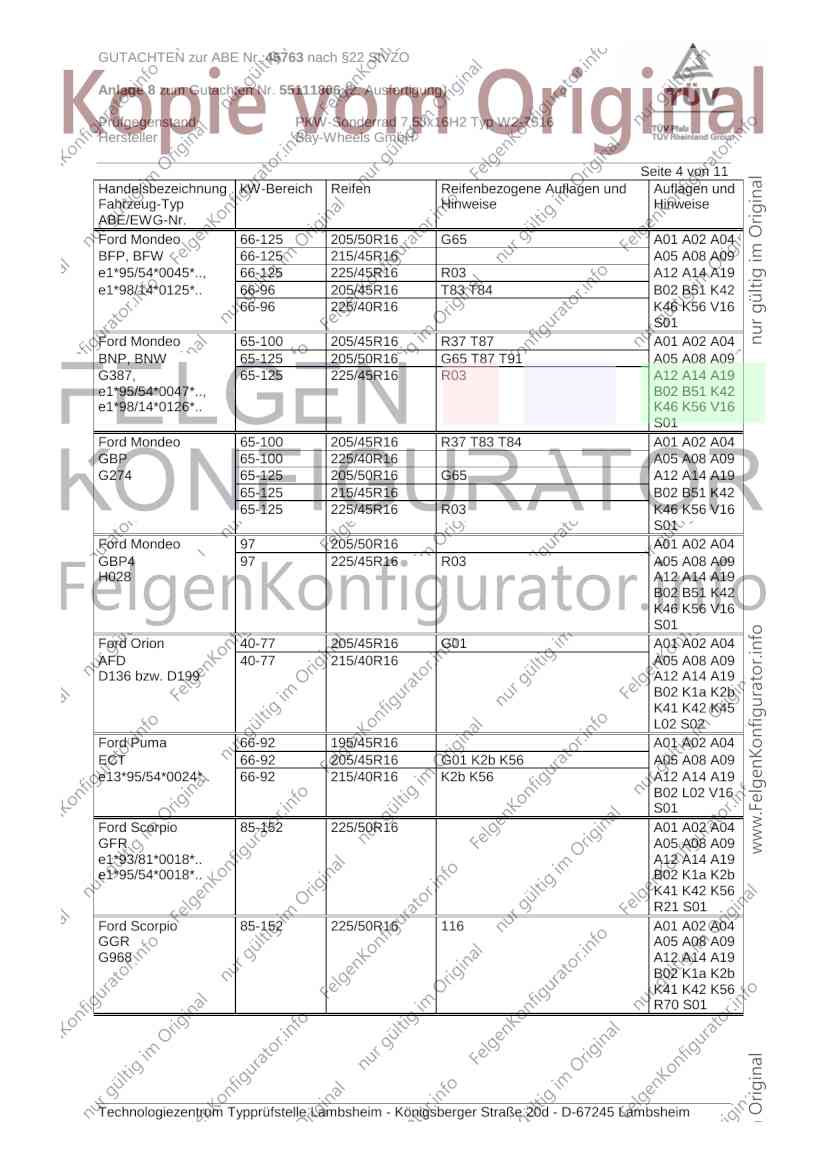

Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo 66-125 205/50R16 G65 A01 A02 A04
BFP, BFW 66-125 215/45R16 A05 A08 A09
e1*95/54*0045*.., 66-125 225/45R16 R03 A12 A14 A19
e1*98/14*0125*.. 66-96 205/45R16 T83 T84 B02 B51 K42
66-96 225/40R16 K46 K56 V16
S01
Ford Mondeo 65-100 205/45R16 R37 T87 A01 A02 A04
BNP, BNW 65-125 205/50R16 G65 T87 T91 A05 A08 A09
G387, 65-125 225/45R16 R03 A12 A14 A19
e1*95/54*0047*.., B02 B51 K42
e1*98/14*0126*.. K46 K56 V16
S01
Ford Mondeo 65-100 205/45R16 R37 T83 T84 A01 A02 A04
GBP 65-100 225/40R16 A05 A08 A09
G274 65-125 205/50R16 G65 A12 A14 A19
65-125 215/45R16 B02 B51 K42
65-125 225/45R16 R03 K46 K56 V16
S01
Ford Mondeo 97 205/50R16 A01 A02 A04
GBP4 97 225/45R16 R03 A05 A08 A09
H028 A12 A14 A19
B02 B51 K42
K46 K56 V16
S01
Ford Orion 40-77 205/45R16 G01 A01 A02 A04
AFD 40-77 215/40R16 A05 A08 A09
D136 bzw. D199 A12 A14 A19
B02 K1a K2b
K41 K42 K45
L02 S02
Ford Puma 66-92 195/45R16 A01 A02 A04
ECT 66-92 205/45R16 G01 K2b K56 A05 A08 A09
e13*95/54*0024*.. 66-92 215/40R16 K2b K56 A12 A14 A19
B02 L02 V16
S01
Ford Scorpio 85-152 225/50R16 A01 A02 A04
GFR A05 A08 A09
e1*93/81*0018*.. A12 A14 A19
e1*95/54*0018*.. B02 K1a K2b
K41 K42 K56
R21 S01
Ford Scorpio 85-152 225/50R16 116 A01 A02 A04
GGR A05 A08 A09
G968 A12 A14 A19
B02 K1a K2b
K41 K42 K56
R70 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46763 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55111806 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ W2-7516
Hersteller Bay-Wheels GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Sierra 49-85 205/50R16 K41 T86 T87 A01 A02 A04
BNC A05 A08 A09
C690, /1 bzw. A12 A14 A19
C691 B02 F10 K1a
K42 K45 L02
S01
Ford Sierra 110 205/50R16 K41 T86 T87 A01 A02 A04
BNE4 A05 A08 A09
E092 A12 A14 A19
B02 F10 K1a
K42 K45 L02
S01
Ford Sierra 49-107 205/50R16 K41 T86 T87 116 A01 A02 A04
BNG A05 A08 A09
E401, /1, /2 A12 A14 A19
B02 F10 K1a
K45 S01
Ford Sierra 88-110 205/50R16 F10 K41 T86 T87 A01 A02 A04
BNG4 A05 A08 A09
E433, /1 A12 A14 A19
B02 K1a K45
S01
Ford Sierra 44-110 205/45R16 K41 A01 A02 A04
GBC A05 A08 A09
C689,/1 A12 A14 A19
B02 K1a K42
K45 L02 S01
Ford Sierra 49-107 205/45R16 K41 A01 A02 A04
GBG A05 A08 A09
E400, /1, /2 A12 A14 A19
B02 K1a S01
Ford Sierra 88-110 205/45R16 K41 A01 A02 A04
GBG4 A05 A08 A09
E434, /1 A12 A14 A19
B02 K1a S01
Mazda 121 37-66 195/45R16 G50 A01 A02 A04
JASM, JBSM 37-66 215/40R16 G50 A05 A08 A09
e13*93/81,95/54* A12 A14 A19
0010,0011*.. B02 K1c K2c
K42 K44 K45
K46 K56 L02
V16 X02 S01
Mazda 2 50-74 195/40R16 K1c K2b K46 T76 T80 A01 A02 A04
DY 50-74 195/45R16 K1c K2b K46 K56 A05 A08 A09
e1*2001/116*0212*.. 50-74 205/45R16 K1c K2b K46 K56 A12 A14 A19
50-74 215/40R16 K1c K2b K44 K46 K56 Flh V16 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46763 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55111806 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ W2-7516
Hersteller Bay-Wheels GmbH
Seite 6 von 11

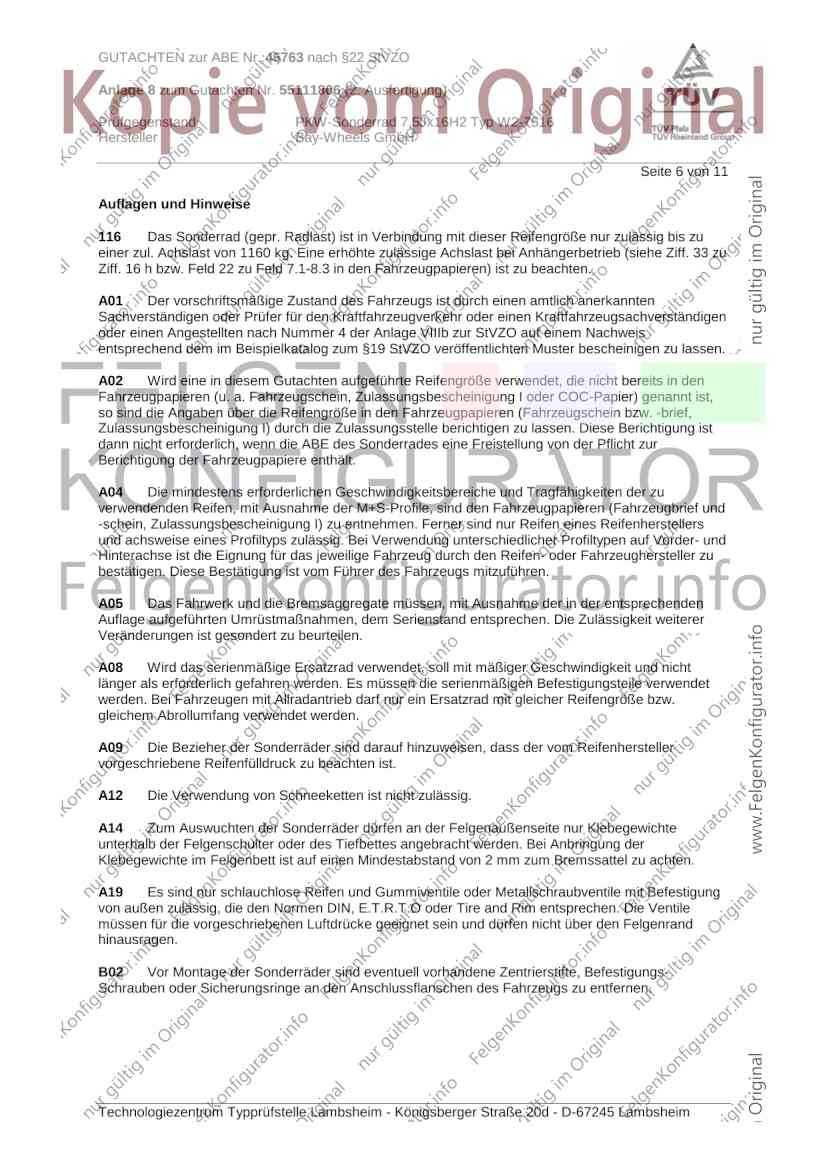

Auflagen und Hinweise
116 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1160 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46763 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55111806 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ W2-7516
Hersteller Bay-Wheels GmbH
Seite 7 von 11

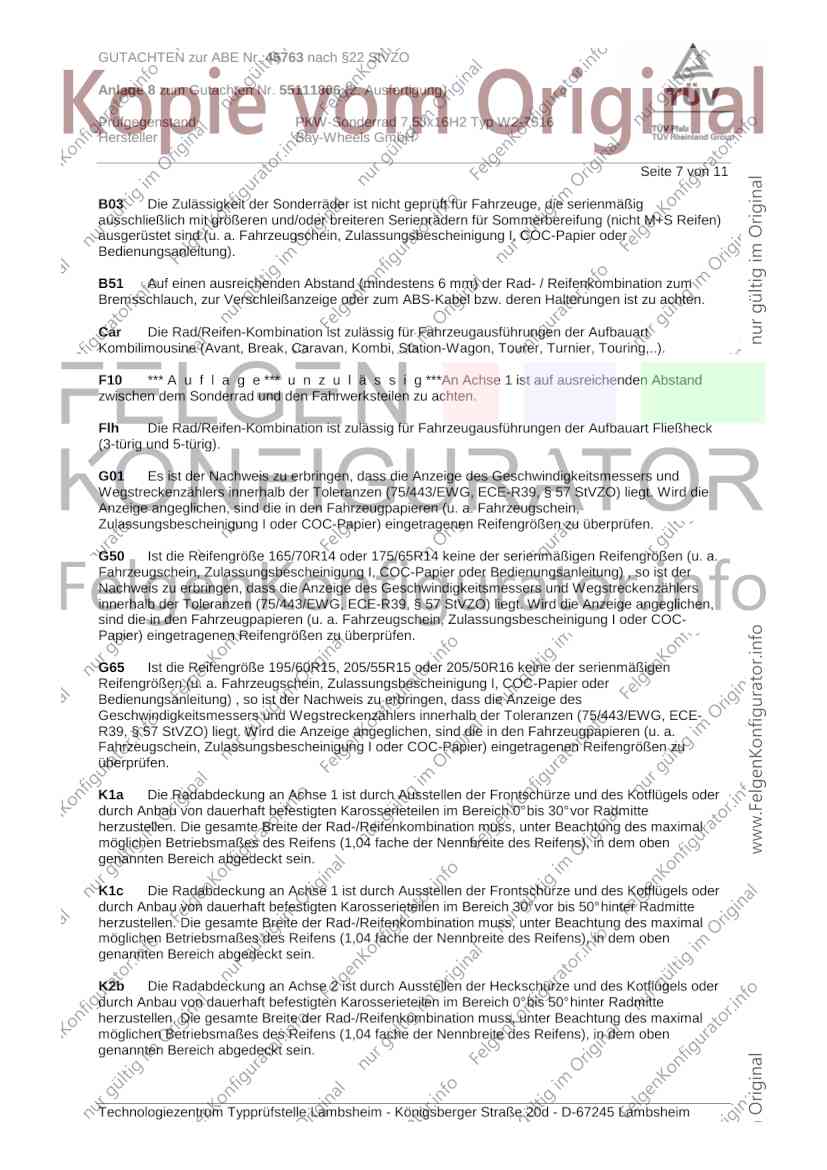

B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
F10 *** A u f l a g e *** u n z u l ä s s i g ***An Achse 1 ist auf ausreichenden Abstand
zwischen dem Sonderrad und den Fahrwerksteilen zu achten.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G50 Ist die Reifengröße 165/70R14 oder 175/65R14 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G65 Ist die Reifengröße 195/60R15, 205/55R15 oder 205/50R16 keine der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46763 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55111806 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ W2-7516
Hersteller Bay-Wheels GmbH
Seite 8 von 11
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/50 R
16 ww. 205/45 R 17 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46763 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55111806 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ W2-7516
Hersteller Bay-Wheels GmbH
Seite 9 von 11
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T76 Reifen (LI 76) nur zulässig für Fahrzeuge mit zul. Achslast bis 800 kg (Fzg.-Schein, Ziff.16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46763 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55111806 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ W2-7516
Hersteller Bay-Wheels GmbH
Seite 10 von 11

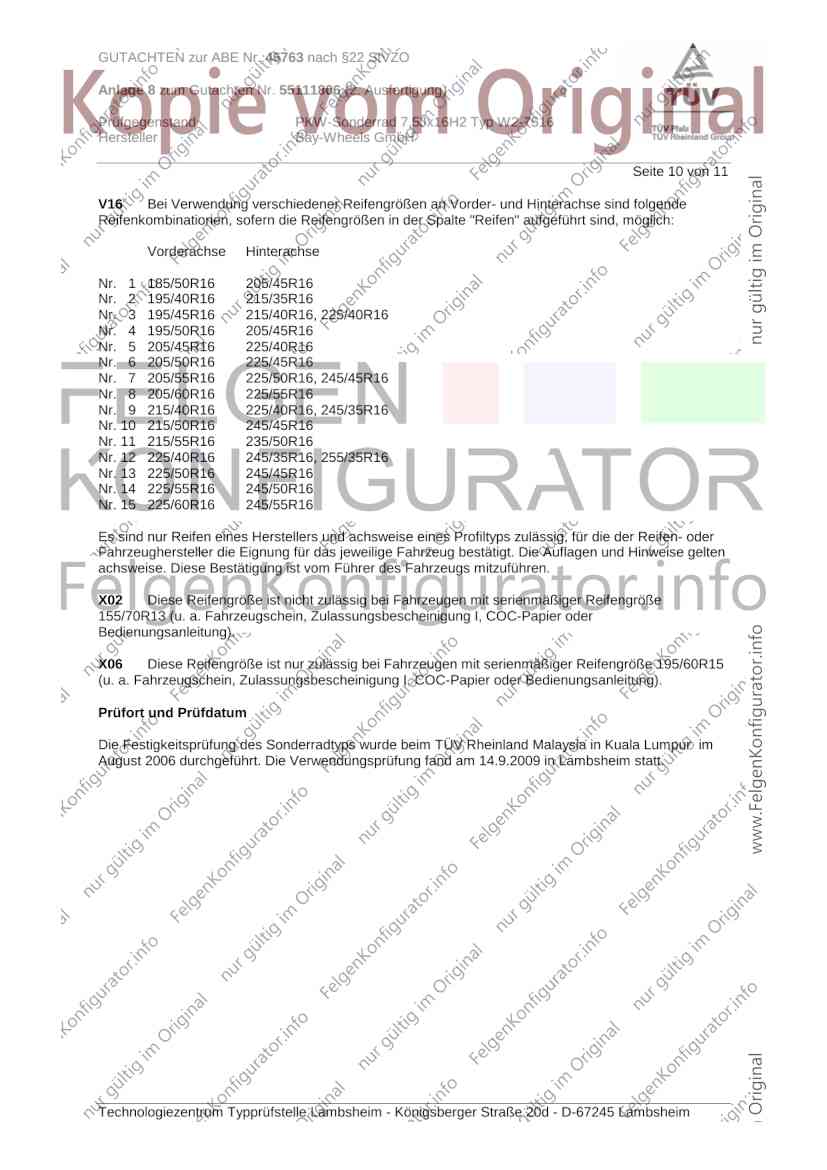

V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/50R16 245/45R16
Nr. 11 215/55R16 235/50R16
Nr. 12 225/40R16 245/35R16, 255/35R16
Nr. 13 225/50R16 245/45R16
Nr. 14 225/55R16 245/50R16
Nr. 15 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X02 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
155/70R13 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X06 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 195/60R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde beim TÜV Rheinland Malaysia in Kuala Lumpur im
August 2006 durchgeführt. Die Verwendungsprüfung fand am 14.9.2009 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46763 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55111806 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ W2-7516
Hersteller Bay-Wheels GmbH
Seite 11 von 11
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum August 2006.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 14.September 2009
Tufan 00141472.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
