GUTACHTEN zur ABE Nr. 47707 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55052209 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ B700.5514
Hersteller ProLine Wheels GmbH
Seite 1 von 7
Auftraggeber ProLine Wheels GmbH
Besselstraße 28
68219 Mannheim
49 02 0010801-3.WV-1
Prüfgegenstand PKW-Sonderrad
Modell B700
Typ B700.5514
Radgröße 5,5Jx14H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
X3 B700.5514 X3/ohne Ring 4/108/63,4 38 550 1960
Kennzeichnungen
KBA-Nummer 47707
Herstellerzeichen PLW Germany
Radtyp und Ausführung B700.5514 (s.o.)
Radgröße 5,5Jx14H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen JF
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,5 Kegel 60° 100 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Mazda
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47707 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55052209 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ B700.5514
Hersteller ProLine Wheels GmbH

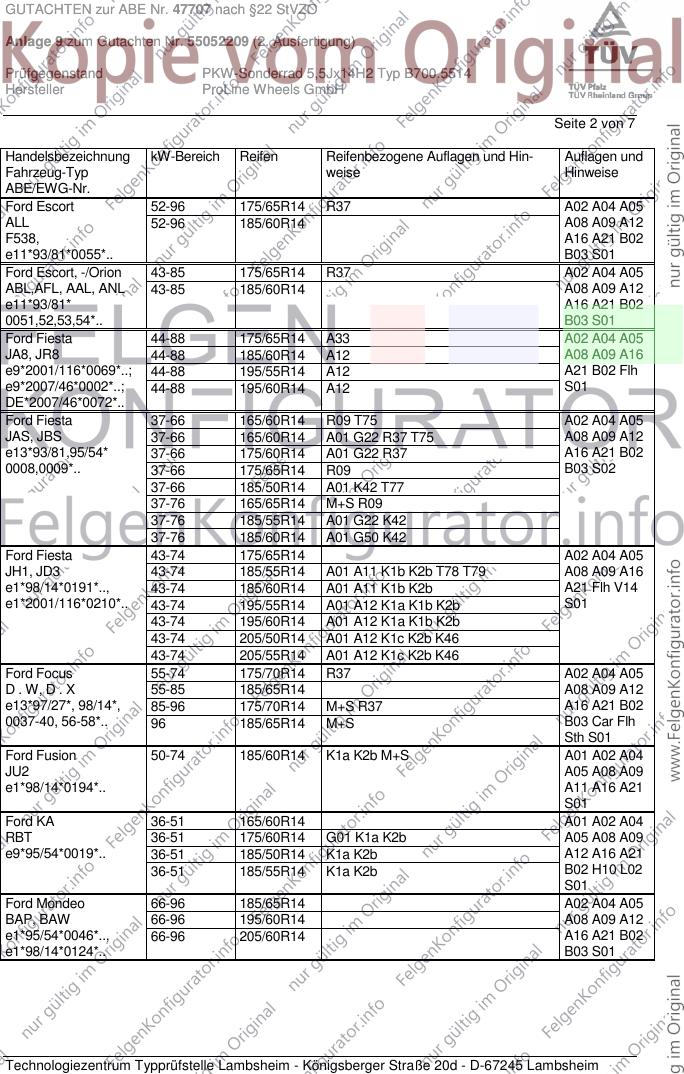

Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Ford Escort 52-96 175/65R14 R37 A02 A04 A05
ALL 52-96 185/60R14 A08 A09 A12
F538, A16 A21 B02
e11*93/81*0055*.. B03 S01
Ford Escort, -/Orion 43-85 175/65R14 R37 A02 A04 A05
ABL,AFL, AAL, ANL 43-85 185/60R14 A08 A09 A12
e11*93/81* A16 A21 B02
0051,52,53,54*.. B03 S01
Ford Fiesta 44-88 175/65R14 A33 A02 A04 A05
JA8, JR8 44-88 185/60R14 A12 A08 A09 A16
e9*2001/116*0069*..; 44-88 195/55R14 A12 A21 B02 Flh
e9*2007/46*0002*..; 44-88 195/60R14 A12 S01
DE*2007/46*0072*..
Ford Fiesta 37-66 165/60R14 R09 T75 A02 A04 A05
JAS, JBS 37-66 165/60R14 A01 G22 R37 T75 A08 A09 A12
e13*93/81,95/54* 37-66 175/60R14 A01 G22 R37 A16 A21 B02
0008,0009*.. 37-66 175/65R14 R09 B03 S02
37-66 185/50R14 A01 K42 T77
37-76 165/65R14 M+S R09
37-76 185/55R14 A01 G22 K42
37-76 185/60R14 A01 G50 K42
Ford Fiesta 43-74 175/65R14 A02 A04 A05
JH1, JD3 43-74 185/55R14 A01 A11 K1b K2b T78 T79 A08 A09 A16
e1*98/14*0191*.., 43-74 185/60R14 A01 A11 K1b K2b A21 Flh V14
e1*2001/116*0210*.. 43-74 195/55R14 A01 A12 K1a K1b K2b S01
43-74 195/60R14 A01 A12 K1a K1b K2b
43-74 205/50R14 A01 A12 K1c K2b K46
43-74 205/55R14 A01 A12 K1c K2b K46
Ford Focus 55-74 175/70R14 R37 A02 A04 A05
D . W, D . X 55-85 185/65R14 A08 A09 A12
e13*97/27*, 98/14*, 85-96 175/70R14 M+S R37 A16 A21 B02
0037-40, 56-58*.. 96 185/65R14 M+S B03 Car Flh
Sth S01
Ford Fusion 50-74 185/60R14 K1a K2b M+S A01 A02 A04
JU2 A05 A08 A09
e1*98/14*0194*.. A11 A16 A21
S01
Ford KA 36-51 165/60R14 A01 A02 A04
RBT 36-51 175/60R14 G01 K1a K2b A05 A08 A09
e9*95/54*0019*.. 36-51 185/50R14 K1a K2b A12 A16 A21
36-51 185/55R14 K1a K2b B02 H10 L02
S01
Ford Mondeo 66-96 185/65R14 A02 A04 A05
BAP, BAW 66-96 195/60R14 A08 A09 A12
e1*95/54*0046*.., 66-96 205/60R14 A16 A21 B02
e1*98/14*0124*.. B03 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47707 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55052209 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ B700.5514
Hersteller ProLine Wheels GmbH

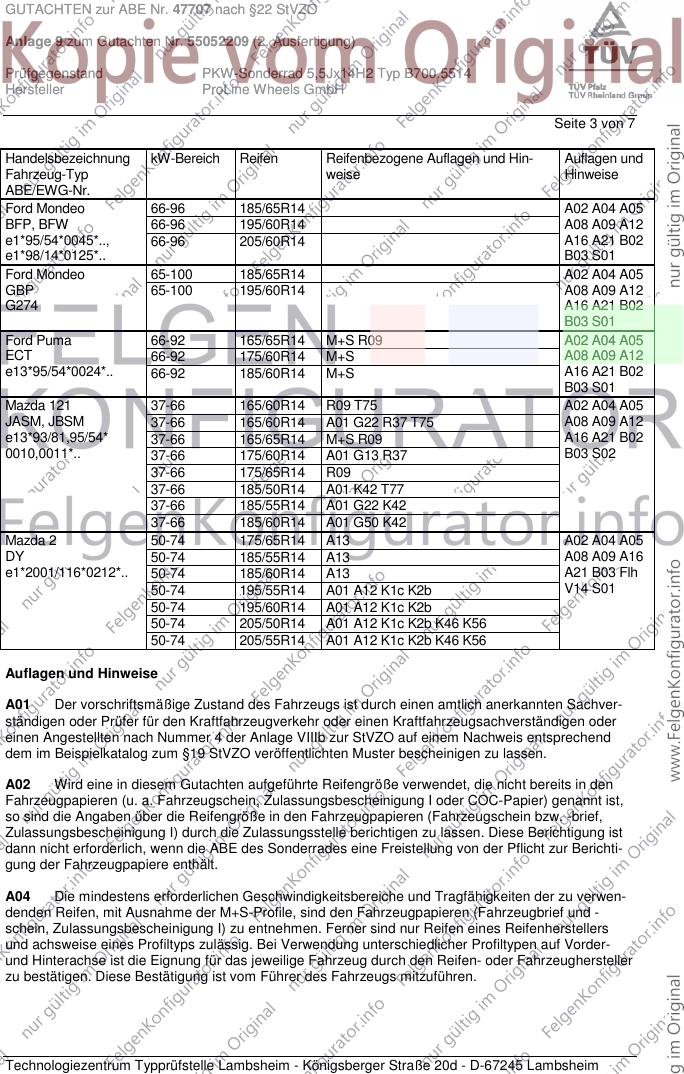

Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Ford Mondeo 66-96 185/65R14 A02 A04 A05
BFP, BFW 66-96 195/60R14 A08 A09 A12
e1*95/54*0045*.., 66-96 205/60R14 A16 A21 B02
e1*98/14*0125*.. B03 S01
Ford Mondeo 65-100 185/65R14 A02 A04 A05
GBP 65-100 195/60R14 A08 A09 A12
G274 A16 A21 B02
B03 S01
Ford Puma 66-92 165/65R14 M+S R09 A02 A04 A05
ECT 66-92 175/60R14 M+S A08 A09 A12
e13*95/54*0024*.. 66-92 185/60R14 M+S A16 A21 B02
B03 S01
Mazda 121 37-66 165/60R14 R09 T75 A02 A04 A05
JASM, JBSM 37-66 165/60R14 A01 G22 R37 T75 A08 A09 A12
e13*93/81,95/54* 37-66 165/65R14 M+S R09 A16 A21 B02
0010,0011*.. 37-66 175/60R14 A01 G13 R37 B03 S02
37-66 175/65R14 R09
37-66 185/50R14 A01 K42 T77
37-66 185/55R14 A01 G22 K42
37-66 185/60R14 A01 G50 K42
Mazda 2 50-74 175/65R14 A13 A02 A04 A05
DY 50-74 185/55R14 A13 A08 A09 A16
e1*2001/116*0212*.. 50-74 185/60R14 A13 A21 B03 Flh
50-74 195/55R14 A01 A12 K1c K2b V14 S01
50-74 195/60R14 A01 A12 K1c K2b
50-74 205/50R14 A01 A12 K1c K2b K46 K56
50-74 205/55R14 A01 A12 K1c K2b K46 K56
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47707 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55052209 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ B700.5514
Hersteller ProLine Wheels GmbH

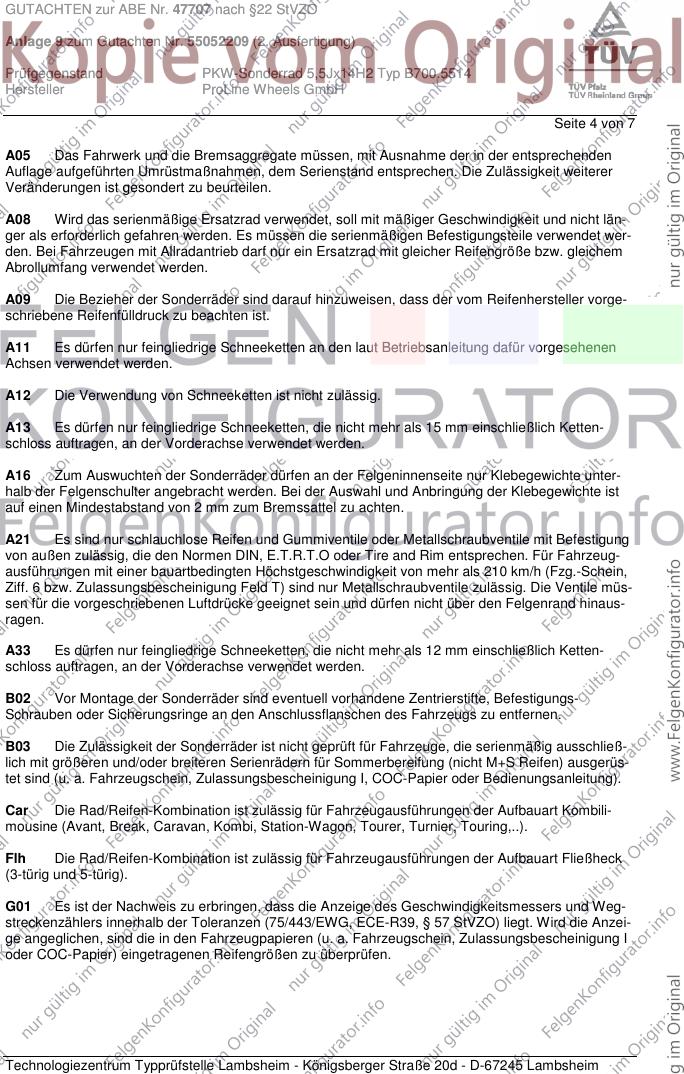

Seite 4 von 7
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für Fahrzeug-
ausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein,
Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die Ventile müs-
sen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand hinaus-
ragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47707 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55052209 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ B700.5514
Hersteller ProLine Wheels GmbH

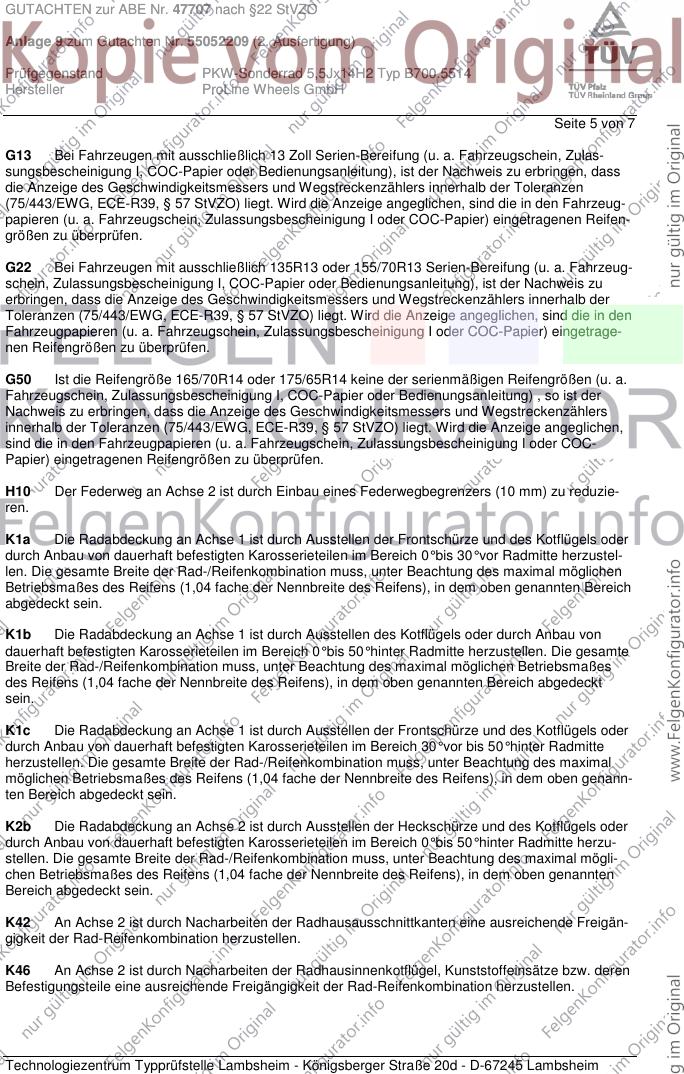

Seite 5 von 7
G13 Bei Fahrzeugen mit ausschließlich 13 Zoll Serien-Bereifung (u. a. Fahrzeugschein, Zulas-
sungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifen-
größen zu überprüfen.
G22 Bei Fahrzeugen mit ausschließlich 135R13 oder 155/70R13 Serien-Bereifung (u. a. Fahrzeug-
schein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetrage-
nen Reifengrößen zu überprüfen.
G50 Ist die Reifengröße 165/70R14 oder 175/65R14 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
H10 Der Federweg an Achse 2 ist durch Einbau eines Federwegbegrenzers (10 mm) zu reduzie-
ren.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47707 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55052209 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ B700.5514
Hersteller ProLine Wheels GmbH

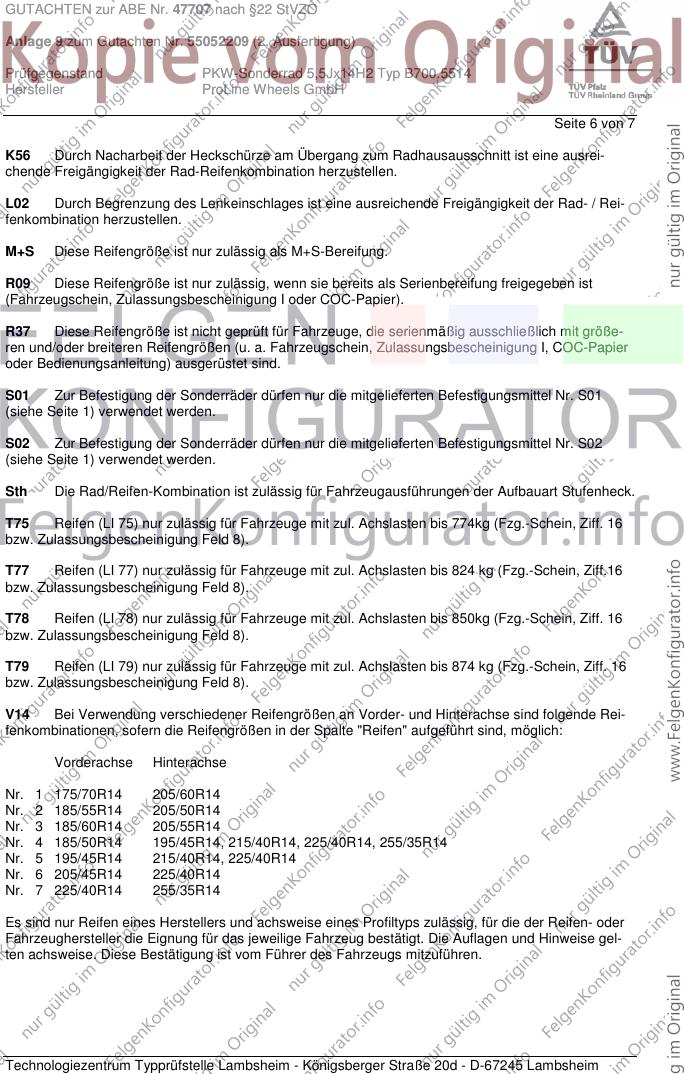

Seite 6 von 7
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T75 Reifen (LI 75) nur zulässig für Fahrzeuge mit zul. Achslasten bis 774kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T77 Reifen (LI 77) nur zulässig für Fahrzeuge mit zul. Achslasten bis 824 kg (Fzg.-Schein, Ziff.16
bzw. Zulassungsbescheinigung Feld 8).
T78 Reifen (LI 78) nur zulässig für Fahrzeuge mit zul. Achslasten bis 850kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V14 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/70R14 205/60R14
Nr. 2 185/55R14 205/50R14
Nr. 3 185/60R14 205/55R14
Nr. 4 185/50R14 195/45R14, 215/40R14, 225/40R14, 255/35R14
Nr. 5 195/45R14 215/40R14, 225/40R14
Nr. 6 205/45R14 225/40R14
Nr. 7 225/40R14 255/35R14
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47707 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55052209 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ B700.5514
Hersteller ProLine Wheels GmbH
Seite 7 von 7
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 29. Oktober 2010 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum April 2009.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 29. Oktober 2010
Haasis 00157485.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
