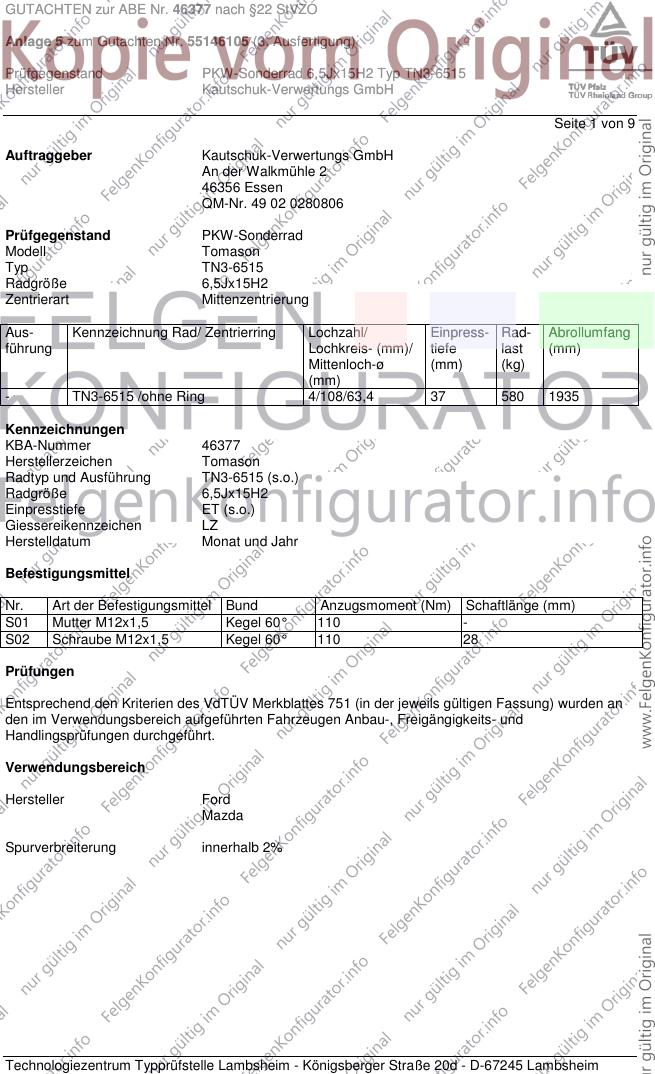

GUTACHTEN zur ABE Nr. 46377 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55146105 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TN3-6515
Hersteller Kautschuk-Verwertungs GmbH
Seite 1 von 9
Auftraggeber Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0280806
Prüfgegenstand PKW-Sonderrad
Modell Tomason
Typ TN3-6515
Radgröße 6,5Jx15H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- TN3-6515 /ohne Ring 4/108/63,4 37 580 1935
Kennzeichnungen
KBA-Nummer 46377
Herstellerzeichen Tomason
Radtyp und Ausführung TN3-6515 (s.o.)
Radgröße 6,5Jx15H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen LZ
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Schraube M12x1,5 Kegel 60° 110 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Mazda
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46377 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55146105 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TN3-6515
Hersteller Kautschuk-Verwertungs GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Cougar 96-125 205/60R15 A12 A02 A04 A05
BCV 96-151 195/60R15 A11 M+S R09 T86 T87 A08 A09 A14
e9*96/79*0027*.. A22 B02 B03
S01
Ford Escort 97 185/55R15 K42 A01 A02 A04
ABET, ABFT 97 195/50R15 K42 A05 A08 A09
D574, E115 A12 A14 A22
B02 L02 S02
Ford Escort 51-77 185/55R15 K42 A01 A02 A04
ALD 51-77 195/50R15 K42 A05 A08 A09
D137 A12 A14 A22
B02 L02 S02
Ford Escort 44-77 185/55R15 K42 A01 A02 A04
ALF 44-77 195/50R15 K42 A05 A08 A09
E076, /1 A12 A14 A22
B02 L02 S02
Ford Escort 52-96 185/55R15 A02 A04 A05
ALL 52-96 195/50R15 A08 A09 A12
F538, A14 A22 B02
e11*93/81*0055*.. S01
Ford Escort 37-58 185/55R15 K42 A01 A02 A04
AWA 37-58 195/50R15 K42 A05 A08 A09
B885, /1 bzw. A12 A14 A22
B886, /1 B02 L02 S02
Ford Escort 37-77 185/55R15 K42 A01 A02 A04
GAA 37-77 195/50R15 K42 A05 A08 A09
B824,/1; C706 A12 A14 A22
B02 L02 S02
Ford Escort 37-77 185/55R15 K42 A01 A02 A04
GAF 37-77 195/50R15 K42 A05 A08 A09
E040, /1 A12 A14 A22
bzw. E041, /1 B02 L02 S02
Ford Escort / Orion 40-77 185/55R15 K42 A01 A02 A04
AWF, AFF 40-77 195/50R15 K42 A05 A08 A09
E085, /1, E086, /1, A12 A14 A22
E087, /1 B02 L02 S02
Ford Escort, -/Orion 43-85 185/55R15 A02 A04 A05
ABL,AFL, AAL, ANL 43-85 195/50R15 A08 A09 A12
e11*93/81* A14 A22 B02
0051,52,53,54*.. S01
Ford Escort/Orion 43-110 185/55R15 A02 A04 A05
GAL 43-110 195/50R15 A08 A09 A12
F508, /1 bzw. A14 A22 B02
F509, /1 bzw. G146 S01
Ford Fiesta 44-88 185/55R15 R37 A02 A04 A05
JA8, JR8 44-88 195/50R15 A01 K1a K2b K41 K45 A08 A09 A12
e9*2001/116*0069*..; 44-88 205/45R15 A01 K1a K2b K41 K45 A14 A22 B02
e9*2007/46*0002*..; 44-88 205/50R15 A01 K1c K2b K41 K45 Flh V15 S01
DE*2007/46*0072*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46377 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55146105 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TN3-6515
Hersteller Kautschuk-Verwertungs GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Fiesta 37-76 195/45R15 G22 K1c K2b K42 K56 T78 A01 A02 A04
JAS, JBS 37-76 205/45R15 K1c K2b K42 K56 L02 X02 A05 A08 A09
e13*93/81,95/54* A12 A14 A22
0008,0009*.. B02 S01
Ford Fiesta 43-74 185/55R15 K1a K1b K2b R37 A01 A02 A04
JH1, JD3 43-74 195/45R15 K1a K1b K2b R37 T78 A05 A08 A09
e1*98/14*0191*.., 43-74 195/50R15 K1c K2b K44 K46 A12 A14 A22
e1*2001/116*0210*.. 43-74 205/45R15 K1c K2b K46 T79 T81 Flh V15 S01
43-74 205/50R15 K1c K2b K44 K45 K46
Ford Fiesta ST 150 110 185/55R15 K1a K1b K2b R37 A01 A02 A04
JD3 110 195/50R15 K1c K2b K44 K46 A05 A08 A09
e1*2001/116*0210*.. 110 205/45R15 K1c K2b K46 T79 T81 A12 A14 A22
110 205/50R15 K1c K2b K44 K45 K46 Flh V15 S01
Ford Focus 55-85 195/50R15 K1c K42 R37 T82 T83 A01 A02 A04
D . W, D . X 55-85 195/55R15 K1c K42 R37 T84 T85 A05 A08 A09
e13*97/27*, 98/14*, 55-85 205/50R15 K1c K42 A12 A14 A22
0037-40, 56-58*.. 55-96 195/60R15 G03 K1c K42 B02 B03 Car
55-96 205/55R15 K1c K42 Flh Sth S01
Ford Fusion 50-74 185/60R15 K1c K2b R09 A01 A02 A04
JU2 50-74 195/55R15 K1c K2b R37 A05 A08 A09
e1*98/14*0194*.. 50-74 195/60R15 K1c K2b A12 A14 A22
50-74 205/55R15 K1c K2b S01
50-74 215/50R15 K1c K2b K46
50-74 215/55R15 K1c K2b K44 K46 K56
Ford Mondeo 66-125 195/60R15 R09 A02 A04 A05
BAP, BAW 66-125 205/55R15 Z15 A08 A09 A12
e1*95/54*0046*.., 66-125 215/50R15 A01 K42 A14 A22 B02
e1*98/14*0124*.. 66-125 225/50R15 A01 K42 R03 Z15 B03 V15 S01
66-96 195/55R15 M+S R09 T84 T85
66-96 195/55R15 T84 T85 Z14
66-96 205/50R15
Ford Mondeo 66-125 195/60R15 R09 A02 A04 A05
BFP, BFW 66-125 205/55R15 Z15 A08 A09 A12
e1*95/54*0045*.., 66-125 215/50R15 A01 K42 A14 A22 B02
e1*98/14*0125*.. 66-125 225/50R15 A01 K42 R03 Z15 B03 V15 S01
66-96 195/55R15 M+S R09 T84 T85
66-96 195/55R15 T84 T85 Z14
66-96 205/50R15
Ford Mondeo 65-100 195/55R15 M+S R09 T85 A02 A04 A05
BNP, BNW 65-100 205/50R15 A01 K42 T85 T86 A08 A09 A12
G387, 65-125 195/60R15 R09 T86 T87 T88 A14 A22 B02
e1*95/54*0047*.., 65-125 205/55R15 A01 K42 T87 T88 Z15 B03 V15 S01
e1*98/14*0126*.. 65-125 215/50R15 A01 K42 T88
65-125 225/50R15 A01 K42 R03 Z15
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46377 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55146105 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TN3-6515
Hersteller Kautschuk-Verwertungs GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo 65-100 195/55R15 M+S R09 T84 T85 A02 A04 A05
GBP 65-100 195/55R15 T84 T85 Z14 A08 A09 A12
G274 65-100 205/50R15 A14 A22 B02
65-125 195/60R15 R09 B03 V15 S01
65-125 205/55R15 Z15
65-125 215/50R15 A01 K42
65-125 225/50R15 A01 K42 R03 Z15
Ford Mondeo 97 195/55R15 M+S R09 T84 T85 A02 A04 A05
GBP4 97 195/60R15 A08 A09 A12
H028 97 205/55R15 A01 K42 A14 A22 B02
97 215/50R15 A01 K42 B03 Car V15
97 225/50R15 A01 K42 R03 S01
Ford Mondeo 97 195/55R15 M+S T84 T85 A02 A04 A05
GBP4 97 195/60R15 A08 A09 A12
H028 97 205/55R15 A14 A22 B02
97 215/50R15 A01 K42 B03 Lim V15
97 225/50R15 A01 K42 R03 S01
Ford Orion 40-77 185/55R15 A01 A02 A04
AFD 40-77 195/50R15 A05 A08 A09
D136 bzw. D199 A12 A14 A22
B02 K42 L02
S02
Ford Puma 66-92 195/50R15 A01 A02 A04
ECT A05 A08 A09
e13*95/54*0024*.. A12 A14 A22
B02 L02 S01
Ford Scorpio 85-152 195/65R15 R09 A02 A04 A05
GFR 85-152 205/60R15 A08 A09 A12
e1*93/81*0018*.. 85-152 215/60R15 A01 K42 K56 A14 A22 B02
e1*95/54*0018*.. B03 S01
Ford Scorpio 85-152 195/65R15 R09 T91 116 A02 A04 A05
GGR 85-152 205/60R15 T90 T91 116 A08 A09 A12
G968 85-152 215/60R15 A01 K42 K56 115 A14 A22 B02
B03 S01
Mazda 121 37-66 195/45R15 G22 T78 A01 A02 A04
JASM, JBSM 37-66 205/45R15 L02 X02 A05 A08 A09
e13*93/81,95/54* A12 A14 A22
0010,0011*.. B02 K1c K2b
K42 K56 S01
Mazda 2 50-74 185/55R15 K1a K1b K2b R37 A01 A02 A04
DY 50-74 195/45R15 K1a K1b K2b R37 A05 A08 A09
e1*2001/116*0212*.. 50-74 195/50R15 K1c K2b K46 K56 A12 A14 A22
50-74 205/45R15 K1c K2b Flh V15 S01
50-74 205/50R15 K1c K2b K46 K56
Auflagen und Hinweise
115 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1150 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46377 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55146105 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TN3-6515
Hersteller Kautschuk-Verwertungs GmbH
Seite 5 von 9

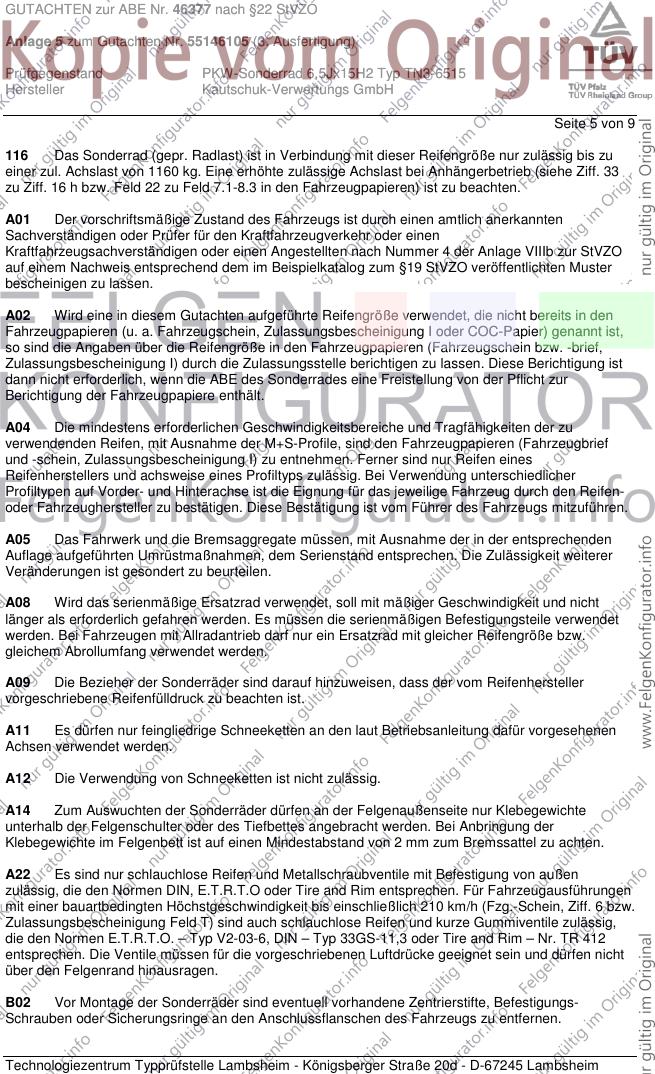

116 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1160 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A22 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für Fahrzeugausführungen
mit einer bauartbedingten Höchstgeschwindigkeit bis einschließlich 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind auch schlauchlose Reifen und kurze Gummiventile zulässig,
die den Normen E.T.R.T.O. – Typ V2-03-6, DIN – Typ 33GS-11,3 oder Tire and Rim – Nr. TR 412
entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht
über den Felgenrand hinausragen.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46377 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55146105 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TN3-6515
Hersteller Kautschuk-Verwertungs GmbH
Seite 6 von 9

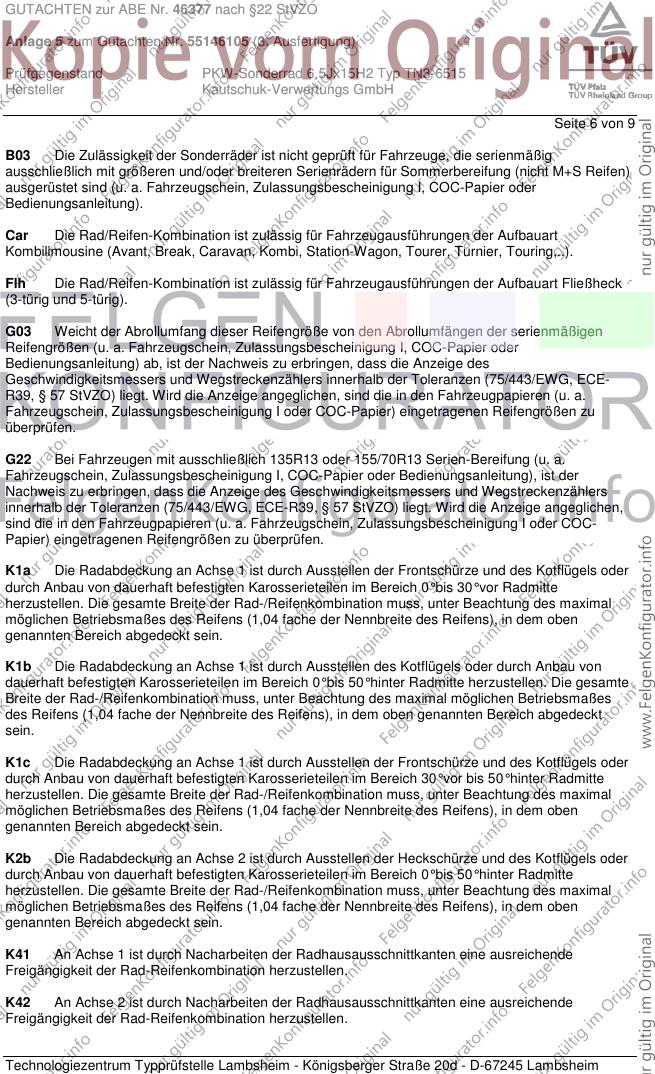

B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G22 Bei Fahrzeugen mit ausschließlich 135R13 oder 155/70R13 Serien-Bereifung (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46377 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55146105 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TN3-6515
Hersteller Kautschuk-Verwertungs GmbH
Seite 7 von 9

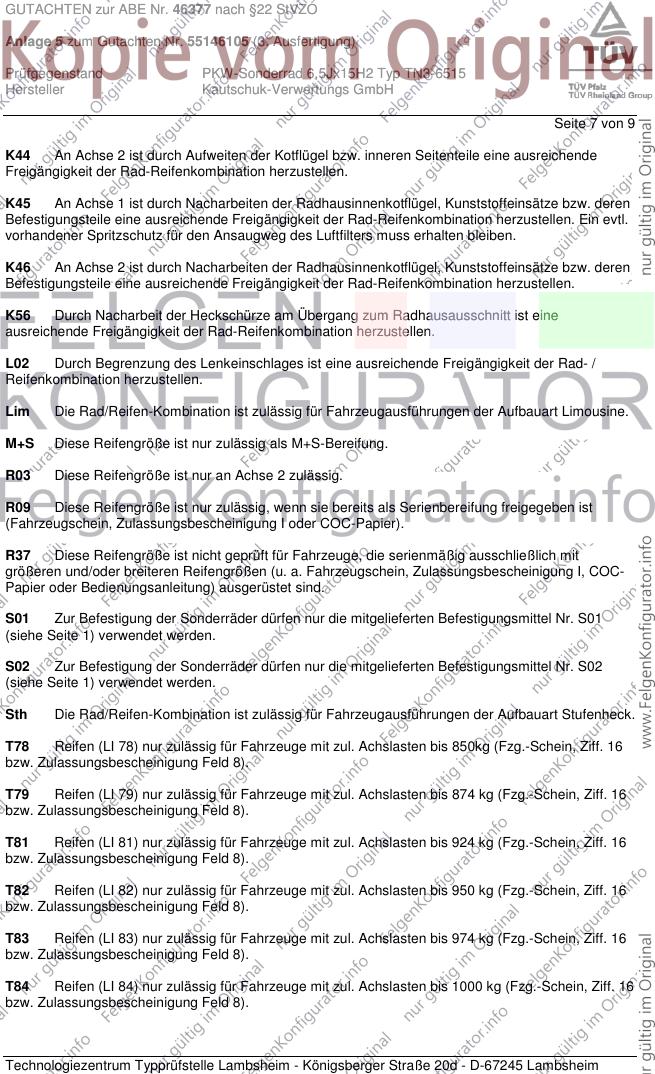

K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T78 Reifen (LI 78) nur zulässig für Fahrzeuge mit zul. Achslasten bis 850kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46377 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55146105 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TN3-6515
Hersteller Kautschuk-Verwertungs GmbH
Seite 8 von 9

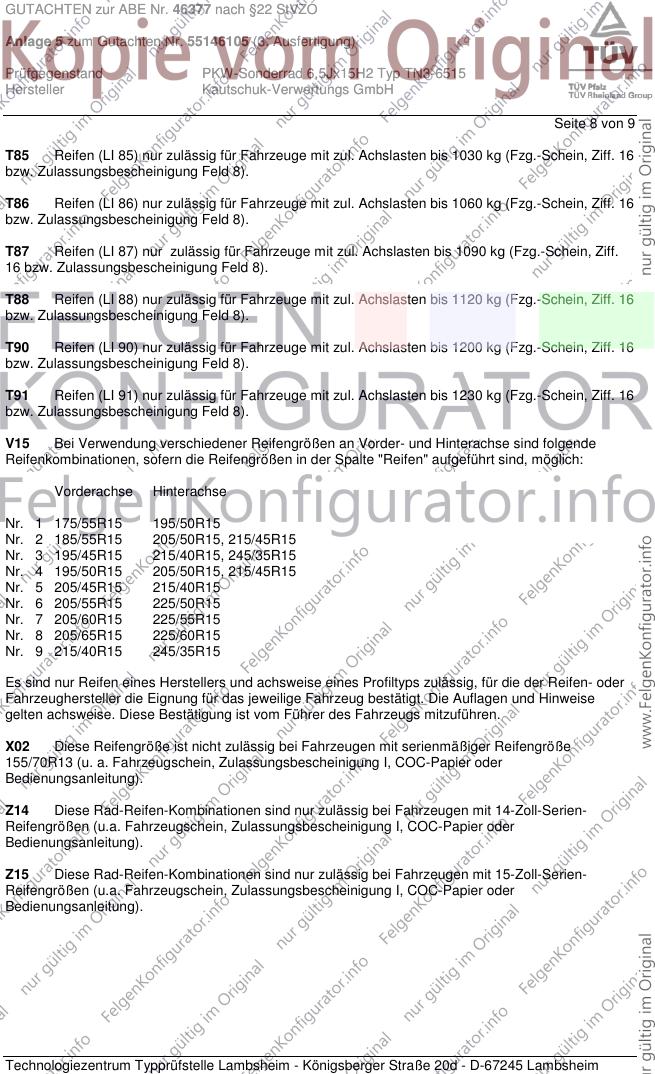

T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/45R15 215/40R15, 245/35R15
Nr. 4 195/50R15 205/50R15, 215/45R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 215/40R15 245/35R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X02 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
155/70R13 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z14 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 14-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46377 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55146105 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TN3-6515
Hersteller Kautschuk-Verwertungs GmbH
Seite 9 von 9

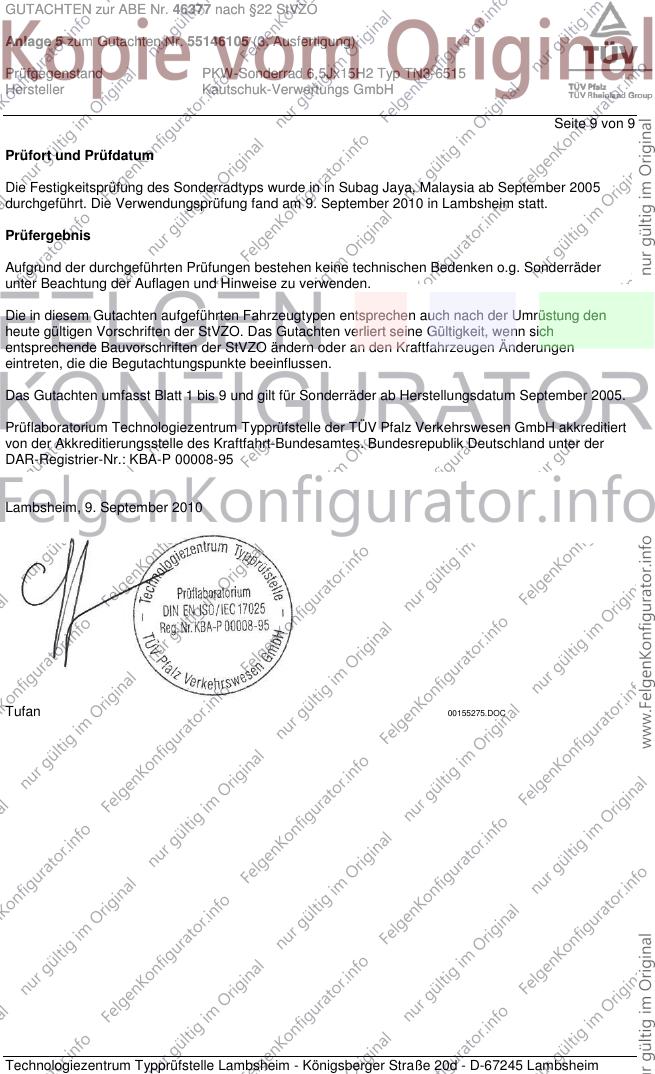

Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in in Subag Jaya, Malaysia ab September 2005
durchgeführt. Die Verwendungsprüfung fand am 9. September 2010 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum September 2005.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 9. September 2010
Tufan 00155275.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
