Gutachten 366-0172-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50430
zu V.1. ANLAGE: 4 Radtyp: D415
Antragsteller: DIEWE GmbH Stand: 17.10.2016
__________________________________________________________________________________________________________________

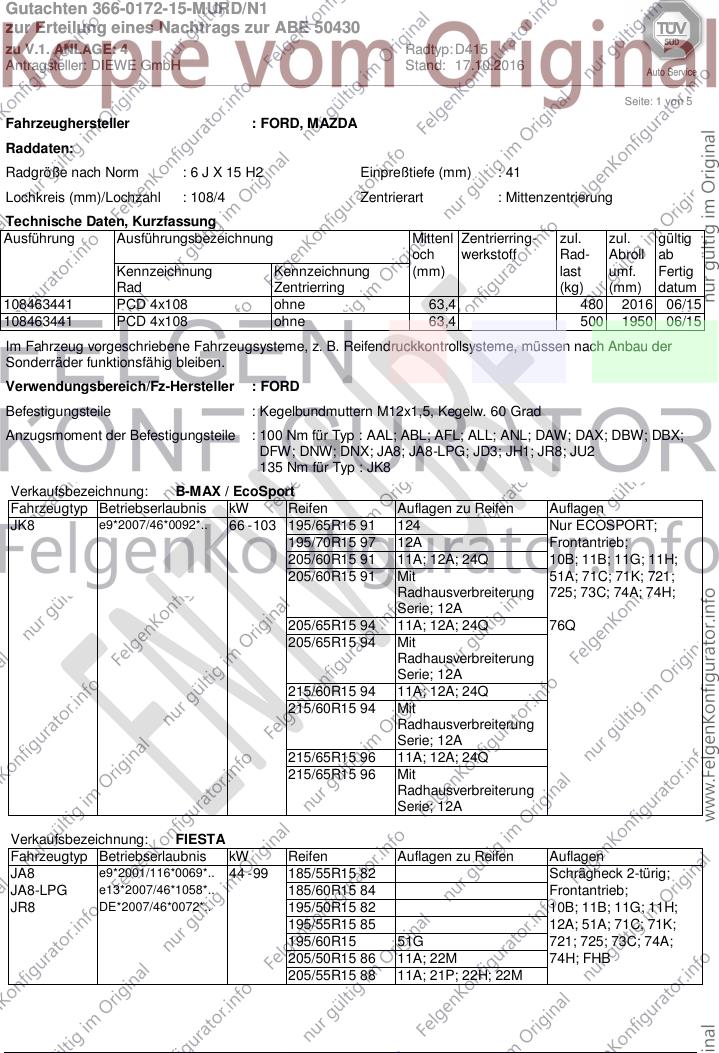

Seite: 1 von 5
Fahrzeughersteller : FORD, MAZDA
Raddaten:
Radgröße nach Norm : 6 J X 15 H2 Einpreßtiefe (mm) : 41
Lochkreis (mm)/Lochzahl : 108/4 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
108463441 PCD 4x108 ohne 63,4 480 2016 06/15
108463441 PCD 4x108 ohne 63,4 500 1950 06/15
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : FORD
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : AAL; ABL; AFL; ALL; ANL; DAW; DAX; DBW; DBX;
DFW; DNW; DNX; JA8; JA8-LPG; JD3; JH1; JR8; JU2
135 Nm für Typ : JK8
Verkaufsbezeichnung: B-MAX / EcoSport
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JK8 e9*2007/46*0092*.. 66 - 103 195/65R15 91 124 Nur ECOSPORT;
195/70R15 97 12A Frontantrieb;
205/60R15 91 11A; 12A; 24Q 10B; 11B; 11G; 11H;
205/60R15 91 Mit 51A; 71C; 71K; 721;
Radhausverbreiterung 725; 73C; 74A; 74H;
Serie; 12A
205/65R15 94 11A; 12A; 24Q 76Q
205/65R15 94 Mit
Radhausverbreiterung
Serie; 12A
215/60R15 94 11A; 12A; 24Q
215/60R15 94 Mit
Radhausverbreiterung
Serie; 12A
215/65R15 96 11A; 12A; 24Q
215/65R15 96 Mit
Radhausverbreiterung
Serie; 12A
Verkaufsbezeichnung: FIESTA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JA8 e9*2001/116*0069*.. 44 - 99 185/55R15 82 Schrägheck 2-türig;
JA8-LPG e13*2007/46*1058*.. 185/60R15 84 Frontantrieb;
JR8 DE*2007/46*0072*.. 195/50R15 82 10B; 11B; 11G; 11H;
195/55R15 85 12A; 51A; 71C; 71K;
195/60R15 51G 721; 725; 73C; 74A;
205/50R15 86 11A; 22M 74H; FHB
205/55R15 88 11A; 21P; 22H; 22M
Gutachten 366-0172-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50430
zu V.1. ANLAGE: 4 Radtyp: D415
Antragsteller: DIEWE GmbH Stand: 17.10.2016
__________________________________________________________________________________________________________________

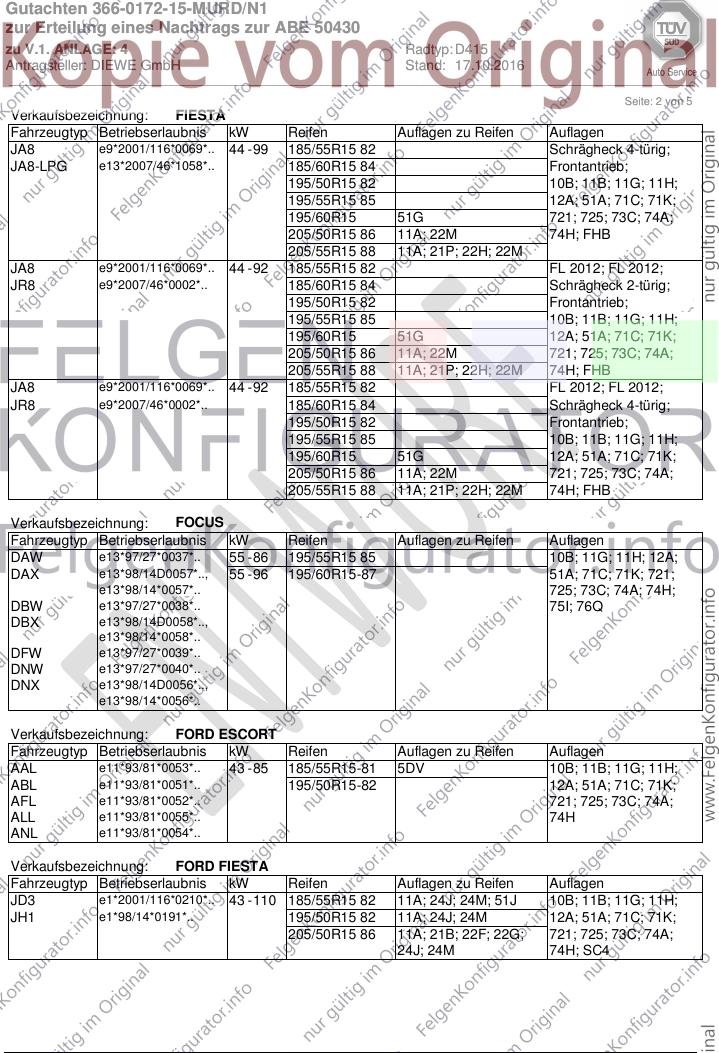

Seite: 2 von 5
Verkaufsbezeichnung: FIESTA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JA8 e9*2001/116*0069*.. 44 - 99 185/55R15 82 Schrägheck 4-türig;
JA8-LPG e13*2007/46*1058*.. 185/60R15 84 Frontantrieb;
195/50R15 82 10B; 11B; 11G; 11H;
195/55R15 85 12A; 51A; 71C; 71K;
195/60R15 51G 721; 725; 73C; 74A;
205/50R15 86 11A; 22M 74H; FHB
205/55R15 88 11A; 21P; 22H; 22M
JA8 e9*2001/116*0069*.. 44 - 92 185/55R15 82 FL 2012; FL 2012;
JR8 e9*2007/46*0002*.. 185/60R15 84 Schrägheck 2-türig;
195/50R15 82 Frontantrieb;
195/55R15 85 10B; 11B; 11G; 11H;
195/60R15 51G 12A; 51A; 71C; 71K;
205/50R15 86 11A; 22M 721; 725; 73C; 74A;
205/55R15 88 11A; 21P; 22H; 22M 74H; FHB
JA8 e9*2001/116*0069*.. 44 - 92 185/55R15 82 FL 2012; FL 2012;
JR8 e9*2007/46*0002*.. 185/60R15 84 Schrägheck 4-türig;
195/50R15 82 Frontantrieb;
195/55R15 85 10B; 11B; 11G; 11H;
195/60R15 51G 12A; 51A; 71C; 71K;
205/50R15 86 11A; 22M 721; 725; 73C; 74A;
205/55R15 88 11A; 21P; 22H; 22M 74H; FHB
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DAW e13*97/27*0037*.. 55 - 86 195/55R15 85 10B; 11G; 11H; 12A;
DAX e13*98/14D0057*.., 55 - 96 195/60R15-87 51A; 71C; 71K; 721;
e13*98/14*0057*.. 725; 73C; 74A; 74H;
DBW e13*97/27*0038*.. 75I; 76Q
DBX e13*98/14D0058*..,
e13*98/14*0058*..
DFW e13*97/27*0039*..
DNW e13*97/27*0040*..
DNX e13*98/14D0056*..,
e13*98/14*0056*..
Verkaufsbezeichnung: FORD ESCORT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AAL e11*93/81*0053*.. 43 - 85 185/55R15-81 5DV 10B; 11B; 11G; 11H;
ABL e11*93/81*0051*.. 195/50R15-82 12A; 51A; 71C; 71K;
AFL e11*93/81*0052*.. 721; 725; 73C; 74A;
ALL e11*93/81*0055*.. 74H
ANL e11*93/81*0054*..
Verkaufsbezeichnung: FORD FIESTA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JD3 e1*2001/116*0210*.. 43 - 110 185/55R15 82 11A; 24J; 24M; 51J 10B; 11B; 11G; 11H;
JH1 e1*98/14*0191*.. 195/50R15 82 11A; 24J; 24M 12A; 51A; 71C; 71K;
205/50R15 86 11A; 21B; 22F; 22G; 721; 725; 73C; 74A;
24J; 24M 74H; SC4
Gutachten 366-0172-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50430
zu V.1. ANLAGE: 4 Radtyp: D415
Antragsteller: DIEWE GmbH Stand: 17.10.2016
__________________________________________________________________________________________________________________

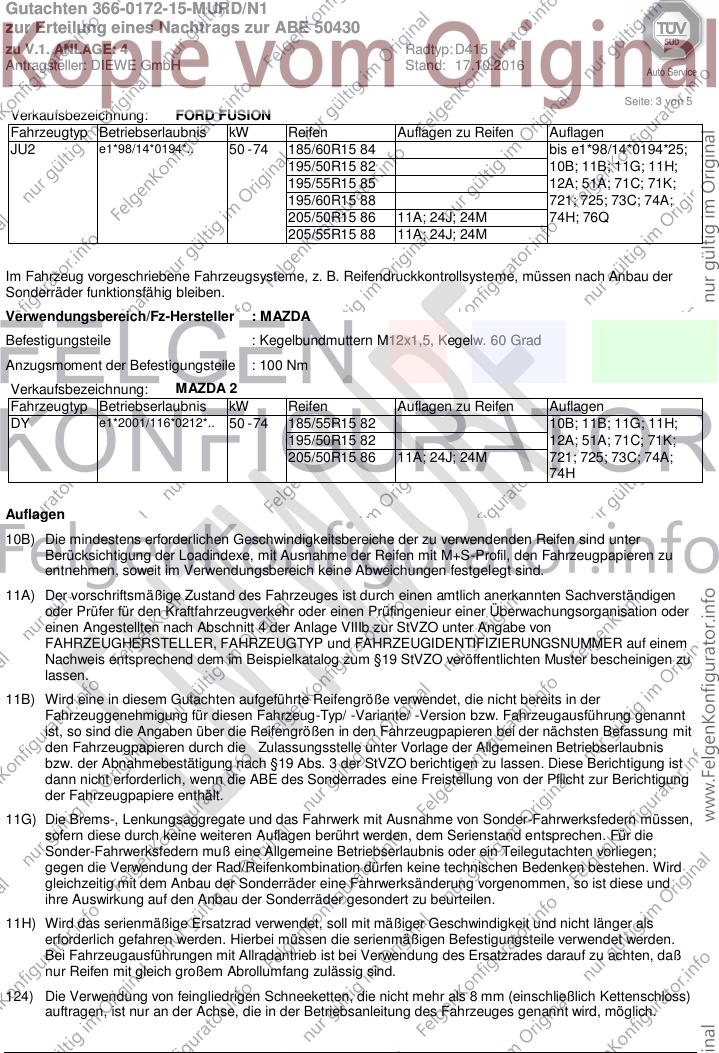

Seite: 3 von 5
Verkaufsbezeichnung: FORD FUSION
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JU2 e1*98/14*0194*.. 50 - 74 185/60R15 84 bis e1*98/14*0194*25;
195/50R15 82 10B; 11B; 11G; 11H;
195/55R15 85 12A; 51A; 71C; 71K;
195/60R15 88 721; 725; 73C; 74A;
205/50R15 86 11A; 24J; 24M 74H; 76Q
205/55R15 88 11A; 24J; 24M
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : MAZDA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 100 Nm
Verkaufsbezeichnung: MAZDA 2
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DY e1*2001/116*0212*.. 50 - 74 185/55R15 82 10B; 11B; 11G; 11H;
195/50R15 82 12A; 51A; 71C; 71K;
205/50R15 86 11A; 24J; 24M 721; 725; 73C; 74A;
74H
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
124) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 8 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
Gutachten 366-0172-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50430
zu V.1. ANLAGE: 4 Radtyp: D415
Antragsteller: DIEWE GmbH Stand: 17.10.2016
__________________________________________________________________________________________________________________

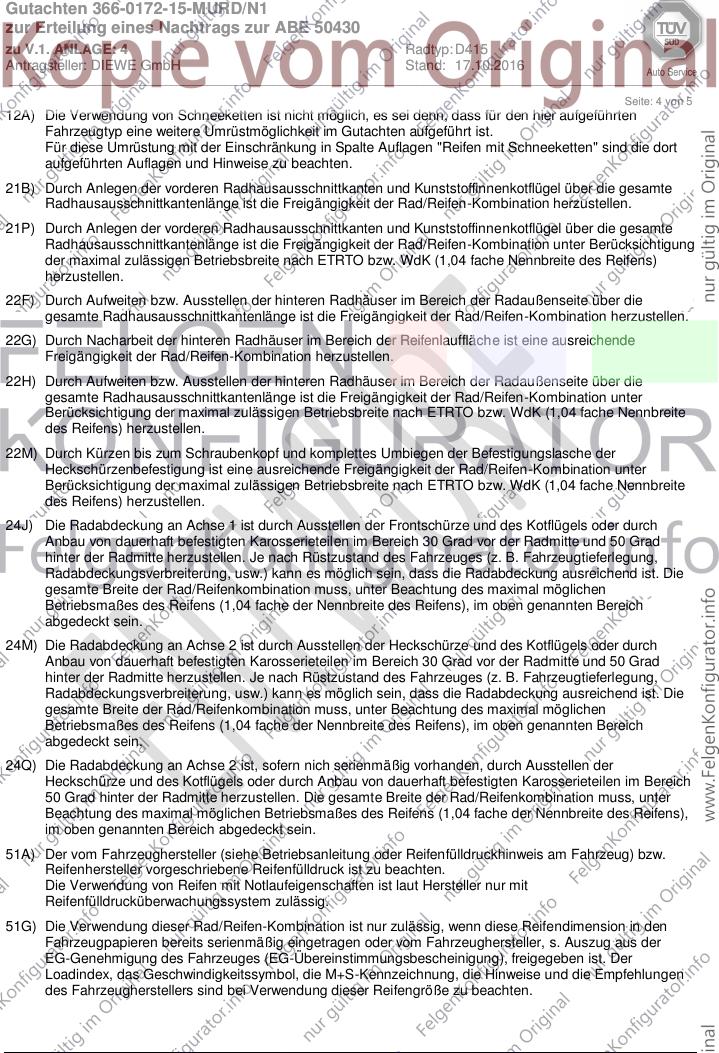

Seite: 4 von 5
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22G) Durch Nacharbeit der hinteren Radhäuser im Bereich der Reifenlauffläche ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24Q) Die Radabdeckung an Achse 2 ist, sofern nich serienmäßig vorhanden, durch Ausstellen der
Heckschürze und des Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich
50 Grad hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
Gutachten 366-0172-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50430
zu V.1. ANLAGE: 4 Radtyp: D415
Antragsteller: DIEWE GmbH Stand: 17.10.2016
__________________________________________________________________________________________________________________

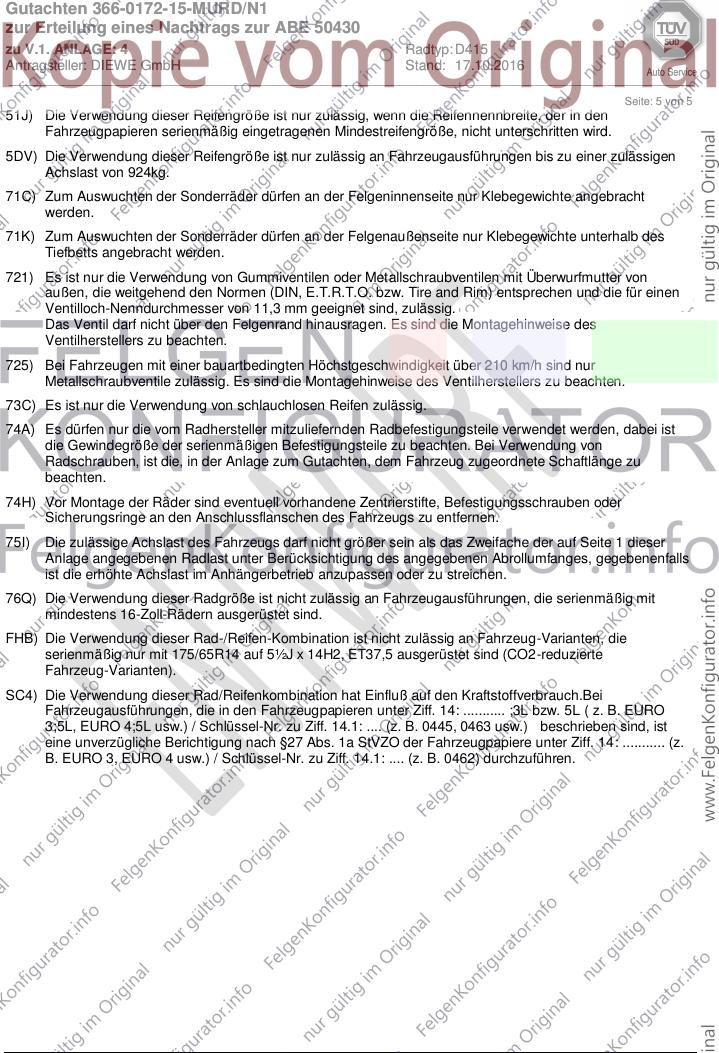

Seite: 5 von 5
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
5DV) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 924kg.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76Q) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 16-Zoll-Rädern ausgerüstet sind.
FHB) Die Verwendung dieser Rad-/Reifen-Kombination ist nicht zulässig an Fahrzeug-Varianten, die
serienmäßig nur mit 175/65R14 auf 5½J x 14H2, ET37,5 ausgerüstet sind (CO2-reduzierte
Fahrzeug-Varianten).
SC4) Die Verwendung dieser Rad/Reifenkombination hat Einfluß auf den Kraftstoffverbrauch.Bei
Fahrzeugausführungen, die in den Fahrzeugpapieren unter Ziff. 14: ........... ;3L bzw. 5L ( z. B. EURO
3;5L, EURO 4;5L usw.) / Schlüssel-Nr. zu Ziff. 14.1: .... (z. B. 0445, 0463 usw.) beschrieben sind, ist
eine unverzügliche Berichtigung nach §27 Abs. 1a StVZO der Fahrzeugpapiere unter Ziff. 14: ........... (z.
B. EURO 3, EURO 4 usw.) / Schlüssel-Nr. zu Ziff. 14.1: .... (z. B. 0462) durchzuführen.
