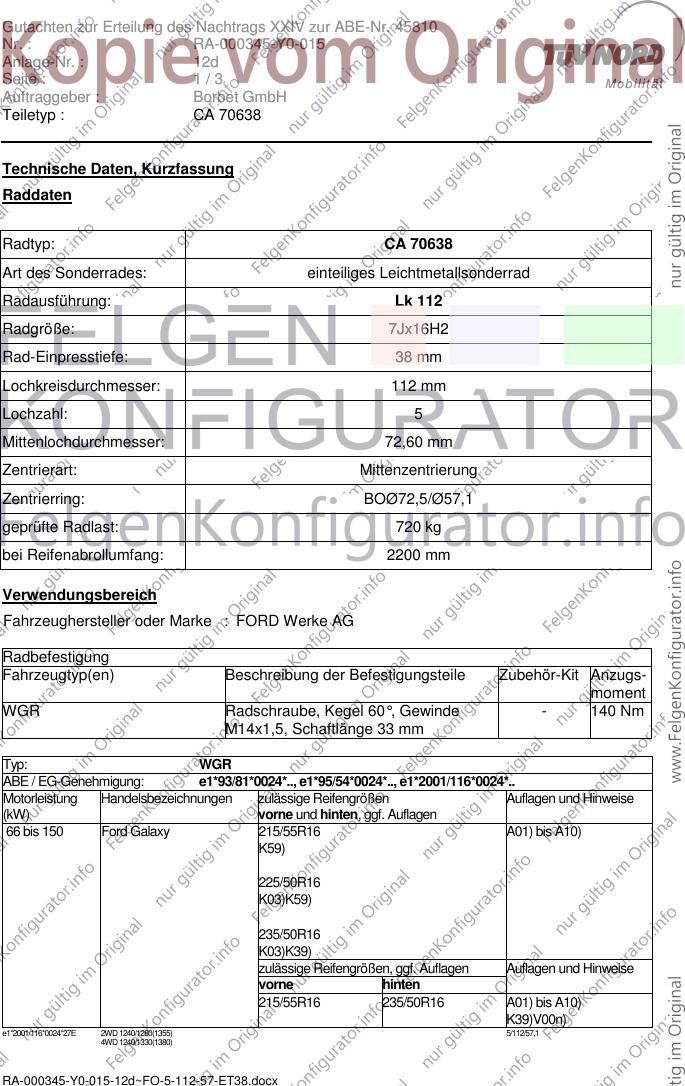

Gutachten zur Erteilung des Nachtrags XXIV zur ABE-Nr. 45810
Nr. : RA-000345-Y0-015
Anlage-Nr. : 12d
Seite : 1/3 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
Technische Daten, Kurzfassung
Raddaten
Radtyp: CA 70638
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Radausführung: Lk 112
Radgröße: 7Jx16H2
Rad-Einpresstiefe: 38 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: BOØ72,5/Ø57,1
geprüfte Radlast: 720 kg
bei Reifenabrollumfang: 2200 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : FORD Werke AG
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
WGR Radschraube, Kegel 60°, Gewinde - 140 Nm
M14x1,5, Schaftlänge 33 mm
Typ: WGR
ABE / EG-Genehmigung: e1*93/81*0024*.., e1*95/54*0024*.., e1*2001/116*0024*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 150 Ford Galaxy 215/55R16 A01) bis A10)
K59)
225/50R16
K03)K59)
235/50R16
K03)K39)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/55R16 235/50R16 A01) bis A10)
K39)V00n)
e1*2001/116*0024*27E 2WD 1240/1280(1355) 5/112/57,1
4WD 1240/1330(1380)
RA-000345-Y0-015-12d~FO-5-112-57-ET38.docx
Gutachten zur Erteilung des Nachtrags XXIV zur ABE-Nr. 45810
Nr. : RA-000345-Y0-015
Anlage-Nr. : 12d
Seite : 2/3 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
RA-000345-Y0-015-12d~FO-5-112-57-ET38.docx
Gutachten zur Erteilung des Nachtrags XXIV zur ABE-Nr. 45810
Nr. : RA-000345-Y0-015
Anlage-Nr. : 12d
Seite : 3/3 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
K03) Durch geeignete Maßnahmen ist für eine ausreichende Radabdeckung an Achse 1 nach
vorne zu sorgen (z.B. durch Ausstellen des Stoßfängers, des Kotflügels, durch
Tieferlegung oder durch Anbau von Karosserieteilen). Es können eine oder auch mehrere
Maßnahmen erforderlich sein.
K39) Die Radhauskante an Achse 2 ist ab Stoßfänger bis ca. 300 mm nach vorn bis ca. 45
Grad schräg nach oben umzulegen und dabei die Kunststoff-Radhauswulst dahinter mit
einzuklemmen; die ins Radhaus ragende Kunststoff-Lasche (an Stoßfänger-Oberkante)
ist auf Restbreite von ca. 10 mm zu kürzen.
K59) An Achse 2 sind die ins Radhaus ragenden Kunststofflaschen (an der
Stoßfängeroberkante) auf eine Restbreite von ca. 10 mm zu kürzen.
V00n) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der
Vorder- und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen
wurde. Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder
Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 12d mit den Blättern 1 bis 3 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ CA 70638 des Auftraggebers Borbet GmbH.
Geschäftsstelle Essen, 12.11.2010
