Gutachten 366-0173-09-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 28 FORD Radtyp: TREP
Hersteller: Alu-Design GmbH & Co. KG Stand: 11.10.2011
__________________________________________________________________________________________________________________
Seite: 1 von 4
Fahrzeughersteller : FORD
Raddaten:
Radgröße nach Norm : 7 J X 16 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TREP8KA40D5 PCD112 ET40 Ø70.1 Ø57.1 57,1 Kunststoff 720 2160 02/11
71
TREP8KA40M5 PCD112 ET40 Ø70.1 Ø57.1 57,1 Kunststoff 720 2160 03/10
71
TREP8KA40T57 PCD112 ET40 Ø70.1 Ø57.1 57,1 Kunststoff 720 2160 06/10
1
TREP8KA40Y5 PCD112 ET40 Ø70.1 Ø57.1 57,1 Kunststoff 720 2160 06/09
71
TREP8KA40571 PCD112 ET40 Ø70.1 Ø57.1 57,1 Kunststoff 720 2160 04/09
TREP8SA40D5 PCD112 ET40 Ø70.1 Ø57.1 57,1 Kunststoff 720 2160 02/11
71
TREP8SA40M5 PCD112 ET40 Ø70.1 Ø57.1 57,1 Kunststoff 720 2160 03/10
71
TREP8SA40T57 PCD112 ET40 Ø70.1 Ø57.1 57,1 Kunststoff 720 2160 06/10
1
TREP8SA40Y5 PCD112 ET40 Ø70.1 Ø57.1 57,1 Kunststoff 720 2160 06/09
71
TREP8SA40571 PCD112 ET40 Ø70.1 Ø57.1 57,1 Kunststoff 720 2160 04/09
Verwendungsbereich/Fz-Hersteller : FORD
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 32 mm, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJA4
Anzugsmoment der Befestigungsteile : 170 Nm
Verkaufsbezeichnung: FORD GALAXY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
WGR e1*2001/116*0024*.., 66 - 110 205/55R16 93 11A; 21B; 22L; 24J; 24M; ab e1*95/54*0024*12;
e1*95/54*0024*.. 5HA; 51J 10B; 10S; 11B; 11G;
225/50R16 92 11A; 21B; 22B; 22L; 24C; 11H; 12A; 51A; 71C;
24D; 5GM 71K; 721; 725; 73C;
66 - 150 215/55R16 93 11A; 21B; 22B; 22L; 24J; 74A; 74H; 74P; 76U
24M; 5HA
215/55R16 95 11A; 21B; 22B; 22L; 24J;
24M; 5HR
WGR e1*93/81*0024*.., 66 - 128 215/55R16 VDO; 11A; 22B; 24J; 24M nur bis
e1*95/54*0024*.. 215/55R16 93 11A; 22B; 24J; 24M; 5HA e1*95/54*0024*11;
225/50R16 92 VDN; 11A; 21B; 22B; Frontantrieb;
24D; 24J 10B; 11B; 11G; 11H;
225/50R16 96 11A; 21B; 22B; 24D; 24J 12A; 51A; 71C; 71K;
225/55R16 95 11A; 21B; 22B; 24D; 24J; 721; 725; 73C; 74A;
5HR; 54A 74H; 74P
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-09-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 28 FORD Radtyp: TREP
Hersteller: Alu-Design GmbH & Co. KG Stand: 11.10.2011
__________________________________________________________________________________________________________________

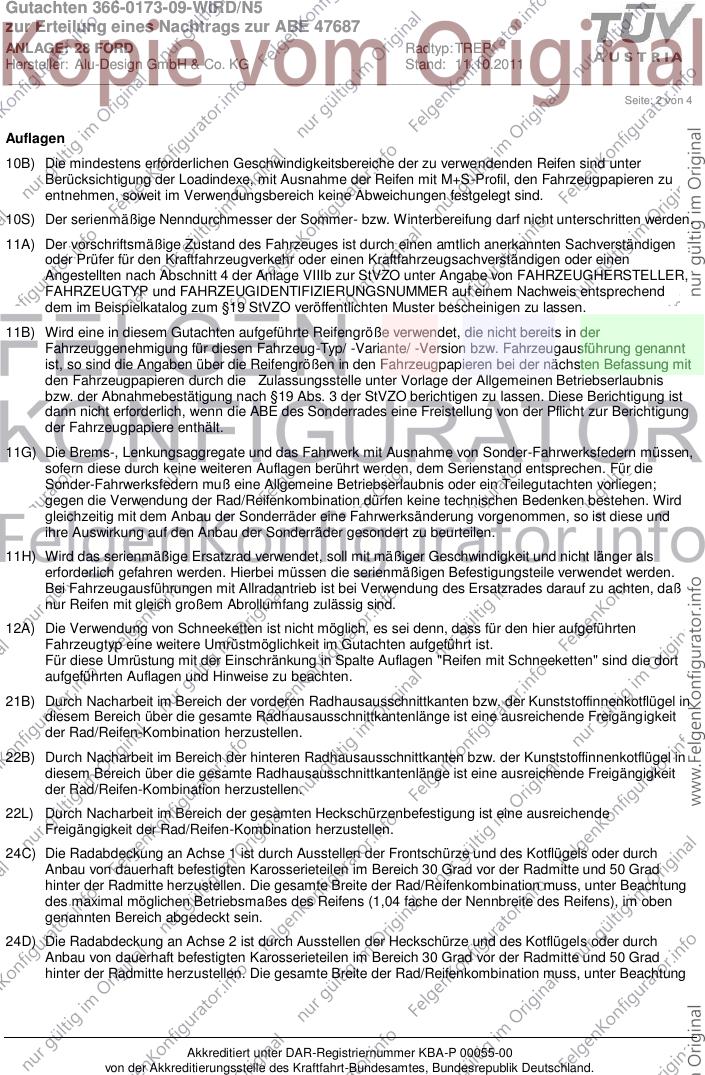

Seite: 2 von 4
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Nacharbeit im Bereich der vorderen Radhausausschnittkanten bzw. der Kunststoffinnenkotflügel in
diesem Bereich über die gesamte Radhausausschnittkantenlänge ist eine ausreichende Freigängigkeit
der Rad/Reifen-Kombination herzustellen.
22B) Durch Nacharbeit im Bereich der hinteren Radhausausschnittkanten bzw. der Kunststoffinnenkotflügel in
diesem Bereich über die gesamte Radhausausschnittkantenlänge ist eine ausreichende Freigängigkeit
der Rad/Reifen-Kombination herzustellen.
22L) Durch Nacharbeit im Bereich der gesamten Heckschürzenbefestigung ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-09-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 28 FORD Radtyp: TREP
Hersteller: Alu-Design GmbH & Co. KG Stand: 11.10.2011
__________________________________________________________________________________________________________________

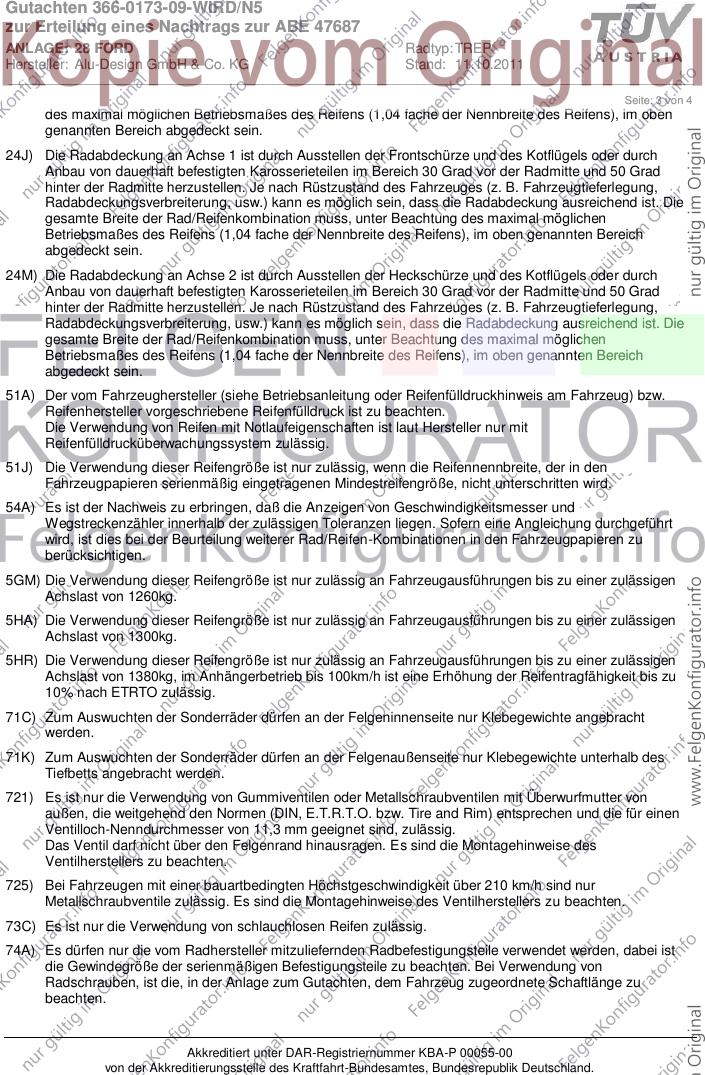

Seite: 3 von 4
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
5GM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1260kg.
5HA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1300kg.
5HR) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1380kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-09-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 28 FORD Radtyp: TREP
Hersteller: Alu-Design GmbH & Co. KG Stand: 11.10.2011
__________________________________________________________________________________________________________________
Seite: 4 von 4
74H) Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
VDN) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die zulässige Achslast nicht größer als 1260
kg ist. Bei Fahrzeugausführungen mit höheren Achlasten sind diese und das zulässige Gesamtgewicht in
den Fahrzeugpapieren entsprechend zu ändern.
VDO) Es ist eine Bestätigung des Reifenherstellers über die ausreichende Tragfähigkeit der Reifengröße
erforderlich. Es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
