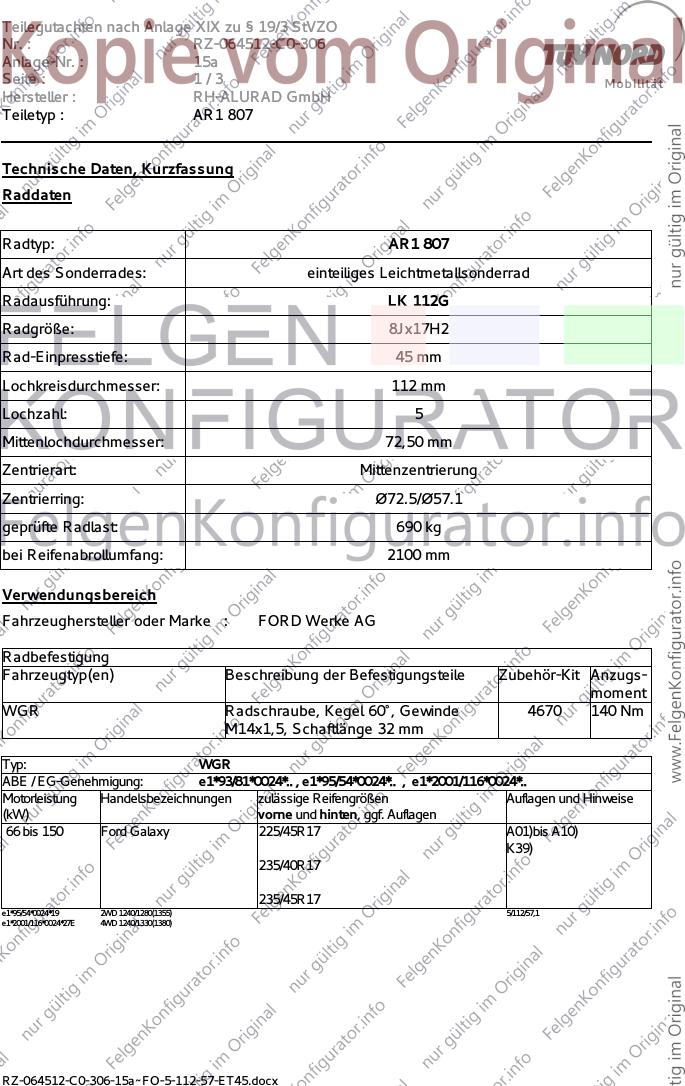

Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064512-C0-306
Anlage-Nr. : 15a
Seite : 1/3 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : AR1 807
Technische Daten, Kurzfassung
Raddaten
Radtyp: AR1 807
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Radausführung: LK 112G
Radgröße: 8Jx17H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,50 mm
Zentrierart: Mittenzentrierung
Zentrierring: Ø72.5/Ø57.1
geprüfte Radlast: 690 kg
bei Reifenabrollumfang: 2100 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : FORD Werke AG
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
WGR Radschraube, Kegel 60°, Gewinde 4670 140 Nm
M14x1,5, Schaftlänge 32 mm
Typ: WGR
ABE / EG-Genehmigung: e1*93/81*0024*.. , e1*95/54*0024*.. , e1*2001/116*0024*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 150 Ford Galaxy 225/45R17 A01)bis A10)
K39)
235/40R17
235/45R17
e1*95/54*0024*19 2WD 1240/1280(1355) 5/112/57,1
e1*2001/116*0024*27E 4WD 1240/1330(1380)
RZ-064512-C0-306-15a~FO-5-112-57-ET45.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064512-C0-306
Anlage-Nr. : 15a
Seite : 2/3 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : AR1 807
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Abschnitt 7.4a der Anlage VIII zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
Aufgrund unterschiedlicher Bremsanlagen - je nach Fahrzeugtyp- ist es möglich, dass
unterhalb des Felgentiefbetts keine Klebegewichte montiert werden können.
RZ-064512-C0-306-15a~FO-5-112-57-ET45.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064512-C0-306
Anlage-Nr. : 15a
Seite : 3/3 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : AR1 807
K39) Die Radhauskante an Achse 2 ist ab Stoßfänger bis ca. 300 mm nach vorn bis ca. 45
Grad schräg nach oben umzulegen und dabei die Kunststoff-Radhauswulst dahinter mit
einzuklemmen; die ins Radhaus ragende Kunststoff-Lasche (an Stoßfänger-Oberkante)
ist auf Restbreite von ca. 10 mm zu kürzen.
Die Anlage Nr. 15a mit den Blättern 1 bis 3 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ AR1 807 des Auftraggebers RH-ALURAD GmbH.
Geschäftsstelle Essen, 25.01.2012
