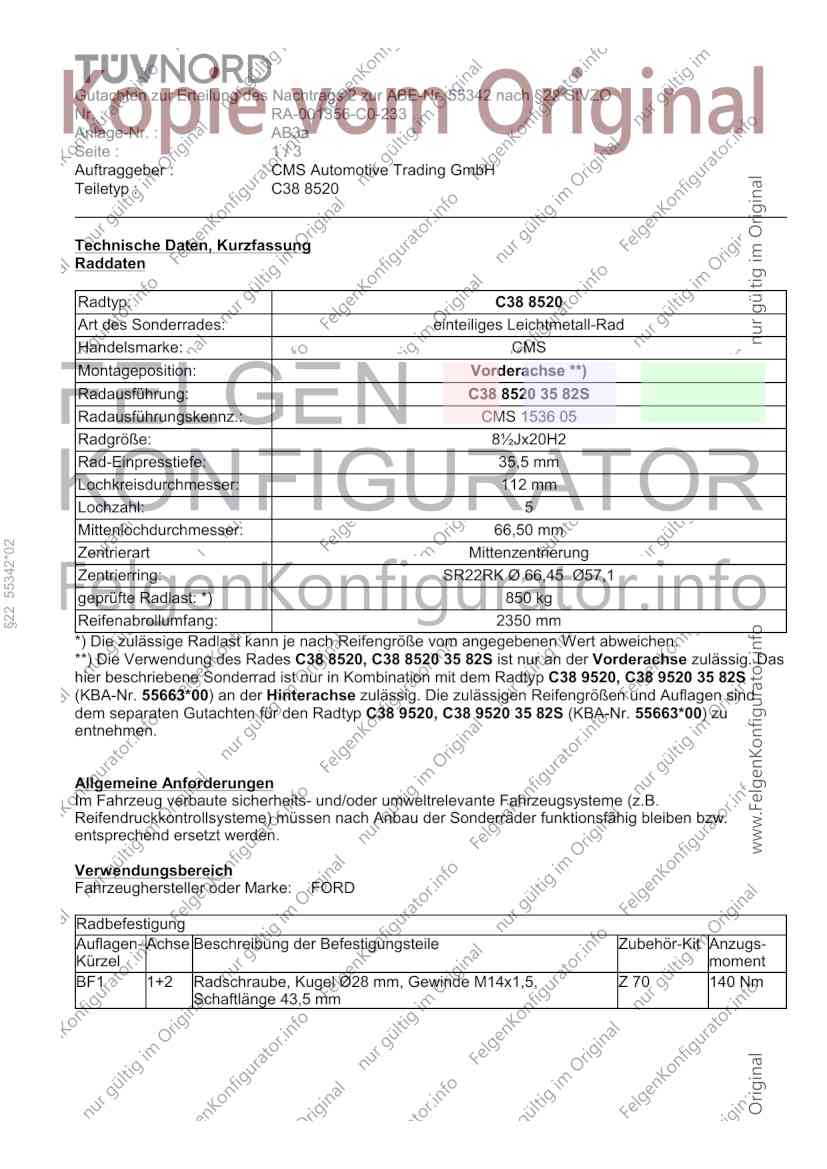

Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 55342 nach §22 StVZO
Nr. : RA-001356-C0-233
Anlage-Nr. : AB3a
Seite : 1/3
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C38 8520
Technische Daten, Kurzfassung
Raddaten
Radtyp: C38 8520
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: CMS
Montageposition: Vorderachse **)
Radausführung: C38 8520 35 82S
Radausführungskennz.: CMS 1536 05
Radgröße: 8½Jx20H2
Rad-Einpresstiefe: 35,5 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 66,50 mm
§22 55342*02
Zentrierart Mittenzentrierung
Zentrierring: SR22RK Ø 66,45 Ø57,1
geprüfte Radlast: *) 850 kg
Reifenabrollumfang: 2350 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
**) Die Verwendung des Rades C38 8520, C38 8520 35 82S ist nur an der Vorderachse zulässig. Das
hier beschriebene Sonderrad ist nur in Kombination mit dem Radtyp C38 9520, C38 9520 35 82S
(KBA-Nr. 55663*00) an der Hinterachse zulässig. Die zulässigen Reifengrößen und Auflagen sind
dem separaten Gutachten für den Radtyp C38 9520, C38 9520 35 82S (KBA-Nr. 55663*00) zu
entnehmen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: FORD
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radschraube, Kugel Ø28 mm, Gewinde M14x1,5, Z 70 140 Nm
Schaftlänge 43,5 mm
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 55342 nach §22 StVZO
Nr. : RA-001356-C0-233
Anlage-Nr. : AB3a
Seite : 2/3
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C38 8520
Typ(en): ABE / EG-Genehmigung(en):
DRP e1*2018/858*00364*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx20H2, 9½Jx20H2,
ET35,5 ET35,5
70 bis 109 Ford Explorer 235/50R20 255/45R20 A01) bis A10)
(Heck- und Allradantrieb) K01) BF1)
245/45R20 265/40R20 A02) bis A10)
BF1) V00)
Die Verwendung des Rades C38 8520, C38 8520 35 82S ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp C38 9520, C38 9520 35 82S (KBA-Nr. 55663*00) an
der Hinterachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
§22 55342*02
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig. Sind im Verwendungsbereich bzw. den Auflagen Reifen mit der Kennung M+S
genannt, so sind hiermit nur Reifen gemeint und zulässig, die das Piktogramm Bergkuppe mit
Schneeflocke, wie in §36 StVZO/UN ECE R117 beschrieben, aufweisen.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 55342 nach §22 StVZO
Nr. : RA-001356-C0-233
Anlage-Nr. : AB3a
Seite : 3/3
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C38 8520
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kugel Ø28 mm, Gewinde M14x1,5, Schaftlänge 43,5 mm
Zubehörkit: Z 70
§22 55342*02
Anzugsmoment: 140 Nm
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies
ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es
sich um eine serienmäßige Reifenkombination handelt und diese ohne Einschränkung der
Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit
eines entsprechenden Nachweises.
Die Anlage AB3a mit den Seiten 1-3 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ C38 8520 des Auftraggebers CMS Automotive Trading GmbH
Geschäftsstelle Essen, 28.08.2025
