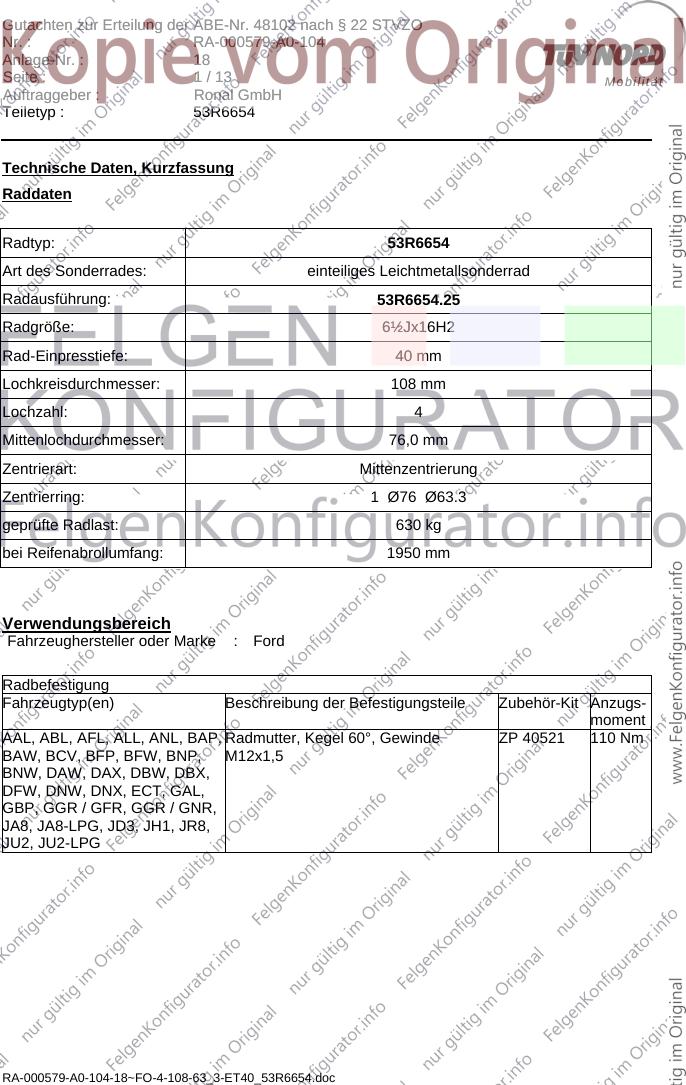

Gutachten zur Erteilung der ABE-Nr. 48102 nach § 22 STVZO
Nr. : RA-000579-A0-104
Anlage-Nr. : 18
Seite : 1 / 13 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654
Technische Daten, Kurzfassung
Raddaten
Radtyp: 53R6654
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Radausführung: 53R6654.25
Radgröße: 6½Jx16H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 4
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 1 Ø76 Ø63.3
geprüfte Radlast: 630 kg
bei Reifenabrollumfang: 1950 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Ford
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
AAL, ABL, AFL, ALL, ANL, BAP, Radmutter, Kegel 60°, Gewinde ZP 40521 110 Nm
BAW, BCV, BFP, BFW, BNP, M12x1,5
BNW, DAW, DAX, DBW, DBX,
DFW, DNW, DNX, ECT, GAL,
GBP, GGR / GFR, GGR / GNR,
JA8, JA8-LPG, JD3, JH1, JR8,
JU2, JU2-LPG
RA-000579-A0-104-18~FO-4-108-63_3-ET40_53R6654.doc
Gutachten zur Erteilung der ABE-Nr. 48102 nach § 22 STVZO
Nr. : RA-000579-A0-104
Anlage-Nr. : 18
Seite : 2 / 13 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654
Typ: GAL
ABE / EG-Genehmigung: F508; F508/1
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 96 Escort , Orion 195/45R16 A01) bis A10)B23)
(Limousine und Kombi) K12)K37)L27)
(bis Nachtrag 04)
96 XR3i 205/45R16
(bis Nachtrag 04)
110 Escort RS 2000
(bis Nachtrag 04)
F508/1/NT04E 900/975 4/108/63,4
Typ: GAL
ABE / EG-Genehmigung: F508/1
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 110 Escort 195/45R16 A01) bis A10)B23)
(Fließheck, Stufenheck, K12)
Kombi) 205/45R16
(ab Nachtrag 05)
F508/1/NT09E 935/900 4/108/63,4
Typ: GAL
ABE / EG-Genehmigung: F509; F509/1
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 96 Escort , Orion 195/45R16 A01) bis A10)B23)
(Limousine und Kombi) K12)K37)L27)
(bis Nachtrag 04)
96 XR3i 205/45R16
(bis Nachtrag 04)
110 Escort RS 2000
(bis Nachtrag 04)
F509/1/NT04E 900/875 4/108/63,4
Typ: GAL
ABE / EG-Genehmigung: F509/1
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 110 Escort 195/45R16 A01) bis A10)B23)
(Fließheck, Stufenheck, K12)
Kombi) 205/45R16
(ab Nachtrag 05)
F508/1/NT09E 935/900 4/108/63,4
RA-000579-A0-104-18~FO-4-108-63_3-ET40_53R6654.doc
Gutachten zur Erteilung der ABE-Nr. 48102 nach § 22 STVZO
Nr. : RA-000579-A0-104
Anlage-Nr. : 18
Seite : 3 / 13 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654
Typ: GAL
ABE / EG-Genehmigung: G146
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 96 Escort , Orion 195/45R16 A01) bis A10)B23)
(Limousine und Kombi) K12)K37)L27)
(bis Nachtrag 04)
96 XR3i 205/45R16
(bis Nachtrag 04)
110 Escort RS 2000
(bis Nachtrag 04)
G146/NT04E 900/875 4/108/63,4
Typ: GAL
ABE / EG-Genehmigung: G146
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 110 Escort 195/45R16 A01) bis A10)
(Fließheck, Stufenheck, B23)K12)
Kombi) 205/45R16
(ab Nachtrag 05)
G146/NT08E 1030/900 4/108/63,4
Typ: ABL
ABE / EG-Genehmigung: e11*93/81*0051*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
43 bis 85 Escort 3-türig Fließheck 195/45R16 A01) bis A10)
B23)K12)
205/45R16
e11*93/81*0051*02E 925/835 4/108/63,4
Typ: AFL
ABE / EG-Genehmigung: e11*93/81*0052*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
43 bis 85 Escort 4-türig Stufenheck 195/45R16 A01) bis A10)
B23)K12)
205/45R16
e11*93/81*0052*02E 930/860 4/108/63,4
Typ: AAL
ABE / EG-Genehmigung: e11*93/81*0053*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
43 bis 85 Escort 5-türig Fließheck 195/45R16 A02) bis A10)
205/45R16
e11*93/81*0053*05 935/845 4/108/63,4
RA-000579-A0-104-18~FO-4-108-63_3-ET40_53R6654.doc
Gutachten zur Erteilung der ABE-Nr. 48102 nach § 22 STVZO
Nr. : RA-000579-A0-104
Anlage-Nr. : 18
Seite : 4 / 13 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654
Typ: ANL
ABE / EG-Genehmigung: e11*93/81*0054*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
43 bis 85 Escort Kombi 195/45R16 A01) bis A10)
B23)K12)
205/45R16
e11*93/81*0054*05 920/900 4/108/63,4
Typ: ALL
ABE / EG-Genehmigung: F538
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
52 bis 96 Escort Cabrio 195/45R16 A01) bis A10)B23)
(bis Nachtrag 07) K12)K37)L27)
205/45R16
F538/NT07E 935/860
Typ: ALL
ABE / EG-Genehmigung: F538
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
52 bis 96 Escort Cabrio 195/45R16 A01) bis A10)
(ab Nachtrag 08) B23)K12)
205/45R16
F538/NT13E 935/860
Typ: ALL
ABE / EG-Genehmigung: e11*93/81*0055*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 85 Escort Cabrio 195/45R16 A01) bis A10)
B23)K12)
205/45R16
e11*93/81*0055*01E 900/860 4/108/63,4
Typ: GBP
ABE / EG-Genehmigung: G274
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 100 Mondeo 205/50R16 A01) bis A10)
(Stufenheck, Fließheck) G01)K49)
125 Mondeo V6-24V 205/50R16
K49)
G274/NT10E 1030/910 4/108/63,4
RA-000579-A0-104-18~FO-4-108-63_3-ET40_53R6654.doc
Gutachten zur Erteilung der ABE-Nr. 48102 nach § 22 STVZO
Nr. : RA-000579-A0-104
Anlage-Nr. : 18
Seite : 5 / 13 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654
Typ: BNP
ABE / EG-Genehmigung: G387
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 100 Mondeo 205/50R16 A01) bis A10)
(4-türig Kombi) G01)K49)
125 Mondeo V6-24V 205/50R16 A01) bis A10)
(4-türig Kombi) K49)
G387/NT10E 1050/1050 4/108/63,4
Typ: BFP
ABE / EG-Genehmigung: e1*95/54*0045*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 96 Mondeo 205/50R16 A01) bis A10)
(Stufenheck) G01)K49)
125 Mondeo V6-24V 205/50R16
(Stufenheck) K49)
151 Mondeo V6-24V 205/50R16 M+S
(Stufenheck) K49)
e1*95/54*0045*06 1030/910(980) 4/108/63,4
Typ: BAP
ABE / EG-Genehmigung: e1*95/54*0046*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 96 Mondeo 205/50R16 A01) bis A10)
(Fließheck) G01)K49)
125 Mondeo V6-24V 205/50R16
(Fließheck) K49)
151 Mondeo V6-24V 205/50R16 M+S
(Fließheck) K49)
e1*95/54*0046*06 1030/910(985) 4/108/63,4
Typ: BNP
ABE / EG-Genehmigung: e1*95/54*0047*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 96 Mondeo 205/50R16 A01) bis A10)
(4-türig Kombi) G01)K49)
125 Mondeo V6-24V 205/50R16
(4-türig Kombi) K49)
151 Mondeo V6-24V 205/50R16 M+S
(Fließheck) K49)
e1*95/54*0047*06 1030/1030(1100) 4/108/63,4
RA-000579-A0-104-18~FO-4-108-63_3-ET40_53R6654.doc
Gutachten zur Erteilung der ABE-Nr. 48102 nach § 22 STVZO
Nr. : RA-000579-A0-104
Anlage-Nr. : 18
Seite : 6 / 13 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654
Typ: GGR / GFR
ABE / EG-Genehmigung: G968; e1*93/81*0018*.. , e1*95/54*0018*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 92 Scorpio Limousine 205/55R16 A02) bis A10)
225/50R16
A01)K50)K74)
100 bis 152 Scorpio Limousine 205/55ZR16
225/50R16
A01)K50)K74)
G968/NT05E 1055/1150 4/108/63,4
e1*93/81*0018*01 bzw. 1075/1150
e1*95/54*0018*05E
Typ: GGR / GNR
ABE / EG-Genehmigung: G968 ; e1*93/81*0019*.. , e1*95/54*0019*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 110 Scorpio Kombi 225/50R16 A01) bis A10)E24)
K50)K74)
108 bis 152 Scorpio Kombi 225/50R16
G968/NT05E 1055/1230/1275 4/108/63,4
e1*93/81*0019*01 bzw. 1055/1230/1275
e1*95/54*0019*05E
Typ: ECT
ABE / EG-Genehmigung: e13*95/54*0024*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 92 Puma 195/45R16 A01) bis A10)
L22)
e13*95/54*0024*09E 770/670 4/108/63,4
Typ: DAW
ABE / EG-Genehmigung: e13*97/27*0037*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 96 Focus (5-türig) 195/50R16 A02) bis A10)
205/45R16
205/50R16
A01)K32)
e13*97/27*0037*18E 965/865(915) 4/108/63,3
RA-000579-A0-104-18~FO-4-108-63_3-ET40_53R6654.doc
Gutachten zur Erteilung der ABE-Nr. 48102 nach § 22 STVZO
Nr. : RA-000579-A0-104
Anlage-Nr. : 18
Seite : 7 / 13 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654
Typ: DBW
ABE / EG-Genehmigung: e13*97/27*0038*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 96 Focus (3-türig) 195/50R16 A02) bis A10)
205/45R16
205/50R16
A01)K32)
e13*97/27*0038*17E 950/850(900) 4/108/63,3
Typ: DFW
ABE / EG-Genehmigung: e13*97/27*0039*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 96 Focus (4-türig) 195/50R16 A02) bis A10)
205/45R16
205/50R16
A01)K32)
e13*97/27*0039*16 960/880(930) 4/108/63,3
Typ: DNW
ABE / EG-Genehmigung: e13*97/27*0040*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 96 Focus Turnier (5-türig) 195/50R16 A02) bis A10)
205/45R16
205/50R16
A01)K32)
e13*97/27*0040*17E 960/960(1010) 4/108/63,3
Typ: BCV
ABE / EG-Genehmigung: e9*96/79*0027*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 125 Cougar 215/50R16 A02) bis A10)
225/50R16
A01)K33)
147 bis 151 Cougar 215/50R16 M+S
225/50R16 M+S
A01)K33)
e9*96/79*0027*06E 1075/945 4/108/63,3
RA-000579-A0-104-18~FO-4-108-63_3-ET40_53R6654.doc
Gutachten zur Erteilung der ABE-Nr. 48102 nach § 22 STVZO
Nr. : RA-000579-A0-104
Anlage-Nr. : 18
Seite : 8 / 13 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654
Typ: DNX
ABE / EG-Genehmigung: e13*98/14*0056*.., e13D*98/14*0056*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
83 Focus 195/50R16 A02) bis A10)
(Kombi, ww. Gasantrieb)
205/45R16
205/50R16
A01)G01)K32)
e13*98/14*0056*00 885/960(1010) 4/108/63,3
Typ: DAX
ABE / EG-Genehmigung: e13*98/14*0057*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
83 bis 86 Focus 195/50R16 A02) bis A10)
(5-türig, ww. Gasantrieb)
205/45R16
205/50R16
A01)G01)K32)
e13D98/14*0057*04 895/865(915) 4/108/63,3
Typ: DBX
ABE / EG-Genehmigung: e13*98/14*0058*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
83 bis 85 Focus 195/50R16 A02) bis A10)
(3-türig, ww. Gasantrieb)
205/45R16
205/50R16
A01)G01)K32)
e13D98/14*0058*04 885/850(900) 4/108/63,3
Typ: BAW
ABE / EG-Genehmigung: e1*98/14*0124*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 Mondeo 205/50R16 A01) bis A10)
(Fließheck, ww. Gasantrieb) G01)K49)
e1*98/14*0124*00E 965/905(975) 4/108/63,4
Typ: BFW
ABE / EG-Genehmigung: e1*98/14*0125*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 Mondeo 205/50R16 A01) bis A10)
(Stufenheck, ww. Gasan- G01)K49)
trieb)
e1*98/14*0125*00E 965/905(975) 4/108/63,4
RA-000579-A0-104-18~FO-4-108-63_3-ET40_53R6654.doc
Gutachten zur Erteilung der ABE-Nr. 48102 nach § 22 STVZO
Nr. : RA-000579-A0-104
Anlage-Nr. : 18

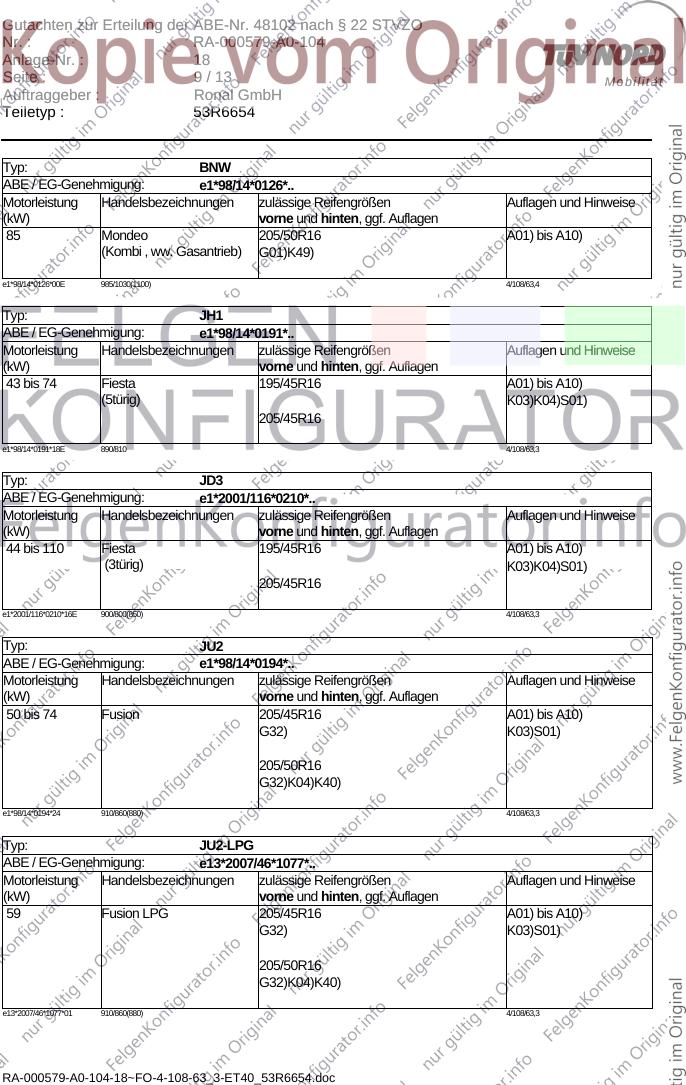

Seite : 9 / 13 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654
Typ: BNW
ABE / EG-Genehmigung: e1*98/14*0126*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 Mondeo 205/50R16 A01) bis A10)
(Kombi , ww. Gasantrieb) G01)K49)
e1*98/14*0126*00E 985/1030(1100) 4/108/63,4
Typ: JH1
ABE / EG-Genehmigung: e1*98/14*0191*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
43 bis 74 Fiesta 195/45R16 A01) bis A10)
(5türig) K03)K04)S01)
205/45R16
e1*98/14*0191*18E 890/810 4/108/63,3
Typ: JD3
ABE / EG-Genehmigung: e1*2001/116*0210*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 110 Fiesta 195/45R16 A01) bis A10)
(3türig) K03)K04)S01)
205/45R16
e1*2001/116*0210*16E 900/800(850) 4/108/63,3
Typ: JU2
ABE / EG-Genehmigung: e1*98/14*0194*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 74 Fusion 205/45R16 A01) bis A10)
G32) K03)S01)
205/50R16
G32)K04)K40)
e1*98/14*0194*24 910/860(880) 4/108/63,3
Typ: JU2-LPG
ABE / EG-Genehmigung: e13*2007/46*1077*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 Fusion LPG 205/45R16 A01) bis A10)
G32) K03)S01)
205/50R16
G32)K04)K40)
e13*2007/46*1077*01 910/860(880) 4/108/63,3
RA-000579-A0-104-18~FO-4-108-63_3-ET40_53R6654.doc
Gutachten zur Erteilung der ABE-Nr. 48102 nach § 22 STVZO
Nr. : RA-000579-A0-104
Anlage-Nr. : 18

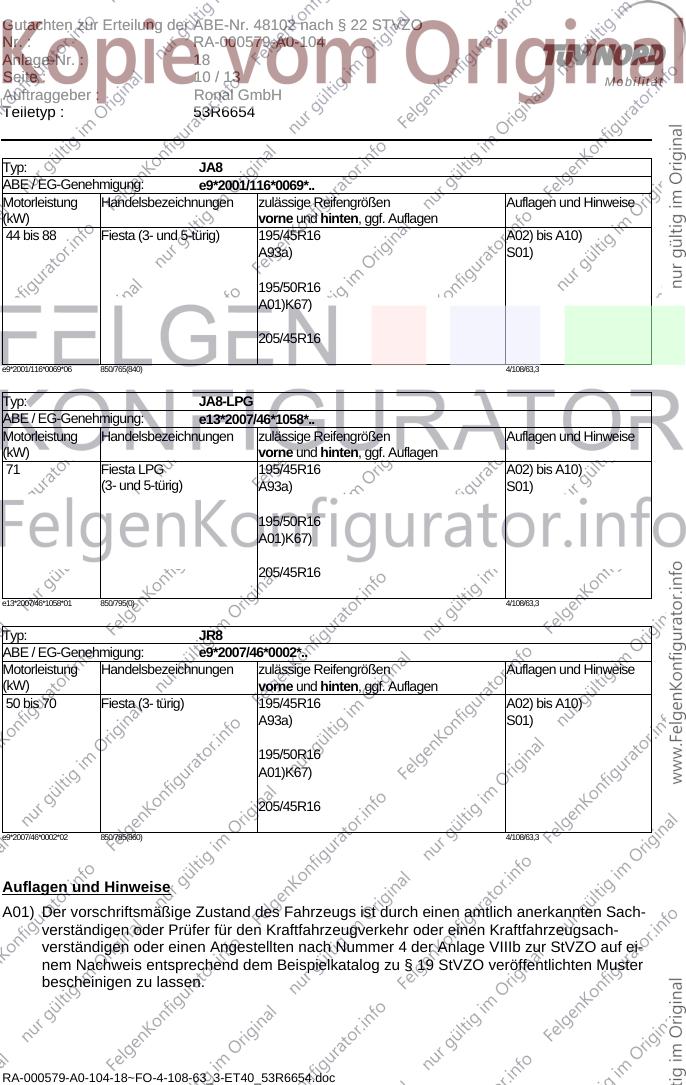

Seite : 10 / 13 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654
Typ: JA8
ABE / EG-Genehmigung: e9*2001/116*0069*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 88 Fiesta (3- und 5-türig) 195/45R16 A02) bis A10)
A93a) S01)
195/50R16
A01)K67)
205/45R16
e9*2001/116*0069*06 850/765(840) 4/108/63,3
Typ: JA8-LPG
ABE / EG-Genehmigung: e13*2007/46*1058*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
71 Fiesta LPG 195/45R16 A02) bis A10)
(3- und 5-türig) A93a) S01)
195/50R16
A01)K67)
205/45R16
e13*2007/46*1058*01 850/795(0) 4/108/63,3
Typ: JR8
ABE / EG-Genehmigung: e9*2007/46*0002*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 70 Fiesta (3- türig) 195/45R16 A02) bis A10)
A93a) S01)
195/50R16
A01)K67)
205/45R16
e9*2007/46*0002*02 850/785(860) 4/108/63,3
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf ei-
nem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
RA-000579-A0-104-18~FO-4-108-63_3-ET40_53R6654.doc
Gutachten zur Erteilung der ABE-Nr. 48102 nach § 22 STVZO
Nr. : RA-000579-A0-104
Anlage-Nr. : 18

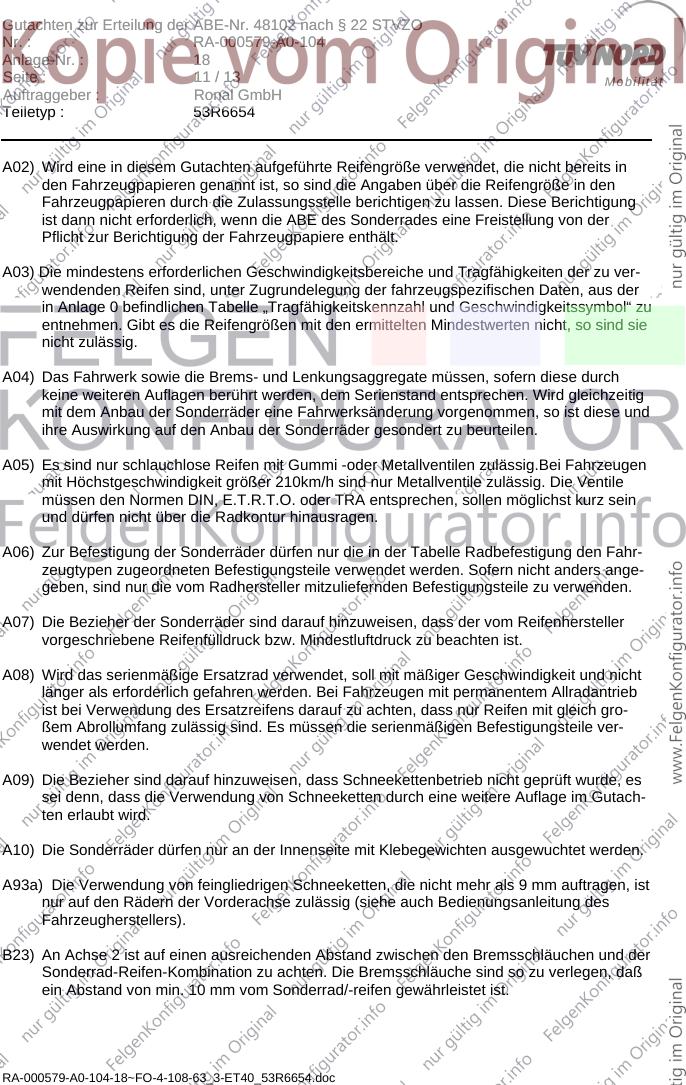

Seite : 11 / 13 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu ver-
wendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den Fahr-
zeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders ange-
geben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich gro-
ßem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile ver-
wendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutach-
ten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
B23) An Achse 2 ist auf einen ausreichenden Abstand zwischen den Bremsschläuchen und der
Sonderrad-Reifen-Kombination zu achten. Die Bremsschläuche sind so zu verlegen, daß
ein Abstand von min. 10 mm vom Sonderrad/-reifen gewährleistet ist.
RA-000579-A0-104-18~FO-4-108-63_3-ET40_53R6654.doc
Gutachten zur Erteilung der ABE-Nr. 48102 nach § 22 STVZO
Nr. : RA-000579-A0-104
Anlage-Nr. : 18

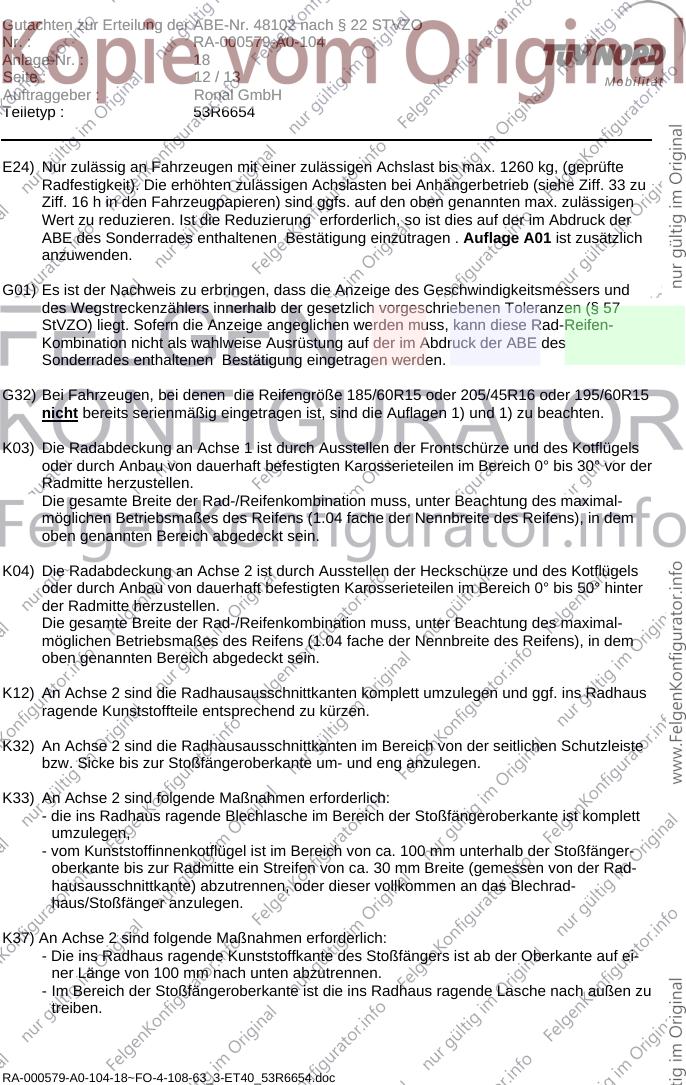

Seite : 12 / 13 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654
E24) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1260 kg, (geprüfte
Radfestigkeit). Die erhöhten zulässigen Achslasten bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h in den Fahrzeugpapieren) sind ggfs. auf den oben genannten max. zulässigen
Wert zu reduzieren. Ist die Reduzierung erforderlich, so ist dies auf der im Abdruck der
ABE des Sonderrades enthaltenen Bestätigung einzutragen . Auflage A01 ist zusätzlich
anzuwenden.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der im Abdruck der ABE des
Sonderrades enthaltenen Bestätigung eingetragen werden.
G32) Bei Fahrzeugen, bei denen die Reifengröße 185/60R15 oder 205/45R16 oder 195/60R15
nicht bereits serienmäßig eingetragen ist, sind die Auflagen 1) und 1) zu beachten.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
K12) An Achse 2 sind die Radhausausschnittkanten komplett umzulegen und ggf. ins Radhaus
ragende Kunststoffteile entsprechend zu kürzen.
K32) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante um- und eng anzulegen.
K33) An Achse 2 sind folgende Maßnahmen erforderlich:
- die ins Radhaus ragende Blechlasche im Bereich der Stoßfängeroberkante ist komplett
umzulegen,
- vom Kunststoffinnenkotflügel ist im Bereich von ca. 100 mm unterhalb der Stoßfänger-
oberkante bis zur Radmitte ein Streifen von ca. 30 mm Breite (gemessen von der Rad-
hausausschnittkante) abzutrennen, oder dieser vollkommen an das Blechrad-
haus/Stoßfänger anzulegen.
K37) An Achse 2 sind folgende Maßnahmen erforderlich:
- Die ins Radhaus ragende Kunststoffkante des Stoßfängers ist ab der Oberkante auf ei-
ner Länge von 100 mm nach unten abzutrennen.
- Im Bereich der Stoßfängeroberkante ist die ins Radhaus ragende Lasche nach außen zu
treiben.
RA-000579-A0-104-18~FO-4-108-63_3-ET40_53R6654.doc
Gutachten zur Erteilung der ABE-Nr. 48102 nach § 22 STVZO
Nr. : RA-000579-A0-104
Anlage-Nr. : 18

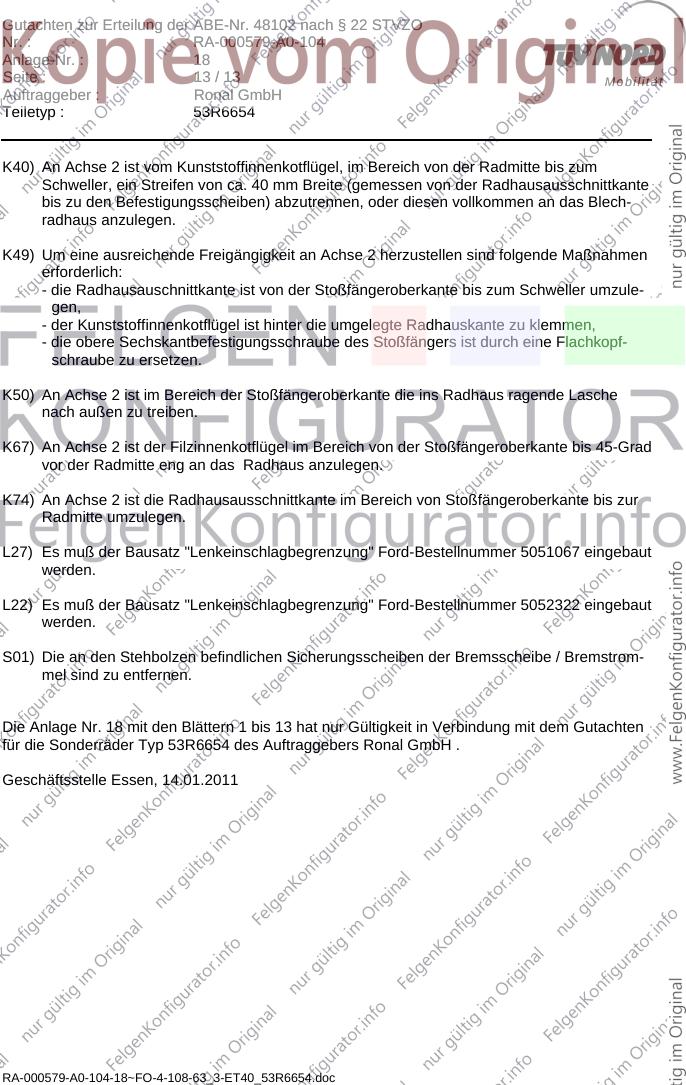

Seite : 13 / 13 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654
K40) An Achse 2 ist vom Kunststoffinnenkotflügel, im Bereich von der Radmitte bis zum
Schweller, ein Streifen von ca. 40 mm Breite (gemessen von der Radhausausschnittkante
bis zu den Befestigungsscheiben) abzutrennen, oder diesen vollkommen an das Blech-
radhaus anzulegen.
K49) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
- die Radhausauschnittkante ist von der Stoßfängeroberkante bis zum Schweller umzule-
gen,
- der Kunststoffinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen,
- die obere Sechskantbefestigungsschraube des Stoßfängers ist durch eine Flachkopf-
schraube zu ersetzen.
K50) An Achse 2 ist im Bereich der Stoßfängeroberkante die ins Radhaus ragende Lasche
nach außen zu treiben.
K67) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis 45-Grad
vor der Radmitte eng an das Radhaus anzulegen.
K74) An Achse 2 ist die Radhausausschnittkante im Bereich von Stoßfängeroberkante bis zur
Radmitte umzulegen.
L27) Es muß der Bausatz "Lenkeinschlagbegrenzung" Ford-Bestellnummer 5051067 eingebaut
werden.
L22) Es muß der Bausatz "Lenkeinschlagbegrenzung" Ford-Bestellnummer 5052322 eingebaut
werden.
S01) Die an den Stehbolzen befindlichen Sicherungsscheiben der Bremsscheibe / Bremstrom-
mel sind zu entfernen.
Die Anlage Nr. 18 mit den Blättern 1 bis 13 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 53R6654 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 14.01.2011
RA-000579-A0-104-18~FO-4-108-63_3-ET40_53R6654.doc
