Gutachten zur Erteilung der ABE-Nr. 48237 nach § 22 STVZO
Nr. : RA-000671-A0-104
Anlage-Nr. : 34
Seite : 1/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R6705

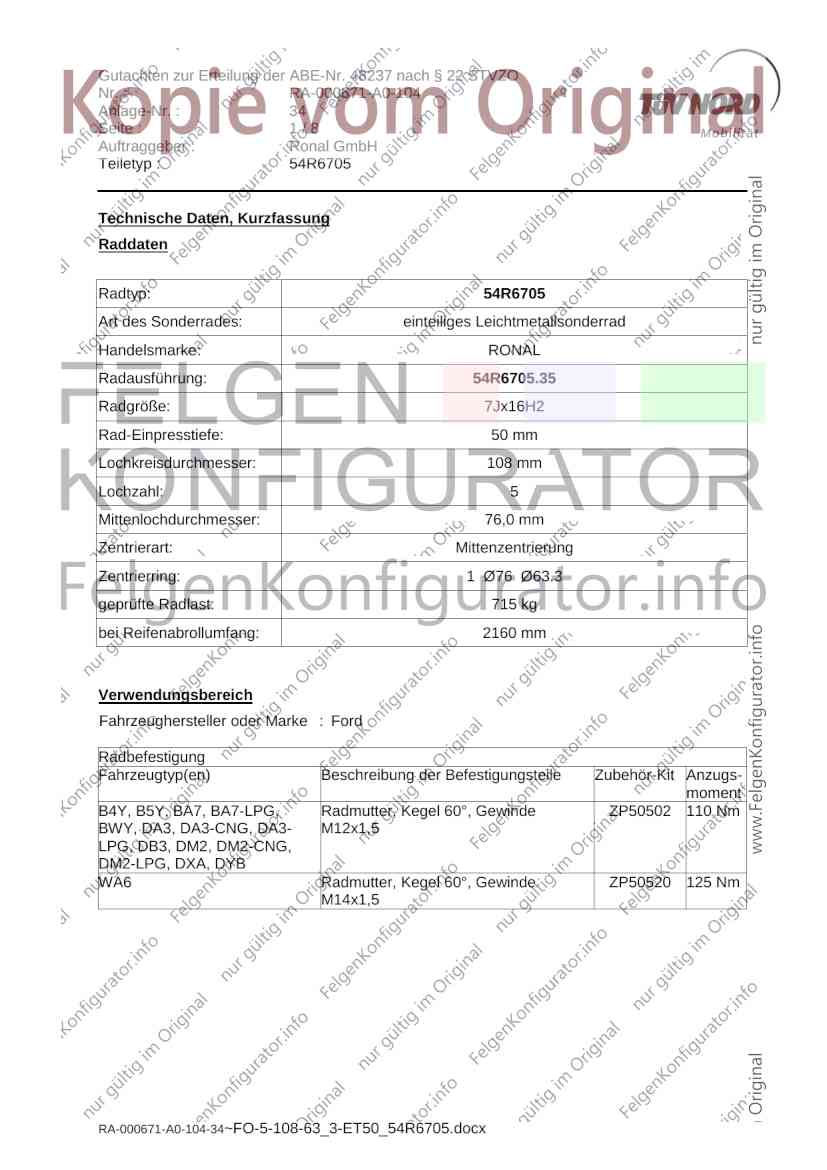

Technische Daten, Kurzfassung
Raddaten
Radtyp: 54R6705
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: RONAL
Radausführung: 54R6705.35
Radgröße: 7Jx16H2
Rad-Einpresstiefe: 50 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 1 Ø76 Ø63.3
geprüfte Radlast: 715 kg
bei Reifenabrollumfang: 2160 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Ford
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
B4Y, B5Y, BA7, BA7-LPG, Radmutter, Kegel 60°, Gewinde ZP50502 110 Nm
BWY, DA3, DA3-CNG, DA3- M12x1,5
LPG, DB3, DM2, DM2-CNG,
DM2-LPG, DXA, DYB
WA6 Radmutter, Kegel 60°, Gewinde ZP50520 125 Nm
M14x1,5
RA-000671-A0-104-34~FO-5-108-63_3-ET50_54R6705.docx
Gutachten zur Erteilung der ABE-Nr. 48237 nach § 22 STVZO
Nr. : RA-000671-A0-104
Anlage-Nr. : 34
Seite : 2/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R6705

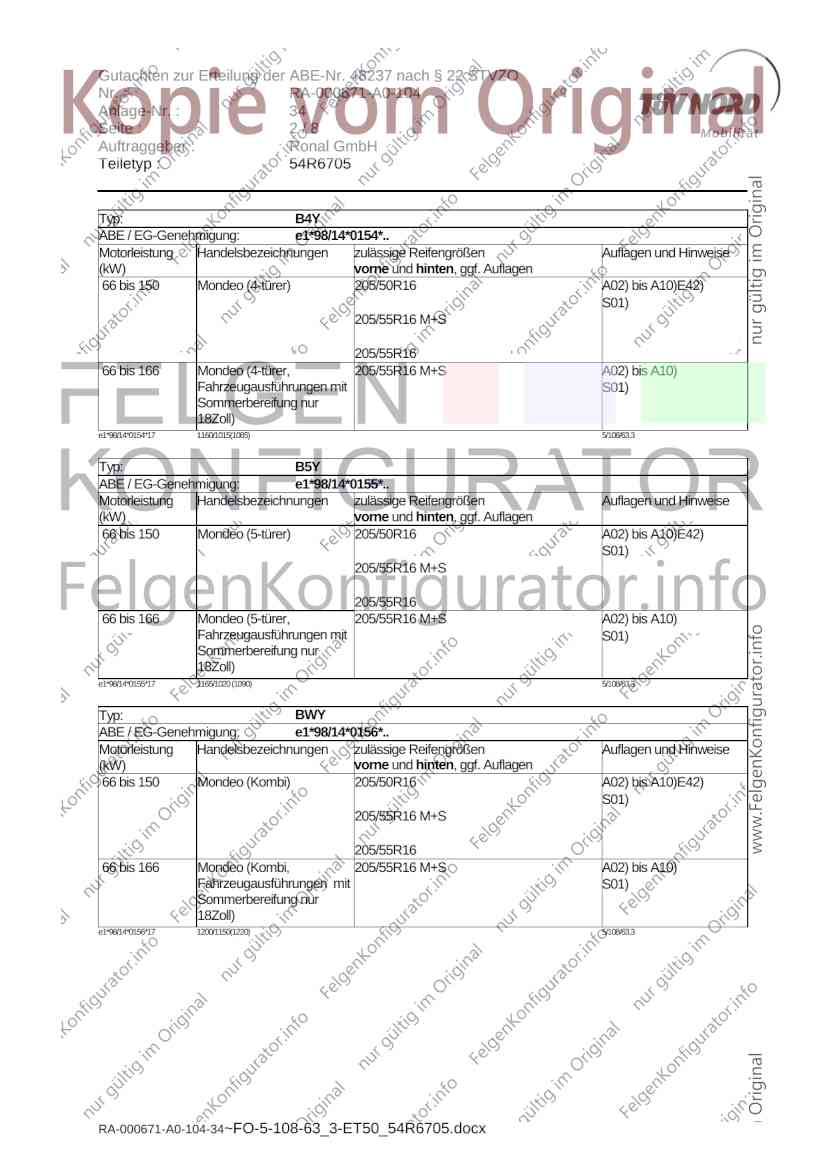

Typ: B4Y
ABE / EG-Genehmigung: e1*98/14*0154*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 150 Mondeo (4-türer) 205/50R16 A02) bis A10)E42)
S01)
205/55R16 M+S
205/55R16
66 bis 166 Mondeo (4-türer, 205/55R16 M+S A02) bis A10)
Fahrzeugausführungen mit S01)
Sommerbereifung nur
18Zoll)
e1*98/14*0154*17 1160/1015(1085) 5/108/63,3
Typ: B5Y
ABE / EG-Genehmigung: e1*98/14*0155*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 150 Mondeo (5-türer) 205/50R16 A02) bis A10)E42)
S01)
205/55R16 M+S
205/55R16
66 bis 166 Mondeo (5-türer, 205/55R16 M+S A02) bis A10)
Fahrzeugausführungen mit S01)
Sommerbereifung nur
18Zoll)
e1*98/14*0155*17 1165/1020 (1090) 5/108/63,3
Typ: BWY
ABE / EG-Genehmigung: e1*98/14*0156*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 150 Mondeo (Kombi) 205/50R16 A02) bis A10)E42)
S01)
205/55R16 M+S
205/55R16
66 bis 166 Mondeo (Kombi, 205/55R16 M+S A02) bis A10)
Fahrzeugausführungen mit S01)
Sommerbereifung nur
18Zoll)
e1*98/14*0156*17 1200/1150(1220) 5/108/63,3
RA-000671-A0-104-34~FO-5-108-63_3-ET50_54R6705.docx
Gutachten zur Erteilung der ABE-Nr. 48237 nach § 22 STVZO
Nr. : RA-000671-A0-104
Anlage-Nr. : 34
Seite : 3/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R6705

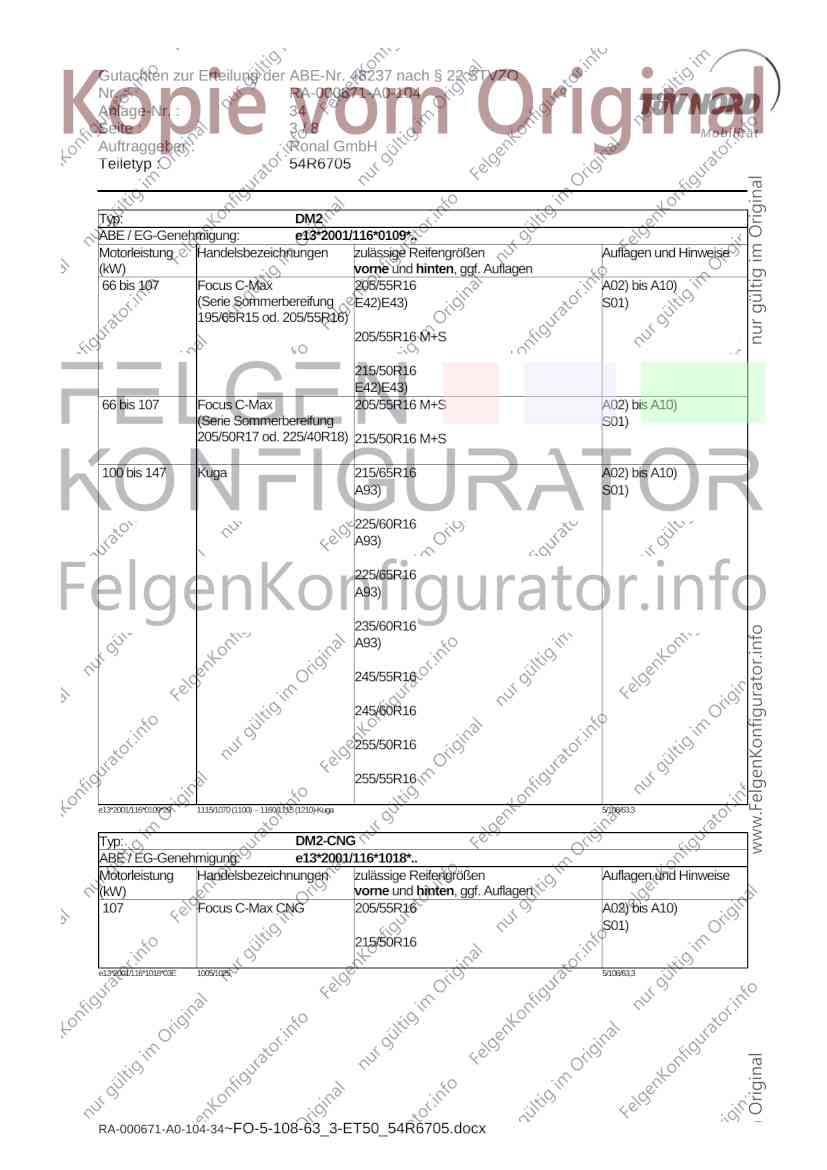

Typ: DM2
ABE / EG-Genehmigung: e13*2001/116*0109*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 107 Focus C-Max 205/55R16 A02) bis A10)
(Serie Sommerbereifung E42)E43) S01)
195/65R15 od. 205/55R16)
205/55R16 M+S
215/50R16
E42)E43)
66 bis 107 Focus C-Max 205/55R16 M+S A02) bis A10)
(Serie Sommerbereifung S01)
205/50R17 od. 225/40R18) 215/50R16 M+S
100 bis 147 Kuga 215/65R16 A02) bis A10)
A93) S01)
225/60R16
A93)
225/65R16
A93)
235/60R16
A93)
245/55R16
245/60R16
255/50R16
255/55R16
e13*2001/116*0109*29 1115/1070 (1100) - 1160/1115 (1210)-Kuga 5/108/63,3
Typ: DM2-CNG
ABE / EG-Genehmigung: e13*2001/116*1018*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
107 Focus C-Max CNG 205/55R16 A02) bis A10)
S01)
215/50R16
e13*2001/116*1018*03E 1005/1025 5/108/63,3
RA-000671-A0-104-34~FO-5-108-63_3-ET50_54R6705.docx
Gutachten zur Erteilung der ABE-Nr. 48237 nach § 22 STVZO
Nr. : RA-000671-A0-104
Anlage-Nr. : 34
Seite : 4/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R6705

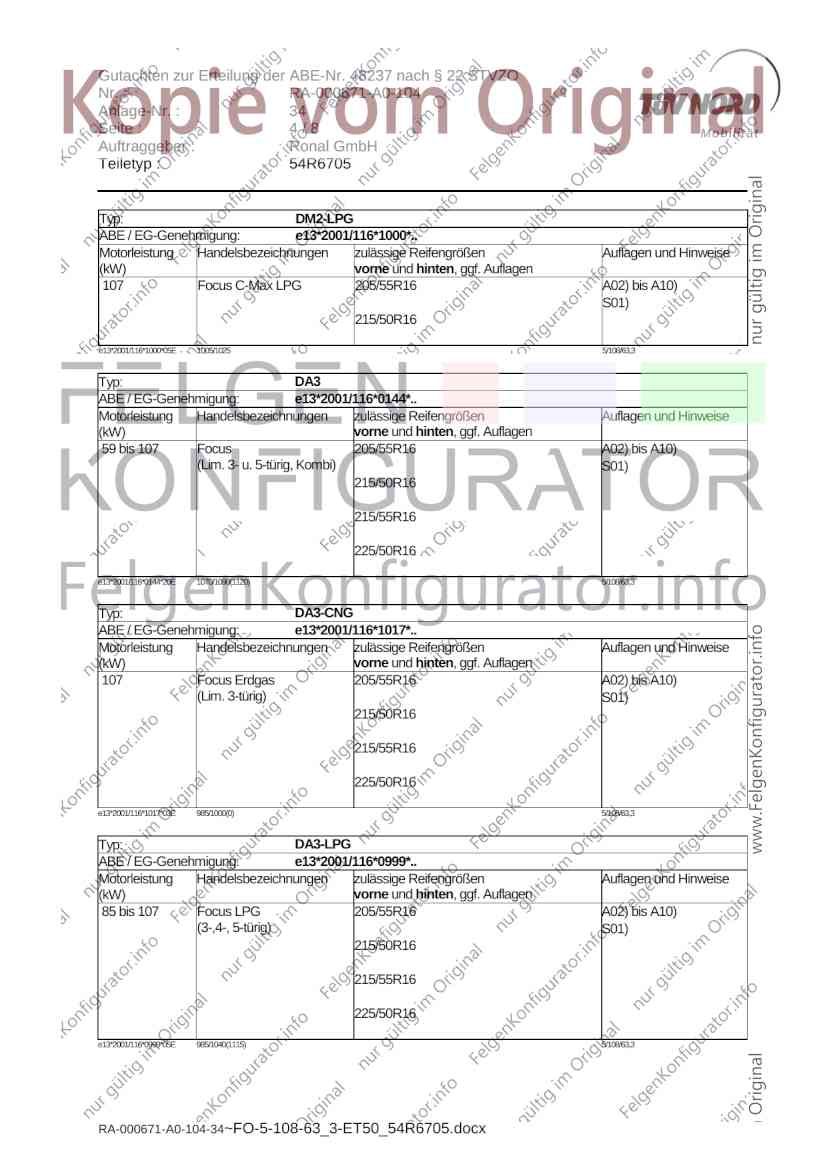

Typ: DM2-LPG
ABE / EG-Genehmigung: e13*2001/116*1000*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
107 Focus C-Max LPG 205/55R16 A02) bis A10)
S01)
215/50R16
e13*2001/116*1000*05E 1005/1025 5/108/63,3
Typ: DA3
ABE / EG-Genehmigung: e13*2001/116*0144*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 107 Focus 205/55R16 A02) bis A10)
(Lim. 3- u. 5-türig, Kombi) S01)
215/50R16
215/55R16
225/50R16
e13*2001/116*0144*20E 1070/1090(1120) 5/108/63,3
Typ: DA3-CNG
ABE / EG-Genehmigung: e13*2001/116*1017*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
107 Focus Erdgas 205/55R16 A02) bis A10)
(Lim. 3-türig) S01)
215/50R16
215/55R16
225/50R16
e13*2001/116*1017*03E 985/1000(0) 5/108/63,3
Typ: DA3-LPG
ABE / EG-Genehmigung: e13*2001/116*0999*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 107 Focus LPG 205/55R16 A02) bis A10)
(3-,4-, 5-türig) S01)
215/50R16
215/55R16
225/50R16
e13*2001/116*0999*05E 985/1040(1115) 5/108/63,3
RA-000671-A0-104-34~FO-5-108-63_3-ET50_54R6705.docx
Gutachten zur Erteilung der ABE-Nr. 48237 nach § 22 STVZO
Nr. : RA-000671-A0-104
Anlage-Nr. : 34
Seite : 5/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R6705

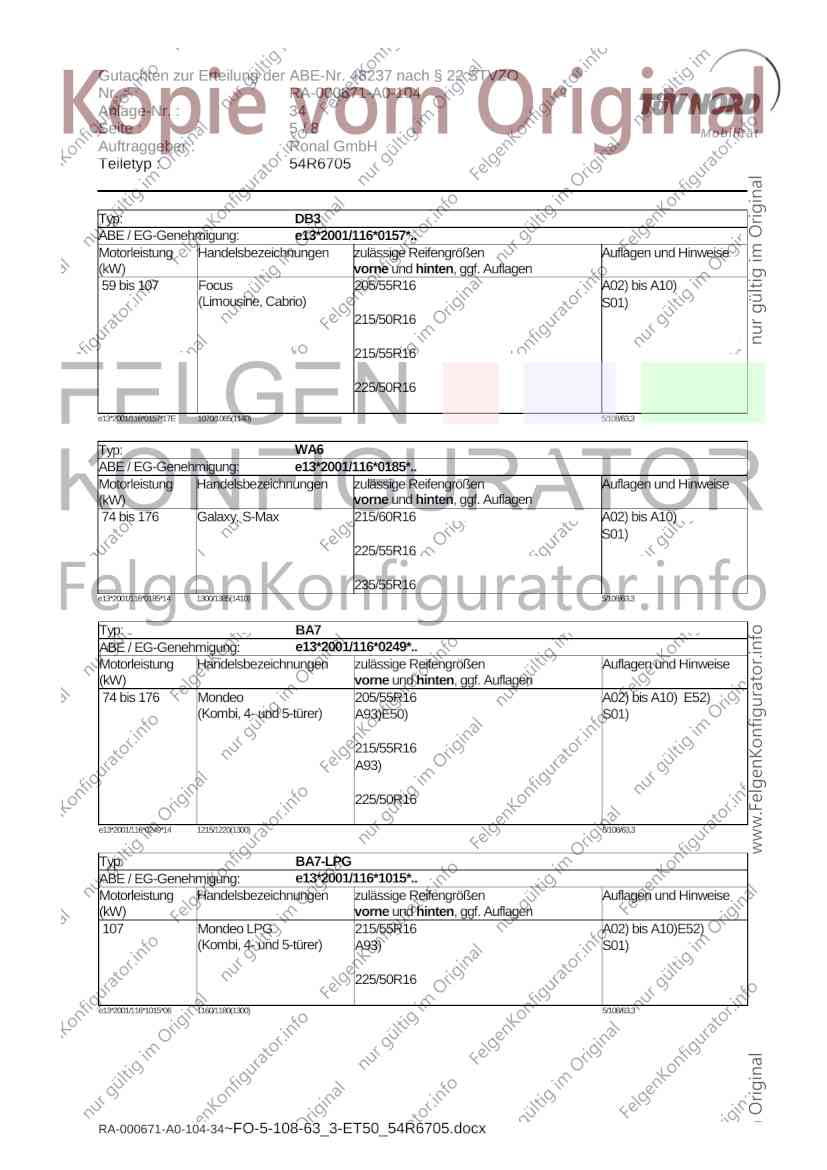

Typ: DB3
ABE / EG-Genehmigung: e13*2001/116*0157*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 107 Focus 205/55R16 A02) bis A10)
(Limousine, Cabrio) S01)
215/50R16
215/55R16
225/50R16
e13*2001/116*0157*17E 1070/1065(1140) 5/108/63,3
Typ: WA6
ABE / EG-Genehmigung: e13*2001/116*0185*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 176 Galaxy, S-Max 215/60R16 A02) bis A10)
S01)
225/55R16
235/55R16
e13*2001/116*0185*14 1300/1385(1410) 5/108/63,3
Typ: BA7
ABE / EG-Genehmigung: e13*2001/116*0249*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 176 Mondeo 205/55R16 A02) bis A10) E52)
(Kombi, 4- und 5-türer) A93)E50) S01)
215/55R16
A93)
225/50R16
e13*2001/116*0249*14 1215/1220(1300) 5/108/63,3
Typ: BA7-LPG
ABE / EG-Genehmigung: e13*2001/116*1015*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
107 Mondeo LPG 215/55R16 A02) bis A10)E52)
(Kombi, 4- und 5-türer) A93) S01)
225/50R16
e13*2001/116*1015*06 1160/1180(1300) 5/108/63,3
RA-000671-A0-104-34~FO-5-108-63_3-ET50_54R6705.docx
Gutachten zur Erteilung der ABE-Nr. 48237 nach § 22 STVZO
Nr. : RA-000671-A0-104
Anlage-Nr. : 34
Seite : 6/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R6705

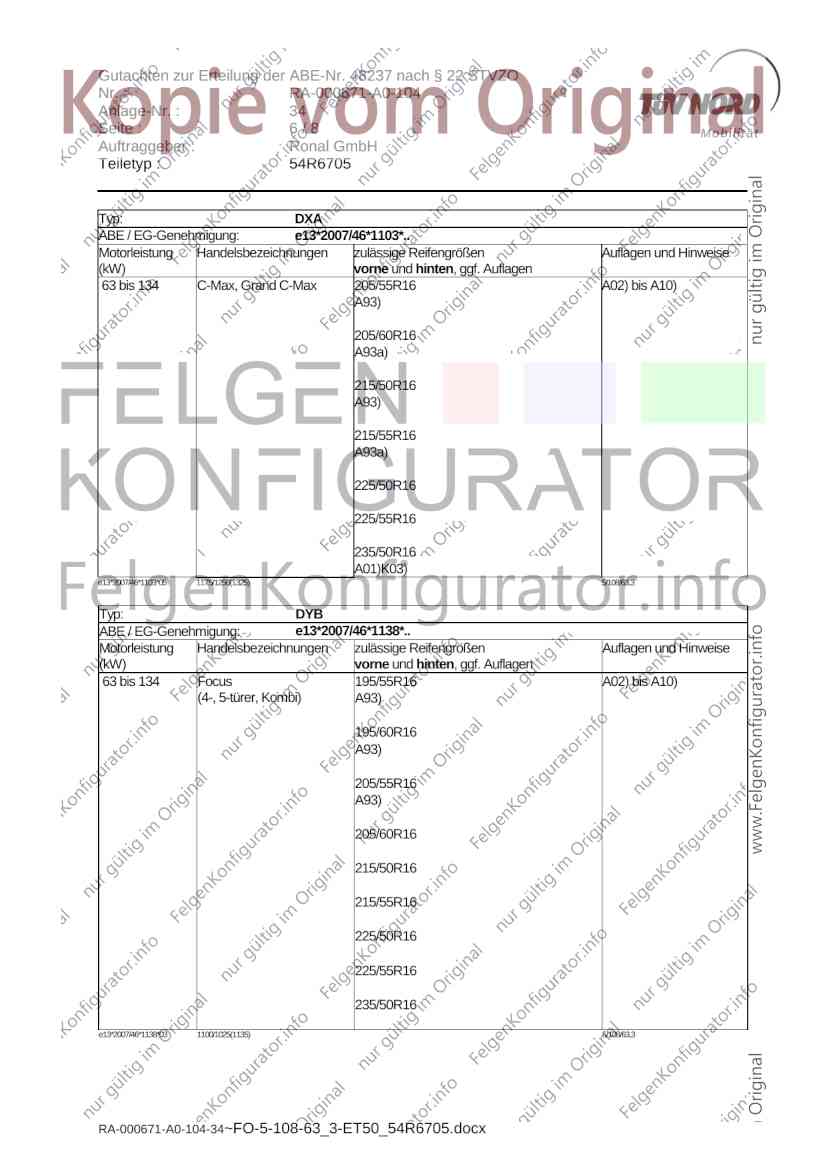

Typ: DXA
ABE / EG-Genehmigung: e13*2007/46*1103*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 134 C-Max, Grand C-Max 205/55R16 A02) bis A10)
A93)
205/60R16
A93a)
215/50R16
A93)
215/55R16
A93a)
225/50R16
225/55R16
235/50R16
A01)K03)
e13*2007/46*1103*05 1175/1250(1325) 5/108/63,3
Typ: DYB
ABE / EG-Genehmigung: e13*2007/46*1138*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 134 Focus 195/55R16 A02) bis A10)
(4-, 5-türer, Kombi) A93)
195/60R16
A93)
205/55R16
A93)
205/60R16
215/50R16
215/55R16
225/50R16
225/55R16
235/50R16
e13*2007/46*1138*03 1100/1025(1135) 5/108/63,3
RA-000671-A0-104-34~FO-5-108-63_3-ET50_54R6705.docx
Gutachten zur Erteilung der ABE-Nr. 48237 nach § 22 STVZO
Nr. : RA-000671-A0-104
Anlage-Nr. : 34
Seite : 7/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R6705

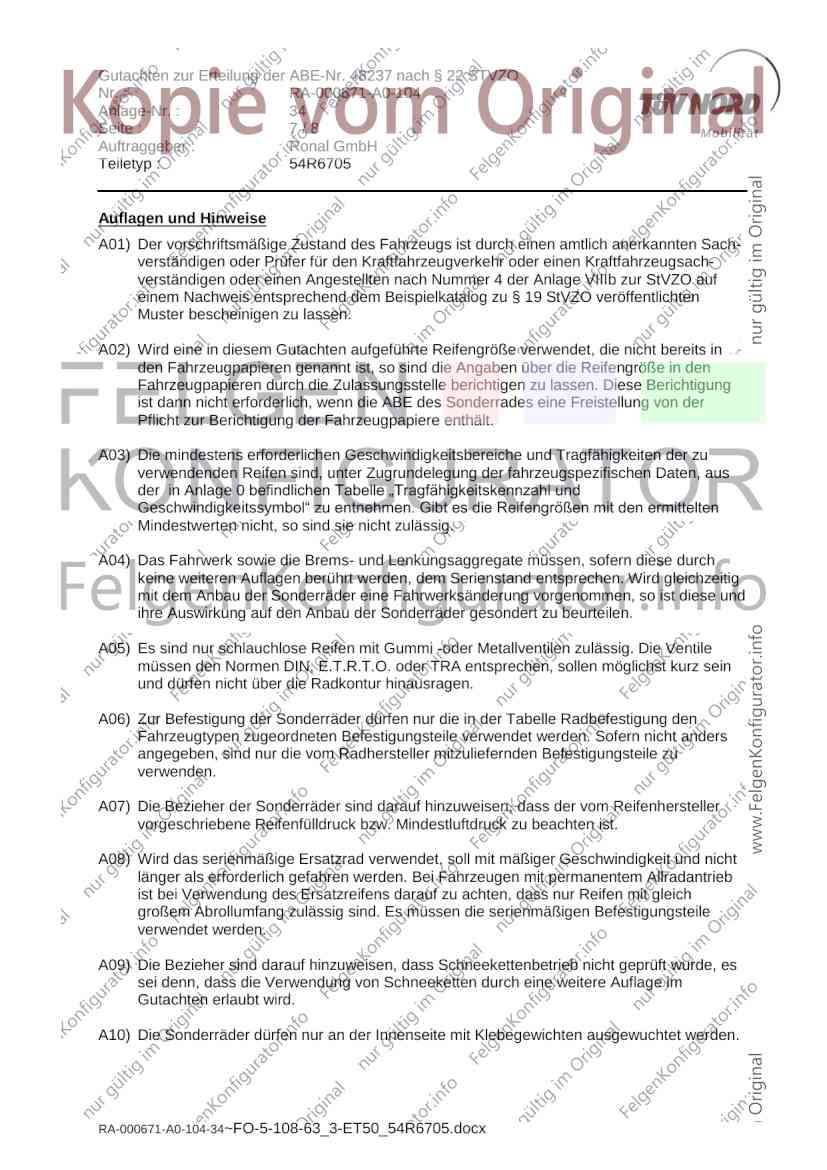

Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
RA-000671-A0-104-34~FO-5-108-63_3-ET50_54R6705.docx
Gutachten zur Erteilung der ABE-Nr. 48237 nach § 22 STVZO
Nr. : RA-000671-A0-104
Anlage-Nr. : 34
Seite : 8/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R6705
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E42) Nicht zulässig an Fahrzeugausführungen, die serienmäßig mit 18-Zoll-
Sommerbereifungen ausgerüstet sind oder nur diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind gerüstet sind.
E43) Nicht zulässig an Fahrzeugausführungen, die serienmäßig mit 17-Zoll-
Sommerbereifungen oder größer ausgerüstet sind oder nur diese in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen sind.
E50) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit (Sommer-)
Reifengröße ab Nennbreite 215/.. ausgerüstet oder nur diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
E52) Nur zulässig bei Fahrzeugausführungen, die an Achse 2 mit Stehbolzen mit einer Länge
von 26 mm ausgerüstet sind. Diese sind Fahrzeuge ab Produktionsdatum Januar 2008.
Überprüfung: Einschraubtiefe min 6,5 Umdrehungen.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
S01) Die an den Stehbolzen befindlichen Sicherungsscheiben der Bremsscheibe /
Bremstrommel sind zu entfernen.
Die Anlage Nr. 34 mit den Blättern 1 bis 8 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 54R6705 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 14.02.2012
RA-000671-A0-104-34~FO-5-108-63_3-ET50_54R6705.docx
