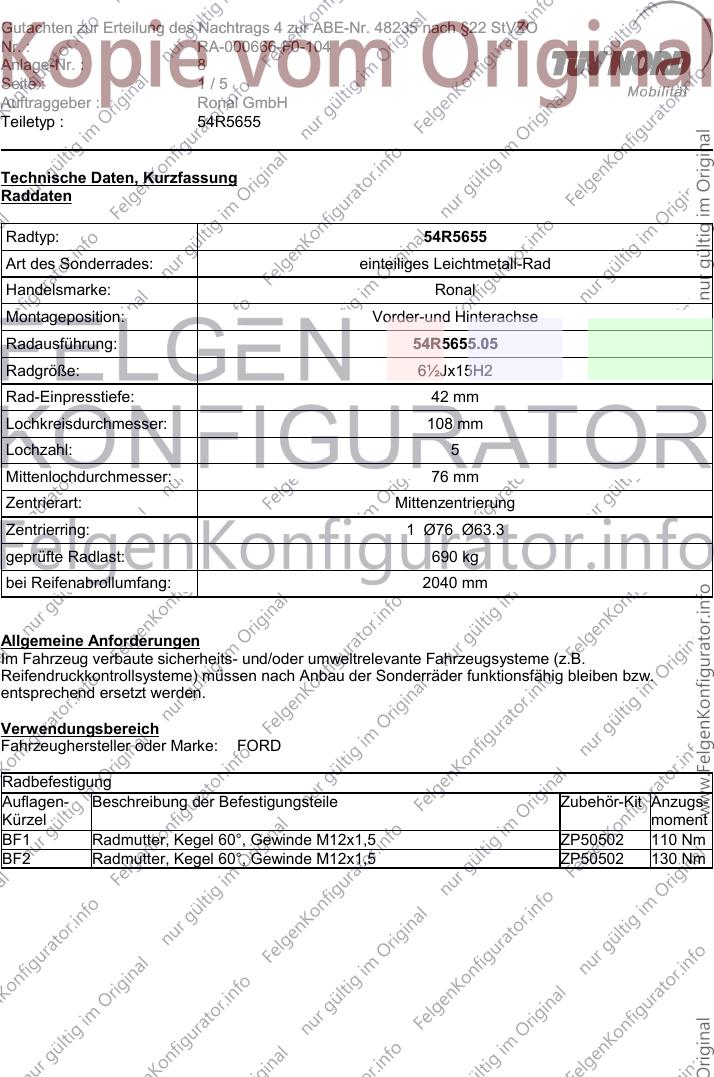

Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48235 nach §22 StVZO
Nr. : RA-000666-F0-104
Anlage-Nr. : 8
Seite : 1/5
Auftraggeber : Ronal GmbH
Teiletyp : 54R5655
Technische Daten, Kurzfassung
Raddaten
Radtyp: 54R5655
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Ronal
Montageposition: Vorder-und Hinterachse
Radausführung: 54R5655.05
Radgröße: 6½Jx15H2
Rad-Einpresstiefe: 42 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 76 mm
Zentrierart: Mittenzentrierung
Zentrierring: 1 Ø76 Ø63.3
geprüfte Radlast: 690 kg
bei Reifenabrollumfang: 2040 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: FORD
Radbefestigung
Auflagen- Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 Radmutter, Kegel 60°, Gewinde M12x1,5 ZP50502 110 Nm
BF2 Radmutter, Kegel 60°, Gewinde M12x1,5 ZP50502 130 Nm
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48235 nach §22 StVZO
Nr. : RA-000666-F0-104
Anlage-Nr. : 8

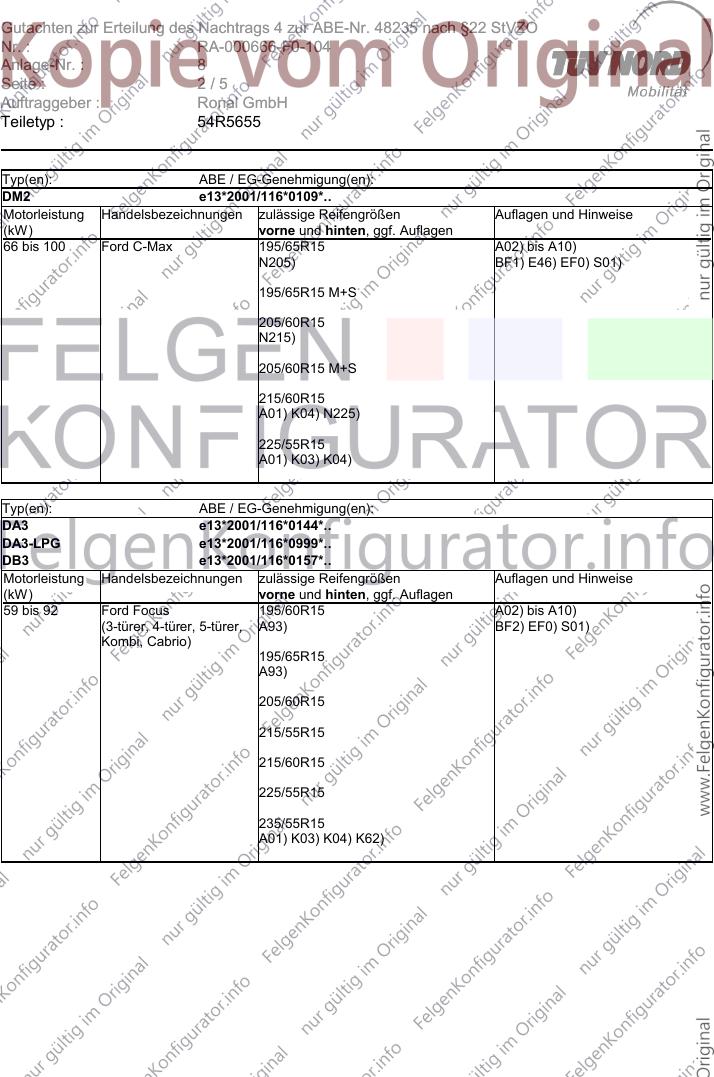

Seite : 2/5
Auftraggeber : Ronal GmbH
Teiletyp : 54R5655
Typ(en): ABE / EG-Genehmigung(en):
DM2 e13*2001/116*0109*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 100 Ford C-Max 195/65R15 A02) bis A10)
N205) BF1) E46) EF0) S01)
195/65R15 M+S
205/60R15
N215)
205/60R15 M+S
215/60R15
A01) K04) N225)
225/55R15
A01) K03) K04)
Typ(en): ABE / EG-Genehmigung(en):
DA3 e13*2001/116*0144*..
DA3-LPG e13*2001/116*0999*..
DB3 e13*2001/116*0157*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 92 Ford Focus 195/60R15 A02) bis A10)
(3-türer, 4-türer, 5-türer, A93) BF2) EF0) S01)
Kombi, Cabrio)
195/65R15
A93)
205/60R15
215/55R15
215/60R15
225/55R15
235/55R15
A01) K03) K04) K62)
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48235 nach §22 StVZO
Nr. : RA-000666-F0-104
Anlage-Nr. : 8

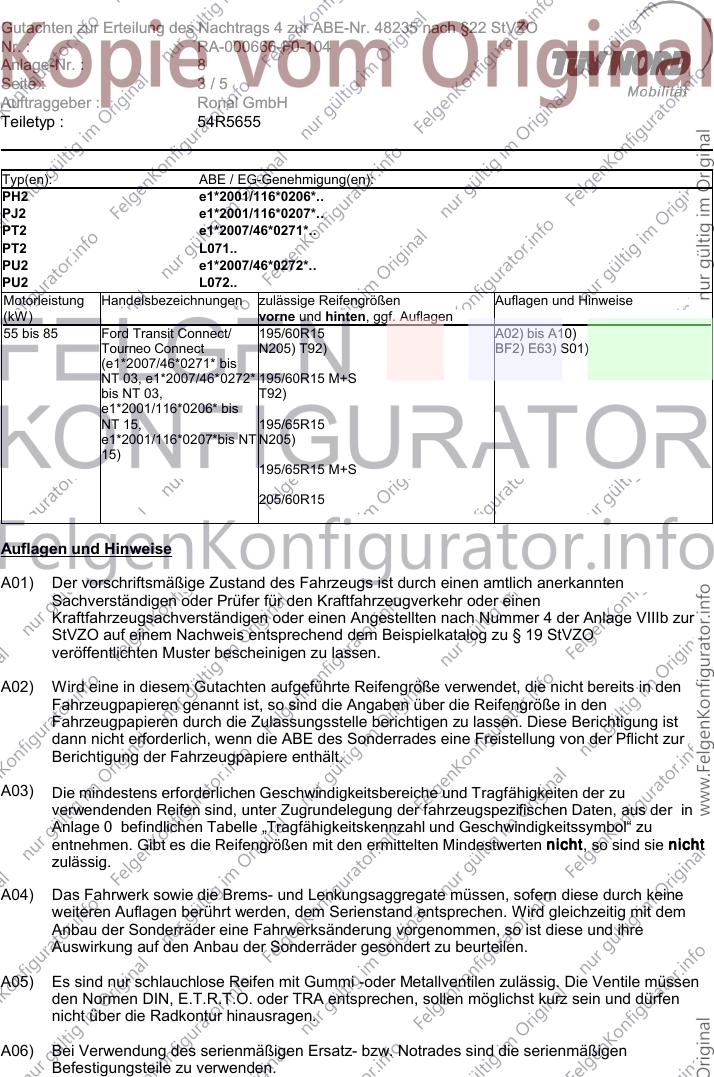

Seite : 3/5
Auftraggeber : Ronal GmbH
Teiletyp : 54R5655
Typ(en): ABE / EG-Genehmigung(en):
PH2 e1*2001/116*0206*..
PJ2 e1*2001/116*0207*..
PT2 e1*2007/46*0271*..
PT2 L071..
PU2 e1*2007/46*0272*..
PU2 L072..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 85 Ford Transit Connect/ 195/60R15 A02) bis A10)
Tourneo Connect N205) T92) BF2) E63) S01)
(e1*2007/46*0271* bis
NT 03, e1*2007/46*0272* 195/60R15 M+S
bis NT 03, T92)
e1*2001/116*0206* bis
NT 15, 195/65R15
e1*2001/116*0207*bis NT N205)
15)
195/65R15 M+S
205/60R15
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht
nicht, so sind sie nicht
zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48235 nach §22 StVZO
Nr. : RA-000666-F0-104
Anlage-Nr. : 8

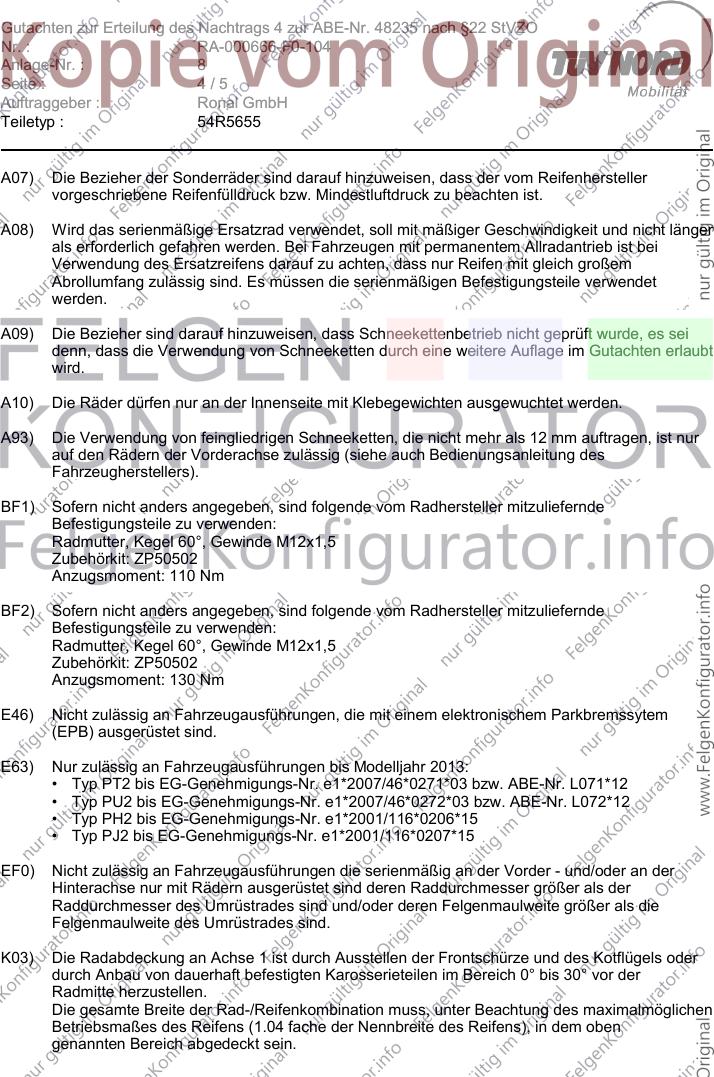

Seite : 4/5
Auftraggeber : Ronal GmbH
Teiletyp : 54R5655
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Sofern nicht anders angegeben, sind folgende vom Radhersteller mitzuliefernde
Befestigungsteile zu verwenden:
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: ZP50502
Anzugsmoment: 110 Nm
BF2) Sofern nicht anders angegeben, sind folgende vom Radhersteller mitzuliefernde
Befestigungsteile zu verwenden:
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: ZP50502
Anzugsmoment: 130 Nm
E46) Nicht zulässig an Fahrzeugausführungen, die mit einem elektronischem Parkbremssytem
(EPB) ausgerüstet sind.
E63) Nur zulässig an Fahrzeugausführungen bis Modelljahr 2013:
• Typ PT2 bis EG-Genehmigungs-Nr. e1*2007/46*0271*03 bzw. ABE-Nr. L071*12
• Typ PU2 bis EG-Genehmigungs-Nr. e1*2007/46*0272*03 bzw. ABE-Nr. L072*12
• Typ PH2 bis EG-Genehmigungs-Nr. e1*2001/116*0206*15
• Typ PJ2 bis EG-Genehmigungs-Nr. e1*2001/116*0207*15
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48235 nach §22 StVZO
Nr. : RA-000666-F0-104
Anlage-Nr. : 8

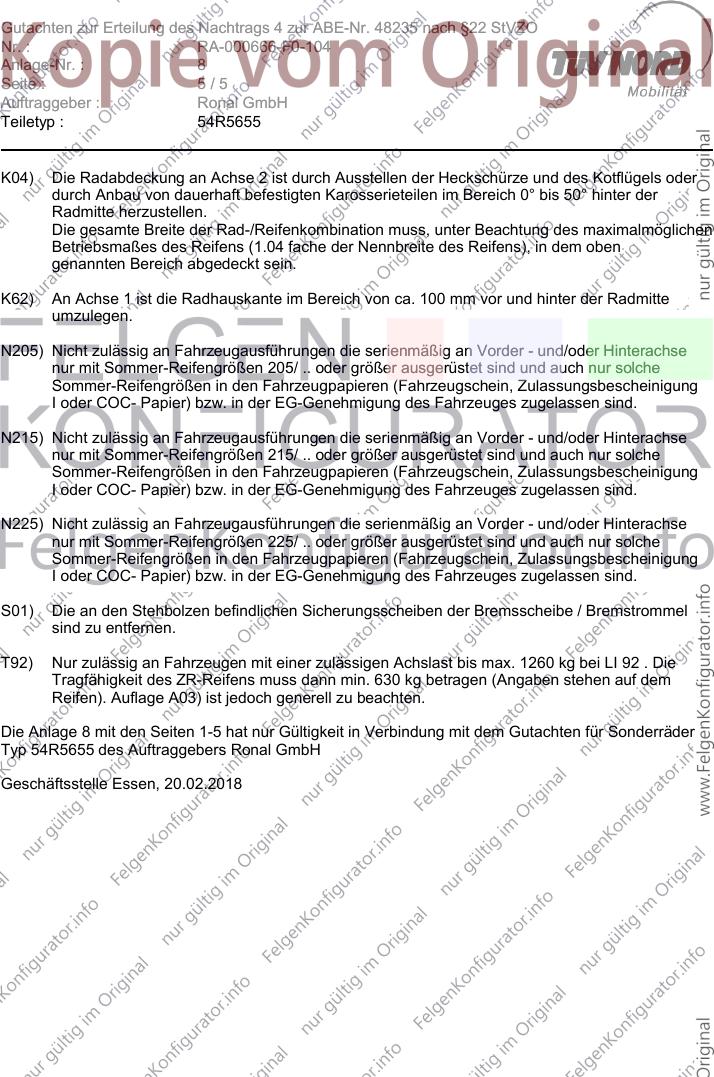

Seite : 5/5
Auftraggeber : Ronal GmbH
Teiletyp : 54R5655
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K62) An Achse 1 ist die Radhauskante im Bereich von ca. 100 mm vor und hinter der Radmitte
umzulegen.
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
S01) Die an den Stehbolzen befindlichen Sicherungsscheiben der Bremsscheibe / Bremstrommel
sind zu entfernen.
T92) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1260 kg bei LI 92 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 630 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage 8 mit den Seiten 1-5 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ 54R5655 des Auftraggebers Ronal GmbH
Geschäftsstelle Essen, 20.02.2018
