Gutachten 366-0006-10-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 48025
ANLAGE: 28 FORD Radtyp: EWY
Hersteller: AEZ Leichtmetallräder GmbH Stand: 04.10.2012
__________________________________________________________________________________________________________________
Seite: 1 von 6
Fahrzeughersteller : FORD
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 108/4 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
EWY3SA40D634 PCD108 ET40 Ø70.1 Ø63.4 63,4 615 2007 05/10
EWY3SA40O634 PCD108 ET40 Ø70.1 Ø63.4 63,4 615 2007 02/12
EWY3SA40634 PCD108 ET40 Ø70.1 Ø63.4 63,4 615 2007 05/10
Verwendungsbereich/Fz-Hersteller : FORD
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJF4
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : BAP; BAW; BCV; BFP; BFW; BNP; BNW; DAW;
DAX; DA1; DBW; DBX; DB1; DFW; DNW; DNX; DN1; GBP; JA8;
JA8-LPG; JD3; JH1; JR8; JU2
135 Nm für Typ : JK8
Verkaufsbezeichnung: B-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JK8 e9*2007/46*0092*.. 55 - 88 195/45R17 85 Nur B-Max;
205/45R17 51G Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P
Verkaufsbezeichnung: FIESTA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JA8 e9*2001/116*0069*.. 44 - 99 205/40R17 80 11A; 21P; 22H; 22M; 24J; Schrägheck 2-türig;
JA8-LPG e13*2007/46*1058*.. 24M Frontantrieb;
JR8 DE*2007/46*0072*.. 215/35R17 79 11A; 21P; 22H; 22M; 24J; 10B; 11B; 11G; 11H;
24M 12A; 51A; 71C; 71K;
215/40R17 83 11A; 21P; 22H; 22L; 24J; 721; 725; 73C; 74A;
24M 74H; 74P; FHB
JA8 e9*2001/116*0069*.. 44 - 88 205/40R17 80 11A; 21P; 22H; 22M; 24J; Schrägheck 4-türig;
JA8-LPG e13*2007/46*1058*.. 24M Frontantrieb;
215/35R17 79 11A; 21P; 22H; 22M; 24J; 10B; 11B; 11G; 11H;
24M 12A; 51A; 71C; 71K;
215/40R17 83 11A; 21P; 22H; 22L; 24J; 721; 725; 73C; 74A;
24M 74H; 74P; FHB
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0006-10-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 48025
ANLAGE: 28 FORD Radtyp: EWY
Hersteller: AEZ Leichtmetallräder GmbH Stand: 04.10.2012
__________________________________________________________________________________________________________________
Seite: 2 von 6
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DAW e13*97/27*0037*.. 55 - 86 205/40R17 80 nicht Kombi; nicht 10B; 11B; 11G; 11H;
DAX e13*98/14D0057*.., Dieselmotor; 11A; 22B; 12A; 51A; 71C; 71K;
e13*98/14*0057*.. 22H; 24J; 5DA 721; 725; 73C; 74A;
DBW e13*97/27*0038*.. 55 - 96 205/40R17-84 11A; 22B; 22H; 24J 74H; 74P
Reinf
DBX e13*98/14D0058*.., 215/40R17-83 11A; 22B; 22F; 24J; 24M
e13*98/14*0058*..
DFW e13*97/27*0039*..
DNW e13*97/27*0040*..
DNX e13*98/14D0056*..,
e13*98/14*0056*..
Verkaufsbezeichnung: FOCUS ST170
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DA1 e13*98/14*0081*.. 127 215/45R17 11A; 21B; 22B; 22L; 24J; 10B; 11B; 11G; 11H;
DB1 e13*98/14*0082*.. 51G 12A; 51A; 71C; 71K;
DN1 e13*98/14*0095*.. 721; 725; 73C; 74A;
74H; 74P
Verkaufsbezeichnung: FORD COUGAR
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BCV e9*96/79*0027*.. 96 - 125 215/45R17 11A; 22F; 22L; 24J; 24M; 10B; 11B; 11G; 11H;
631 12A; 51A; 71C; 71K;
225/45R17-90 11A; 22F; 22L; 24J; 24M 721; 725; 73C; 74A;
74H; 74P
Verkaufsbezeichnung: FORD FIESTA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JD3 e1*2001/116*0210*. 43 - 74 215/35R17 79 11A; 21B; 22F; 24C; 24D; 10B; 11B; 11G; 11H;
JH1 e1*98/14*0191*.. 5CW 12A; 51A; 71C; 71K;
43 - 110 205/40R17 11A; 21B; 22F; 22G; 24C; 721; 725; 73C; 74A;
24D; 51G 74H; 74P; SC4
205/40R17 80 11A; 21B; 22F; 22G; 24C;
24D; 54F
215/35R17 79W 11A; 21B; 22F; 24C; 24D;
5CW
215/35R17 83 11A; 21B; 22F; 24C; 24D;
5CW
Verkaufsbezeichnung: FORD FUSION
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JU2 e1*98/14*0194*.. 50 - 74 205/40R17 80 11A; 24J; 24M; 5DA 10B; 11B; 11G; 11H;
205/40R17 84 11A; 24J; 24M 12A; 51A; 71C; 71K;
205/45R17 84 11A; 24J; 24M 721; 725; 73C; 74A;
215/35R17 79 11A; 24J; 24M; 5CW 74H; 74P
215/35R17 83 11A; 24J; 24M
215/40R17 83 11A; 24J; 24M
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0006-10-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 48025
ANLAGE: 28 FORD Radtyp: EWY
Hersteller: AEZ Leichtmetallräder GmbH Stand: 04.10.2012
__________________________________________________________________________________________________________________

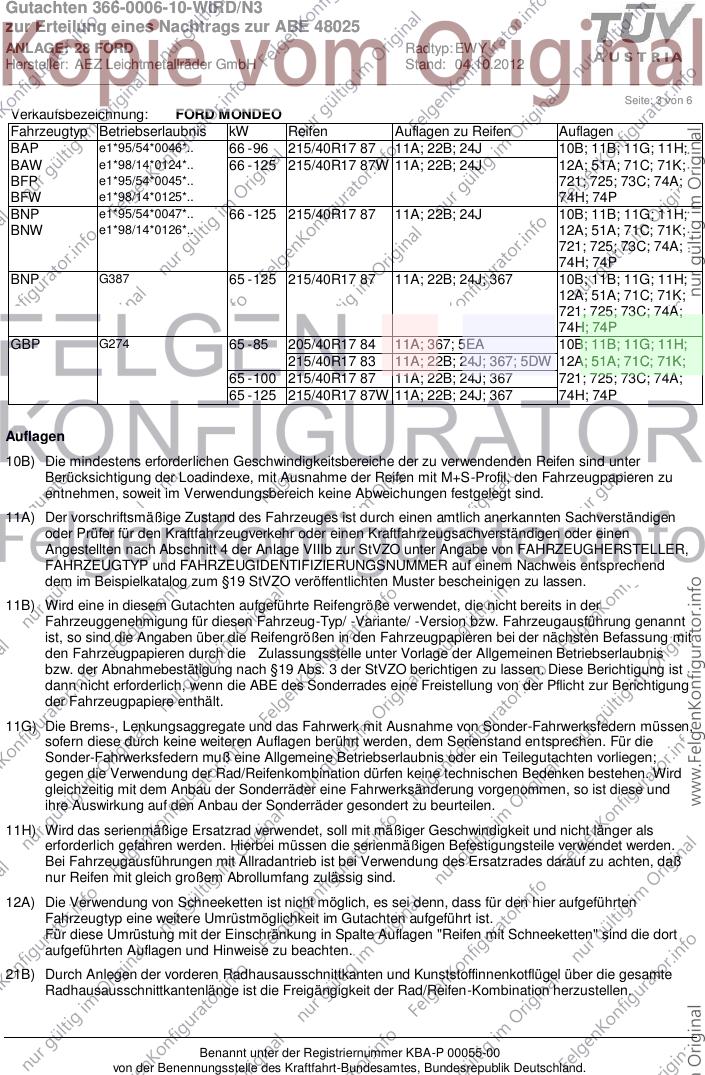

Seite: 3 von 6
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BAP e1*95/54*0046*.. 66 - 96 215/40R17 87 11A; 22B; 24J 10B; 11B; 11G; 11H;
BAW e1*98/14*0124*.. 66 - 125 215/40R17 87W 11A; 22B; 24J 12A; 51A; 71C; 71K;
BFP e1*95/54*0045*.. 721; 725; 73C; 74A;
BFW e1*98/14*0125*.. 74H; 74P
BNP e1*95/54*0047*.. 66 - 125 215/40R17 87 11A; 22B; 24J 10B; 11B; 11G; 11H;
BNW e1*98/14*0126*.. 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P
BNP G387 65 - 125 215/40R17 87 11A; 22B; 24J; 367 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P
GBP G274 65 - 85 205/40R17 84 11A; 367; 5EA 10B; 11B; 11G; 11H;
215/40R17 83 11A; 22B; 24J; 367; 5DW 12A; 51A; 71C; 71K;
65 - 100 215/40R17 87 11A; 22B; 24J; 367 721; 725; 73C; 74A;
65 - 125 215/40R17 87W 11A; 22B; 24J; 367 74H; 74P
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0006-10-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 48025
ANLAGE: 28 FORD Radtyp: EWY
Hersteller: AEZ Leichtmetallräder GmbH Stand: 04.10.2012
__________________________________________________________________________________________________________________
Seite: 4 von 6
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22G) Durch Nacharbeit der hinteren Radhäuser im Bereich der Reifenlauffläche ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0006-10-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 48025
ANLAGE: 28 FORD Radtyp: EWY
Hersteller: AEZ Leichtmetallräder GmbH Stand: 04.10.2012
__________________________________________________________________________________________________________________
Seite: 5 von 6
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
54F) Je nach Fahrzeuggrundausstattung sind einer Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei der Verwendung einer Reifengröße, die noch nicht in den
Fahrzeugpapieren aufgeführt ist, kann deshalb eine Angleichung erforderlich werden.
Sofern eine Angleichung durchgeführt wird, ist dies bei der Beurteilung weiterer
Rad/Reifen-Kombinationen zu berücksichtigen.
Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
5CW) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 874kg.
5DA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 900kg.
5DW) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 974kg.
5EA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1000kg.
631) Die Eignung von "ZR"-Reifen ist durch eine Bestätigung des Reifenherstellers über die ausreichende
Tragfähigkeit der Reifengröße sicherzustellen. Es wird empfohlen den Nachweis der Eignung bei den
Fahrzeugpapieren mitzuführen.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0006-10-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 48025
ANLAGE: 28 FORD Radtyp: EWY
Hersteller: AEZ Leichtmetallräder GmbH Stand: 04.10.2012
__________________________________________________________________________________________________________________

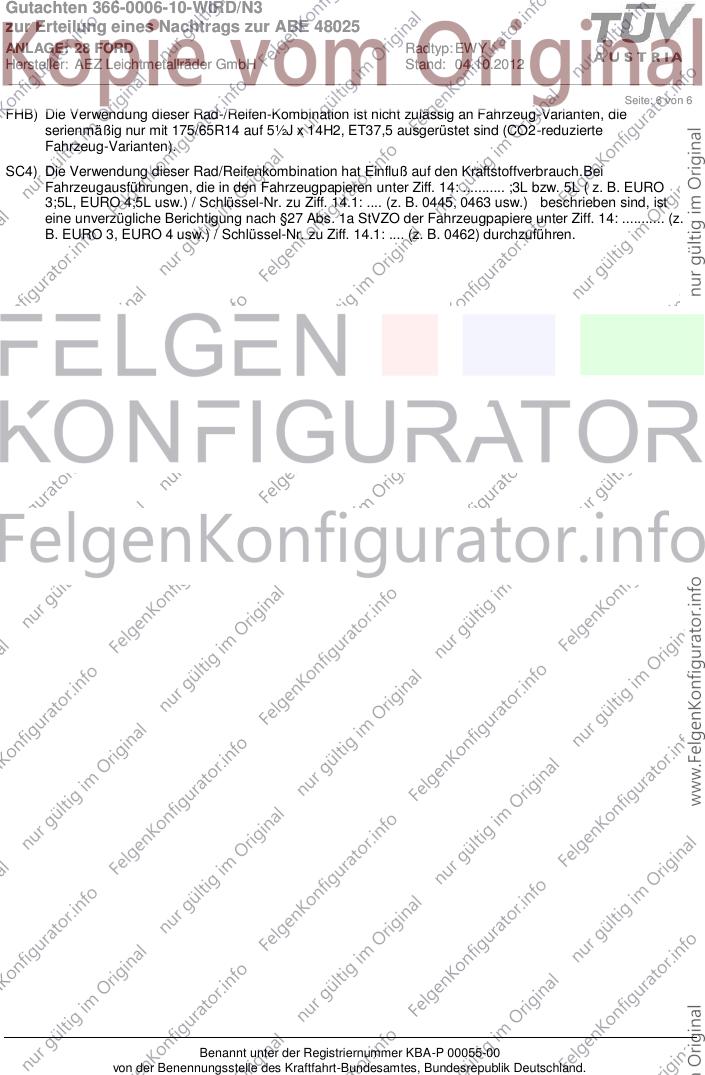

Seite: 6 von 6
FHB) Die Verwendung dieser Rad-/Reifen-Kombination ist nicht zulässig an Fahrzeug-Varianten, die
serienmäßig nur mit 175/65R14 auf 5½J x 14H2, ET37,5 ausgerüstet sind (CO2-reduzierte
Fahrzeug-Varianten).
SC4) Die Verwendung dieser Rad/Reifenkombination hat Einfluß auf den Kraftstoffverbrauch.Bei
Fahrzeugausführungen, die in den Fahrzeugpapieren unter Ziff. 14: ........... ;3L bzw. 5L ( z. B. EURO
3;5L, EURO 4;5L usw.) / Schlüssel-Nr. zu Ziff. 14.1: .... (z. B. 0445, 0463 usw.) beschrieben sind, ist
eine unverzügliche Berichtigung nach §27 Abs. 1a StVZO der Fahrzeugpapiere unter Ziff. 14: ........... (z.
B. EURO 3, EURO 4 usw.) / Schlüssel-Nr. zu Ziff. 14.1: .... (z. B. 0462) durchzuführen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
