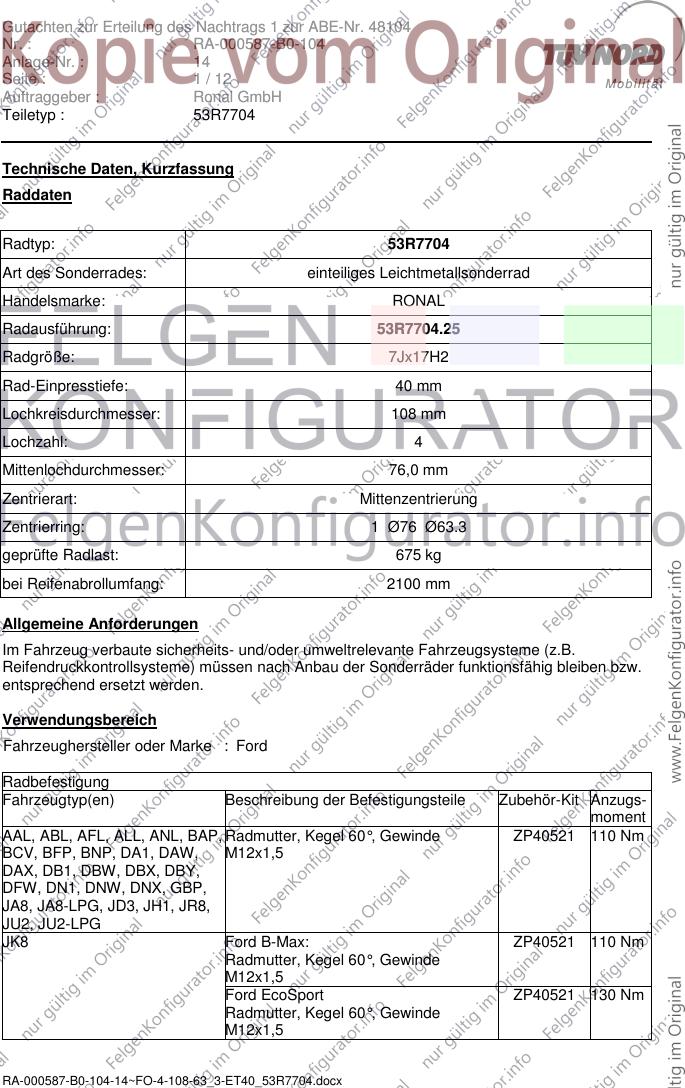

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48104
Nr. : RA-000587-B0-104
Anlage-Nr. : 14
Seite : 1 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
Technische Daten, Kurzfassung
Raddaten
Radtyp: 53R7704
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: RONAL
Radausführung: 53R7704.25
Radgröße: 7Jx17H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 4
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 1 Ø76 Ø63.3
geprüfte Radlast: 675 kg
bei Reifenabrollumfang: 2100 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke : Ford
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
AAL, ABL, AFL, ALL, ANL, BAP, Radmutter, Kegel 60°, Gewinde ZP40521 110 Nm
BCV, BFP, BNP, DA1, DAW, M12x1,5
DAX, DB1, DBW, DBX, DBY,
DFW, DN1, DNW, DNX, GBP,
JA8, JA8-LPG, JD3, JH1, JR8,
JU2, JU2-LPG
JK8 Ford B-Max: ZP40521 110 Nm
Radmutter, Kegel 60°, Gewinde
M12x1,5
Ford EcoSport ZP40521 130 Nm
Radmutter, Kegel 60°, Gewinde
M12x1,5
RA-000587-B0-104-14~FO-4-108-63_3-ET40_53R7704.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48104
Nr. : RA-000587-B0-104
Anlage-Nr. : 14
Seite : 2 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
Typ: ABL
ABE / EG-Genehmigung: e11*93/81*0051*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
43 bis 85 Escort 3-türig Fließheck 195/40R17 A01) bis A10)
G01) B23)K11)K16)K18)
S01)
e11*93/81*0051*02E 925/835 4/108/63,4
Typ: AFL
ABE / EG-Genehmigung: e11*93/81*0052*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
43 bis 85 Escort 4-türig 195/40R17 A01) bis A10)
Stufenheck G01) B23)K11)K16)K18)
S01)
e11*93/81*0052*03 930/860 4/108/63,4
Typ: AAL
ABE / EG-Genehmigung: e11*93/81*0053*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
43 bis 85 Escort 5-türig Fließheck 195/40R17 A01) bis A10)
G01) B23)K11)K16)K18)
S01)
e11*93/81*0053*02E 935/845 4/108/63,4
Typ: ANL
ABE / EG-Genehmigung: e11*93/81*0054*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
43 bis 85 Escort Kombi 195/40R17 A01) bis A10)
G01) B23)K11)K16)K18)
S01)
e11*93/81*0054*05 920/900 4/108/63,4
Typ: ALL
ABE / EG-Genehmigung: e11*93/81*0055*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 85 Escort Cabrio 195/40R17 A01) bis A10)
G01) B23)K11)K16)K18)
S01)
e11*93/81*0055*01E 900/860 4/108/63,4
RA-000587-B0-104-14~FO-4-108-63_3-ET40_53R7704.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48104
Nr. : RA-000587-B0-104
Anlage-Nr. : 14
Seite : 3 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
Typ: GBP
ABE / EG-Genehmigung: G274
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 125 Mondeo 215/40R17 A01) bis A10)
(Stufenheck, Fließheck) K03)K49)S01)
G274/NT10E 1030/900 4/108/63,4
Typ: BNP
ABE / EG-Genehmigung: G387
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 125 Mondeo (4-türig Kombi) 215/40R17 A01) bis A10)
K03)K49)S01)
G387/NT09E 1030/1050 4/108/63,4
Typ: BFP
ABE / EG-Genehmigung: e1*95/54*0045*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 125 Mondeo (Stufenheck) 215/40R17 A01) bis A10)
K03)K49)S01)
e1*95/45*0045*06E 1030/980 4/108/63,4
Typ: BAP
ABE / EG-Genehmigung: e1*95/54*0046*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 125 Mondeo (Fließheck) 215/40R17 A01) bis A10)
K03)K49)S01)
e1*95/45*0046*06E 1030/915(985) 4/108/63,4
Typ: BNP
ABE / EG-Genehmigung: e1*95/54*0047*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 125 Mondeo (4-türig Kombi) 215/40R17 A01) bis A10)
K03)K49)S01)
e1*95/45*0047*06E 1030/1030(1100) 4/108/63,4
RA-000587-B0-104-14~FO-4-108-63_3-ET40_53R7704.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48104
Nr. : RA-000587-B0-104
Anlage-Nr. : 14
Seite : 4 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
Typ: BCV
ABE / EG-Genehmigung: e9*96/79*0027*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 125 Cougar 205/40R17 A02) bis A10)S01)
215/40R17
215/45R17
A01)K33)
225/45R17
A01)K03)K04)K33)
151 Cougar 215/45R17 A02) bis A10)K33)S01)
A01)
225/45R17
A01)K03)K04)
e9*96/79*0027*06E 1075/945(935) 4/108/63,3
Typ: DAW
ABE / EG-Genehmigung: e13*97/27*0037*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 96 Focus (5-türig) 205/40R17 A01) bis A10)
K32)S01)
55 bis 96 Focus (5-türig) 215/40R17 A01) bis A10)
K18)K26)K32)K50)
S01)
e13*97/27*0037*18E 965/860(915) 4/108/63,3
Typ: DBW
ABE / EG-Genehmigung: e13*97/27*0038*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 96 Focus (3-türig) 205/40R17 A01) bis A10)
K32)S01)
55 bis 96 Focus (3-türig) 215/40R17 A01) bis A10)
K18)K26)K32)K50)
S01)
e13*97/27*0038*17E 950/850(900) 4/108/63,3
RA-000587-B0-104-14~FO-4-108-63_3-ET40_53R7704.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48104
Nr. : RA-000587-B0-104
Anlage-Nr. : 14
Seite : 5 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
Typ: DFW
ABE / EG-Genehmigung: e13*97/27*0039*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 96 Focus (4-türig, Stufenheck) 205/40R17 A01) bis A10)
K32)S01)
55 bis 96 Focus (4-türig, Stufenheck) 215/40R17 A01) bis A10)
K18)K26)K32)K50)
S01)
e13*97/27*0039*16E 960/880(930) 4/108/63,3
Typ: DNW
ABE / EG-Genehmigung: e13*97/27*0040*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 96 Focus Turnier 205/40R17 A01) bis A10)
(5-türig, Kombi) K32)S01)
55 bis 96 Focus Turnier 215/40R17 A01) bis A10)
(5-türig, Kombi) K18)K26)K32)K50)
S01)
e13*97/27*0040*17E 960/960(1010) 4/108/63,3
Typ: DNX
ABE / EG-Genehmigung: e13*98/14*0056*.. , e13*98/14D0056*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
83 bis 86 Focus (Kombi) 205/40R17 A01) bis A10)
(ww. Gasantrieb) K32)S01)
83 bis 86 Focus (Kombi) 215/40R17 A01) bis A10)
(ww. Gasantrieb) K18)K26)K32)K50)
S01)
e13*98/14*0056*01 885/960(1010) 4/108/63,3
e13*98/14*0056*04E
Typ: DAX
ABE / EG-Genehmigung: e13*98/14*0057*.. , e13*98/14D0057*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
83 bis 86 Focus (5-türig) 205/40R17 A01) bis A10)
(ww. Gasantrieb) K32)S01)
83 bis 86 Focus (5-türig) 215/40R17 A01) bis A10)
(ww. Gasantrieb) K18)K26)K32)K50)
S01)
e13*98/14D0057*04E 895/865(915) 4/108/63,3
RA-000587-B0-104-14~FO-4-108-63_3-ET40_53R7704.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48104
Nr. : RA-000587-B0-104
Anlage-Nr. : 14
Seite : 6 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
Typ: DBX
ABE / EG-Genehmigung: e13*98/14*0058*.. , e13*98/14D0058*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
83 bis 86 Focus (3-türig) 205/40R17 A01) bis A10)
(ww. Gasantrieb) K32)S01)
83 bis 86 Focus (3-türig) 215/40R17 A01) bis A10)
(ww. Gasantrieb) K18)K26)K32)K50)
S01)
e13*98/14D0058*04E 885/850(900) 4/108/63,3
Typ: DA1
ABE / EG-Genehmigung: e13*98/14*0081*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
127 Focus ST170 (5-türig) 215/40R17 A01) bis A10)
K18)K26)K32)K50)
215/45R17 S01)
e13*98/214*0081*03E 915/855(905) 4/108/63,3
Typ: DB1
ABE / EG-Genehmigung: e13*98/14*0082*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
127 Focus ST170 (3-türig) 215/40R17 A01) bis A10)
K18)K26)K32)K50)
215/45R17 S01)
e13*98/214*0082*03E 905/850(900) 4/108/63,3
Typ: DN1
ABE / EG-Genehmigung: e13*98/14*0095*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
127 Focus ST170 (Kombi) 215/40R17 A01) bis A10)
K18)K26)K32)K50)
215/45R17 S01)
e13*98/14*0095*03E 905/920(970) 4/108/63,3
Typ: DBY
ABE / EG-Genehmigung: e11*2001/116*0194*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
158 Focus RS 205/45R17 M+S A02) bis A10)
S01)
e11*2001/116*0194*00 960/850(0) 4/108/63,3
RA-000587-B0-104-14~FO-4-108-63_3-ET40_53R7704.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48104
Nr. : RA-000587-B0-104
Anlage-Nr. : 14
Seite : 7 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
Typ(en): ABE / EG-Genehmigung(en):
JD3 e1*2001/116*0210*..
JH1 e1*98/14*0191*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
43 bis 110 Ford Fiesta 195/40R17 A02) bis A10)
(3- und 5-türig) S01)
215/35R17
A01)K40)
Typ(en): ABE / EG-Genehmigung(en):
JU2 e1*98/14*0194*..
JU2-LPG e13*2007/46*1077*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 74 Ford Fusion, Fusion LPG 195/45R17 A02) bis A10)
A01)G6T)K03)N205) S01)
205/40R17
A01)G6G)K03)
205/45R17
A01)G6R)K03)K40)K42)
215/35R17
A01)G9V)K01)
215/40R17
A01)G6T)K01)K40)K42)
Typ(en): ABE / EG-Genehmigung(en):
JA8 e9*2001/116*0069*..
JA8-LPG e13*2007/46*1058*..
JR8 e9*2007/46*0002*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 134 Ford Fiesta, Fiesta LPG, 195/40R17 A02) bis A10)
Fiesta ST S01)
(3- und 5-türig) 205/40R17
A01)G9K)K67)K68)
215/35R17
A01)K03)K04)K67)
RA-000587-B0-104-14~FO-4-108-63_3-ET40_53R7704.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48104
Nr. : RA-000587-B0-104
Anlage-Nr. : 14
Seite : 8 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
Typ(en): ABE / EG-Genehmigung(en):
JK8 e9*2007/46*0092*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 92 Ford B-Max 195/45R17 A02) bis A10)
G8A)
205/40R17
G8A)
Typ(en): ABE / EG-Genehmigung(en):
JK8 e9*2007/46*0092*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 92 Ford EcoSport 205/50R17 A02) bis A10)
S04)
205/55R17
215/45R17
215/50R17
225/45R17
225/50R17
A01)K01)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
RA-000587-B0-104-14~FO-4-108-63_3-ET40_53R7704.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48104
Nr. : RA-000587-B0-104
Anlage-Nr. : 14
Seite : 9 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen. Die Ventile dürfen nicht über die
Radaußenkontur hinausragen
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
B23) An Achse 2 ist auf einen ausreichenden Abstand zwischen den Bremsschläuchen und der
Sonderrad-Reifen-Kombination zu achten. Die Bremsschläuche sind so zu verlegen, dass
ein Abstand von min. 10 mm vom Sonderrad/-reifen gewährleistet ist.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G6G) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 185/60R15,
195/55R16, 195/60R15, 205/45R16 ausgerüstet oder min. einer dieser Bereifungsgrößen
in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen
A01) und G01) zu beachten.
RA-000587-B0-104-14~FO-4-108-63_3-ET40_53R7704.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48104
Nr. : RA-000587-B0-104
Anlage-Nr. : 14
Seite : 10 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
G6R) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/55R16,
195/60R15 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
G6T) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 185/60R15,
195/55R16, 195/60R15 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
G8A) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 185/60R15,
195/55R16, 195/60R15, 205/45R17 ausgerüstet oder min. einer dieser Bereifungsgrößen
in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen
A01) und G01) zu beachten.
G9K) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/50R16,
195/55R15, 195/60R15, 205/40R17 ausgerüstet oder min. einer dieser Bereifungsgrößen
in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen
A01) und G01) zu beachten.
G9V) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 185/60R14,
185/60R15, 205/45R16 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
RA-000587-B0-104-14~FO-4-108-63_3-ET40_53R7704.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48104
Nr. : RA-000587-B0-104
Anlage-Nr. : 14
Seite : 11 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
K11) An Achse 1 sind die Radhausausschnittkanten komplett umzulegen und ggf. ins Radhaus
ragende Kunststoffteile entsprechend zu kürzen.
K16) An Achse 2 sind die Radhausausschnittkanten von Stoßfängeroberkante bis zum
Schweller komplett umzulegen.
K18) An Achse 2 ist die ins Radhaus ragende Kante des Stoßfängers entsprechend der
umgelegten Radhauskante zu kürzen.
K26) An Achse 2 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.
K32) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante um- und eng anzulegen.
K33) An Achse 2 sind folgende Maßnahmen erforderlich:
- die ins Radhaus ragende Blechlasche im Bereich der Stoßfängeroberkante ist
komplett umzulegen
- vom Kunststoffinnenkotflügel ist im Bereich von ca. 100 mm unterhalb der
Stoßfängeroberkante bis zur Radmitte ein Streifen von ca. 30 mm Breite (gemessen
von der Radhausausschnittkante) abzutrennen, oder dieser vollkommen an das
Blechradhaus/Stoßfänger anzulegen.
K40) An Achse 2 ist vom Kunststoffinnenkotflügel, im Bereich von der Radmitte bis zum
Schweller, ein Streifen von ca. 40 mm Breite (gemessen von der Radhausausschnittkante
bis zu den Befestigungsscheiben) abzutrennen oder dieser vollkommen an das
Blechradhaus anzulegen.
K42) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
- vom Kunststoffinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis zum
Schweller ein Streifen von ca. 40 mm Breite (gemessen von der
Radhausausschnittkante bis zu der Befestigungsscheibe) abzutrennen,
- die Befestigungsbolzen des Kunststoffinnenkotflügels sind soweit zu kürzen, dass der
Bolzen nicht weiter ins Radhaus ragt als die Befestigungsscheibe.
K49) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
- die Radhausauschnittkante ist von der Stoßfängeroberkante bis zum Schweller
umzulegen,
- der Kunststoffinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen,
- die obere Sechskantbefestigungsschraube des Stoßfängers ist durch eine
Flachkopfschraube zu ersetzen.
K50) An Achse 2 ist im Bereich der Stoßfängeroberkante die ins Radhaus ragende Lasche
nach außen zu treiben.
K67) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis 45-Grad
vor der Radmitte eng an das Radhaus anzulegen.
RA-000587-B0-104-14~FO-4-108-63_3-ET40_53R7704.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48104
Nr. : RA-000587-B0-104
Anlage-Nr. : 14
Seite : 12 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
K68) An Achse 2 ist die Radhauskante im Bereich von der Stoßfängeroberkante bis 45-Grad
vor der Radmitte um 10 mm aufzuweiten.
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
S01) Die an den Stehbolzen befindlichen Sicherungsscheiben der Bremsscheibe /
Bremstrommel sind zu entfernen.
S04) An Achse 2 sind die an der Radanlagefläche überstehenden Schrauben zu entfernen.
Die Anlage Nr. 14 mit den Blättern 1 bis 12 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 53R7704 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 13.08.2014
RA-000587-B0-104-14~FO-4-108-63_3-ET40_53R7704.docx
