Gutachten 366-0383-14-WIRD
zur Erteilung der ABE 50297
ANLAGE: 71 FORD Radtyp: TTXZ_4
Hersteller: Alcar Leichtmetallräder GmbH Stand: 22.09.2015
__________________________________________________________________________________________________________________
Seite: 1 von 5
Fahrzeughersteller : FORD
Raddaten:
Radgröße nach Norm : 6 1/2 J X 16 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 108/4 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TTXZ3GA40634 PCD108 ET40 ohne 63,4 615 2104 08/15
TTXZ3SA40634 PCD108 ET40 ohne 63,4 615 2104 08/15
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : FORD
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : OE-Muttern (nur TSB)
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : JA8; JA8-LPG; JR8
133 Nm für Typ : JN8; JU2
135 Nm für Typ : JK8; JK8-LPG
Verkaufsbezeichnung: B-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JK8-LPG e13*2007/46*1380*.. 55 - 92 185/55R16 83 Nur B-Max; Schrägheck;
185/60R16 86 Frontantrieb;
195/50R16 84 10B; 11B; 11G; 11H;
195/55R16 51G 12A; 51A; 7AX; 7BY;
205/45R16 83 71C; 71K; 721; 725;
73C; 74C; 74H; 76U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0383-14-WIRD
zur Erteilung der ABE 50297
ANLAGE: 71 FORD Radtyp: TTXZ_4
Hersteller: Alcar Leichtmetallräder GmbH Stand: 22.09.2015
__________________________________________________________________________________________________________________
Seite: 2 von 5

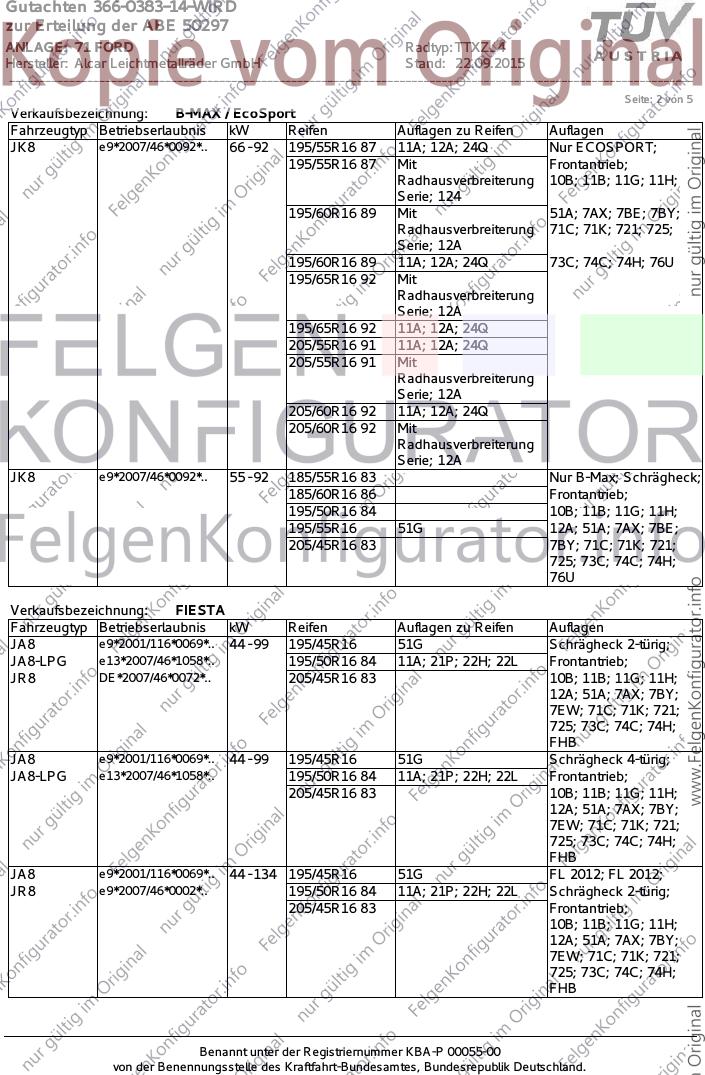

Verkaufsbezeichnung: B-MAX / EcoSport
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JK8 e9*2007/46*0092*.. 66 - 92 195/55R16 87 11A; 12A; 24Q Nur ECOSPORT;
195/55R16 87 Mit Frontantrieb;
Radhausverbreiterung 10B; 11B; 11G; 11H;
Serie; 124
195/60R16 89 Mit 51A; 7AX; 7BE; 7BY;
Radhausverbreiterung 71C; 71K; 721; 725;
Serie; 12A
195/60R16 89 11A; 12A; 24Q 73C; 74C; 74H; 76U
195/65R16 92 Mit
Radhausverbreiterung
Serie; 12A
195/65R16 92 11A; 12A; 24Q
205/55R16 91 11A; 12A; 24Q
205/55R16 91 Mit
Radhausverbreiterung
Serie; 12A
205/60R16 92 11A; 12A; 24Q
205/60R16 92 Mit
Radhausverbreiterung
Serie; 12A
JK8 e9*2007/46*0092*.. 55 - 92 185/55R16 83 Nur B-Max; Schrägheck;
185/60R16 86 Frontantrieb;
195/50R16 84 10B; 11B; 11G; 11H;
195/55R16 51G 12A; 51A; 7AX; 7BE;
205/45R16 83 7BY; 71C; 71K; 721;
725; 73C; 74C; 74H;
76U
Verkaufsbezeichnung: FIESTA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JA8 e9*2001/116*0069*.. 44 - 99 195/45R16 51G Schrägheck 2-türig;
JA8-LPG e13*2007/46*1058*.. 195/50R16 84 11A; 21P; 22H; 22L Frontantrieb;
JR8 DE*2007/46*0072*.. 205/45R16 83 10B; 11B; 11G; 11H;
12A; 51A; 7AX; 7BY;
7EW; 71C; 71K; 721;
725; 73C; 74C; 74H;
FHB
JA8 e9*2001/116*0069*.. 44 - 99 195/45R16 51G Schrägheck 4-türig;
JA8-LPG e13*2007/46*1058*.. 195/50R16 84 11A; 21P; 22H; 22L Frontantrieb;
205/45R16 83 10B; 11B; 11G; 11H;
12A; 51A; 7AX; 7BY;
7EW; 71C; 71K; 721;
725; 73C; 74C; 74H;
FHB
JA8 e9*2001/116*0069*.. 44 - 134 195/45R16 51G FL 2012; FL 2012;
JR8 e9*2007/46*0002*.. 195/50R16 84 11A; 21P; 22H; 22L Schrägheck 2-türig;
205/45R16 83 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AX; 7BY;
7EW; 71C; 71K; 721;
725; 73C; 74C; 74H;
FHB
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0383-14-WIRD
zur Erteilung der ABE 50297
ANLAGE: 71 FORD Radtyp: TTXZ_4
Hersteller: Alcar Leichtmetallräder GmbH Stand: 22.09.2015
__________________________________________________________________________________________________________________
Seite: 3 von 5

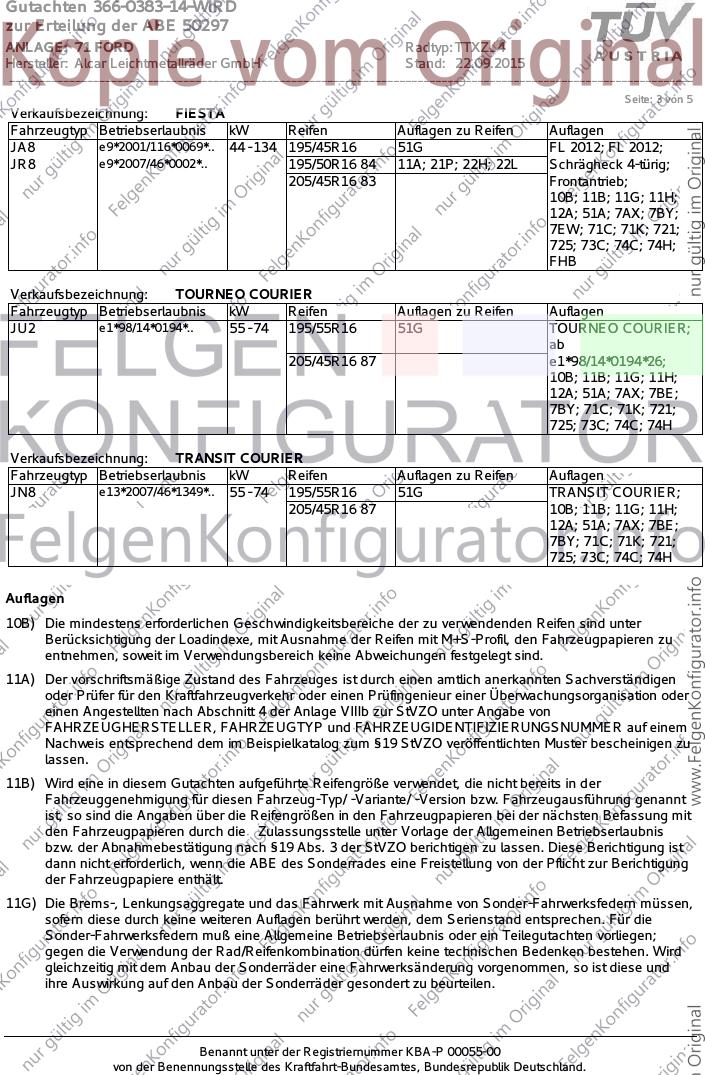

Verkaufsbezeichnung: FIESTA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JA8 e9*2001/116*0069*.. 44 - 134 195/45R16 51G FL 2012; FL 2012;
JR8 e9*2007/46*0002*.. 195/50R16 84 11A; 21P; 22H; 22L Schrägheck 4-türig;
205/45R16 83 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AX; 7BY;
7EW; 71C; 71K; 721;
725; 73C; 74C; 74H;
FHB
Verkaufsbezeichnung: TOURNEO COURIER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JU2 e1*98/14*0194*.. 55 - 74 195/55R16 51G TOURNEO COURIER;
ab
205/45R16 87 e1*98/14*0194*26;
10B; 11B; 11G; 11H;
12A; 51A; 7AX; 7BE;
7BY; 71C; 71K; 721;
725; 73C; 74C; 74H
Verkaufsbezeichnung: TRANSIT COURIER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JN8 e13*2007/46*1349*.. 55 - 74 195/55R16 51G TRANSIT COURIER;
205/45R16 87 10B; 11B; 11G; 11H;
12A; 51A; 7AX; 7BE;
7BY; 71C; 71K; 721;
725; 73C; 74C; 74H
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0383-14-WIRD
zur Erteilung der ABE 50297
ANLAGE: 71 FORD Radtyp: TTXZ_4
Hersteller: Alcar Leichtmetallräder GmbH Stand: 22.09.2015
__________________________________________________________________________________________________________________
Seite: 4 von 5

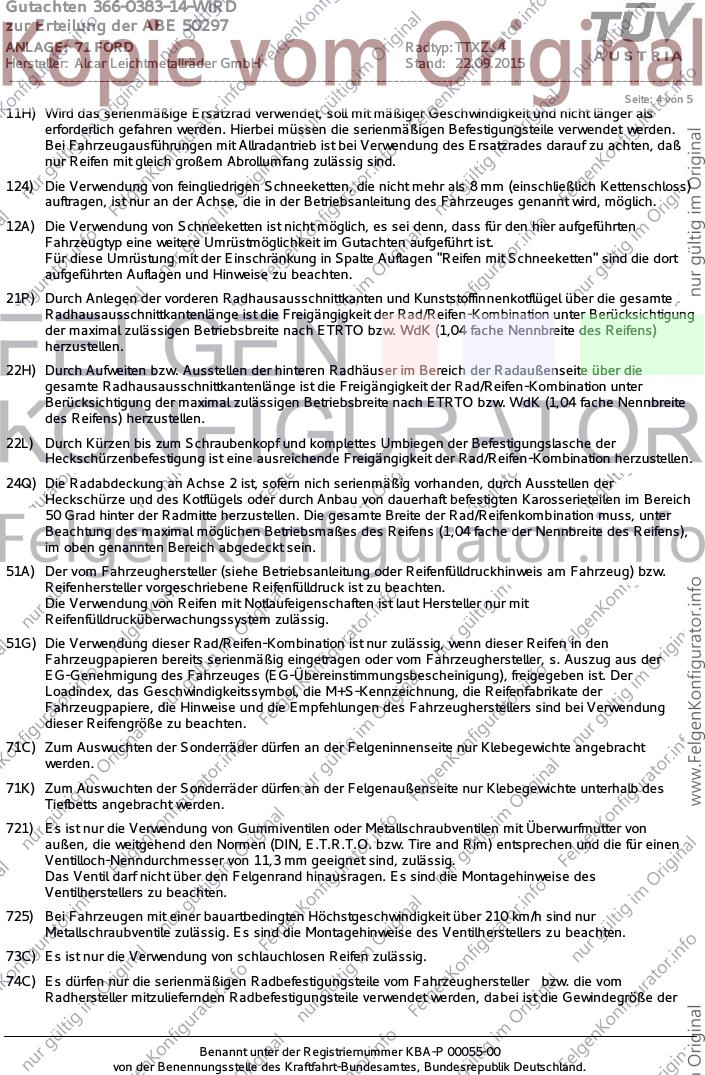

11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
124) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 8 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
24Q) Die Radabdeckung an Achse 2 ist, sofern nich serienmäßig vorhanden, durch Ausstellen der
Heckschürze und des Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich
50 Grad hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74C) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller bzw. die vom
Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist die Gewindegröße der
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0383-14-WIRD
zur Erteilung der ABE 50297
ANLAGE: 71 FORD Radtyp: TTXZ_4
Hersteller: Alcar Leichtmetallräder GmbH Stand: 22.09.2015
__________________________________________________________________________________________________________________
Seite: 5 von 5

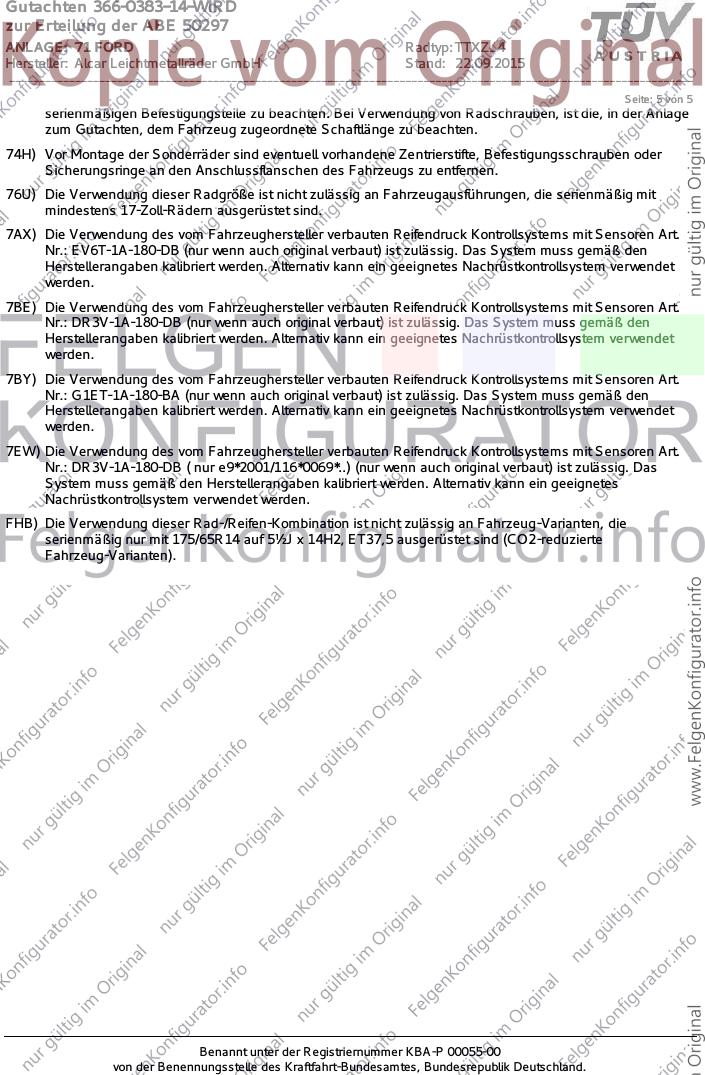

serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von Radschrauben, ist die, in der Anlage
zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu beachten.
74H) Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
7AX) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: EV6T-1A-180-DB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7BE) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: DR3V-1A-180-DB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7BY) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: G1ET-1A-180-BA (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7EW) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: DR3V-1A-180-DB ( nur e9*2001/116*0069*..) (nur wenn auch original verbaut) ist zulässig. Das
System muss gemäß den Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
FHB) Die Verwendung dieser Rad-/Reifen-Kombination ist nicht zulässig an Fahrzeug-Varianten, die
serienmäßig nur mit 175/65R14 auf 5½J x 14H2, ET37,5 ausgerüstet sind (CO2-reduzierte
Fahrzeug-Varianten).
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
