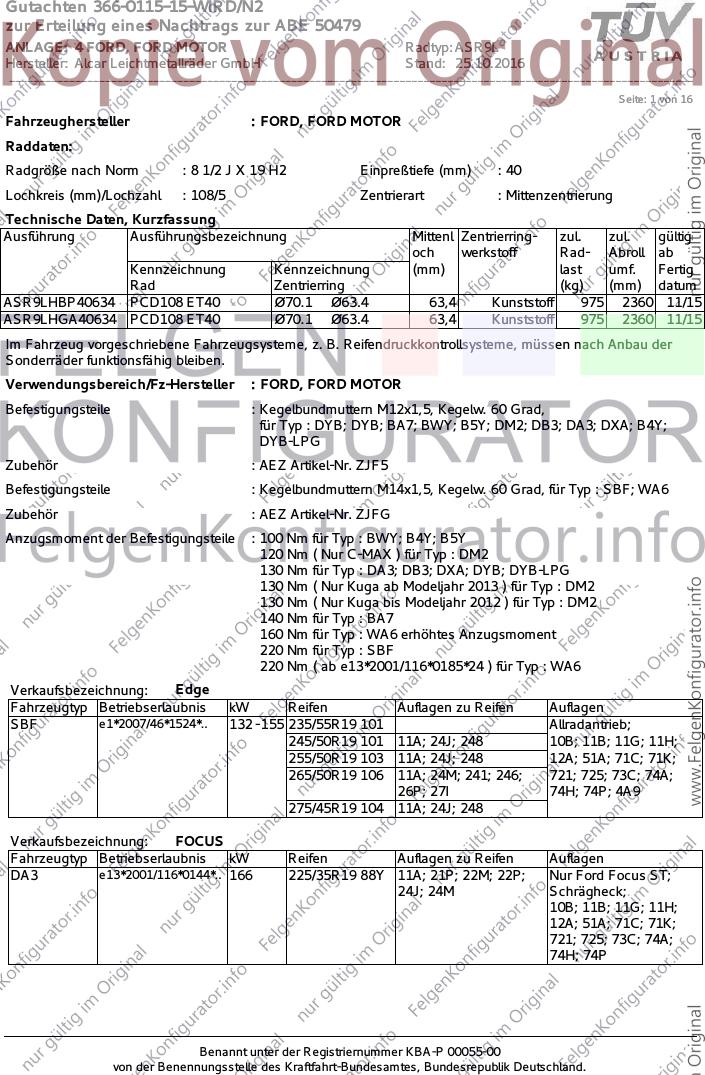

Gutachten 366-0115-15-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50479
ANLAGE: 4 FORD, FORD MOTOR Radtyp: ASR9L
Hersteller: Alcar Leichtmetallräder GmbH Stand: 25.10.2016
__________________________________________________________________________________________________________________
Seite: 1 von 16
Fahrzeughersteller : FORD, FORD MOTOR
Raddaten:
Radgröße nach Norm : 8 1/2 J X 19 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
ASR9LHBP40634 PCD108 ET40 Ø70.1 Ø63.4 63,4 Kunststoff 975 2360 11/15
ASR9LHGA40634 PCD108 ET40 Ø70.1 Ø63.4 63,4 Kunststoff 975 2360 11/15
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : FORD, FORD MOTOR
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : DYB; DYB; BA7; BWY; B5Y; DM2; DB3; DA3; DXA; B4Y;
DYB-LPG
Zubehör : AEZ Artikel-Nr. ZJF5
Befestigungsteile : Kegelbundmuttern M14x1,5, Kegelw. 60 Grad, für Typ : SBF; WA6
Zubehör : AEZ Artikel-Nr. ZJFG
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : BWY; B4Y; B5Y
120 Nm ( Nur C-MAX ) für Typ : DM2
130 Nm für Typ : DA3; DB3; DXA; DYB; DYB-LPG
130 Nm ( Nur Kuga ab Modeljahr 2013 ) für Typ : DM2
130 Nm ( Nur Kuga bis Modeljahr 2012 ) für Typ : DM2
140 Nm für Typ : BA7
160 Nm für Typ : WA6 erhöhtes Anzugsmoment
220 Nm für Typ : SBF
220 Nm ( ab e13*2001/116*0185*24 ) für Typ : WA6
Verkaufsbezeichnung: Edge
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SBF e1*2007/46*1524*.. 132 - 155 235/55R19 101 Allradantrieb;
245/50R19 101 11A; 24J; 248 10B; 11B; 11G; 11H;
255/50R19 103 11A; 24J; 248 12A; 51A; 71C; 71K;
265/50R19 106 11A; 24M; 241; 246; 721; 725; 73C; 74A;
26P; 27I 74H; 74P; 4A9
275/45R19 104 11A; 24J; 248
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DA3 e13*2001/116*0144*.. 166 225/35R19 88Y 11A; 21P; 22M; 22P; Nur Ford Focus ST;
24J; 24M Schrägheck;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0115-15-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50479
ANLAGE: 4 FORD, FORD MOTOR Radtyp: ASR9L
Hersteller: Alcar Leichtmetallräder GmbH Stand: 25.10.2016
__________________________________________________________________________________________________________________

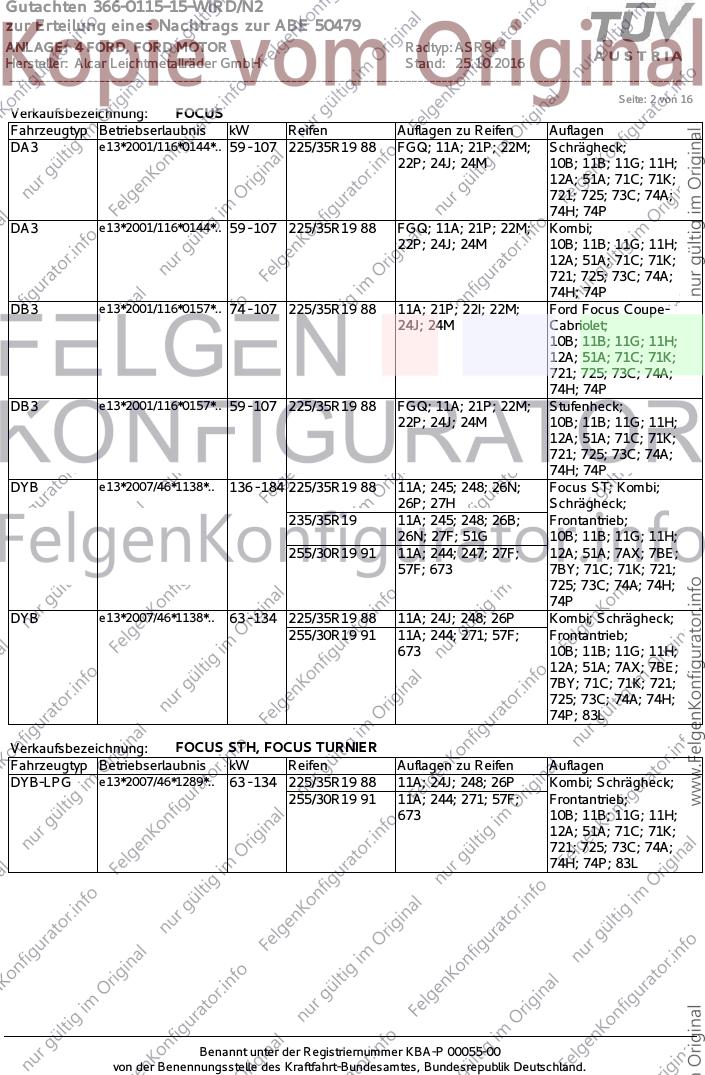

Seite: 2 von 16
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DA3 e13*2001/116*0144*.. 59 - 107 225/35R19 88 FGQ; 11A; 21P; 22M; Schrägheck;
22P; 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P
DA3 e13*2001/116*0144*.. 59 - 107 225/35R19 88 FGQ; 11A; 21P; 22M; Kombi;
22P; 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P
DB3 e13*2001/116*0157*.. 74 - 107 225/35R19 88 11A; 21P; 22I; 22M; Ford Focus Coupe-
24J; 24M Cabriolet;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P
DB3 e13*2001/116*0157*.. 59 - 107 225/35R19 88 FGQ; 11A; 21P; 22M; Stufenheck;
22P; 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P
DYB e13*2007/46*1138*.. 136 - 184 225/35R19 88 11A; 245; 248; 26N; Focus ST; Kombi;
26P; 27H Schrägheck;
235/35R19 11A; 245; 248; 26B; Frontantrieb;
26N; 27F; 51G 10B; 11B; 11G; 11H;
255/30R19 91 11A; 244; 247; 27F; 12A; 51A; 7AX; 7BE;
57F; 673 7BY; 71C; 71K; 721;
725; 73C; 74A; 74H;
74P
DYB e13*2007/46*1138*.. 63 - 134 225/35R19 88 11A; 24J; 248; 26P Kombi; Schrägheck;
255/30R19 91 11A; 244; 271; 57F; Frontantrieb;
673 10B; 11B; 11G; 11H;
12A; 51A; 7AX; 7BE;
7BY; 71C; 71K; 721;
725; 73C; 74A; 74H;
74P; 83L
Verkaufsbezeichnung: FOCUS STH, FOCUS TURNIER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DYB-LPG e13*2007/46*1289*.. 63 - 134 225/35R19 88 11A; 24J; 248; 26P Kombi; Schrägheck;
255/30R19 91 11A; 244; 271; 57F; Frontantrieb;
673 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 83L
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0115-15-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50479
ANLAGE: 4 FORD, FORD MOTOR Radtyp: ASR9L
Hersteller: Alcar Leichtmetallräder GmbH Stand: 25.10.2016
__________________________________________________________________________________________________________________
Seite: 3 von 16
Verkaufsbezeichnung: FORD C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 66 - 107 225/35R19 88 11A; 21B; 22B; 24J; Nur C-MAX;
24M Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AX; 7BY;
71C; 71K; 721; 725;
73C; 74A; 74H; 74P;
77E
Verkaufsbezeichnung: FORD C-MAX / KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 100 - 147 235/40R19 92 11A; 24J Nur Kuga bis
235/45R19 95 11A; 24J Modelljahr 2012;
245/40R19 94 11A; 24J; 24M Allradantrieb;
245/45R19 98 11A; 24J; 24M Frontantrieb;
255/40R19 96 11A; 21P; 22I; 24J; 10B; 11B; 11G; 11H;
24M 12A; 51A; 7AX; 7BY;
71C; 71K; 721; 725;
73C; 74A; 74H; 74P;
77E
DM2 e13*2001/116*0109*.. 85 - 134 225/45R19 92 51J Nur Kuga ab
235/40R19 92 11A; 245 Modelljahr 2013;
235/45R19 95 11A; 245; 26P Allradantrieb;
245/40R19 94 11A; 24J; 248 Frontantrieb;
255/40R19 96 11A; 24J; 248; 26P 10B; 11B; 11G; 11H;
12A; 51A; 7AX; 7BY;
71C; 71K; 721; 725;
73C; 74A; 74H; 74P;
77E
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7 e13*2001/116*0249*.. 74 - 107 235/35R19 91 11A; 21P; 22I; 22M; bis
24D e13*2001/116*0249*25;
255/30R19 91 11A; 22B; 22L; 24D; Kombi; Frontantrieb;
57F; 671 10B; 11B; 11G; 11H;
74 - 176 235/35R19 91Y 11A; 21P; 22I; 22M; 12A; 51A; 7AD; 7AX;
24D 7BY; 71C; 71K; 721;
255/30R19 91Y 11A; 22B; 22L; 24D; 725; 73C; 74A; 74H;
57F; 671 74P
BA7 e13*2001/116*0249*.. 85 - 177 235/40R19 96 11A; 245; 248; 26P; 27I ab
e13*2001/116*0249*26;
245/35R19 95 11A; 24J; 248; 26N; Kombi; Stufenheck;
26P; 27I Schrägheck; Mit
245/40R19 94 11A; 24J; 248; 26N; Radhausverbreiterung
26P; 27I Serie;
255/35R19 96 11A; 24J; 244; 26B; 10B; 11B; 11G; 11H;
26N; 27B 12A; 51A; 7AD; 7AX;
7BY; 71C; 71K; 721;
725; 73C; 74A; 74H;
74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0115-15-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50479
ANLAGE: 4 FORD, FORD MOTOR Radtyp: ASR9L
Hersteller: Alcar Leichtmetallräder GmbH Stand: 25.10.2016
__________________________________________________________________________________________________________________

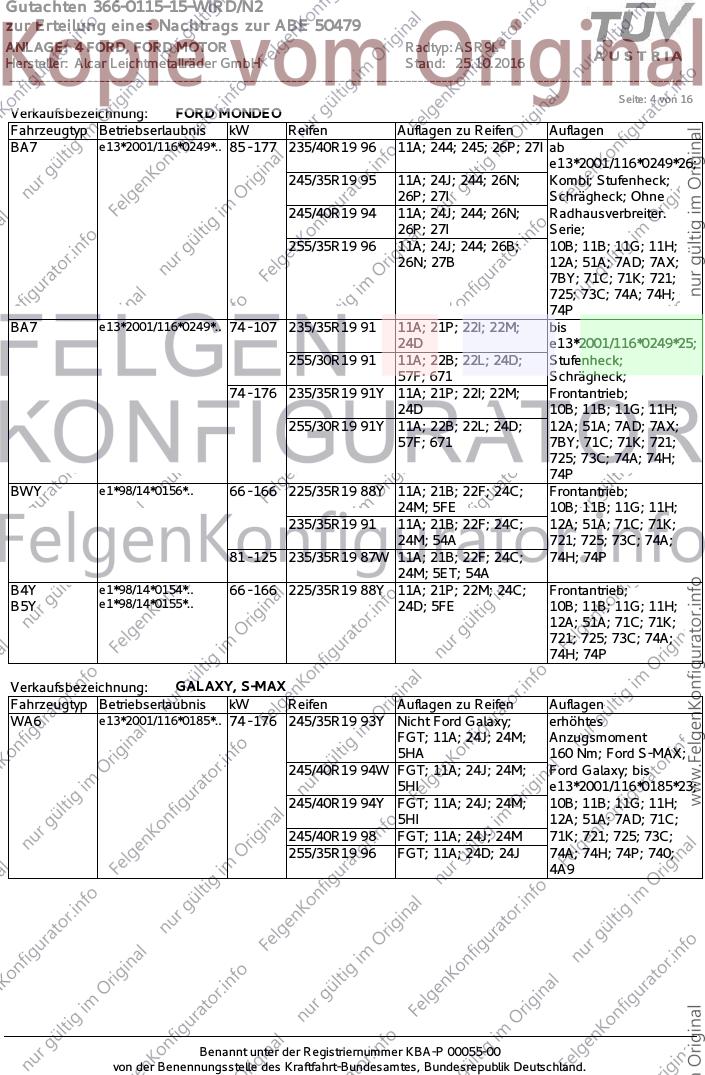

Seite: 4 von 16
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7 e13*2001/116*0249*.. 85 - 177 235/40R19 96 11A; 244; 245; 26P; 27I ab
e13*2001/116*0249*26;
245/35R19 95 11A; 24J; 244; 26N; Kombi; Stufenheck;
26P; 27I Schrägheck; Ohne
245/40R19 94 11A; 24J; 244; 26N; Radhausverbreiter.
26P; 27I Serie;
255/35R19 96 11A; 24J; 244; 26B; 10B; 11B; 11G; 11H;
26N; 27B 12A; 51A; 7AD; 7AX;
7BY; 71C; 71K; 721;
725; 73C; 74A; 74H;
74P
BA7 e13*2001/116*0249*.. 74 - 107 235/35R19 91 11A; 21P; 22I; 22M; bis
24D e13*2001/116*0249*25;
255/30R19 91 11A; 22B; 22L; 24D; Stufenheck;
57F; 671 Schrägheck;
74 - 176 235/35R19 91Y 11A; 21P; 22I; 22M; Frontantrieb;
24D 10B; 11B; 11G; 11H;
255/30R19 91Y 11A; 22B; 22L; 24D; 12A; 51A; 7AD; 7AX;
57F; 671 7BY; 71C; 71K; 721;
725; 73C; 74A; 74H;
74P
BWY e1*98/14*0156*.. 66 - 166 225/35R19 88Y 11A; 21B; 22F; 24C; Frontantrieb;
24M; 5FE 10B; 11B; 11G; 11H;
235/35R19 91 11A; 21B; 22F; 24C; 12A; 51A; 71C; 71K;
24M; 54A 721; 725; 73C; 74A;
81 - 125 235/35R19 87W 11A; 21B; 22F; 24C; 74H; 74P
24M; 5ET; 54A
B4Y e1*98/14*0154*.. 66 - 166 225/35R19 88Y 11A; 21P; 22M; 24C; Frontantrieb;
B5Y e1*98/14*0155*.. 24D; 5FE 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P
Verkaufsbezeichnung: GALAXY, S-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
WA6 e13*2001/116*0185*.. 74 - 176 245/35R19 93Y Nicht Ford Galaxy; erhöhtes
FGT; 11A; 24J; 24M; Anzugsmoment
5HA 160 Nm; Ford S-MAX;
245/40R19 94W FGT; 11A; 24J; 24M; Ford Galaxy; bis
5HI e13*2001/116*0185*23;
245/40R19 94Y FGT; 11A; 24J; 24M; 10B; 11B; 11G; 11H;
5HI 12A; 51A; 7AD; 71C;
245/40R19 98 FGT; 11A; 24J; 24M 71K; 721; 725; 73C;
255/35R19 96 FGT; 11A; 24D; 24J 74A; 74H; 74P; 740;
4A9
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0115-15-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50479
ANLAGE: 4 FORD, FORD MOTOR Radtyp: ASR9L
Hersteller: Alcar Leichtmetallräder GmbH Stand: 25.10.2016
__________________________________________________________________________________________________________________
Seite: 5 von 16
Verkaufsbezeichnung: GALAXY, S-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
WA6 e13*2001/116*0185*.. 88 - 177 245/40R19 98 11A; 245; 26P ab
245/45R19 11A; 245; 26P; 51G e13*2001/116*0185*24;
245/45R19 98 11A; 245; 26P Galaxy; S-MAX;
255/40R19 100 11A; 24J; 248; 26B; Allradantrieb;
26N; 27I Frontantrieb;
255/45R19 100 11A; 24J; 248; 26B; 10B; 11B; 11G; 11H;
26N; 27I 12A; 51A; 7AD; 71C;
71K; 721; 725; 73C;
74A; 74H; 74P; 4A9
Verkaufsbezeichnung: Grand C-MAX, C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DXA e13*2007/46*1103*.. 63 - 134 235/35R19 91 11A; 21B; 22B; 245; Nur C-MAX; MPV;
248; 270 Frontantrieb;
245/30R19 89W 11A; 21B; 22B; 24M; 10B; 11B; 11G; 11H;
241; 246; 260; 270 12A; 51A; 7AX; 7BY;
71C; 71K; 721; 725;
73C; 74A; 74H; 74P
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0115-15-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50479
ANLAGE: 4 FORD, FORD MOTOR Radtyp: ASR9L
Hersteller: Alcar Leichtmetallräder GmbH Stand: 25.10.2016
__________________________________________________________________________________________________________________

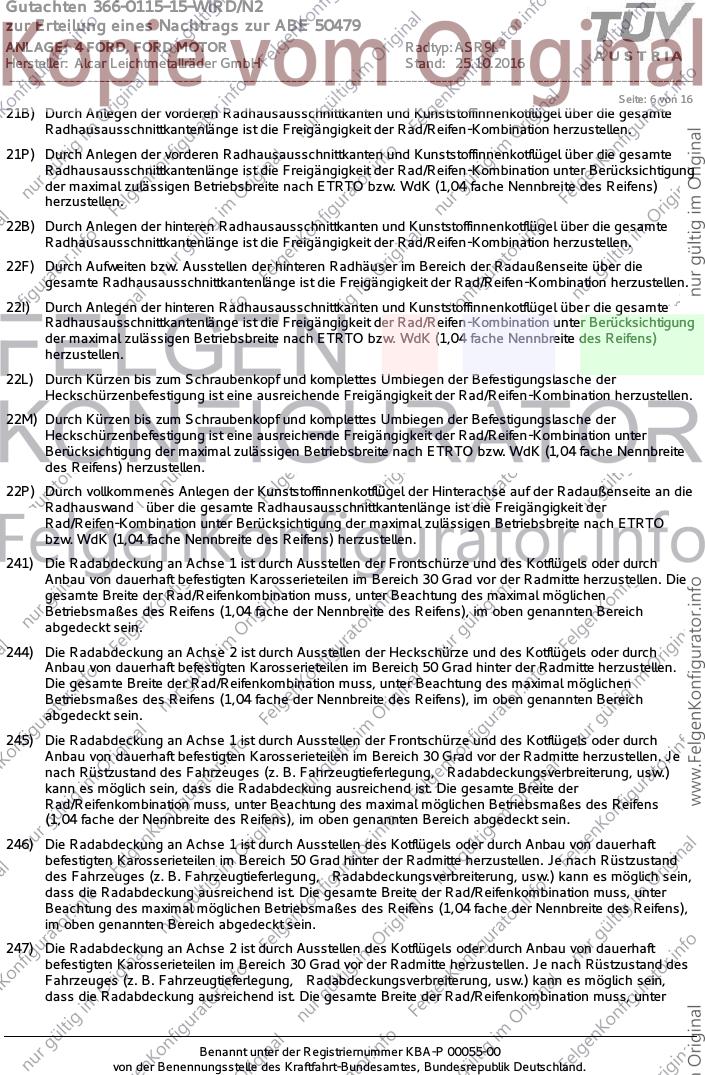

Seite: 6 von 16
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0115-15-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50479
ANLAGE: 4 FORD, FORD MOTOR Radtyp: ASR9L
Hersteller: Alcar Leichtmetallräder GmbH Stand: 25.10.2016
__________________________________________________________________________________________________________________
Seite: 7 von 16
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
260) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /

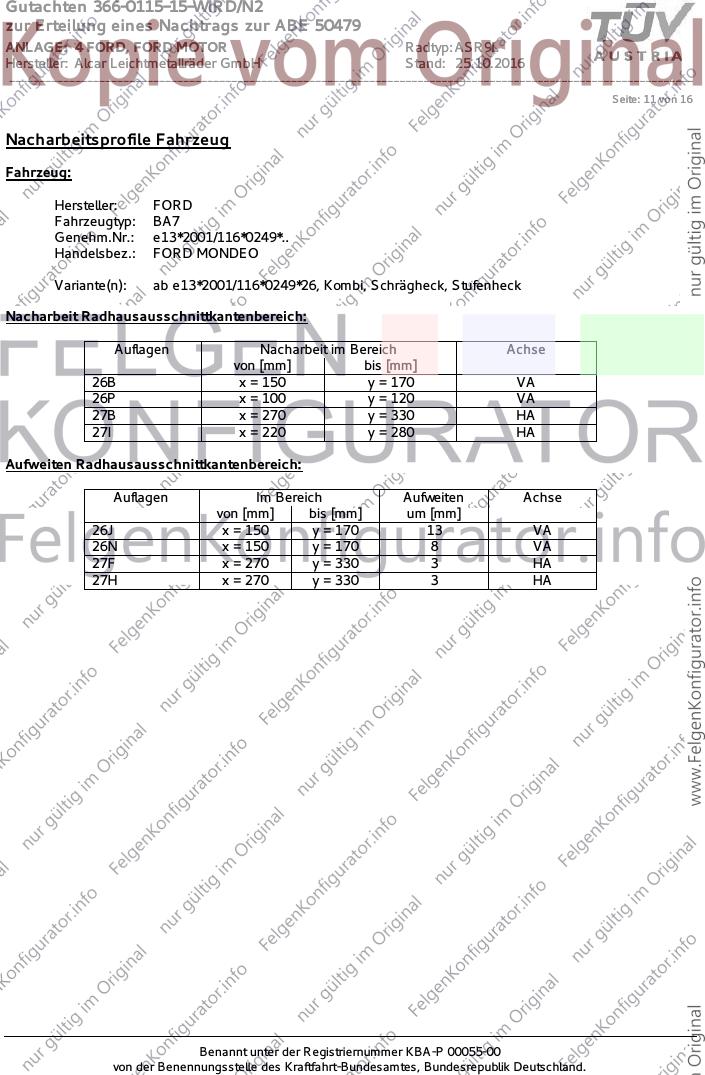

Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
270) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0115-15-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50479
ANLAGE: 4 FORD, FORD MOTOR Radtyp: ASR9L
Hersteller: Alcar Leichtmetallräder GmbH Stand: 25.10.2016
__________________________________________________________________________________________________________________

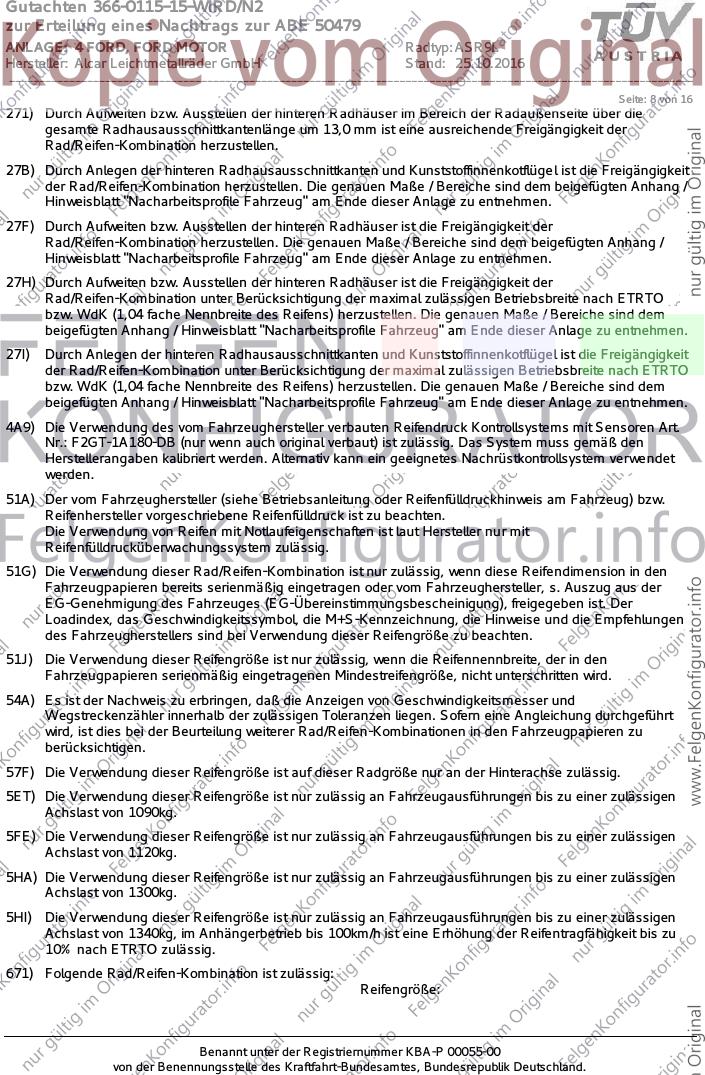

Seite: 8 von 16
271) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 13,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
4A9) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: F2GT-1A180-DB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
57F) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
5HA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1300kg.
5HI) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1340kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
671) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0115-15-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50479
ANLAGE: 4 FORD, FORD MOTOR Radtyp: ASR9L
Hersteller: Alcar Leichtmetallräder GmbH Stand: 25.10.2016
__________________________________________________________________________________________________________________

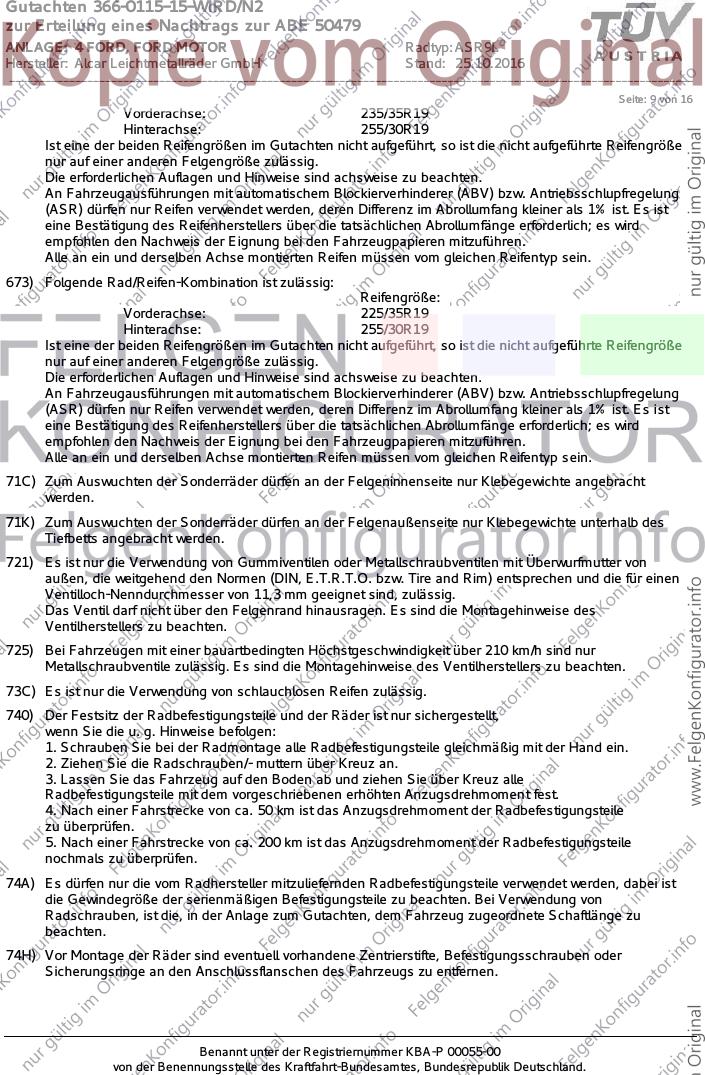

Seite: 9 von 16
Vorderachse: 235/35R19
Hinterachse: 255/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
673) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/35R19
Hinterachse: 255/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0115-15-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50479
ANLAGE: 4 FORD, FORD MOTOR Radtyp: ASR9L
Hersteller: Alcar Leichtmetallräder GmbH Stand: 25.10.2016
__________________________________________________________________________________________________________________

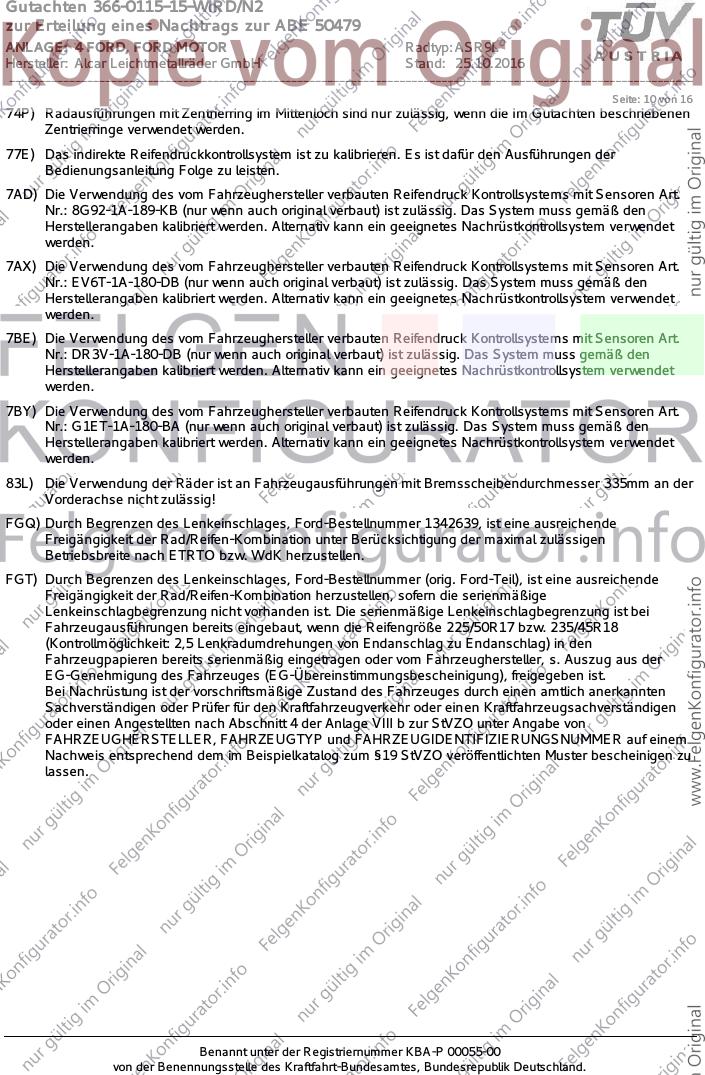

Seite: 10 von 16
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
7AD) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 8G92-1A-189-KB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7AX) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: EV6T-1A-180-DB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7BE) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: DR3V-1A-180-DB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7BY) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: G1ET-1A-180-BA (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
83L) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 335mm an der
Vorderachse nicht zulässig!
FGQ) Durch Begrenzen des Lenkeinschlages, Ford-Bestellnummer 1342639, ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen
Betriebsbreite nach ETRTO bzw. WdK herzustellen.
FGT) Durch Begrenzen des Lenkeinschlages, Ford-Bestellnummer (orig. Ford-Teil), ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen, sofern die serienmäßige
Lenkeinschlagbegrenzung nicht vorhanden ist. Die serienmäßige Lenkeinschlagbegrenzung ist bei
Fahrzeugausführungen bereits eingebaut, wenn die Reifengröße 225/50R17 bzw. 235/45R18
(Kontrollmöglichkeit: 2,5 Lenkradumdrehungen von Endanschlag zu Endanschlag) in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0115-15-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50479
ANLAGE: 4 FORD, FORD MOTOR Radtyp: ASR9L
Hersteller: Alcar Leichtmetallräder GmbH Stand: 25.10.2016
__________________________________________________________________________________________________________________
Seite: 11 von 16
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: BA7
Genehm.Nr.: e13*2001/116*0249*..
Handelsbez.: FORD MONDEO
Variante(n): ab e13*2001/116*0249*26, Kombi, Schrägheck, Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 150 y = 170 VA
26P x = 100 y = 120 VA
27B x = 270 y = 330 HA
27I x = 220 y = 280 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 150 y = 170 13 VA
26N x = 150 y = 170 8 VA
27F x = 270 y = 330 3 HA
27H x = 270 y = 330 3 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0115-15-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50479
ANLAGE: 4 FORD, FORD MOTOR Radtyp: ASR9L
Hersteller: Alcar Leichtmetallräder GmbH Stand: 25.10.2016
__________________________________________________________________________________________________________________
Seite: 12 von 16
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: DYB
Genehm.Nr.: e13*2007/46*1138*..
Handelsbez.: FOCUS
Variante(n): Frontantrieb, Kombi, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 270 y = 300 VA
26B x = 320 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 320 y = 350 15 VA
26N x = 320 y = 350 8 VA
27F x = 300 y = 350 25 HA
27H x = 300 y = 350 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0115-15-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50479
ANLAGE: 4 FORD, FORD MOTOR Radtyp: ASR9L
Hersteller: Alcar Leichtmetallräder GmbH Stand: 25.10.2016
__________________________________________________________________________________________________________________
Seite: 13 von 16
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: DYB
Genehm.Nr.: e13*2007/46*1138*..
Handelsbez.: FOCUS
Variante(n): Frontantrieb, Kombi, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 270 y = 300 VA
26B x = 320 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 320 y = 350 18 VA
26N x = 320 y = 350 8 VA
27F x = 300 y = 350 24 HA
27H x = 300 y = 350 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0115-15-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50479
ANLAGE: 4 FORD, FORD MOTOR Radtyp: ASR9L
Hersteller: Alcar Leichtmetallräder GmbH Stand: 25.10.2016
__________________________________________________________________________________________________________________

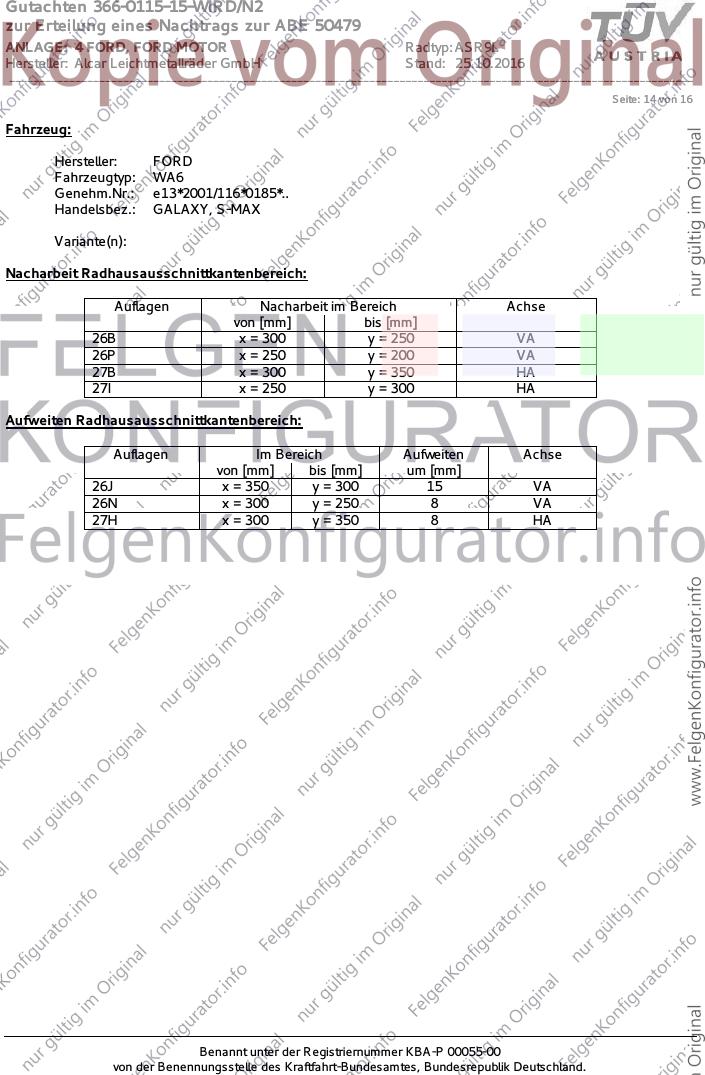

Seite: 14 von 16
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: WA6
Genehm.Nr.: e13*2001/116*0185*..
Handelsbez.: GALAXY, S-MAX
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 250 VA
26P x = 250 y = 200 VA
27B x = 300 y = 350 HA
27I x = 250 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 350 y = 300 15 VA
26N x = 300 y = 250 8 VA
27H x = 300 y = 350 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0115-15-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50479
ANLAGE: 4 FORD, FORD MOTOR Radtyp: ASR9L
Hersteller: Alcar Leichtmetallräder GmbH Stand: 25.10.2016
__________________________________________________________________________________________________________________

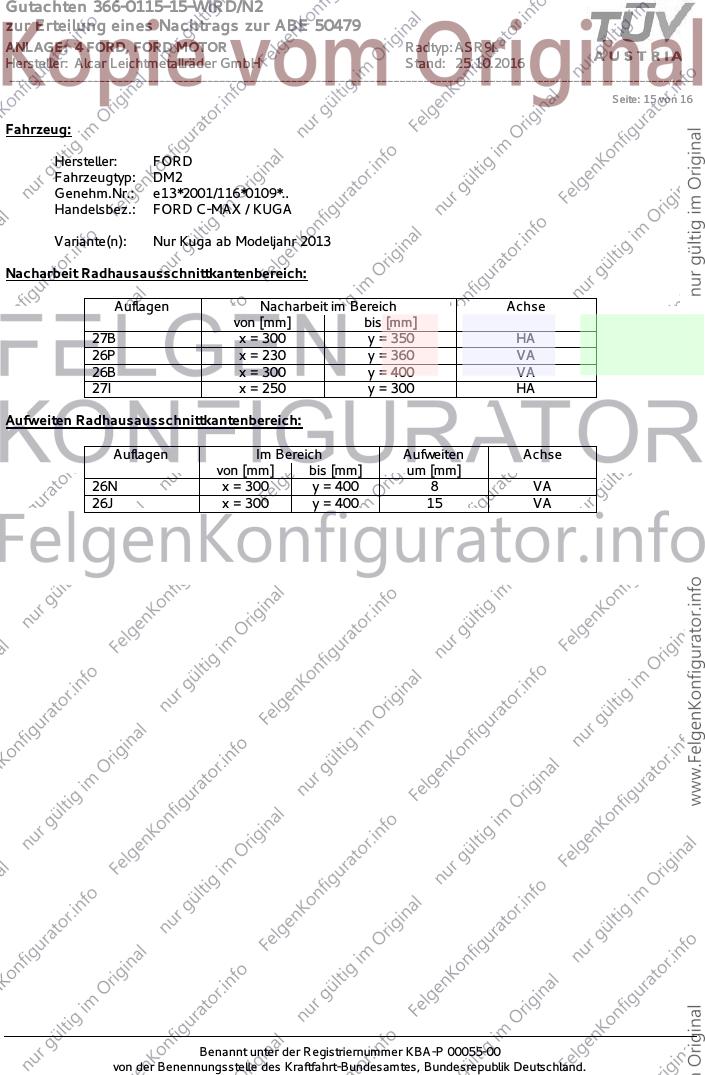

Seite: 15 von 16
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: DM2
Genehm.Nr.: e13*2001/116*0109*..
Handelsbez.: FORD C-MAX / KUGA
Variante(n): Nur Kuga ab Modeljahr 2013
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 300 y = 350 HA
26P x = 230 y = 360 VA
26B x = 300 y = 400 VA
27I x = 250 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 300 y = 400 8 VA
26J x = 300 y = 400 15 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0115-15-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50479
ANLAGE: 4 FORD, FORD MOTOR Radtyp: ASR9L
Hersteller: Alcar Leichtmetallräder GmbH Stand: 25.10.2016
__________________________________________________________________________________________________________________

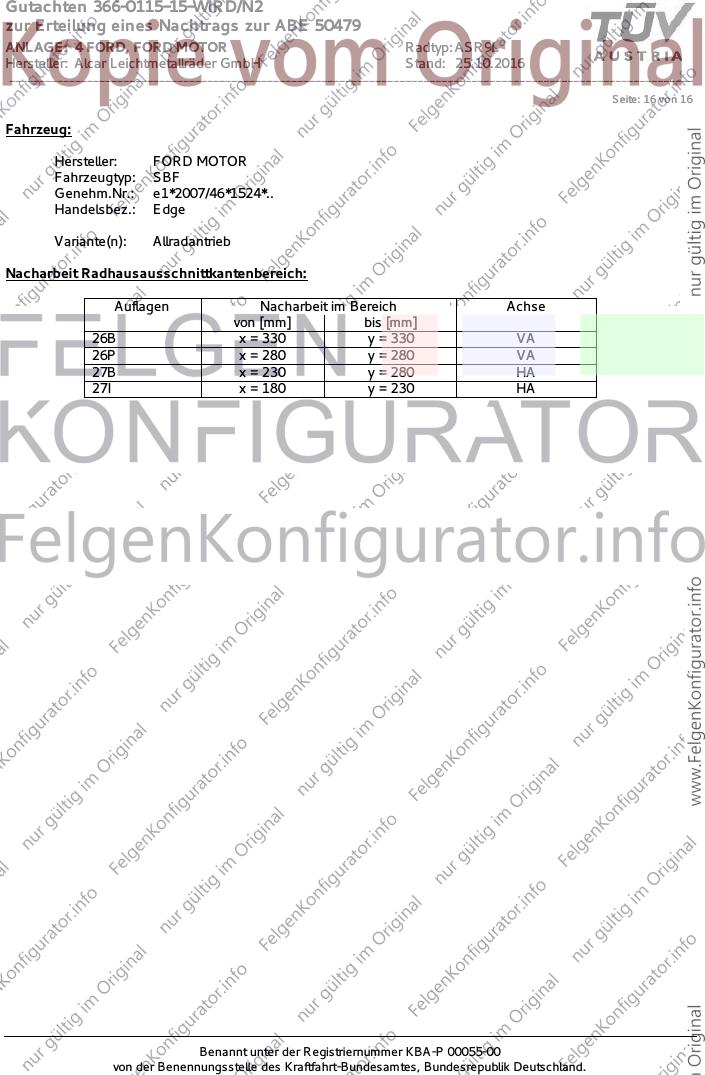

Seite: 16 von 16
Fahrzeug:
Hersteller: FORD MOTOR
Fahrzeugtyp: SBF
Genehm.Nr.: e1*2007/46*1524*..
Handelsbez.: Edge
Variante(n): Allradantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 330 y = 330 VA
26P x = 280 y = 280 VA
27B x = 230 y = 280 HA
27I x = 180 y = 230 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
