Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 50681
Nr. : RA-000832-B0-072
Anlage-Nr. : 18
Seite : 1 / 12 Mo b i l i t ä t
Auftraggeber : Fondmetal S.p.A.
Teiletyp : STC-10/F7
Technische Daten, Kurzfassung

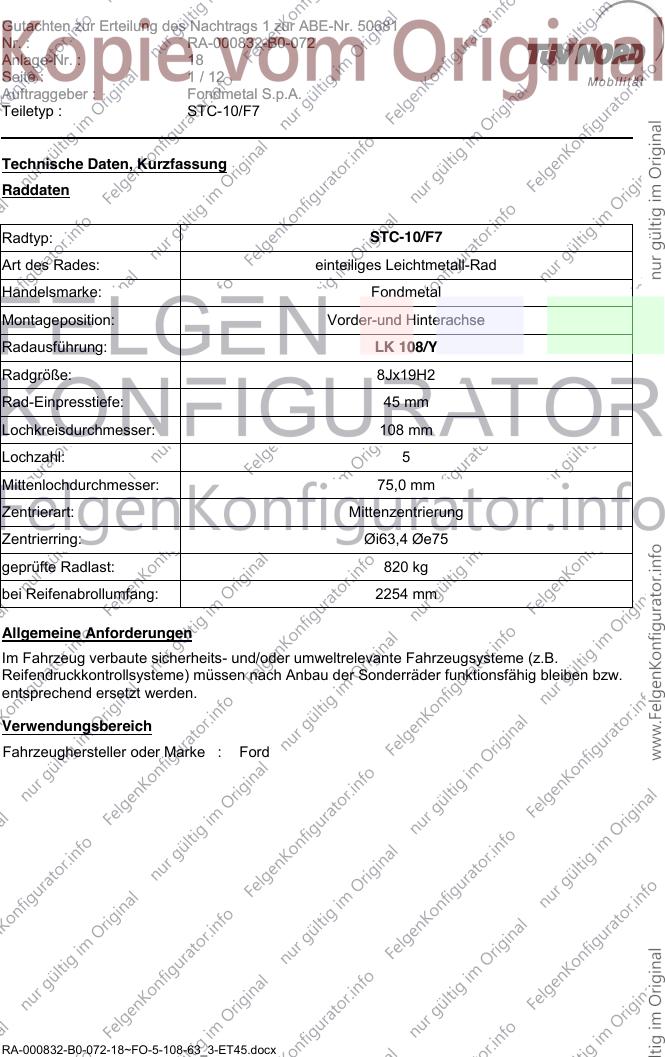

Raddaten
Radtyp: STC-10/F7
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: Fondmetal
Montageposition: Vorder-und Hinterachse
Radausführung: LK 108/Y
Radgröße: 8Jx19H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 75,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: Øi63,4 Øe75
geprüfte Radlast: 820 kg
bei Reifenabrollumfang: 2254 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke : Ford

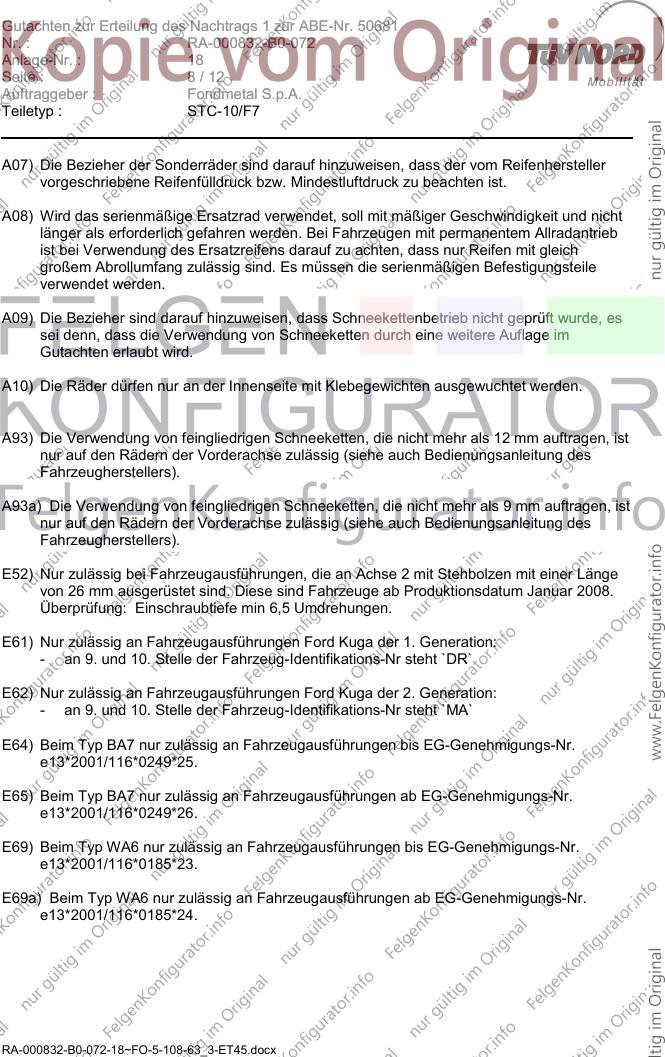

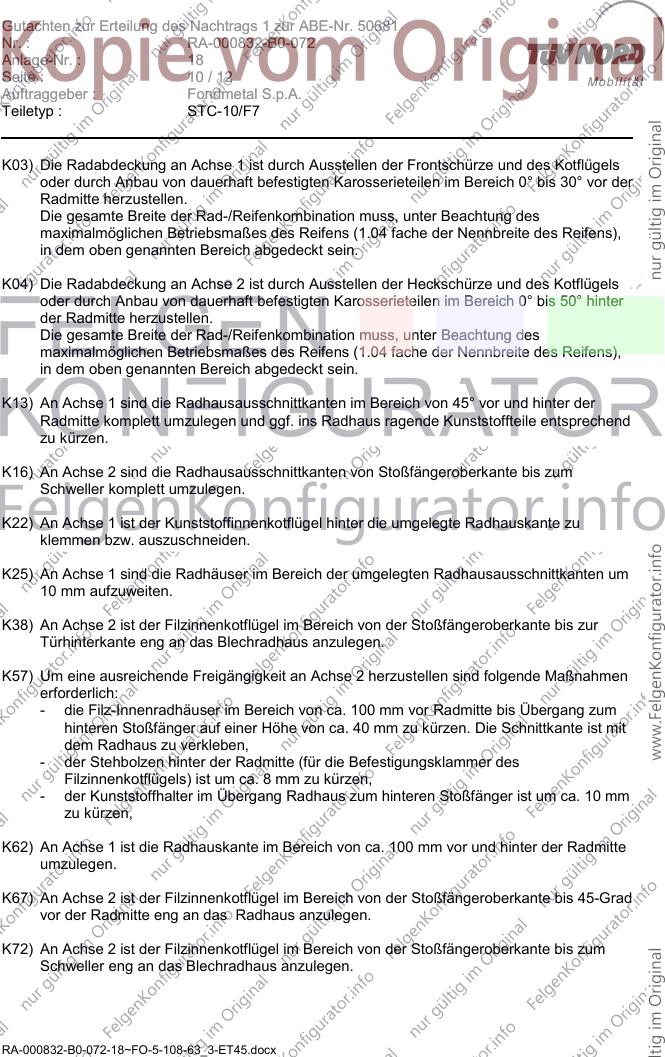

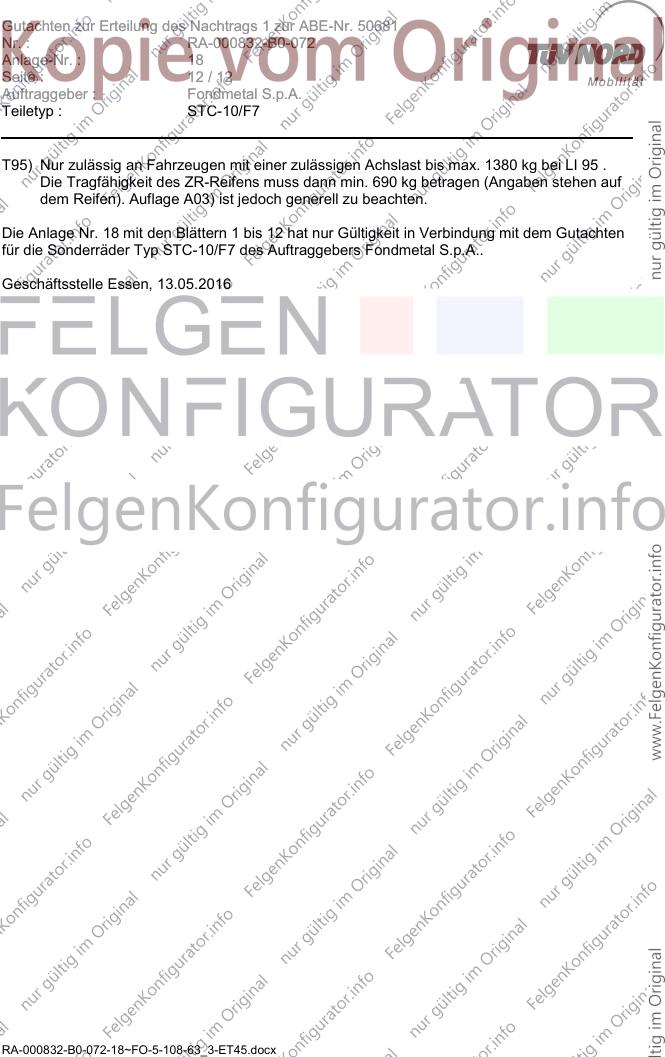

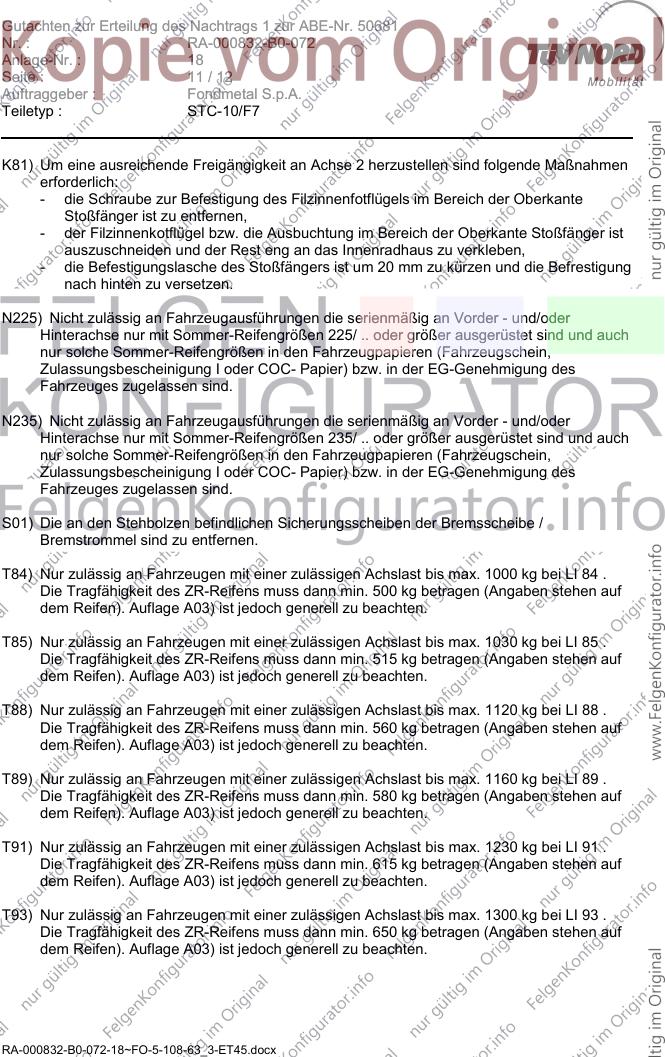

RA-000832-B0-072-18~FO-5-108-63_3-ET45.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 50681
Nr. : RA-000832-B0-072
Anlage-Nr. : 18
Seite : 2 / 12 Mo b i l i t ä t
Auftraggeber : Fondmetal S.p.A.
Teiletyp : STC-10/F7

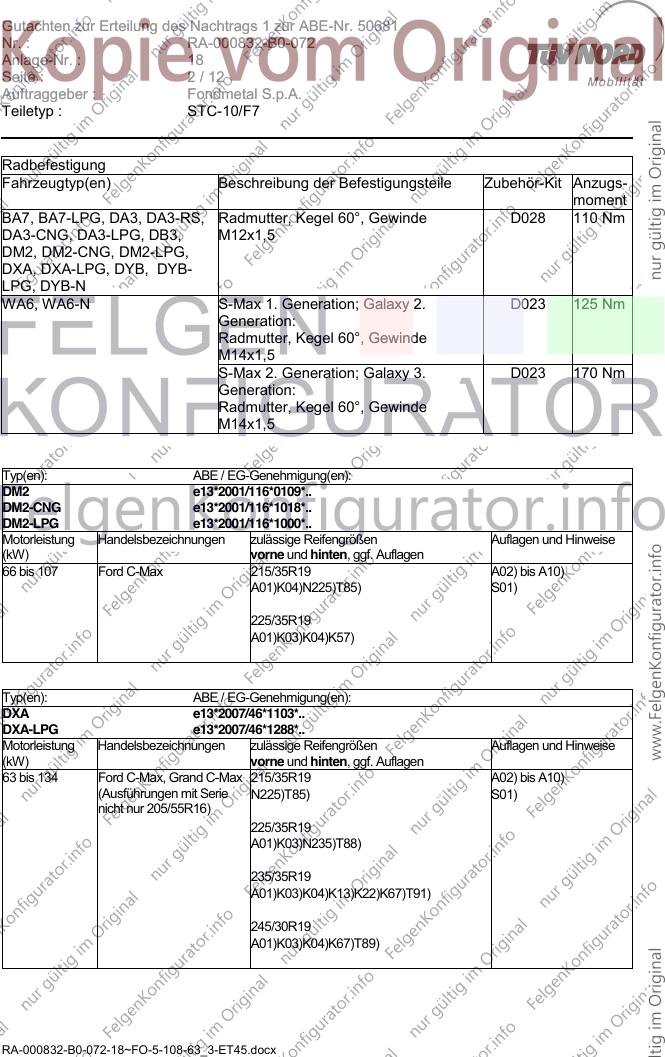

Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
BA7, BA7-LPG, DA3, DA3-RS, Radmutter, Kegel 60°, Gewinde D028 110 Nm
DA3-CNG, DA3-LPG, DB3, M12x1,5
DM2, DM2-CNG, DM2-LPG,
DXA, DXA-LPG, DYB, DYB-
LPG, DYB-N
WA6, WA6-N S-Max 1. Generation; Galaxy 2. D023 125 Nm
Generation:
Radmutter, Kegel 60°, Gewinde
M14x1,5
S-Max 2. Generation; Galaxy 3. D023 170 Nm
Generation:
Radmutter, Kegel 60°, Gewinde
M14x1,5
Typ(en): ABE / EG-Genehmigung(en):
DM2 e13*2001/116*0109*..
DM2-CNG e13*2001/116*1018*..
DM2-LPG e13*2001/116*1000*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 107 Ford C-Max 215/35R19 A02) bis A10)
A01)K04)N225)T85) S01)
225/35R19
A01)K03)K04)K57)
Typ(en): ABE / EG-Genehmigung(en):
DXA e13*2007/46*1103*..
DXA-LPG e13*2007/46*1288*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 134 Ford C-Max, Grand C-Max 215/35R19 A02) bis A10)
(Ausführungen mit Serie N225)T85) S01)
nicht nur 205/55R16)
225/35R19
A01)K03)N235)T88)
235/35R19
A01)K03)K04)K13)K22)K67)T91)
245/30R19
A01)K03)K04)K67)T89)
RA-000832-B0-072-18~FO-5-108-63_3-ET45.docx

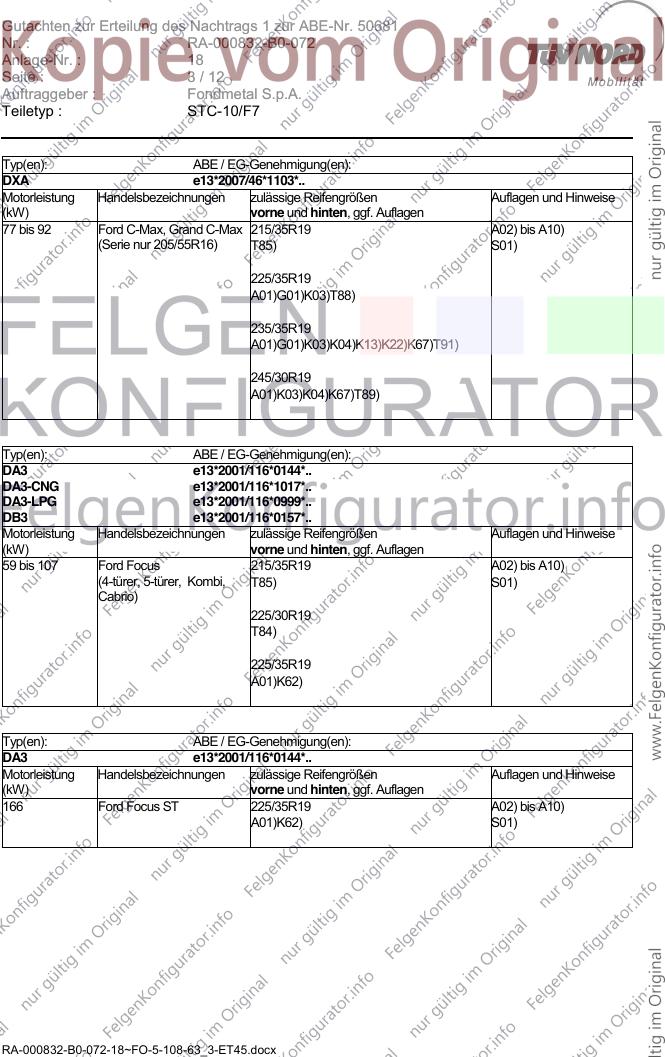

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 50681
Nr. : RA-000832-B0-072
Anlage-Nr. : 18
Seite : 3 / 12 Mo b i l i t ä t
Auftraggeber : Fondmetal S.p.A.
Teiletyp : STC-10/F7
Typ(en): ABE / EG-Genehmigung(en):
DXA e13*2007/46*1103*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 92 Ford C-Max, Grand C-Max 215/35R19 A02) bis A10)
(Serie nur 205/55R16) T85) S01)
225/35R19
A01)G01)K03)T88)
235/35R19
A01)G01)K03)K04)K13)K22)K67)T91)
245/30R19
A01)K03)K04)K67)T89)
Typ(en): ABE / EG-Genehmigung(en):
DA3 e13*2001/116*0144*..
DA3-CNG e13*2001/116*1017*..
DA3-LPG e13*2001/116*0999*..
DB3 e13*2001/116*0157*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 107 Ford Focus 215/35R19 A02) bis A10)
(4-türer, 5-türer, Kombi, T85) S01)
Cabrio)
225/30R19
T84)
225/35R19
A01)K62)
Typ(en): ABE / EG-Genehmigung(en):
DA3 e13*2001/116*0144*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
166 Ford Focus ST 225/35R19 A02) bis A10)
A01)K62) S01)
RA-000832-B0-072-18~FO-5-108-63_3-ET45.docx

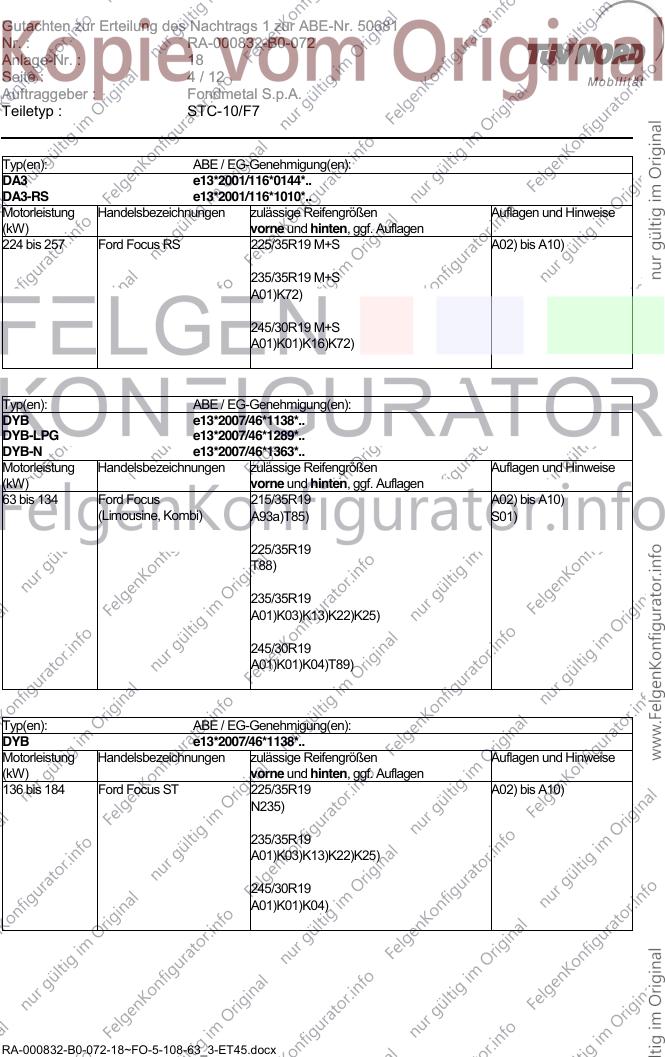

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 50681
Nr. : RA-000832-B0-072
Anlage-Nr. : 18
Seite : 4 / 12 Mo b i l i t ä t
Auftraggeber : Fondmetal S.p.A.
Teiletyp : STC-10/F7
Typ(en): ABE / EG-Genehmigung(en):
DA3 e13*2001/116*0144*..
DA3-RS e13*2001/116*1010*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
224 bis 257 Ford Focus RS 225/35R19 M+S A02) bis A10)
235/35R19 M+S
A01)K72)
245/30R19 M+S
A01)K01)K16)K72)
Typ(en): ABE / EG-Genehmigung(en):
DYB e13*2007/46*1138*..
DYB-LPG e13*2007/46*1289*..
DYB-N e13*2007/46*1363*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 134 Ford Focus 215/35R19 A02) bis A10)
(Limousine, Kombi) A93a)T85) S01)
225/35R19
T88)
235/35R19
A01)K03)K13)K22)K25)
245/30R19
A01)K01)K04)T89)
Typ(en): ABE / EG-Genehmigung(en):
DYB e13*2007/46*1138*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
136 bis 184 Ford Focus ST 225/35R19 A02) bis A10)
N235)
235/35R19
A01)K03)K13)K22)K25)
245/30R19
A01)K01)K04)
RA-000832-B0-072-18~FO-5-108-63_3-ET45.docx

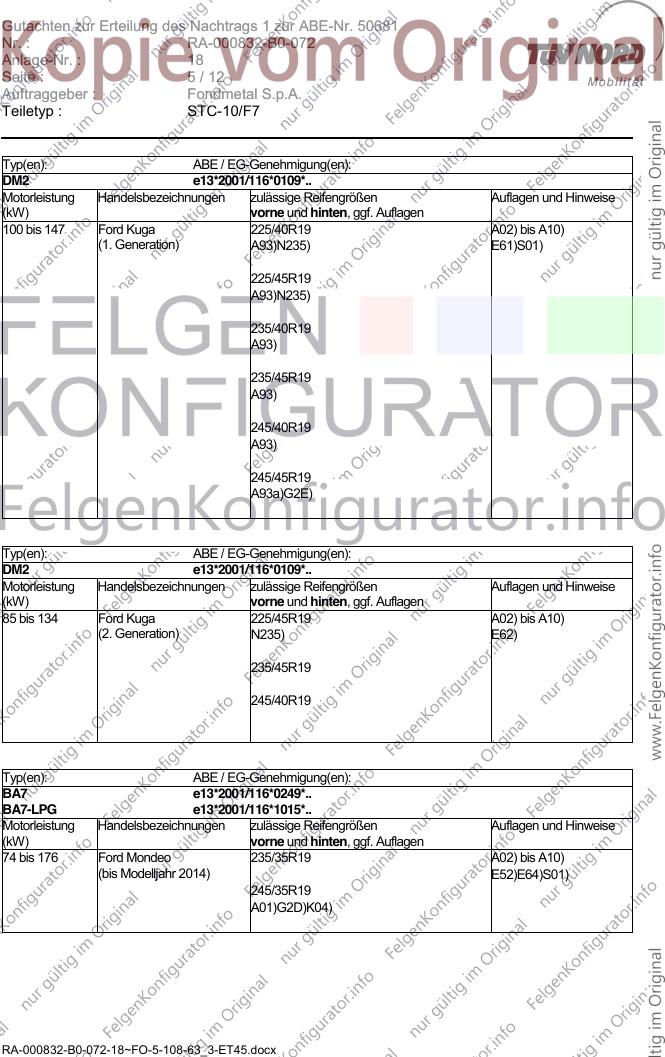

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 50681
Nr. : RA-000832-B0-072
Anlage-Nr. : 18
Seite : 5 / 12 Mo b i l i t ä t
Auftraggeber : Fondmetal S.p.A.
Teiletyp : STC-10/F7
Typ(en): ABE / EG-Genehmigung(en):
DM2 e13*2001/116*0109*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 147 Ford Kuga 225/40R19 A02) bis A10)
(1. Generation) A93)N235) E61)S01)
225/45R19
A93)N235)
235/40R19
A93)
235/45R19
A93)
245/40R19
A93)
245/45R19
A93a)G2E)
Typ(en): ABE / EG-Genehmigung(en):
DM2 e13*2001/116*0109*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 134 Ford Kuga 225/45R19 A02) bis A10)
(2. Generation) N235) E62)
235/45R19
245/40R19
Typ(en): ABE / EG-Genehmigung(en):
BA7 e13*2001/116*0249*..
BA7-LPG e13*2001/116*1015*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 176 Ford Mondeo 235/35R19 A02) bis A10)
(bis Modelljahr 2014) E52)E64)S01)
245/35R19
A01)G2D)K04)
RA-000832-B0-072-18~FO-5-108-63_3-ET45.docx

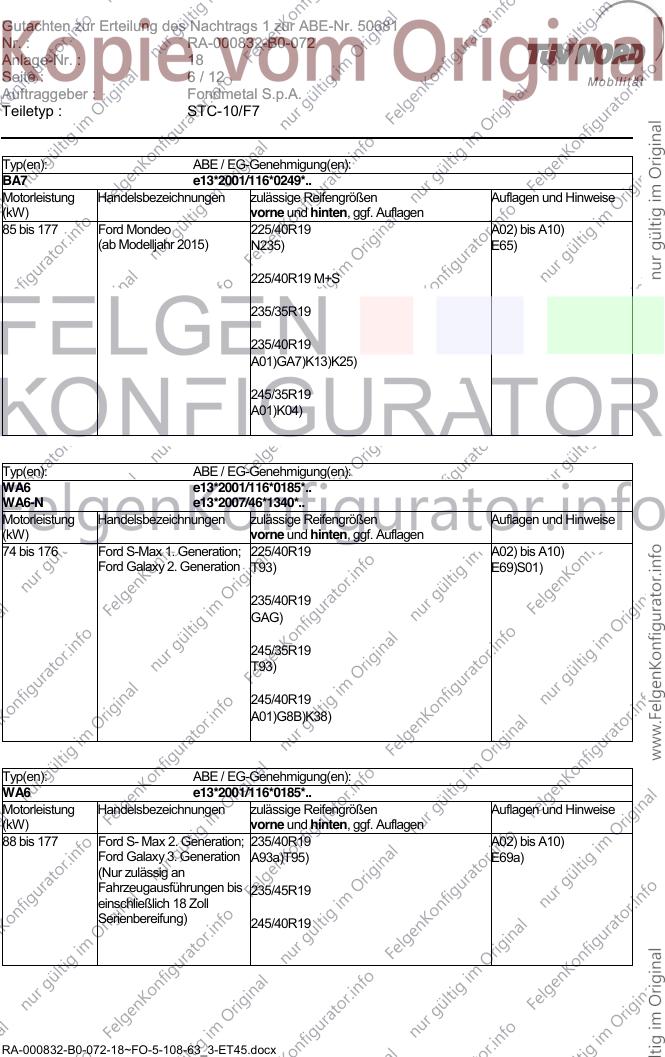

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 50681
Nr. : RA-000832-B0-072
Anlage-Nr. : 18
Seite : 6 / 12 Mo b i l i t ä t
Auftraggeber : Fondmetal S.p.A.
Teiletyp : STC-10/F7
Typ(en): ABE / EG-Genehmigung(en):
BA7 e13*2001/116*0249*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 177 Ford Mondeo 225/40R19 A02) bis A10)
(ab Modelljahr 2015) N235) E65)
225/40R19 M+S
235/35R19
235/40R19
A01)GA7)K13)K25)
245/35R19
A01)K04)
Typ(en): ABE / EG-Genehmigung(en):
WA6 e13*2001/116*0185*..
WA6-N e13*2007/46*1340*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 176 Ford S-Max 1. Generation; 225/40R19 A02) bis A10)
Ford Galaxy 2. Generation T93) E69)S01)
235/40R19
GAG)
245/35R19
T93)
245/40R19
A01)G8B)K38)
Typ(en): ABE / EG-Genehmigung(en):
WA6 e13*2001/116*0185*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 177 Ford S- Max 2. Generation; 235/40R19 A02) bis A10)
Ford Galaxy 3. Generation A93a)T95) E69a)
(Nur zulässig an
Fahrzeugausführungen bis 235/45R19
einschließlich 18 Zoll
Serienbereifung) 245/40R19
RA-000832-B0-072-18~FO-5-108-63_3-ET45.docx

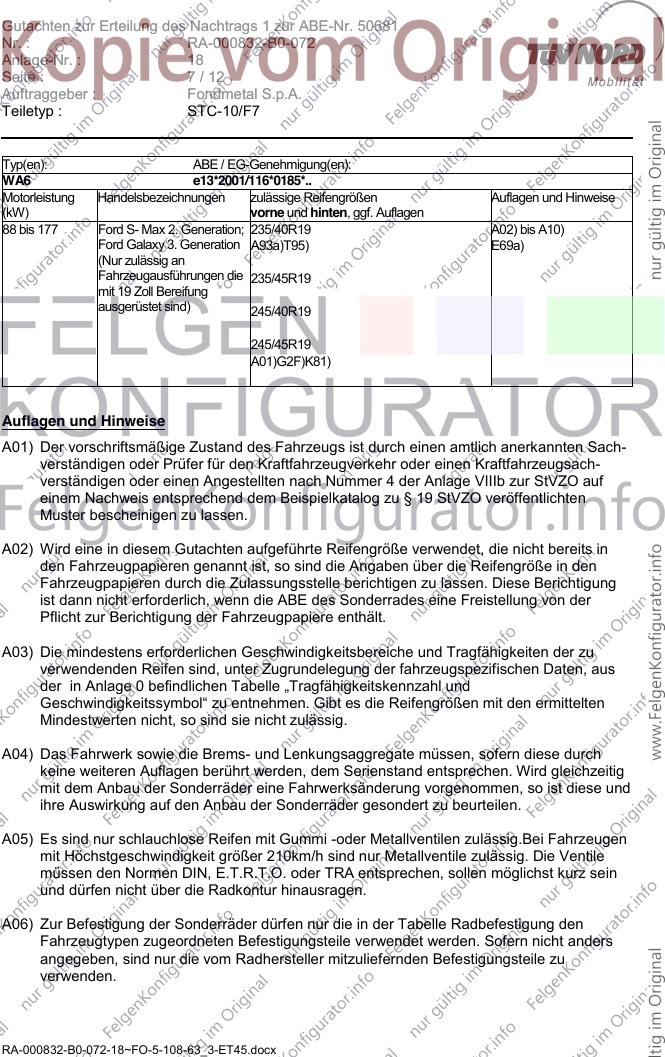

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 50681
Nr. : RA-000832-B0-072
Anlage-Nr. : 18
Seite : 7 / 12 Mo b i l i t ä t
Auftraggeber : Fondmetal S.p.A.
Teiletyp : STC-10/F7
Typ(en): ABE / EG-Genehmigung(en):
WA6 e13*2001/116*0185*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 177 Ford S- Max 2. Generation; 235/40R19 A02) bis A10)
Ford Galaxy 3. Generation A93a)T95) E69a)
(Nur zulässig an
Fahrzeugausführungen die 235/45R19
mit 19 Zoll Bereifung
ausgerüstet sind) 245/40R19
245/45R19
A01)G2F)K81)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
RA-000832-B0-072-18~FO-5-108-63_3-ET45.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 50681
Nr. : RA-000832-B0-072
Anlage-Nr. : 18
Seite : 8 / 12 Mo b i l i t ä t
Auftraggeber : Fondmetal S.p.A.
Teiletyp : STC-10/F7
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E52) Nur zulässig bei Fahrzeugausführungen, die an Achse 2 mit Stehbolzen mit einer Länge
von 26 mm ausgerüstet sind. Diese sind Fahrzeuge ab Produktionsdatum Januar 2008.
Überprüfung: Einschraubtiefe min 6,5 Umdrehungen.
E61) Nur zulässig an Fahrzeugausführungen Ford Kuga der 1. Generation:
- an 9. und 10. Stelle der Fahrzeug-Identifikations-Nr steht `DR`
E62) Nur zulässig an Fahrzeugausführungen Ford Kuga der 2. Generation:
- an 9. und 10. Stelle der Fahrzeug-Identifikations-Nr steht `MA`
E64) Beim Typ BA7 nur zulässig an Fahrzeugausführungen bis EG-Genehmigungs-Nr.
e13*2001/116*0249*25.
E65) Beim Typ BA7 nur zulässig an Fahrzeugausführungen ab EG-Genehmigungs-Nr.
e13*2001/116*0249*26.
E69) Beim Typ WA6 nur zulässig an Fahrzeugausführungen bis EG-Genehmigungs-Nr.
e13*2001/116*0185*23.
E69a) Beim Typ WA6 nur zulässig an Fahrzeugausführungen ab EG-Genehmigungs-Nr.
e13*2001/116*0185*24.
RA-000832-B0-072-18~FO-5-108-63_3-ET45.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 50681
Nr. : RA-000832-B0-072
Anlage-Nr. : 18

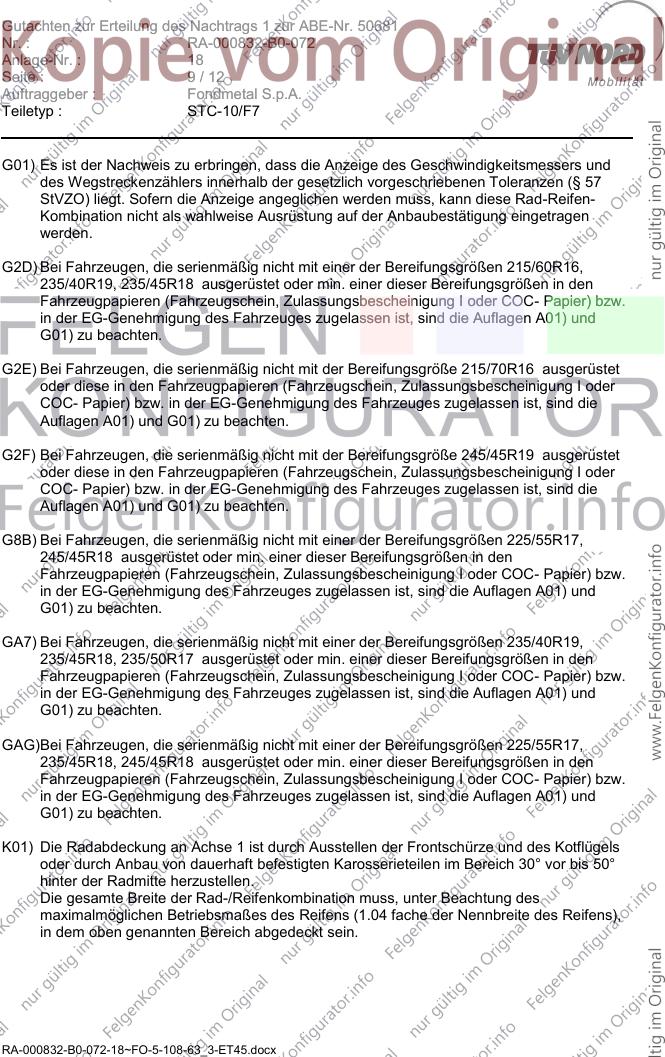

Seite : 9 / 12 Mo b i l i t ä t
Auftraggeber : Fondmetal S.p.A.
Teiletyp : STC-10/F7
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G2D) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/60R16,
235/40R19, 235/45R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
G2E) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 215/70R16 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
G2F) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 245/45R19 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
G8B) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/55R17,
245/45R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
GA7) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 235/40R19,
235/45R18, 235/50R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
GAG)Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/55R17,
235/45R18, 245/45R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
RA-000832-B0-072-18~FO-5-108-63_3-ET45.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 50681
Nr. : RA-000832-B0-072
Anlage-Nr. : 18
Seite : 10 / 12 Mo b i l i t ä t
Auftraggeber : Fondmetal S.p.A.
Teiletyp : STC-10/F7
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
K16) An Achse 2 sind die Radhausausschnittkanten von Stoßfängeroberkante bis zum
Schweller komplett umzulegen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.
K38) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis zur
Türhinterkante eng an das Blechradhaus anzulegen.
K57) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
- die Filz-Innenradhäuser im Bereich von ca. 100 mm vor Radmitte bis Übergang zum
hinteren Stoßfänger auf einer Höhe von ca. 40 mm zu kürzen. Die Schnittkante ist mit
dem Radhaus zu verkleben,
- der Stehbolzen hinter der Radmitte (für die Befestigungsklammer des
Filzinnenkotflügels) ist um ca. 8 mm zu kürzen,
- der Kunststoffhalter im Übergang Radhaus zum hinteren Stoßfänger ist um ca. 10 mm
zu kürzen,
K62) An Achse 1 ist die Radhauskante im Bereich von ca. 100 mm vor und hinter der Radmitte
umzulegen.
K67) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis 45-Grad
vor der Radmitte eng an das Radhaus anzulegen.
K72) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis zum
Schweller eng an das Blechradhaus anzulegen.
RA-000832-B0-072-18~FO-5-108-63_3-ET45.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 50681
Nr. : RA-000832-B0-072
Anlage-Nr. : 18
Seite : 11 / 12 Mo b i l i t ä t
Auftraggeber : Fondmetal S.p.A.
Teiletyp : STC-10/F7
K81) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
- die Schraube zur Befestigung des Filzinnenfotflügels im Bereich der Oberkante
Stoßfänger ist zu entfernen,
- der Filzinnenkotflügel bzw. die Ausbuchtung im Bereich der Oberkante Stoßfänger ist
auszuschneiden und der Rest eng an das Innenradhaus zu verkleben,
- die Befestigungslasche des Stoßfängers ist um 20 mm zu kürzen und die Befrestigung
nach hinten zu versetzen.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
S01) Die an den Stehbolzen befindlichen Sicherungsscheiben der Bremsscheibe /
Bremstrommel sind zu entfernen.
T84) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1000 kg bei LI 84 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 500 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T85) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1030 kg bei LI 85 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 515 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T89) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1160 kg bei LI 89 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 580 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T91) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1230 kg bei LI 91 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 615 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T93) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1300 kg bei LI 93 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 650 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
RA-000832-B0-072-18~FO-5-108-63_3-ET45.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 50681
Nr. : RA-000832-B0-072
Anlage-Nr. : 18
Seite : 12 / 12 Mo b i l i t ä t
Auftraggeber : Fondmetal S.p.A.
Teiletyp : STC-10/F7
T95) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1380 kg bei LI 95 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 690 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage Nr. 18 mit den Blättern 1 bis 12 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ STC-10/F7 des Auftraggebers Fondmetal S.p.A..
Geschäftsstelle Essen, 13.05.2016
RA-000832-B0-072-18~FO-5-108-63_3-ET45.docx
