Gutachten 366-0339-09-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 47938
ANLAGE: 16 FORD Radtyp: AYAP
Hersteller: Alcar Leichtmetallräder GmbH Stand: 15.09.2016
__________________________________________________________________________________________________________________

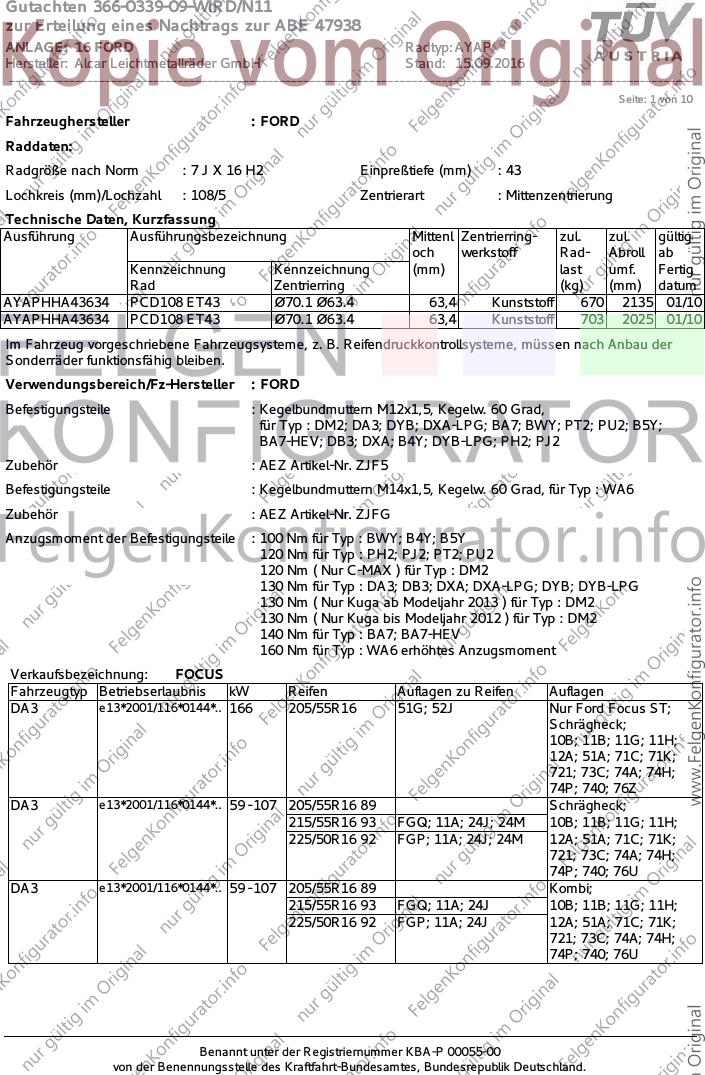

Seite: 1 von 10
Fahrzeughersteller : FORD
Raddaten:
Radgröße nach Norm : 7 J X 16 H2 Einpreßtiefe (mm) : 43
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
AYAPHHA43634 PCD108 ET43 Ø70.1 Ø63.4 63,4 Kunststoff 670 2135 01/10
AYAPHHA43634 PCD108 ET43 Ø70.1 Ø63.4 63,4 Kunststoff 703 2025 01/10
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : FORD
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : DM2; DA3; DYB; DXA-LPG; BA7; BWY; PT2; PU2; B5Y;
BA7-HEV; DB3; DXA; B4Y; DYB-LPG; PH2; PJ2
Zubehör : AEZ Artikel-Nr. ZJF5
Befestigungsteile : Kegelbundmuttern M14x1,5, Kegelw. 60 Grad, für Typ : WA6
Zubehör : AEZ Artikel-Nr. ZJFG
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : BWY; B4Y; B5Y
120 Nm für Typ : PH2; PJ2; PT2; PU2
120 Nm ( Nur C-MAX ) für Typ : DM2
130 Nm für Typ : DA3; DB3; DXA; DXA-LPG; DYB; DYB-LPG
130 Nm ( Nur Kuga ab Modeljahr 2013 ) für Typ : DM2
130 Nm ( Nur Kuga bis Modeljahr 2012 ) für Typ : DM2
140 Nm für Typ : BA7; BA7-HEV
160 Nm für Typ : WA6 erhöhtes Anzugsmoment
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DA3 e13*2001/116*0144*.. 166 205/55R16 51G; 52J Nur Ford Focus ST;
Schrägheck;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 73C; 74A; 74H;
74P; 740; 76Z
DA3 e13*2001/116*0144*.. 59 - 107 205/55R16 89 Schrägheck;
215/55R16 93 FGQ; 11A; 24J; 24M 10B; 11B; 11G; 11H;
225/50R16 92 FGP; 11A; 24J; 24M 12A; 51A; 71C; 71K;
721; 73C; 74A; 74H;
74P; 740; 76U
DA3 e13*2001/116*0144*.. 59 - 107 205/55R16 89 Kombi;
215/55R16 93 FGQ; 11A; 24J 10B; 11B; 11G; 11H;
225/50R16 92 FGP; 11A; 24J 12A; 51A; 71C; 71K;
721; 73C; 74A; 74H;
74P; 740; 76U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0339-09-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 47938
ANLAGE: 16 FORD Radtyp: AYAP
Hersteller: Alcar Leichtmetallräder GmbH Stand: 15.09.2016
__________________________________________________________________________________________________________________

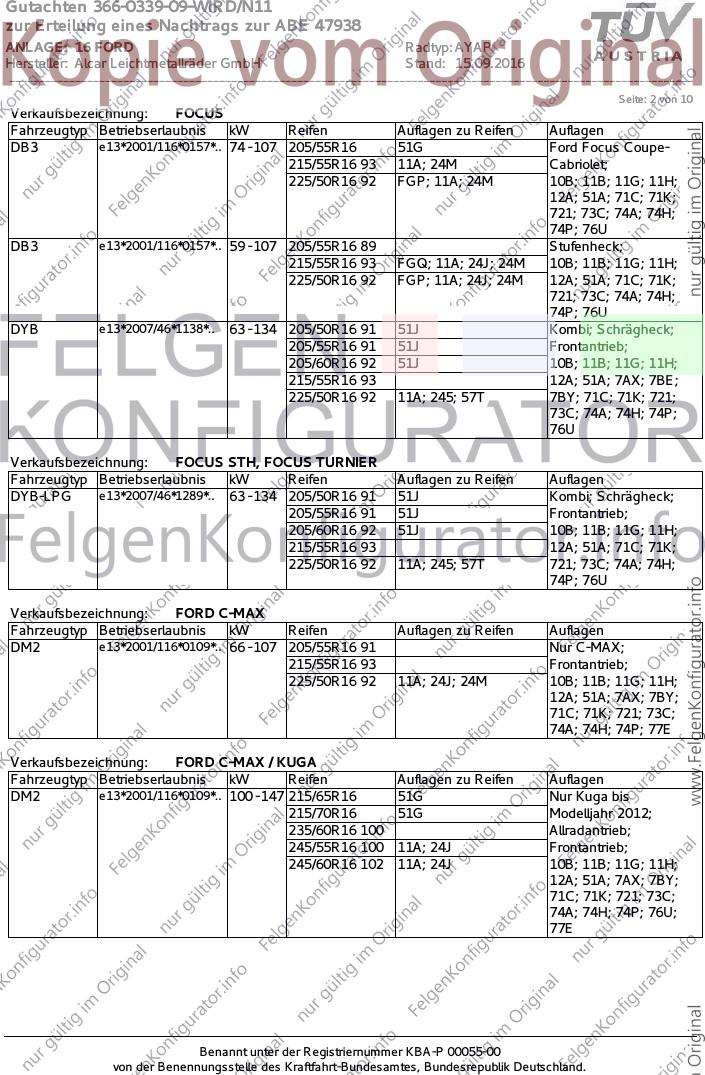

Seite: 2 von 10
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DB3 e13*2001/116*0157*.. 74 - 107 205/55R16 51G Ford Focus Coupe-
215/55R16 93 11A; 24M Cabriolet;
225/50R16 92 FGP; 11A; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 73C; 74A; 74H;
74P; 76U
DB3 e13*2001/116*0157*.. 59 - 107 205/55R16 89 Stufenheck;
215/55R16 93 FGQ; 11A; 24J; 24M 10B; 11B; 11G; 11H;
225/50R16 92 FGP; 11A; 24J; 24M 12A; 51A; 71C; 71K;
721; 73C; 74A; 74H;
74P; 76U
DYB e13*2007/46*1138*.. 63 - 134 205/50R16 91 51J Kombi; Schrägheck;
205/55R16 91 51J Frontantrieb;
205/60R16 92 51J 10B; 11B; 11G; 11H;
215/55R16 93 12A; 51A; 7AX; 7BE;
225/50R16 92 11A; 245; 57T 7BY; 71C; 71K; 721;
73C; 74A; 74H; 74P;
76U
Verkaufsbezeichnung: FOCUS STH, FOCUS TURNIER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DYB-LPG e13*2007/46*1289*.. 63 - 134 205/50R16 91 51J Kombi; Schrägheck;
205/55R16 91 51J Frontantrieb;
205/60R16 92 51J 10B; 11B; 11G; 11H;
215/55R16 93 12A; 51A; 71C; 71K;
225/50R16 92 11A; 245; 57T 721; 73C; 74A; 74H;
74P; 76U
Verkaufsbezeichnung: FORD C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 66 - 107 205/55R16 91 Nur C-MAX;
215/55R16 93 Frontantrieb;
225/50R16 92 11A; 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 7AX; 7BY;
71C; 71K; 721; 73C;
74A; 74H; 74P; 77E
Verkaufsbezeichnung: FORD C-MAX / KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 100 - 147 215/65R16 51G Nur Kuga bis
215/70R16 51G Modelljahr 2012;
235/60R16 100 Allradantrieb;
245/55R16 100 11A; 24J Frontantrieb;
245/60R16 102 11A; 24J 10B; 11B; 11G; 11H;
12A; 51A; 7AX; 7BY;
71C; 71K; 721; 73C;
74A; 74H; 74P; 76U;
77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0339-09-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 47938
ANLAGE: 16 FORD Radtyp: AYAP
Hersteller: Alcar Leichtmetallräder GmbH Stand: 15.09.2016
__________________________________________________________________________________________________________________

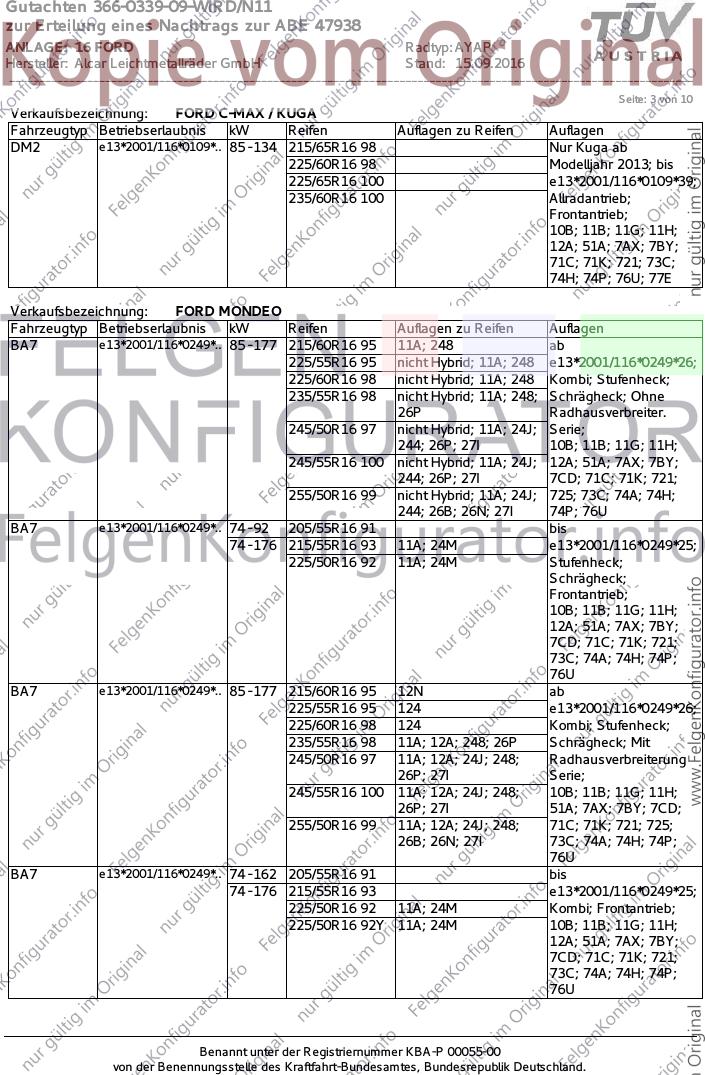

Seite: 3 von 10
Verkaufsbezeichnung: FORD C-MAX / KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 85 - 134 215/65R16 98 Nur Kuga ab
225/60R16 98 Modelljahr 2013; bis
225/65R16 100 e13*2001/116*0109*39;
235/60R16 100 Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AX; 7BY;
71C; 71K; 721; 73C;
74H; 74P; 76U; 77E
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7 e13*2001/116*0249*.. 85 - 177 215/60R16 95 11A; 248 ab
225/55R16 95 nicht Hybrid; 11A; 248 e13*2001/116*0249*26;
225/60R16 98 nicht Hybrid; 11A; 248 Kombi; Stufenheck;
235/55R16 98 nicht Hybrid; 11A; 248; Schrägheck; Ohne
26P Radhausverbreiter.
245/50R16 97 nicht Hybrid; 11A; 24J; Serie;
244; 26P; 27I 10B; 11B; 11G; 11H;
245/55R16 100 nicht Hybrid; 11A; 24J; 12A; 51A; 7AX; 7BY;
244; 26P; 27I 7CD; 71C; 71K; 721;
255/50R16 99 nicht Hybrid; 11A; 24J; 725; 73C; 74A; 74H;
244; 26B; 26N; 27I 74P; 76U
BA7 e13*2001/116*0249*.. 74 - 92 205/55R16 91 bis
74 - 176 215/55R16 93 11A; 24M e13*2001/116*0249*25;
225/50R16 92 11A; 24M Stufenheck;
Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AX; 7BY;
7CD; 71C; 71K; 721;
73C; 74A; 74H; 74P;
76U
BA7 e13*2001/116*0249*.. 85 - 177 215/60R16 95 12N ab
225/55R16 95 124 e13*2001/116*0249*26;
225/60R16 98 124 Kombi; Stufenheck;
235/55R16 98 11A; 12A; 248; 26P Schrägheck; Mit
245/50R16 97 11A; 12A; 24J; 248; Radhausverbreiterung
26P; 27I Serie;
245/55R16 100 11A; 12A; 24J; 248; 10B; 11B; 11G; 11H;
26P; 27I 51A; 7AX; 7BY; 7CD;
255/50R16 99 11A; 12A; 24J; 248; 71C; 71K; 721; 725;
26B; 26N; 27I 73C; 74A; 74H; 74P;
76U
BA7 e13*2001/116*0249*.. 74 - 162 205/55R16 91 bis
74 - 176 215/55R16 93 e13*2001/116*0249*25;
225/50R16 92 11A; 24M Kombi; Frontantrieb;
225/50R16 92Y 11A; 24M 10B; 11B; 11G; 11H;
12A; 51A; 7AX; 7BY;
7CD; 71C; 71K; 721;
73C; 74A; 74H; 74P;
76U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0339-09-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 47938
ANLAGE: 16 FORD Radtyp: AYAP
Hersteller: Alcar Leichtmetallräder GmbH Stand: 15.09.2016
__________________________________________________________________________________________________________________

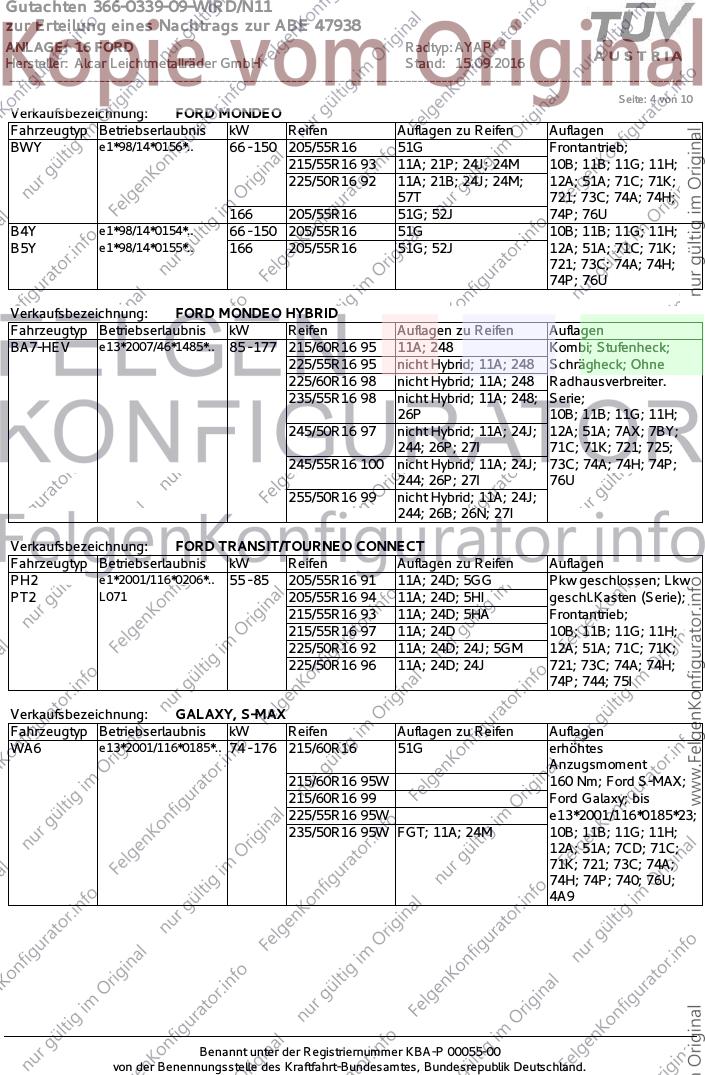

Seite: 4 von 10
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BWY e1*98/14*0156*.. 66 - 150 205/55R16 51G Frontantrieb;
215/55R16 93 11A; 21P; 24J; 24M 10B; 11B; 11G; 11H;
225/50R16 92 11A; 21B; 24J; 24M; 12A; 51A; 71C; 71K;
57T 721; 73C; 74A; 74H;
166 205/55R16 51G; 52J 74P; 76U
B4Y e1*98/14*0154*.. 66 - 150 205/55R16 51G 10B; 11B; 11G; 11H;
B5Y e1*98/14*0155*.. 166 205/55R16 51G; 52J 12A; 51A; 71C; 71K;
721; 73C; 74A; 74H;
74P; 76U
Verkaufsbezeichnung: FORD MONDEO HYBRID
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7-HEV e13*2007/46*1485*.. 85 - 177 215/60R16 95 11A; 248 Kombi; Stufenheck;
225/55R16 95 nicht Hybrid; 11A; 248 Schrägheck; Ohne
225/60R16 98 nicht Hybrid; 11A; 248 Radhausverbreiter.
235/55R16 98 nicht Hybrid; 11A; 248; Serie;
26P 10B; 11B; 11G; 11H;
245/50R16 97 nicht Hybrid; 11A; 24J; 12A; 51A; 7AX; 7BY;
244; 26P; 27I 71C; 71K; 721; 725;
245/55R16 100 nicht Hybrid; 11A; 24J; 73C; 74A; 74H; 74P;
244; 26P; 27I 76U
255/50R16 99 nicht Hybrid; 11A; 24J;
244; 26B; 26N; 27I
Verkaufsbezeichnung: FORD TRANSIT/TOURNEO CONNECT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PH2 e1*2001/116*0206*.. 55 - 85 205/55R16 91 11A; 24D; 5GG Pkw geschlossen; Lkw
PT2 L071 205/55R16 94 11A; 24D; 5HI geschl.Kasten (Serie);
215/55R16 93 11A; 24D; 5HA Frontantrieb;
215/55R16 97 11A; 24D 10B; 11B; 11G; 11H;
225/50R16 92 11A; 24D; 24J; 5GM 12A; 51A; 71C; 71K;
225/50R16 96 11A; 24D; 24J 721; 73C; 74A; 74H;
74P; 744; 75I
Verkaufsbezeichnung: GALAXY, S-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
WA6 e13*2001/116*0185*.. 74 - 176 215/60R16 51G erhöhtes
Anzugsmoment
215/60R16 95W 160 Nm; Ford S-MAX;
215/60R16 99 Ford Galaxy; bis
225/55R16 95W e13*2001/116*0185*23;
235/50R16 95W FGT; 11A; 24M 10B; 11B; 11G; 11H;
12A; 51A; 7CD; 71C;
71K; 721; 73C; 74A;
74H; 74P; 740; 76U;
4A9
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0339-09-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 47938
ANLAGE: 16 FORD Radtyp: AYAP
Hersteller: Alcar Leichtmetallräder GmbH Stand: 15.09.2016
__________________________________________________________________________________________________________________

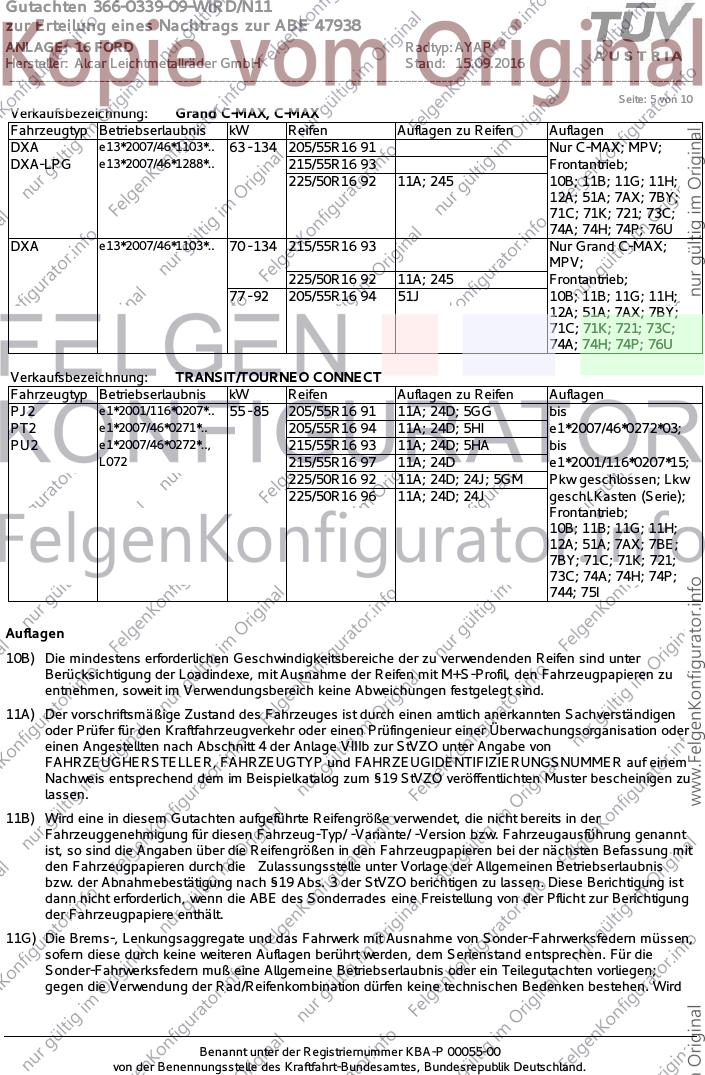

Seite: 5 von 10
Verkaufsbezeichnung: Grand C-MAX, C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DXA e13*2007/46*1103*.. 63 - 134 205/55R16 91 Nur C-MAX; MPV;
DXA-LPG e13*2007/46*1288*.. 215/55R16 93 Frontantrieb;
225/50R16 92 11A; 245 10B; 11B; 11G; 11H;
12A; 51A; 7AX; 7BY;
71C; 71K; 721; 73C;
74A; 74H; 74P; 76U
DXA e13*2007/46*1103*.. 70 - 134 215/55R16 93 Nur Grand C-MAX;
MPV;
225/50R16 92 11A; 245 Frontantrieb;
77 - 92 205/55R16 94 51J 10B; 11B; 11G; 11H;
12A; 51A; 7AX; 7BY;
71C; 71K; 721; 73C;
74A; 74H; 74P; 76U
Verkaufsbezeichnung: TRANSIT/TOURNEO CONNECT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PJ2 e1*2001/116*0207*.. 55 - 85 205/55R16 91 11A; 24D; 5GG bis
PT2 e1*2007/46*0271*.. 205/55R16 94 11A; 24D; 5HI e1*2007/46*0272*03;
PU2 e1*2007/46*0272*.., 215/55R16 93 11A; 24D; 5HA bis
L072 215/55R16 97 11A; 24D e1*2001/116*0207*15;
225/50R16 92 11A; 24D; 24J; 5GM Pkw geschlossen; Lkw
225/50R16 96 11A; 24D; 24J geschl.Kasten (Serie);
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AX; 7BE;
7BY; 71C; 71K; 721;
73C; 74A; 74H; 74P;
744; 75I
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0339-09-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 47938
ANLAGE: 16 FORD Radtyp: AYAP
Hersteller: Alcar Leichtmetallräder GmbH Stand: 15.09.2016
__________________________________________________________________________________________________________________

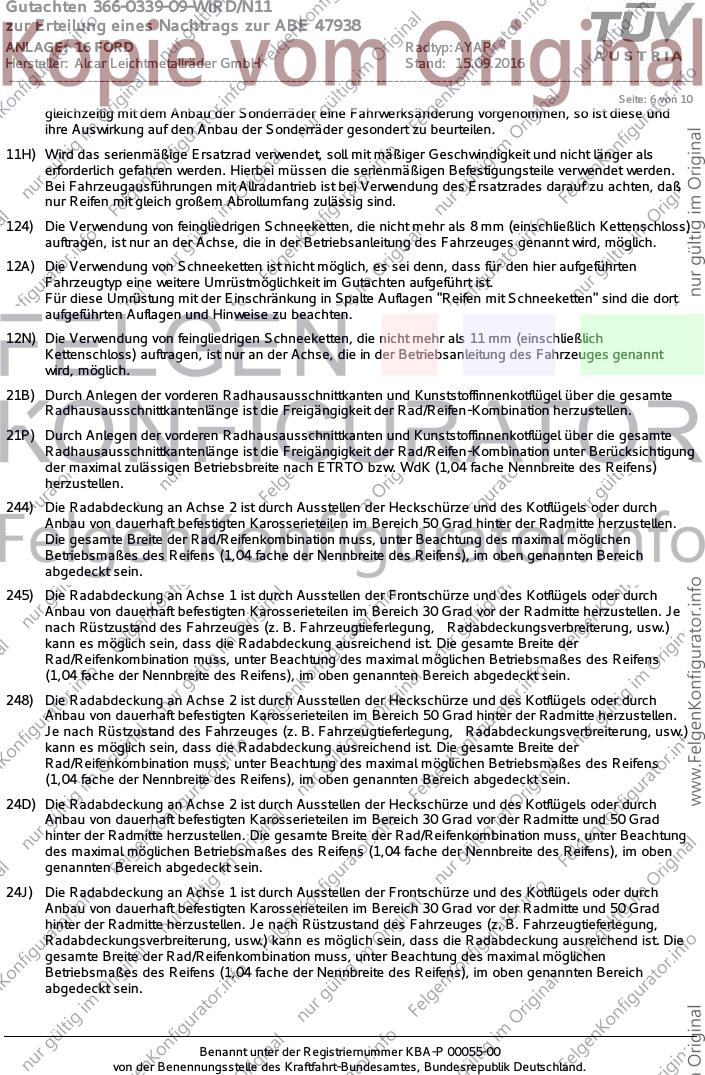

Seite: 6 von 10
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
124) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 8 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12N) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 11 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0339-09-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 47938
ANLAGE: 16 FORD Radtyp: AYAP
Hersteller: Alcar Leichtmetallräder GmbH Stand: 15.09.2016
__________________________________________________________________________________________________________________

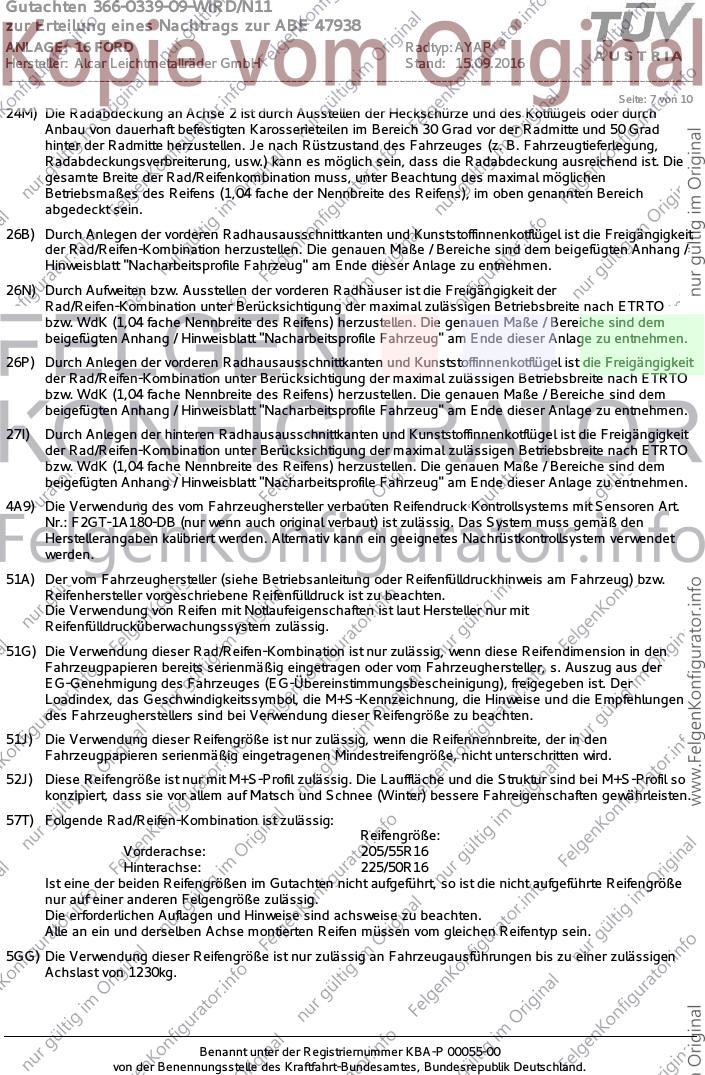

Seite: 7 von 10
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
4A9) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: F2GT-1A180-DB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
57T) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/55R16
Hinterachse: 225/50R16
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0339-09-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 47938
ANLAGE: 16 FORD Radtyp: AYAP
Hersteller: Alcar Leichtmetallräder GmbH Stand: 15.09.2016
__________________________________________________________________________________________________________________

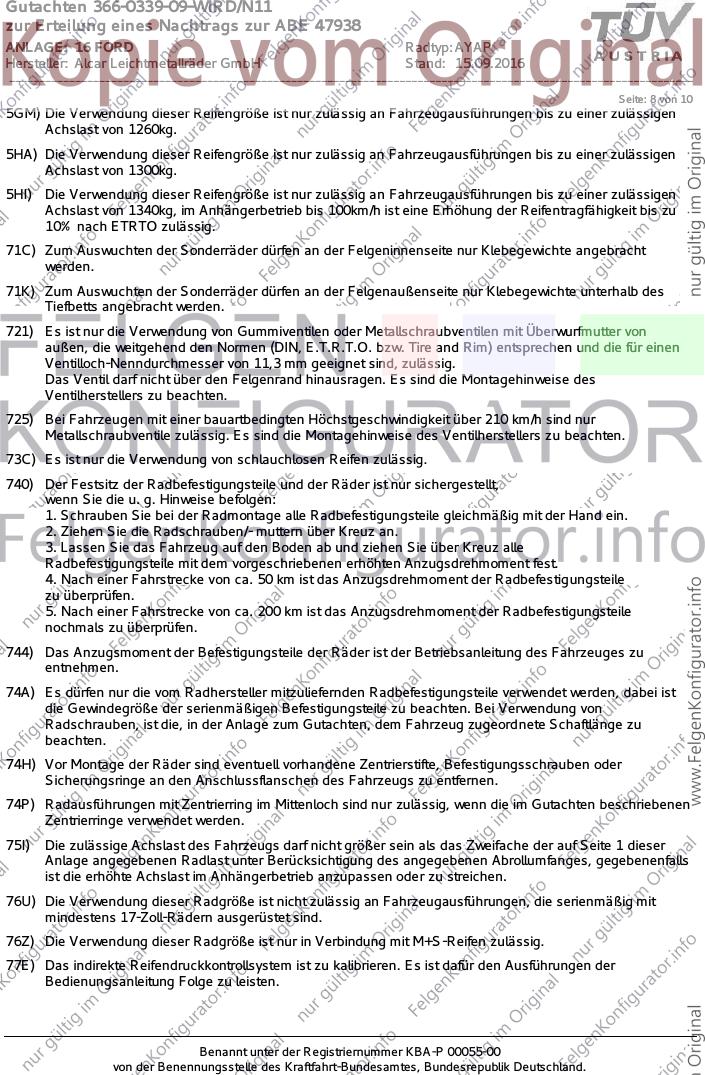

Seite: 8 von 10
5GM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1260kg.
5HA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1300kg.
5HI) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1340kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
744) Das Anzugsmoment der Befestigungsteile der Räder ist der Betriebsanleitung des Fahrzeuges zu
entnehmen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0339-09-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 47938
ANLAGE: 16 FORD Radtyp: AYAP
Hersteller: Alcar Leichtmetallräder GmbH Stand: 15.09.2016
__________________________________________________________________________________________________________________

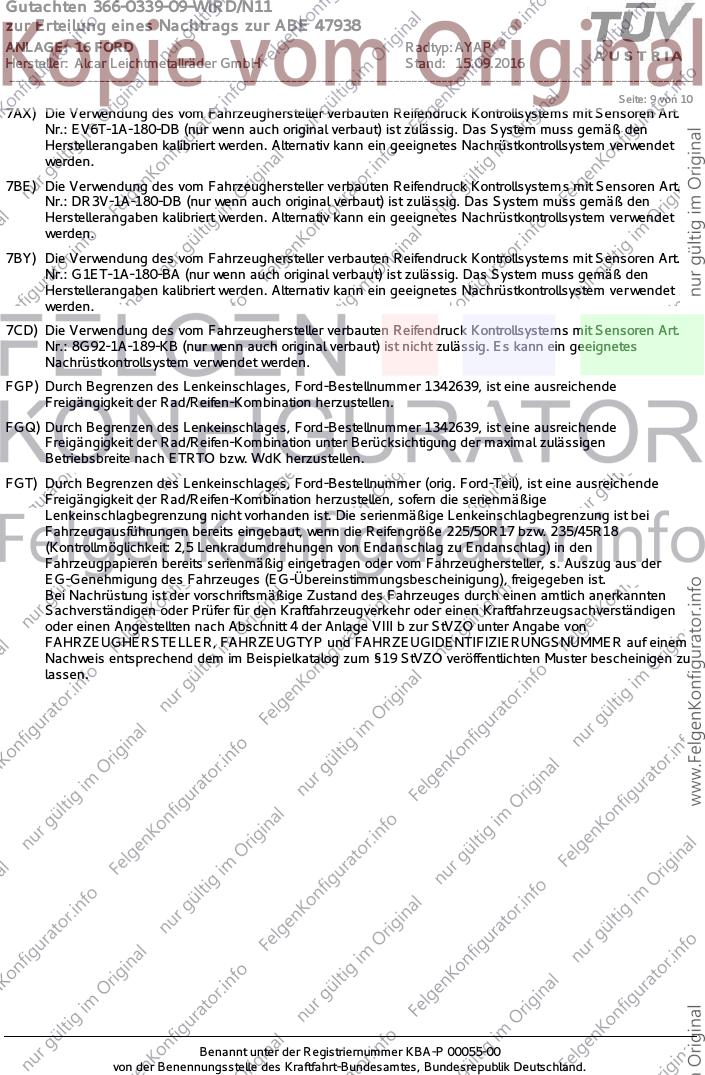

Seite: 9 von 10
7AX) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: EV6T-1A-180-DB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7BE) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: DR3V-1A-180-DB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7BY) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: G1ET-1A-180-BA (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7CD) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 8G92-1A-189-KB (nur wenn auch original verbaut) ist nicht zulässig. Es kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
FGP) Durch Begrenzen des Lenkeinschlages, Ford-Bestellnummer 1342639, ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
FGQ) Durch Begrenzen des Lenkeinschlages, Ford-Bestellnummer 1342639, ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen
Betriebsbreite nach ETRTO bzw. WdK herzustellen.
FGT) Durch Begrenzen des Lenkeinschlages, Ford-Bestellnummer (orig. Ford-Teil), ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen, sofern die serienmäßige
Lenkeinschlagbegrenzung nicht vorhanden ist. Die serienmäßige Lenkeinschlagbegrenzung ist bei
Fahrzeugausführungen bereits eingebaut, wenn die Reifengröße 225/50R17 bzw. 235/45R18
(Kontrollmöglichkeit: 2,5 Lenkradumdrehungen von Endanschlag zu Endanschlag) in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0339-09-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 47938
ANLAGE: 16 FORD Radtyp: AYAP
Hersteller: Alcar Leichtmetallräder GmbH Stand: 15.09.2016
__________________________________________________________________________________________________________________
Seite: 10 von 10
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: BA7
Genehm.Nr.: e13*2001/116*0249*..
Handelsbez.: FORD MONDEO
Variante(n): ab e13*2001/116*0249*26, Kombi, Schrägheck, Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 150 y = 170 VA
26P x = 100 y = 120 VA
27B x = 270 y = 330 HA
27I x = 220 y = 280 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 150 y = 170 13 VA
26N x = 150 y = 170 8 VA
27F x = 270 y = 330 3 HA
27H x = 270 y = 330 3 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
