Anlage 9 - Verwendungsbereich
Prüfbericht 366-0298-15-MURD/N2
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000902
ANLAGE: 9.3 Radtyp: D916
Hersteller: DIEWE GmbH Stand: 27.09.2017
__________________________________________________________________________________________________________________

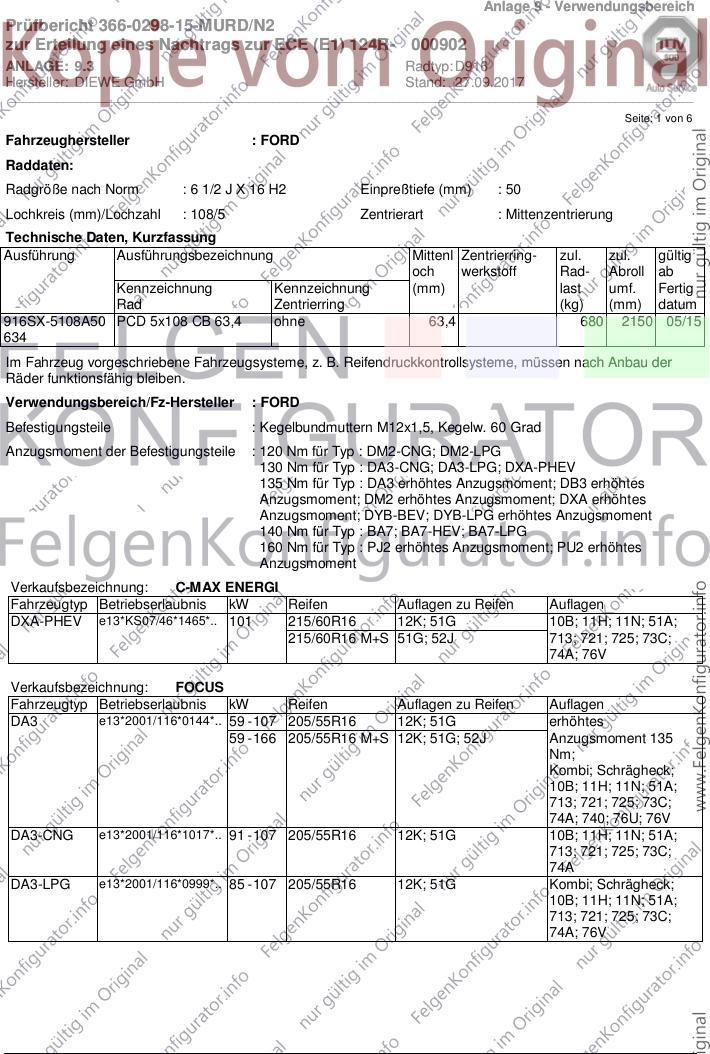

Seite: 1 von 6
Fahrzeughersteller : FORD
Raddaten:
Radgröße nach Norm : 6 1/2 J X 16 H2 Einpreßtiefe (mm) : 50
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
916SX-5108A50 PCD 5x108 CB 63,4 ohne 63,4 680 2150 05/15
634
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : FORD
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : DM2-CNG; DM2-LPG
130 Nm für Typ : DA3-CNG; DA3-LPG; DXA-PHEV
135 Nm für Typ : DA3 erhöhtes Anzugsmoment; DB3 erhöhtes
Anzugsmoment; DM2 erhöhtes Anzugsmoment; DXA erhöhtes
Anzugsmoment; DYB-BEV; DYB-LPG erhöhtes Anzugsmoment
140 Nm für Typ : BA7; BA7-HEV; BA7-LPG
160 Nm für Typ : PJ2 erhöhtes Anzugsmoment; PU2 erhöhtes
Anzugsmoment
Verkaufsbezeichnung: C-MAX ENERGI
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DXA-PHEV e13*KS07/46*1465*.. 101 215/60R16 12K; 51G 10B; 11H; 11N; 51A;
215/60R16 M+S 51G; 52J 713; 721; 725; 73C;
74A; 76V
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DA3 e13*2001/116*0144*.. 59 - 107 205/55R16 12K; 51G erhöhtes
59 - 166 205/55R16 M+S 12K; 51G; 52J Anzugsmoment 135
Nm;
Kombi; Schrägheck;
10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 740; 76U; 76V
DA3-CNG e13*2001/116*1017*.. 91 - 107 205/55R16 12K; 51G 10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A
DA3-LPG e13*2001/116*0999*.. 85 - 107 205/55R16 12K; 51G Kombi; Schrägheck;
10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 76V
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0298-15-MURD/N2
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000902
ANLAGE: 9.3 Radtyp: D916
Hersteller: DIEWE GmbH Stand: 27.09.2017
__________________________________________________________________________________________________________________

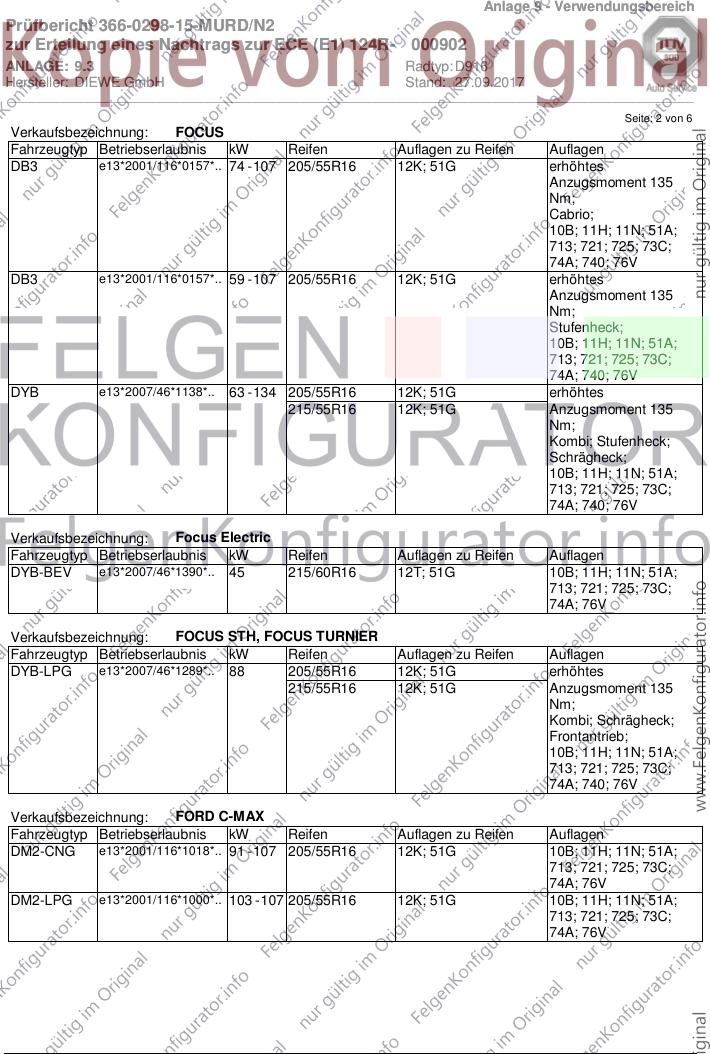

Seite: 2 von 6
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DB3 e13*2001/116*0157*.. 74 - 107 205/55R16 12K; 51G erhöhtes
Anzugsmoment 135
Nm;
Cabrio;
10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 740; 76V
DB3 e13*2001/116*0157*.. 59 - 107 205/55R16 12K; 51G erhöhtes
Anzugsmoment 135
Nm;
Stufenheck;
10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 740; 76V
DYB e13*2007/46*1138*.. 63 - 134 205/55R16 12K; 51G erhöhtes
215/55R16 12K; 51G Anzugsmoment 135
Nm;
Kombi; Stufenheck;
Schrägheck;
10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 740; 76V
Verkaufsbezeichnung: Focus Electric
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DYB-BEV e13*2007/46*1390*.. 45 215/60R16 12T; 51G 10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 76V
Verkaufsbezeichnung: FOCUS STH, FOCUS TURNIER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DYB-LPG e13*2007/46*1289*.. 88 205/55R16 12K; 51G erhöhtes
215/55R16 12K; 51G Anzugsmoment 135
Nm;
Kombi; Schrägheck;
Frontantrieb;
10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 740; 76V
Verkaufsbezeichnung: FORD C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2-CNG e13*2001/116*1018*.. 91 - 107 205/55R16 12K; 51G 10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 76V
DM2-LPG e13*2001/116*1000*.. 103 - 107 205/55R16 12K; 51G 10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 76V
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0298-15-MURD/N2
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000902
ANLAGE: 9.3 Radtyp: D916
Hersteller: DIEWE GmbH Stand: 27.09.2017
__________________________________________________________________________________________________________________

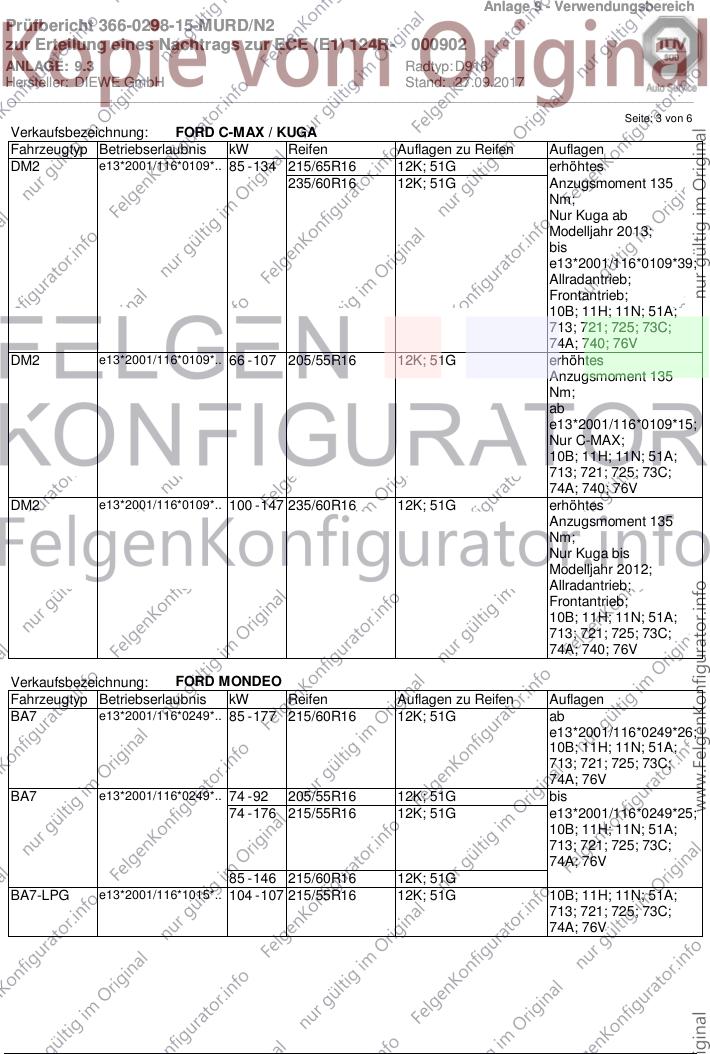

Seite: 3 von 6
Verkaufsbezeichnung: FORD C-MAX / KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 85 - 134 215/65R16 12K; 51G erhöhtes
235/60R16 12K; 51G Anzugsmoment 135
Nm;
Nur Kuga ab
Modelljahr 2013;
bis
e13*2001/116*0109*39;
Allradantrieb;
Frontantrieb;
10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 740; 76V
DM2 e13*2001/116*0109*.. 66 - 107 205/55R16 12K; 51G erhöhtes
Anzugsmoment 135
Nm;
ab
e13*2001/116*0109*15;
Nur C-MAX;
10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 740; 76V
DM2 e13*2001/116*0109*.. 100 - 147 235/60R16 12K; 51G erhöhtes
Anzugsmoment 135
Nm;
Nur Kuga bis
Modelljahr 2012;
Allradantrieb;
Frontantrieb;
10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 740; 76V
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7 e13*2001/116*0249*.. 85 - 177 215/60R16 12K; 51G ab
e13*2001/116*0249*26;
10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 76V
BA7 e13*2001/116*0249*.. 74 - 92 205/55R16 12K; 51G bis
74 - 176 215/55R16 12K; 51G e13*2001/116*0249*25;
10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 76V
85 - 146 215/60R16 12K; 51G
BA7-LPG e13*2001/116*1015*.. 104 - 107 215/55R16 12K; 51G 10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 76V
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0298-15-MURD/N2
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000902
ANLAGE: 9.3 Radtyp: D916
Hersteller: DIEWE GmbH Stand: 27.09.2017
__________________________________________________________________________________________________________________

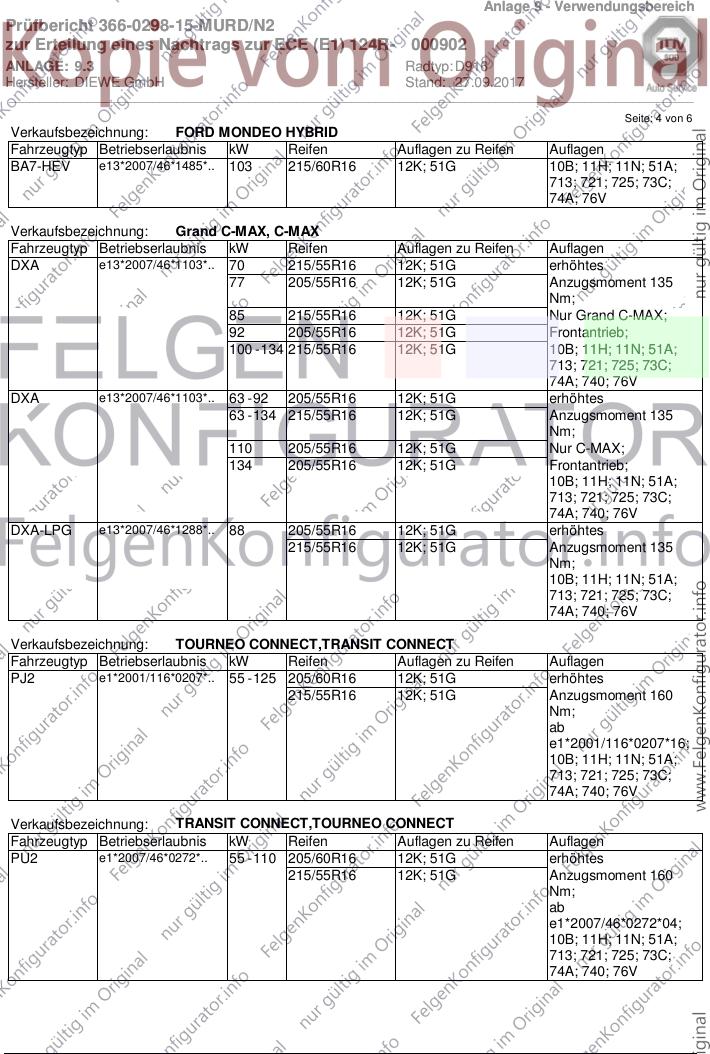

Seite: 4 von 6
Verkaufsbezeichnung: FORD MONDEO HYBRID
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7-HEV e13*2007/46*1485*.. 103 215/60R16 12K; 51G 10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 76V
Verkaufsbezeichnung: Grand C-MAX, C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DXA e13*2007/46*1103*.. 70 215/55R16 12K; 51G erhöhtes
77 205/55R16 12K; 51G Anzugsmoment 135
Nm;
85 215/55R16 12K; 51G Nur Grand C-MAX;
92 205/55R16 12K; 51G Frontantrieb;
100 - 134 215/55R16 12K; 51G 10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 740; 76V
DXA e13*2007/46*1103*.. 63 - 92 205/55R16 12K; 51G erhöhtes
63 - 134 215/55R16 12K; 51G Anzugsmoment 135
Nm;
110 205/55R16 12K; 51G Nur C-MAX;
134 205/55R16 12K; 51G Frontantrieb;
10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 740; 76V
DXA-LPG e13*2007/46*1288*.. 88 205/55R16 12K; 51G erhöhtes
215/55R16 12K; 51G Anzugsmoment 135
Nm;
10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 740; 76V
Verkaufsbezeichnung: TOURNEO CONNECT,TRANSIT CONNECT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PJ2 e1*2001/116*0207*.. 55 - 125 205/60R16 12K; 51G erhöhtes
215/55R16 12K; 51G Anzugsmoment 160
Nm;
ab
e1*2001/116*0207*16;
10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 740; 76V
Verkaufsbezeichnung: TRANSIT CONNECT,TOURNEO CONNECT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PU2 e1*2007/46*0272*.. 55 - 110 205/60R16 12K; 51G erhöhtes
215/55R16 12K; 51G Anzugsmoment 160
Nm;
ab
e1*2007/46*0272*04;
10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 740; 76V
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0298-15-MURD/N2
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000902
ANLAGE: 9.3 Radtyp: D916
Hersteller: DIEWE GmbH Stand: 27.09.2017
__________________________________________________________________________________________________________________

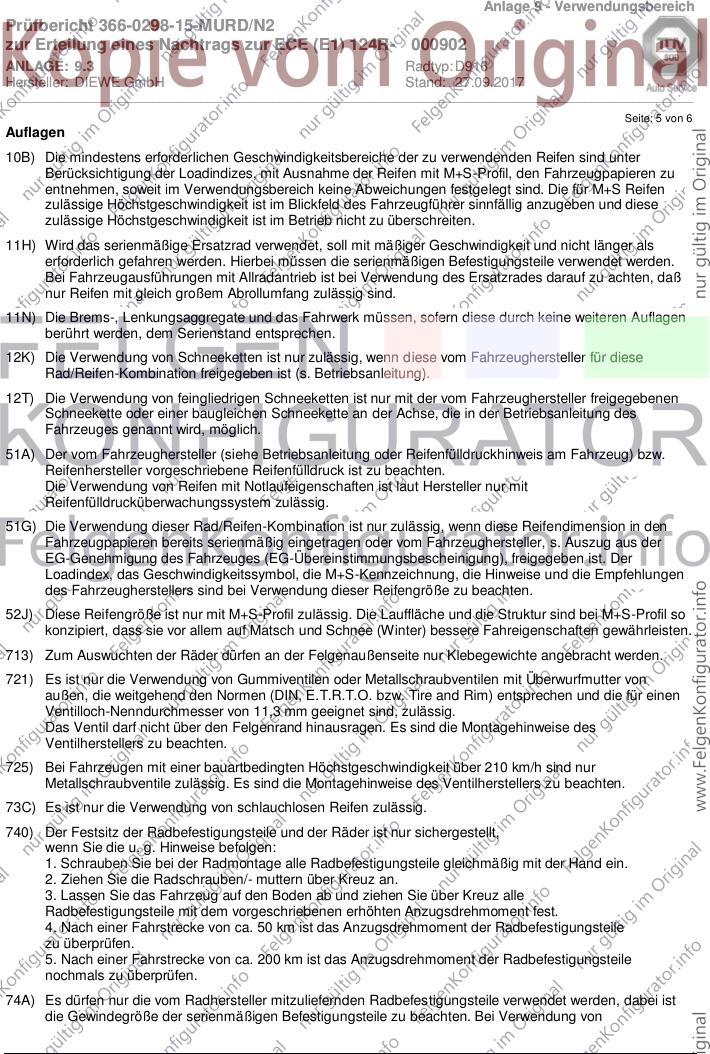

Seite: 5 von 6
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11N) Die Brems-, Lenkungsaggregate und das Fahrwerk müssen, sofern diese durch keine weiteren Auflagen
berührt werden, dem Serienstand entsprechen.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
713) Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0298-15-MURD/N2
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000902
ANLAGE: 9.3 Radtyp: D916
Hersteller: DIEWE GmbH Stand: 27.09.2017
__________________________________________________________________________________________________________________

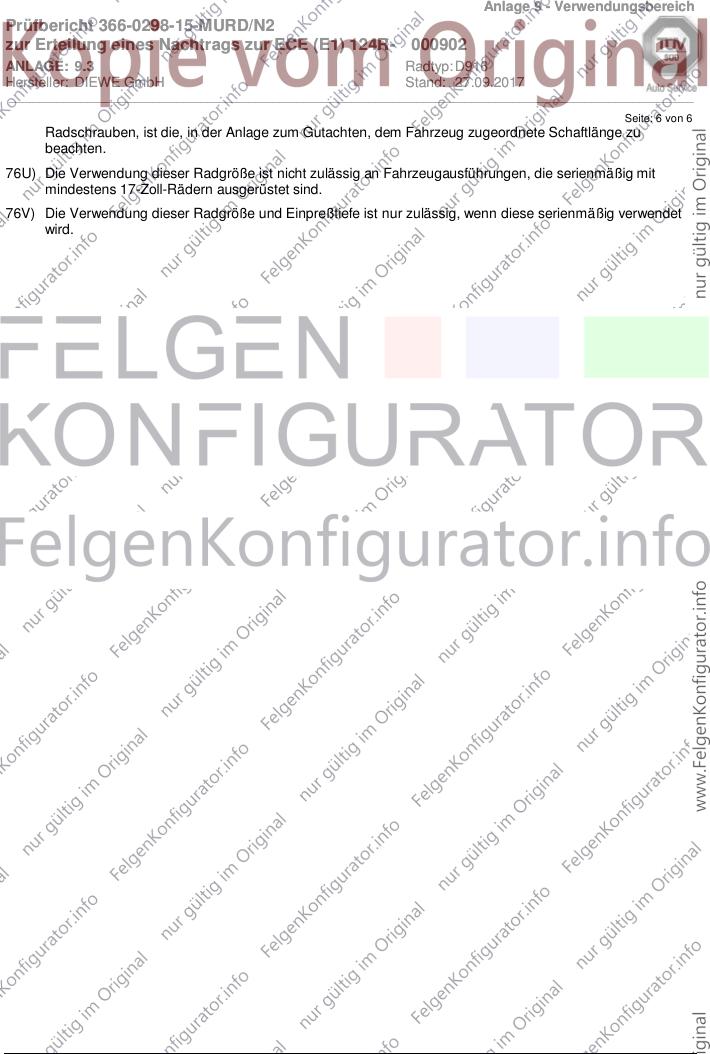

Seite: 6 von 6
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
76V) Die Verwendung dieser Radgröße und Einpreßtiefe ist nur zulässig, wenn diese serienmäßig verwendet
wird.
