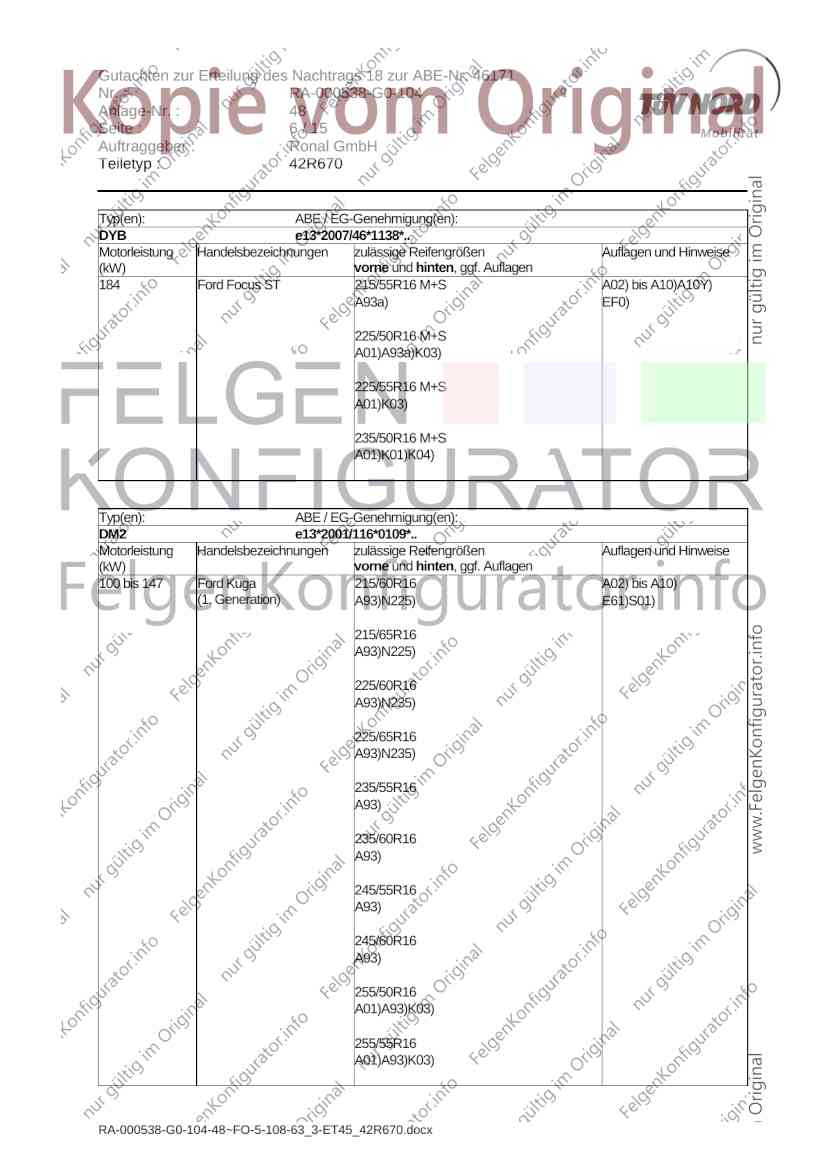

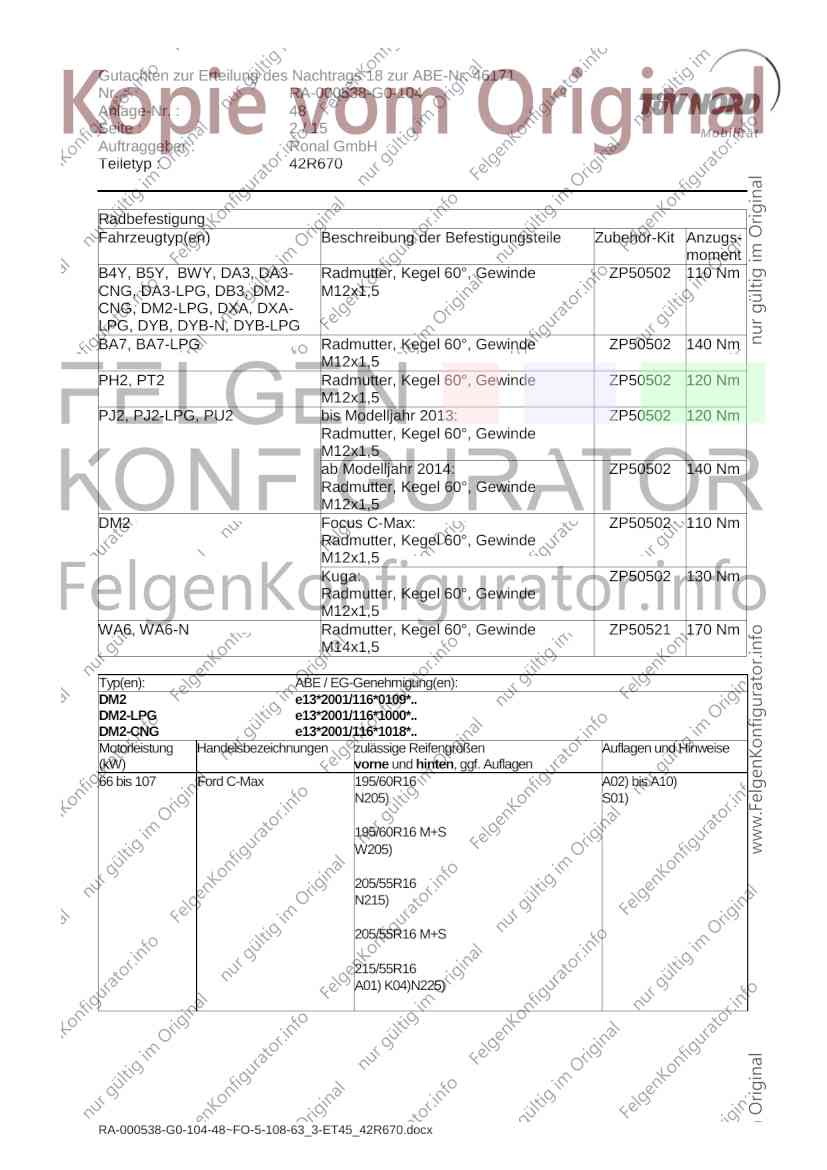

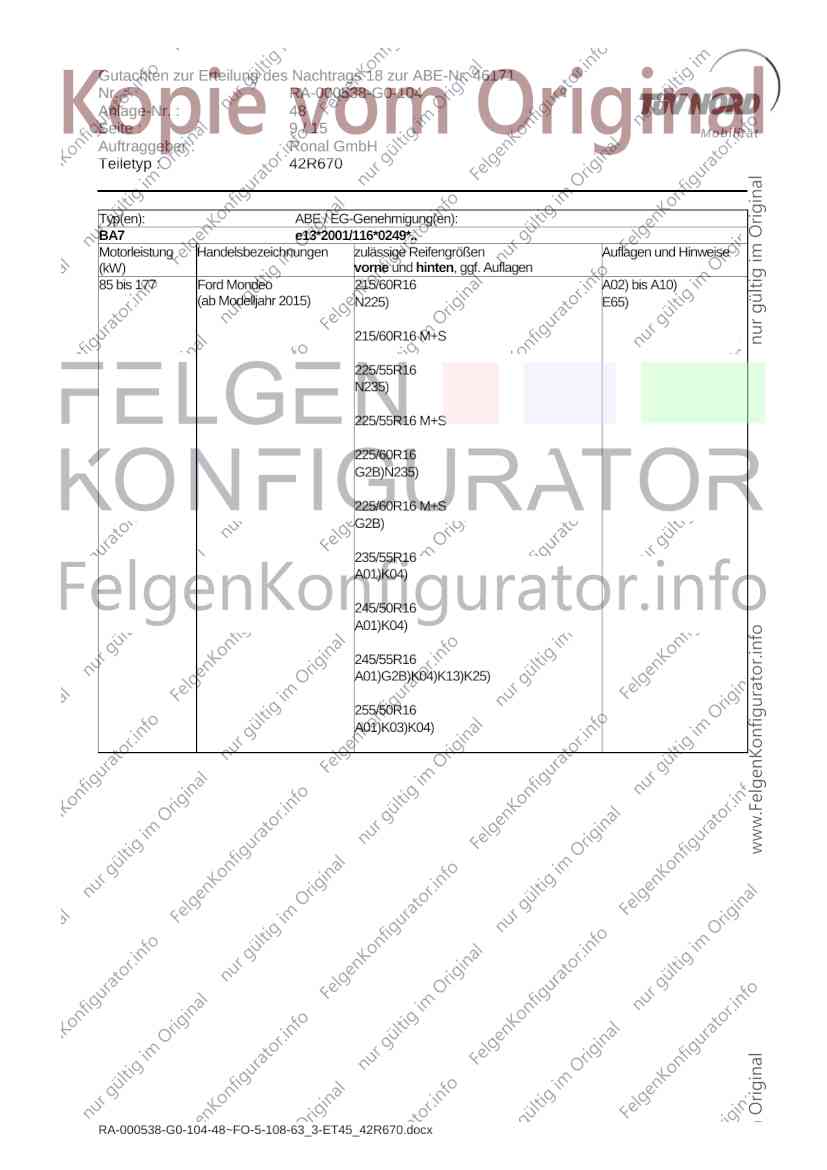

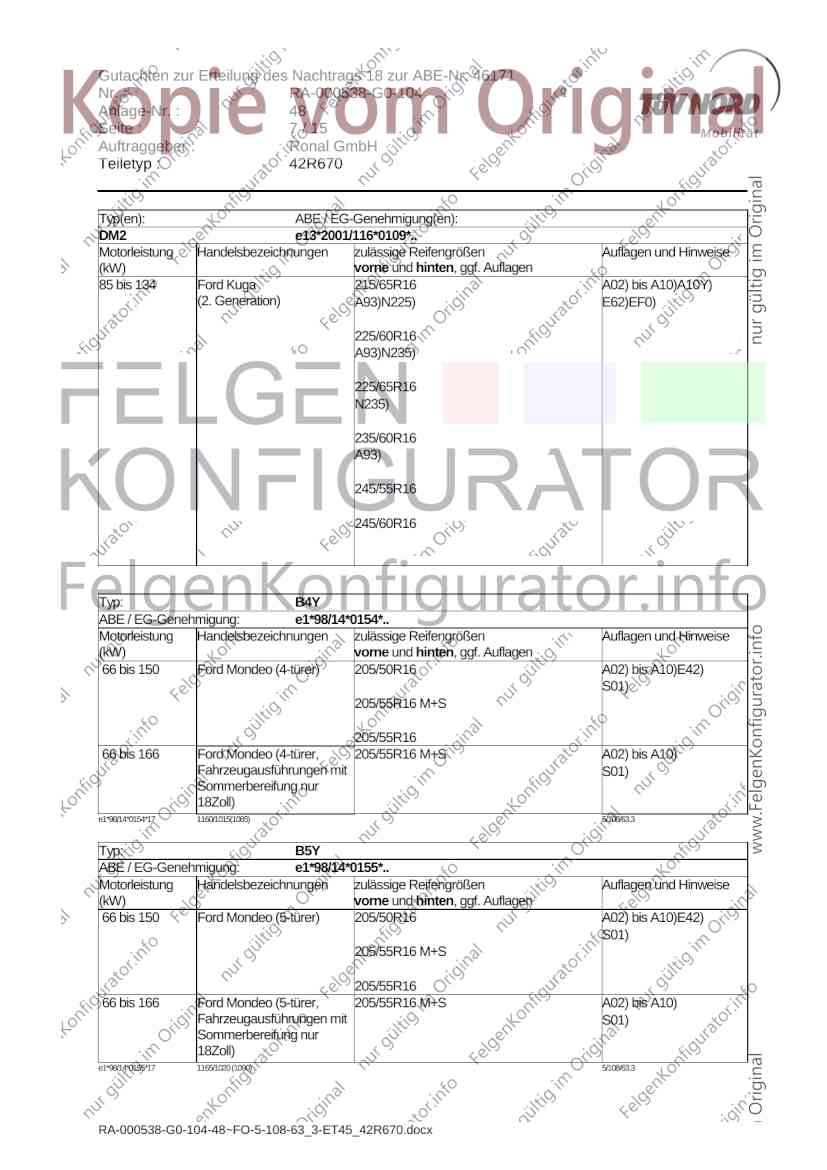

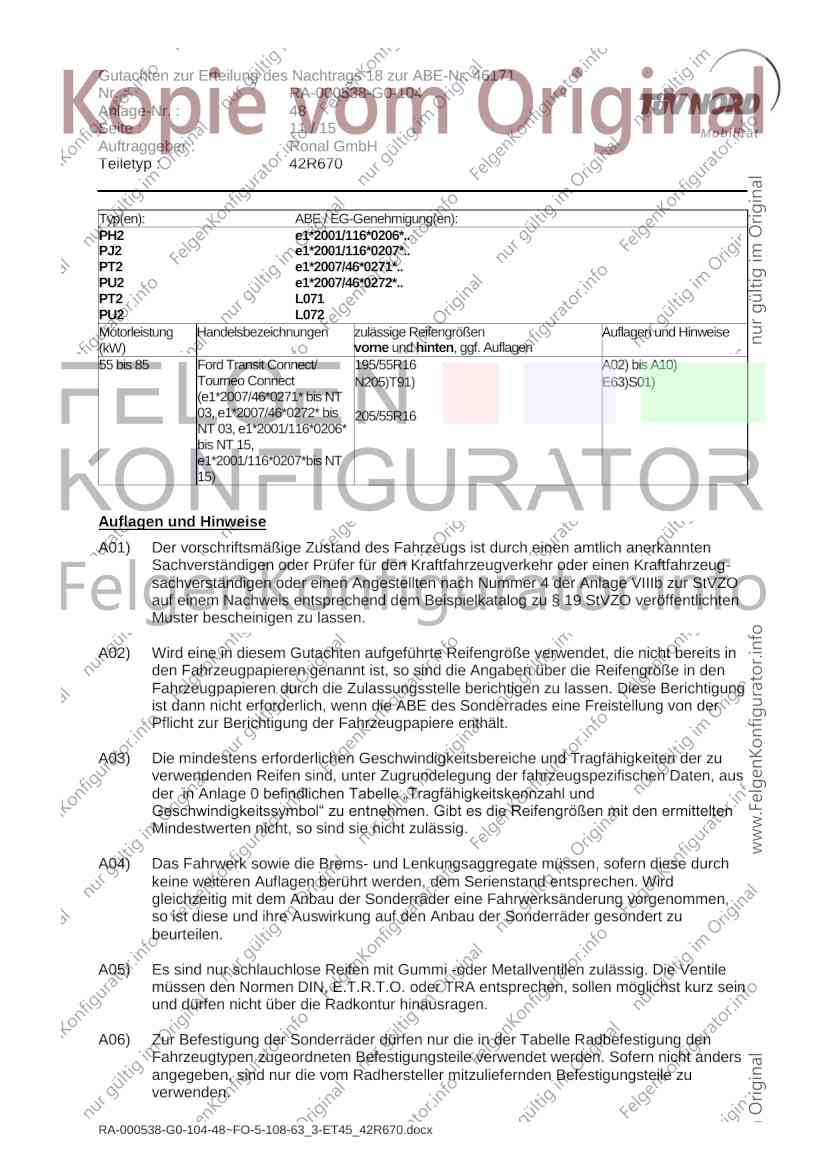

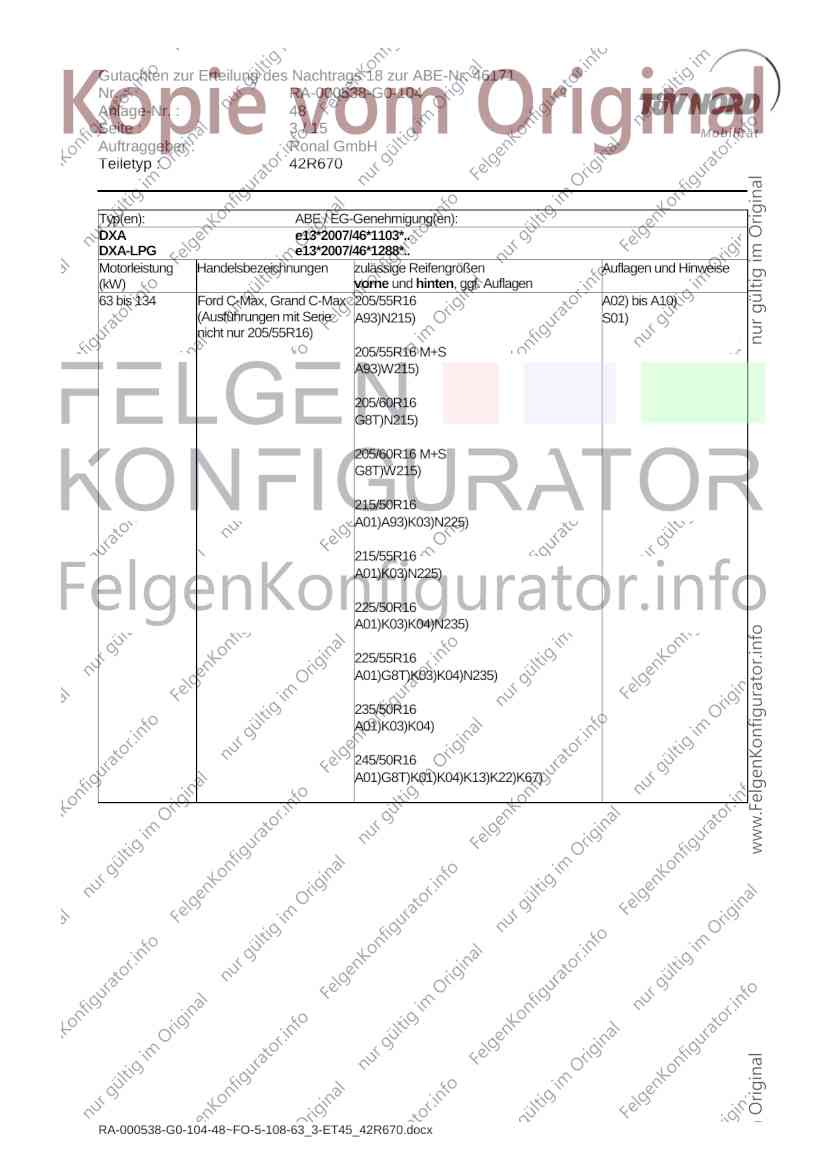

Gutachten zur Erteilung des Nachtrags 18 zur ABE-Nr. 46171
Nr. : RA-000538-G0-104
Anlage-Nr. : 48
Seite : 1 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R670
Technische Daten, Kurzfassung
Raddaten
Radtyp: 42R670
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: RONAL
Montageposition: Vorder-und Hinterachse
Radausführung: 42R6705.25
Radgröße: 7Jx16H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 1 Ø76 Ø63.3
geprüfte Radlast: 690 kg
bei Reifenabrollumfang: 2270 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Ford
RA-000538-G0-104-48~FO-5-108-63_3-ET45_42R670.docx
Gutachten zur Erteilung des Nachtrags 18 zur ABE-Nr. 46171
Nr. : RA-000538-G0-104
Anlage-Nr. : 48
Seite : 2 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R670
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
B4Y, B5Y, BWY, DA3, DA3- Radmutter, Kegel 60°, Gewinde ZP50502 110 Nm
CNG, DA3-LPG, DB3, DM2- M12x1,5
CNG, DM2-LPG, DXA, DXA-
LPG, DYB, DYB-N, DYB-LPG
BA7, BA7-LPG Radmutter, Kegel 60°, Gewinde ZP50502 140 Nm
M12x1,5
PH2, PT2 Radmutter, Kegel 60°, Gewinde ZP50502 120 Nm
M12x1,5
PJ2, PJ2-LPG, PU2 bis Modelljahr 2013: ZP50502 120 Nm
Radmutter, Kegel 60°, Gewinde
M12x1,5
ab Modelljahr 2014: ZP50502 140 Nm
Radmutter, Kegel 60°, Gewinde
M12x1,5
DM2 Focus C-Max: ZP50502 110 Nm
Radmutter, Kegel 60°, Gewinde
M12x1,5
Kuga: ZP50502 130 Nm
Radmutter, Kegel 60°, Gewinde
M12x1,5
WA6, WA6-N Radmutter, Kegel 60°, Gewinde ZP50521 170 Nm
M14x1,5
Typ(en): ABE / EG-Genehmigung(en):
DM2 e13*2001/116*0109*..
DM2-LPG e13*2001/116*1000*..
DM2-CNG e13*2001/116*1018*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 107 Ford C-Max 195/60R16 A02) bis A10)
N205) S01)
195/60R16 M+S
W205)
205/55R16
N215)
205/55R16 M+S
215/55R16
A01) K04)N225)
RA-000538-G0-104-48~FO-5-108-63_3-ET45_42R670.docx
Gutachten zur Erteilung des Nachtrags 18 zur ABE-Nr. 46171
Nr. : RA-000538-G0-104
Anlage-Nr. : 48
Seite : 3 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R670
Typ(en): ABE / EG-Genehmigung(en):
DXA e13*2007/46*1103*..
DXA-LPG e13*2007/46*1288*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 134 Ford C-Max, Grand C-Max 205/55R16 A02) bis A10)
(Ausführungen mit Serie A93)N215) S01)
nicht nur 205/55R16)
205/55R16 M+S
A93)W215)
205/60R16
G8T)N215)
205/60R16 M+S
G8T)W215)
215/50R16
A01)A93)K03)N225)
215/55R16
A01)K03)N225)
225/50R16
A01)K03)K04)N235)
225/55R16
A01)G8T)K03)K04)N235)
235/50R16
A01)K03)K04)
245/50R16
A01)G8T)K01)K04)K13)K22)K67)
RA-000538-G0-104-48~FO-5-108-63_3-ET45_42R670.docx
Gutachten zur Erteilung des Nachtrags 18 zur ABE-Nr. 46171
Nr. : RA-000538-G0-104
Anlage-Nr. : 48
Seite : 4 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R670
Typ(en): ABE / EG-Genehmigung(en):
DXA e13*2007/46*1103*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 92 Ford C-Max, Grand C-Max 205/55R16 A02) bis A10)
(Serie nur 205/55R16) A93) S01)
205/60R16
A01)G01)
215/50R16
A01)A93)K03)
215/55R16
A01)G01)K03)
225/50R16
A01)K03)K04)
225/55R16
A01)G01)K03)K04)
235/50R16
A01)G01)K03)K04)
245/50R16
A01)G01)K01)K04)K13)K22)K67)
Typ(en): ABE / EG-Genehmigung(en):
DA3 e13*2001/116*0144*..
DB3 e13*2001/116*0157*..
DA3-LPG e13*2001/116*0999*..
DA3-CNG e13*2001/116*1017*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 107 Ford Focus 205/55R16 A02) bis A10)
(3-türer, 4-türer, 5-türer, A93a) S01)
Kombi, Cabrio)
215/50R16
215/55R16
225/50R16
235/50R16
A01) K03)K04) K61) K62) L23)
RA-000538-G0-104-48~FO-5-108-63_3-ET45_42R670.docx
Gutachten zur Erteilung des Nachtrags 18 zur ABE-Nr. 46171
Nr. : RA-000538-G0-104
Anlage-Nr. : 48
Seite : 5 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R670
Typ(en): ABE / EG-Genehmigung(en):
DA3 e13*2001/116*0144*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
166 Ford Focus ST 205/55R16 M+S A02) bis A10)A10Y)
A93a) S01)
215/50R16 M+S
215/55R16 M+S
225/50R16 M+S
Typ(en): ABE / EG-Genehmigung(en):
DYB e13*2007/46*1138*..
DYB-LPG e13*2007/46*1289*..
DYB-N e13*2007/46*1363*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 134 Ford Focus 205/55R16 A02) bis A10)
(Limousine, Kombi) A93)N215) S01)
205/55R16 M+S
A93)W215)
205/60R16
A93a)N215)
205/60R16 M+S
A93a)W215)
215/50R16
A93)
215/55R16
A93a)
225/50R16
A93a)
225/55R16
235/50R16
A01)K01)K04)
245/50R16
A01)K01)K04)K13)K22)K25)
RA-000538-G0-104-48~FO-5-108-63_3-ET45_42R670.docx
Gutachten zur Erteilung des Nachtrags 18 zur ABE-Nr. 46171
Nr. : RA-000538-G0-104
Anlage-Nr. : 48
Seite : 6 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R670
Typ(en): ABE / EG-Genehmigung(en):
DYB e13*2007/46*1138*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
184 Ford Focus ST 215/55R16 M+S A02) bis A10)A10Y)
A93a) EF0)
225/50R16 M+S
A01)A93a)K03)
225/55R16 M+S
A01)K03)
235/50R16 M+S
A01)K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
DM2 e13*2001/116*0109*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 147 Ford Kuga 215/60R16 A02) bis A10)
(1. Generation) A93)N225) E61)S01)
215/65R16
A93)N225)
225/60R16
A93)N235)
225/65R16
A93)N235)
235/55R16
A93)
235/60R16
A93)
245/55R16
A93)
245/60R16
A93)
255/50R16
A01)A93)K03)
255/55R16
A01)A93)K03)
RA-000538-G0-104-48~FO-5-108-63_3-ET45_42R670.docx
Gutachten zur Erteilung des Nachtrags 18 zur ABE-Nr. 46171
Nr. : RA-000538-G0-104
Anlage-Nr. : 48
Seite : 7 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R670
Typ(en): ABE / EG-Genehmigung(en):
DM2 e13*2001/116*0109*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 134 Ford Kuga 215/65R16 A02) bis A10)A10Y)
(2. Generation) A93)N225) E62)EF0)
225/60R16
A93)N235)
225/65R16
N235)
235/60R16
A93)
245/55R16
245/60R16
Typ: B4Y
ABE / EG-Genehmigung: e1*98/14*0154*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 150 Ford Mondeo (4-türer) 205/50R16 A02) bis A10)E42)
S01)
205/55R16 M+S
205/55R16
66 bis 166 Ford Mondeo (4-türer, 205/55R16 M+S A02) bis A10)
Fahrzeugausführungen mit S01)
Sommerbereifung nur
18Zoll)
e1*98/14*0154*17 1160/1015(1085) 5/108/63,3
Typ: B5Y
ABE / EG-Genehmigung: e1*98/14*0155*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 150 Ford Mondeo (5-türer) 205/50R16 A02) bis A10)E42)
S01)
205/55R16 M+S
205/55R16
66 bis 166 Ford Mondeo (5-türer, 205/55R16 M+S A02) bis A10)
Fahrzeugausführungen mit S01)
Sommerbereifung nur
18Zoll)
e1*98/14*0155*17 1165/1020 (1090) 5/108/63,3
RA-000538-G0-104-48~FO-5-108-63_3-ET45_42R670.docx
Gutachten zur Erteilung des Nachtrags 18 zur ABE-Nr. 46171
Nr. : RA-000538-G0-104
Anlage-Nr. : 48
Seite : 8 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R670
Typ: BWY
ABE / EG-Genehmigung: e1*98/14*0156*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 150 Ford Mondeo (Kombi) 205/50R16 A02) bis A10)E42)
S01)
205/55R16 M+S
205/55R16
66 bis 166 Ford Mondeo (Kombi, 205/55R16 M+S A02) bis A10)
Fahrzeugausführungen mit S01)
Sommerbereifung nur
18Zoll)
e1*98/14*0156*17 1200/1150(1220) 5/108/63,3
Typ(en): ABE / EG-Genehmigung(en):
BA7 e13*2001/116*0249*..
BA7-LPG e13*2001/116*1015*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 176 Ford Mondeo 205/55R16 A02) bis A10)
(bis Modelljahr 2014) A93)N215) E64)S01)
215/55R16
A93)
225/50R16
RA-000538-G0-104-48~FO-5-108-63_3-ET45_42R670.docx
Gutachten zur Erteilung des Nachtrags 18 zur ABE-Nr. 46171
Nr. : RA-000538-G0-104
Anlage-Nr. : 48
Seite : 9 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R670
Typ(en): ABE / EG-Genehmigung(en):
BA7 e13*2001/116*0249*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 177 Ford Mondeo 215/60R16 A02) bis A10)
(ab Modelljahr 2015) N225) E65)
215/60R16 M+S
225/55R16
N235)
225/55R16 M+S
225/60R16
G2B)N235)
225/60R16 M+S
G2B)
235/55R16
A01)K04)
245/50R16
A01)K04)
245/55R16
A01)G2B)K04)K13)K25)
255/50R16
A01)K03)K04)
RA-000538-G0-104-48~FO-5-108-63_3-ET45_42R670.docx
Gutachten zur Erteilung des Nachtrags 18 zur ABE-Nr. 46171
Nr. : RA-000538-G0-104
Anlage-Nr. : 48
Seite : 10 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R670
Typ(en): ABE / EG-Genehmigung(en):
WA6 e13*2001/116*0185*..
WA6-N e13*2007/46*1340*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 176 Ford S-Max 1. Generation; 215/60R16 A02) bis A10)
Ford Galaxy 2. Generation A93)N225) E69)ER1)S01)
215/60R16 M+S
A93)
225/55R16
A93)
225/60R16
G8B)
235/55R16
245/55R16
G8B)
Typ(en): ABE / EG-Genehmigung(en):
PJ2 e1*2001/116*0207*..
PU2 e1*2007/46*0272*..
PJ2-LPG e13*2007/46*1451*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 125 Ford Transit Connect/ 205/60R16 A02) bis A10)
Tourneo Connect /-LPG ab A93) E63a)EF0)
Modell 2014
(e1*2007/46*0272* ab NT4, 215/55R16
e1*2001/116*0207* ab A93a)
NT16)
215/60R16
A01) G01)
225/55R16
235/55R16
A01) G01)
245/50R16
A01) K01)
255/50R16
A01) G01)K01) K04) K28) K78)
RA-000538-G0-104-48~FO-5-108-63_3-ET45_42R670.docx
Gutachten zur Erteilung des Nachtrags 18 zur ABE-Nr. 46171
Nr. : RA-000538-G0-104
Anlage-Nr. : 48
Seite : 11 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R670
Typ(en): ABE / EG-Genehmigung(en):
PH2 e1*2001/116*0206*..
PJ2 e1*2001/116*0207*..
PT2 e1*2007/46*0271*..
PU2 e1*2007/46*0272*..
PT2 L071
PU2 L072
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 85 Ford Transit Connect/ 195/55R16 A02) bis A10)
Tourneo Connect N205)T91) E63)S01)
(e1*2007/46*0271* bis NT
03, e1*2007/46*0272* bis 205/55R16
NT 03, e1*2001/116*0206*
bis NT 15,
e1*2001/116*0207*bis NT
15)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen,
so ist diese und ihre Auswirkung auf den Anbau der Sonderräder gesondert zu
beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
RA-000538-G0-104-48~FO-5-108-63_3-ET45_42R670.docx
Gutachten zur Erteilung des Nachtrags 18 zur ABE-Nr. 46171
Nr. : RA-000538-G0-104
Anlage-Nr. : 48

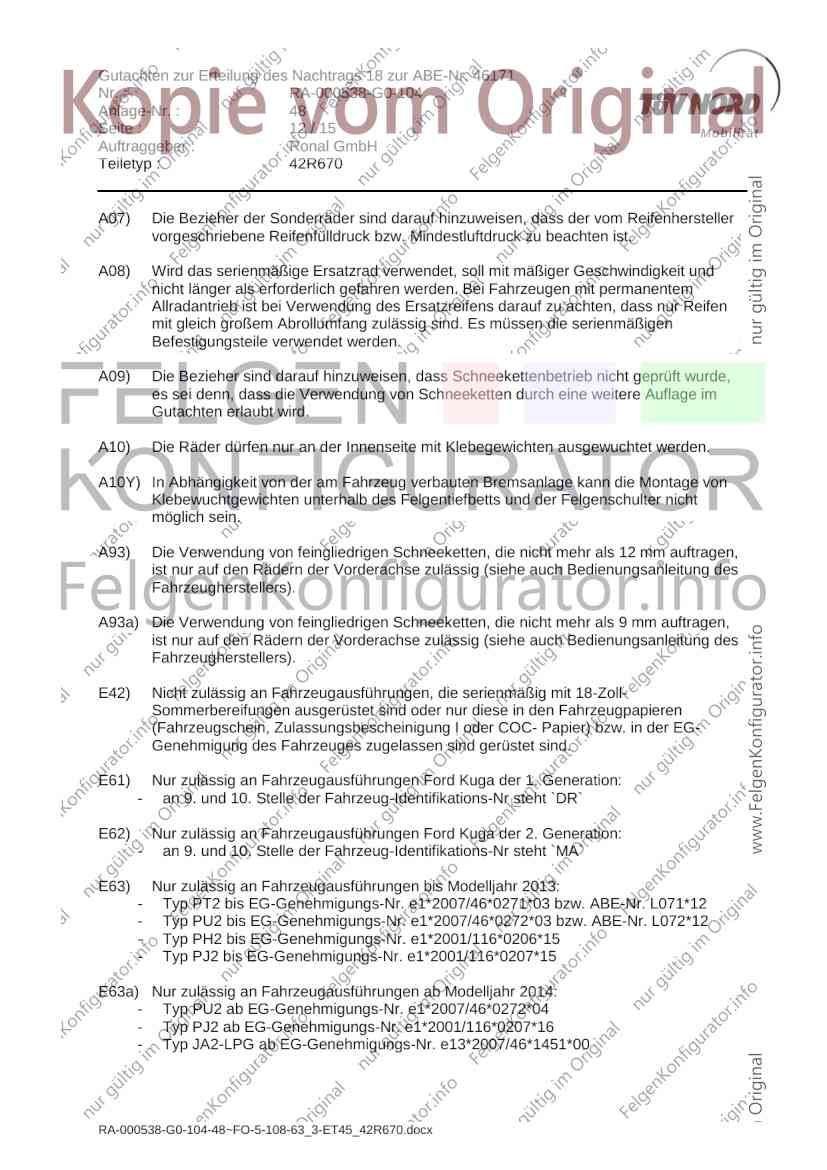

Seite : 12 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R670
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und
nicht länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem
Allradantrieb ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen
mit gleich großem Abrollumfang zulässig sind. Es müssen die serienmäßigen
Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde,
es sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
A10Y) In Abhängigkeit von der am Fahrzeug verbauten Bremsanlage kann die Montage von
Klebewuchtgewichten unterhalb des Felgentiefbetts und der Felgenschulter nicht
möglich sein.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E42) Nicht zulässig an Fahrzeugausführungen, die serienmäßig mit 18-Zoll-
Sommerbereifungen ausgerüstet sind oder nur diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind gerüstet sind.
E61) Nur zulässig an Fahrzeugausführungen Ford Kuga der 1. Generation:
- an 9. und 10. Stelle der Fahrzeug-Identifikations-Nr steht `DR`
E62) Nur zulässig an Fahrzeugausführungen Ford Kuga der 2. Generation:
- an 9. und 10. Stelle der Fahrzeug-Identifikations-Nr steht `MA`
E63) Nur zulässig an Fahrzeugausführungen bis Modelljahr 2013:
- Typ PT2 bis EG-Genehmigungs-Nr. e1*2007/46*0271*03 bzw. ABE-Nr. L071*12
- Typ PU2 bis EG-Genehmigungs-Nr. e1*2007/46*0272*03 bzw. ABE-Nr. L072*12
- Typ PH2 bis EG-Genehmigungs-Nr. e1*2001/116*0206*15
- Typ PJ2 bis EG-Genehmigungs-Nr. e1*2001/116*0207*15
E63a) Nur zulässig an Fahrzeugausführungen ab Modelljahr 2014:
- Typ PU2 ab EG-Genehmigungs-Nr. e1*2007/46*0272*04
- Typ PJ2 ab EG-Genehmigungs-Nr. e1*2001/116*0207*16
- Typ JA2-LPG ab EG-Genehmigungs-Nr. e13*2007/46*1451*00
RA-000538-G0-104-48~FO-5-108-63_3-ET45_42R670.docx
Gutachten zur Erteilung des Nachtrags 18 zur ABE-Nr. 46171
Nr. : RA-000538-G0-104
Anlage-Nr. : 48

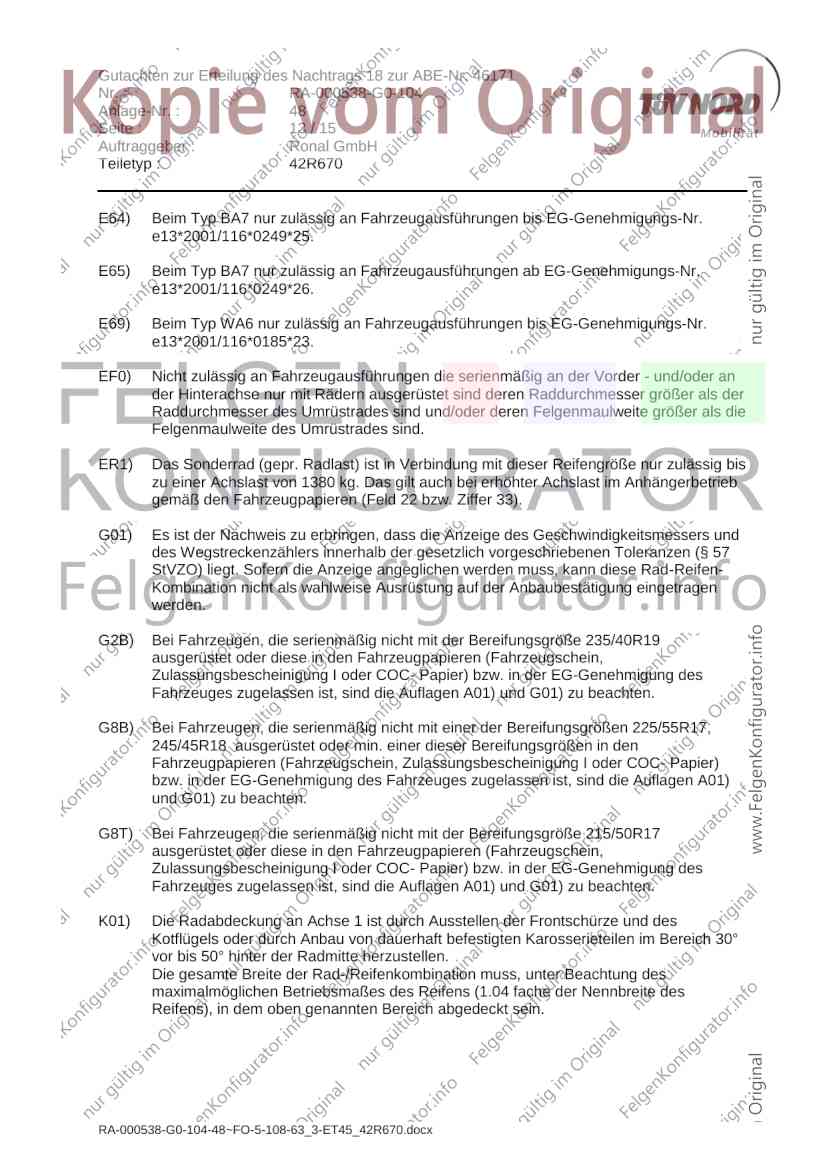

Seite : 13 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R670
E64) Beim Typ BA7 nur zulässig an Fahrzeugausführungen bis EG-Genehmigungs-Nr.
e13*2001/116*0249*25.
E65) Beim Typ BA7 nur zulässig an Fahrzeugausführungen ab EG-Genehmigungs-Nr.
e13*2001/116*0249*26.
E69) Beim Typ WA6 nur zulässig an Fahrzeugausführungen bis EG-Genehmigungs-Nr.
e13*2001/116*0185*23.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an
der Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 1380 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G2B) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 235/40R19
ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G8B) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/55R17,
245/45R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G8T) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 215/50R17
ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30°
vor bis 50° hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
RA-000538-G0-104-48~FO-5-108-63_3-ET45_42R670.docx
Gutachten zur Erteilung des Nachtrags 18 zur ABE-Nr. 46171
Nr. : RA-000538-G0-104
Anlage-Nr. : 48
Seite : 14 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R670
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0°
bis 30° vor der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile
entsprechend zu kürzen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten
um 10 mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K61) An Achse 2 ist die Ausbuchung des Kunststoffhalters im Bereich der
Stoßfängeroberkante um ca. 10 mm zu kürzen.
K62) An Achse 1 ist die Radhauskante im Bereich von ca. 100 mm vor und hinter der
Radmitte umzulegen.
K67) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis 45-
Grad vor der Radmitte eng an das Radhaus anzulegen.
K78) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis
Schweller eng an das Blechradhaus anzulegen.
L23) Bei Fahrzeugausführungen die serienmäßig nicht mit der Bereifungsgröße 225/40R18
ausgerüstet sind oder diese nicht in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind, muss der Bausatz "Lenkeinschlagbegrenzung" Ford-
Bestellnummer 1342639 eingebaut werden.
Kontrollmöglichkeit: Bei korrekt eingebautem Lenkeinschlagbegrenzer besteht bei voll
eingeschlagener Lenkung ein Abstand von mindestens 5mm zur Karosserie bzw. zum
Innenradhaus.
RA-000538-G0-104-48~FO-5-108-63_3-ET45_42R670.docx
Gutachten zur Erteilung des Nachtrags 18 zur ABE-Nr. 46171
Nr. : RA-000538-G0-104
Anlage-Nr. : 48
Seite : 15 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R670
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
S01) Die an den Stehbolzen befindlichen Sicherungsscheiben der Bremsscheibe /
Bremstrommel sind zu entfernen.
T91) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1230 kg bei LI 91 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 615 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
W205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Reifen der Größen 205/ .. oder größer ausgerüstet sind und auch
nur diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
W215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Reifen der Größen 215/ .. oder größer ausgerüstet sind und auch
nur diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
Die Anlage Nr. 48 mit den Blättern 1 bis 15 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 42R670 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 16.11.2017
RA-000538-G0-104-48~FO-5-108-63_3-ET45_42R670.docx
