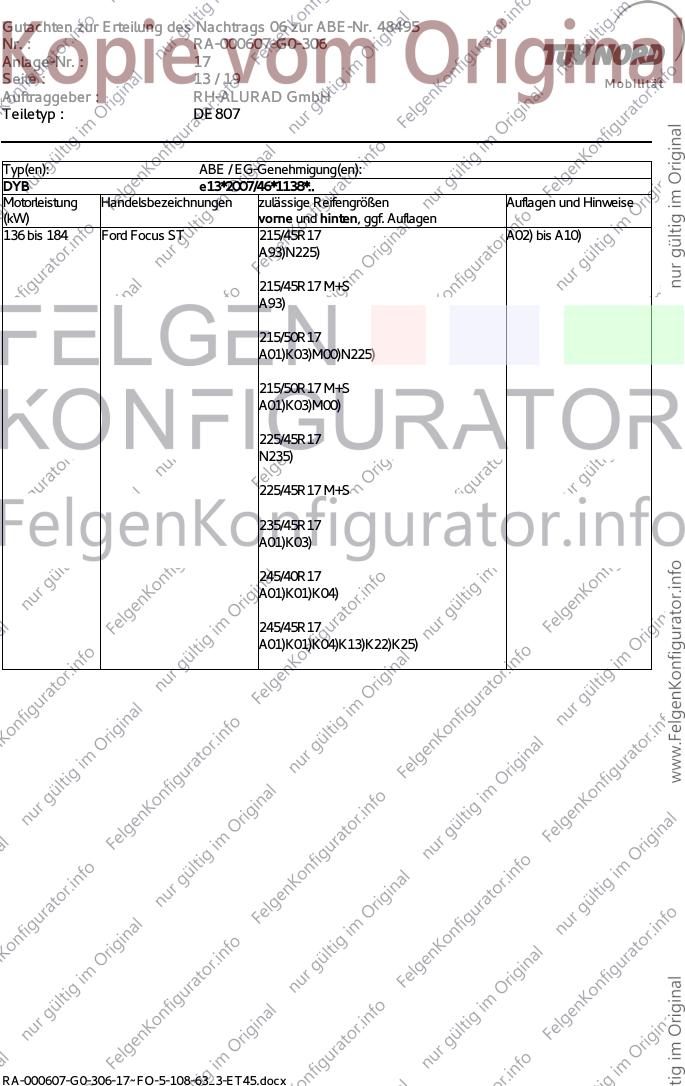

Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 17
Seite : 1 / 19 Mobilität
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807

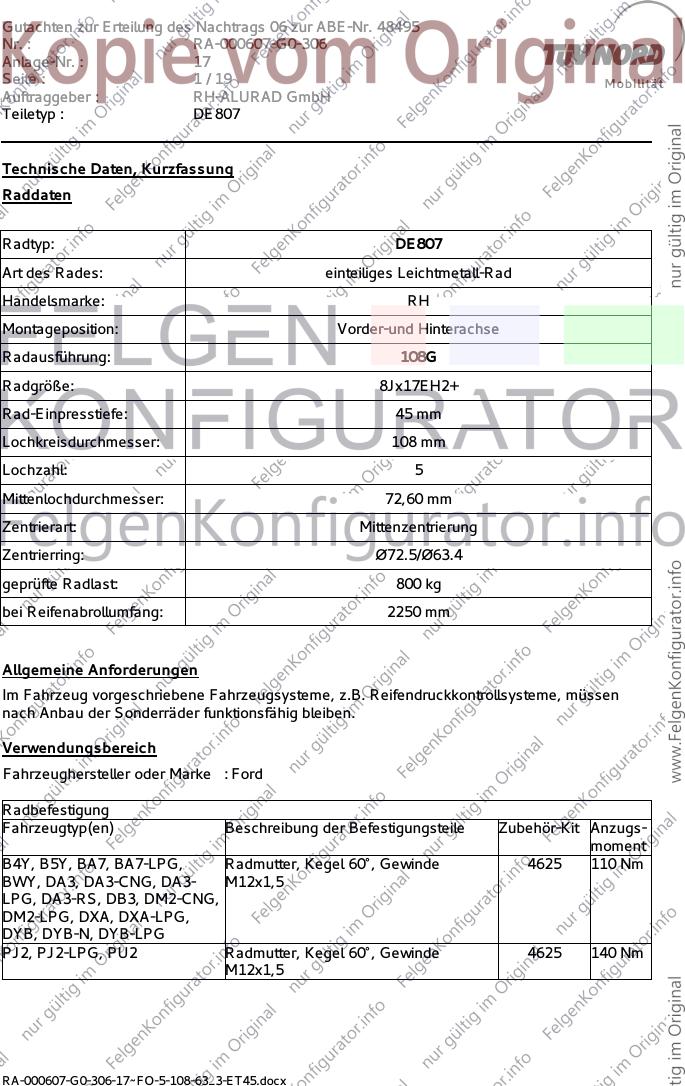

Technische Daten, Kurzfassung
Raddaten
Radtyp: DE807
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: RH
Montageposition: Vorder-und Hinterachse
Radausführung: 108G
Radgröße: 8Jx17EH2+
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: Ø72.5/Ø63.4
geprüfte Radlast: 800 kg
bei Reifenabrollumfang: 2250 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Ford
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
B4Y, B5Y, BA7, BA7-LPG, Radmutter, Kegel 60°, Gewinde 4625 110 Nm
BWY, DA3, DA3-CNG, DA3- M12x1,5
LPG, DA3-RS, DB3, DM2-CNG,
DM2-LPG, DXA, DXA-LPG,
DYB, DYB-N, DYB-LPG
PJ2, PJ2-LPG, PU2 Radmutter, Kegel 60°, Gewinde 4625 140 Nm
M12x1,5
RA-000607-G0-306-17~FO-5-108-63_3-ET45.docx

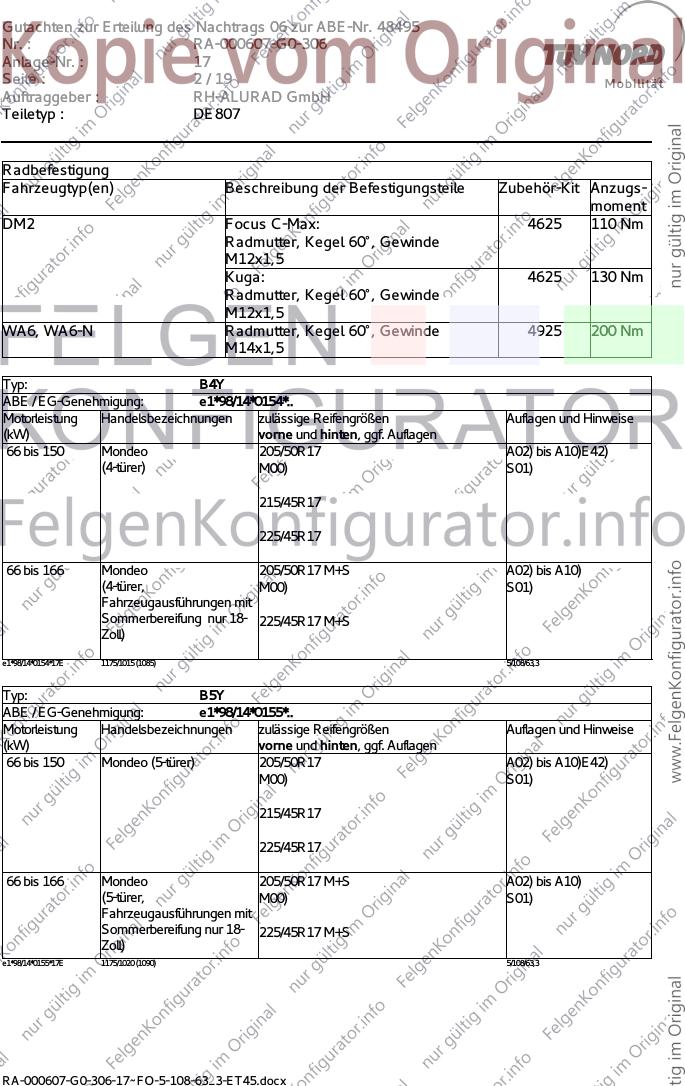

Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 17
Seite : 2 / 19 Mobilität
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
DM2 Focus C-Max: 4625 110 Nm
Radmutter, Kegel 60°, Gewinde
M12x1,5
Kuga: 4625 130 Nm
Radmutter, Kegel 60°, Gewinde
M12x1,5
WA6, WA6-N Radmutter, Kegel 60°, Gewinde 4925 200 Nm
M14x1,5
Typ: B4Y
ABE / EG-Genehmigung: e1*98/14*0154*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 150 Mondeo 205/50R17 A02) bis A10)E42)
(4-türer) M00) S01)
215/45R17
225/45R17
66 bis 166 Mondeo 205/50R17 M+S A02) bis A10)
(4-türer, M00) S01)
Fahrzeugausführungen mit
Sommerbereifung nur 18- 225/45R17 M+S
Zoll)
e1*98/14*0154*17E 1175/1015 (1085) 5/108/63,3
Typ: B5Y
ABE / EG-Genehmigung: e1*98/14*0155*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 150 Mondeo (5-türer) 205/50R17 A02) bis A10)E42)
M00) S01)
215/45R17
225/45R17
66 bis 166 Mondeo 205/50R17 M+S A02) bis A10)
(5-türer, M00) S01)
Fahrzeugausführungen mit
Sommerbereifung nur 18- 225/45R17 M+S
Zoll)
e1*98/14*0155*17E 1175/1020 (1090) 5/108/63,3
RA-000607-G0-306-17~FO-5-108-63_3-ET45.docx

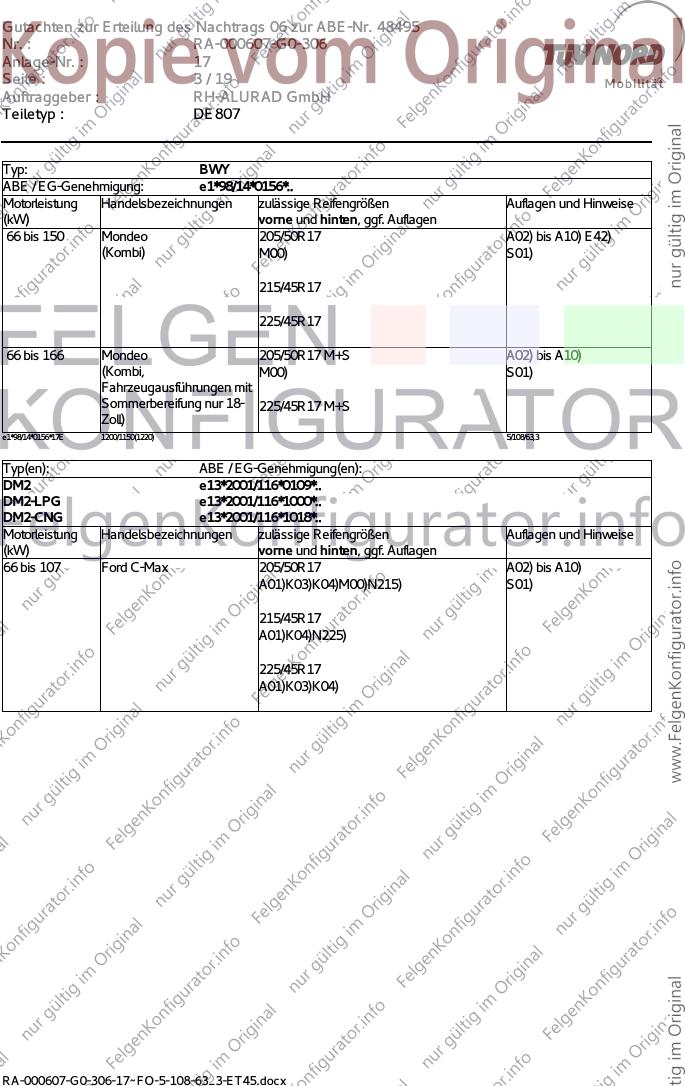

Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 17
Seite : 3 / 19 Mobilität
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ: BWY
ABE / EG-Genehmigung: e1*98/14*0156*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 150 Mondeo 205/50R17 A02) bis A10) E42)
(Kombi) M00) S01)
215/45R17
225/45R17
66 bis 166 Mondeo 205/50R17 M+S A02) bis A10)
(Kombi, M00) S01)
Fahrzeugausführungen mit
Sommerbereifung nur 18- 225/45R17 M+S
Zoll)
e1*98/14*0156*17E 1200/1150(1220) 5/108/63,3
Typ(en): ABE / EG-Genehmigung(en):
DM2 e13*2001/116*0109*..
DM2-LPG e13*2001/116*1000*..
DM2-CNG e13*2001/116*1018*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 107 Ford C-Max 205/50R17 A02) bis A10)
A01)K03)K04)M00)N215) S01)
215/45R17
A01)K04)N225)
225/45R17
A01)K03)K04)
RA-000607-G0-306-17~FO-5-108-63_3-ET45.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 17
Seite : 4 / 19 Mobilität
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ(en): ABE / EG-Genehmigung(en):
DM2 e13*2001/116*0109*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 147 Ford Kuga 215/55R17 A02) bis A10)
(1. Generation) A93)M00)N225) E61)S01)
215/60R17
A93)M00)N225)
225/55R17
A93)N235)
225/60R17
A93)N235)
235/50R17
A93)
235/55R17
A93)
245/50R17
A01)A93)K03)
245/55R17
A01)A93a)K03)
255/45R17
A93)
255/50R17
A01)K03)K04)
RA-000607-G0-306-17~FO-5-108-63_3-ET45.docx

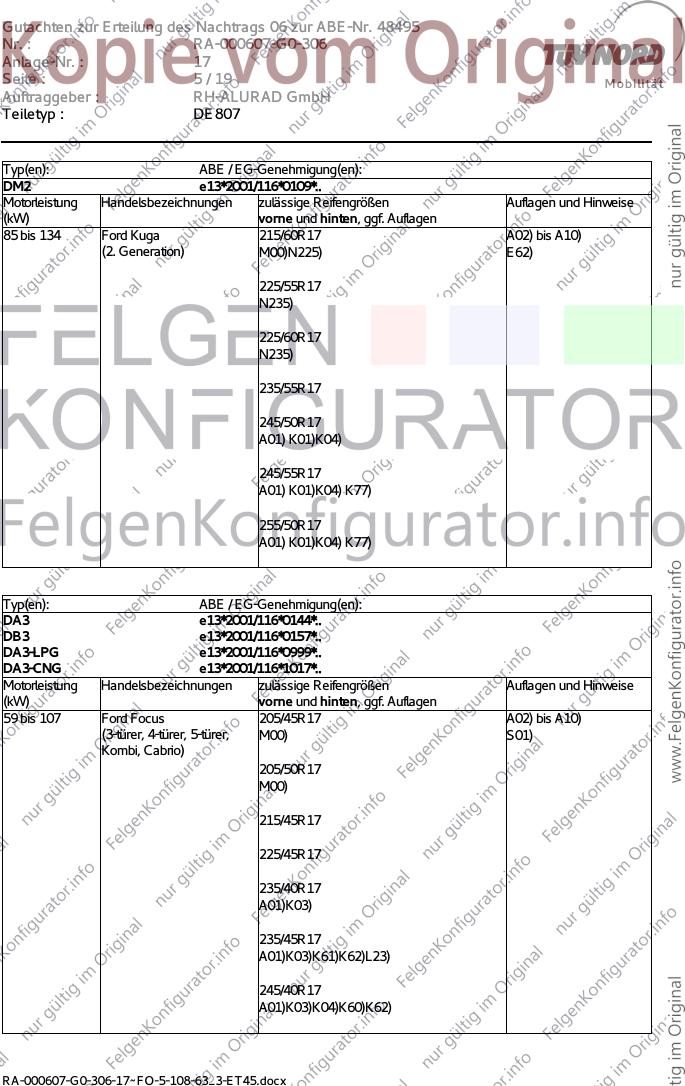

Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 17
Seite : 5 / 19 Mobilität
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ(en): ABE / EG-Genehmigung(en):
DM2 e13*2001/116*0109*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 134 Ford Kuga 215/60R17 A02) bis A10)
(2. Generation) M00)N225) E62)
225/55R17
N235)
225/60R17
N235)
235/55R17
245/50R17
A01) K01)K04)
245/55R17
A01) K01)K04) K77)
255/50R17
A01) K01)K04) K77)
Typ(en): ABE / EG-Genehmigung(en):
DA3 e13*2001/116*0144*..
DB3 e13*2001/116*0157*..
DA3-LPG e13*2001/116*0999*..
DA3-CNG e13*2001/116*1017*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 107 Ford Focus 205/45R17 A02) bis A10)
(3-türer, 4-türer, 5-türer, M00) S01)
Kombi, Cabrio)
205/50R17
M00)
215/45R17
225/45R17
235/40R17
A01)K03)
235/45R17
A01)K03)K61)K62)L23)
245/40R17
A01)K03)K04)K60)K62)
RA-000607-G0-306-17~FO-5-108-63_3-ET45.docx

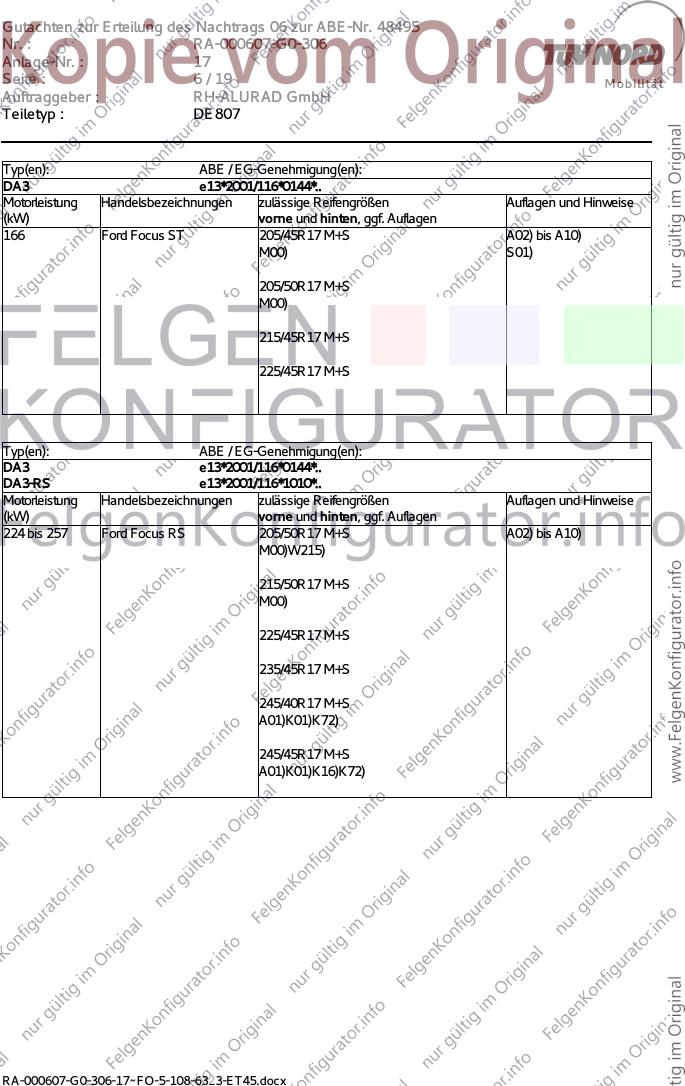

Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 17
Seite : 6 / 19 Mobilität
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ(en): ABE / EG-Genehmigung(en):
DA3 e13*2001/116*0144*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
166 Ford Focus ST 205/45R17 M+S A02) bis A10)
M00) S01)
205/50R17 M+S
M00)
215/45R17 M+S
225/45R17 M+S
Typ(en): ABE / EG-Genehmigung(en):
DA3 e13*2001/116*0144*..
DA3-RS e13*2001/116*1010*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
224 bis 257 Ford Focus RS 205/50R17 M+S A02) bis A10)
M00)W215)
215/50R17 M+S
M00)
225/45R17 M+S
235/45R17 M+S
245/40R17 M+S
A01)K01)K72)
245/45R17 M+S
A01)K01)K16)K72)
RA-000607-G0-306-17~FO-5-108-63_3-ET45.docx

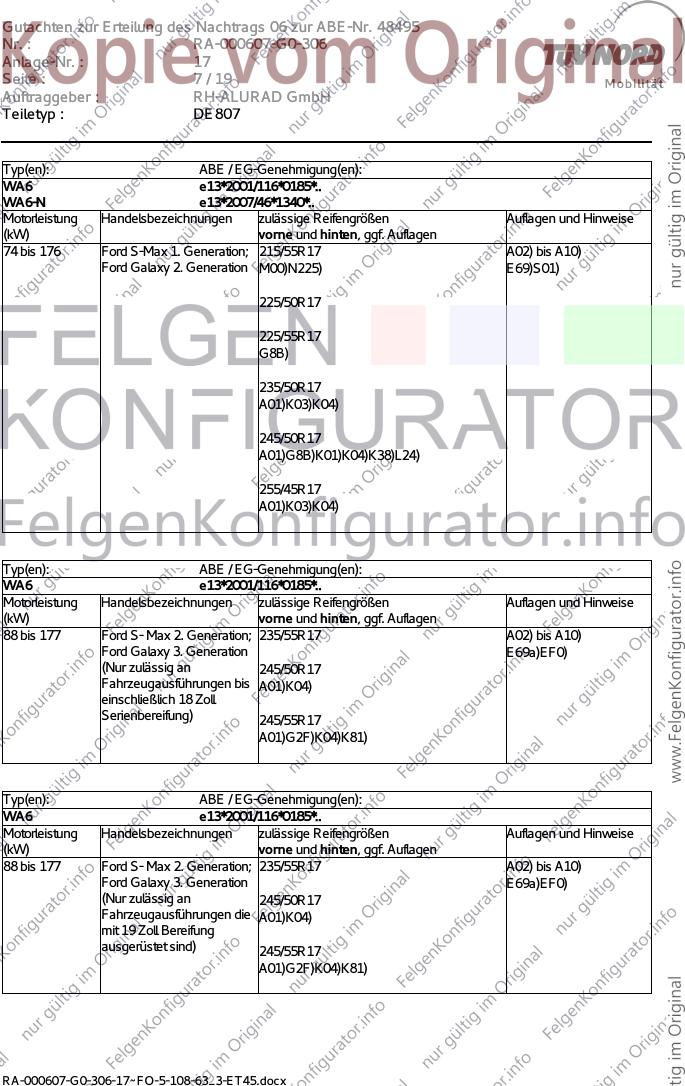

Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 17
Seite : 7 / 19 Mobilität
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ(en): ABE / EG-Genehmigung(en):
WA6 e13*2001/116*0185*..
WA6-N e13*2007/46*1340*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 176 Ford S-Max 1. Generation; 215/55R17 A02) bis A10)
Ford Galaxy 2. Generation M00)N225) E69)S01)
225/50R17
225/55R17
G8B)
235/50R17
A01)K03)K04)
245/50R17
A01)G8B)K01)K04)K38)L24)
255/45R17
A01)K03)K04)
Typ(en): ABE / EG-Genehmigung(en):
WA6 e13*2001/116*0185*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 177 Ford S- Max 2. Generation; 235/55R17 A02) bis A10)
Ford Galaxy 3. Generation E69a)EF0)
(Nur zulässig an 245/50R17
Fahrzeugausführungen bis A01)K04)
einschließlich 18 Zoll
Serienbereifung) 245/55R17
A01)G2F)K04)K81)
Typ(en): ABE / EG-Genehmigung(en):
WA6 e13*2001/116*0185*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 177 Ford S- Max 2. Generation; 235/55R17 A02) bis A10)
Ford Galaxy 3. Generation E69a)EF0)
(Nur zulässig an 245/50R17
Fahrzeugausführungen die A01)K04)
mit 19 Zoll Bereifung
ausgerüstet sind) 245/55R17
A01)G2F)K04)K81)
RA-000607-G0-306-17~FO-5-108-63_3-ET45.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 17
Seite : 8 / 19 Mobilität
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ(en): ABE / EG-Genehmigung(en):
BA7 e13*2001/116*0249*..
BA7-LPG e13*2001/116*1015*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 176 Ford Mondeo 205/50R17 A02) bis A10)
(bis Modelljahr 2014) M00)N215) E52)E64)S01)
215/45R17
215/50R17
M00)
225/45R17
235/45R17
245/40R17
A01)K04)
RA-000607-G0-306-17~FO-5-108-63_3-ET45.docx

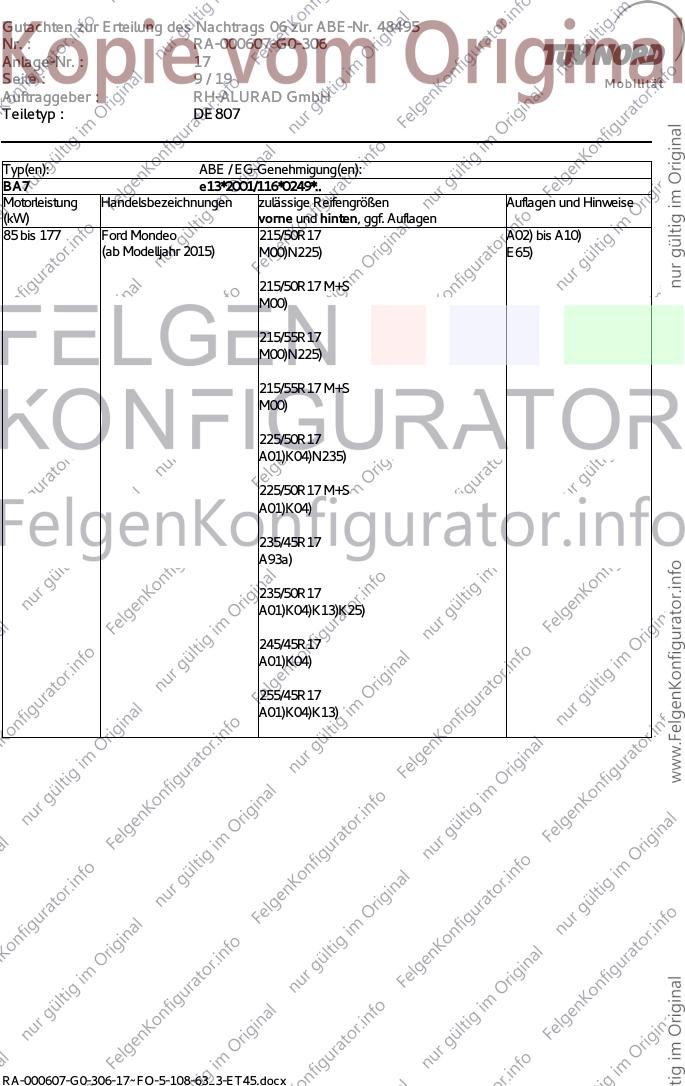

Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 17
Seite : 9 / 19 Mobilität
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ(en): ABE / EG-Genehmigung(en):
BA7 e13*2001/116*0249*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 177 Ford Mondeo 215/50R17 A02) bis A10)
(ab Modelljahr 2015) M00)N225) E65)
215/50R17 M+S
M00)
215/55R17
M00)N225)
215/55R17 M+S
M00)
225/50R17
A01)K04)N235)
225/50R17 M+S
A01)K04)
235/45R17
A93a)
235/50R17
A01)K04)K13)K25)
245/45R17
A01)K04)
255/45R17
A01)K04)K13)
RA-000607-G0-306-17~FO-5-108-63_3-ET45.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 17
Seite : 10 / 19 Mobilität
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ(en): ABE / EG-Genehmigung(en):
DXA e13*2007/46*1103*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 92 Ford C-Max, Grand C-Max 205/50R17 A02) bis A10)
(Serie nur 205/55R16) A01)K03)M00) S01)
215/45R17
A93a)T91)
215/50R17
A01)G01)K03)K04)M00)
225/45R17
A01)K03)
235/40R17
A01)K03)K04)
235/45R17
A01)G01)K03)K04)
245/40R17
A01)K03)K04)
245/45R17
A01)G01)K03)K04)K13)K22)K67)
RA-000607-G0-306-17~FO-5-108-63_3-ET45.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 17
Seite : 11 / 19 Mobilität
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ(en): ABE / EG-Genehmigung(en):
DXA e13*2007/46*1103*..
DXA-LPG e13*2007/46*1288*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 134 Ford C-Max, Grand C-Max 205/50R17 A02) bis A10)
(Ausführungen mit Serie A01)K03)M00)N215) S01)
nicht nur 205/55R16)
215/45R17
A93a)N225)T91)
215/50R17
A01)K03)K04)M00)N225)
225/45R17
A01)K03)N235)
235/40R17
A01)K03)K04)
235/45R17
A01)K03)K04)
245/40R17
A01)K03)K04)
245/45R17
A01)G8T)K03)K04)K13)K22)K67)
RA-000607-G0-306-17~FO-5-108-63_3-ET45.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 17
Seite : 12 / 19 Mobilität
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ(en): ABE / EG-Genehmigung(en):
DYB e13*2007/46*1138*..
DYB-LPG e13*2007/46*1289*..
DYB-N e13*2007/46*1363*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 134 Ford Focus 205/50R17 A02) bis A10)
(Limousine, Kombi) M00)N215) S01)
205/55R17
A01)G01)M00)N215)
215/45R17
A93)
215/50R17
A01)K03)M00)
225/45R17
225/50R17
A01)G01)K01)K04)K13)K22)K25)L26)
235/40R17
A01)A93a)K03)
235/45R17
A01)K03)
245/40R17
A01)K01)K04)
245/45R17
A01)K01)K04)K13)K22)K25)
RA-000607-G0-306-17~FO-5-108-63_3-ET45.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 17
Seite : 13 / 19 Mobilität
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ(en): ABE / EG-Genehmigung(en):
DYB e13*2007/46*1138*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
136 bis 184 Ford Focus ST 215/45R17 A02) bis A10)
A93)N225)
215/45R17 M+S
A93)
215/50R17
A01)K03)M00)N225)
215/50R17 M+S
A01)K03)M00)
225/45R17
N235)
225/45R17 M+S
235/45R17
A01)K03)
245/40R17
A01)K01)K04)
245/45R17
A01)K01)K04)K13)K22)K25)
RA-000607-G0-306-17~FO-5-108-63_3-ET45.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 17
Seite : 14 / 19 Mobilität
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ(en): ABE / EG-Genehmigung(en):

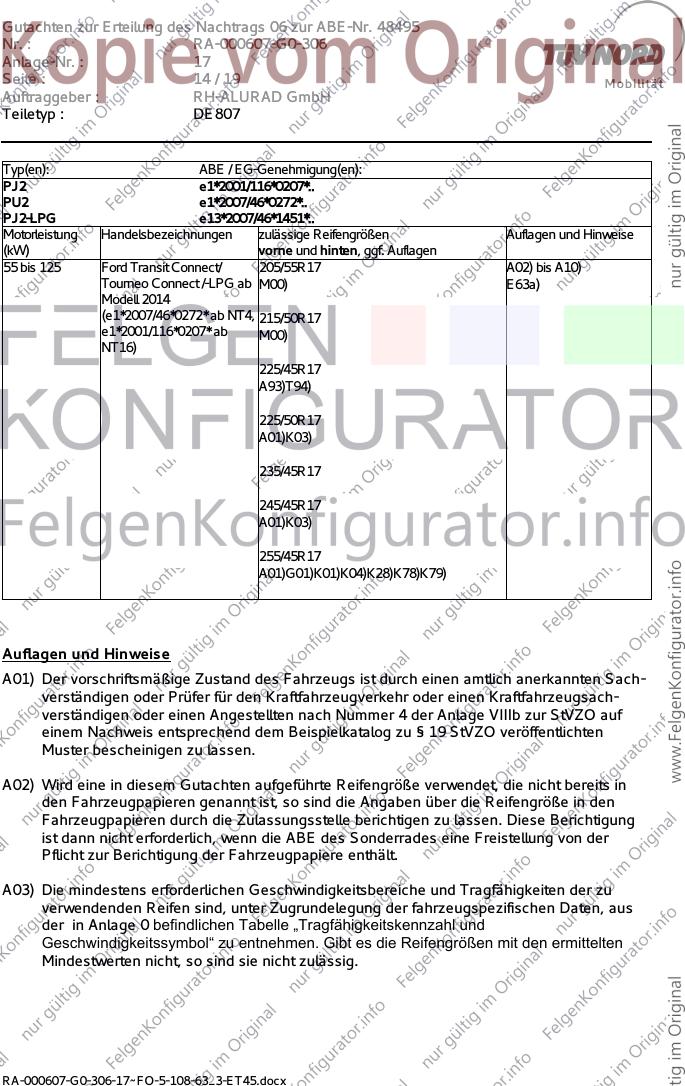

PJ2 e1*2001/116*0207*..
PU2 e1*2007/46*0272*..
PJ2-LPG e13*2007/46*1451*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 125 Ford Transit Connect/ 205/55R17 A02) bis A10)
Tourneo Connect /-LPG ab M00) E63a)
Modell 2014
(e1*2007/46*0272* ab NT4, 215/50R17
e1*2001/116*0207* ab M00)
NT16)
225/45R17
A93)T94)
225/50R17
A01)K03)
235/45R17
245/45R17
A01)K03)
255/45R17
A01)G01)K01)K04)K28)K78)K79)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
RA-000607-G0-306-17~FO-5-108-63_3-ET45.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 17
Seite : 15 / 19 Mobilität
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E42) Nicht zulässig an Fahrzeugausführungen, die serienmäßig mit 18-Zoll-
Sommerbereifungen ausgerüstet sind oder nur diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind gerüstet sind.
E52) Nur zulässig bei Fahrzeugausführungen, die an Achse 2 mit Stehbolzen mit einer Länge
von 26 mm ausgerüstet sind. Diese sind Fahrzeuge ab Produktionsdatum Januar 2008.
Überprüfung: Einschraubtiefe min 6,5 Umdrehungen.
E61) Nur zulässig an Fahrzeugausführungen Ford Kuga der 1. Generation:
- an 9. und 10. Stelle der Fahrzeug-Identifikations-Nr steht `DR`
RA-000607-G0-306-17~FO-5-108-63_3-ET45.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 17
Seite : 16 / 19 Mobilität
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
E62) Nur zulässig an Fahrzeugausführungen Ford Kuga der 2. Generation:
- an 9. und 10. Stelle der Fahrzeug-Identifikations-Nr steht `MA`
E63a) Nur zulässig an Fahrzeugausführungen ab Modelljahr 2014:
- Typ PU2 ab EG-Genehmigungs-Nr. e1*2007/46*0272*04
- Typ PJ2 ab EG-Genehmigungs-Nr. e1*2001/116*0207*16
- Typ JA2-LPG ab EG-Genehmigungs-Nr. e13*2007/46*1451*00
E64) Beim Typ BA7 nur zulässig an Fahrzeugausführungen bis EG-Genehmigungs-Nr.
e13*2001/116*0249*25.
E65) Beim Typ BA7 nur zulässig an Fahrzeugausführungen ab EG-Genehmigungs-Nr.
e13*2001/116*0249*26.
E69) Beim Typ WA6 nur zulässig an Fahrzeugausführungen bis EG-Genehmigungs-Nr.
e13*2001/116*0185*23.
E69a) Beim Typ WA6 nur zulässig an Fahrzeugausführungen ab EG-Genehmigungs-Nr.
e13*2001/116*0185*24.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G2F) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 245/45R19 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
G8B) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/55R17,
245/45R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
G8T) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 215/50R17 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
RA-000607-G0-306-17~FO-5-108-63_3-ET45.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 17
Seite : 17 / 19 Mobilität
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
K16) An Achse 2 sind die Radhausausschnittkanten von Stoßfängeroberkante bis zum
Schweller komplett umzulegen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K38) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis zur
Türhinterkante eng an das Blechradhaus anzulegen.
K60) An Achse 2 ist vom Filzinnenradhaus, im Bereich von der Stoßfängeroberkante bis zur
seitlichen Stoßleiste, ein Streifen von ca. 40 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen und die Schnittkante klebend zu befestigen.
K61) An Achse 2 ist die Ausbuchung des Kunststoffhalters im Bereich der Stoßfängeroberkante
um ca. 10 mm zu kürzen.
K62) An Achse 1 ist die Radhauskante im Bereich von ca. 100 mm vor und hinter der Radmitte
umzulegen.
RA-000607-G0-306-17~FO-5-108-63_3-ET45.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 17
Seite : 18 / 19 Mobilität
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
K67) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis 45-Grad
vor der Radmitte eng an das Radhaus anzulegen.
K72) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis zum
Schweller eng an das Blechradhaus anzulegen.
K77) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen, sind folgende Maßnahmen
erforderlich:
- die KS-Radhausverbreiterung ist im Bereich von 40 Grad hinter der Radmitte auf einer
Länge von 100 mm in Richtung Schweller, um 10 mm zu kürzen,
- der in diesem Bereich befindliche Kunststoffniet ist zu entfernen und die dahinter
befindliche Blechlasche der Radhauskante ist komplett umzulegen,
- der Kunststoffinnenkotflügel ist im oben genannten Bereich um 20 mm nach innen
oben, warm einzuformen oder auszuschneiden.
K78) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis
Schweller eng an das Blechradhaus anzulegen.
K79) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen sind folgende Maßnahmen
erforderlich:
- Der Kunststoffniet im Bereich Radmitte ist zu entfernen und die
Kunststoffausbuchtung ist in diesem Bereich warm einzuformen,
- die Radhausauschnittkante ist im Bereich von Oberkante Stoßfänger bis 100 mm
hinter der Radmitte umzulegen,
- der Kunststoffinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen.
K81) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
- die Schraube zur Befestigung des Filzinnenfotflügels im Bereich der Oberkante
Stoßfänger ist zu entfernen,
- der Filzinnenkotflügel bzw. die Ausbuchtung im Bereich der Oberkante Stoßfänger ist
auszuschneiden und der Rest eng an das Innenradhaus zu verkleben,
- die Befestigungslasche des Stoßfängers ist um 20 mm zu kürzen und die Befrestigung
nach hinten zu versetzen.
L23) Bei Fahrzeugausführungen die serienmäßig nicht mit der Bereifungsgröße 225/40R18
ausgerüstet sind oder diese nicht in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind, muss der Bausatz "Lenkeinschlagbegrenzung" Ford-
Bestellnummer 1342639 eingebaut werden.
Kontrollmöglichkeit: Bei korrekt eingebautem Lenkeinschlagbegrenzer besteht bei voll
eingeschlagener Lenkung ein Abstand von mindestens 5mm zur Karosserie bzw. zum
Innenradhaus.
L24) Bei Fahrzeugausführungen die serienmäßig nicht mit einer Lenkeinschlagbegrenzung
ausgerüstet sind ist der Bausatz "Lenkeinschlagbegrenzung" Ford-Bestellnummer
1451390 einzubauen. Überprüfungsmöglichkeit :
- mit Lenkeinschlagbegrenzung 2,5 Lenkradumdrehungen ,
- ohne Lenkeinschlagbegrenzung 2,75 Lenkradumdrehungen .
RA-000607-G0-306-17~FO-5-108-63_3-ET45.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 17
Seite : 19 / 19 Mobilität
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
L26) Bei Fahrzeugausführungen die serienmäßig nicht mit der Bereifungsgröße 235/40R18
ausgerüstet sind oder diese nicht in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind, muß der Bausatz "Lenkeinschlagbegrenzung" Ford-
Bestellnummer 1717039 eingebaut werden. Überprüfungsmöglichkeit :
- mit Lenkeinschlagbegrenzung 2,3 Lenkradumdrehungen,
- ohne Lenkeinschlagbegrenzung 2,5 Lenkradumdrehungen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
S01) Die an den Stehbolzen befindlichen Sicherungsscheiben der Bremsscheibe /
Bremstrommel sind zu entfernen.
T91) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1230 kg bei LI 91 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 615 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T94) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1340 kg bei LI 94 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 670 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
W215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Reifen der Größen 215/ .. oder größer ausgerüstet sind und auch nur
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
Die Anlage Nr. 17 mit den Blättern 1 bis 19 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ DE807 des Auftraggebers RH-ALURAD GmbH.
Geschäftsstelle Essen, 16.10.2017
RA-000607-G0-306-17~FO-5-108-63_3-ET45.docx
