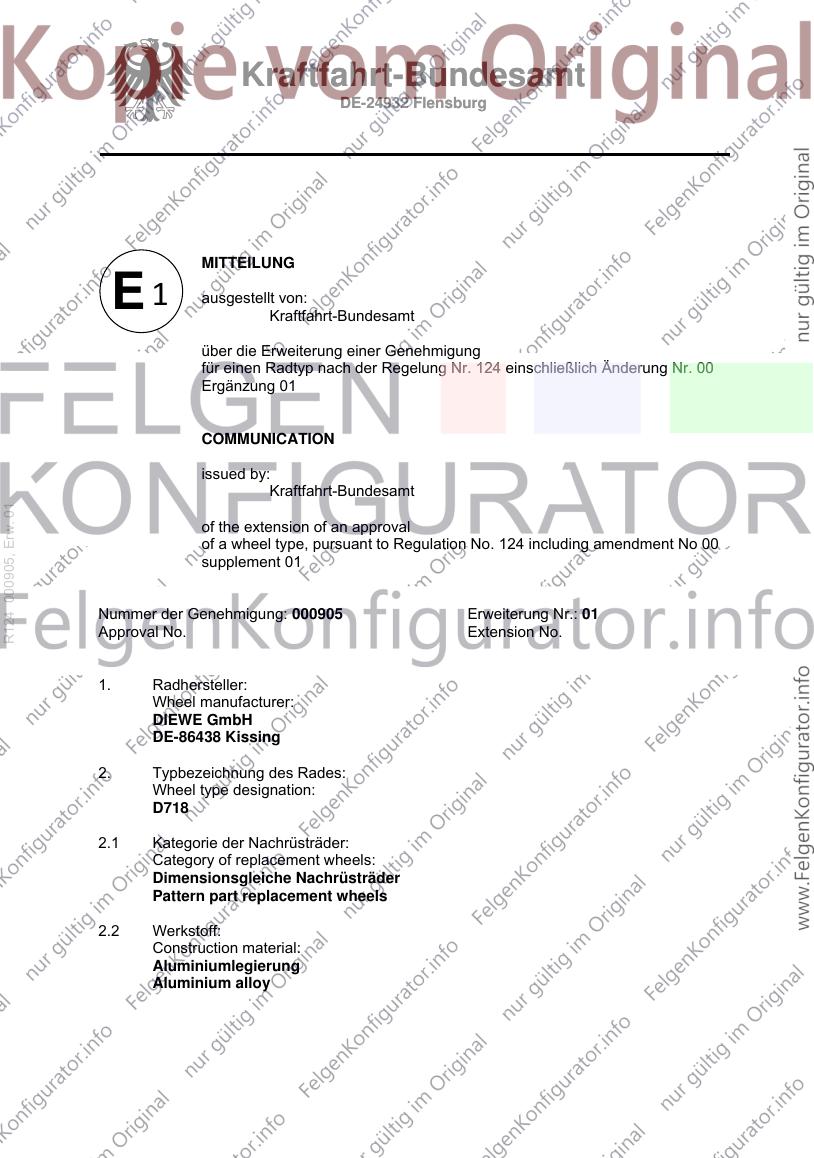

Kraftfahrt-Bundesamt
DE-24932 Flensburg
MITTEILUNG
E1 ausgestellt von:
Kraftfahrt-Bundesamt
über die Erweiterung einer Genehmigung
für einen Radtyp nach der Regelung Nr. 124 einschließlich Änderung Nr. 00
Ergänzung 01
COMMUNICATION
issued by:
Kraftfahrt-Bundesamt
R124 000905, Erw. 01
of the extension of an approval
of a wheel type, pursuant to Regulation No. 124 including amendment No 00
supplement 01
Nummer der Genehmigung: 000905 Erweiterung Nr.: 01
Approval No. Extension No.
1. Radhersteller:
Wheel manufacturer:
DIEWE GmbH
DE-86438 Kissing
2. Typbezeichnung des Rades:
Wheel type designation:
D718
2.1 Kategorie der Nachrüsträder:
Category of replacement wheels:
Dimensionsgleiche Nachrüsträder
Pattern part replacement wheels
2.2 Werkstoff:
Construction material:
Aluminiumlegierung
Aluminium alloy
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 000905 Erweiterung Nr.: 01
Approval No. Extension No.
2.3 Fertigungsverfahren:
Method of production:
gegossene Räder
casted wheels
2.4 Kennung der Felgenkontur:
Rim contour designation:
7,5 J
2.5 Einpresstiefe des Rades:
Wheel inset/outset:
siehe Punkt 0.7 des Prüfberichtes
see point 0.7 of the test report
R124 000905, Erw. 01
2.6 Radbefestigung:
Wheel attachment:
serienmäßige Befestigungsmittel des Fahrzeugherstellers
original mounting parts of the vehicle manufacturer
2.7 Maximale Radlast und Abrollumfang:
Maximum wheel load and respective theoretical rolling circumference:
siehe Punkt 0.9 des Prüfberichtes
see point 0.9 of the test report
3. Name und Anschrift des Herstellers:
Manufacturer‘s name and address:
DIEWE GmbH
DE-86438 Kissing
4. Gegebenenfalls Name und Anschrift des Vertreters des Herstellers:
If applicable, name and address of manufacturer‘s representative:
entfällt
not applicable
5. Datum, an dem das Rad für die Genehmigungsprüfung vorgeführt wurde:
Date on which the wheel was submitted for approval tests:
15.06.2015 - 09.10.2015
6. Technischer Dienst, der die Prüfungen für die Genehmigung durchführt:
Technical Service responsible for carrying out the approval test:
TÜV SÜD Auto Service GmbH
DE-80686 München
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 000905 Erweiterung Nr.: 01
Approval No. Extension No.
7. Datum des Gutachtens des Technischen Dienstes:
Date of test report issued by the Technical Service:
06.09.2017
8. Nummer des Gutachtens des Technischen Dienstes:
Number of report issued by that service:
366-0382-15-MURD/N1
9. Bemerkungen:
Remarks:
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
R124 000905, Erw. 01
10. Die Genehmigung wird erweitert
Approval extended
11. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
siehe Anlage 1 des Prüfberichtes
see appendix 1 of the test report
12. Ort: DE-24932 Flensburg
Place:
13. Datum: 29.09.2017
Date:
14. Unterschrift: Im Auftrag
Signature:
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 000905 Erweiterung Nr.: 01
Approval No. Extension No.
15. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage erhältlich
ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
1. Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
2. Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
3. Beschreibungsunterlagen
R124 000905, Erw. 01
Information package
Kraftfahrt-Bundesamt
DE-24932 Flensburg

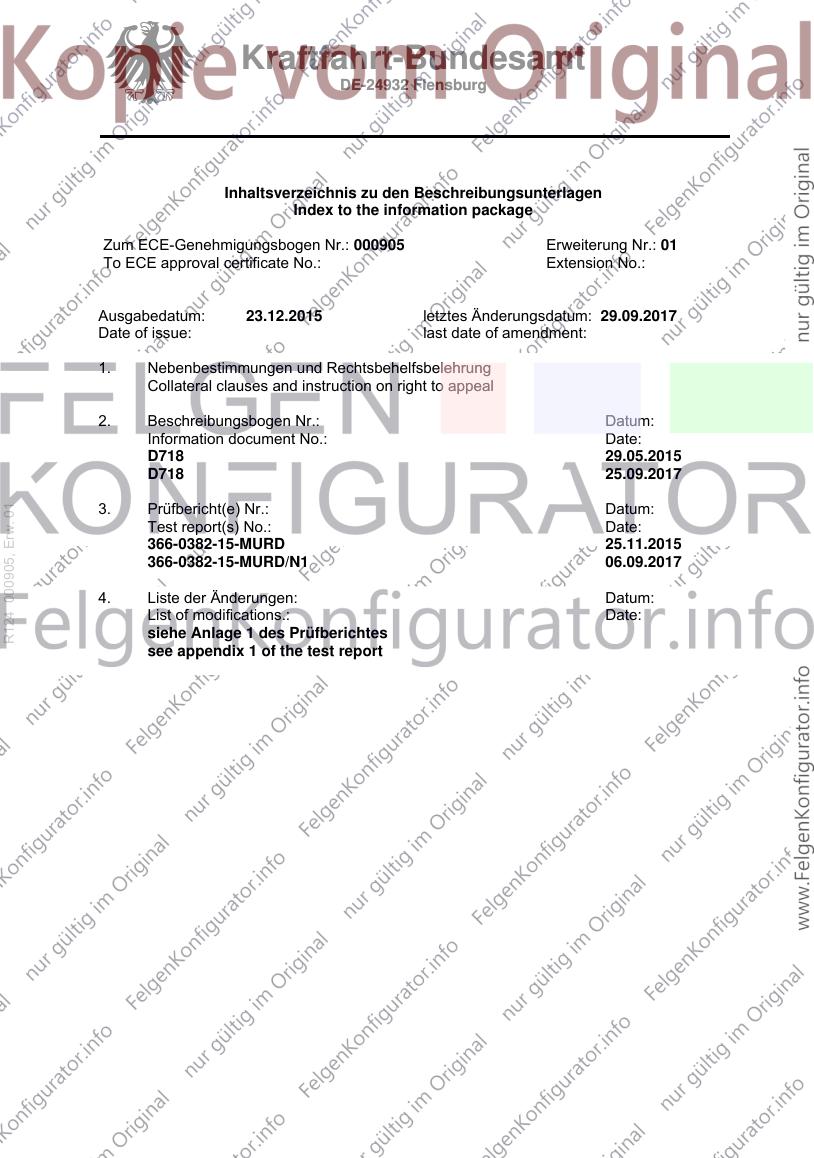

Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Zum ECE-Genehmigungsbogen Nr.: 000905 Erweiterung Nr.: 01
To ECE approval certificate No.: Extension No.:
Ausgabedatum: 23.12.2015 letztes Änderungsdatum: 29.09.2017
Date of issue: last date of amendment:
1. Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
2. Beschreibungsbogen Nr.: Datum:
Information document No.: Date:
D718 29.05.2015
D718 25.09.2017
3. Prüfbericht(e) Nr.: Datum:
R124 000905, Erw. 01
Test report(s) No.: Date:
366-0382-15-MURD 25.11.2015
366-0382-15-MURD/N1 06.09.2017
4. Liste der Änderungen: Datum:
List of modifications.: Date:
siehe Anlage 1 des Prüfberichtes
see appendix 1 of the test report
Kraftfahrt-Bundesamt
DE-24932 Flensburg

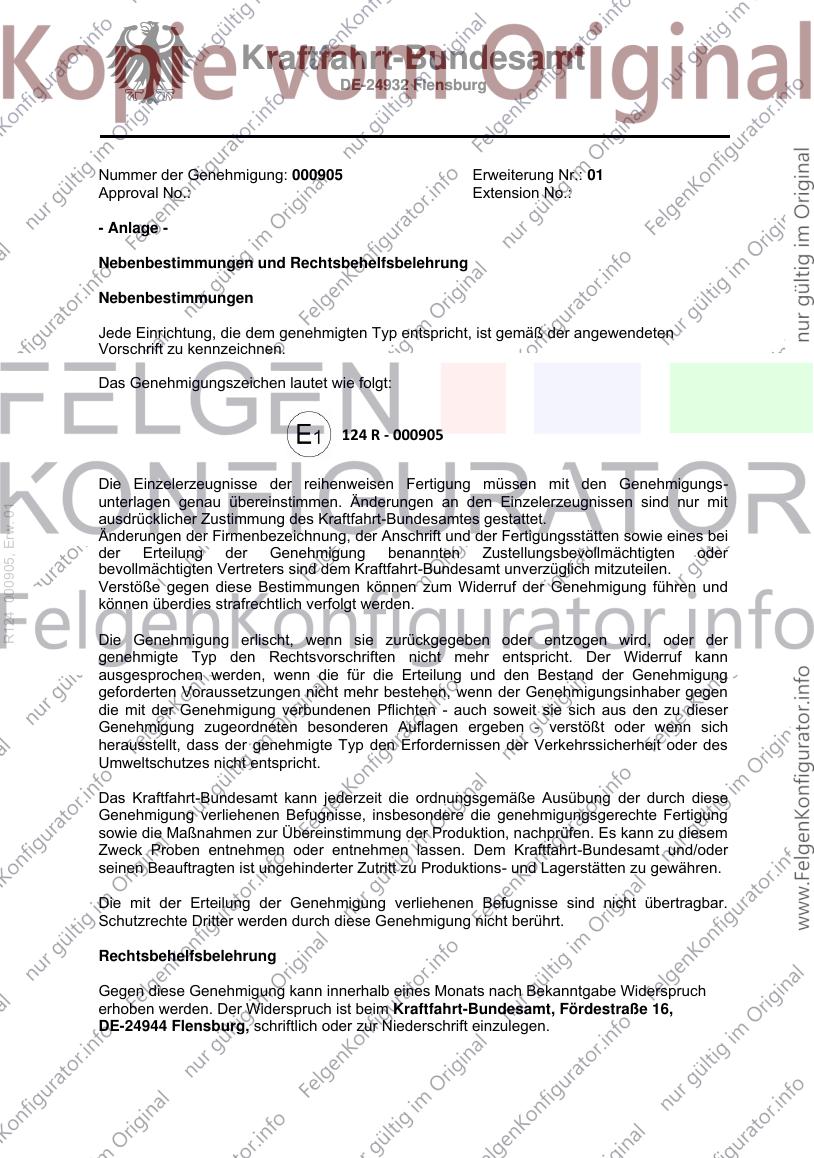

Nummer der Genehmigung: 000905 Erweiterung Nr.: 01
Approval No.: Extension No.:
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
124 R - 000905
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
R124 000905, Erw. 01
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2

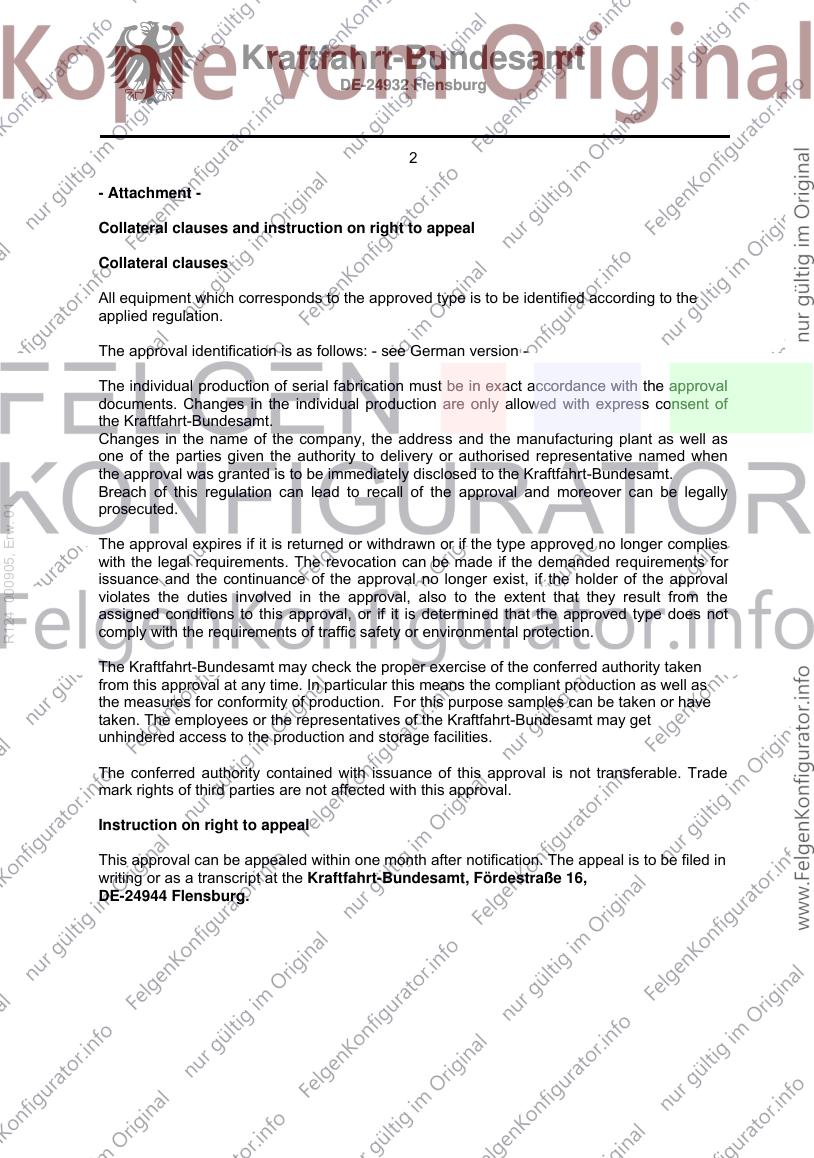

- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
prosecuted.
R124 000905, Erw. 01
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.

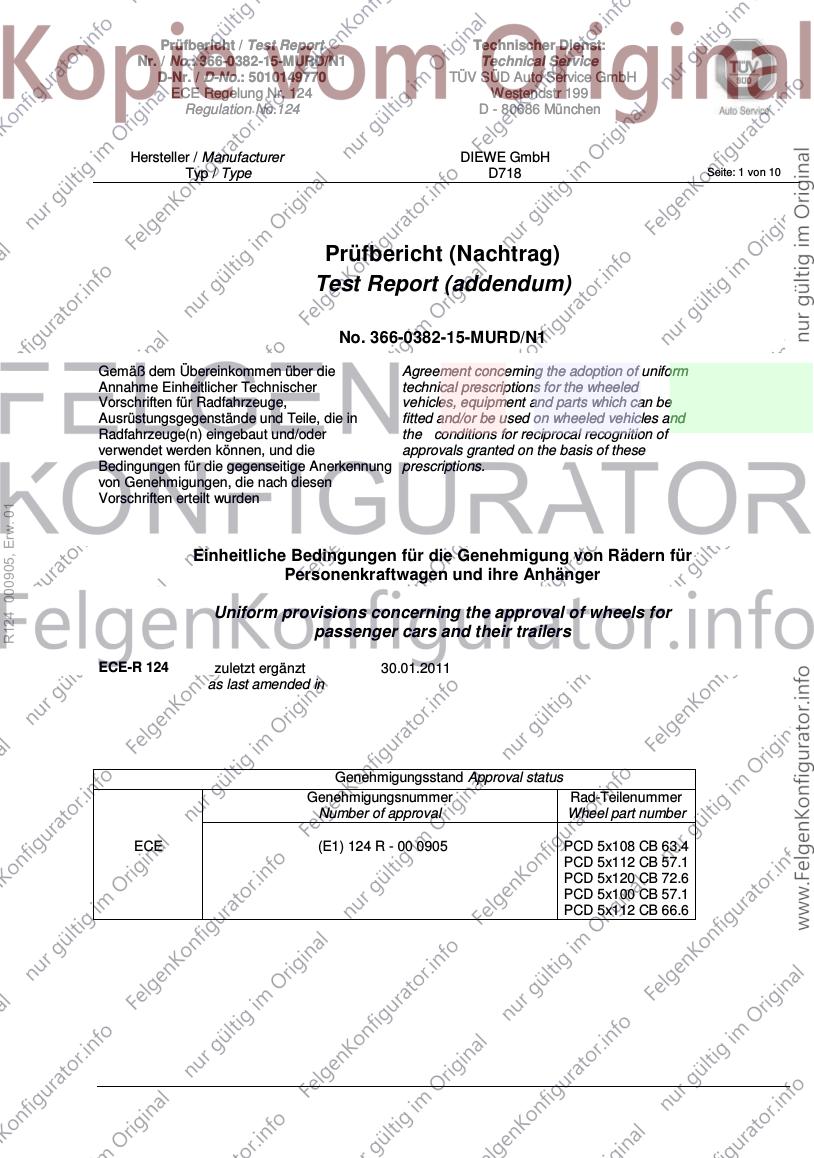

Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0382-15-MURD/N1 Technical Service
D-Nr. / D-No.: 5010149770 TÜV SÜD Auto Service GmbH
ECE Regelung Nr. 124 Westendstr 199
Regulation No.124 D - 80686 München
Hersteller / Manufacturer DIEWE GmbH
Typ / Type D718 Seite: 1 von 10
Prüfbericht (Nachtrag)
Test Report (addendum)
No. 366-0382-15-MURD/N1
Gemäß dem Übereinkommen über die Agreement concerning the adoption of uniform
Annahme Einheitlicher Technischer technical prescriptions for the wheeled
Vorschriften für Radfahrzeuge, vehicles, equipment and parts which can be
Ausrüstungsgegenstände und Teile, die in fitted and/or be used on wheeled vehicles and
Radfahrzeuge(n) eingebaut und/oder the conditions for reciprocal recognition of
verwendet werden können, und die approvals granted on the basis of these
Bedingungen für die gegenseitige Anerkennung prescriptions.
von Genehmigungen, die nach diesen
Vorschriften erteilt wurden
R124 000905, Erw. 01
Einheitliche Bedingungen für die Genehmigung von Rädern für
Personenkraftwagen und ihre Anhänger
Uniform provisions concerning the approval of wheels for
passenger cars and their trailers
ECE-R 124 zuletzt ergänzt 30.01.2011
as last amended in
Genehmigungsstand Approval status
Genehmigungsnummer Rad-Teilenummer
Number of approval Wheel part number
ECE (E1) 124 R - 00 0905 PCD 5x108 CB 63.4
PCD 5x112 CB 57.1
PCD 5x120 CB 72.6
PCD 5x100 CB 57.1
PCD 5x112 CB 66.6
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0382-15-MURD/N1 Technical Service
D-Nr. / D-No.: 5010149770 TÜV SÜD Auto Service GmbH
ECE Regelung Nr. 124 Westendstr 199
Regulation No.124 D - 80686 München
Hersteller / Manufacturer DIEWE GmbH
Typ / Type D718 Seite: 2 von 10

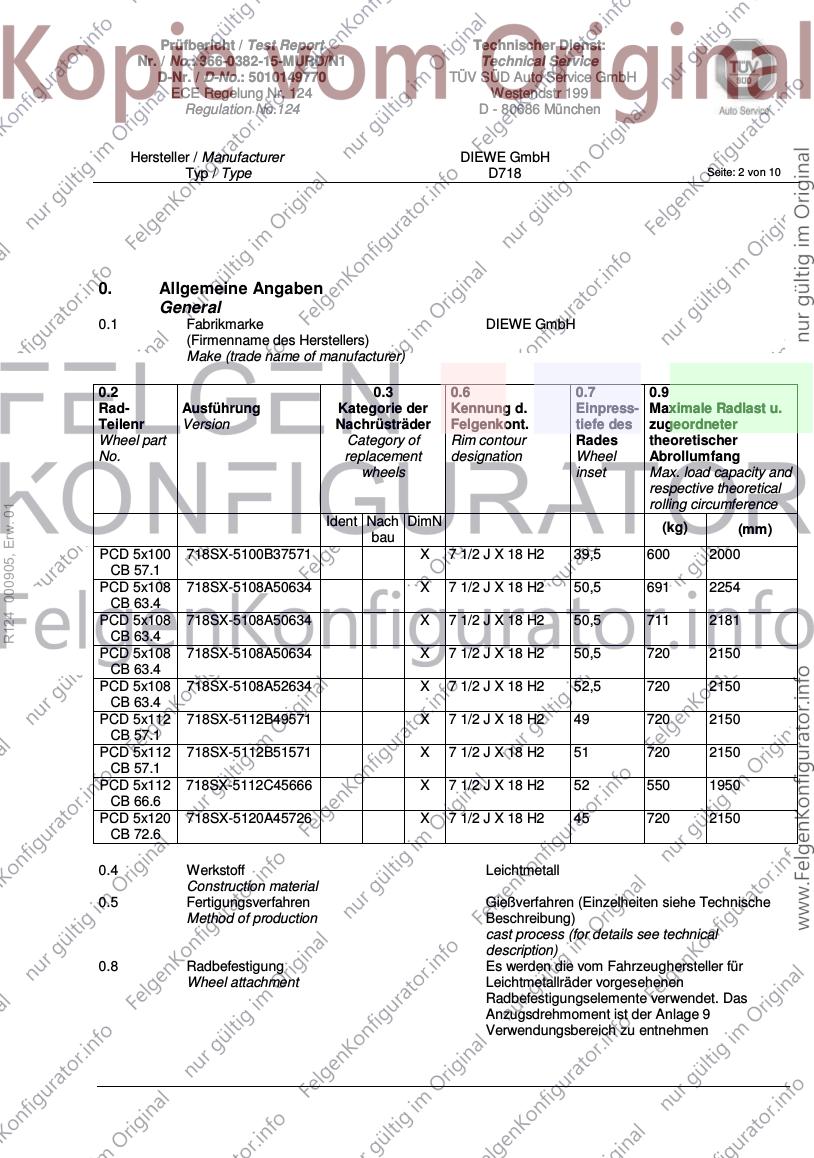

0. Allgemeine Angaben
General
0.1 Fabrikmarke DIEWE GmbH
(Firmenname des Herstellers)
Make (trade name of manufacturer)
0.2 0.3 0.6 0.7 0.9
Rad- Ausführung Kategorie der Kennung d. Einpress- Maximale Radlast u.
Teilenr Version Nachrüsträder Felgenkont. tiefe des zugeordneter
Wheel part Category of Rim contour Rades theoretischer
No. replacement designation Wheel Abrollumfang
wheels inset Max. load capacity and
respective theoretical
rolling circumference
R124 000905, Erw. 01
Ident Nach DimN (kg) (mm)
bau
PCD 5x100 718SX-5100B37571 X 7 1/2 J X 18 H2 39,5 600 2000
CB 57.1
PCD 5x108 718SX-5108A50634 X 7 1/2 J X 18 H2 50,5 691 2254
CB 63.4
PCD 5x108 718SX-5108A50634 X 7 1/2 J X 18 H2 50,5 711 2181
CB 63.4
PCD 5x108 718SX-5108A50634 X 7 1/2 J X 18 H2 50,5 720 2150
CB 63.4
PCD 5x108 718SX-5108A52634 X 7 1/2 J X 18 H2 52,5 720 2150
CB 63.4
PCD 5x112 718SX-5112B49571 X 7 1/2 J X 18 H2 49 720 2150
CB 57.1
PCD 5x112 718SX-5112B51571 X 7 1/2 J X 18 H2 51 720 2150
CB 57.1
PCD 5x112 718SX-5112C45666 X 7 1/2 J X 18 H2 52 550 1950
CB 66.6
PCD 5x120 718SX-5120A45726 X 7 1/2 J X 18 H2 45 720 2150
CB 72.6
0.4 Werkstoff Leichtmetall
Construction material
0.5 Fertigungsverfahren Gießverfahren (Einzelheiten siehe Technische
Method of production Beschreibung)
cast process (for details see technical
description)
0.8 Radbefestigung Es werden die vom Fahrzeughersteller für
Wheel attachment Leichtmetallräder vorgesehenen
Radbefestigungselemente verwendet. Das
Anzugsdrehmoment ist der Anlage 9
Verwendungsbereich zu entnehmen
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0382-15-MURD/N1 Technical Service
D-Nr. / D-No.: 5010149770 TÜV SÜD Auto Service GmbH
ECE Regelung Nr. 124 Westendstr 199
Regulation No.124 D - 80686 München
Hersteller / Manufacturer DIEWE GmbH
Typ / Type D718 Seite: 3 von 10

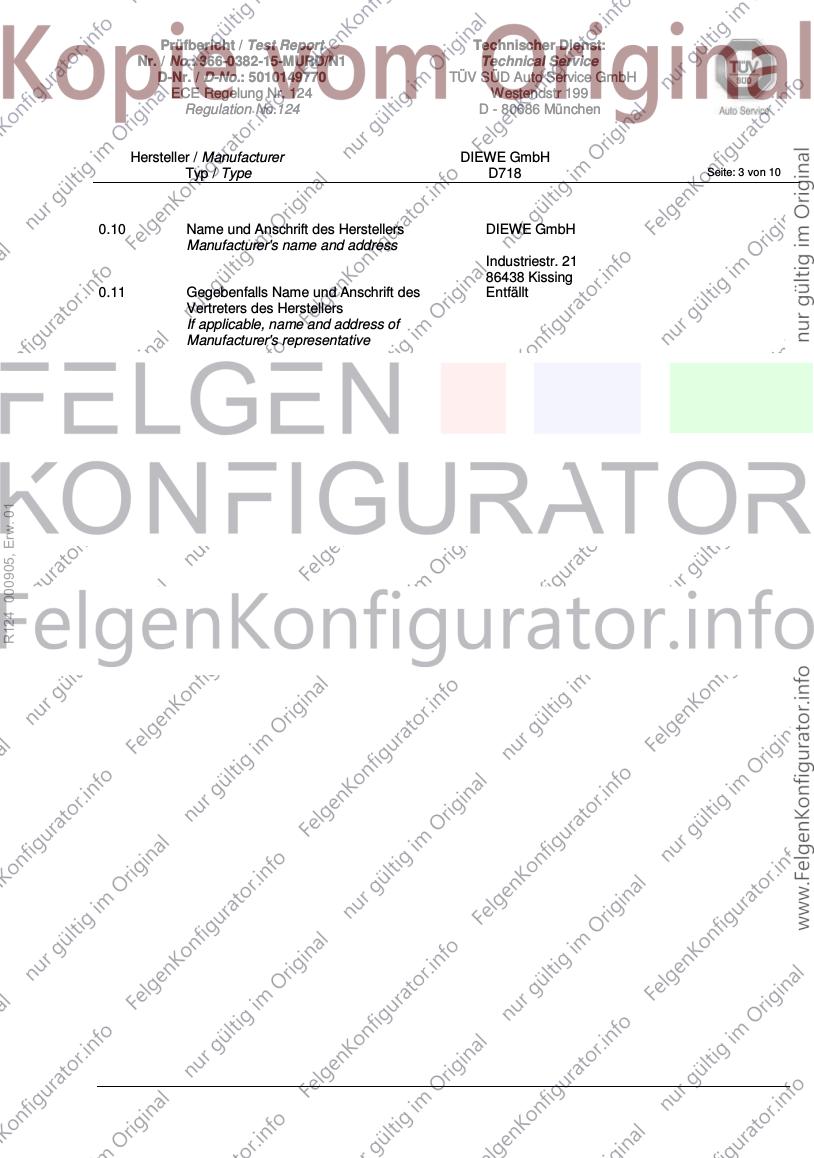

0.10 Name und Anschrift des Herstellers DIEWE GmbH
Manufacturer's name and address
Industriestr. 21
86438 Kissing
0.11 Gegebenfalls Name und Anschrift des Entfällt
Vertreters des Herstellers
If applicable, name and address of
Manufacturer's representative
R124 000905, Erw. 01

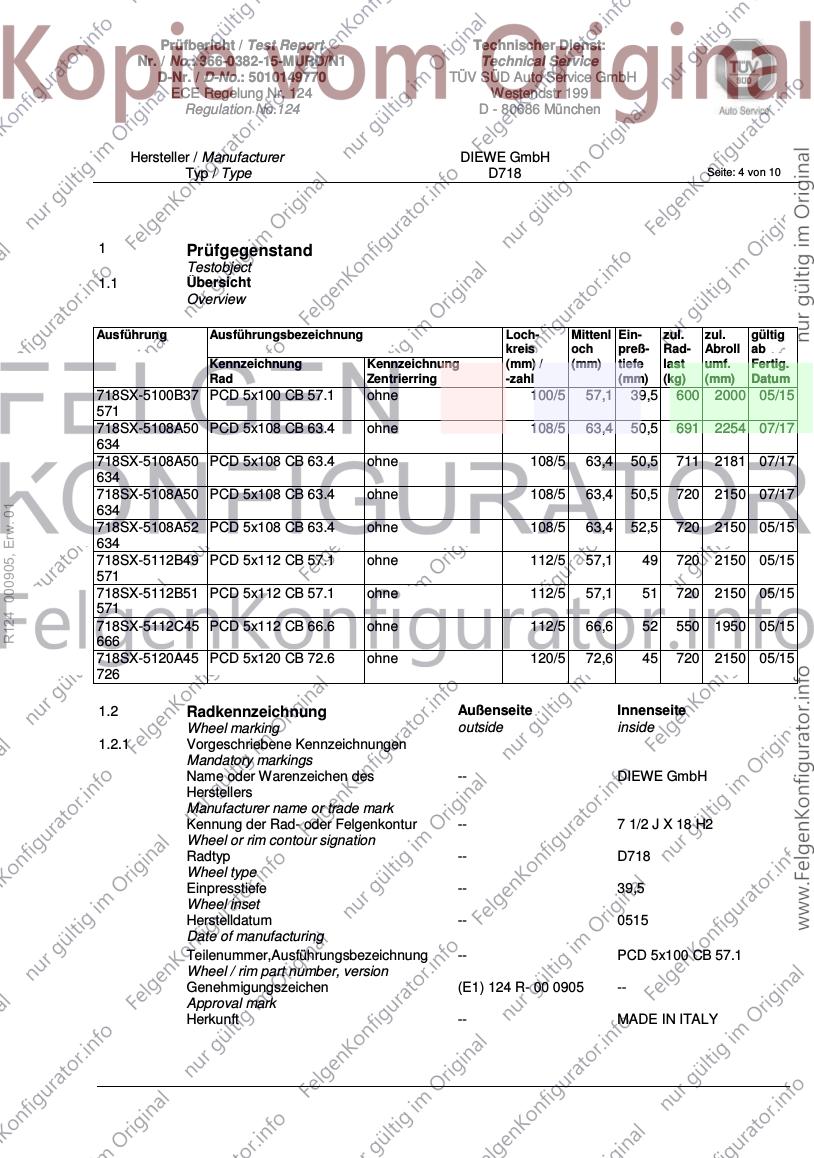

Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0382-15-MURD/N1 Technical Service
D-Nr. / D-No.: 5010149770 TÜV SÜD Auto Service GmbH
ECE Regelung Nr. 124 Westendstr 199
Regulation No.124 D - 80686 München
Hersteller / Manufacturer DIEWE GmbH
Typ / Type D718 Seite: 4 von 10
1 Prüfgegenstand
Testobject
1.1 Übersicht
Overview
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
718SX-5100B37 PCD 5x100 CB 57.1 ohne 100/5 57,1 39,5 600 2000 05/15
571
718SX-5108A50 PCD 5x108 CB 63.4 ohne 108/5 63,4 50,5 691 2254 07/17
634
718SX-5108A50 PCD 5x108 CB 63.4 ohne 108/5 63,4 50,5 711 2181 07/17
634
718SX-5108A50 PCD 5x108 CB 63.4 ohne 108/5 63,4 50,5 720 2150 07/17
634
R124 000905, Erw. 01
718SX-5108A52 PCD 5x108 CB 63.4 ohne 108/5 63,4 52,5 720 2150 05/15
634
718SX-5112B49 PCD 5x112 CB 57.1 ohne 112/5 57,1 49 720 2150 05/15
571
718SX-5112B51 PCD 5x112 CB 57.1 ohne 112/5 57,1 51 720 2150 05/15
571
718SX-5112C45 PCD 5x112 CB 66.6 ohne 112/5 66,6 52 550 1950 05/15
666
718SX-5120A45 PCD 5x120 CB 72.6 ohne 120/5 72,6 45 720 2150 05/15
726
1.2 Radkennzeichnung Außenseite Innenseite
Wheel marking outside inside
1.2.1 Vorgeschriebene Kennzeichnungen
Mandatory markings
Name oder Warenzeichen des -- DIEWE GmbH
Herstellers
Manufacturer name or trade mark
Kennung der Rad- oder Felgenkontur -- 7 1/2 J X 18 H2
Wheel or rim contour signation
Radtyp -- D718
Wheel type
Einpresstiefe -- 39,5
Wheel inset
Herstelldatum -- 0515
Date of manufacturing
Teilenummer,Ausführungsbezeichnung -- PCD 5x100 CB 57.1
Wheel / rim part number, version
Genehmigungszeichen (E1) 124 R- 00 0905 --
Approval mark
Herkunft -- MADE IN ITALY
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0382-15-MURD/N1 Technical Service
D-Nr. / D-No.: 5010149770 TÜV SÜD Auto Service GmbH
ECE Regelung Nr. 124 Westendstr 199
Regulation No.124 D - 80686 München
Hersteller / Manufacturer DIEWE GmbH
Typ / Type D718 Seite: 5 von 10

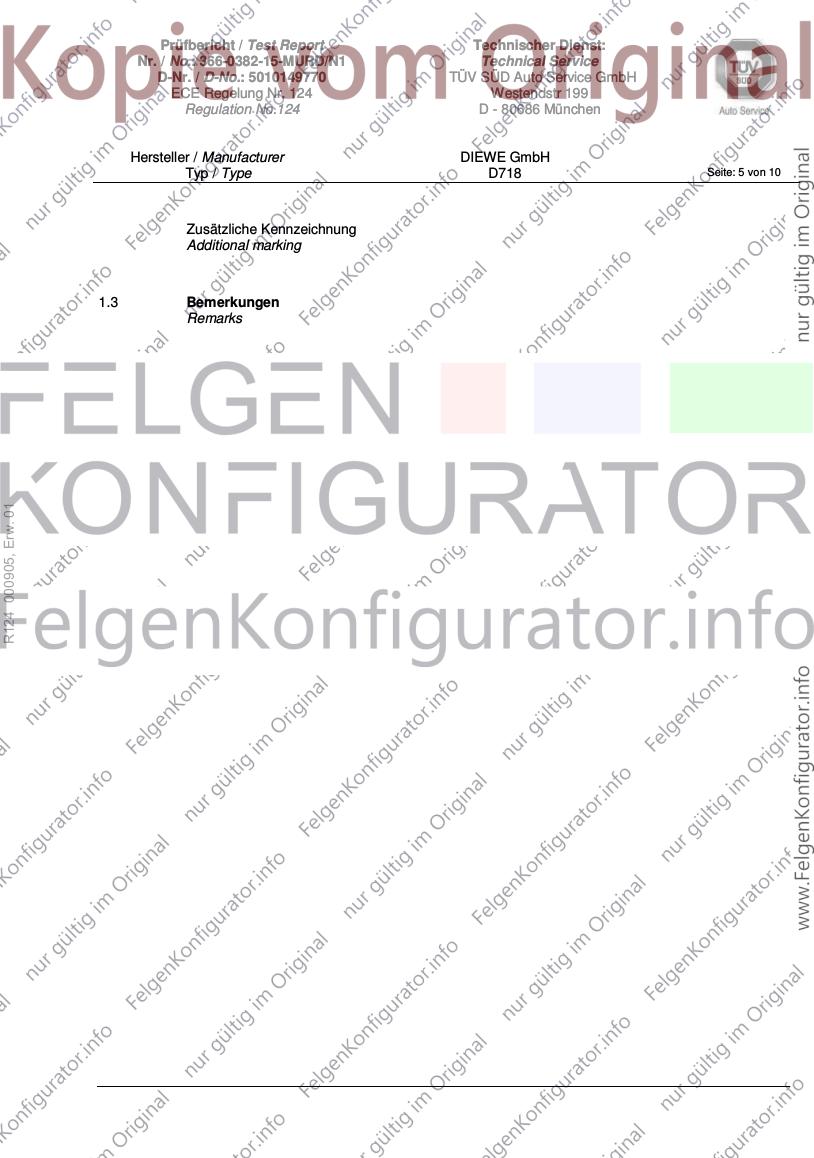

Zusätzliche Kennzeichnung
Additional marking
1.3 Bemerkungen
Remarks
R124 000905, Erw. 01
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0382-15-MURD/N1 Technical Service
D-Nr. / D-No.: 5010149770 TÜV SÜD Auto Service GmbH
ECE Regelung Nr. 124 Westendstr 199
Regulation No.124 D - 80686 München
Hersteller / Manufacturer DIEWE GmbH
Typ / Type D718 Seite: 6 von 10

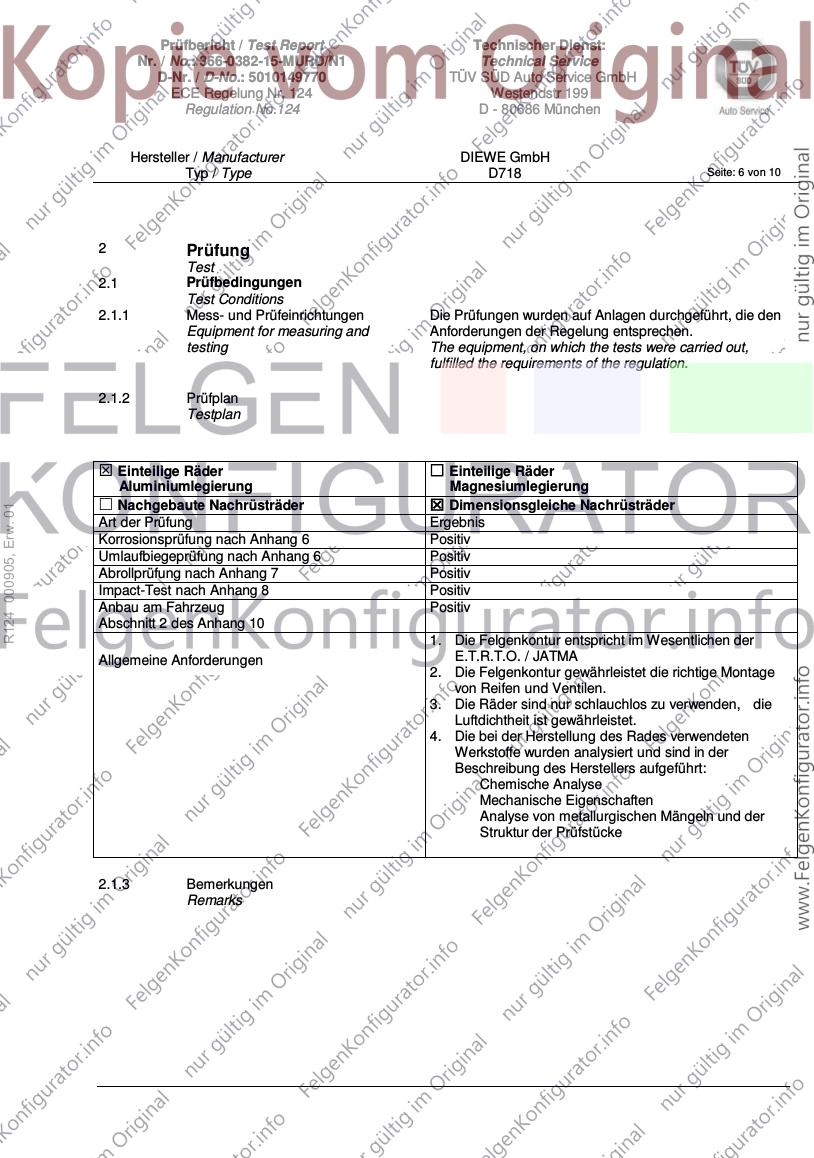

2 Prüfung
Test
2.1 Prüfbedingungen
Test Conditions
2.1.1 Mess- und Prüfeinrichtungen Die Prüfungen wurden auf Anlagen durchgeführt, die den
Equipment for measuring and Anforderungen der Regelung entsprechen.
testing The equipment, on which the tests were carried out,
fulfilled the requirements of the regulation.
2.1.2 Prüfplan
Testplan
Einteilige Räder Einteilige Räder
Aluminiumlegierung Magnesiumlegierung
Nachgebaute Nachrüsträder Dimensionsgleiche Nachrüsträder
R124 000905, Erw. 01
Art der Prüfung Ergebnis
Korrosionsprüfung nach Anhang 6 Positiv
Umlaufbiegeprüfung nach Anhang 6 Positiv
Abrollprüfung nach Anhang 7 Positiv
Impact-Test nach Anhang 8 Positiv
Anbau am Fahrzeug Positiv
Abschnitt 2 des Anhang 10
1. Die Felgenkontur entspricht im Wesentlichen der
Allgemeine Anforderungen E.T.R.T.O. / JATMA
2. Die Felgenkontur gewährleistet die richtige Montage
von Reifen und Ventilen.
3. Die Räder sind nur schlauchlos zu verwenden, die
Luftdichtheit ist gewährleistet.
4. Die bei der Herstellung des Rades verwendeten
Werkstoffe wurden analysiert und sind in der
Beschreibung des Herstellers aufgeführt:
Chemische Analyse
Mechanische Eigenschaften
Analyse von metallurgischen Mängeln und der
Struktur der Prüfstücke
2.1.3 Bemerkungen
Remarks
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0382-15-MURD/N1 Technical Service
D-Nr. / D-No.: 5010149770 TÜV SÜD Auto Service GmbH
ECE Regelung Nr. 124 Westendstr 199
Regulation No.124 D - 80686 München
Hersteller / Manufacturer DIEWE GmbH
Typ / Type D718 Seite: 7 von 10

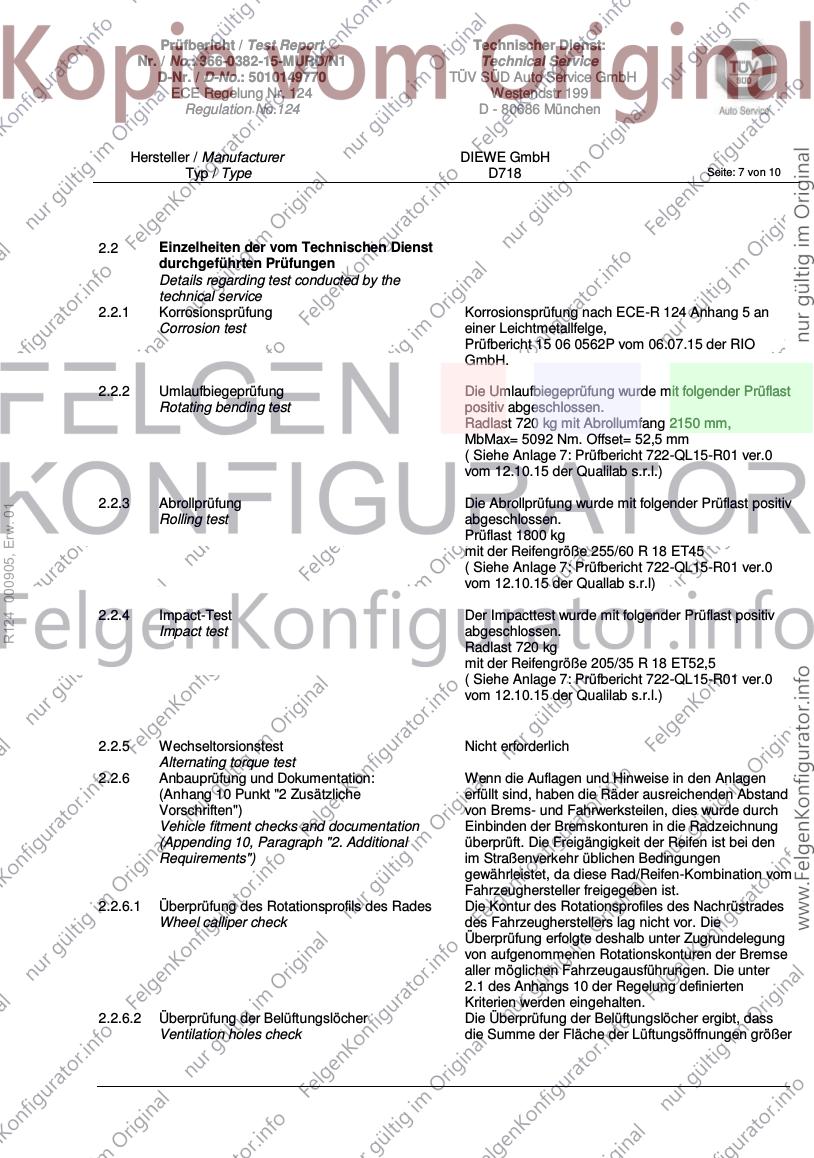

2.2 Einzelheiten der vom Technischen Dienst
durchgeführten Prüfungen
Details regarding test conducted by the
technical service
2.2.1 Korrosionsprüfung Korrosionsprüfung nach ECE-R 124 Anhang 5 an
Corrosion test einer Leichtmetallfelge,
Prüfbericht 15 06 0562P vom 06.07.15 der RIO
GmbH.
2.2.2 Umlaufbiegeprüfung Die Umlaufbiegeprüfung wurde mit folgender Prüflast
Rotating bending test positiv abgeschlossen.
Radlast 720 kg mit Abrollumfang 2150 mm,
MbMax= 5092 Nm. Offset= 52,5 mm
( Siehe Anlage 7: Prüfbericht 722-QL15-R01 ver.0
vom 12.10.15 der Qualilab s.r.l.)
2.2.3 Abrollprüfung Die Abrollprüfung wurde mit folgender Prüflast positiv
R124 000905, Erw. 01
Rolling test abgeschlossen.
Prüflast 1800 kg
mit der Reifengröße 255/60 R 18 ET45
( Siehe Anlage 7: Prüfbericht 722-QL15-R01 ver.0
vom 12.10.15 der Quallab s.r.l)
2.2.4 Impact-Test Der Impacttest wurde mit folgender Prüflast positiv
Impact test abgeschlossen.
Radlast 720 kg
mit der Reifengröße 205/35 R 18 ET52,5
( Siehe Anlage 7: Prüfbericht 722-QL15-R01 ver.0
vom 12.10.15 der Qualilab s.r.l.)
2.2.5 Wechseltorsionstest Nicht erforderlich
Alternating torque test
2.2.6 Anbauprüfung und Dokumentation: Wenn die Auflagen und Hinweise in den Anlagen
(Anhang 10 Punkt "2 Zusätzliche erfüllt sind, haben die Räder ausreichenden Abstand
Vorschriften") von Brems- und Fahrwerksteilen, dies wurde durch
Vehicle fitment checks and documentation Einbinden der Bremskonturen in die Radzeichnung
(Appending 10, Paragraph "2. Additional überprüft. Die Freigängigkeit der Reifen ist bei den
Requirements") im Straßenverkehr üblichen Bedingungen
gewährleistet, da diese Rad/Reifen-Kombination vom
Fahrzeughersteller freigegeben ist.
2.2.6.1 Überprüfung des Rotationsprofils des Rades Die Kontur des Rotationsprofiles des Nachrüstrades
Wheel calliper check des Fahrzeugherstellers lag nicht vor. Die
Überprüfung erfolgte deshalb unter Zugrundelegung
von aufgenommenen Rotationskonturen der Bremse
aller möglichen Fahrzeugausführungen. Die unter
2.1 des Anhangs 10 der Regelung definierten
Kriterien werden eingehalten.
2.2.6.2 Überprüfung der Belüftungslöcher Die Überprüfung der Belüftungslöcher ergibt, dass
Ventilation holes check die Summe der Fläche der Lüftungsöffnungen größer
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0382-15-MURD/N1 Technical Service
D-Nr. / D-No.: 5010149770 TÜV SÜD Auto Service GmbH
ECE Regelung Nr. 124 Westendstr 199
Regulation No.124 D - 80686 München
Hersteller / Manufacturer DIEWE GmbH
Typ / Type D718 Seite: 8 von 10
als beim ungünstigsten Serienrad ist und damit keine
Verschlechterung der Bremswirkung zu erwarten ist.

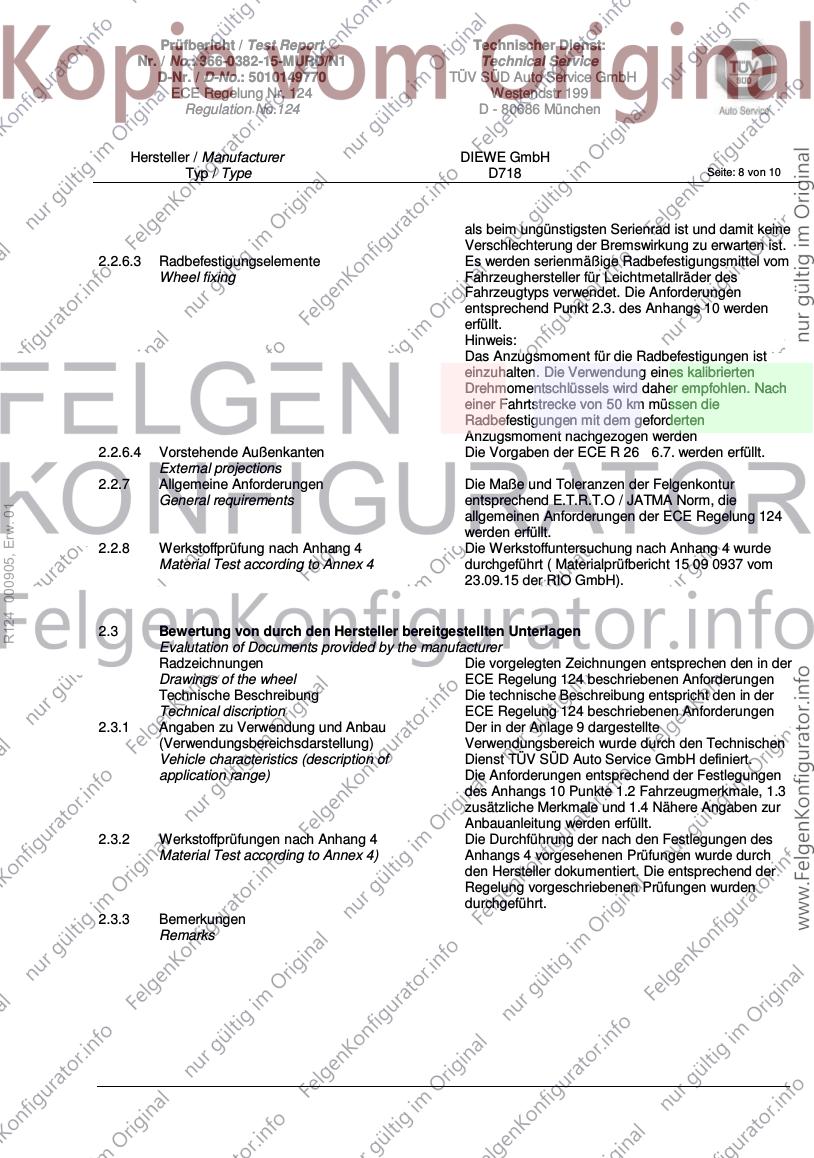

2.2.6.3 Radbefestigungselemente Es werden serienmäßige Radbefestigungsmittel vom
Wheel fixing Fahrzeughersteller für Leichtmetallräder des
Fahrzeugtyps verwendet. Die Anforderungen
entsprechend Punkt 2.3. des Anhangs 10 werden
erfüllt.
Hinweis:
Das Anzugsmoment für die Radbefestigungen ist
einzuhalten. Die Verwendung eines kalibrierten
Drehmomentschlüssels wird daher empfohlen. Nach
einer Fahrtstrecke von 50 km müssen die
Radbefestigungen mit dem geforderten
Anzugsmoment nachgezogen werden
2.2.6.4 Vorstehende Außenkanten Die Vorgaben der ECE R 26 6.7. werden erfüllt.
External projections
2.2.7 Allgemeine Anforderungen Die Maße und Toleranzen der Felgenkontur
General requirements entsprechend E.T.R.T.O / JATMA Norm, die
R124 000905, Erw. 01
allgemeinen Anforderungen der ECE Regelung 124
werden erfüllt.
2.2.8 Werkstoffprüfung nach Anhang 4 Die Werkstoffuntersuchung nach Anhang 4 wurde
Material Test according to Annex 4 durchgeführt ( Materialprüfbericht 15 09 0937 vom
23.09.15 der RIO GmbH).
2.3 Bewertung von durch den Hersteller bereitgestellten Unterlagen
Evalutation of Documents provided by the manufacturer

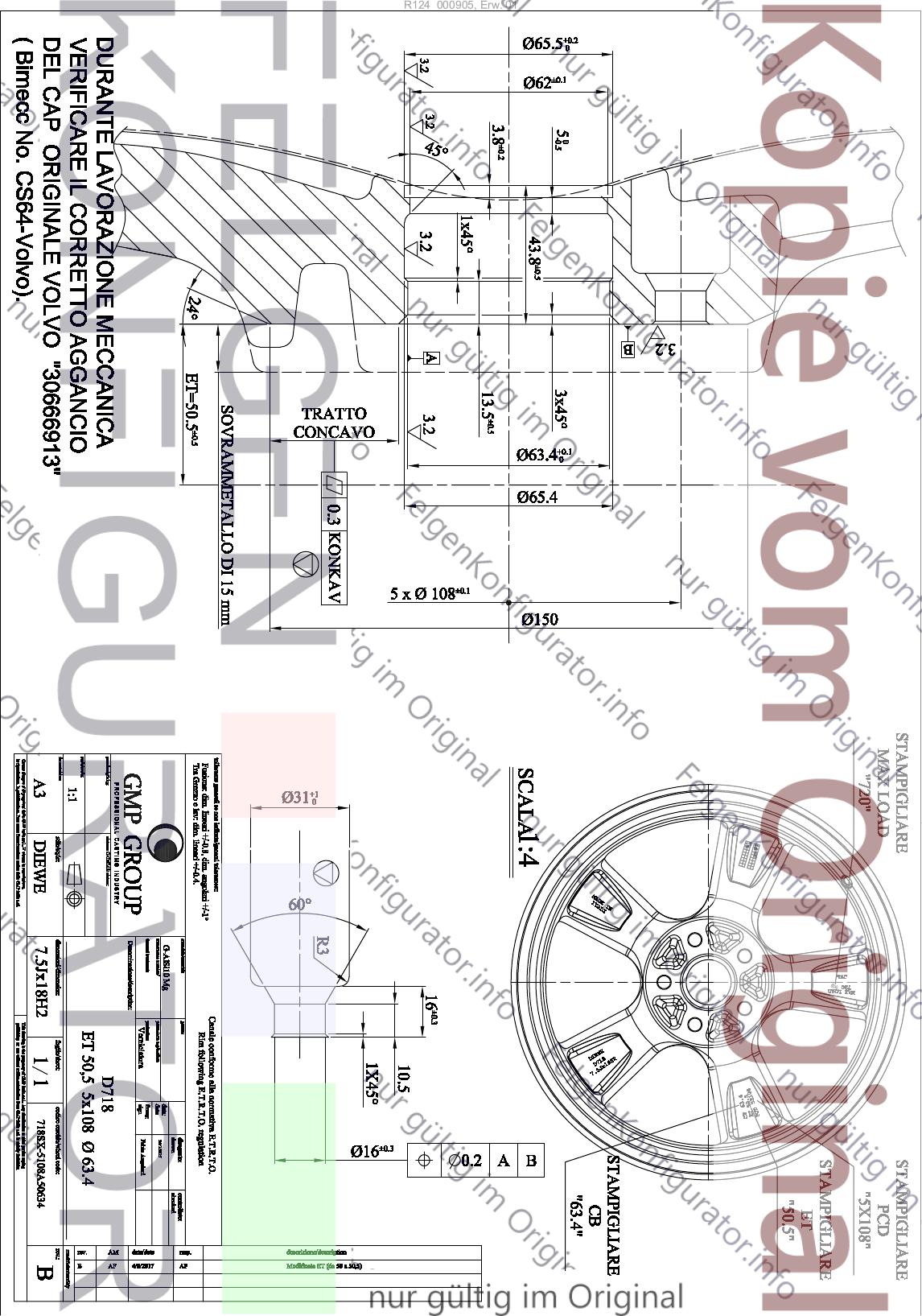

Radzeichnungen Die vorgelegten Zeichnungen entsprechen den in der
Drawings of the wheel ECE Regelung 124 beschriebenen Anforderungen
Technische Beschreibung Die technische Beschreibung entspricht den in der
Technical discription ECE Regelung 124 beschriebenen Anforderungen

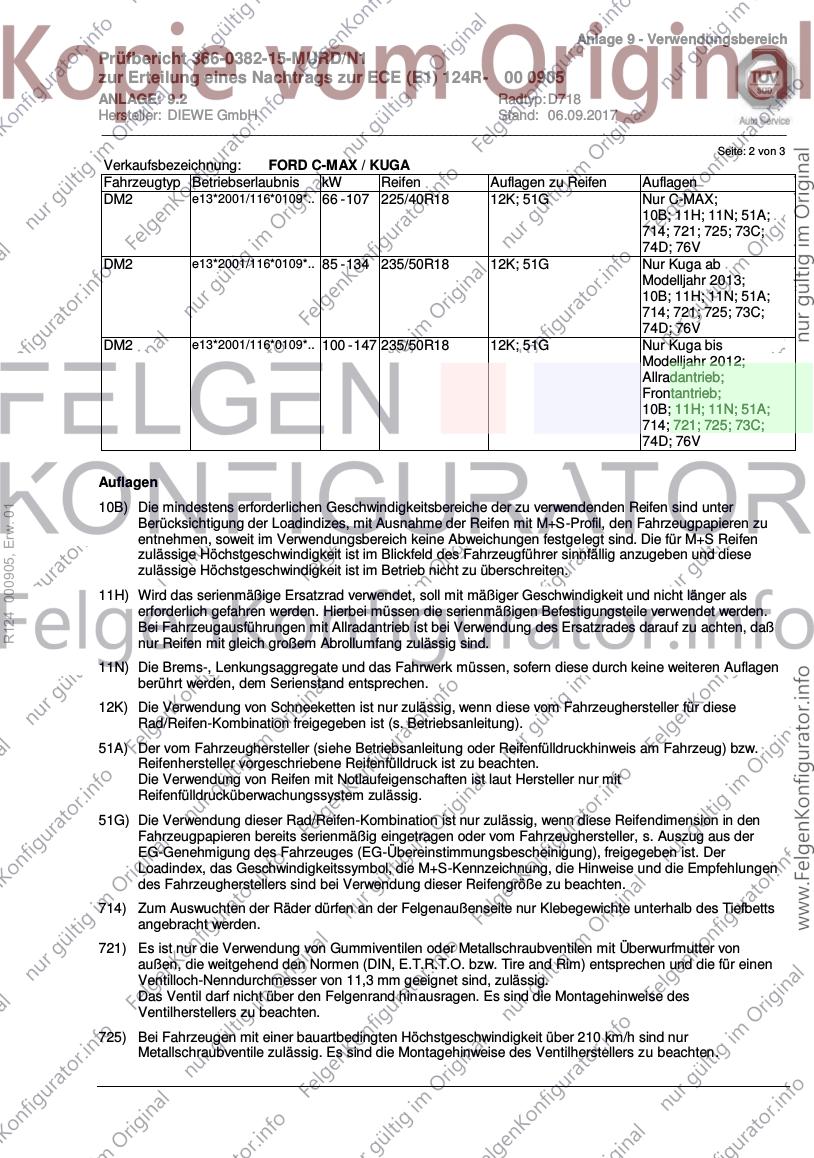

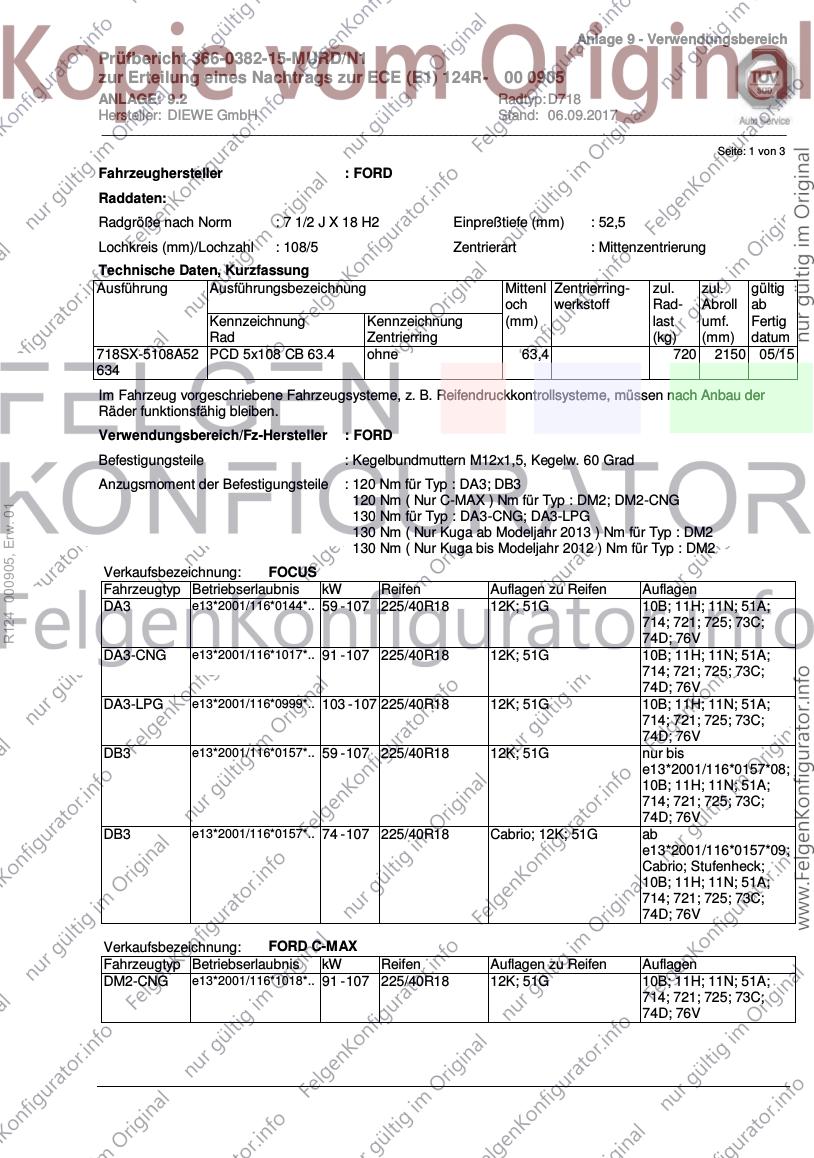

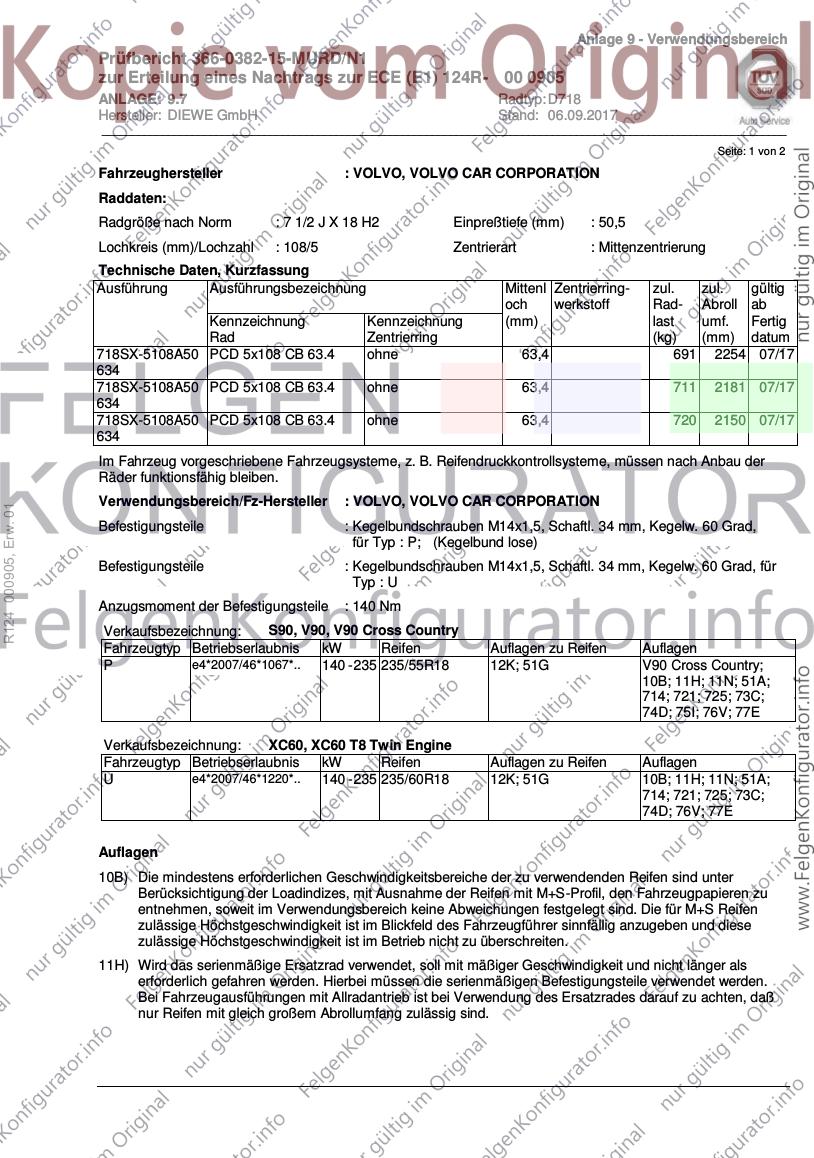

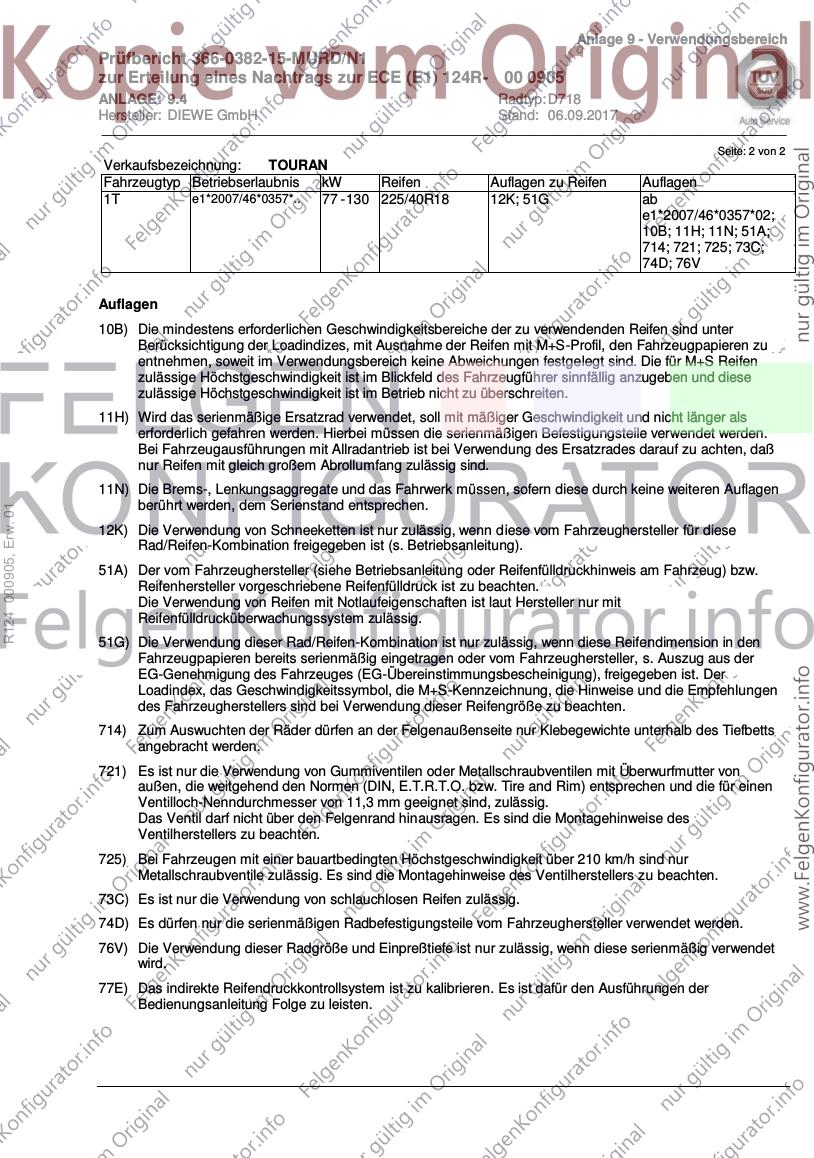

2.3.1 Angaben zu Verwendung und Anbau Der in der Anlage 9 dargestellte
(Verwendungsbereichsdarstellung) Verwendungsbereich wurde durch den Technischen
Vehicle characteristics (description of Dienst TÜV SÜD Auto Service GmbH definiert.
application range) Die Anforderungen entsprechend der Festlegungen
des Anhangs 10 Punkte 1.2 Fahrzeugmerkmale, 1.3
zusätzliche Merkmale und 1.4 Nähere Angaben zur
Anbauanleitung werden erfüllt.
2.3.2 Werkstoffprüfungen nach Anhang 4 Die Durchführung der nach den Festlegungen des
Material Test according to Annex 4) Anhangs 4 vorgesehenen Prüfungen wurde durch
den Hersteller dokumentiert. Die entsprechend der
Regelung vorgeschriebenen Prüfungen wurden
durchgeführt.
2.3.3 Bemerkungen
Remarks
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0382-15-MURD/N1 Technical Service
D-Nr. / D-No.: 5010149770 TÜV SÜD Auto Service GmbH
ECE Regelung Nr. 124 Westendstr 199
Regulation No.124 D - 80686 München
Hersteller / Manufacturer DIEWE GmbH
Typ / Type D718 Seite: 9 von 10

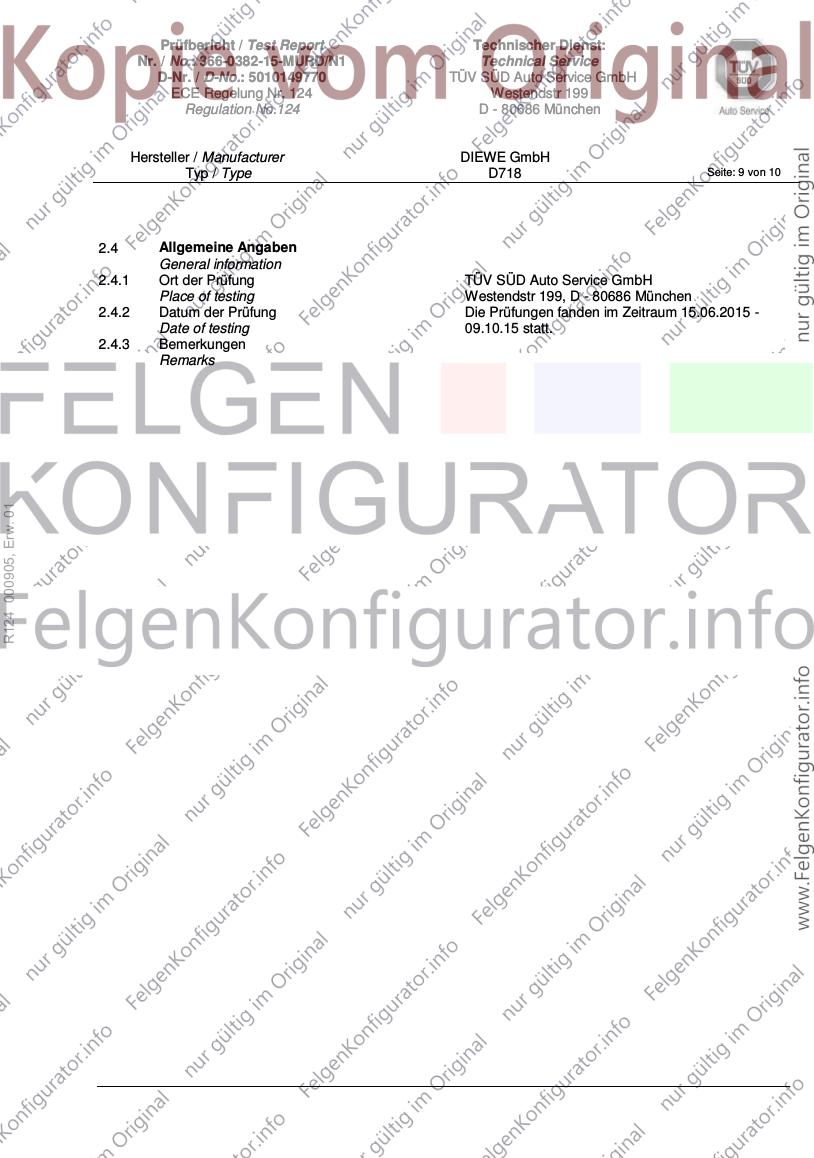

2.4 Allgemeine Angaben
General information
2.4.1 Ort der Prüfung TÜV SÜD Auto Service GmbH
Place of testing Westendstr 199, D - 80686 München
2.4.2 Datum der Prüfung Die Prüfungen fanden im Zeitraum 15.06.2015 -
Date of testing 09.10.15 statt.
2.4.3 Bemerkungen
Remarks
R124 000905, Erw. 01
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0382-15-MURD/N1 Technical Service
D-Nr. / D-No.: 5010149770 TÜV SÜD Auto Service GmbH
ECE Regelung Nr. 124 Westendstr 199
Regulation No.124 D - 80686 München
Hersteller / Manufacturer DIEWE GmbH
Typ / Type D718 Seite: 10 von 10

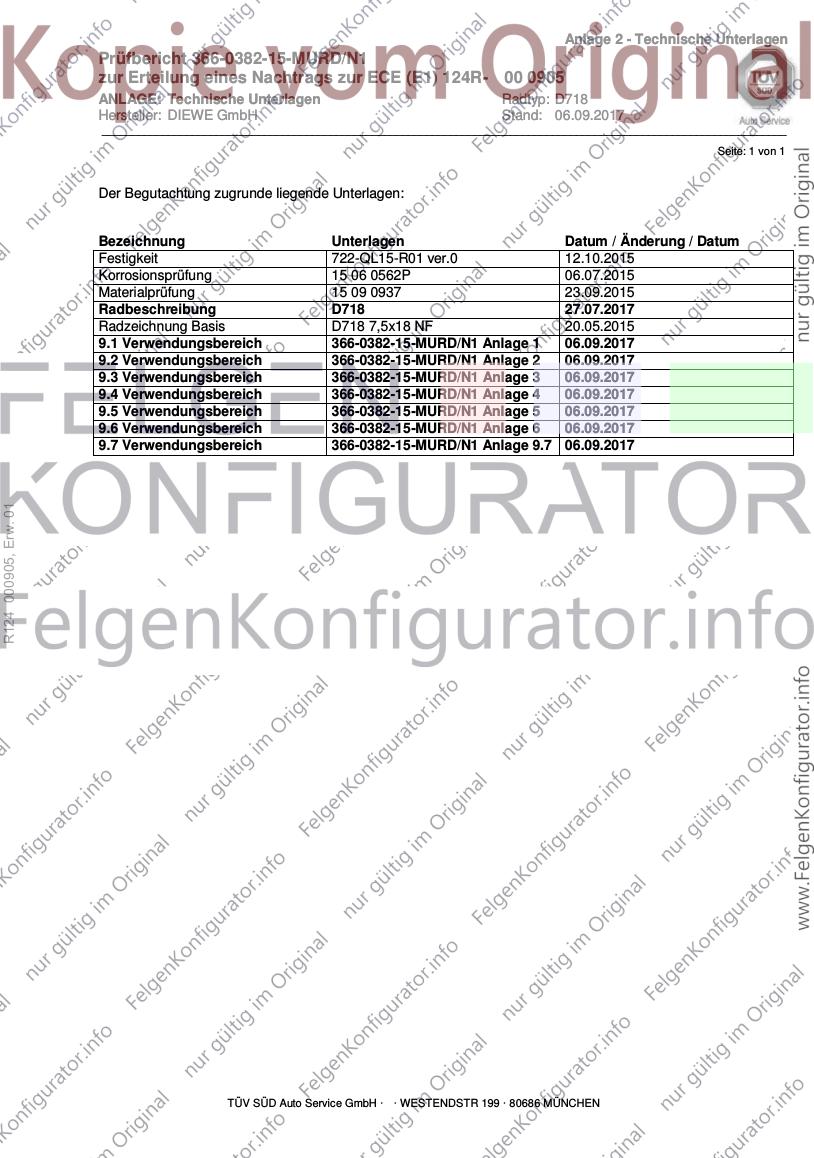

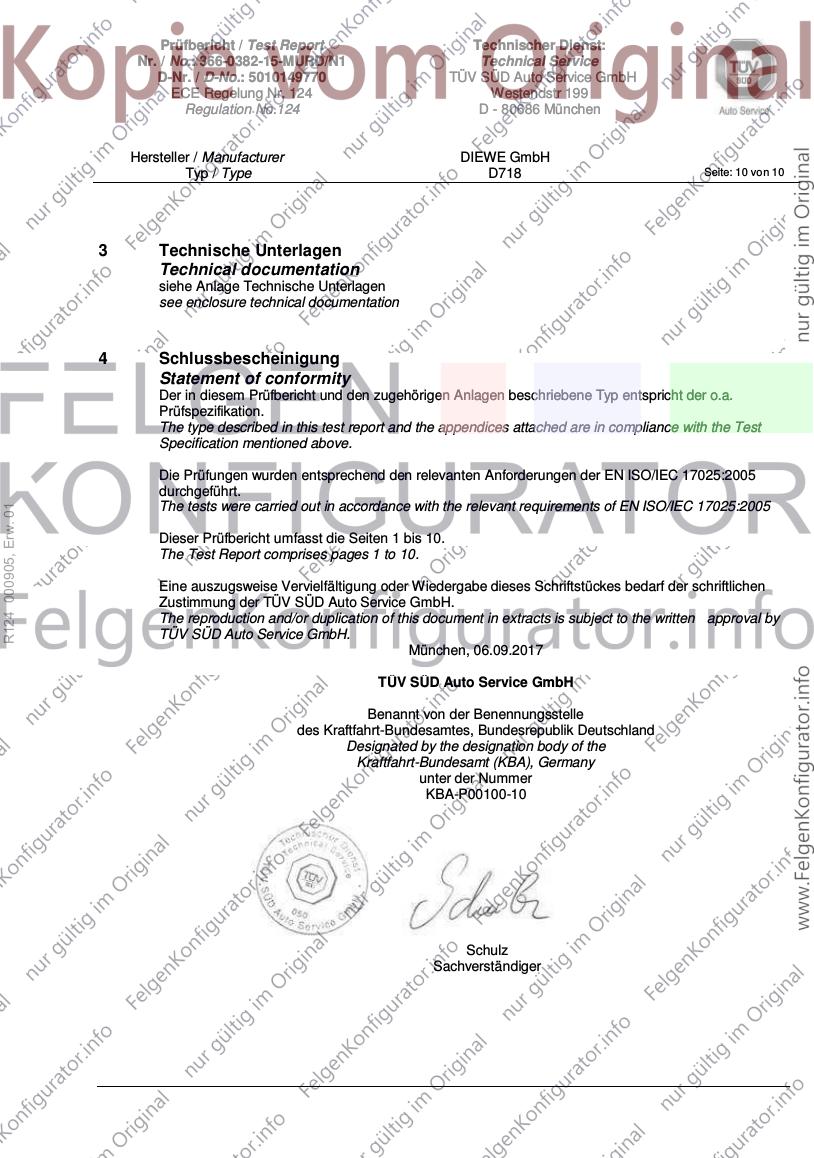

3 Technische Unterlagen
Technical documentation
siehe Anlage Technische Unterlagen
see enclosure technical documentation
4 Schlussbescheinigung
Statement of conformity
Der in diesem Prüfbericht und den zugehörigen Anlagen beschriebene Typ entspricht der o.a.
Prüfspezifikation.
The type described in this test report and the appendices attached are in compliance with the Test
Specification mentioned above.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005
durchgeführt.
The tests were carried out in accordance with the relevant requirements of EN ISO/IEC 17025:2005
R124 000905, Erw. 01
Dieser Prüfbericht umfasst die Seiten 1 bis 10.
The Test Report comprises pages 1 to 10.
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen
Zustimmung der TÜV SÜD Auto Service GmbH.
The reproduction and/or duplication of this document in extracts is subject to the written approval by
TÜV SÜD Auto Service GmbH.
München, 06.09.2017
TÜV SÜD Auto Service GmbH
Benannt von der Benennungsstelle
des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Designated by the designation body of the
Kraftfahrt-Bundesamt (KBA), Germany
unter der Nummer
KBA-P00100-10
Schulz
Sachverständiger
Anlage 1 / Appendix 1 Technischer Dienst:
Nr. / No.: 366-0382-15-MURD/N1 Technical Service
D-Nr. / D-No.: 354166/3000 TÜV SÜD Auto Service GmbH
ECE Regelung Nr. 124 Westendstr 199
Regulation No.124 D - 80686 München
Hersteller / Manufacturer DIEWE GmbH
Typ / Type D718 Seite: 1 von 1
Liste der Änderungen
List of modifications
Einzelheiten zum Antrag vom Datum 06.09.2017
More details for application of Date
Es wird berichtigt
Correction of
Es wird geändert
Modification of
Der Verwendungsbereich wird aktualisiert.
R124 000905, Erw. 01
Es wird hinzugefügt
Addition of
Die Radausführung 718SX-5108A50634 wird hinzugefügt.
Es entfällt
Deletion of
Anlage 2 - Technische Unterlagen
Prüfbericht 366-0382-15-MURD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 00 0905
ANLAGE: Technische Unterlagen Radtyp: D718
Hersteller: DIEWE GmbH Stand: 06.09.2017
__________________________________________________________________________________________________________________
Seite: 1 von 1
Der Begutachtung zugrunde liegende Unterlagen:
Bezeichnung Unterlagen Datum / Änderung / Datum
Festigkeit 722-QL15-R01 ver.0 12.10.2015
Korrosionsprüfung 15 06 0562P 06.07.2015
Materialprüfung 15 09 0937 23.09.2015
Radbeschreibung D718 27.07.2017
Radzeichnung Basis D718 7,5x18 NF 20.05.2015
9.1 Verwendungsbereich 366-0382-15-MURD/N1 Anlage 1 06.09.2017
9.2 Verwendungsbereich 366-0382-15-MURD/N1 Anlage 2 06.09.2017
9.3 Verwendungsbereich 366-0382-15-MURD/N1 Anlage 3 06.09.2017
9.4 Verwendungsbereich 366-0382-15-MURD/N1 Anlage 4 06.09.2017
9.5 Verwendungsbereich 366-0382-15-MURD/N1 Anlage 5 06.09.2017
9.6 Verwendungsbereich 366-0382-15-MURD/N1 Anlage 6 06.09.2017
9.7 Verwendungsbereich 366-0382-15-MURD/N1 Anlage 9.7 06.09.2017
R124 000905, Erw. 01
TÜV SÜD Auto Service GmbH WESTENDSTR 199 80686 MÜNCHEN

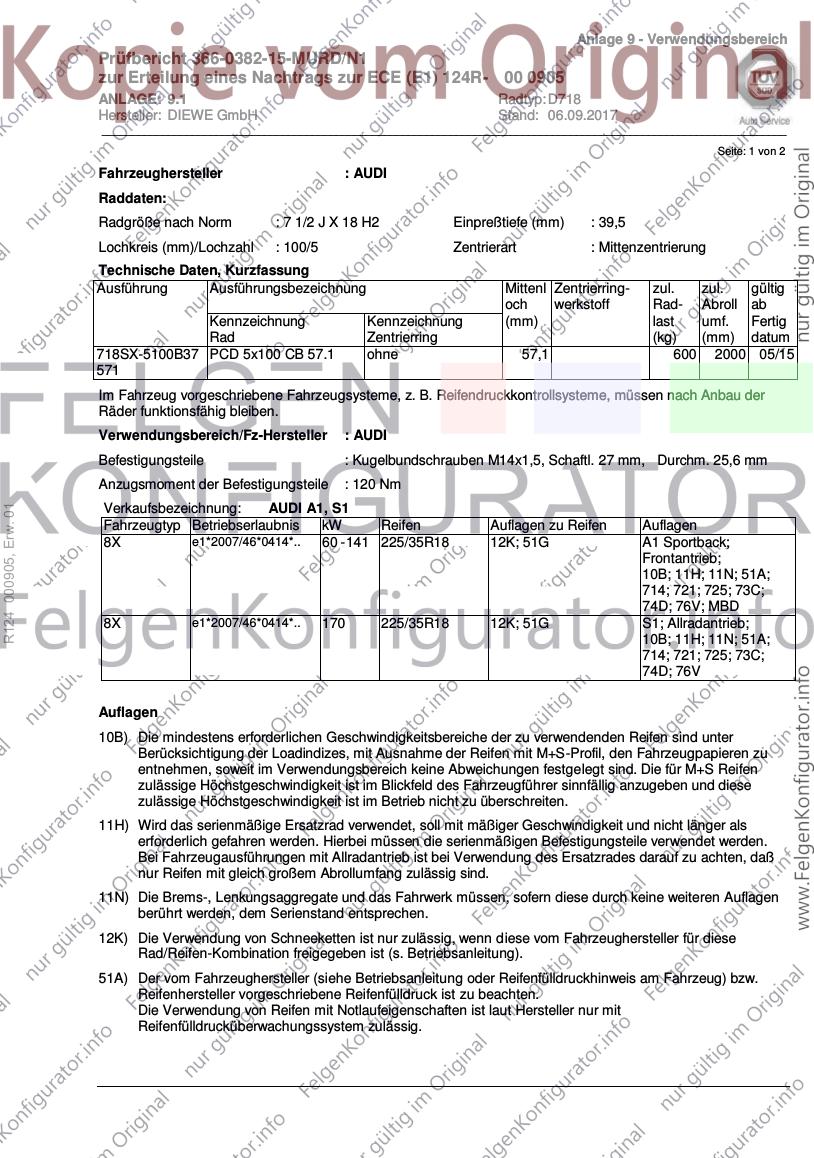

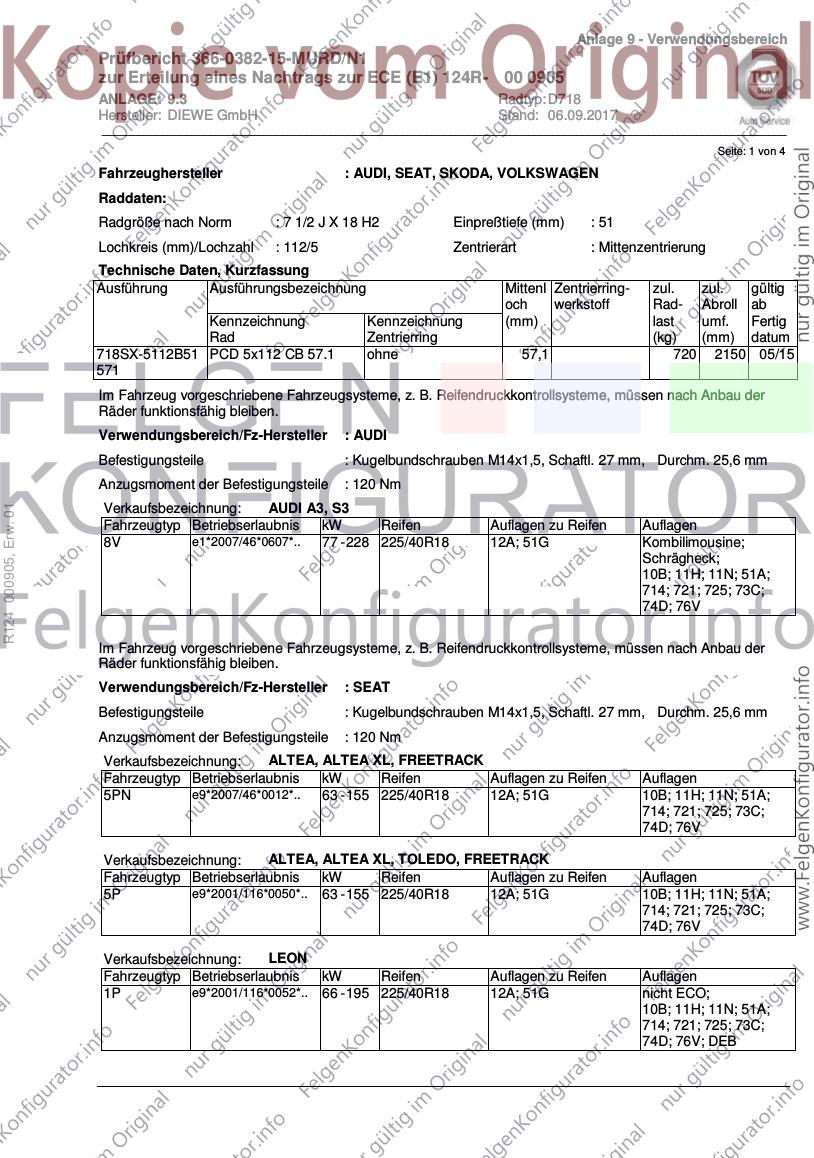

Anlage 9 - Verwendungsbereich
Prüfbericht 366-0382-15-MURD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 00 0905
ANLAGE: 9.1 Radtyp: D718
Hersteller: DIEWE GmbH Stand: 06.09.2017
__________________________________________________________________________________________________________________
Seite: 1 von 2
Fahrzeughersteller : AUDI
Raddaten:
Radgröße nach Norm : 7 1/2 J X 18 H2 Einpreßtiefe (mm) : 39,5
Lochkreis (mm)/Lochzahl : 100/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
718SX-5100B37 PCD 5x100 CB 57.1 ohne 57,1 600 2000 05/15
571
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : AUDI
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: AUDI A1, S1
R124 000905, Erw. 01
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8X e1*2007/46*0414*.. 60 - 141 225/35R18 12K; 51G A1 Sportback;
Frontantrieb;
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V; MBD
8X e1*2007/46*0414*.. 170 225/35R18 12K; 51G S1; Allradantrieb;
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11N) Die Brems-, Lenkungsaggregate und das Fahrwerk müssen, sofern diese durch keine weiteren Auflagen
berührt werden, dem Serienstand entsprechen.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0382-15-MURD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 00 0905
ANLAGE: 9.1 Radtyp: D718
Hersteller: DIEWE GmbH Stand: 06.09.2017
__________________________________________________________________________________________________________________
Seite: 2 von 2

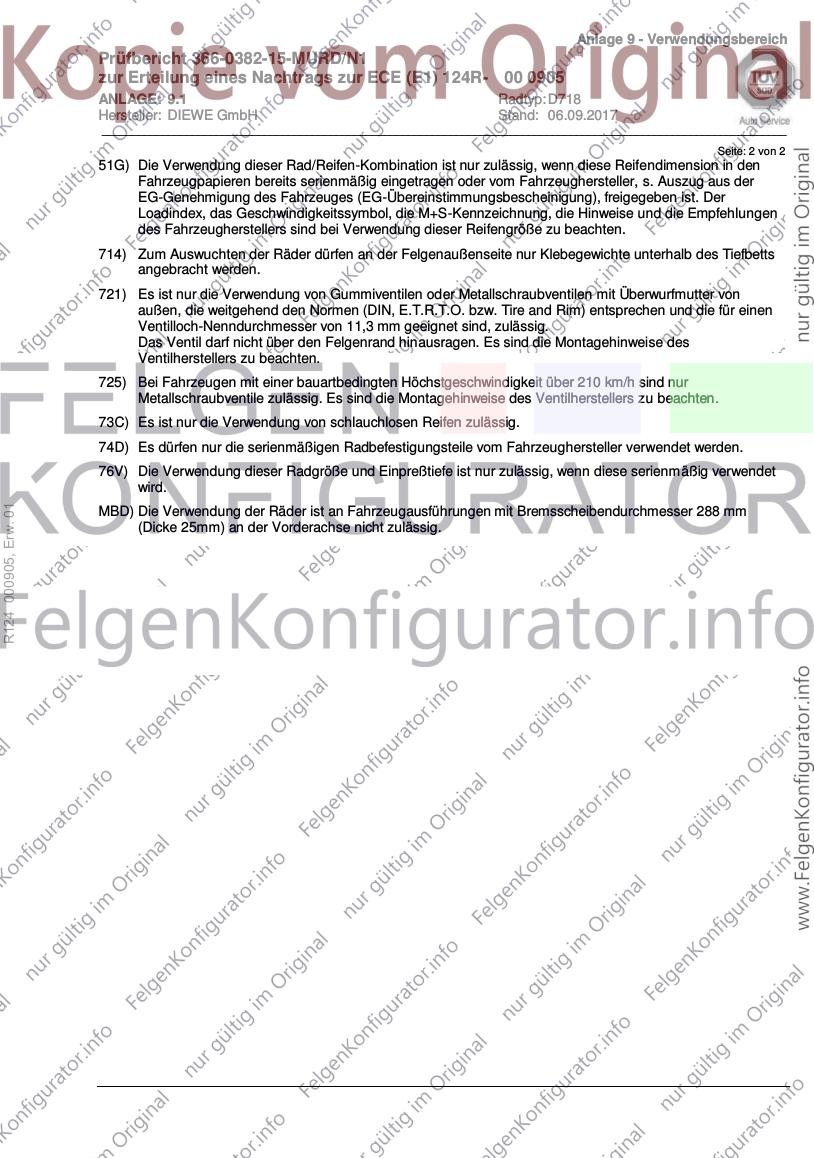

51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
714) Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des Tiefbetts
angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.

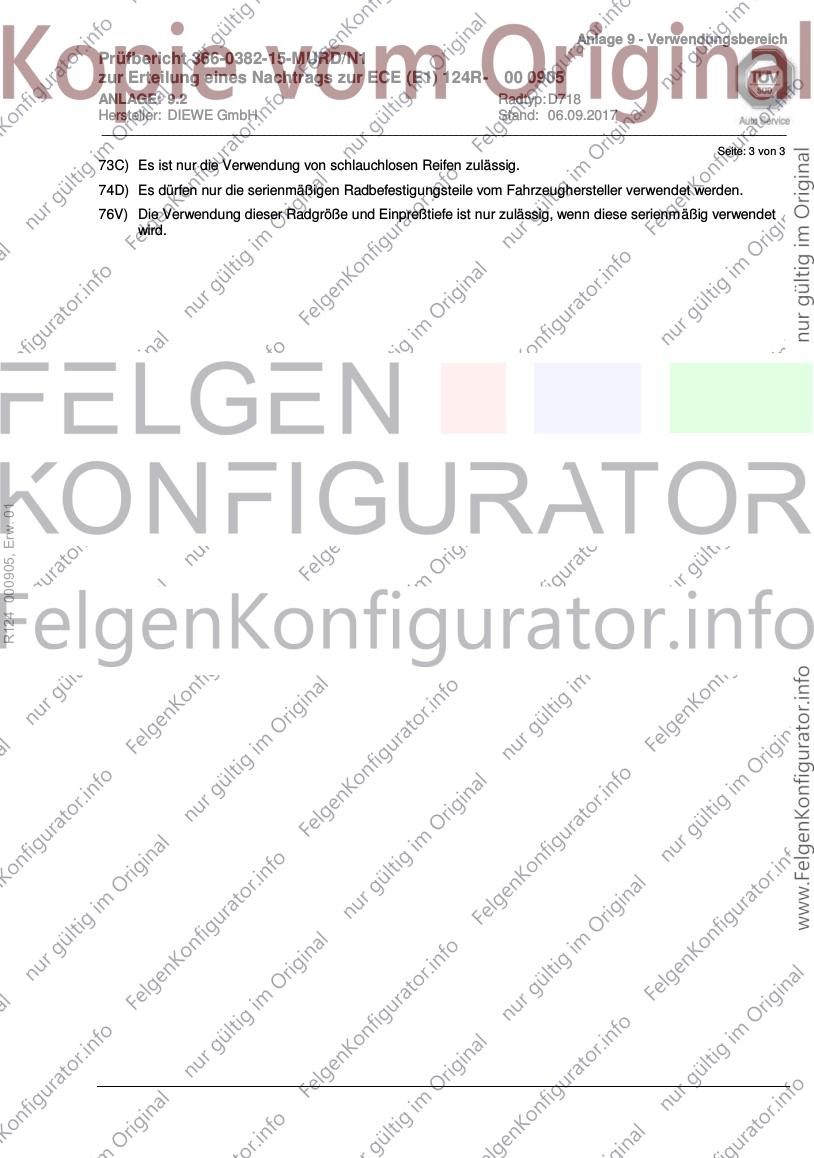

73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
76V) Die Verwendung dieser Radgröße und Einpreßtiefe ist nur zulässig, wenn diese serienmäßig verwendet
wird.
R124 000905, Erw. 01
MBD) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 288 mm
(Dicke 25mm) an der Vorderachse nicht zulässig.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0382-15-MURD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 00 0905
ANLAGE: 9.2 Radtyp: D718
Hersteller: DIEWE GmbH Stand: 06.09.2017
__________________________________________________________________________________________________________________
Seite: 1 von 3
Fahrzeughersteller : FORD
Raddaten:
Radgröße nach Norm : 7 1/2 J X 18 H2 Einpreßtiefe (mm) : 52,5
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
718SX-5108A52 PCD 5x108 CB 63.4 ohne 63,4 720 2150 05/15
634
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : FORD
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : DA3; DB3
120 Nm ( Nur C-MAX ) Nm für Typ : DM2; DM2-CNG
R124 000905, Erw. 01
130 Nm für Typ : DA3-CNG; DA3-LPG
130 Nm ( Nur Kuga ab Modeljahr 2013 ) Nm für Typ : DM2
130 Nm ( Nur Kuga bis Modeljahr 2012 ) Nm für Typ : DM2
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DA3 e13*2001/116*0144*.. 59 - 107 225/40R18 12K; 51G 10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
DA3-CNG e13*2001/116*1017*.. 91 - 107 225/40R18 12K; 51G 10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
DA3-LPG e13*2001/116*0999*.. 103 - 107 225/40R18 12K; 51G 10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
DB3 e13*2001/116*0157*.. 59 - 107 225/40R18 12K; 51G nur bis
e13*2001/116*0157*08;
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
DB3 e13*2001/116*0157*.. 74 - 107 225/40R18 Cabrio; 12K; 51G ab
e13*2001/116*0157*09;
Cabrio; Stufenheck;
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
Verkaufsbezeichnung: FORD C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2-CNG e13*2001/116*1018*.. 91 - 107 225/40R18 12K; 51G 10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0382-15-MURD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 00 0905
ANLAGE: 9.2 Radtyp: D718
Hersteller: DIEWE GmbH Stand: 06.09.2017
__________________________________________________________________________________________________________________
Seite: 2 von 3
Verkaufsbezeichnung: FORD C-MAX / KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 66 - 107 225/40R18 12K; 51G Nur C-MAX;
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
DM2 e13*2001/116*0109*.. 85 - 134 235/50R18 12K; 51G Nur Kuga ab
Modelljahr 2013;
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
DM2 e13*2001/116*0109*.. 100 - 147 235/50R18 12K; 51G Nur Kuga bis
Modelljahr 2012;
Allradantrieb;
Frontantrieb;
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
R124 000905, Erw. 01
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11N) Die Brems-, Lenkungsaggregate und das Fahrwerk müssen, sofern diese durch keine weiteren Auflagen
berührt werden, dem Serienstand entsprechen.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
714) Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des Tiefbetts
angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0382-15-MURD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 00 0905
ANLAGE: 9.2 Radtyp: D718
Hersteller: DIEWE GmbH Stand: 06.09.2017
__________________________________________________________________________________________________________________
Seite: 3 von 3
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
76V) Die Verwendung dieser Radgröße und Einpreßtiefe ist nur zulässig, wenn diese serienmäßig verwendet
wird.
R124 000905, Erw. 01
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0382-15-MURD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 00 0905
ANLAGE: 9.3 Radtyp: D718
Hersteller: DIEWE GmbH Stand: 06.09.2017
__________________________________________________________________________________________________________________
Seite: 1 von 4
Fahrzeughersteller : AUDI, SEAT, SKODA, VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 7 1/2 J X 18 H2 Einpreßtiefe (mm) : 51
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
718SX-5112B51 PCD 5x112 CB 57.1 ohne 57,1 720 2150 05/15
571
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : AUDI
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: AUDI A3, S3
R124 000905, Erw. 01
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8V e1*2007/46*0607*.. 77 - 228 225/40R18 12A; 51G Kombilimousine;
Schrägheck;
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : SEAT
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: ALTEA, ALTEA XL, FREETRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5PN e9*2007/46*0012*.. 63 - 155 225/40R18 12A; 51G 10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
Verkaufsbezeichnung: ALTEA, ALTEA XL, TOLEDO, FREETRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5P e9*2001/116*0050*.. 63 - 155 225/40R18 12A; 51G 10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
Verkaufsbezeichnung: LEON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1P e9*2001/116*0052*.. 66 - 195 225/40R18 12A; 51G nicht ECO;
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V; DEB
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0382-15-MURD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 00 0905
ANLAGE: 9.3 Radtyp: D718
Hersteller: DIEWE GmbH Stand: 06.09.2017
__________________________________________________________________________________________________________________
Seite: 2 von 4
Verkaufsbezeichnung: LEON / LEON SC / LEON ST / LEON X-PERIENCE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5F e9*2007/46*0094*.. 63 - 206 225/40R18 12K; 51G 10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : SKODA
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: SKODA OCTAVIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1Z e11*2001/116*0230*.. 125 - 147 225/40R18 12A; 51G Nicht Octavia Scout;
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
1Z e11*2007/46*0012*.. 125 - 147 225/40R18 12A; 51G Nicht Octavia Scout;
R124 000905, Erw. 01
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
5E e11*2007/46*0243*.. 63 - 169 225/40R18 12A; 51G nicht Octavia Scout;
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
5E e11*2007/46*0244*.. 63 - 169 225/40R18 12A; 51G nicht Octavia Scout;
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1K e1*2001/116*0242*.. 55 - 199 225/40R18 12A; 51G 10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1K e1*2007/46*0490*.. 66 - 118 225/40R18 12A; 51G 10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0382-15-MURD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 00 0905
ANLAGE: 9.3 Radtyp: D718
Hersteller: DIEWE GmbH Stand: 06.09.2017
__________________________________________________________________________________________________________________
Seite: 3 von 4
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN, E-GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AU e1*2007/46*0623*.. 63 - 228 225/40R18 12A; 51G 10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN, GOLF ALLTRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AUV e1*2007/46*0627*.. 63 - 228 225/40R18 12K; 51G ab
e1*2007/46*0627*01;
nicht Golf Alltrack;
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V; 77E
AUV e1*2007/46*0627*.. 63 - 135 225/40R18 12A; 51G nicht Golf Alltrack;
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
Verkaufsbezeichnung: GOLF PLUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R124 000905, Erw. 01
1KP e1*2001/116*0304*.. 59 - 118 225/40R18 12A; 51G Nicht CrossGolf; Ab
e1*2001/116*0304*14;
Sportfahrwerk;
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
1KP e1*2001/116*0304*.. 55 - 125 225/40R18 12A; 51G Nur Golf Plus; Nur
bis
e1*2001/116*0304*13;
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
Verkaufsbezeichnung: JETTA, BEETLE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
16 e1*2007/46*0539*.. 77 - 155 225/40R18 12A; 51G Nur Jetta
(Stufenheck);
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
Verkaufsbezeichnung: JETTA, GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KM e1*2001/116*0328*.. 59 - 147 225/40R18 12A; 51G 10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0382-15-MURD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 00 0905
ANLAGE: 9.3 Radtyp: D718
Hersteller: DIEWE GmbH Stand: 06.09.2017
__________________________________________________________________________________________________________________
Seite: 4 von 4
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11N) Die Brems-, Lenkungsaggregate und das Fahrwerk müssen, sofern diese durch keine weiteren Auflagen
berührt werden, dem Serienstand entsprechen.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
R124 000905, Erw. 01
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
714) Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des Tiefbetts
angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
76V) Die Verwendung dieser Radgröße und Einpreßtiefe ist nur zulässig, wenn diese serienmäßig verwendet
wird.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
DEB) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 345mm an der
Vorderachse nicht zulässig
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0382-15-MURD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 00 0905
ANLAGE: 9.4 Radtyp: D718
Hersteller: DIEWE GmbH Stand: 06.09.2017
__________________________________________________________________________________________________________________
Seite: 1 von 2
Fahrzeughersteller : VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 7 1/2 J X 18 H2 Einpreßtiefe (mm) : 49
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
718SX-5112B49 PCD 5x112 CB 57.1 ohne 57,1 720 2150 05/15
571
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN, E-GOLF
R124 000905, Erw. 01
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AU e1*2007/46*0623*.. 110 - 228 225/40R18 12K; 51G Golf 7;
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN, GOLF ALLTRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AUV e1*2007/46*0627*.. 135 - 228 225/40R18 12K; 51G ab
213 - 228 225/40R18 M+S 51G e1*2007/46*0627*01;
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V; 77E
Verkaufsbezeichnung: TOURAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1T e1*2001/116*0211*.. 75 - 125 225/40R18 12K; 51G nicht CrossTouran;
bis
e1*2001/116*0211*22;
Radhausverbreiterung;
Sportfahrwerk;
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
1T e1*2001/116*0211*.. 66 - 125 225/40R18 12K; 51G ab
e1*2001/116*0211*23;
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0382-15-MURD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 00 0905
ANLAGE: 9.4 Radtyp: D718
Hersteller: DIEWE GmbH Stand: 06.09.2017
__________________________________________________________________________________________________________________
Seite: 2 von 2
Verkaufsbezeichnung: TOURAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1T e1*2007/46*0357*.. 77 - 130 225/40R18 12K; 51G ab
e1*2007/46*0357*02;
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11N) Die Brems-, Lenkungsaggregate und das Fahrwerk müssen, sofern diese durch keine weiteren Auflagen
berührt werden, dem Serienstand entsprechen.
R124 000905, Erw. 01
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
714) Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des Tiefbetts
angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
76V) Die Verwendung dieser Radgröße und Einpreßtiefe ist nur zulässig, wenn diese serienmäßig verwendet
wird.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.

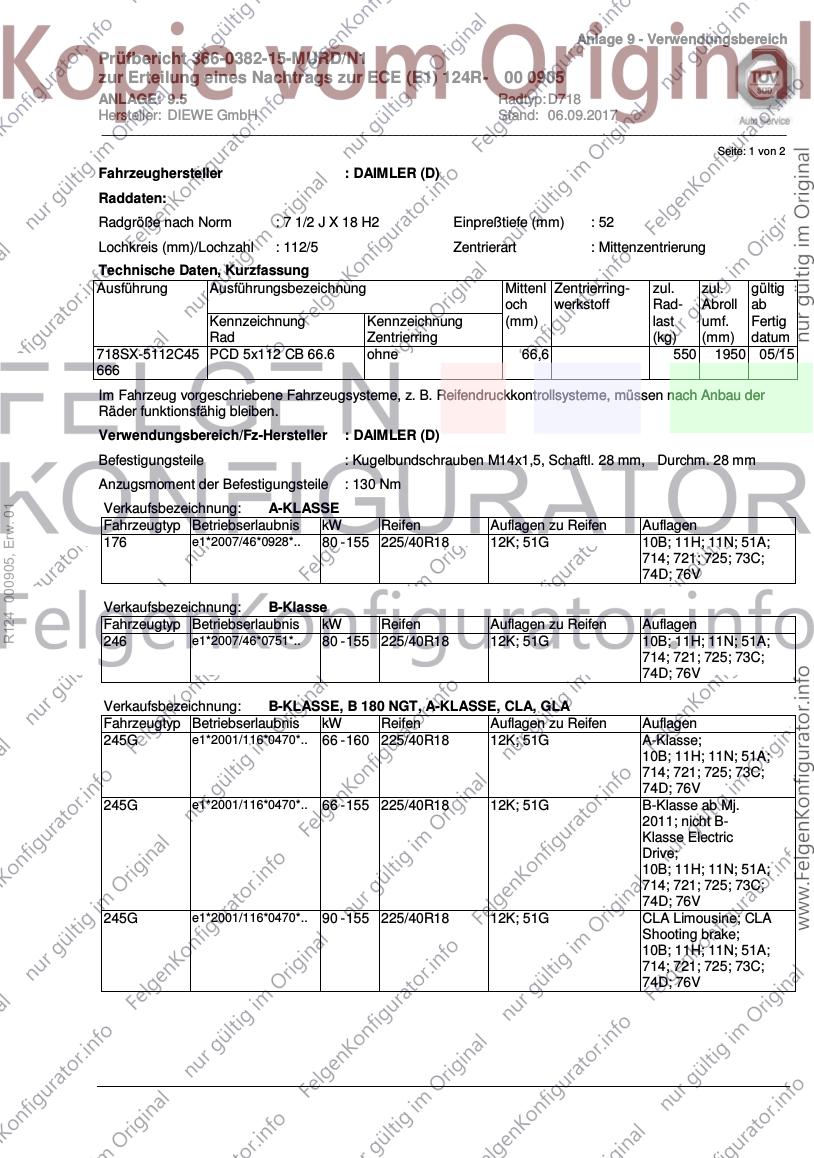

Anlage 9 - Verwendungsbereich
Prüfbericht 366-0382-15-MURD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 00 0905
ANLAGE: 9.5 Radtyp: D718
Hersteller: DIEWE GmbH Stand: 06.09.2017
__________________________________________________________________________________________________________________
Seite: 1 von 2
Fahrzeughersteller : DAIMLER (D)
Raddaten:
Radgröße nach Norm : 7 1/2 J X 18 H2 Einpreßtiefe (mm) : 52
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
718SX-5112C45 PCD 5x112 CB 66.6 ohne 66,6 550 1950 05/15
666
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : DAIMLER (D)
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 28 mm, Durchm. 28 mm
Anzugsmoment der Befestigungsteile : 130 Nm
Verkaufsbezeichnung: A-KLASSE
R124 000905, Erw. 01
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
176 e1*2007/46*0928*.. 80 - 155 225/40R18 12K; 51G 10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
Verkaufsbezeichnung: B-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
246 e1*2007/46*0751*.. 80 - 155 225/40R18 12K; 51G 10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
Verkaufsbezeichnung: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245G e1*2001/116*0470*.. 66 - 160 225/40R18 12K; 51G A-Klasse;
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
245G e1*2001/116*0470*.. 66 - 155 225/40R18 12K; 51G B-Klasse ab Mj.
2011; nicht B-
Klasse Electric
Drive;
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
245G e1*2001/116*0470*.. 90 - 155 225/40R18 12K; 51G CLA Limousine; CLA
Shooting brake;
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V

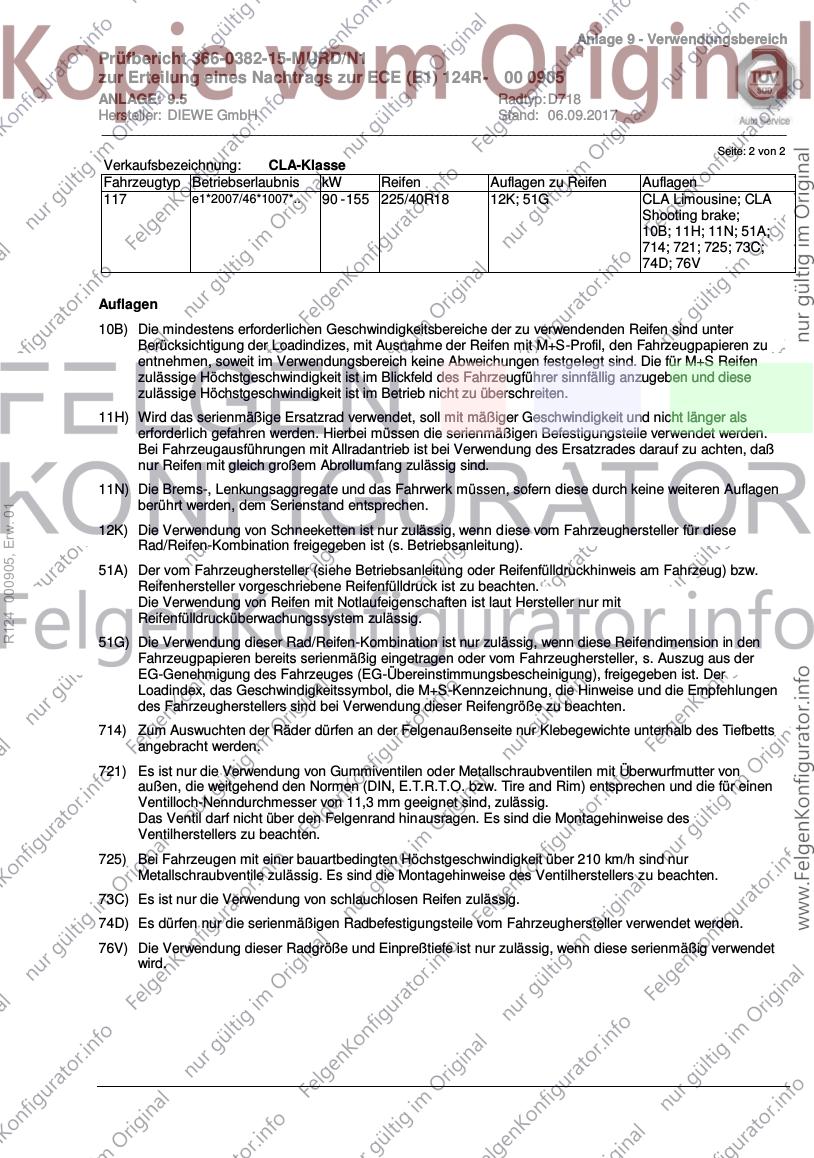

Anlage 9 - Verwendungsbereich
Prüfbericht 366-0382-15-MURD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 00 0905
ANLAGE: 9.5 Radtyp: D718
Hersteller: DIEWE GmbH Stand: 06.09.2017
__________________________________________________________________________________________________________________
Seite: 2 von 2
Verkaufsbezeichnung: CLA-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
117 e1*2007/46*1007*.. 90 - 155 225/40R18 12K; 51G CLA Limousine; CLA
Shooting brake;
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11N) Die Brems-, Lenkungsaggregate und das Fahrwerk müssen, sofern diese durch keine weiteren Auflagen
berührt werden, dem Serienstand entsprechen.
R124 000905, Erw. 01
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
714) Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des Tiefbetts
angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
76V) Die Verwendung dieser Radgröße und Einpreßtiefe ist nur zulässig, wenn diese serienmäßig verwendet
wird.

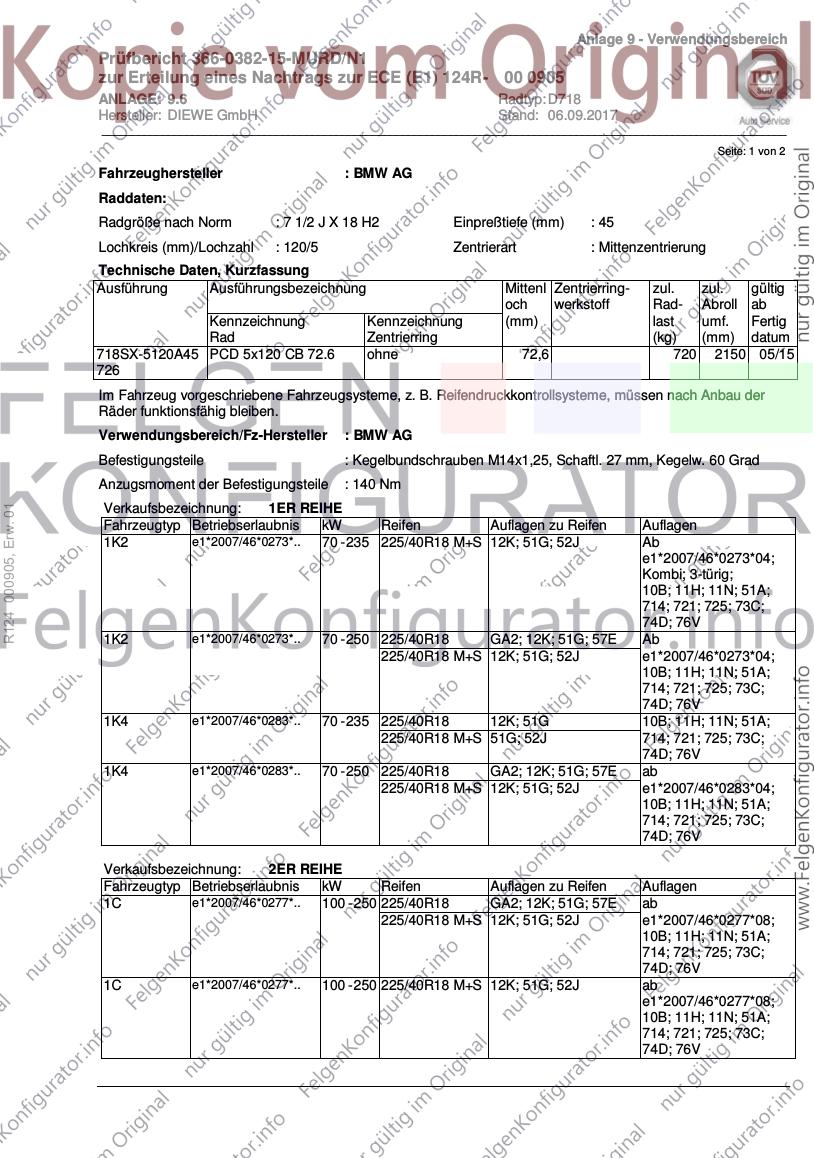

Anlage 9 - Verwendungsbereich
Prüfbericht 366-0382-15-MURD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 00 0905
ANLAGE: 9.6 Radtyp: D718
Hersteller: DIEWE GmbH Stand: 06.09.2017
__________________________________________________________________________________________________________________
Seite: 1 von 2
Fahrzeughersteller : BMW AG
Raddaten:
Radgröße nach Norm : 7 1/2 J X 18 H2 Einpreßtiefe (mm) : 45
Lochkreis (mm)/Lochzahl : 120/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
718SX-5120A45 PCD 5x120 CB 72.6 ohne 72,6 720 2150 05/15
726
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : BMW AG
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 27 mm, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 140 Nm
Verkaufsbezeichnung: 1ER REIHE
R124 000905, Erw. 01
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1K2 e1*2007/46*0273*.. 70 - 235 225/40R18 M+S 12K; 51G; 52J Ab
e1*2007/46*0273*04;
Kombi; 3-türig;
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
1K2 e1*2007/46*0273*.. 70 - 250 225/40R18 GA2; 12K; 51G; 57E Ab
225/40R18 M+S 12K; 51G; 52J e1*2007/46*0273*04;
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
1K4 e1*2007/46*0283*.. 70 - 235 225/40R18 12K; 51G 10B; 11H; 11N; 51A;
225/40R18 M+S 51G; 52J 714; 721; 725; 73C;
74D; 76V
1K4 e1*2007/46*0283*.. 70 - 250 225/40R18 GA2; 12K; 51G; 57E ab
225/40R18 M+S 12K; 51G; 52J e1*2007/46*0283*04;
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
Verkaufsbezeichnung: 2ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1C e1*2007/46*0277*.. 100 - 250 225/40R18 GA2; 12K; 51G; 57E ab
225/40R18 M+S 12K; 51G; 52J e1*2007/46*0277*08;
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
1C e1*2007/46*0277*.. 100 - 250 225/40R18 M+S 12K; 51G; 52J ab
e1*2007/46*0277*08;
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V

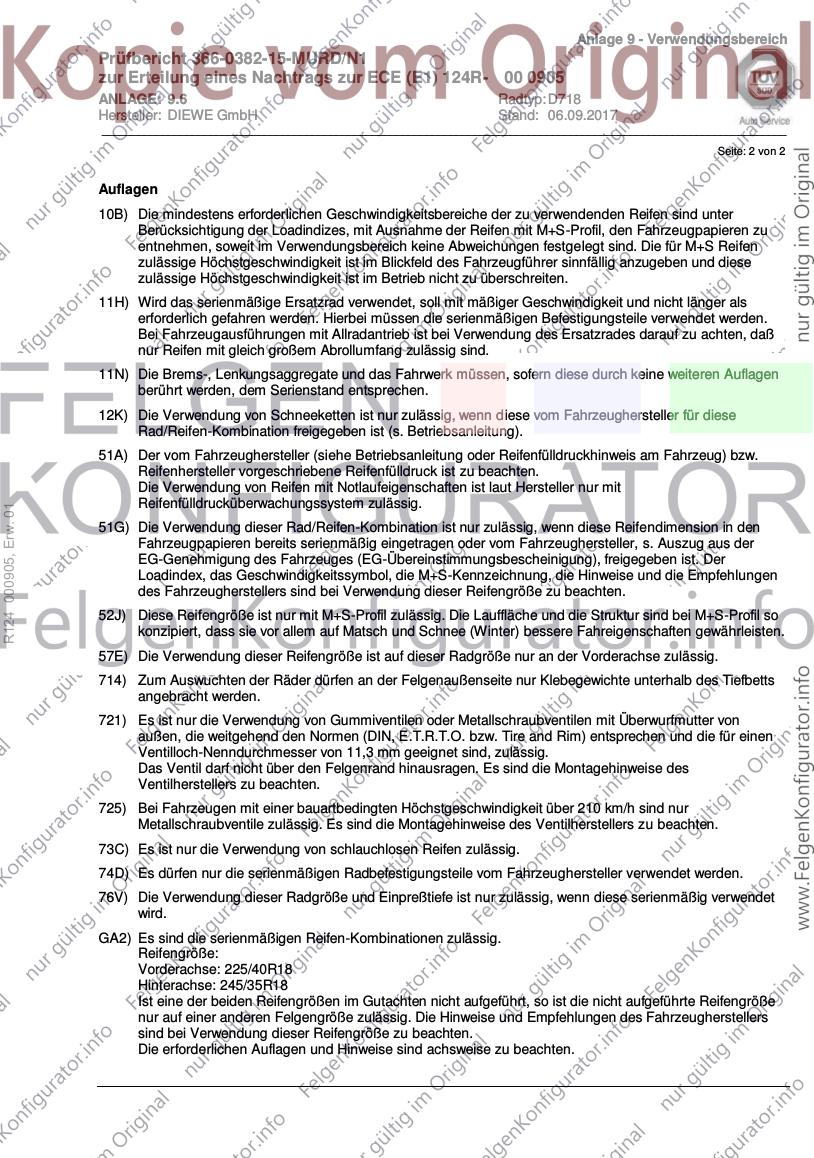

Anlage 9 - Verwendungsbereich
Prüfbericht 366-0382-15-MURD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 00 0905
ANLAGE: 9.6 Radtyp: D718
Hersteller: DIEWE GmbH Stand: 06.09.2017
__________________________________________________________________________________________________________________
Seite: 2 von 2
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11N) Die Brems-, Lenkungsaggregate und das Fahrwerk müssen, sofern diese durch keine weiteren Auflagen
berührt werden, dem Serienstand entsprechen.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
R124 000905, Erw. 01
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
57E) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Vorderachse zulässig.
714) Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des Tiefbetts
angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
76V) Die Verwendung dieser Radgröße und Einpreßtiefe ist nur zulässig, wenn diese serienmäßig verwendet
wird.
GA2) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Reifengröße:
Vorderachse: 225/40R18
Hinterachse: 245/35R18
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0382-15-MURD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 00 0905
ANLAGE: 9.7 Radtyp: D718
Hersteller: DIEWE GmbH Stand: 06.09.2017
__________________________________________________________________________________________________________________
Seite: 1 von 2
Fahrzeughersteller : VOLVO, VOLVO CAR CORPORATION
Raddaten:
Radgröße nach Norm : 7 1/2 J X 18 H2 Einpreßtiefe (mm) : 50,5
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
718SX-5108A50 PCD 5x108 CB 63.4 ohne 63,4 691 2254 07/17
634
718SX-5108A50 PCD 5x108 CB 63.4 ohne 63,4 711 2181 07/17
634
718SX-5108A50 PCD 5x108 CB 63.4 ohne 63,4 720 2150 07/17
634
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : VOLVO, VOLVO CAR CORPORATION
R124 000905, Erw. 01
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 34 mm, Kegelw. 60 Grad,
für Typ : P; (Kegelbund lose)
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 34 mm, Kegelw. 60 Grad, für
Typ : U
Anzugsmoment der Befestigungsteile : 140 Nm
Verkaufsbezeichnung: S90, V90, V90 Cross Country
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P e4*2007/46*1067*.. 140 - 235 235/55R18 12K; 51G V90 Cross Country;
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 75I; 76V; 77E
Verkaufsbezeichnung: XC60, XC60 T8 Twin Engine
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
U e4*2007/46*1220*.. 140 - 235 235/60R18 12K; 51G 10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V; 77E
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.

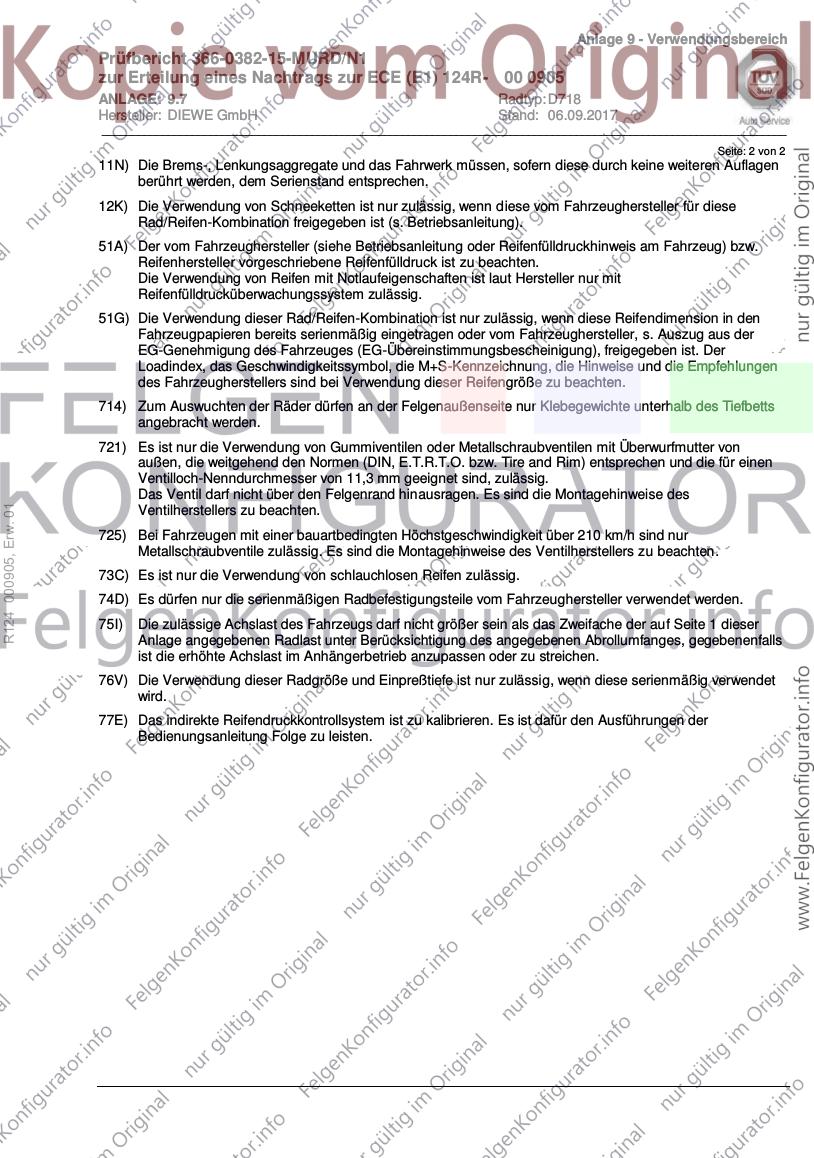

Anlage 9 - Verwendungsbereich
Prüfbericht 366-0382-15-MURD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 00 0905
ANLAGE: 9.7 Radtyp: D718
Hersteller: DIEWE GmbH Stand: 06.09.2017
__________________________________________________________________________________________________________________
Seite: 2 von 2
11N) Die Brems-, Lenkungsaggregate und das Fahrwerk müssen, sofern diese durch keine weiteren Auflagen
berührt werden, dem Serienstand entsprechen.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
714) Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des Tiefbetts
angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
R124 000905, Erw. 01
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76V) Die Verwendung dieser Radgröße und Einpreßtiefe ist nur zulässig, wenn diese serienmäßig verwendet
wird.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
j
TÜV SÜD Auto Service GmbH · Westendstraße 199 · 80686 München · Deutschland
Kraftfahrt Bundesamt
24932 Flensburg
Ihre Zeichen / Nachricht vom Unsere Zeichen / Name Tel.-Durchwahl / E-Mail Fax-Durchwahl Datum Seite
SZ 089 32950-697 089 32950-688 22.09.2017 1 von 1
Gernot Schulz Gernot.Schulz@tuev-sued.de
R124 000905, Erw. 01
ECE-Gutachten 366-0382-15-MURD/N1 über LM-Sonderräder Typ D718 der Firma DIEWE
GmbH, Industriestr. 21, 86438 Kissing.
Sehr geehrte Damen und Herren,
als Anlage senden wir Ihnen unser obengenanntes Gutachten mit Unterlagen.
Mit freundlichen Grüßen
Schulz
Anlage: Gutachten
Antrag der Firma
Sitz: Stuttgart Aufsichtsrat: Telefon: +49 89 32950-50
Amtsgericht Stuttgart HRB 18 513 Prof. Dr.-Ing. Axel Stepken (Vors.) Telefax: +49 89 32950-605 TÜV SÜD Auto Service GmbH
Ust-IdNr. DE177565595 Geschäftsführung: www.tuev-sued.de Westendstraße 199
Informationen gemäß § 2 Abs. 1 DL-InfoV Patrick Fruth (Sprecher) 80686 München
unter www.tuev-sued.de/impressum Dipl.-Kfm. Jürgen Immer Deutschland
R124 000905, Erw. 01
R124 000905, Erw. 01
R124 000905, Erw. 01
