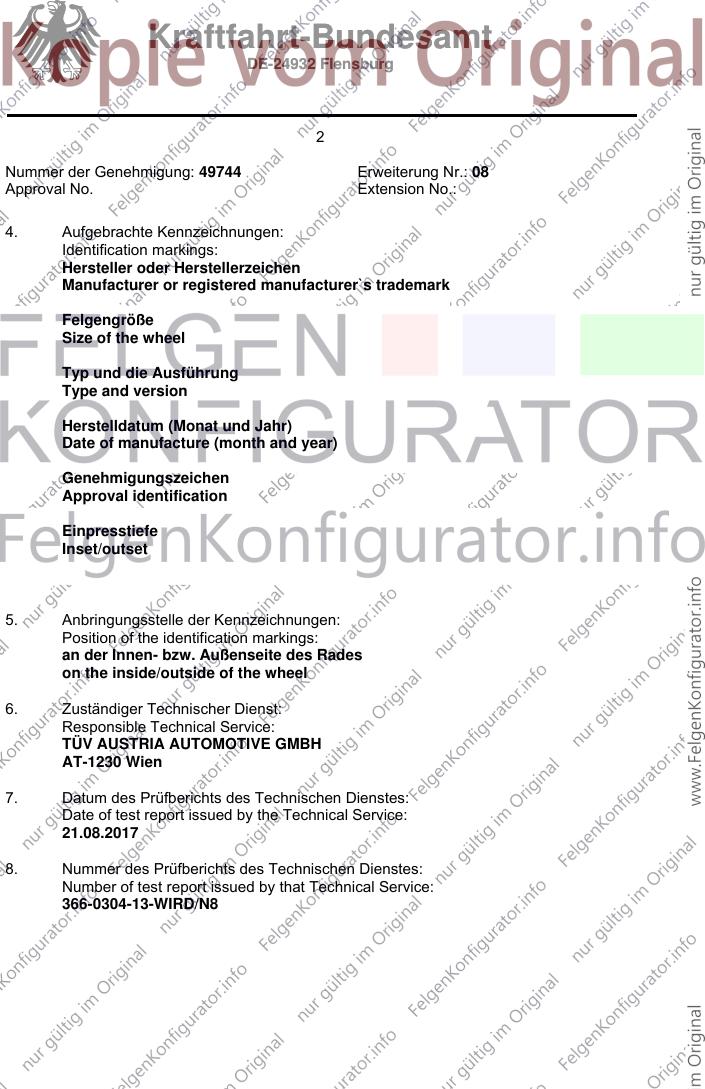

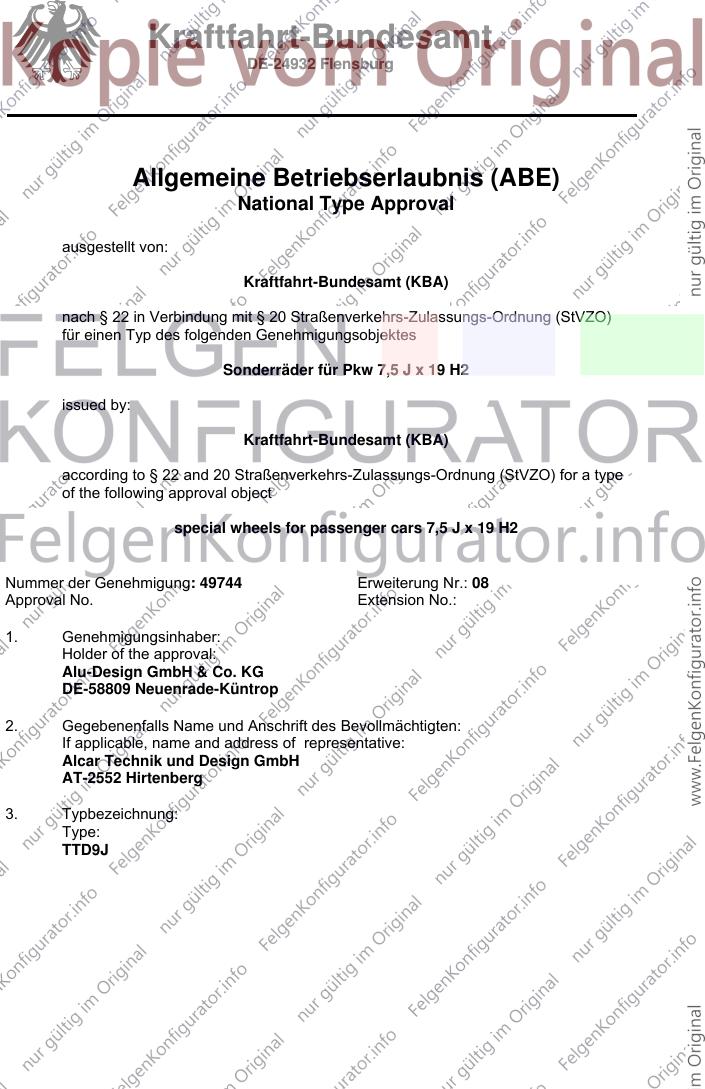

Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 7,5 J x 19 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
special wheels for passenger cars 7,5 J x 19 H2
Nummer der Genehmigung: 49744 Erweiterung Nr.: 08
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
Alu-Design GmbH & Co. KG
DE-58809 Neuenrade-Küntrop
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Alcar Technik und Design GmbH
AT-2552 Hirtenberg
3. Typbezeichnung:
Type:
TTD9J
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 49744 Erweiterung Nr.: 08
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
TÜV AUSTRIA AUTOMOTIVE GMBH
AT-1230 Wien
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
21.08.2017
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
366-0304-13-WIRD/N8
Kraftfahrt-Bundesamt
DE-24932 Flensburg

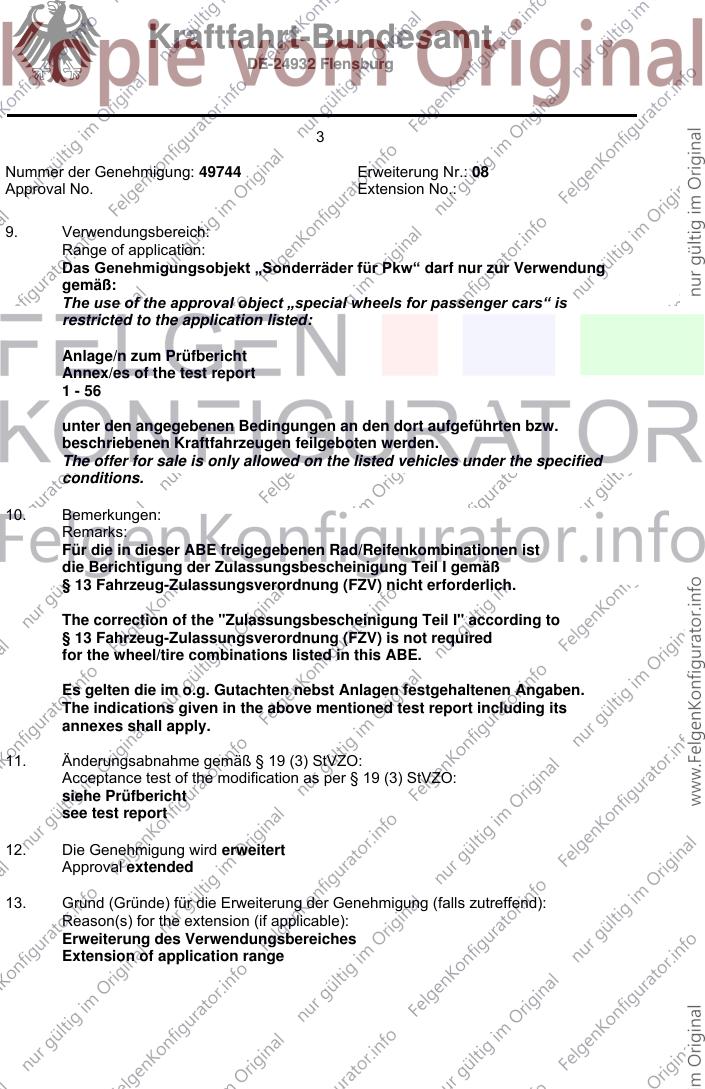

3
Nummer der Genehmigung: 49744 Erweiterung Nr.: 08
Approval No. Extension No.:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 56
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erweitert
Approval extended
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Erweiterung des Verwendungsbereiches
Extension of application range
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 49744 Erweiterung Nr.: 08
Approval No. Extension No.:
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 11.09.2017
Date:
16. Unterschrift: Im Auftrag
Signature:
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 49744 Erweiterung Nr.: 08
Approval No. Extension No.:
Ausgabedatum: 25.02.2014 letztes Änderungsdatum: 11.09.2017
Date of issue: last date of amendment:
1. Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
2. Beschreibungsbogen Nr.: Datum:
Information document No.: Date
TTD9J 07.10.2013
TTD9J 10.02.2015
3. Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date
366-0304-13-WIRD 03.02.2014
366-0304-13-WIRD/N1 25.03.2014
366-0304-13-WIRD/N2 17.09.2014
366-0304-13-WIRD/N3 19.03.2015
366-0304-13-WIRD/N4 19.09.2015
366-0304-13-WIRD/N5 02.03.2016
366-0304-13-WIRD/N6 27.09.2016
366-0304-13-WIRD/N7 03.04.2017
366-0304-13-WIRD/N8 21.08.2017
4. Beschreibung der Änderungen:
Description of the changes
Erweiterung des Verwendungsbereiches
Extension of application range
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 49744*08
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 49744
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2

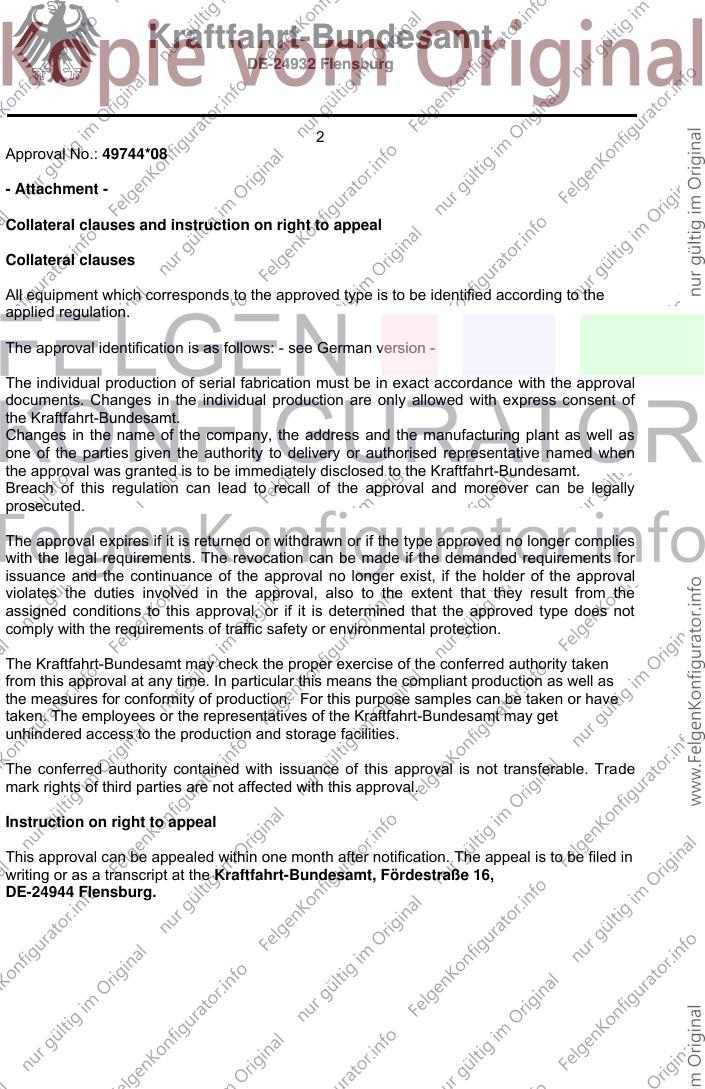

Approval No.: 49744*08
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
prosecuted.
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.

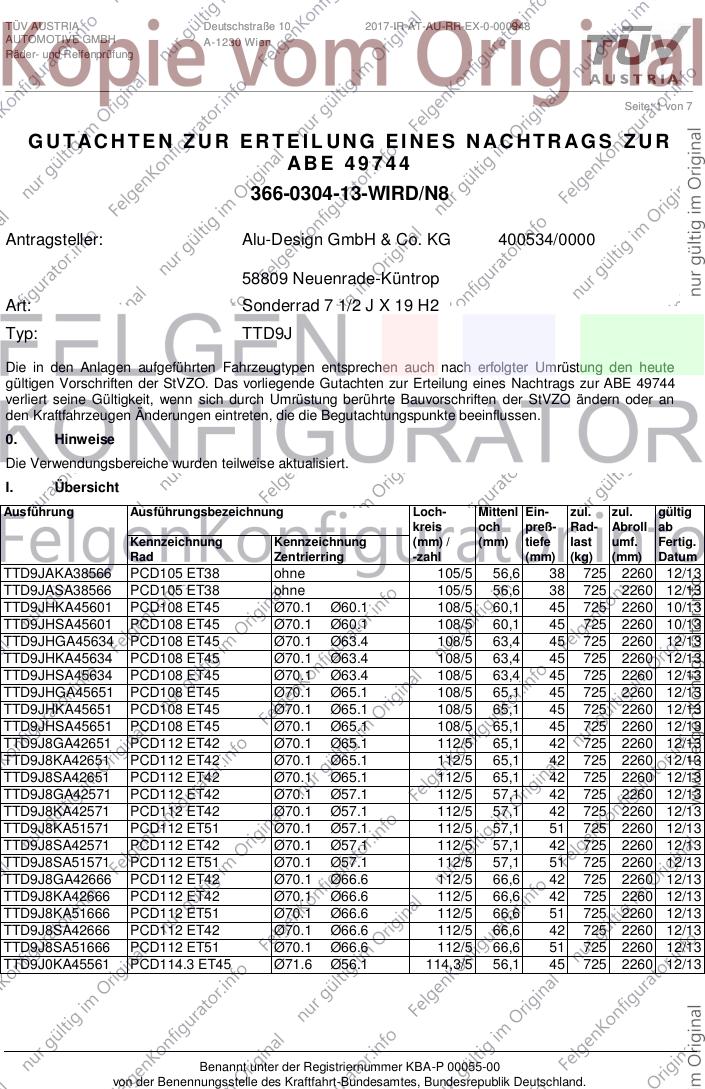

TÜV AUSTRIA Deutschstraße 10 2017-IR-AT-AU-RR-EX-0-000948
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung
Seite: 1 von 7
GUTACHTEN ZUR ERTEIL UNG EINES NACHTRAGS ZUR
ABE 49 744
366-0304-13-WIRD/N8
Antragsteller: Alu-Design GmbH & Co. KG 400534/0000
58809 Neuenrade-Küntrop
Art: Sonderrad 7 1/2 J X 19 H2
Typ: TTD9J
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 49744
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Die Verwendungsbereiche wurden teilweise aktualisiert.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
TTD9JAKA38566 PCD105 ET38 ohne 105/5 56,6 38 725 2260 12/13
TTD9JASA38566 PCD105 ET38 ohne 105/5 56,6 38 725 2260 12/13
TTD9JHKA45601 PCD108 ET45 Ø70.1 Ø60.1 108/5 60,1 45 725 2260 10/13
TTD9JHSA45601 PCD108 ET45 Ø70.1 Ø60.1 108/5 60,1 45 725 2260 10/13
TTD9JHGA45634 PCD108 ET45 Ø70.1 Ø63.4 108/5 63,4 45 725 2260 12/13
TTD9JHKA45634 PCD108 ET45 Ø70.1 Ø63.4 108/5 63,4 45 725 2260 12/13
TTD9JHSA45634 PCD108 ET45 Ø70.1 Ø63.4 108/5 63,4 45 725 2260 12/13
TTD9JHGA45651 PCD108 ET45 Ø70.1 Ø65.1 108/5 65,1 45 725 2260 12/13
TTD9JHKA45651 PCD108 ET45 Ø70.1 Ø65.1 108/5 65,1 45 725 2260 12/13
TTD9JHSA45651 PCD108 ET45 Ø70.1 Ø65.1 108/5 65,1 45 725 2260 12/13
TTD9J8GA42651 PCD112 ET42 Ø70.1 Ø65.1 112/5 65,1 42 725 2260 12/13
TTD9J8KA42651 PCD112 ET42 Ø70.1 Ø65.1 112/5 65,1 42 725 2260 12/13
TTD9J8SA42651 PCD112 ET42 Ø70.1 Ø65.1 112/5 65,1 42 725 2260 12/13
TTD9J8GA42571 PCD112 ET42 Ø70.1 Ø57.1 112/5 57,1 42 725 2260 12/13
TTD9J8KA42571 PCD112 ET42 Ø70.1 Ø57.1 112/5 57,1 42 725 2260 12/13
TTD9J8KA51571 PCD112 ET51 Ø70.1 Ø57.1 112/5 57,1 51 725 2260 12/13
TTD9J8SA42571 PCD112 ET42 Ø70.1 Ø57.1 112/5 57,1 42 725 2260 12/13
TTD9J8SA51571 PCD112 ET51 Ø70.1 Ø57.1 112/5 57,1 51 725 2260 12/13
TTD9J8GA42666 PCD112 ET42 Ø70.1 Ø66.6 112/5 66,6 42 725 2260 12/13
TTD9J8KA42666 PCD112 ET42 Ø70.1 Ø66.6 112/5 66,6 42 725 2260 12/13
TTD9J8KA51666 PCD112 ET51 Ø70.1 Ø66.6 112/5 66,6 51 725 2260 12/13
TTD9J8SA42666 PCD112 ET42 Ø70.1 Ø66.6 112/5 66,6 42 725 2260 12/13
TTD9J8SA51666 PCD112 ET51 Ø70.1 Ø66.6 112/5 66,6 51 725 2260 12/13
TTD9J0KA45561 PCD114.3 ET45 Ø71.6 Ø56.1 114,3/5 56,1 45 725 2260 12/13
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0304-13-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 49744
Fahrzeugteil: Sonderrad 7 1/2 J X 19 H2 Radtyp: TTD9J
Antragsteller: Alu-Design GmbH & Co. KG Stand: 21.08.2017
__________________________________________________________________________________________________________________

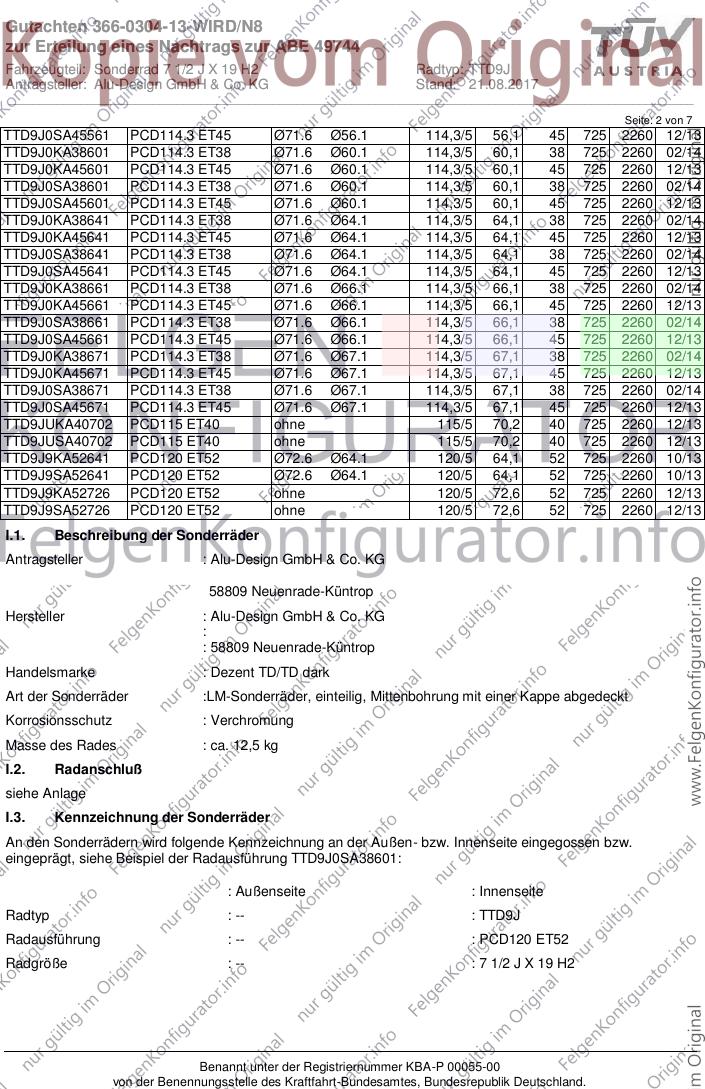

Seite: 2 von 7
TTD9J0SA45561 PCD114.3 ET45 Ø71.6 Ø56.1 114,3/5 56,1 45 725 2260 12/13
TTD9J0KA38601 PCD114.3 ET38 Ø71.6 Ø60.1 114,3/5 60,1 38 725 2260 02/14
TTD9J0KA45601 PCD114.3 ET45 Ø71.6 Ø60.1 114,3/5 60,1 45 725 2260 12/13
TTD9J0SA38601 PCD114.3 ET38 Ø71.6 Ø60.1 114,3/5 60,1 38 725 2260 02/14
TTD9J0SA45601 PCD114.3 ET45 Ø71.6 Ø60.1 114,3/5 60,1 45 725 2260 12/13
TTD9J0KA38641 PCD114.3 ET38 Ø71.6 Ø64.1 114,3/5 64,1 38 725 2260 02/14
TTD9J0KA45641 PCD114.3 ET45 Ø71.6 Ø64.1 114,3/5 64,1 45 725 2260 12/13
TTD9J0SA38641 PCD114.3 ET38 Ø71.6 Ø64.1 114,3/5 64,1 38 725 2260 02/14
TTD9J0SA45641 PCD114.3 ET45 Ø71.6 Ø64.1 114,3/5 64,1 45 725 2260 12/13
TTD9J0KA38661 PCD114.3 ET38 Ø71.6 Ø66.1 114,3/5 66,1 38 725 2260 02/14
TTD9J0KA45661 PCD114.3 ET45 Ø71.6 Ø66.1 114,3/5 66,1 45 725 2260 12/13
TTD9J0SA38661 PCD114.3 ET38 Ø71.6 Ø66.1 114,3/5 66,1 38 725 2260 02/14
TTD9J0SA45661 PCD114.3 ET45 Ø71.6 Ø66.1 114,3/5 66,1 45 725 2260 12/13
TTD9J0KA38671 PCD114.3 ET38 Ø71.6 Ø67.1 114,3/5 67,1 38 725 2260 02/14
TTD9J0KA45671 PCD114.3 ET45 Ø71.6 Ø67.1 114,3/5 67,1 45 725 2260 12/13
TTD9J0SA38671 PCD114.3 ET38 Ø71.6 Ø67.1 114,3/5 67,1 38 725 2260 02/14
TTD9J0SA45671 PCD114.3 ET45 Ø71.6 Ø67.1 114,3/5 67,1 45 725 2260 12/13
TTD9JUKA40702 PCD115 ET40 ohne 115/5 70,2 40 725 2260 12/13
TTD9JUSA40702 PCD115 ET40 ohne 115/5 70,2 40 725 2260 12/13
TTD9J9KA52641 PCD120 ET52 Ø72.6 Ø64.1 120/5 64,1 52 725 2260 10/13
TTD9J9SA52641 PCD120 ET52 Ø72.6 Ø64.1 120/5 64,1 52 725 2260 10/13
TTD9J9KA52726 PCD120 ET52 ohne 120/5 72,6 52 725 2260 12/13
TTD9J9SA52726 PCD120 ET52 ohne 120/5 72,6 52 725 2260 12/13
I.1. Beschreibung der Sonderräder
Antragsteller : Alu-Design GmbH & Co. KG
58809 Neuenrade-Küntrop
Hersteller : Alu-Design GmbH & Co. KG
:
: 58809 Neuenrade-Küntrop
Handelsmarke : Dezent TD/TD dark
Art der Sonderräder :LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Verchromung
Masse des Rades : ca. 12,5 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung TTD9J0SA38601:
: Außenseite : Innenseite
Radtyp : -- : TTD9J
Radausführung : -- : PCD120 ET52
Radgröße : -- : 7 1/2 J X 19 H2
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0304-13-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 49744
Fahrzeugteil: Sonderrad 7 1/2 J X 19 H2 Radtyp: TTD9J
Antragsteller: Alu-Design GmbH & Co. KG Stand: 21.08.2017
__________________________________________________________________________________________________________________
Seite: 3 von 7

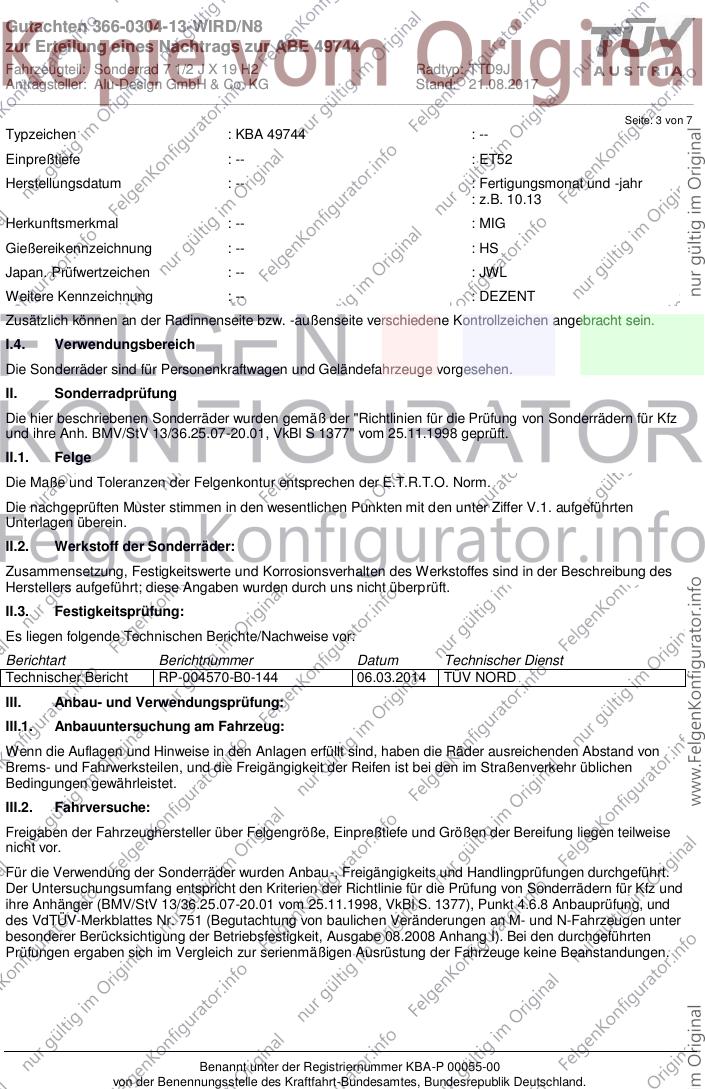

Typzeichen : KBA 49744 : --
Einpreßtiefe : -- : ET52
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 10.13
Herkunftsmerkmal : -- : MIG
Gießereikennzeichnung : -- : HS
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- : DEZENT
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen und Geländefahrzeuge vorgesehen.
II. Sonderradprüfung
Die hier beschriebenen Sonderräder wurden gemäß der "Richtlinien für die Prüfung von Sonderrädern für Kfz
und ihre Anh. BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998 geprüft.
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
Die nachgeprüften Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.1. aufgeführten
Unterlagen überein.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Technischer Bericht RP-004570-B0-144 06.03.2014 TÜV NORD
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0304-13-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 49744
Fahrzeugteil: Sonderrad 7 1/2 J X 19 H2 Radtyp: TTD9J
Antragsteller: Alu-Design GmbH & Co. KG Stand: 21.08.2017
__________________________________________________________________________________________________________________
Seite: 4 von 7

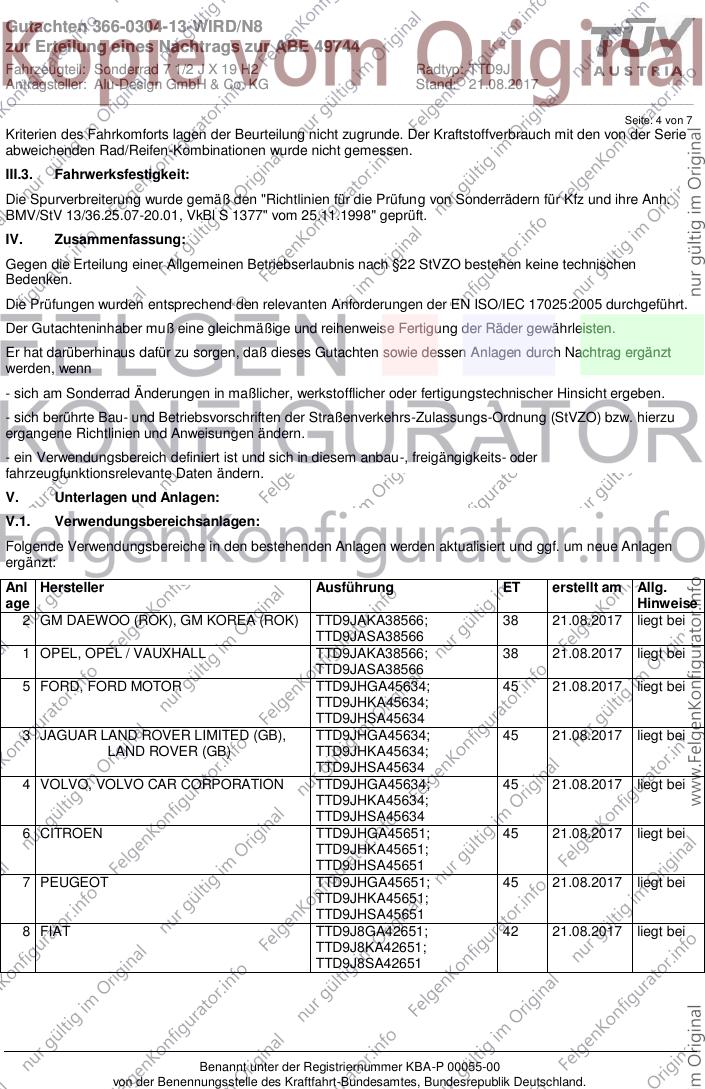

Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung wurde gemäß den "Richtlinien für die Prüfung von Sonderrädern für Kfz und ihre Anh.
BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998" geprüft.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
2 GM DAEWOO (ROK), GM KOREA (ROK) TTD9JAKA38566; 38 21.08.2017 liegt bei
TTD9JASA38566
1 OPEL, OPEL / VAUXHALL TTD9JAKA38566; 38 21.08.2017 liegt bei
TTD9JASA38566
5 FORD, FORD MOTOR TTD9JHGA45634; 45 21.08.2017 liegt bei
TTD9JHKA45634;
TTD9JHSA45634
3 JAGUAR LAND ROVER LIMITED (GB), TTD9JHGA45634; 45 21.08.2017 liegt bei
LAND ROVER (GB) TTD9JHKA45634;
TTD9JHSA45634
4 VOLVO, VOLVO CAR CORPORATION TTD9JHGA45634; 45 21.08.2017 liegt bei
TTD9JHKA45634;
TTD9JHSA45634
6 CITROEN TTD9JHGA45651; 45 21.08.2017 liegt bei
TTD9JHKA45651;
TTD9JHSA45651
7 PEUGEOT TTD9JHGA45651; 45 21.08.2017 liegt bei
TTD9JHKA45651;
TTD9JHSA45651
8 FIAT TTD9J8GA42651; 42 21.08.2017 liegt bei
TTD9J8KA42651;
TTD9J8SA42651
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0304-13-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 49744
Fahrzeugteil: Sonderrad 7 1/2 J X 19 H2 Radtyp: TTD9J
Antragsteller: Alu-Design GmbH & Co. KG Stand: 21.08.2017
__________________________________________________________________________________________________________________
Seite: 5 von 7

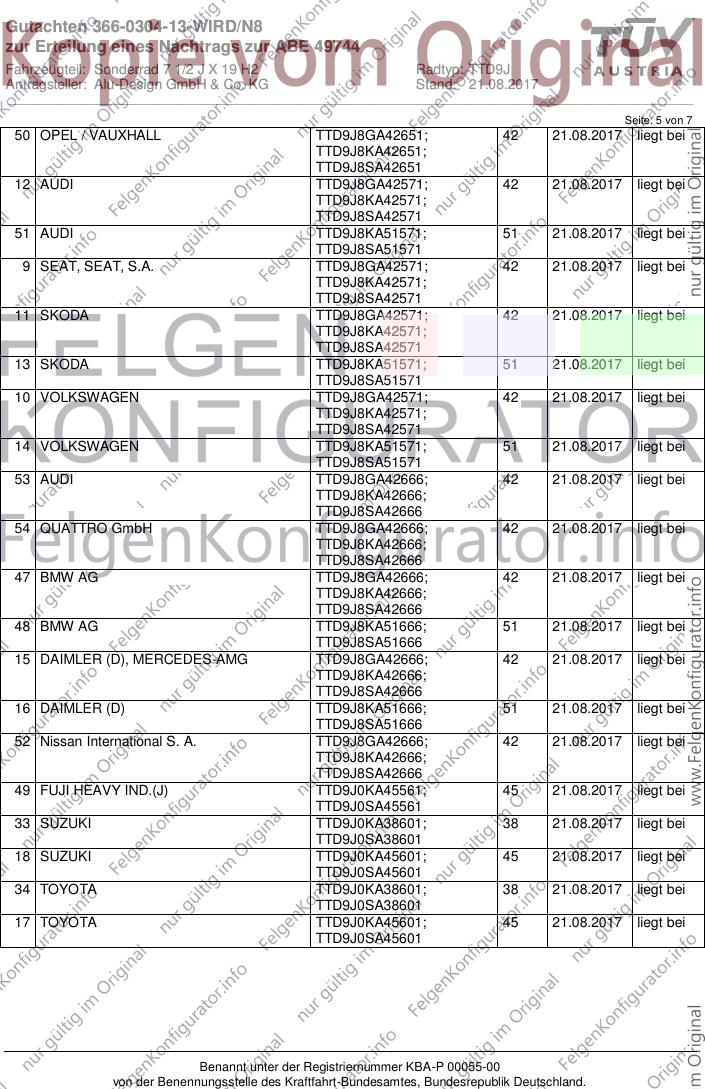

50 OPEL / VAUXHALL TTD9J8GA42651; 42 21.08.2017 liegt bei
TTD9J8KA42651;
TTD9J8SA42651
12 AUDI TTD9J8GA42571; 42 21.08.2017 liegt bei
TTD9J8KA42571;
TTD9J8SA42571
51 AUDI TTD9J8KA51571; 51 21.08.2017 liegt bei
TTD9J8SA51571
9 SEAT, SEAT, S.A. TTD9J8GA42571; 42 21.08.2017 liegt bei
TTD9J8KA42571;
TTD9J8SA42571
11 SKODA TTD9J8GA42571; 42 21.08.2017 liegt bei
TTD9J8KA42571;
TTD9J8SA42571
13 SKODA TTD9J8KA51571; 51 21.08.2017 liegt bei
TTD9J8SA51571
10 VOLKSWAGEN TTD9J8GA42571; 42 21.08.2017 liegt bei
TTD9J8KA42571;
TTD9J8SA42571
14 VOLKSWAGEN TTD9J8KA51571; 51 21.08.2017 liegt bei
TTD9J8SA51571
53 AUDI TTD9J8GA42666; 42 21.08.2017 liegt bei
TTD9J8KA42666;
TTD9J8SA42666
54 QUATTRO GmbH TTD9J8GA42666; 42 21.08.2017 liegt bei
TTD9J8KA42666;
TTD9J8SA42666
47 BMW AG TTD9J8GA42666; 42 21.08.2017 liegt bei
TTD9J8KA42666;
TTD9J8SA42666
48 BMW AG TTD9J8KA51666; 51 21.08.2017 liegt bei
TTD9J8SA51666
15 DAIMLER (D), MERCEDES-AMG TTD9J8GA42666; 42 21.08.2017 liegt bei
TTD9J8KA42666;
TTD9J8SA42666
16 DAIMLER (D) TTD9J8KA51666; 51 21.08.2017 liegt bei
TTD9J8SA51666
52 Nissan International S. A. TTD9J8GA42666; 42 21.08.2017 liegt bei
TTD9J8KA42666;
TTD9J8SA42666
49 FUJI HEAVY IND.(J) TTD9J0KA45561; 45 21.08.2017 liegt bei
TTD9J0SA45561
33 SUZUKI TTD9J0KA38601; 38 21.08.2017 liegt bei
TTD9J0SA38601
18 SUZUKI TTD9J0KA45601; 45 21.08.2017 liegt bei
TTD9J0SA45601
34 TOYOTA TTD9J0KA38601; 38 21.08.2017 liegt bei
TTD9J0SA38601
17 TOYOTA TTD9J0KA45601; 45 21.08.2017 liegt bei
TTD9J0SA45601
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0304-13-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 49744
Fahrzeugteil: Sonderrad 7 1/2 J X 19 H2 Radtyp: TTD9J
Antragsteller: Alu-Design GmbH & Co. KG Stand: 21.08.2017
__________________________________________________________________________________________________________________
Seite: 6 von 7

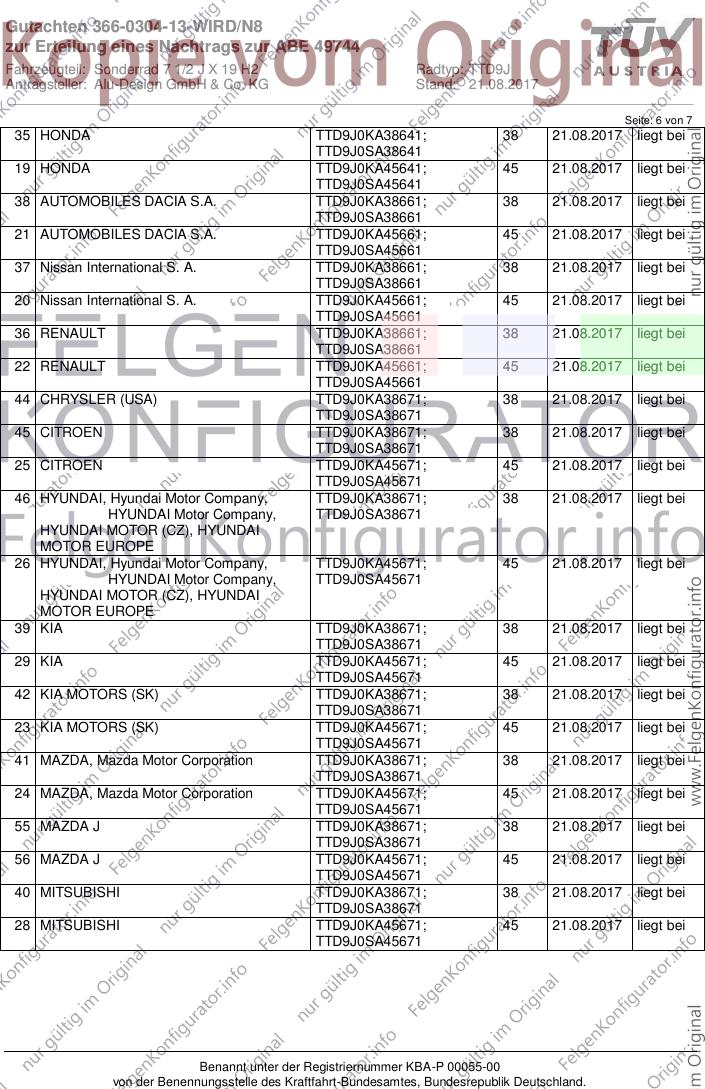

35 HONDA TTD9J0KA38641; 38 21.08.2017 liegt bei
TTD9J0SA38641
19 HONDA TTD9J0KA45641; 45 21.08.2017 liegt bei
TTD9J0SA45641
38 AUTOMOBILES DACIA S.A. TTD9J0KA38661; 38 21.08.2017 liegt bei
TTD9J0SA38661
21 AUTOMOBILES DACIA S.A. TTD9J0KA45661; 45 21.08.2017 liegt bei
TTD9J0SA45661
37 Nissan International S. A. TTD9J0KA38661; 38 21.08.2017 liegt bei
TTD9J0SA38661
20 Nissan International S. A. TTD9J0KA45661; 45 21.08.2017 liegt bei
TTD9J0SA45661
36 RENAULT TTD9J0KA38661; 38 21.08.2017 liegt bei
TTD9J0SA38661
22 RENAULT TTD9J0KA45661; 45 21.08.2017 liegt bei
TTD9J0SA45661
44 CHRYSLER (USA) TTD9J0KA38671; 38 21.08.2017 liegt bei
TTD9J0SA38671
45 CITROEN TTD9J0KA38671; 38 21.08.2017 liegt bei
TTD9J0SA38671
25 CITROEN TTD9J0KA45671; 45 21.08.2017 liegt bei
TTD9J0SA45671
46 HYUNDAI, Hyundai Motor Company, TTD9J0KA38671; 38 21.08.2017 liegt bei
HYUNDAI Motor Company, TTD9J0SA38671
HYUNDAI MOTOR (CZ), HYUNDAI
MOTOR EUROPE
26 HYUNDAI, Hyundai Motor Company, TTD9J0KA45671; 45 21.08.2017 liegt bei
HYUNDAI Motor Company, TTD9J0SA45671
HYUNDAI MOTOR (CZ), HYUNDAI
MOTOR EUROPE
39 KIA TTD9J0KA38671; 38 21.08.2017 liegt bei
TTD9J0SA38671
29 KIA TTD9J0KA45671; 45 21.08.2017 liegt bei
TTD9J0SA45671
42 KIA MOTORS (SK) TTD9J0KA38671; 38 21.08.2017 liegt bei
TTD9J0SA38671
23 KIA MOTORS (SK) TTD9J0KA45671; 45 21.08.2017 liegt bei
TTD9J0SA45671
41 MAZDA, Mazda Motor Corporation TTD9J0KA38671; 38 21.08.2017 liegt bei
TTD9J0SA38671
24 MAZDA, Mazda Motor Corporation TTD9J0KA45671; 45 21.08.2017 liegt bei
TTD9J0SA45671
55 MAZDA J TTD9J0KA38671; 38 21.08.2017 liegt bei
TTD9J0SA38671
56 MAZDA J TTD9J0KA45671; 45 21.08.2017 liegt bei
TTD9J0SA45671
40 MITSUBISHI TTD9J0KA38671; 38 21.08.2017 liegt bei
TTD9J0SA38671
28 MITSUBISHI TTD9J0KA45671; 45 21.08.2017 liegt bei
TTD9J0SA45671
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0304-13-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 49744
Fahrzeugteil: Sonderrad 7 1/2 J X 19 H2 Radtyp: TTD9J
Antragsteller: Alu-Design GmbH & Co. KG Stand: 21.08.2017
__________________________________________________________________________________________________________________

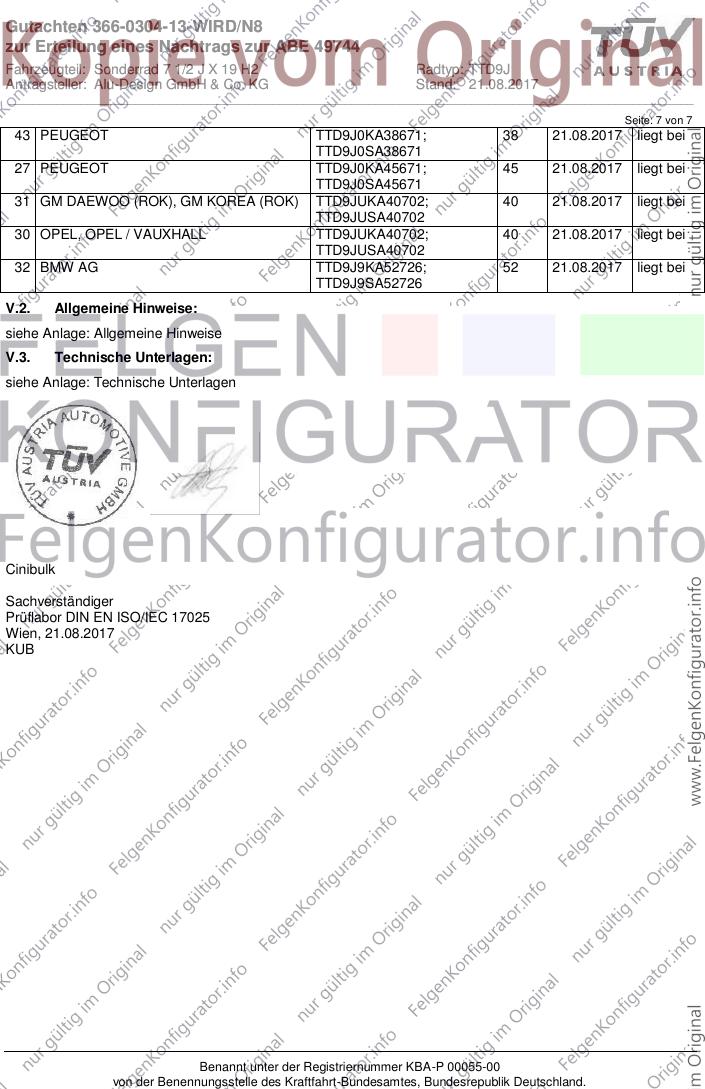

Seite: 7 von 7
43 PEUGEOT TTD9J0KA38671; 38 21.08.2017 liegt bei
TTD9J0SA38671
27 PEUGEOT TTD9J0KA45671; 45 21.08.2017 liegt bei
TTD9J0SA45671
31 GM DAEWOO (ROK), GM KOREA (ROK) TTD9JUKA40702; 40 21.08.2017 liegt bei
TTD9JUSA40702
30 OPEL, OPEL / VAUXHALL TTD9JUKA40702; 40 21.08.2017 liegt bei
TTD9JUSA40702
32 BMW AG TTD9J9KA52726; 52 21.08.2017 liegt bei
TTD9J9SA52726
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Cinibulk
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 21.08.2017
KUB
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0304-13-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 49744
ANLAGE: 5 FORD, FORD MOTOR Radtyp: TTD9J
Hersteller: Alu-Design GmbH & Co. KG Stand: 21.08.2017
__________________________________________________________________________________________________________________

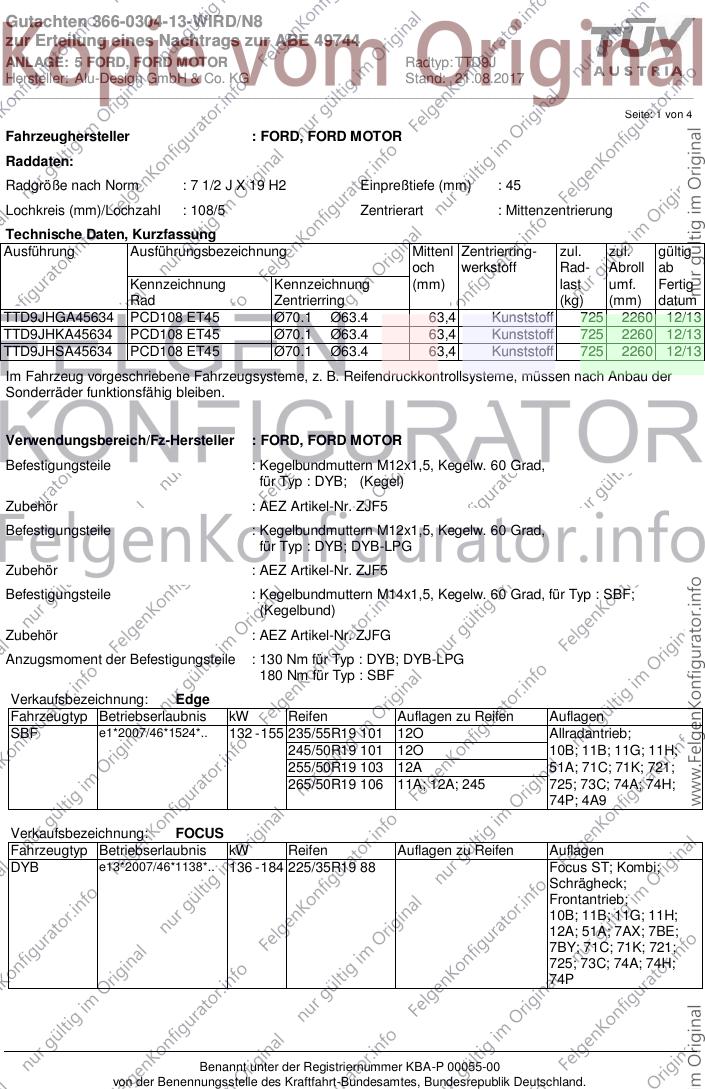

Seite: 1 von 4
Fahrzeughersteller : FORD, FORD MOTOR
Raddaten:
Radgröße nach Norm : 7 1/2 J X 19 H2 Einpreßtiefe (mm) : 45
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TTD9JHGA45634 PCD108 ET45 Ø70.1 Ø63.4 63,4 Kunststoff 725 2260 12/13
TTD9JHKA45634 PCD108 ET45 Ø70.1 Ø63.4 63,4 Kunststoff 725 2260 12/13
TTD9JHSA45634 PCD108 ET45 Ø70.1 Ø63.4 63,4 Kunststoff 725 2260 12/13
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : FORD, FORD MOTOR
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : DYB; (Kegel)
Zubehör : AEZ Artikel-Nr. ZJF5
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : DYB; DYB-LPG
Zubehör : AEZ Artikel-Nr. ZJF5
Befestigungsteile : Kegelbundmuttern M14x1,5, Kegelw. 60 Grad, für Typ : SBF;
(Kegelbund)
Zubehör : AEZ Artikel-Nr. ZJFG
Anzugsmoment der Befestigungsteile : 130 Nm für Typ : DYB; DYB-LPG
180 Nm für Typ : SBF
Verkaufsbezeichnung: Edge
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SBF e1*2007/46*1524*.. 132 - 155 235/55R19 101 12O Allradantrieb;
245/50R19 101 12O 10B; 11B; 11G; 11H;
255/50R19 103 12A 51A; 71C; 71K; 721;
265/50R19 106 11A; 12A; 245 725; 73C; 74A; 74H;
74P; 4A9
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DYB e13*2007/46*1138*.. 136 - 184 225/35R19 88 Focus ST; Kombi;
Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AX; 7BE;
7BY; 71C; 71K; 721;
725; 73C; 74A; 74H;
74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0304-13-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 49744
ANLAGE: 5 FORD, FORD MOTOR Radtyp: TTD9J
Hersteller: Alu-Design GmbH & Co. KG Stand: 21.08.2017
__________________________________________________________________________________________________________________

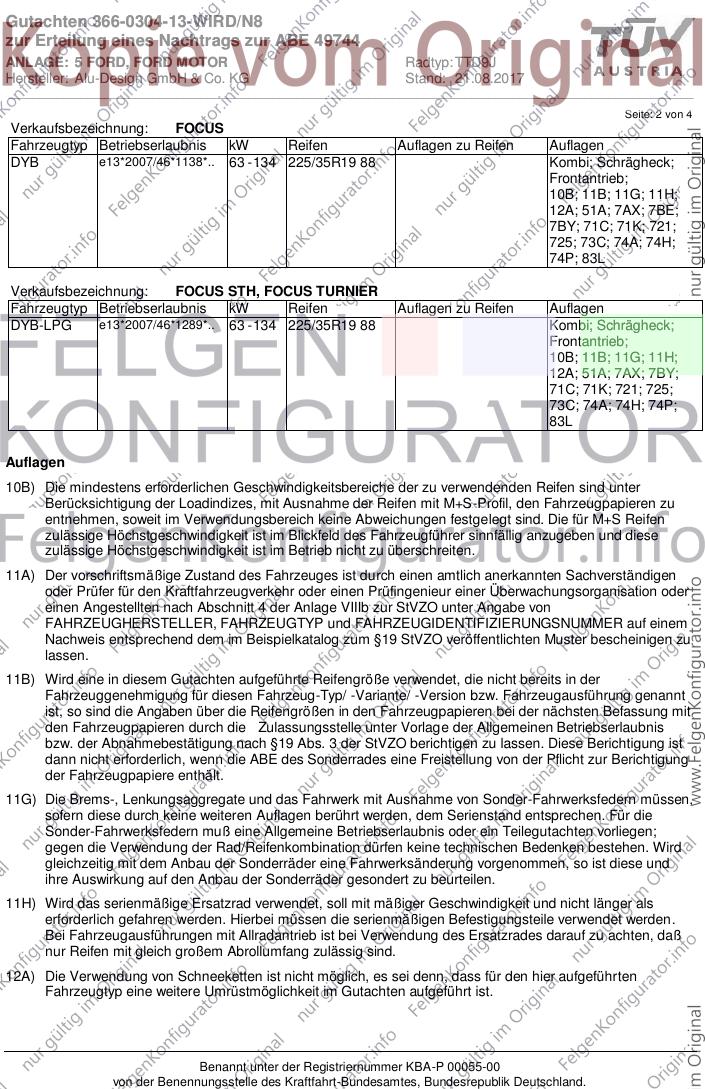

Seite: 2 von 4
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DYB e13*2007/46*1138*.. 63 - 134 225/35R19 88 Kombi; Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AX; 7BE;
7BY; 71C; 71K; 721;
725; 73C; 74A; 74H;
74P; 83L
Verkaufsbezeichnung: FOCUS STH, FOCUS TURNIER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DYB-LPG e13*2007/46*1289*.. 63 - 134 225/35R19 88 Kombi; Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AX; 7BY;
71C; 71K; 721; 725;
73C; 74A; 74H; 74P;
83L
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0304-13-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 49744
ANLAGE: 5 FORD, FORD MOTOR Radtyp: TTD9J
Hersteller: Alu-Design GmbH & Co. KG Stand: 21.08.2017
__________________________________________________________________________________________________________________

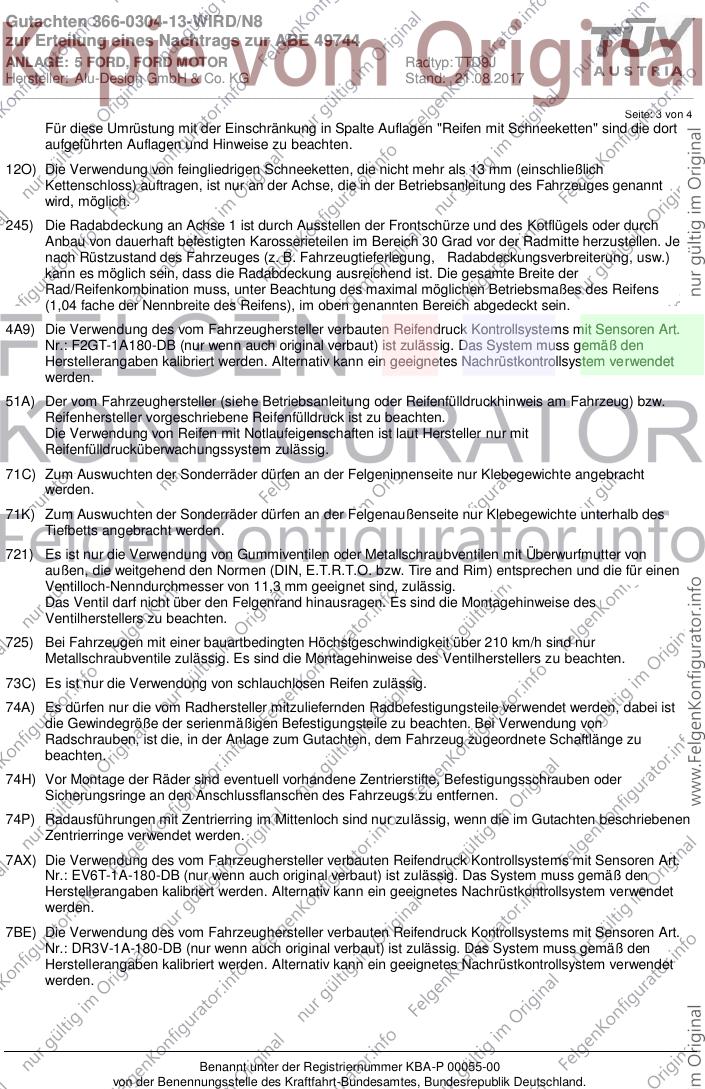

Seite: 3 von 4
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12O) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 13 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
4A9) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: F2GT-1A180-DB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
7AX) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: EV6T-1A-180-DB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7BE) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: DR3V-1A-180-DB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0304-13-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 49744
ANLAGE: 5 FORD, FORD MOTOR Radtyp: TTD9J
Hersteller: Alu-Design GmbH & Co. KG Stand: 21.08.2017
__________________________________________________________________________________________________________________

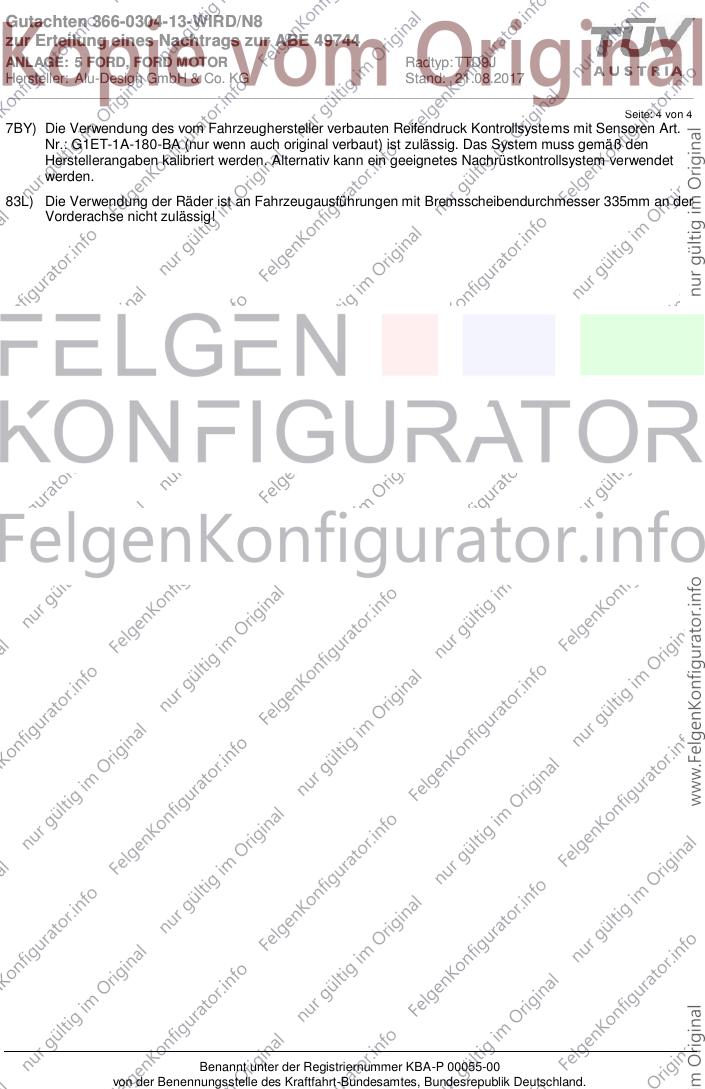

Seite: 4 von 4
7BY) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: G1ET-1A-180-BA (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
83L) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 335mm an der
Vorderachse nicht zulässig!
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
