Gutachten 366-0274-12-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 49291
ANLAGE: 14 FORD Radtyp: TTD7
Hersteller: Alu-Design GmbH & Co. KG Stand: 09.08.2017
__________________________________________________________________________________________________________________
Seite: 1 von 15
Fahrzeughersteller : FORD
Raddaten:
Radgröße nach Norm : 7 1/2 J X 17 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TTD7HGA40O634 PCD108 ET40 Ø70.1 Ø63.4 63,4 Kunststoff 730 2180 06/13
TTD7HGA40P634 PCD108 ET40 Ø70.1 Ø63.4 63,4 Kunststoff 730 2180 06/13
TTD7HGA40W634 PCD108 ET40 Ø70.1 Ø63.4 63,4 Kunststoff 730 2180 06/13
TTD7HGA40634 PCD108 ET40 Ø70.1 Ø63.4 63,4 Kunststoff 730 2180 06/13
TTD7HKA40O634 PCD108 ET40 Ø70.1 Ø63.4 63,4 Kunststoff 730 2180 06/13
TTD7HKA40P634 PCD108 ET40 Ø70.1 Ø63.4 63,4 Kunststoff 730 2180 06/13
TTD7HKA40W634 PCD108 ET40 Ø70.1 Ø63.4 63,4 Kunststoff 730 2180 06/13
TTD7HKA40634 PCD108 ET40 Ø70.1 Ø63.4 63,4 Kunststoff 730 2180 06/13
TTD7HSA40O634 PCD108 ET40 Ø70.1 Ø63.4 63,4 Kunststoff 730 2180 06/13
TTD7HSA40P634 PCD108 ET40 Ø70.1 Ø63.4 63,4 Kunststoff 730 2180 06/13
TTD7HSA40W634 PCD108 ET40 Ø70.1 Ø63.4 63,4 Kunststoff 730 2180 06/13
TTD7HSA40634 PCD108 ET40 Ø70.1 Ø63.4 63,4 Kunststoff 730 2180 06/13
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : FORD
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : DYB; (Kegel)
Zubehör : AEZ Artikel-Nr. ZJF5
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : PH2; PJ2; BA7; BWY; PT2; PU2; B5Y; DXA; DB3; B4Y;
DYB-LPG; DYB; DM2; DA3
Zubehör : AEZ Artikel-Nr. ZJF5
Befestigungsteile : Kegelbundmuttern M14x1,5, Kegelw. 60 Grad, für Typ : WA6
Zubehör : AEZ Artikel-Nr. ZJFG
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : BWY; B4Y; B5Y
120 Nm für Typ : PH2; PJ2; PT2; PU2
120 Nm ( Nur C-MAX ) für Typ : DM2
130 Nm für Typ : DA3; DB3; DXA; DYB; DYB-LPG
130 Nm ( Nur Kuga ab Modeljahr 2013 ) für Typ : DM2
130 Nm ( Nur Kuga bis Modeljahr 2012 ) für Typ : DM2
140 Nm für Typ : BA7
160 Nm für Typ : WA6 erhöhtes Anzugsmoment
180 Nm ( ab e13*2001/116*0185*24 ) für Typ : WA6
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0274-12-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 49291
ANLAGE: 14 FORD Radtyp: TTD7
Hersteller: Alu-Design GmbH & Co. KG Stand: 09.08.2017
__________________________________________________________________________________________________________________

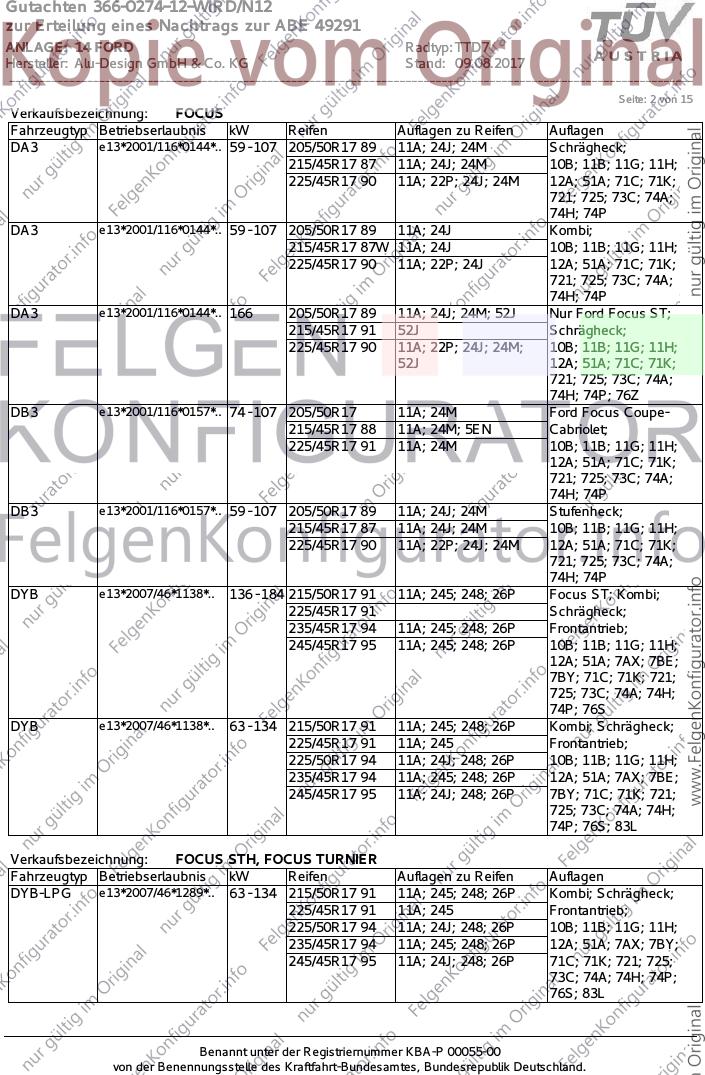

Seite: 2 von 15
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DA3 e13*2001/116*0144*.. 59 - 107 205/50R17 89 11A; 24J; 24M Schrägheck;
215/45R17 87 11A; 24J; 24M 10B; 11B; 11G; 11H;
225/45R17 90 11A; 22P; 24J; 24M 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P
DA3 e13*2001/116*0144*.. 59 - 107 205/50R17 89 11A; 24J Kombi;
215/45R17 87W 11A; 24J 10B; 11B; 11G; 11H;
225/45R17 90 11A; 22P; 24J 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P
DA3 e13*2001/116*0144*.. 166 205/50R17 89 11A; 24J; 24M; 52J Nur Ford Focus ST;
215/45R17 91 52J Schrägheck;
225/45R17 90 11A; 22P; 24J; 24M; 10B; 11B; 11G; 11H;
52J 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 76Z
DB3 e13*2001/116*0157*.. 74 - 107 205/50R17 11A; 24M Ford Focus Coupe-
215/45R17 88 11A; 24M; 5EN Cabriolet;
225/45R17 91 11A; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P
DB3 e13*2001/116*0157*.. 59 - 107 205/50R17 89 11A; 24J; 24M Stufenheck;
215/45R17 87 11A; 24J; 24M 10B; 11B; 11G; 11H;
225/45R17 90 11A; 22P; 24J; 24M 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P
DYB e13*2007/46*1138*.. 136 - 184 215/50R17 91 11A; 245; 248; 26P Focus ST; Kombi;
225/45R17 91 Schrägheck;
235/45R17 94 11A; 245; 248; 26P Frontantrieb;
245/45R17 95 11A; 245; 248; 26P 10B; 11B; 11G; 11H;
12A; 51A; 7AX; 7BE;
7BY; 71C; 71K; 721;
725; 73C; 74A; 74H;
74P; 76S
DYB e13*2007/46*1138*.. 63 - 134 215/50R17 91 11A; 245; 248; 26P Kombi; Schrägheck;
225/45R17 91 11A; 245 Frontantrieb;
225/50R17 94 11A; 24J; 248; 26P 10B; 11B; 11G; 11H;
235/45R17 94 11A; 245; 248; 26P 12A; 51A; 7AX; 7BE;
245/45R17 95 11A; 24J; 248; 26P 7BY; 71C; 71K; 721;
725; 73C; 74A; 74H;
74P; 76S; 83L
Verkaufsbezeichnung: FOCUS STH, FOCUS TURNIER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DYB-LPG e13*2007/46*1289*.. 63 - 134 215/50R17 91 11A; 245; 248; 26P Kombi; Schrägheck;
225/45R17 91 11A; 245 Frontantrieb;
225/50R17 94 11A; 24J; 248; 26P 10B; 11B; 11G; 11H;
235/45R17 94 11A; 245; 248; 26P 12A; 51A; 7AX; 7BY;
245/45R17 95 11A; 24J; 248; 26P 71C; 71K; 721; 725;
73C; 74A; 74H; 74P;
76S; 83L
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0274-12-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 49291
ANLAGE: 14 FORD Radtyp: TTD7
Hersteller: Alu-Design GmbH & Co. KG Stand: 09.08.2017
__________________________________________________________________________________________________________________
Seite: 3 von 15
Verkaufsbezeichnung: FORD C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 66 - 107 205/50R17 89 11A; 24J; 24M Nur C-MAX;
215/45R17 87 Frontantrieb;
225/45R17 90 11A; 24J; 24M 10B; 11B; 11G; 11H;
235/45R17 93 11A; 24J; 24M 12A; 51A; 7AX; 7BY;
71C; 71K; 721; 725;
73C; 74A; 74H; 74P;
77E
Verkaufsbezeichnung: FORD C-MAX / KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 85 - 134 215/60R17 96 51J Nur Kuga ab
225/55R17 97 51J Modelljahr 2013;
225/60R17 99 11A; 26P; 51J inkl. Facelift 2017;
235/55R17 99 11A; 24J; 248; 26P Allradantrieb;
245/50R17 99 11A; 24J; 248 Frontantrieb;
255/50R17 101 11A; 241; 246; 248; 10B; 11B; 11G; 11H;
26P; 27I 12A; 51A; 7AX; 7BY;
71C; 71K; 721; 725;
73C; 74H; 74P; 76S;
77E
DM2 e13*2001/116*0109*.. 100 - 147 235/55R17 99 11A; 24J Nur Kuga bis
245/50R17 99 11A; 24J; 24M Modelljahr 2012;
245/55R17 102 11A; 21P; 24J; 24M Allradantrieb;
255/50R17 101 11A; 21P; 22I; 24C; Frontantrieb;
24M 10B; 11B; 11G; 11H;
12A; 51A; 7AX; 7BY;
71C; 71K; 721; 725;
73C; 74A; 74H; 74P;
76S; 77E
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7 e13*2001/116*0249*.. 85 - 177 215/50R17 95 ab
215/55R17 94 e13*2001/116*0249*26;
225/50R17 94 11A; 245; 248; 26P; 27I Kombi; Stufenheck;
Schrägheck; Mit
225/55R17 97 11A; 245; 248; 26P; 27I Radhausverbreiterung
Serie;
235/50R17 96 11A; 24J; 248; 26P; 27I 10B; 11B; 11G; 11H;
12A; 51A; 7AD; 7AX;
245/45R17 95 11A; 245; 248; 26P; 27I 7BY; 71C; 71K; 721;
725; 73C; 74A; 74H;
245/50R17 99 11A; 24J; 244; 26B; 74P; 76S
26N; 27B
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0274-12-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 49291
ANLAGE: 14 FORD Radtyp: TTD7
Hersteller: Alu-Design GmbH & Co. KG Stand: 09.08.2017
__________________________________________________________________________________________________________________
Seite: 4 von 15
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7 e13*2001/116*0249*.. 74 - 92 205/50R17 91 11A; 24M; 51J bis
215/45R17 91 51J e13*2001/116*0249*25;
74 - 107 215/50R17 91 11A; 24M; 51J Kombi; Frontantrieb;
225/45R17 91 11A; 24M; 51J 10B; 11B; 11G; 11H;
74 - 176 215/50R17 95 11A; 24M; 51J 12A; 51A; 7AD; 7AX;
225/45R17 91Y 11A; 24M; 51J 7BY; 71C; 71K; 721;
235/45R17 94 11A; 24M 725; 73C; 74A; 74H;
74P; 76S
BA7 e13*2001/116*0249*.. 74 - 92 205/50R17 89W 11A; 24M; 5FM; 51J bis
215/45R17 91 11A; 24M; 51J e13*2001/116*0249*25;
74 - 107 215/50R17 91 11A; 24M; 51J Stufenheck;
225/45R17 91 11A; 24M; 51J Schrägheck;
74 - 176 215/50R17 95 11A; 24M; 51J Frontantrieb;
225/45R17 91Y 11A; 24M; 51J 10B; 11B; 11G; 11H;
235/45R17 94 11A; 24M 12A; 51A; 7AD; 7AX;
7BY; 71C; 71K; 721;
725; 73C; 74A; 74H;
74P; 76S
BA7 e13*2001/116*0249*.. 85 - 177 215/50R17 95 11A; 248 ab
215/55R17 94 11A; 248 e13*2001/116*0249*26;
225/50R17 94 11A; 245; 248; 26P; 27I Kombi; Stufenheck;
Schrägheck; Ohne
225/55R17 97 11A; 245; 248; 26P; 27I Radhausverbreiter.
Serie;
235/50R17 96 11A; 24J; 244; 26P; 27I 10B; 11B; 11G; 11H;
12A; 51A; 7AD; 7AX;
245/45R17 95 11A; 245; 248; 26P; 27I 7BY; 71C; 71K; 721;
725; 73C; 74A; 74H;
245/50R17 99 11A; 24J; 244; 26B; 74P; 76S
26N; 27B
BWY e1*98/14*0156*.. 66 - 125 205/50R17 89W 11A; 21B; 24J; 24M; Frontantrieb;
5FM 10B; 11B; 11G; 11H;
66 - 150 205/50R17 11A; 21B; 24J; 24M; 12A; 51A; 71C; 71K;
51G 721; 725; 73C; 74A;
215/45R17 91 11A; 21B; 24J; 24M 74H; 74P
225/45R17 90W 11A; 21B; 24C; 24M
81 - 125 215/45R17 87W 11A; 21B; 24J; 24M;
5ET
B4Y e1*98/14*0154*.. 66 - 107 215/45R17 87 11A; 24J; 24M; 5ET 10B; 11B; 11G; 11H;
B5Y e1*98/14*0155*.. 66 - 125 205/50R17 89 11A; 24J; 24M; 5FM 12A; 51A; 71C; 71K;
215/45R17 87W 11A; 24J; 24M; 5ET 721; 725; 73C; 74A;
66 - 150 205/50R17 89W 11A; 24J; 24M; 5FM 74H; 74P
215/45R17 91 11A; 24J; 24M
225/45R17 90 11A; 21B; 22L; 24J;
24M
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0274-12-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 49291
ANLAGE: 14 FORD Radtyp: TTD7
Hersteller: Alu-Design GmbH & Co. KG Stand: 09.08.2017
__________________________________________________________________________________________________________________
Seite: 5 von 15
Verkaufsbezeichnung: FORD TRANSIT/TOURNEO CONNECT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PH2 e1*2001/116*0206*.. 55 - 85 205/50R17 93 11A; 24D; 24J; 5HA Pkw geschlossen; Lkw
PT2 L071 225/45R17 90 11A; 24D; 24J; 5GA geschl.Kasten (Serie);
225/45R17 94 11A; 24D; 24J; 5HI Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 744; 75I
Verkaufsbezeichnung: GALAXY, S-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
WA6 e13*2001/116*0185*.. 88 - 177 235/55R17 99 11A; 245; 26P ab
245/50R17 99 11A; 24J; 248; 26N; e13*2001/116*0185*24;
26P; 27I Galaxy; S-MAX;
245/55R17 102 11A; 24J; 248; 26N; Allradantrieb;
26P; 27I Frontantrieb;
255/50R17 101 11A; 241; 246; 248; 10B; 11B; 11G; 11H;
26B; 26N; 27I 12A; 51A; 7AD; 71C;
71K; 721; 725; 73C;
74A; 74H; 74P; 76S;
4A9
WA6 e13*2001/116*0185*.. 74 - 176 225/50R17 11A; 24J; 24M; 51G erhöhtes
Anzugsmoment
225/50R17 94W 11A; 24J; 24M; 5HI 160 Nm; Ford S-MAX;
225/50R17 94Y 11A; 24J; 24M; 5HI Ford Galaxy; bis
225/50R17 98 11A; 24J; 24M e13*2001/116*0185*23;
235/45R17 94W 5HI 10B; 11B; 11G; 11H;
235/45R17 94Y 5HI 12A; 51A; 7AD; 71C;
235/45R17 97 71K; 721; 725; 73C;
235/50R17 96 FGT; 11A; 24J; 24M 74A; 74H; 74P; 740;
245/45R17 95W 11A; 24J; 24M 76S; 4A9
Verkaufsbezeichnung: Grand C-MAX, C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DXA e13*2007/46*1103*.. 63 - 134 205/50R17 89W 11A; 245; 51J Nur C-MAX; MPV;
215/45R17 91 Frontantrieb;
215/50R17 91 11A; 21P; 22I; 245 10B; 11B; 11G; 11H;
225/45R17 91 11A; 245 12A; 51A; 7AX; 7BY;
235/45R17 94 11A; 21P; 22I; 245 71C; 71K; 721; 725;
73C; 74A; 74H; 74P;
76S
DXA e13*2007/46*1103*.. 70 - 134 215/50R17 95 11A; 21P; 22I; 245 Nur Grand C-MAX;
MPV;
225/45R17 94 11A; 245 Frontantrieb;
235/45R17 94 11A; 21P; 22I; 245 10B; 11B; 11G; 11H;
77 - 92 205/50R17 93 11A; 245; 51J 12A; 51A; 7AX; 7BY;
71C; 71K; 721; 725;
73C; 74A; 74H; 74P;
76S
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0274-12-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 49291
ANLAGE: 14 FORD Radtyp: TTD7
Hersteller: Alu-Design GmbH & Co. KG Stand: 09.08.2017
__________________________________________________________________________________________________________________
Seite: 6 von 15
Verkaufsbezeichnung: TRANSIT/TOURNEO CONNECT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PJ2 e1*2001/116*0207*.. 55 - 85 205/50R17 93 11A; 24D; 24J; 5HA bis
PT2 e1*2007/46*0271*.. 225/45R17 90 11A; 24D; 24J; 5GA e1*2007/46*0272*03;
PU2 e1*2007/46*0272*.., 225/45R17 94 11A; 24D; 24J; 5HI bis
L072 e1*2001/116*0207*15;
Pkw geschlossen; Lkw
geschl.Kasten (Serie);
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AX; 7BE;
7BY; 71C; 71K; 721;
725; 73C; 74A; 74H;
74P; 744; 75I
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0274-12-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 49291
ANLAGE: 14 FORD Radtyp: TTD7
Hersteller: Alu-Design GmbH & Co. KG Stand: 09.08.2017
__________________________________________________________________________________________________________________
Seite: 7 von 15

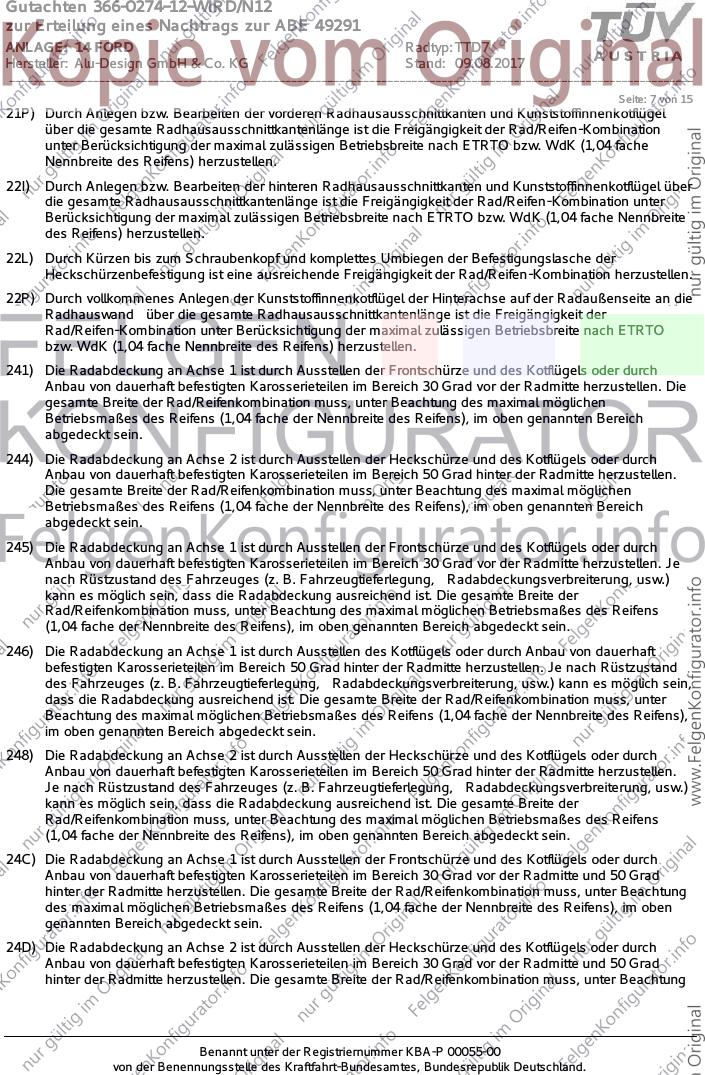

21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0274-12-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 49291
ANLAGE: 14 FORD Radtyp: TTD7
Hersteller: Alu-Design GmbH & Co. KG Stand: 09.08.2017
__________________________________________________________________________________________________________________

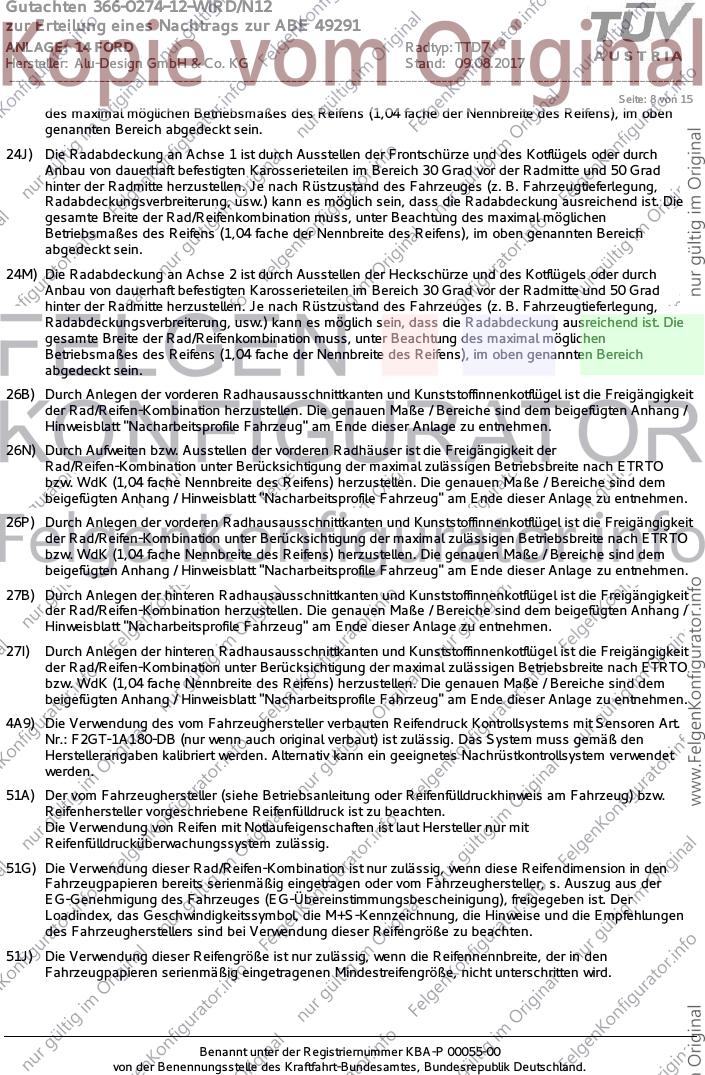

Seite: 8 von 15
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
4A9) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: F2GT-1A180-DB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0274-12-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 49291
ANLAGE: 14 FORD Radtyp: TTD7
Hersteller: Alu-Design GmbH & Co. KG Stand: 09.08.2017
__________________________________________________________________________________________________________________
Seite: 9 von 15
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
5EN) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1065kg.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
5FM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1160kg.
5GA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1200kg.
5HA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1300kg.
5HI) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1340kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
744) Das Anzugsmoment der Befestigungsteile der Räder ist der Betriebsanleitung des Fahrzeuges zu
entnehmen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0274-12-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 49291
ANLAGE: 14 FORD Radtyp: TTD7
Hersteller: Alu-Design GmbH & Co. KG Stand: 09.08.2017
__________________________________________________________________________________________________________________
Seite: 10 von 15

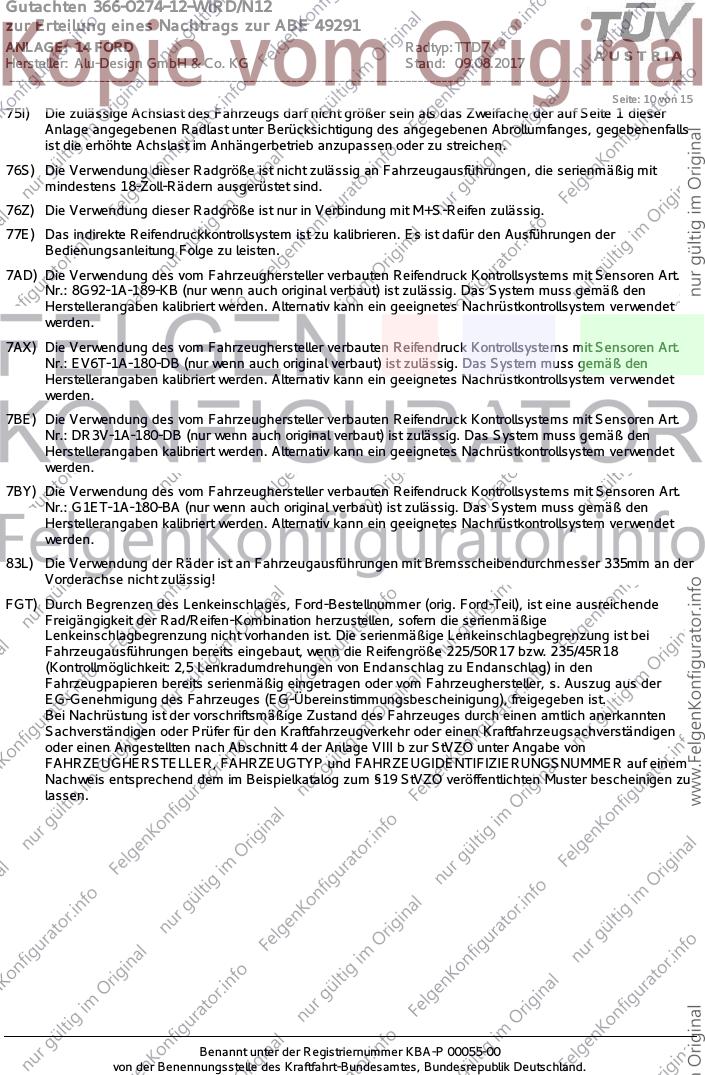

75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
7AD) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 8G92-1A-189-KB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7AX) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: EV6T-1A-180-DB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7BE) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: DR3V-1A-180-DB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7BY) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: G1ET-1A-180-BA (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
83L) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 335mm an der
Vorderachse nicht zulässig!
FGT) Durch Begrenzen des Lenkeinschlages, Ford-Bestellnummer (orig. Ford-Teil), ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen, sofern die serienmäßige
Lenkeinschlagbegrenzung nicht vorhanden ist. Die serienmäßige Lenkeinschlagbegrenzung ist bei
Fahrzeugausführungen bereits eingebaut, wenn die Reifengröße 225/50R17 bzw. 235/45R18
(Kontrollmöglichkeit: 2,5 Lenkradumdrehungen von Endanschlag zu Endanschlag) in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0274-12-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 49291
ANLAGE: 14 FORD Radtyp: TTD7
Hersteller: Alu-Design GmbH & Co. KG Stand: 09.08.2017
__________________________________________________________________________________________________________________
Seite: 11 von 15
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: DYB
Genehm.Nr.: e13*2007/46*1138*..
Handelsbez.: FOCUS
Variante(n): Frontantrieb, Kombi, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 320 y = 350 VA
26P x = 270 y = 300 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 320 y = 350 18 VA
26N x = 320 y = 350 8 VA
27F x = 300 y = 350 24 HA
27H x = 300 y = 350 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0274-12-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 49291
ANLAGE: 14 FORD Radtyp: TTD7
Hersteller: Alu-Design GmbH & Co. KG Stand: 09.08.2017
__________________________________________________________________________________________________________________
Seite: 12 von 15
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: BA7
Genehm.Nr.: e13*2001/116*0249*..
Handelsbez.: FORD MONDEO
Variante(n): ab e13*2001/116*0249*26, Kombi, Schrägheck, Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27I x = 220 y = 280 HA
26B x = 150 y = 170 VA
26P x = 100 y = 120 VA
27B x = 270 y = 330 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 150 y = 170 13 VA
26N x = 150 y = 170 8 VA
27F x = 270 y = 330 3 HA
27H x = 270 y = 330 3 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0274-12-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 49291
ANLAGE: 14 FORD Radtyp: TTD7
Hersteller: Alu-Design GmbH & Co. KG Stand: 09.08.2017
__________________________________________________________________________________________________________________
Seite: 13 von 15
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: DYB
Genehm.Nr.: e13*2007/46*1138*..
Handelsbez.: FOCUS
Variante(n): Frontantrieb, Kombi, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 270 y = 300 VA
26B x = 320 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 320 y = 350 15 VA
26N x = 320 y = 350 8 VA
27F x = 300 y = 350 25 HA
27H x = 300 y = 350 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0274-12-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 49291
ANLAGE: 14 FORD Radtyp: TTD7
Hersteller: Alu-Design GmbH & Co. KG Stand: 09.08.2017
__________________________________________________________________________________________________________________
Seite: 14 von 15
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: DM2
Genehm.Nr.: e13*2001/116*0109*..
Handelsbez.: FORD C-MAX / KUGA
Variante(n): Nur Kuga ab Modeljahr 2013
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 230 y = 360 VA
26B x = 300 y = 400 VA
27I x = 250 y = 300 HA
27B x = 300 y = 350 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 300 y = 400 8 VA
26J x = 300 y = 400 15 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0274-12-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 49291
ANLAGE: 14 FORD Radtyp: TTD7
Hersteller: Alu-Design GmbH & Co. KG Stand: 09.08.2017
__________________________________________________________________________________________________________________
Seite: 15 von 15
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: WA6
Genehm.Nr.: e13*2001/116*0185*..
Handelsbez.: GALAXY, S-MAX
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 250 VA
26P x = 250 y = 200 VA
27B x = 300 y = 350 HA
27I x = 250 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 350 y = 300 15 VA
26N x = 300 y = 250 8 VA
27H x = 300 y = 350 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
