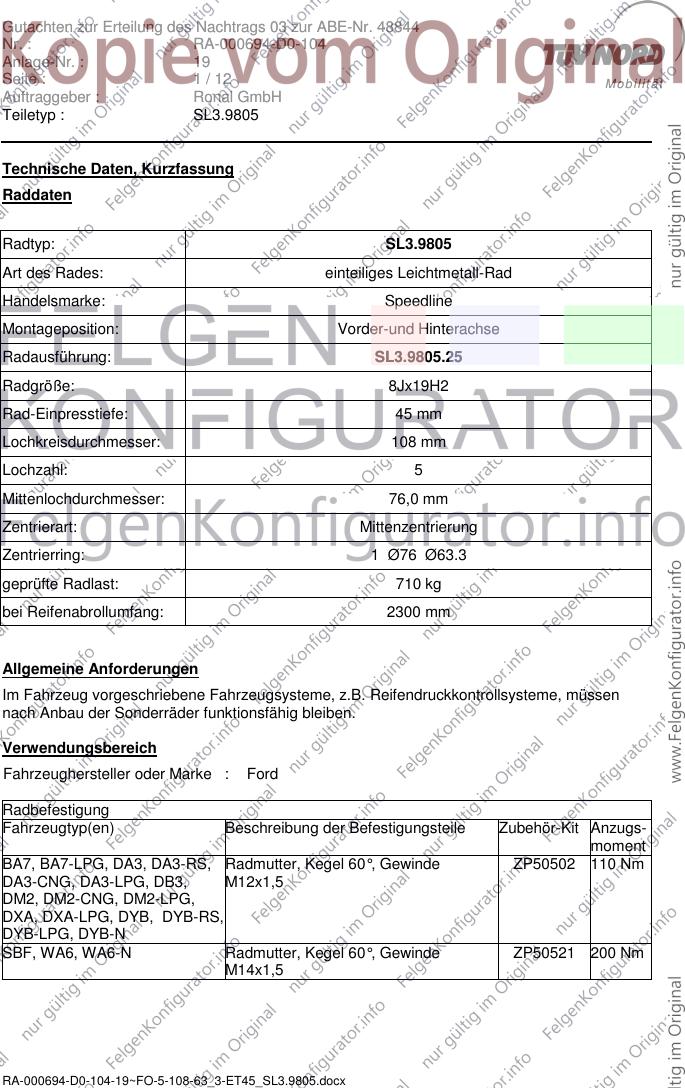

Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48844
Nr. : RA-000694-D0-104
Anlage-Nr. : 19
Seite : 1 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL3.9805
Technische Daten, Kurzfassung
Raddaten
Radtyp: SL3.9805
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: Speedline
Montageposition: Vorder-und Hinterachse
Radausführung: SL3.9805.25
Radgröße: 8Jx19H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 1 Ø76 Ø63.3
geprüfte Radlast: 710 kg
bei Reifenabrollumfang: 2300 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Ford
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
BA7, BA7-LPG, DA3, DA3-RS, Radmutter, Kegel 60°, Gewinde ZP50502 110 Nm
DA3-CNG, DA3-LPG, DB3, M12x1,5
DM2, DM2-CNG, DM2-LPG,
DXA, DXA-LPG, DYB, DYB-RS,
DYB-LPG, DYB-N
SBF, WA6, WA6-N Radmutter, Kegel 60°, Gewinde ZP50521 200 Nm
M14x1,5
RA-000694-D0-104-19~FO-5-108-63_3-ET45_SL3.9805.docx

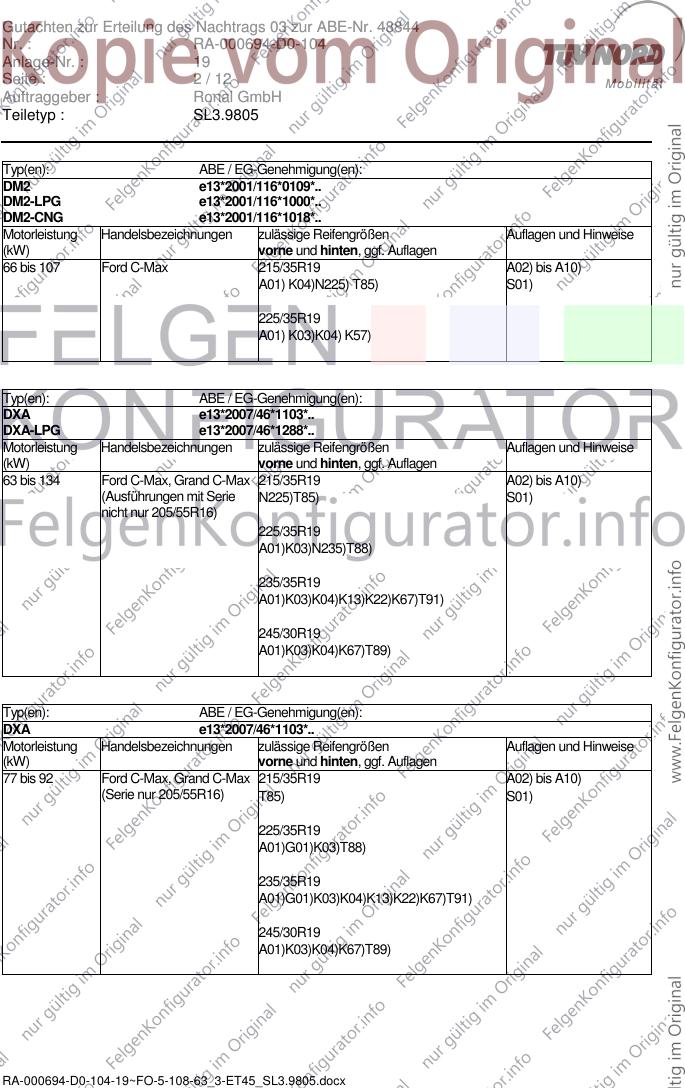

Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48844
Nr. : RA-000694-D0-104
Anlage-Nr. : 19
Seite : 2 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL3.9805
Typ(en): ABE / EG-Genehmigung(en):
DM2 e13*2001/116*0109*..
DM2-LPG e13*2001/116*1000*..
DM2-CNG e13*2001/116*1018*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 107 Ford C-Max 215/35R19 A02) bis A10)
A01) K04)N225) T85) S01)
225/35R19
A01) K03)K04) K57)
Typ(en): ABE / EG-Genehmigung(en):
DXA e13*2007/46*1103*..
DXA-LPG e13*2007/46*1288*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 134 Ford C-Max, Grand C-Max 215/35R19 A02) bis A10)
(Ausführungen mit Serie N225)T85) S01)
nicht nur 205/55R16)
225/35R19
A01)K03)N235)T88)
235/35R19
A01)K03)K04)K13)K22)K67)T91)
245/30R19
A01)K03)K04)K67)T89)
Typ(en): ABE / EG-Genehmigung(en):
DXA e13*2007/46*1103*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 92 Ford C-Max, Grand C-Max 215/35R19 A02) bis A10)
(Serie nur 205/55R16) T85) S01)
225/35R19
A01)G01)K03)T88)
235/35R19
A01)G01)K03)K04)K13)K22)K67)T91)
245/30R19
A01)K03)K04)K67)T89)
RA-000694-D0-104-19~FO-5-108-63_3-ET45_SL3.9805.docx

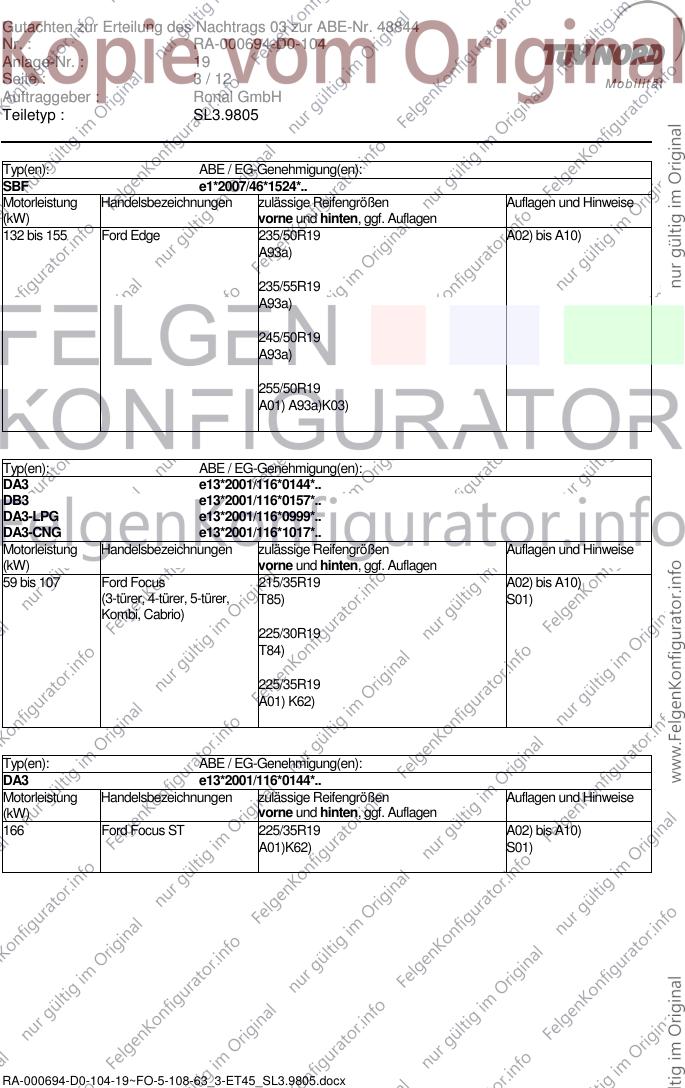

Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48844
Nr. : RA-000694-D0-104
Anlage-Nr. : 19
Seite : 3 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL3.9805
Typ(en): ABE / EG-Genehmigung(en):
SBF e1*2007/46*1524*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
132 bis 155 Ford Edge 235/50R19 A02) bis A10)
A93a)
235/55R19
A93a)
245/50R19
A93a)
255/50R19
A01) A93a)K03)
Typ(en): ABE / EG-Genehmigung(en):
DA3 e13*2001/116*0144*..
DB3 e13*2001/116*0157*..
DA3-LPG e13*2001/116*0999*..
DA3-CNG e13*2001/116*1017*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 107 Ford Focus 215/35R19 A02) bis A10)
(3-türer, 4-türer, 5-türer, T85) S01)
Kombi, Cabrio)
225/30R19
T84)
225/35R19
A01) K62)
Typ(en): ABE / EG-Genehmigung(en):
DA3 e13*2001/116*0144*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
166 Ford Focus ST 225/35R19 A02) bis A10)
A01)K62) S01)
RA-000694-D0-104-19~FO-5-108-63_3-ET45_SL3.9805.docx

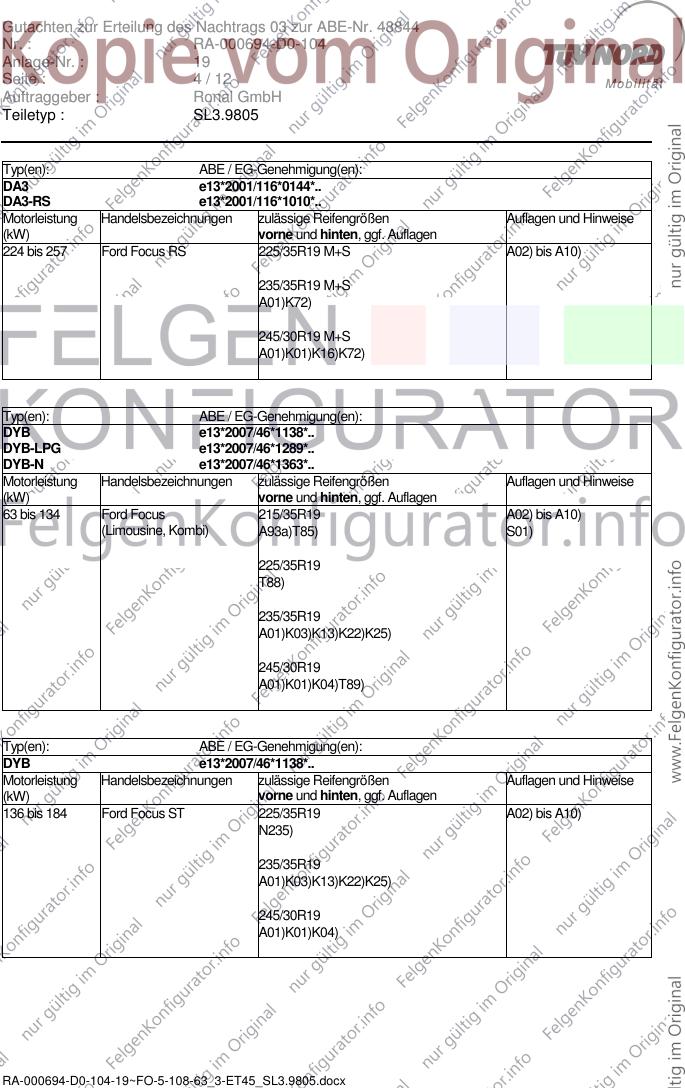

Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48844
Nr. : RA-000694-D0-104
Anlage-Nr. : 19
Seite : 4 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL3.9805
Typ(en): ABE / EG-Genehmigung(en):
DA3 e13*2001/116*0144*..
DA3-RS e13*2001/116*1010*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
224 bis 257 Ford Focus RS 225/35R19 M+S A02) bis A10)
235/35R19 M+S
A01)K72)
245/30R19 M+S
A01)K01)K16)K72)
Typ(en): ABE / EG-Genehmigung(en):
DYB e13*2007/46*1138*..
DYB-LPG e13*2007/46*1289*..
DYB-N e13*2007/46*1363*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 134 Ford Focus 215/35R19 A02) bis A10)
(Limousine, Kombi) A93a)T85) S01)
225/35R19
T88)
235/35R19
A01)K03)K13)K22)K25)
245/30R19
A01)K01)K04)T89)
Typ(en): ABE / EG-Genehmigung(en):
DYB e13*2007/46*1138*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
136 bis 184 Ford Focus ST 225/35R19 A02) bis A10)
N235)
235/35R19
A01)K03)K13)K22)K25)
245/30R19
A01)K01)K04)
RA-000694-D0-104-19~FO-5-108-63_3-ET45_SL3.9805.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48844
Nr. : RA-000694-D0-104
Anlage-Nr. : 19

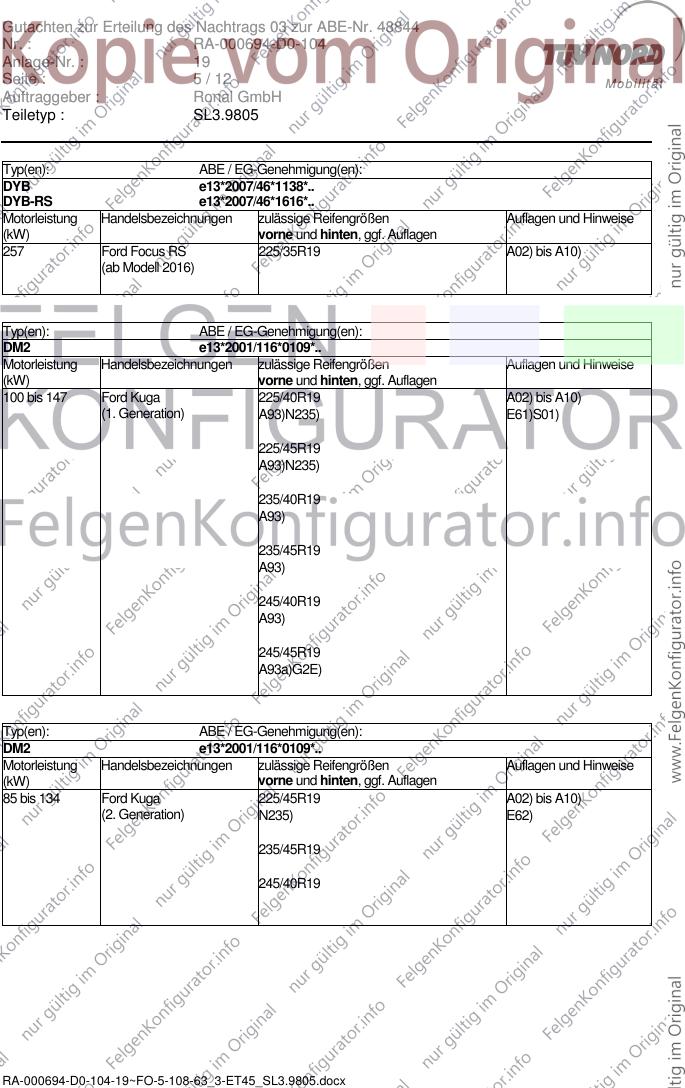

Seite : 5 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL3.9805
Typ(en): ABE / EG-Genehmigung(en):
DYB e13*2007/46*1138*..
DYB-RS e13*2007/46*1616*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
257 Ford Focus RS 225/35R19 A02) bis A10)
(ab Modell 2016)
Typ(en): ABE / EG-Genehmigung(en):
DM2 e13*2001/116*0109*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 147 Ford Kuga 225/40R19 A02) bis A10)
(1. Generation) A93)N235) E61)S01)
225/45R19
A93)N235)
235/40R19
A93)
235/45R19
A93)
245/40R19
A93)
245/45R19
A93a)G2E)
Typ(en): ABE / EG-Genehmigung(en):
DM2 e13*2001/116*0109*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 134 Ford Kuga 225/45R19 A02) bis A10)
(2. Generation) N235) E62)
235/45R19
245/40R19
RA-000694-D0-104-19~FO-5-108-63_3-ET45_SL3.9805.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48844
Nr. : RA-000694-D0-104
Anlage-Nr. : 19
Seite : 6 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL3.9805
Typ(en): ABE / EG-Genehmigung(en):
BA7 e13*2001/116*0249*..
BA7-LPG e13*2001/116*1015*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 176 Ford Mondeo 235/35R19 A02) bis A10)
(bis Modelljahr 2014) E64)S01)
245/35R19
A01)G2D)K04)
Typ(en): ABE / EG-Genehmigung(en):
BA7 e13*2001/116*0249*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 177 Ford Mondeo 225/40R19 A02) bis A10)
(ab Modelljahr 2015) N235) E65)
225/40R19 M+S
235/35R19
235/40R19
A01)GA7)K13)K25)
245/35R19
A01)K04)
Typ(en): ABE / EG-Genehmigung(en):
WA6 e13*2001/116*0185*..
WA6-N e13*2007/46*1340*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 176 Ford S-Max 1. Generation; 225/40R19 A02) bis A10)
Ford Galaxy 2. Generation T93) E69)S01)
235/40R19
GAG)
245/35R19
T93)
245/40R19
A01)G8B)K38)
RA-000694-D0-104-19~FO-5-108-63_3-ET45_SL3.9805.docx

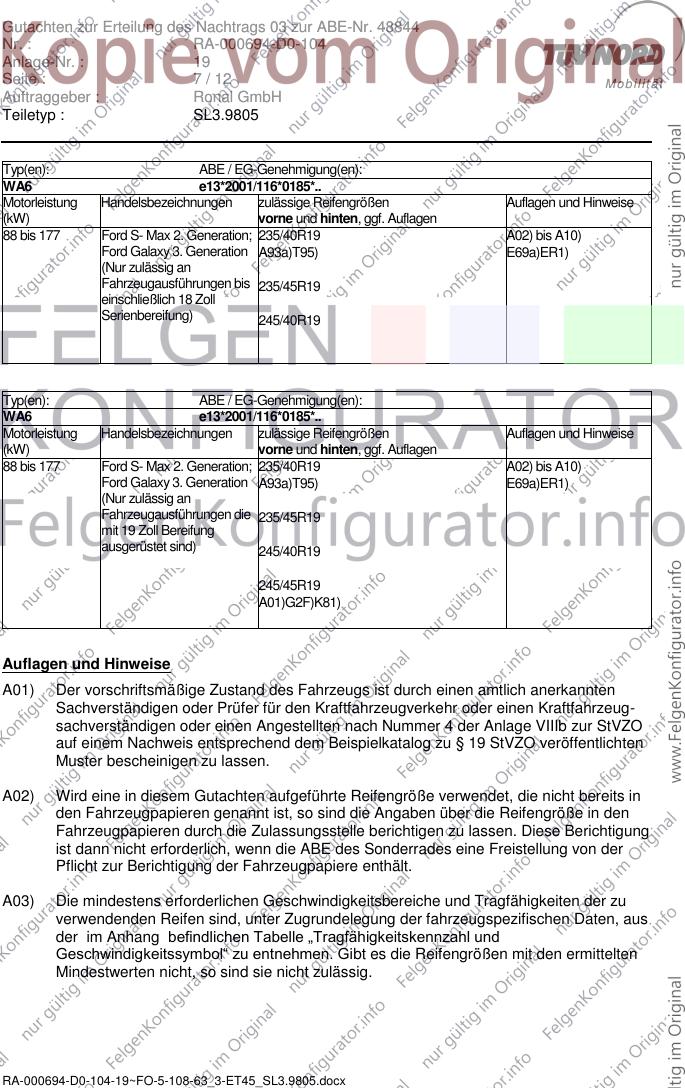

Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48844
Nr. : RA-000694-D0-104
Anlage-Nr. : 19
Seite : 7 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL3.9805
Typ(en): ABE / EG-Genehmigung(en):
WA6 e13*2001/116*0185*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 177 Ford S- Max 2. Generation; 235/40R19 A02) bis A10)
Ford Galaxy 3. Generation A93a)T95) E69a)ER1)
(Nur zulässig an
Fahrzeugausführungen bis 235/45R19
einschließlich 18 Zoll
Serienbereifung) 245/40R19
Typ(en): ABE / EG-Genehmigung(en):
WA6 e13*2001/116*0185*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 177 Ford S- Max 2. Generation; 235/40R19 A02) bis A10)
Ford Galaxy 3. Generation A93a)T95) E69a)ER1)
(Nur zulässig an
Fahrzeugausführungen die 235/45R19
mit 19 Zoll Bereifung
ausgerüstet sind) 245/40R19
245/45R19
A01)G2F)K81)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der im Anhang befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
RA-000694-D0-104-19~FO-5-108-63_3-ET45_SL3.9805.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48844
Nr. : RA-000694-D0-104
Anlage-Nr. : 19
Seite : 8 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL3.9805

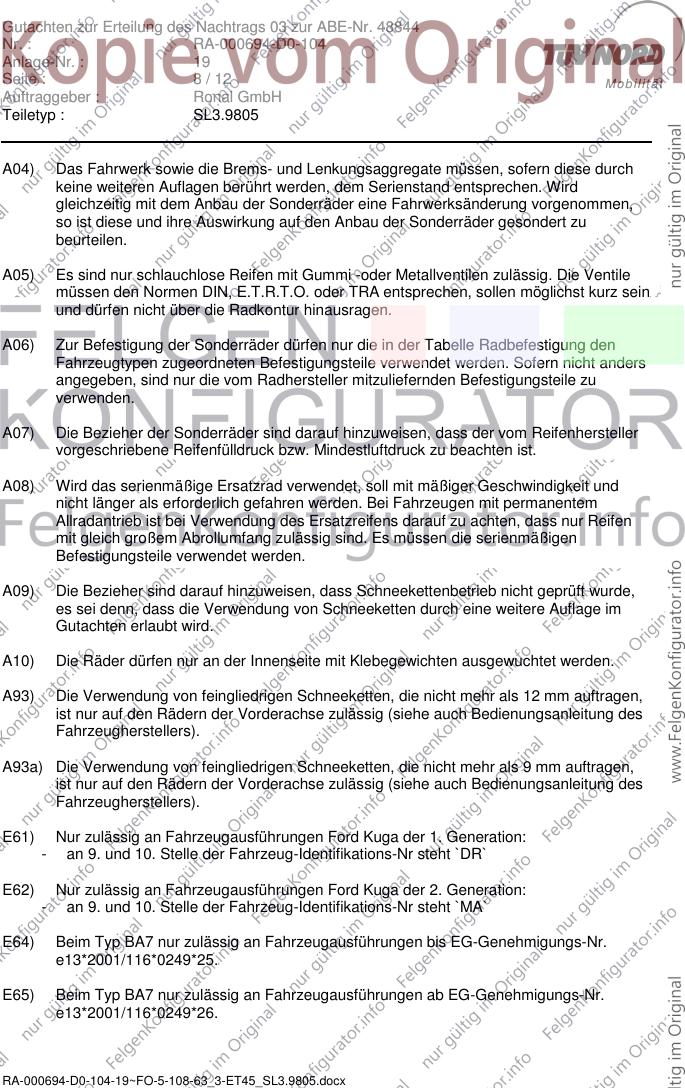

A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen,
so ist diese und ihre Auswirkung auf den Anbau der Sonderräder gesondert zu
beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und
nicht länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem
Allradantrieb ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen
mit gleich großem Abrollumfang zulässig sind. Es müssen die serienmäßigen
Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde,
es sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E61) Nur zulässig an Fahrzeugausführungen Ford Kuga der 1. Generation:
- an 9. und 10. Stelle der Fahrzeug-Identifikations-Nr steht `DR`
E62) Nur zulässig an Fahrzeugausführungen Ford Kuga der 2. Generation:
- an 9. und 10. Stelle der Fahrzeug-Identifikations-Nr steht `MA`
E64) Beim Typ BA7 nur zulässig an Fahrzeugausführungen bis EG-Genehmigungs-Nr.
e13*2001/116*0249*25.
E65) Beim Typ BA7 nur zulässig an Fahrzeugausführungen ab EG-Genehmigungs-Nr.
e13*2001/116*0249*26.
RA-000694-D0-104-19~FO-5-108-63_3-ET45_SL3.9805.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48844
Nr. : RA-000694-D0-104
Anlage-Nr. : 19
Seite : 9 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL3.9805

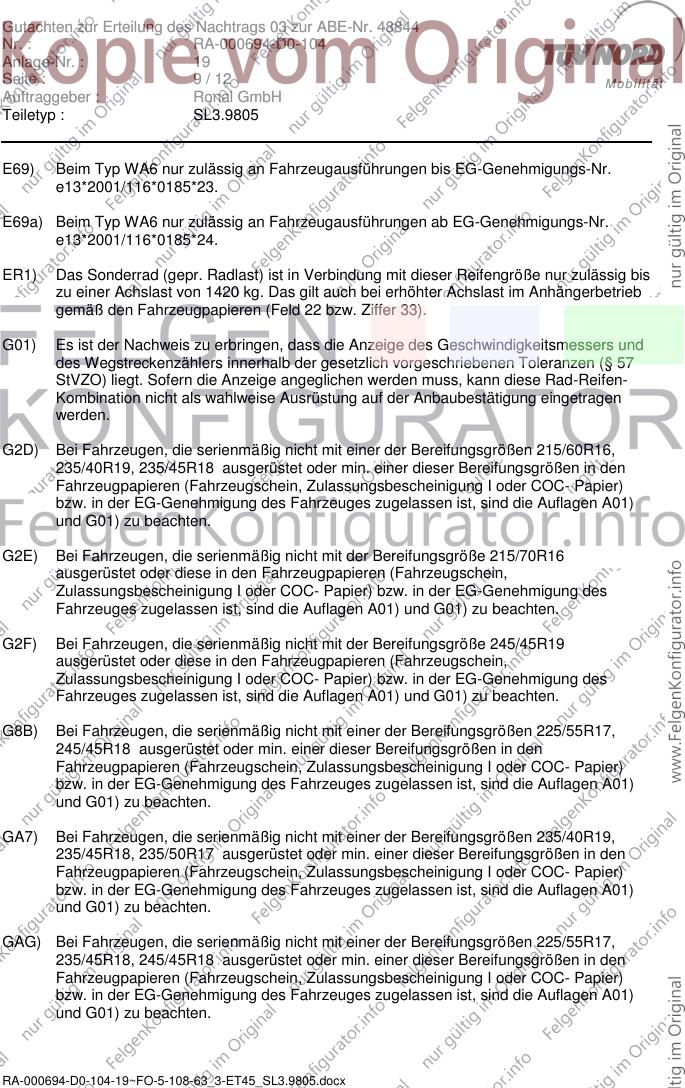

E69) Beim Typ WA6 nur zulässig an Fahrzeugausführungen bis EG-Genehmigungs-Nr.
e13*2001/116*0185*23.
E69a) Beim Typ WA6 nur zulässig an Fahrzeugausführungen ab EG-Genehmigungs-Nr.
e13*2001/116*0185*24.
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 1420 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G2D) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/60R16,
235/40R19, 235/45R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G2E) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 215/70R16
ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G2F) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 245/45R19
ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G8B) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/55R17,
245/45R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
GA7) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 235/40R19,
235/45R18, 235/50R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
GAG) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/55R17,
235/45R18, 245/45R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
RA-000694-D0-104-19~FO-5-108-63_3-ET45_SL3.9805.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48844
Nr. : RA-000694-D0-104
Anlage-Nr. : 19
Seite : 10 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL3.9805

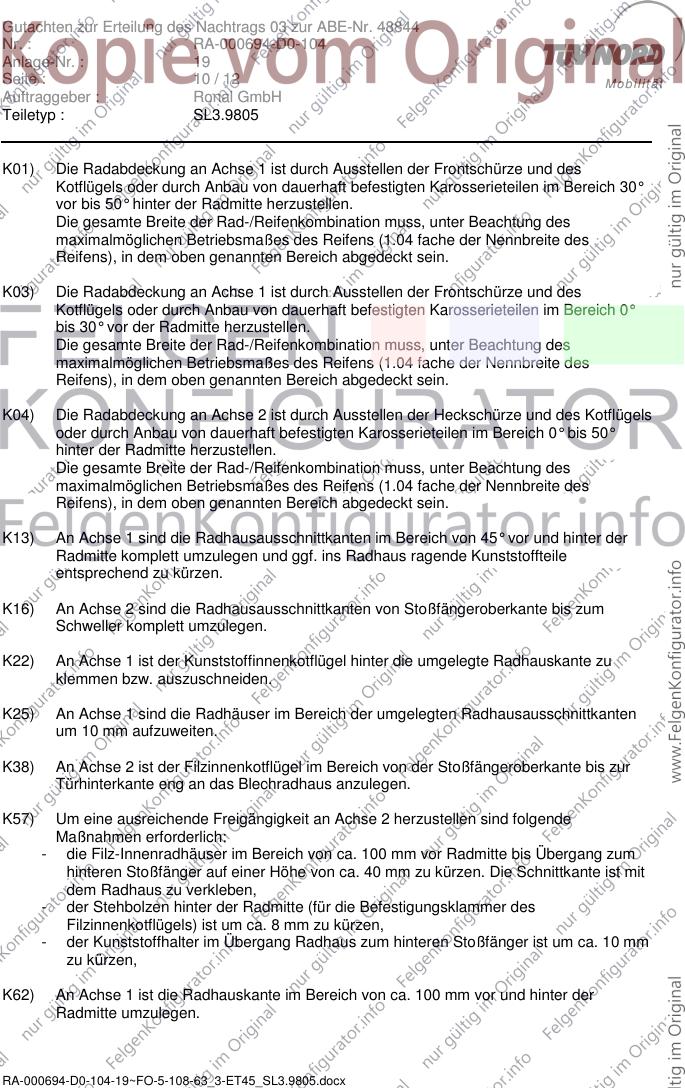

K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30°
vor bis 50° hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0°
bis 30° vor der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile
entsprechend zu kürzen.
K16) An Achse 2 sind die Radhausausschnittkanten von Stoßfängeroberkante bis zum
Schweller komplett umzulegen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten
um 10 mm aufzuweiten.
K38) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis zur
Türhinterkante eng an das Blechradhaus anzulegen.
K57) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende
Maßnahmen erforderlich:
- die Filz-Innenradhäuser im Bereich von ca. 100 mm vor Radmitte bis Übergang zum
hinteren Stoßfänger auf einer Höhe von ca. 40 mm zu kürzen. Die Schnittkante ist mit
dem Radhaus zu verkleben,
- der Stehbolzen hinter der Radmitte (für die Befestigungsklammer des
Filzinnenkotflügels) ist um ca. 8 mm zu kürzen,
- der Kunststoffhalter im Übergang Radhaus zum hinteren Stoßfänger ist um ca. 10 mm
zu kürzen,
K62) An Achse 1 ist die Radhauskante im Bereich von ca. 100 mm vor und hinter der
Radmitte umzulegen.
RA-000694-D0-104-19~FO-5-108-63_3-ET45_SL3.9805.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48844
Nr. : RA-000694-D0-104
Anlage-Nr. : 19
Seite : 11 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL3.9805

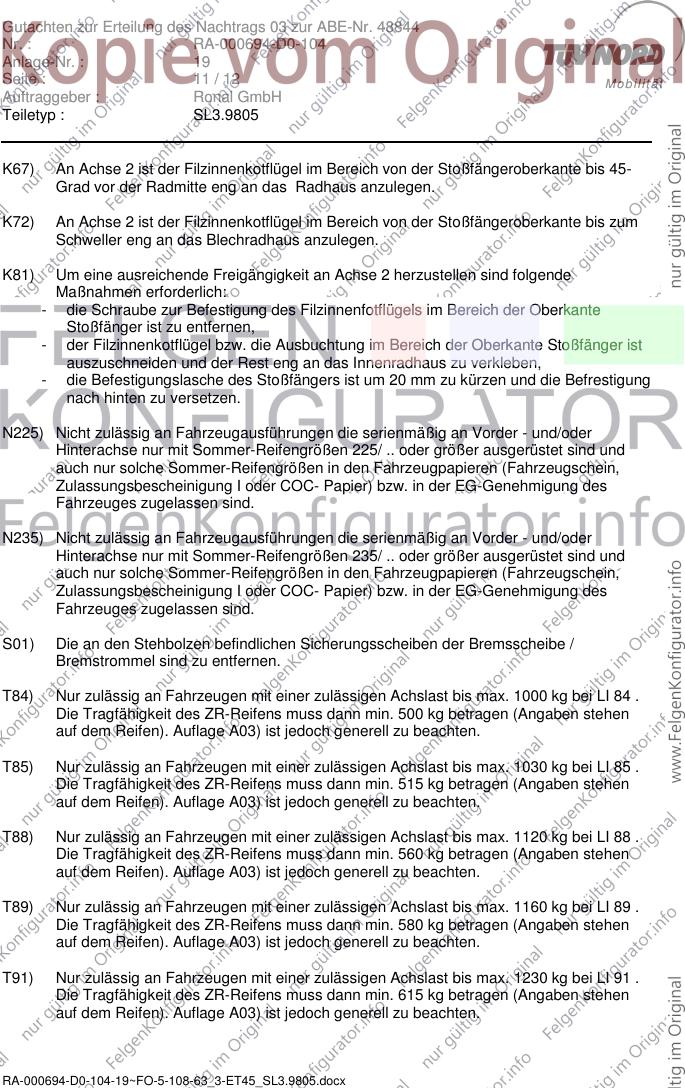

K67) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis 45-
Grad vor der Radmitte eng an das Radhaus anzulegen.
K72) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis zum
Schweller eng an das Blechradhaus anzulegen.
K81) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende
Maßnahmen erforderlich:
- die Schraube zur Befestigung des Filzinnenfotflügels im Bereich der Oberkante
Stoßfänger ist zu entfernen,
- der Filzinnenkotflügel bzw. die Ausbuchtung im Bereich der Oberkante Stoßfänger ist
auszuschneiden und der Rest eng an das Innenradhaus zu verkleben,
- die Befestigungslasche des Stoßfängers ist um 20 mm zu kürzen und die Befrestigung
nach hinten zu versetzen.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
S01) Die an den Stehbolzen befindlichen Sicherungsscheiben der Bremsscheibe /
Bremstrommel sind zu entfernen.
T84) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1000 kg bei LI 84 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 500 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T85) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1030 kg bei LI 85 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 515 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T89) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1160 kg bei LI 89 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 580 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T91) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1230 kg bei LI 91 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 615 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
RA-000694-D0-104-19~FO-5-108-63_3-ET45_SL3.9805.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48844
Nr. : RA-000694-D0-104
Anlage-Nr. : 19
Seite : 12 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL3.9805

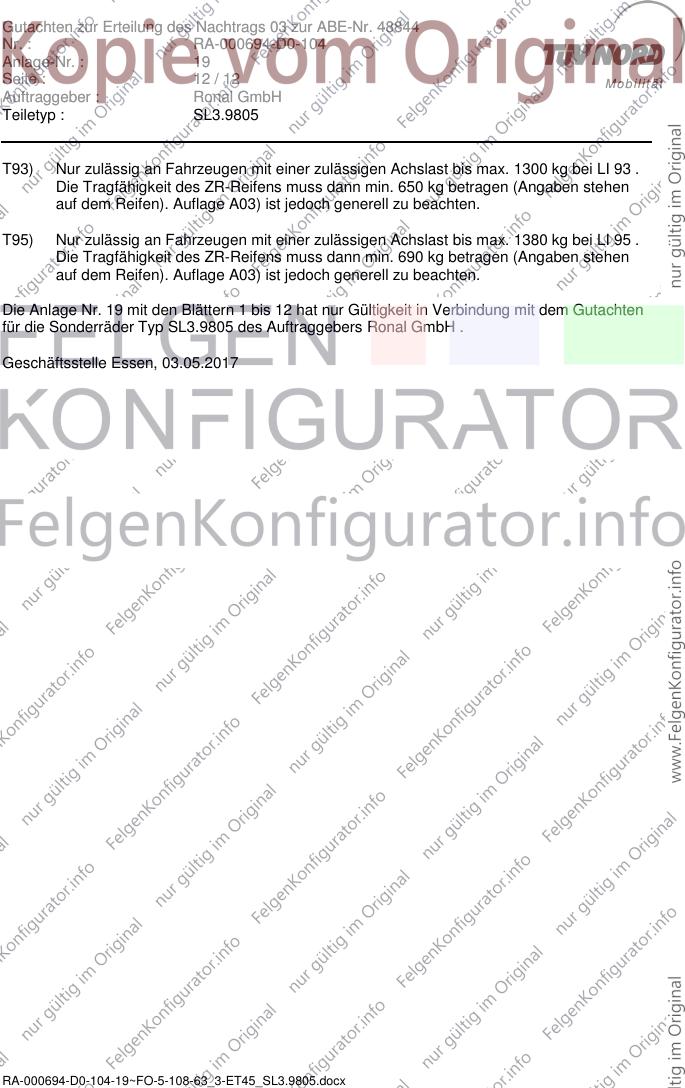

T93) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1300 kg bei LI 93 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 650 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T95) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1380 kg bei LI 95 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 690 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage Nr. 19 mit den Blättern 1 bis 12 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ SL3.9805 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 03.05.2017
RA-000694-D0-104-19~FO-5-108-63_3-ET45_SL3.9805.docx
