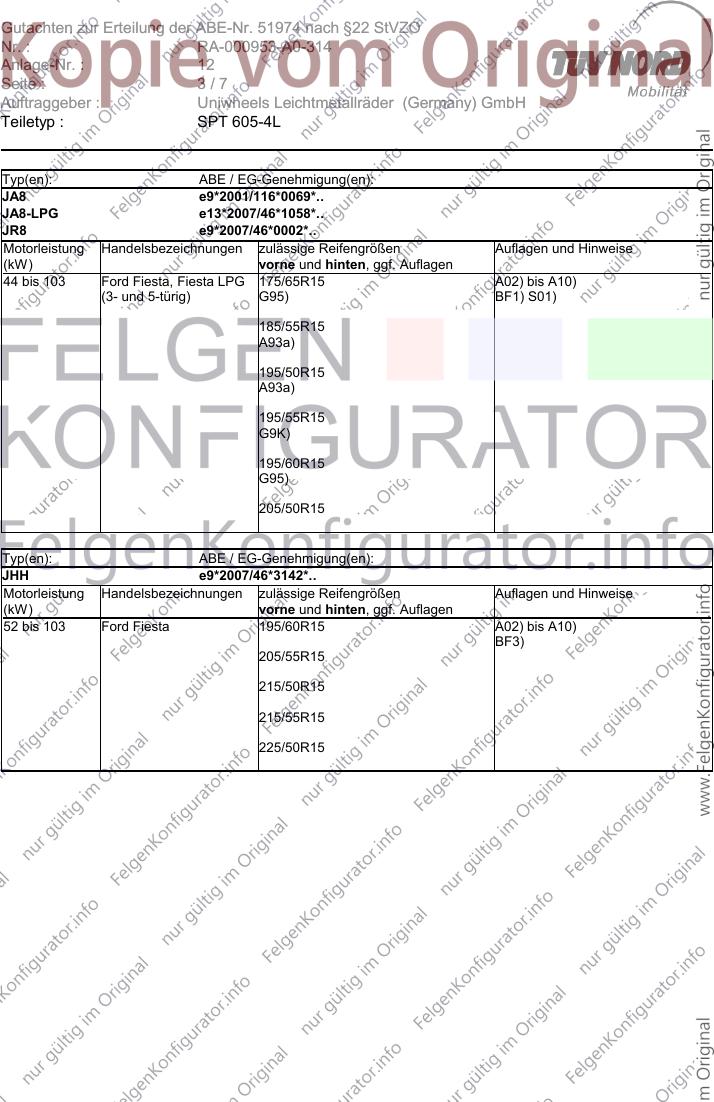

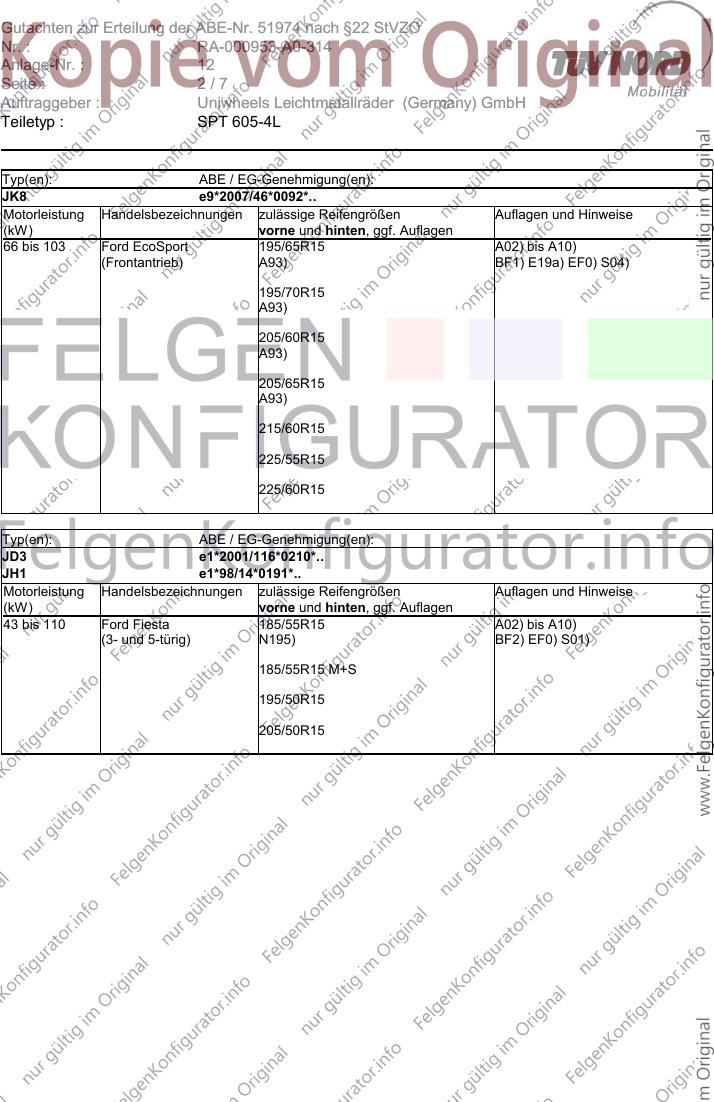

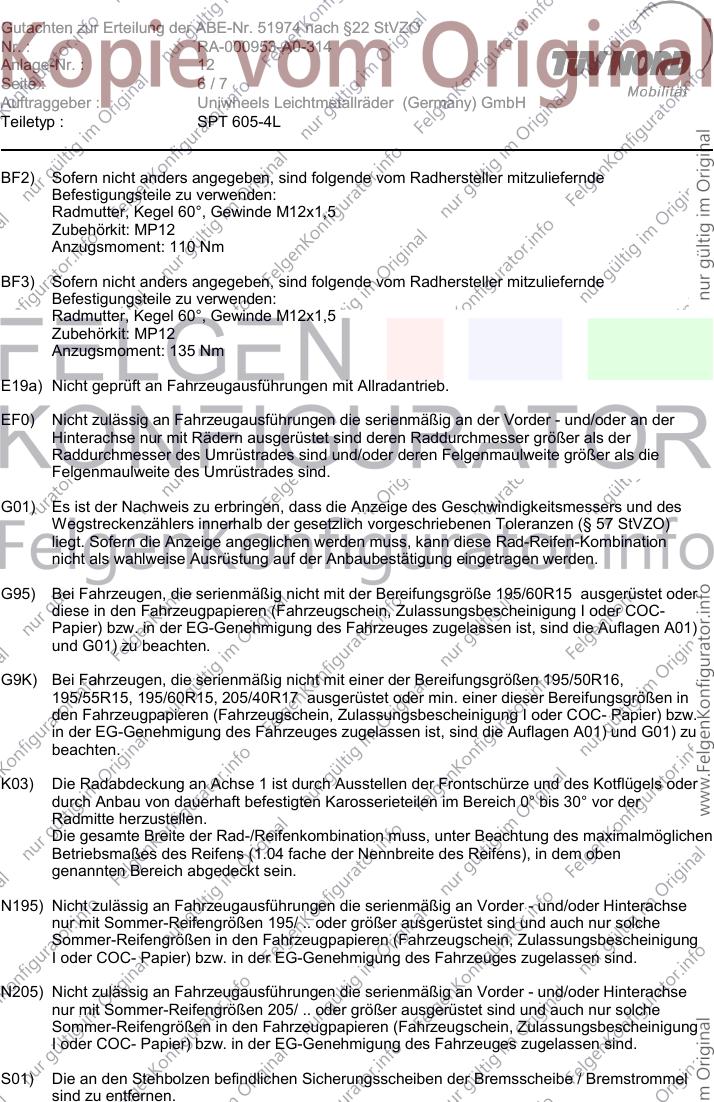

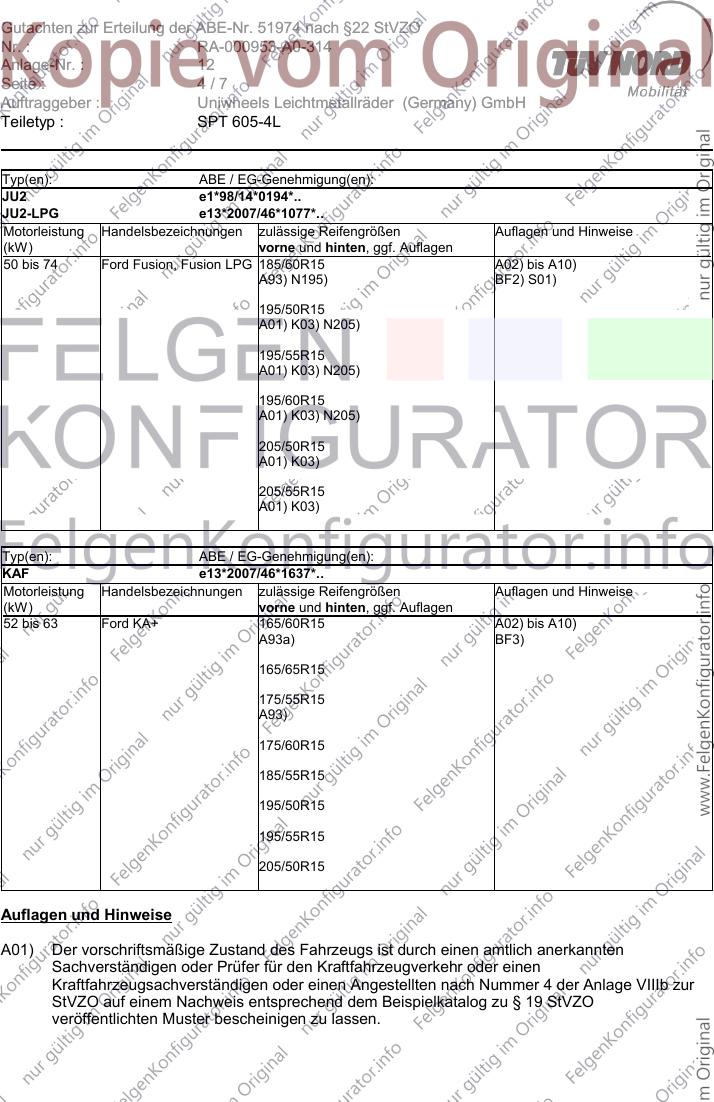

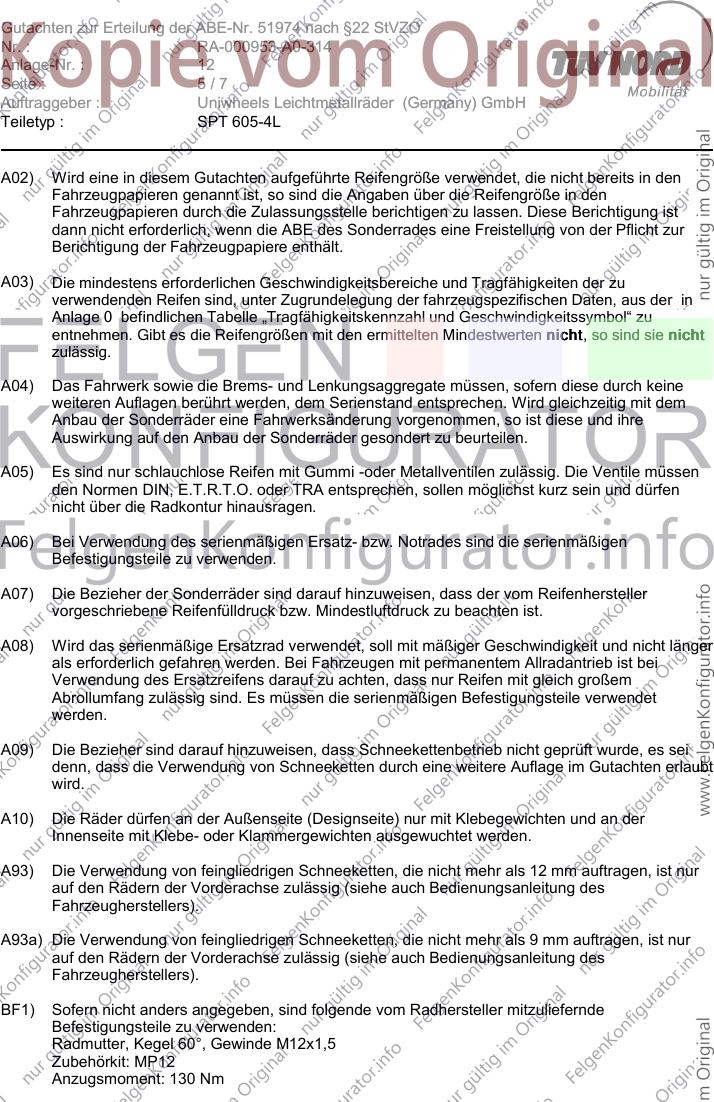

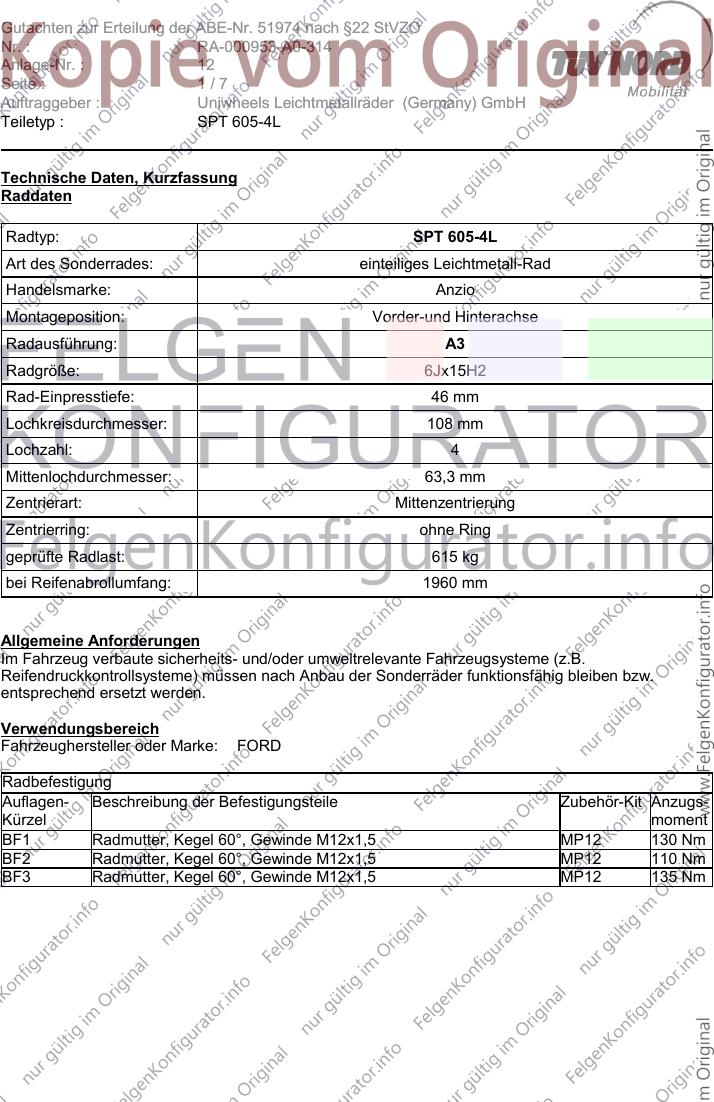

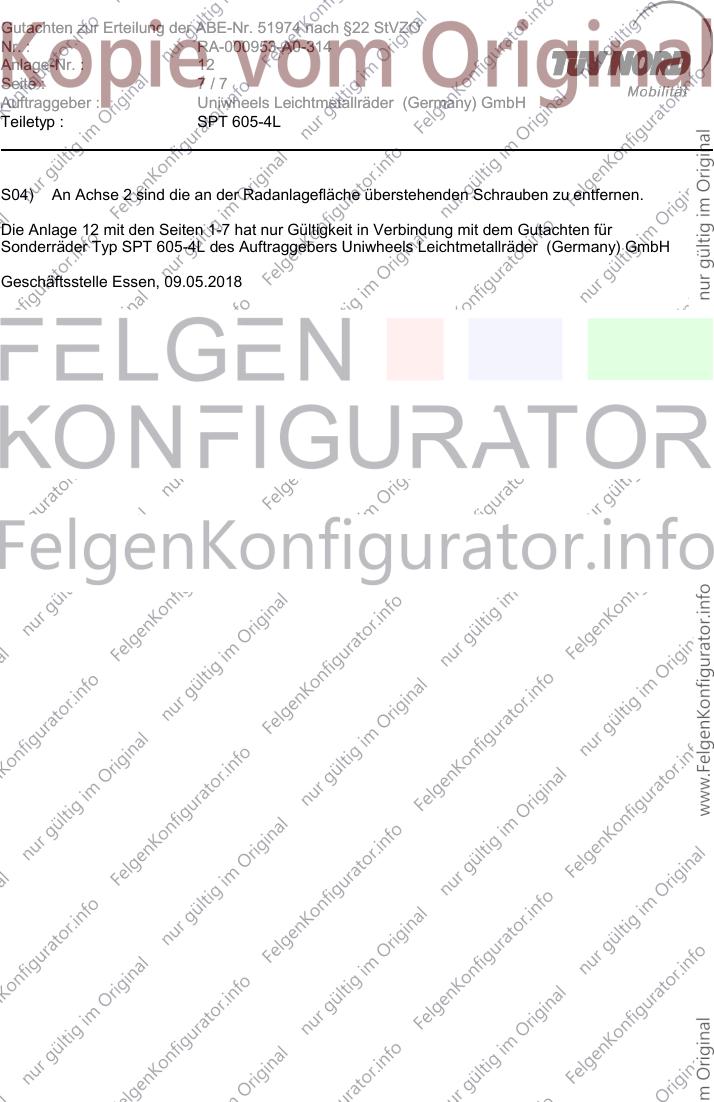

Gutachten zur Erteilung der ABE-Nr. 51974 nach §22 StVZO
Nr. : RA-000953-A0-314
Anlage-Nr. : 12
Seite : 1/7
Auftraggeber : Uniwheels Leichtmetallräder (Germany) GmbH
Teiletyp : SPT 605-4L
Technische Daten, Kurzfassung
Raddaten
Radtyp: SPT 605-4L
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Anzio
Montageposition: Vorder-und Hinterachse
Radausführung: A3
Radgröße: 6Jx15H2
Rad-Einpresstiefe: 46 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 4
Mittenlochdurchmesser: 63,3 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: 615 kg
bei Reifenabrollumfang: 1960 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: FORD
Radbefestigung
Auflagen- Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 Radmutter, Kegel 60°, Gewinde M12x1,5 MP12 130 Nm
BF2 Radmutter, Kegel 60°, Gewinde M12x1,5 MP12 110 Nm
BF3 Radmutter, Kegel 60°, Gewinde M12x1,5 MP12 135 Nm
Gutachten zur Erteilung der ABE-Nr. 51974 nach §22 StVZO
Nr. : RA-000953-A0-314
Anlage-Nr. : 12
Seite : 2/7
Auftraggeber : Uniwheels Leichtmetallräder (Germany) GmbH
Teiletyp : SPT 605-4L
Typ(en): ABE / EG-Genehmigung(en):
JK8 e9*2007/46*0092*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 103 Ford EcoSport 195/65R15 A02) bis A10)
(Frontantrieb) A93) BF1) E19a) EF0) S04)
195/70R15
A93)
205/60R15
A93)
205/65R15
A93)
215/60R15
225/55R15
225/60R15
Typ(en): ABE / EG-Genehmigung(en):
JD3 e1*2001/116*0210*..
JH1 e1*98/14*0191*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
43 bis 110 Ford Fiesta 185/55R15 A02) bis A10)
(3- und 5-türig) N195) BF2) EF0) S01)
185/55R15 M+S
195/50R15
205/50R15
Gutachten zur Erteilung der ABE-Nr. 51974 nach §22 StVZO
Nr. : RA-000953-A0-314
Anlage-Nr. : 12
Seite : 3/7
Auftraggeber : Uniwheels Leichtmetallräder (Germany) GmbH
Teiletyp : SPT 605-4L
Typ(en): ABE / EG-Genehmigung(en):
JA8 e9*2001/116*0069*..
JA8-LPG e13*2007/46*1058*..
JR8 e9*2007/46*0002*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 103 Ford Fiesta, Fiesta LPG 175/65R15 A02) bis A10)
(3- und 5-türig) G95) BF1) S01)
185/55R15
A93a)
195/50R15
A93a)
195/55R15
G9K)
195/60R15
G95)
205/50R15
Typ(en): ABE / EG-Genehmigung(en):
JHH e9*2007/46*3142*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
52 bis 103 Ford Fiesta 195/60R15 A02) bis A10)
BF3)
205/55R15
215/50R15
215/55R15
225/50R15
Gutachten zur Erteilung der ABE-Nr. 51974 nach §22 StVZO
Nr. : RA-000953-A0-314
Anlage-Nr. : 12
Seite : 4/7
Auftraggeber : Uniwheels Leichtmetallräder (Germany) GmbH
Teiletyp : SPT 605-4L
Typ(en): ABE / EG-Genehmigung(en):
JU2 e1*98/14*0194*..
JU2-LPG e13*2007/46*1077*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 74 Ford Fusion, Fusion LPG 185/60R15 A02) bis A10)
A93) N195) BF2) S01)
195/50R15
A01) K03) N205)
195/55R15
A01) K03) N205)
195/60R15
A01) K03) N205)
205/50R15
A01) K03)
205/55R15
A01) K03)
Typ(en): ABE / EG-Genehmigung(en):
KAF e13*2007/46*1637*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
52 bis 63 Ford KA+ 165/60R15 A02) bis A10)
A93a) BF3)
165/65R15
175/55R15
A93)
175/60R15
185/55R15
195/50R15
195/55R15
205/50R15
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
Gutachten zur Erteilung der ABE-Nr. 51974 nach §22 StVZO
Nr. : RA-000953-A0-314
Anlage-Nr. : 12
Seite : 5/7
Auftraggeber : Uniwheels Leichtmetallräder (Germany) GmbH
Teiletyp : SPT 605-4L
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht
nicht, so sind sie nicht
zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen an der Außenseite (Designseite) nur mit Klebegewichten und an der
Innenseite mit Klebe- oder Klammergewichten ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Sofern nicht anders angegeben, sind folgende vom Radhersteller mitzuliefernde
Befestigungsteile zu verwenden:
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: MP12
Anzugsmoment: 130 Nm
Gutachten zur Erteilung der ABE-Nr. 51974 nach §22 StVZO
Nr. : RA-000953-A0-314
Anlage-Nr. : 12
Seite : 6/7
Auftraggeber : Uniwheels Leichtmetallräder (Germany) GmbH
Teiletyp : SPT 605-4L
BF2) Sofern nicht anders angegeben, sind folgende vom Radhersteller mitzuliefernde
Befestigungsteile zu verwenden:
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: MP12
Anzugsmoment: 110 Nm
BF3) Sofern nicht anders angegeben, sind folgende vom Radhersteller mitzuliefernde
Befestigungsteile zu verwenden:
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: MP12
Anzugsmoment: 135 Nm
E19a) Nicht geprüft an Fahrzeugausführungen mit Allradantrieb.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G95) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 195/60R15 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G9K) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/50R16,
195/55R15, 195/60R15, 205/40R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in
den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
N195) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 195/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
S01) Die an den Stehbolzen befindlichen Sicherungsscheiben der Bremsscheibe / Bremstrommel
sind zu entfernen.
Gutachten zur Erteilung der ABE-Nr. 51974 nach §22 StVZO
Nr. : RA-000953-A0-314
Anlage-Nr. : 12
Seite : 7/7
Auftraggeber : Uniwheels Leichtmetallräder (Germany) GmbH
Teiletyp : SPT 605-4L
S04) An Achse 2 sind die an der Radanlagefläche überstehenden Schrauben zu entfernen.
Die Anlage 12 mit den Seiten 1-7 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ SPT 605-4L des Auftraggebers Uniwheels Leichtmetallräder (Germany) GmbH
Geschäftsstelle Essen, 09.05.2018
