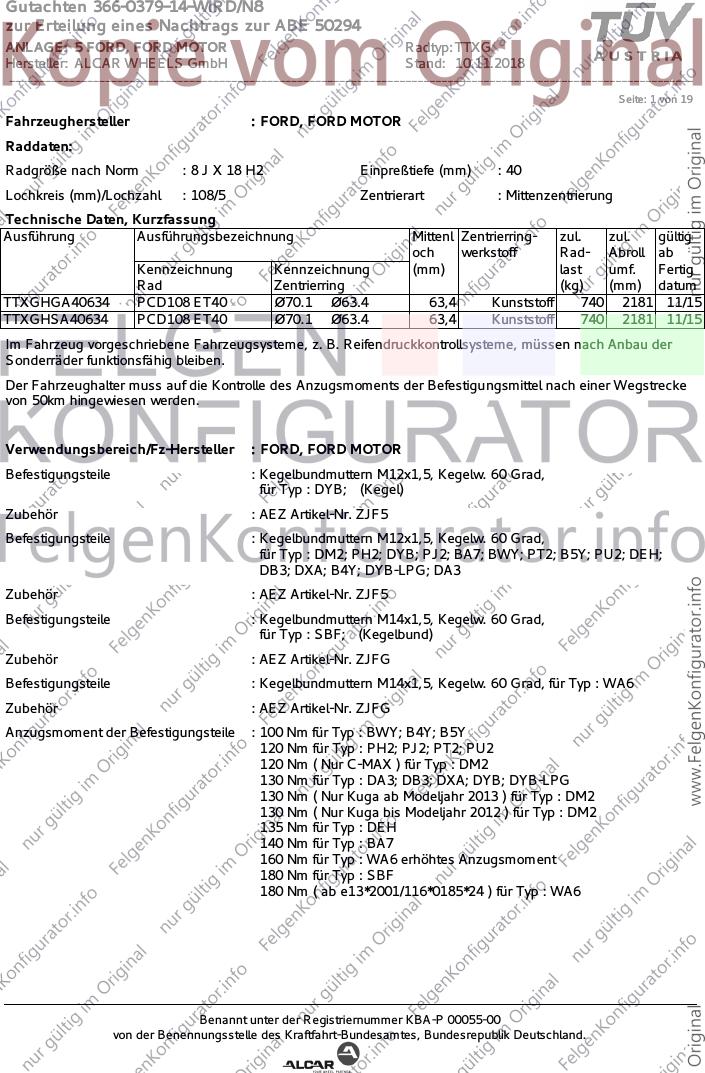

Gutachten 366-0379-14-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 50294
ANLAGE: 5 FORD, FORD MOTOR Radtyp: TTXG
Hersteller: ALCAR WHEELS GmbH Stand: 10.11.2018
__________________________________________________________________________________________________________________
Seite: 1 von 19
Fahrzeughersteller : FORD, FORD MOTOR
Raddaten:
Radgröße nach Norm : 8 J X 18 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TTXGHGA40634 PCD108 ET40 Ø70.1 Ø63.4 63,4 Kunststoff 740 2181 11/15
TTXGHSA40634 PCD108 ET40 Ø70.1 Ø63.4 63,4 Kunststoff 740 2181 11/15
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : FORD, FORD MOTOR
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : DYB; (Kegel)
Zubehör : AEZ Artikel-Nr. ZJF5
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : DM2; PH2; DYB; PJ2; BA7; BWY; PT2; B5Y; PU2; DEH;
DB3; DXA; B4Y; DYB-LPG; DA3
Zubehör : AEZ Artikel-Nr. ZJF5
Befestigungsteile : Kegelbundmuttern M14x1,5, Kegelw. 60 Grad,
für Typ : SBF; (Kegelbund)
Zubehör : AEZ Artikel-Nr. ZJFG
Befestigungsteile : Kegelbundmuttern M14x1,5, Kegelw. 60 Grad, für Typ : WA6
Zubehör : AEZ Artikel-Nr. ZJFG
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : BWY; B4Y; B5Y
120 Nm für Typ : PH2; PJ2; PT2; PU2
120 Nm ( Nur C-MAX ) für Typ : DM2
130 Nm für Typ : DA3; DB3; DXA; DYB; DYB-LPG
130 Nm ( Nur Kuga ab Modeljahr 2013 ) für Typ : DM2
130 Nm ( Nur Kuga bis Modeljahr 2012 ) für Typ : DM2
135 Nm für Typ : DEH
140 Nm für Typ : BA7
160 Nm für Typ : WA6 erhöhtes Anzugsmoment
180 Nm für Typ : SBF
180 Nm ( ab e13*2001/116*0185*24 ) für Typ : WA6
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

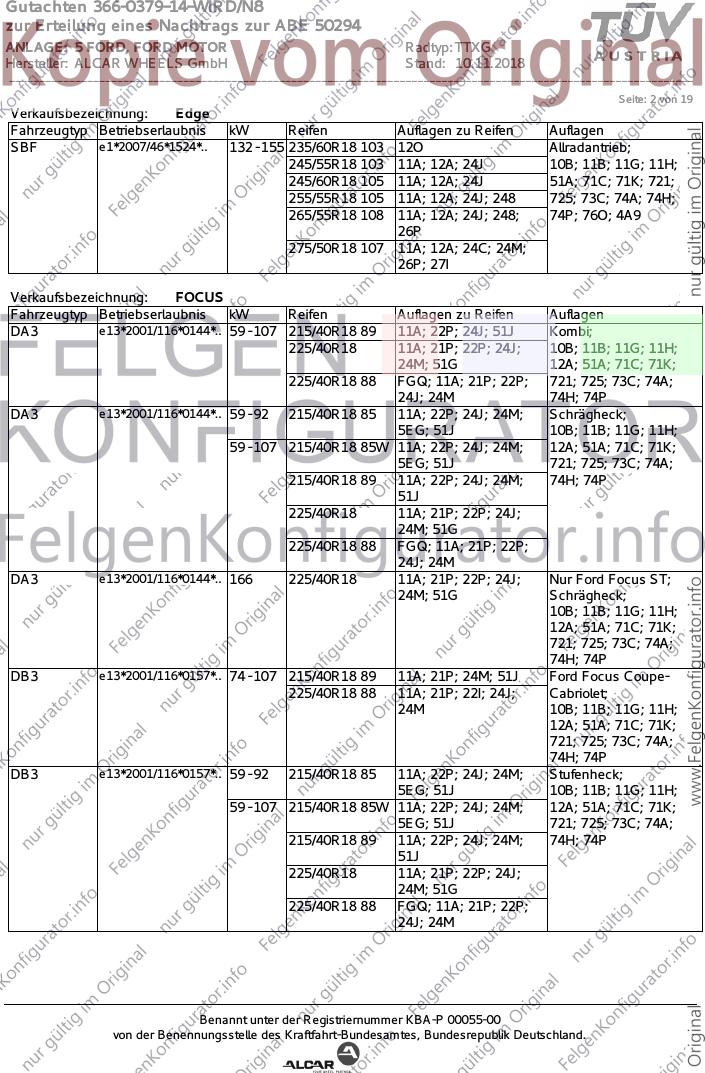

Gutachten 366-0379-14-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 50294
ANLAGE: 5 FORD, FORD MOTOR Radtyp: TTXG
Hersteller: ALCAR WHEELS GmbH Stand: 10.11.2018
__________________________________________________________________________________________________________________
Seite: 2 von 19
Verkaufsbezeichnung: Edge
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SBF e1*2007/46*1524*.. 132 - 155 235/60R18 103 12O Allradantrieb;
245/55R18 103 11A; 12A; 24J 10B; 11B; 11G; 11H;
245/60R18 105 11A; 12A; 24J 51A; 71C; 71K; 721;
255/55R18 105 11A; 12A; 24J; 248 725; 73C; 74A; 74H;
265/55R18 108 11A; 12A; 24J; 248; 74P; 76O; 4A9
26P
275/50R18 107 11A; 12A; 24C; 24M;
26P; 27I
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DA3 e13*2001/116*0144*.. 59 - 107 215/40R18 89 11A; 22P; 24J; 51J Kombi;
225/40R18 11A; 21P; 22P; 24J; 10B; 11B; 11G; 11H;
24M; 51G 12A; 51A; 71C; 71K;
225/40R18 88 FGQ; 11A; 21P; 22P; 721; 725; 73C; 74A;
24J; 24M 74H; 74P
DA3 e13*2001/116*0144*.. 59 - 92 215/40R18 85 11A; 22P; 24J; 24M; Schrägheck;
5EG; 51J 10B; 11B; 11G; 11H;
59 - 107 215/40R18 85W 11A; 22P; 24J; 24M; 12A; 51A; 71C; 71K;
5EG; 51J 721; 725; 73C; 74A;
215/40R18 89 11A; 22P; 24J; 24M; 74H; 74P
51J
225/40R18 11A; 21P; 22P; 24J;
24M; 51G
225/40R18 88 FGQ; 11A; 21P; 22P;
24J; 24M
DA3 e13*2001/116*0144*.. 166 225/40R18 11A; 21P; 22P; 24J; Nur Ford Focus ST;
24M; 51G Schrägheck;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P
DB3 e13*2001/116*0157*.. 74 - 107 215/40R18 89 11A; 21P; 24M; 51J Ford Focus Coupe-
225/40R18 88 11A; 21P; 22I; 24J; Cabriolet;
24M 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P
DB3 e13*2001/116*0157*.. 59 - 92 215/40R18 85 11A; 22P; 24J; 24M; Stufenheck;
5EG; 51J 10B; 11B; 11G; 11H;
59 - 107 215/40R18 85W 11A; 22P; 24J; 24M; 12A; 51A; 71C; 71K;
5EG; 51J 721; 725; 73C; 74A;
215/40R18 89 11A; 22P; 24J; 24M; 74H; 74P
51J
225/40R18 11A; 21P; 22P; 24J;
24M; 51G
225/40R18 88 FGQ; 11A; 21P; 22P;
24J; 24M
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

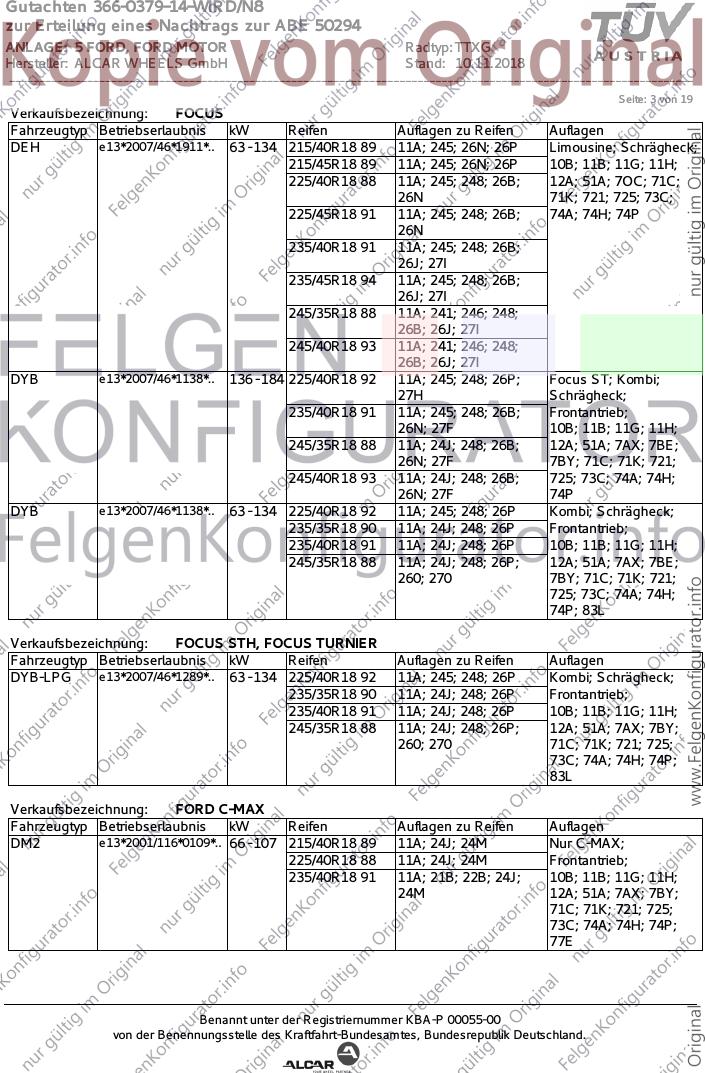

Gutachten 366-0379-14-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 50294
ANLAGE: 5 FORD, FORD MOTOR Radtyp: TTXG
Hersteller: ALCAR WHEELS GmbH Stand: 10.11.2018
__________________________________________________________________________________________________________________
Seite: 3 von 19
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DEH e13*2007/46*1911*.. 63 - 134 215/40R18 89 11A; 245; 26N; 26P Limousine; Schrägheck;
215/45R18 89 11A; 245; 26N; 26P 10B; 11B; 11G; 11H;
225/40R18 88 11A; 245; 248; 26B; 12A; 51A; 7OC; 71C;
26N 71K; 721; 725; 73C;
225/45R18 91 11A; 245; 248; 26B; 74A; 74H; 74P
26N
235/40R18 91 11A; 245; 248; 26B;
26J; 27I
235/45R18 94 11A; 245; 248; 26B;
26J; 27I
245/35R18 88 11A; 241; 246; 248;
26B; 26J; 27I
245/40R18 93 11A; 241; 246; 248;
26B; 26J; 27I
DYB e13*2007/46*1138*.. 136 - 184 225/40R18 92 11A; 245; 248; 26P; Focus ST; Kombi;
27H Schrägheck;
235/40R18 91 11A; 245; 248; 26B; Frontantrieb;
26N; 27F 10B; 11B; 11G; 11H;
245/35R18 88 11A; 24J; 248; 26B; 12A; 51A; 7AX; 7BE;
26N; 27F 7BY; 71C; 71K; 721;
245/40R18 93 11A; 24J; 248; 26B; 725; 73C; 74A; 74H;
26N; 27F 74P
DYB e13*2007/46*1138*.. 63 - 134 225/40R18 92 11A; 245; 248; 26P Kombi; Schrägheck;
235/35R18 90 11A; 24J; 248; 26P Frontantrieb;
235/40R18 91 11A; 24J; 248; 26P 10B; 11B; 11G; 11H;
245/35R18 88 11A; 24J; 248; 26P; 12A; 51A; 7AX; 7BE;
260; 270 7BY; 71C; 71K; 721;
725; 73C; 74A; 74H;
74P; 83L
Verkaufsbezeichnung: FOCUS STH, FOCUS TURNIER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DYB-LPG e13*2007/46*1289*.. 63 - 134 225/40R18 92 11A; 245; 248; 26P Kombi; Schrägheck;
235/35R18 90 11A; 24J; 248; 26P Frontantrieb;
235/40R18 91 11A; 24J; 248; 26P 10B; 11B; 11G; 11H;
245/35R18 88 11A; 24J; 248; 26P; 12A; 51A; 7AX; 7BY;
260; 270 71C; 71K; 721; 725;
73C; 74A; 74H; 74P;
83L
Verkaufsbezeichnung: FORD C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 66 - 107 215/40R18 89 11A; 24J; 24M Nur C-MAX;
225/40R18 88 11A; 24J; 24M Frontantrieb;
235/40R18 91 11A; 21B; 22B; 24J; 10B; 11B; 11G; 11H;
24M 12A; 51A; 7AX; 7BY;
71C; 71K; 721; 725;
73C; 74A; 74H; 74P;
77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

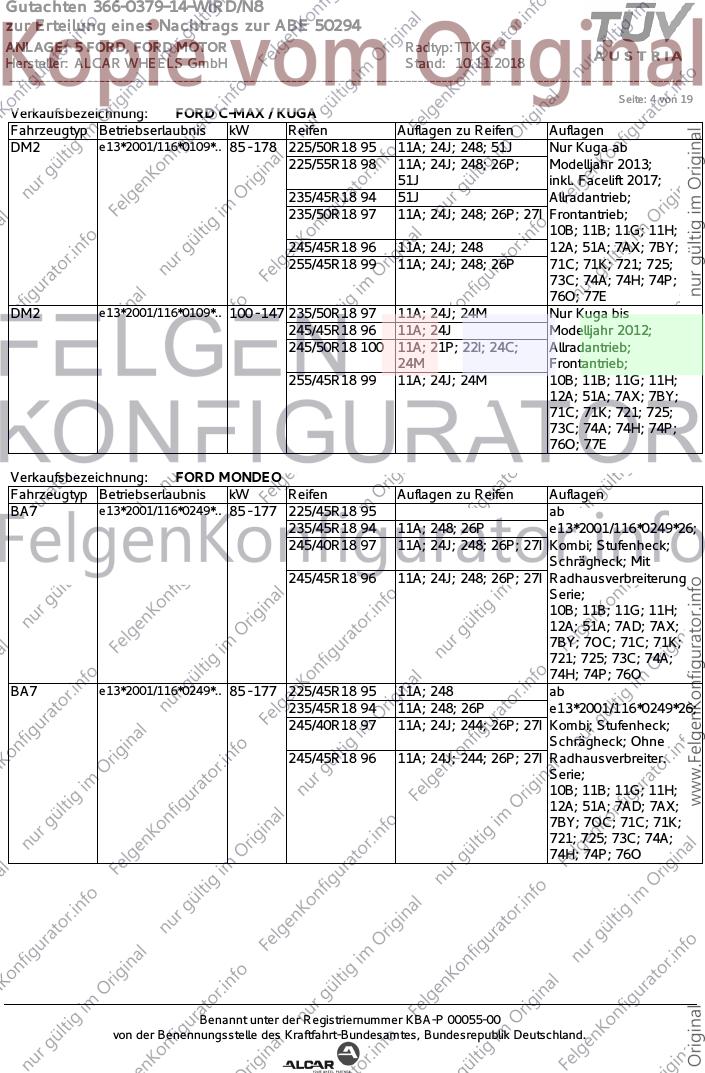

Gutachten 366-0379-14-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 50294
ANLAGE: 5 FORD, FORD MOTOR Radtyp: TTXG
Hersteller: ALCAR WHEELS GmbH Stand: 10.11.2018
__________________________________________________________________________________________________________________
Seite: 4 von 19
Verkaufsbezeichnung: FORD C-MAX / KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 85 - 178 225/50R18 95 11A; 24J; 248; 51J Nur Kuga ab
225/55R18 98 11A; 24J; 248; 26P; Modelljahr 2013;
51J inkl. Facelift 2017;
235/45R18 94 51J Allradantrieb;
235/50R18 97 11A; 24J; 248; 26P; 27I Frontantrieb;
10B; 11B; 11G; 11H;
245/45R18 96 11A; 24J; 248 12A; 51A; 7AX; 7BY;
255/45R18 99 11A; 24J; 248; 26P 71C; 71K; 721; 725;
73C; 74A; 74H; 74P;
76O; 77E
DM2 e13*2001/116*0109*.. 100 - 147 235/50R18 97 11A; 24J; 24M Nur Kuga bis
245/45R18 96 11A; 24J Modelljahr 2012;
245/50R18 100 11A; 21P; 22I; 24C; Allradantrieb;
24M Frontantrieb;
255/45R18 99 11A; 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 7AX; 7BY;
71C; 71K; 721; 725;
73C; 74A; 74H; 74P;
76O; 77E
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7 e13*2001/116*0249*.. 85 - 177 225/45R18 95 ab
235/45R18 94 11A; 248; 26P e13*2001/116*0249*26;
245/40R18 97 11A; 24J; 248; 26P; 27I Kombi; Stufenheck;
Schrägheck; Mit
245/45R18 96 11A; 24J; 248; 26P; 27I Radhausverbreiterung
Serie;
10B; 11B; 11G; 11H;
12A; 51A; 7AD; 7AX;
7BY; 7OC; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 76O
BA7 e13*2001/116*0249*.. 85 - 177 225/45R18 95 11A; 248 ab
235/45R18 94 11A; 248; 26P e13*2001/116*0249*26;
245/40R18 97 11A; 24J; 244; 26P; 27I Kombi; Stufenheck;
Schrägheck; Ohne
245/45R18 96 11A; 24J; 244; 26P; 27I Radhausverbreiter.
Serie;
10B; 11B; 11G; 11H;
12A; 51A; 7AD; 7AX;
7BY; 7OC; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 76O
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

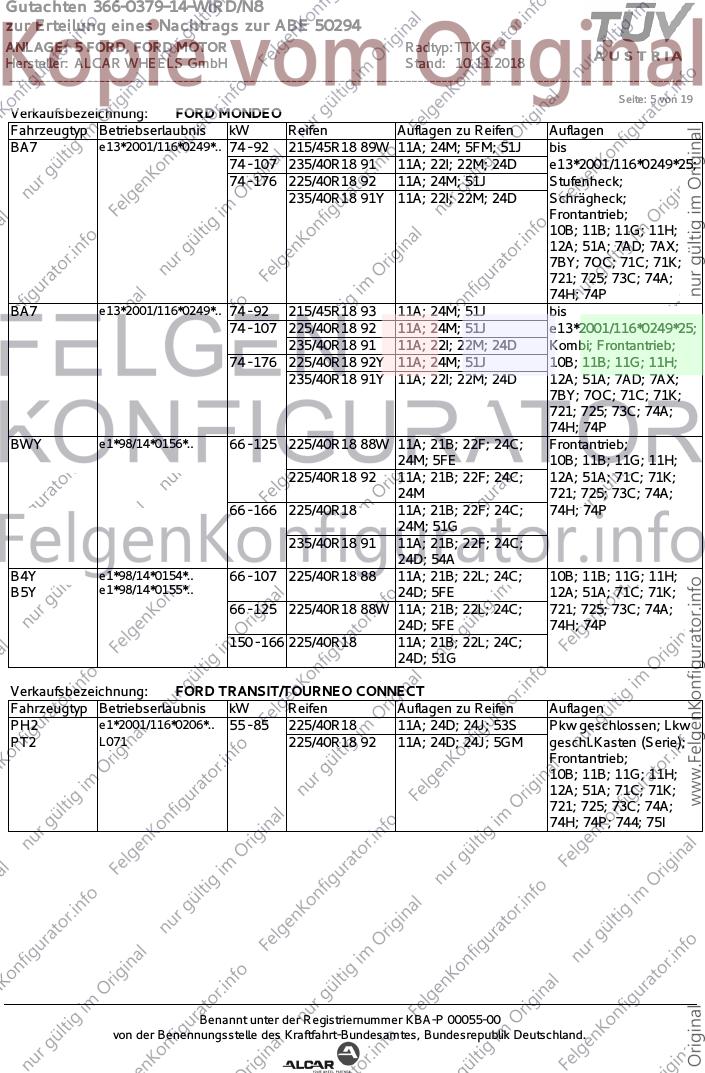

Gutachten 366-0379-14-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 50294
ANLAGE: 5 FORD, FORD MOTOR Radtyp: TTXG
Hersteller: ALCAR WHEELS GmbH Stand: 10.11.2018
__________________________________________________________________________________________________________________
Seite: 5 von 19
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7 e13*2001/116*0249*.. 74 - 92 215/45R18 89W 11A; 24M; 5FM; 51J bis
74 - 107 235/40R18 91 11A; 22I; 22M; 24D e13*2001/116*0249*25;
74 - 176 225/40R18 92 11A; 24M; 51J Stufenheck;
235/40R18 91Y 11A; 22I; 22M; 24D Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AD; 7AX;
7BY; 7OC; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P
BA7 e13*2001/116*0249*.. 74 - 92 215/45R18 93 11A; 24M; 51J bis
74 - 107 225/40R18 92 11A; 24M; 51J e13*2001/116*0249*25;
235/40R18 91 11A; 22I; 22M; 24D Kombi; Frontantrieb;
74 - 176 225/40R18 92Y 11A; 24M; 51J 10B; 11B; 11G; 11H;
235/40R18 91Y 11A; 22I; 22M; 24D 12A; 51A; 7AD; 7AX;
7BY; 7OC; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P
BWY e1*98/14*0156*.. 66 - 125 225/40R18 88W 11A; 21B; 22F; 24C; Frontantrieb;
24M; 5FE 10B; 11B; 11G; 11H;
225/40R18 92 11A; 21B; 22F; 24C; 12A; 51A; 71C; 71K;
24M 721; 725; 73C; 74A;
66 - 166 225/40R18 11A; 21B; 22F; 24C; 74H; 74P
24M; 51G
235/40R18 91 11A; 21B; 22F; 24C;
24D; 54A
B4Y e1*98/14*0154*.. 66 - 107 225/40R18 88 11A; 21B; 22L; 24C; 10B; 11B; 11G; 11H;
B5Y e1*98/14*0155*.. 24D; 5FE 12A; 51A; 71C; 71K;
66 - 125 225/40R18 88W 11A; 21B; 22L; 24C; 721; 725; 73C; 74A;
24D; 5FE 74H; 74P
150 - 166 225/40R18 11A; 21B; 22L; 24C;
24D; 51G

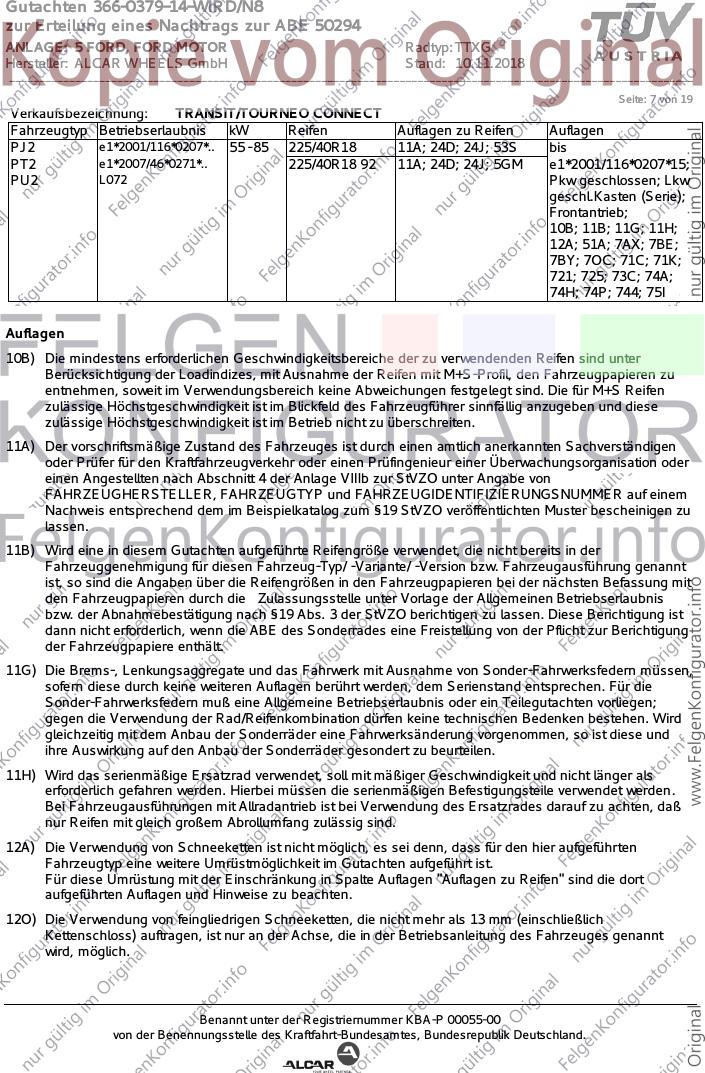

Verkaufsbezeichnung: FORD TRANSIT/TOURNEO CONNECT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PH2 e1*2001/116*0206*.. 55 - 85 225/40R18 11A; 24D; 24J; 53S Pkw geschlossen; Lkw
PT2 L071 225/40R18 92 11A; 24D; 24J; 5GM geschl.Kasten (Serie);
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 744; 75I
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

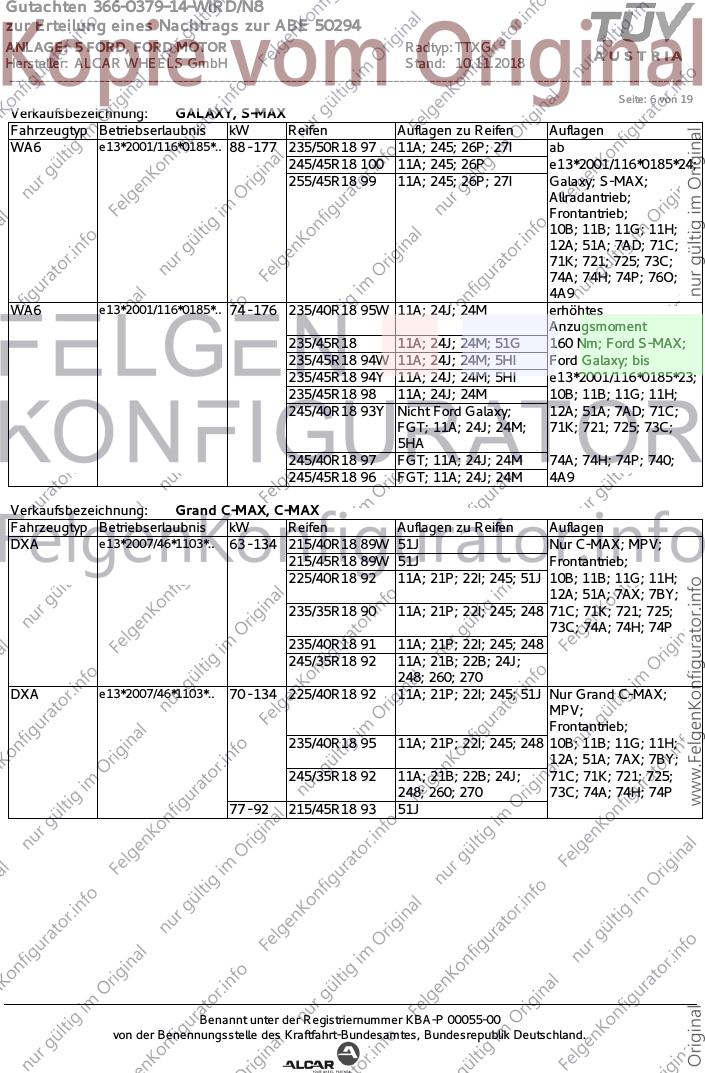

Gutachten 366-0379-14-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 50294
ANLAGE: 5 FORD, FORD MOTOR Radtyp: TTXG
Hersteller: ALCAR WHEELS GmbH Stand: 10.11.2018
__________________________________________________________________________________________________________________
Seite: 6 von 19
Verkaufsbezeichnung: GALAXY, S-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
WA6 e13*2001/116*0185*.. 88 - 177 235/50R18 97 11A; 245; 26P; 27I ab
245/45R18 100 11A; 245; 26P e13*2001/116*0185*24;
255/45R18 99 11A; 245; 26P; 27I Galaxy; S-MAX;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AD; 71C;
71K; 721; 725; 73C;
74A; 74H; 74P; 76O;
4A9
WA6 e13*2001/116*0185*.. 74 - 176 235/40R18 95W 11A; 24J; 24M erhöhtes
Anzugsmoment
235/45R18 11A; 24J; 24M; 51G 160 Nm; Ford S-MAX;
235/45R18 94W 11A; 24J; 24M; 5HI Ford Galaxy; bis
235/45R18 94Y 11A; 24J; 24M; 5HI e13*2001/116*0185*23;
235/45R18 98 11A; 24J; 24M 10B; 11B; 11G; 11H;
245/40R18 93Y Nicht Ford Galaxy; 12A; 51A; 7AD; 71C;
FGT; 11A; 24J; 24M; 71K; 721; 725; 73C;
5HA
245/40R18 97 FGT; 11A; 24J; 24M 74A; 74H; 74P; 740;
245/45R18 96 FGT; 11A; 24J; 24M 4A9
Verkaufsbezeichnung: Grand C-MAX, C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DXA e13*2007/46*1103*.. 63 - 134 215/40R18 89W 51J Nur C-MAX; MPV;
215/45R18 89W 51J Frontantrieb;
225/40R18 92 11A; 21P; 22I; 245; 51J 10B; 11B; 11G; 11H;
12A; 51A; 7AX; 7BY;
235/35R18 90 11A; 21P; 22I; 245; 248 71C; 71K; 721; 725;
73C; 74A; 74H; 74P
235/40R18 91 11A; 21P; 22I; 245; 248
245/35R18 92 11A; 21B; 22B; 24J;
248; 260; 270
DXA e13*2007/46*1103*.. 70 - 134 225/40R18 92 11A; 21P; 22I; 245; 51J Nur Grand C-MAX;
MPV;
Frontantrieb;
235/40R18 95 11A; 21P; 22I; 245; 248 10B; 11B; 11G; 11H;
12A; 51A; 7AX; 7BY;
245/35R18 92 11A; 21B; 22B; 24J; 71C; 71K; 721; 725;
248; 260; 270 73C; 74A; 74H; 74P
77 - 92 215/45R18 93 51J
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0379-14-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 50294
ANLAGE: 5 FORD, FORD MOTOR Radtyp: TTXG
Hersteller: ALCAR WHEELS GmbH Stand: 10.11.2018
__________________________________________________________________________________________________________________
Seite: 7 von 19
Verkaufsbezeichnung: TRANSIT/TOURNEO CONNECT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PJ2 e1*2001/116*0207*.. 55 - 85 225/40R18 11A; 24D; 24J; 53S bis
PT2 e1*2007/46*0271*.. 225/40R18 92 11A; 24D; 24J; 5GM e1*2001/116*0207*15;
PU2 L072 Pkw geschlossen; Lkw
geschl.Kasten (Serie);
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AX; 7BE;
7BY; 7OC; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 744; 75I
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12O) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 13 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0379-14-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 50294
ANLAGE: 5 FORD, FORD MOTOR Radtyp: TTXG
Hersteller: ALCAR WHEELS GmbH Stand: 10.11.2018
__________________________________________________________________________________________________________________
Seite: 8 von 19

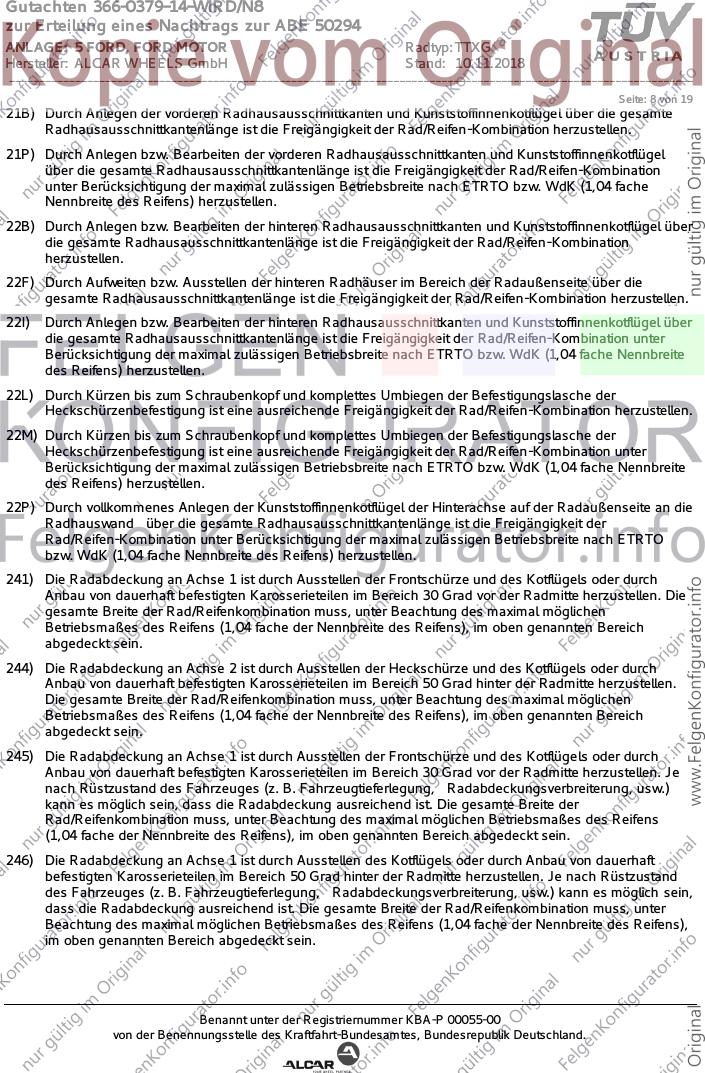

21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0379-14-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 50294
ANLAGE: 5 FORD, FORD MOTOR Radtyp: TTXG
Hersteller: ALCAR WHEELS GmbH Stand: 10.11.2018
__________________________________________________________________________________________________________________
Seite: 9 von 19

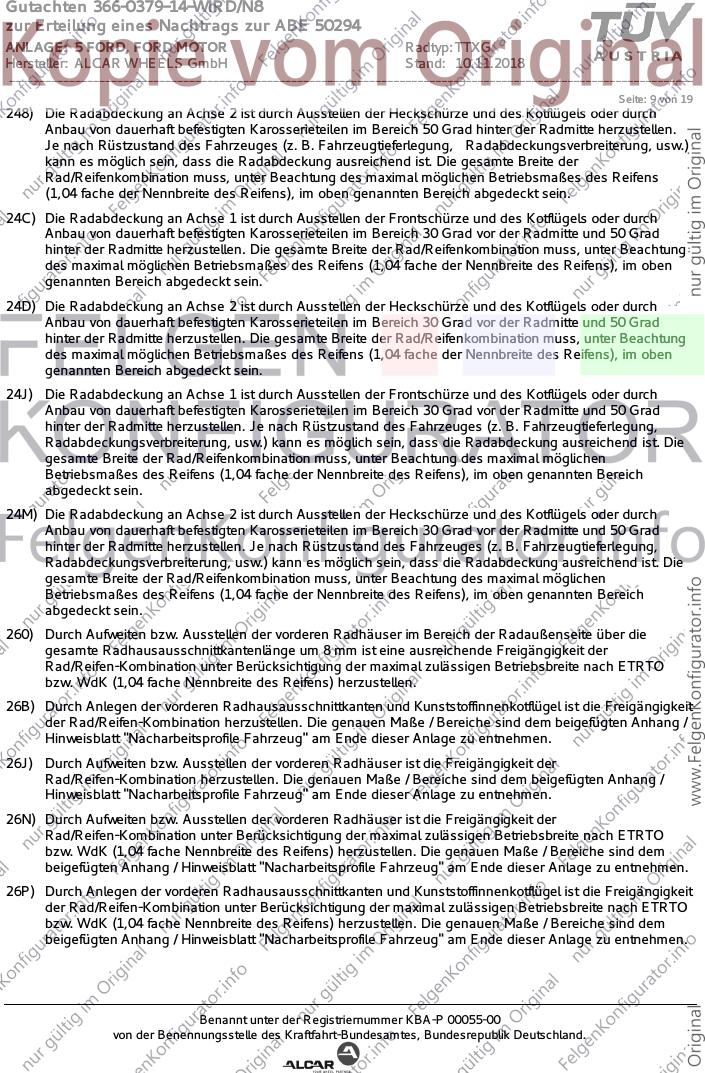

248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
260) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0379-14-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 50294
ANLAGE: 5 FORD, FORD MOTOR Radtyp: TTXG
Hersteller: ALCAR WHEELS GmbH Stand: 10.11.2018
__________________________________________________________________________________________________________________

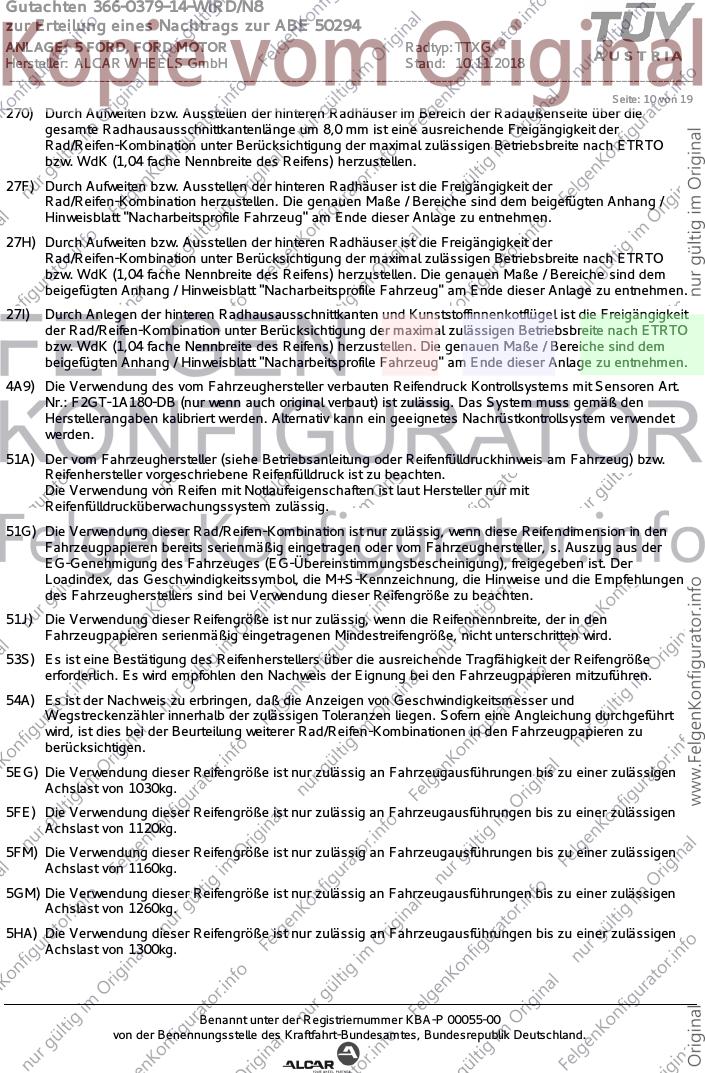

Seite: 10 von 19
270) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
4A9) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: F2GT-1A180-DB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
53S) Es ist eine Bestätigung des Reifenherstellers über die ausreichende Tragfähigkeit der Reifengröße
erforderlich. Es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
5EG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1030kg.
5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
5FM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1160kg.
5GM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1260kg.
5HA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1300kg.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0379-14-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 50294
ANLAGE: 5 FORD, FORD MOTOR Radtyp: TTXG
Hersteller: ALCAR WHEELS GmbH Stand: 10.11.2018
__________________________________________________________________________________________________________________

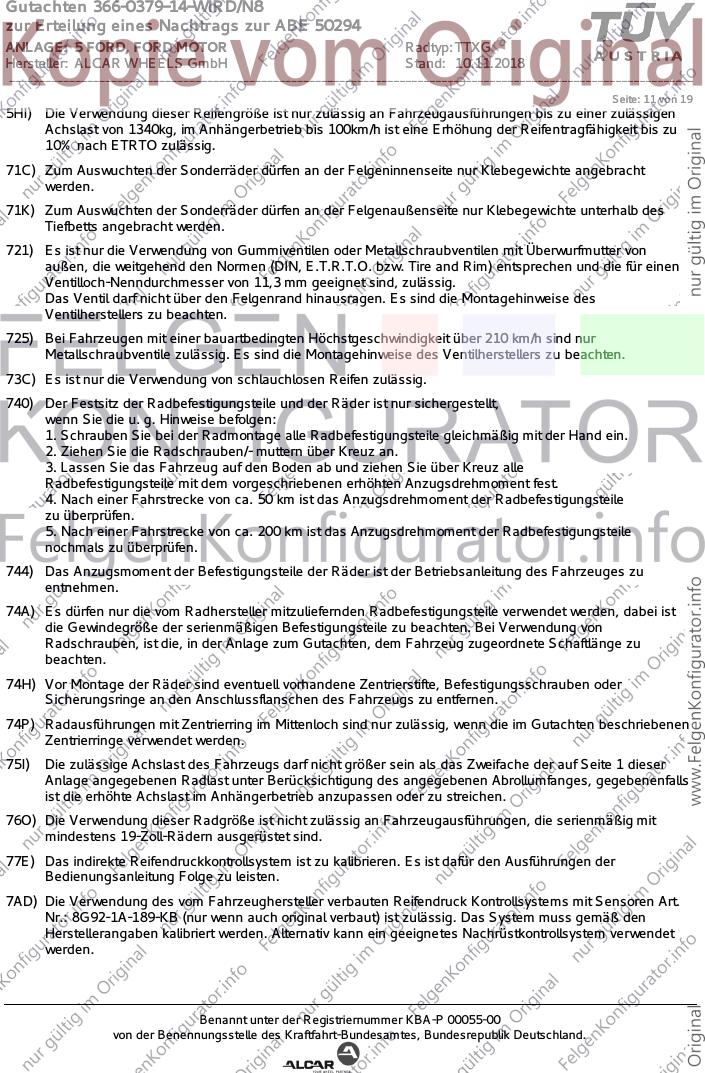

Seite: 11 von 19
5HI) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1340kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
744) Das Anzugsmoment der Befestigungsteile der Räder ist der Betriebsanleitung des Fahrzeuges zu
entnehmen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76O) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 19-Zoll-Rädern ausgerüstet sind.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
7AD) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 8G92-1A-189-KB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0379-14-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 50294
ANLAGE: 5 FORD, FORD MOTOR Radtyp: TTXG
Hersteller: ALCAR WHEELS GmbH Stand: 10.11.2018
__________________________________________________________________________________________________________________

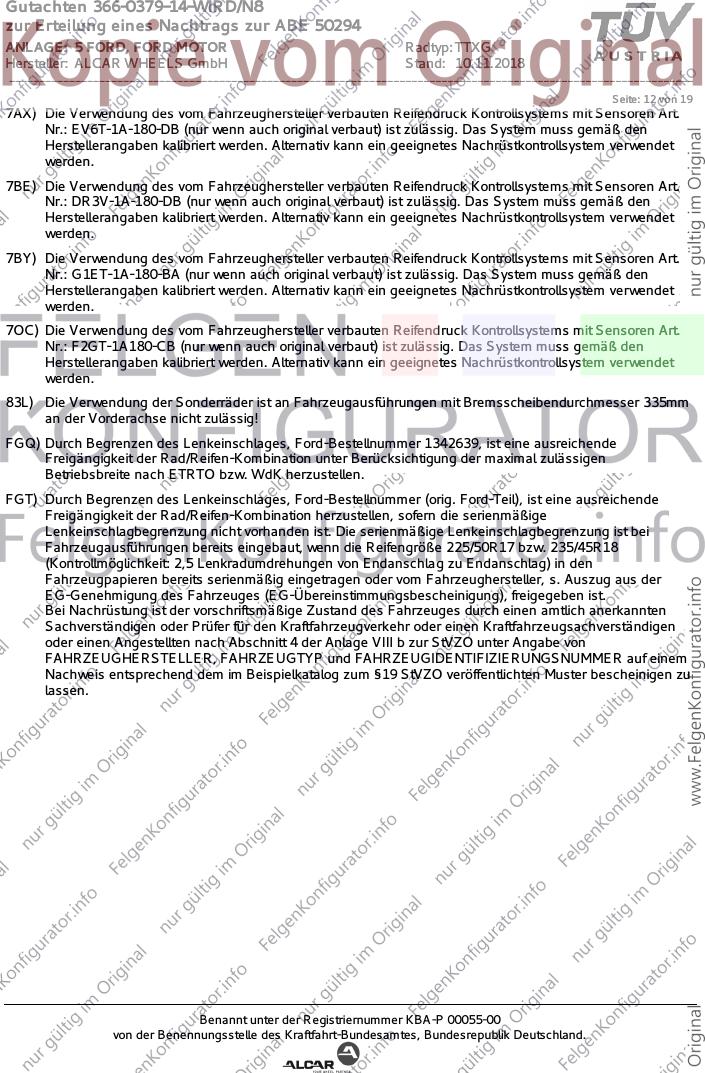

Seite: 12 von 19
7AX) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: EV6T-1A-180-DB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7BE) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: DR3V-1A-180-DB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7BY) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: G1ET-1A-180-BA (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7OC) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: F2GT-1A180-CB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
83L) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 335mm
an der Vorderachse nicht zulässig!
FGQ) Durch Begrenzen des Lenkeinschlages, Ford-Bestellnummer 1342639, ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen
Betriebsbreite nach ETRTO bzw. WdK herzustellen.
FGT) Durch Begrenzen des Lenkeinschlages, Ford-Bestellnummer (orig. Ford-Teil), ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen, sofern die serienmäßige
Lenkeinschlagbegrenzung nicht vorhanden ist. Die serienmäßige Lenkeinschlagbegrenzung ist bei
Fahrzeugausführungen bereits eingebaut, wenn die Reifengröße 225/50R17 bzw. 235/45R18
(Kontrollmöglichkeit: 2,5 Lenkradumdrehungen von Endanschlag zu Endanschlag) in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0379-14-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 50294
ANLAGE: 5 FORD, FORD MOTOR Radtyp: TTXG
Hersteller: ALCAR WHEELS GmbH Stand: 10.11.2018
__________________________________________________________________________________________________________________
Seite: 13 von 19
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: DEH
Genehm.Nr.: e13*2007/46*1911*..
Handelsbez.: FOCUS
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 250 y = 300 HA
26P x = 200 y = 300 VA
26B x = 200 y = 350 VA
27I x = 200 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 200 y = 350 30 VA
27H x = 250 y = 300 8 HA
27F x = 250 y = 300 20 HA
26N x = 200 y = 350 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0379-14-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 50294
ANLAGE: 5 FORD, FORD MOTOR Radtyp: TTXG
Hersteller: ALCAR WHEELS GmbH Stand: 10.11.2018
__________________________________________________________________________________________________________________
Seite: 14 von 19
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: DYB
Genehm.Nr.: e13*2007/46*1138*..
Handelsbez.: FOCUS
Variante(n): Frontantrieb, Kombi, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 320 y = 350 VA
26P x = 270 y = 300 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 300 y = 350 8 HA
26J x = 320 y = 350 18 VA
26N x = 320 y = 350 8 VA
27F x = 300 y = 350 24 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0379-14-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 50294
ANLAGE: 5 FORD, FORD MOTOR Radtyp: TTXG
Hersteller: ALCAR WHEELS GmbH Stand: 10.11.2018
__________________________________________________________________________________________________________________

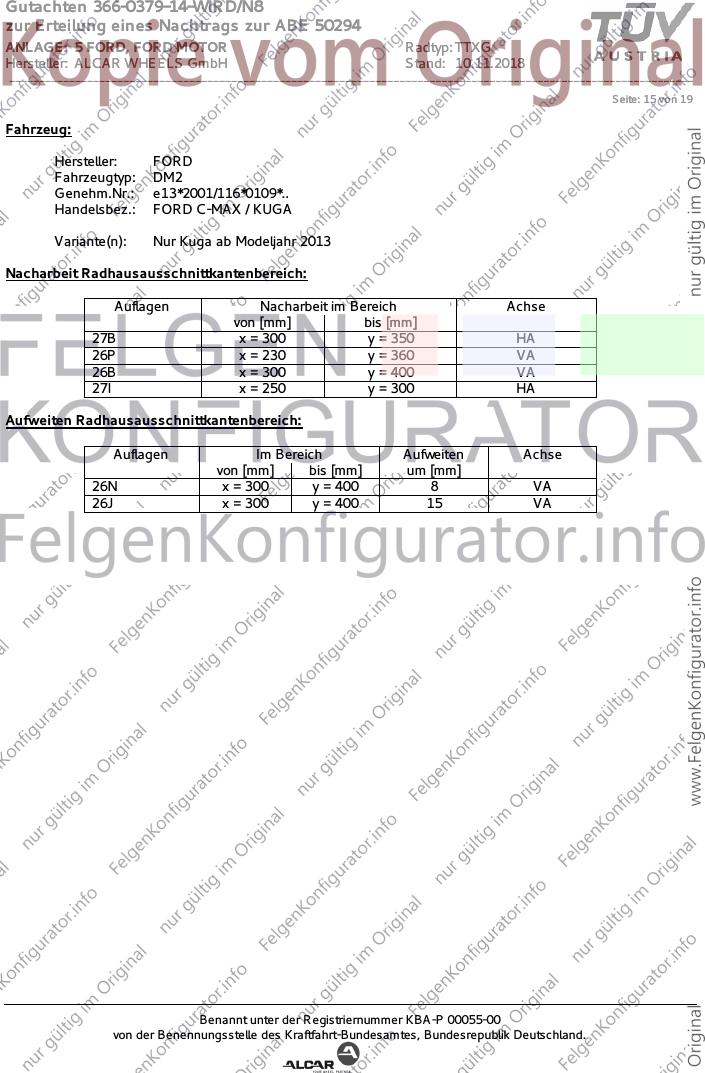

Seite: 15 von 19
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: DM2
Genehm.Nr.: e13*2001/116*0109*..
Handelsbez.: FORD C-MAX / KUGA
Variante(n): Nur Kuga ab Modeljahr 2013
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 300 y = 350 HA
26P x = 230 y = 360 VA
26B x = 300 y = 400 VA
27I x = 250 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 300 y = 400 8 VA
26J x = 300 y = 400 15 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0379-14-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 50294
ANLAGE: 5 FORD, FORD MOTOR Radtyp: TTXG
Hersteller: ALCAR WHEELS GmbH Stand: 10.11.2018
__________________________________________________________________________________________________________________
Seite: 16 von 19
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: WA6
Genehm.Nr.: e13*2001/116*0185*..
Handelsbez.: GALAXY, S-MAX
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 250 VA
26P x = 250 y = 200 VA
27B x = 300 y = 350 HA
27I x = 250 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 300 y = 350 8 HA
26J x = 350 y = 300 15 VA
26N x = 300 y = 250 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0379-14-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 50294
ANLAGE: 5 FORD, FORD MOTOR Radtyp: TTXG
Hersteller: ALCAR WHEELS GmbH Stand: 10.11.2018
__________________________________________________________________________________________________________________

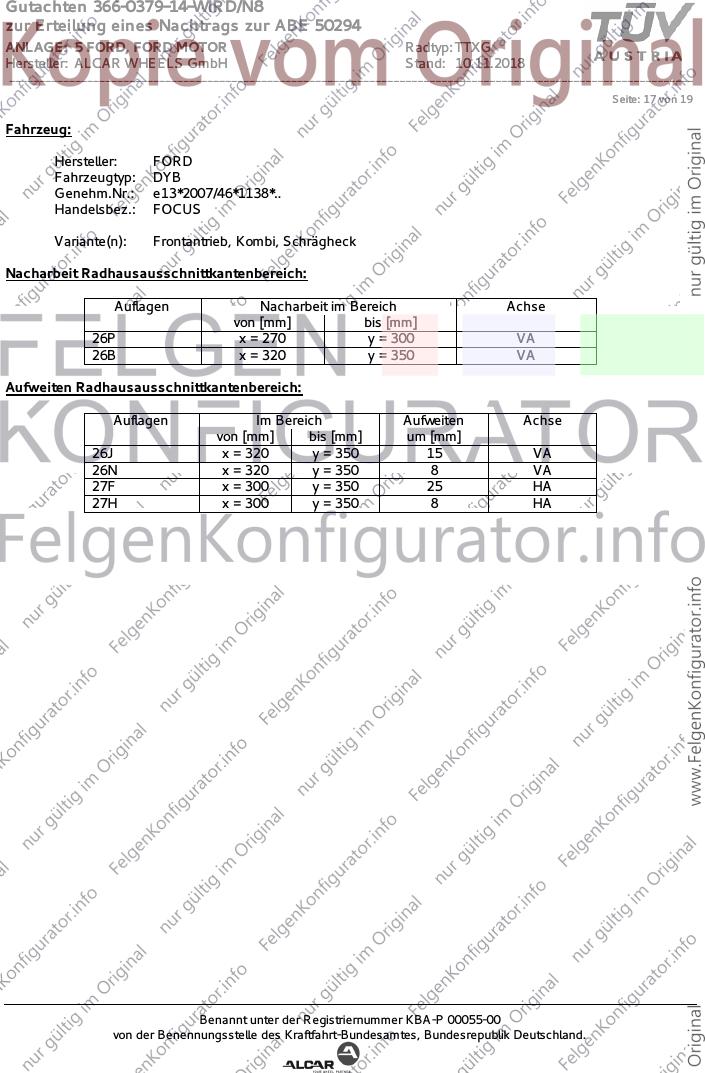

Seite: 17 von 19
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: DYB
Genehm.Nr.: e13*2007/46*1138*..
Handelsbez.: FOCUS
Variante(n): Frontantrieb, Kombi, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 270 y = 300 VA
26B x = 320 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 320 y = 350 15 VA
26N x = 320 y = 350 8 VA
27F x = 300 y = 350 25 HA
27H x = 300 y = 350 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0379-14-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 50294
ANLAGE: 5 FORD, FORD MOTOR Radtyp: TTXG
Hersteller: ALCAR WHEELS GmbH Stand: 10.11.2018
__________________________________________________________________________________________________________________
Seite: 18 von 19
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: BA7
Genehm.Nr.: e13*2001/116*0249*..
Handelsbez.: FORD MONDEO
Variante(n): ab e13*2001/116*0249*26, Kombi, Schrägheck, Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 150 y = 170 VA
26P x = 100 y = 120 VA
27B x = 270 y = 330 HA
27I x = 220 y = 280 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 270 y = 330 3 HA
26J x = 150 y = 170 13 VA
26N x = 150 y = 170 8 VA
27F x = 270 y = 330 3 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0379-14-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 50294
ANLAGE: 5 FORD, FORD MOTOR Radtyp: TTXG
Hersteller: ALCAR WHEELS GmbH Stand: 10.11.2018
__________________________________________________________________________________________________________________

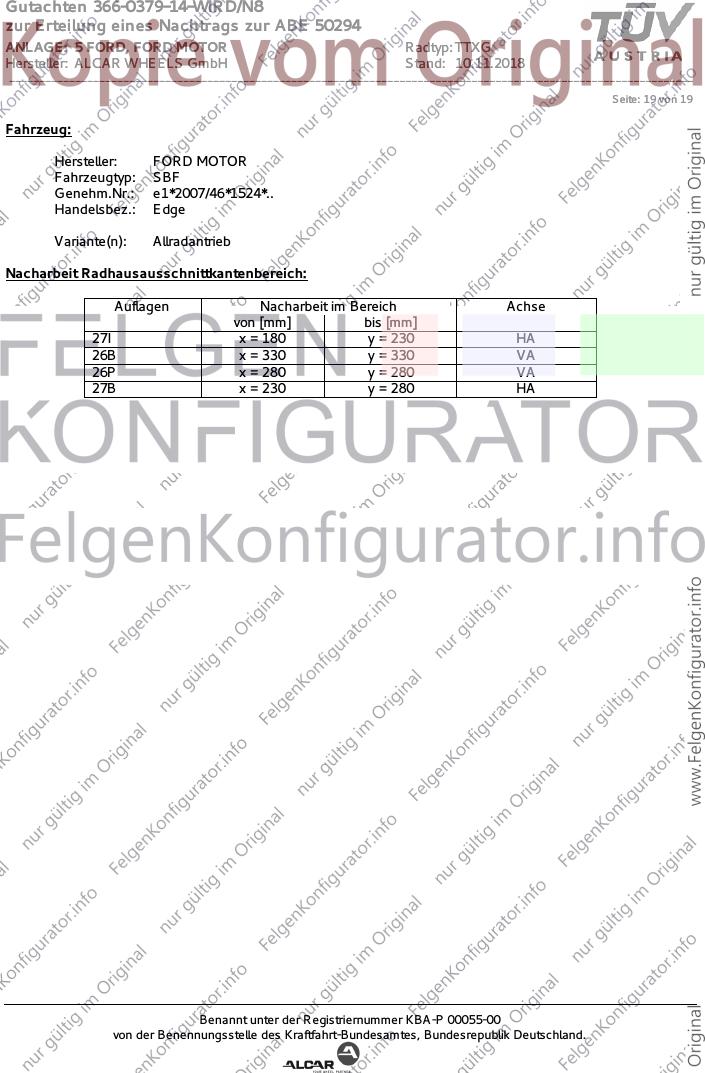

Seite: 19 von 19
Fahrzeug:
Hersteller: FORD MOTOR
Fahrzeugtyp: SBF
Genehm.Nr.: e1*2007/46*1524*..
Handelsbez.: Edge
Variante(n): Allradantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27I x = 180 y = 230 HA
26B x = 330 y = 330 VA
26P x = 280 y = 280 VA
27B x = 230 y = 280 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
