Gutachten zur Erteilung des Nachtrags 09 zur ABE-Nr. 47884
Nr. : RA-000488-J0-104
Anlage-Nr. : 80
Seite : 1/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0855

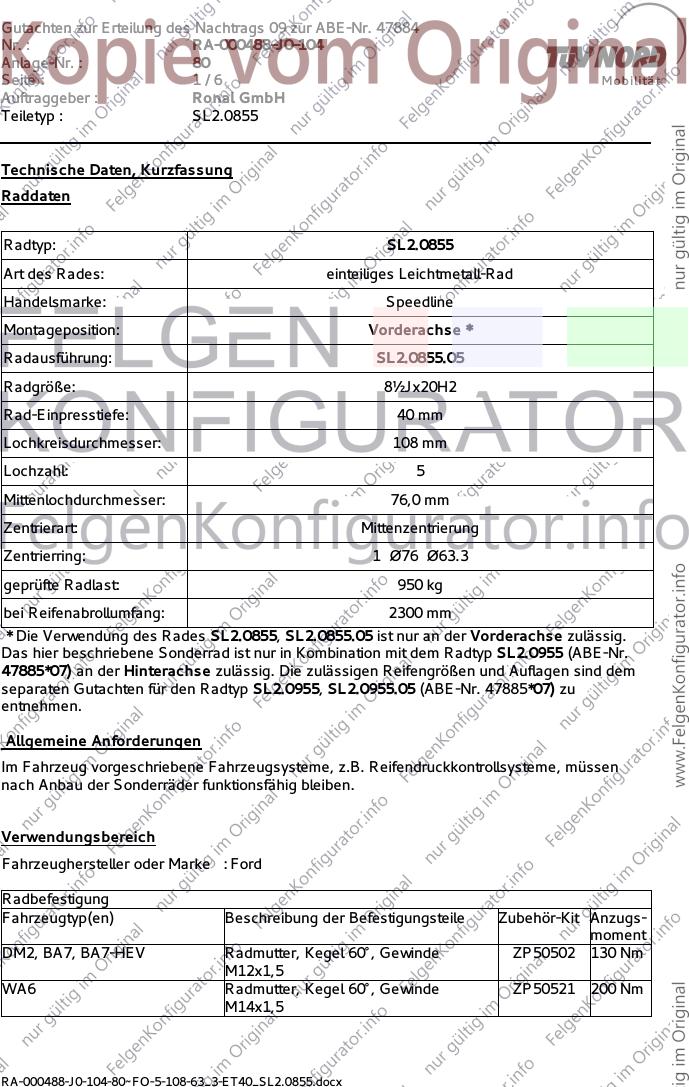

Technische Daten, Kurzfassung
Raddaten

Radtyp: SL2.0855
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: Speedline
Montageposition: Vorderachse *
Radausführung: SL2.0855.05
Radgröße: 8½Jx20H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 1 Ø76 Ø63.3
geprüfte Radlast: 950 kg
bei Reifenabrollumfang: 2300 mm
* Die Verwendung des Rades SL2.0855, SL2.0855.05 ist nur an der Vorderachse zulässig.
Das hier beschriebene Sonderrad ist nur in Kombination mit dem Radtyp SL2.0955 (ABE-Nr.
47885*07) an der Hinterachse zulässig. Die zulässigen Reifengrößen und Auflagen sind dem
separaten Gutachten für den Radtyp SL2.0955, SL2.0955.05 (ABE-Nr. 47885*07) zu
entnehmen.

Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.

Verwendungsbereich
Fahrzeughersteller oder Marke : Ford

Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
DM2, BA7, BA7-HEV Radmutter, Kegel 60°, Gewinde ZP50502 130 Nm
M12x1,5
WA6 Radmutter, Kegel 60°, Gewinde ZP50521 200 Nm
M14x1,5

RA-000488-J0-104-80~FO-5-108-63_3-ET40_SL2.0855.docx
Gutachten zur Erteilung des Nachtrags 09 zur ABE-Nr. 47884
Nr. : RA-000488-J0-104
Anlage-Nr. : 80
Seite : 2/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0855

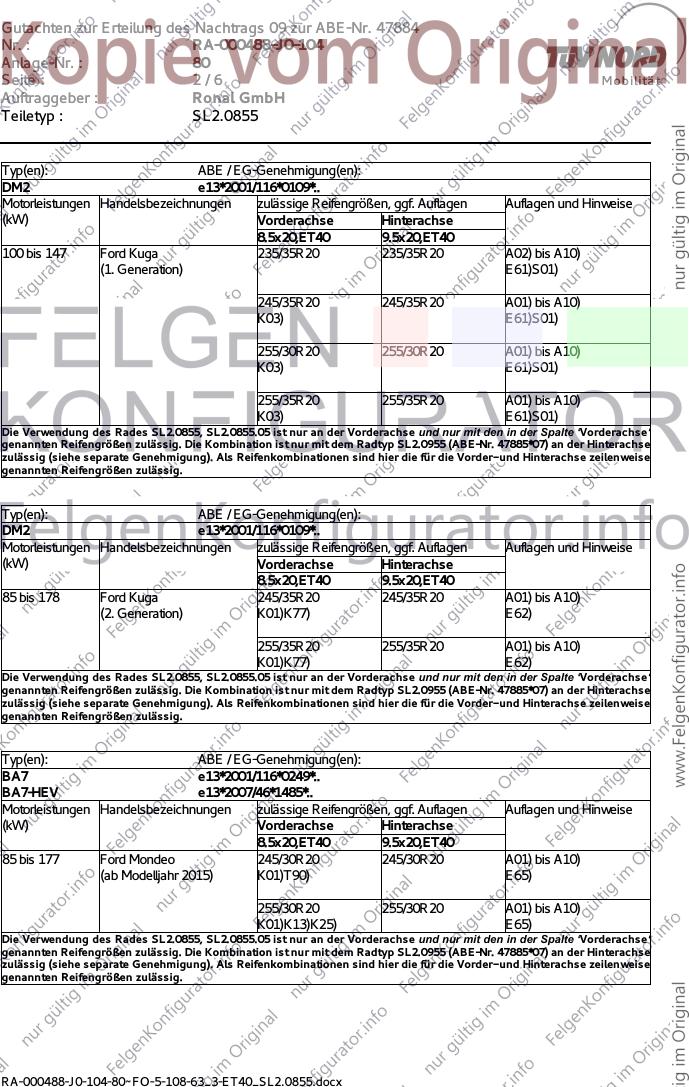

Typ(en): ABE / EG-Genehmigung(en):
DM2 e13*2001/116*0109*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET40 9.5x20,ET40
100 bis 147 Ford Kuga 235/35R20 235/35R20 A02) bis A10)
(1. Generation) E61)S01)

245/35R20 245/35R20 A01) bis A10)
K03) E61)S01)

255/30R20 255/30R20 A01) bis A10)
K03) E61)S01)

255/35R20 255/35R20 A01) bis A10)
K03) E61)S01)
Die Verwendung des Rades SL2.0855, SL2.0855.05 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0955 (ABE-Nr. 47885*07) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
DM2 e13*2001/116*0109*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET40 9.5x20,ET40
85 bis 178 Ford Kuga 245/35R20 245/35R20 A01) bis A10)
(2. Generation) K01)K77) E62)

255/35R20 255/35R20 A01) bis A10)
K01)K77) E62)
Die Verwendung des Rades SL2.0855, SL2.0855.05 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0955 (ABE-Nr. 47885*07) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
BA7 e13*2001/116*0249*..
BA7-HEV e13*2007/46*1485*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET40 9.5x20,ET40
85 bis 177 Ford Mondeo 245/30R20 245/30R20 A01) bis A10)
(ab Modelljahr 2015) K01)T90) E65)

255/30R20 255/30R20 A01) bis A10)
K01)K13)K25) E65)
Die Verwendung des Rades SL2.0855, SL2.0855.05 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0955 (ABE-Nr. 47885*07) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

RA-000488-J0-104-80~FO-5-108-63_3-ET40_SL2.0855.docx
Gutachten zur Erteilung des Nachtrags 09 zur ABE-Nr. 47884
Nr. : RA-000488-J0-104
Anlage-Nr. : 80
Seite : 3/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0855

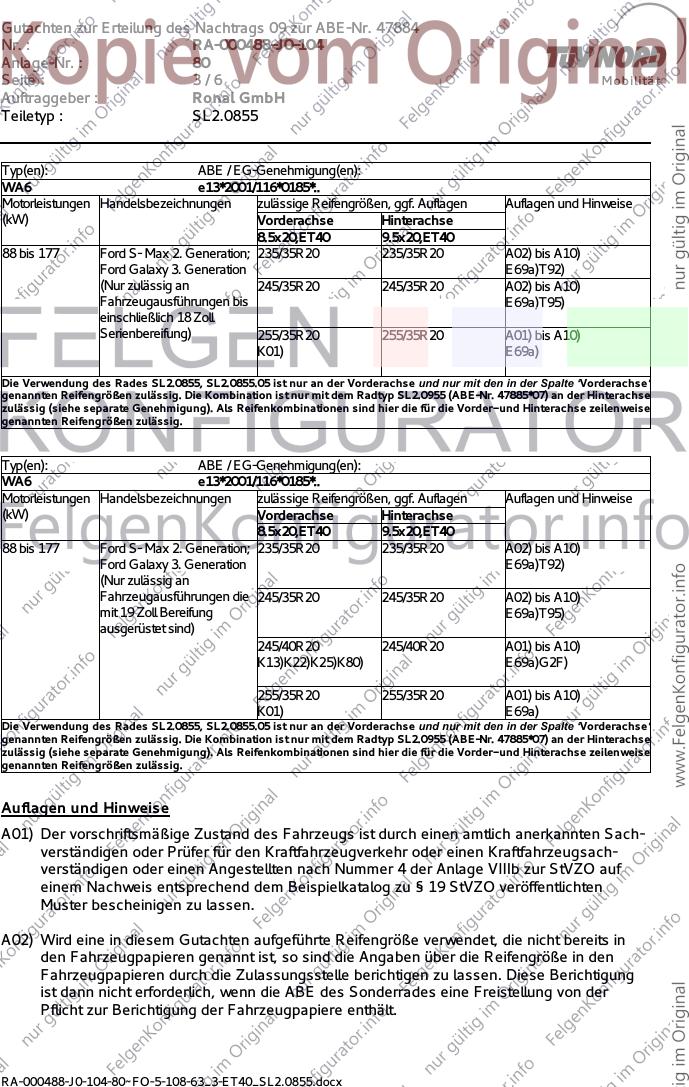

Typ(en): ABE / EG-Genehmigung(en):
WA6 e13*2001/116*0185*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET40 9.5x20,ET40
88 bis 177 Ford S- Max 2. Generation; 235/35R20 235/35R20 A02) bis A10)
Ford Galaxy 3. Generation E69a)T92)
(Nur zulässig an 245/35R20 245/35R20 A02) bis A10)
Fahrzeugausführungen bis E69a)T95)
einschließlich 18 Zoll
Serienbereifung) 255/35R20 255/35R20 A01) bis A10)
K01) E69a)

Die Verwendung des Rades SL2.0855, SL2.0855.05 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0955 (ABE-Nr. 47885*07) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
WA6 e13*2001/116*0185*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET40 9.5x20,ET40
88 bis 177 Ford S- Max 2. Generation; 235/35R20 235/35R20 A02) bis A10)
Ford Galaxy 3. Generation E69a)T92)
(Nur zulässig an
Fahrzeugausführungen die 245/35R20 245/35R20 A02) bis A10)
mit 19 Zoll Bereifung E69a)T95)
ausgerüstet sind)
245/40R20 245/40R20 A01) bis A10)
K13)K22)K25)K80) E69a)G2F)

255/35R20 255/35R20 A01) bis A10)
K01) E69a)
Die Verwendung des Rades SL2.0855, SL2.0855.05 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0955 (ABE-Nr. 47885*07) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.

A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.

RA-000488-J0-104-80~FO-5-108-63_3-ET40_SL2.0855.docx
Gutachten zur Erteilung des Nachtrags 09 zur ABE-Nr. 47884
Nr. : RA-000488-J0-104
Anlage-Nr. : 80
Seite : 4/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0855

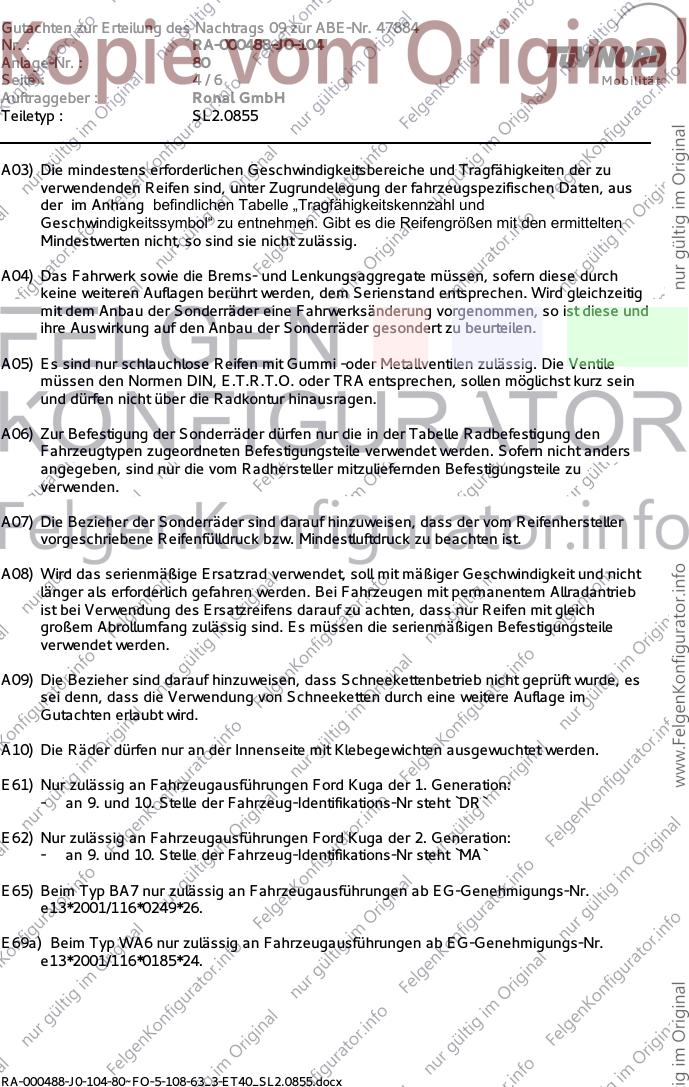

A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der im Anhang befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.

A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.

A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.

A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.

A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.

A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.

A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.

A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.

E61) Nur zulässig an Fahrzeugausführungen Ford Kuga der 1. Generation:
- an 9. und 10. Stelle der Fahrzeug-Identifikations-Nr steht `DR`

E62) Nur zulässig an Fahrzeugausführungen Ford Kuga der 2. Generation:
- an 9. und 10. Stelle der Fahrzeug-Identifikations-Nr steht `MA`

E65) Beim Typ BA7 nur zulässig an Fahrzeugausführungen ab EG-Genehmigungs-Nr.
e13*2001/116*0249*26.

E69a) Beim Typ WA6 nur zulässig an Fahrzeugausführungen ab EG-Genehmigungs-Nr.
e13*2001/116*0185*24.

RA-000488-J0-104-80~FO-5-108-63_3-ET40_SL2.0855.docx
Gutachten zur Erteilung des Nachtrags 09 zur ABE-Nr. 47884
Nr. : RA-000488-J0-104
Anlage-Nr. : 80
Seite : 5/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0855

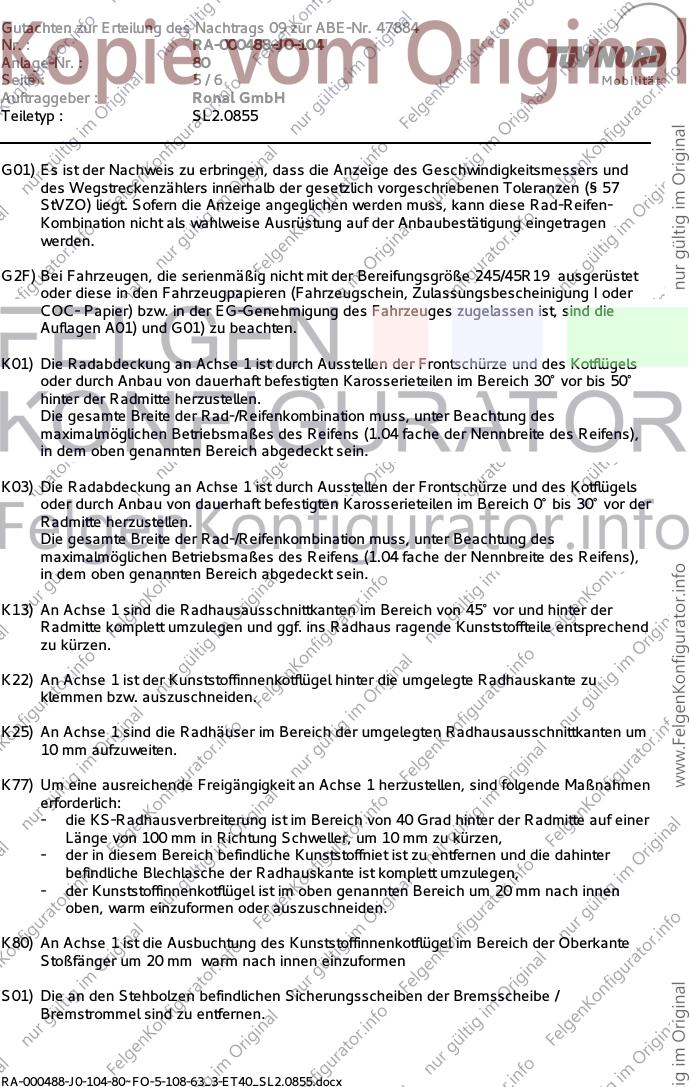

G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.

G2F) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 245/45R19 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.

K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.

K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.

K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.

K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.

K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.

K77) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen, sind folgende Maßnahmen
erforderlich:
- die KS-Radhausverbreiterung ist im Bereich von 40 Grad hinter der Radmitte auf einer
Länge von 100 mm in Richtung Schweller, um 10 mm zu kürzen,
- der in diesem Bereich befindliche Kunststoffniet ist zu entfernen und die dahinter
befindliche Blechlasche der Radhauskante ist komplett umzulegen,
- der Kunststoffinnenkotflügel ist im oben genannten Bereich um 20 mm nach innen
oben, warm einzuformen oder auszuschneiden.

K80) An Achse 1 ist die Ausbuchtung des Kunststoffinnenkotflügel im Bereich der Oberkante
Stoßfänger um 20 mm warm nach innen einzuformen

S01) Die an den Stehbolzen befindlichen Sicherungsscheiben der Bremsscheibe /
Bremstrommel sind zu entfernen.

RA-000488-J0-104-80~FO-5-108-63_3-ET40_SL2.0855.docx
Gutachten zur Erteilung des Nachtrags 09 zur ABE-Nr. 47884
Nr. : RA-000488-J0-104
Anlage-Nr. : 80
Seite : 6/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0855

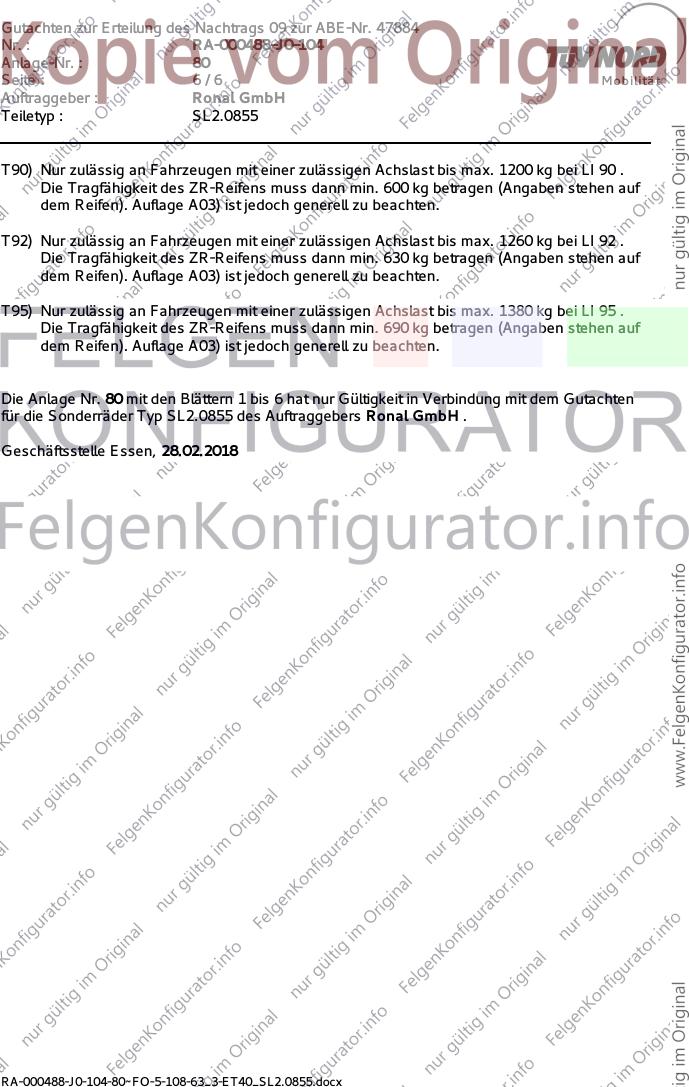

T90) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1200 kg bei LI 90 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 600 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.

T92) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1260 kg bei LI 92 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 630 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.

T95) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1380 kg bei LI 95 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 690 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.

Die Anlage Nr. 80 mit den Blättern 1 bis 6 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ SL2.0855 des Auftraggebers Ronal GmbH .

Geschäftsstelle Essen, 28.02.2018

RA-000488-J0-104-80~FO-5-108-63_3-ET40_SL2.0855.docx
