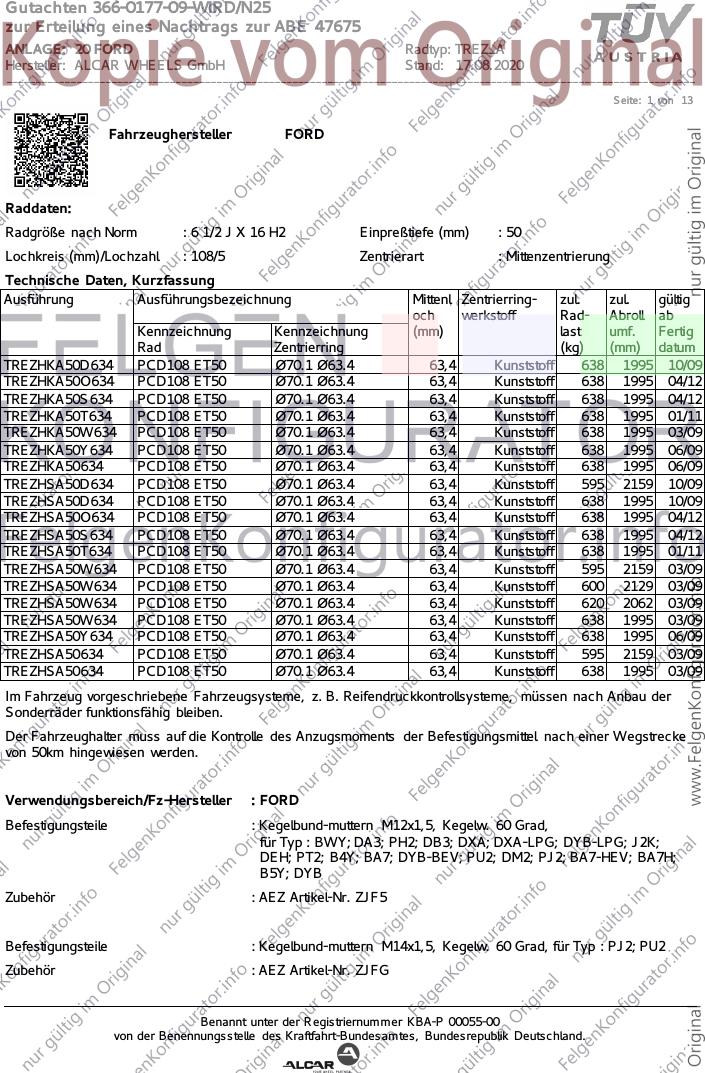

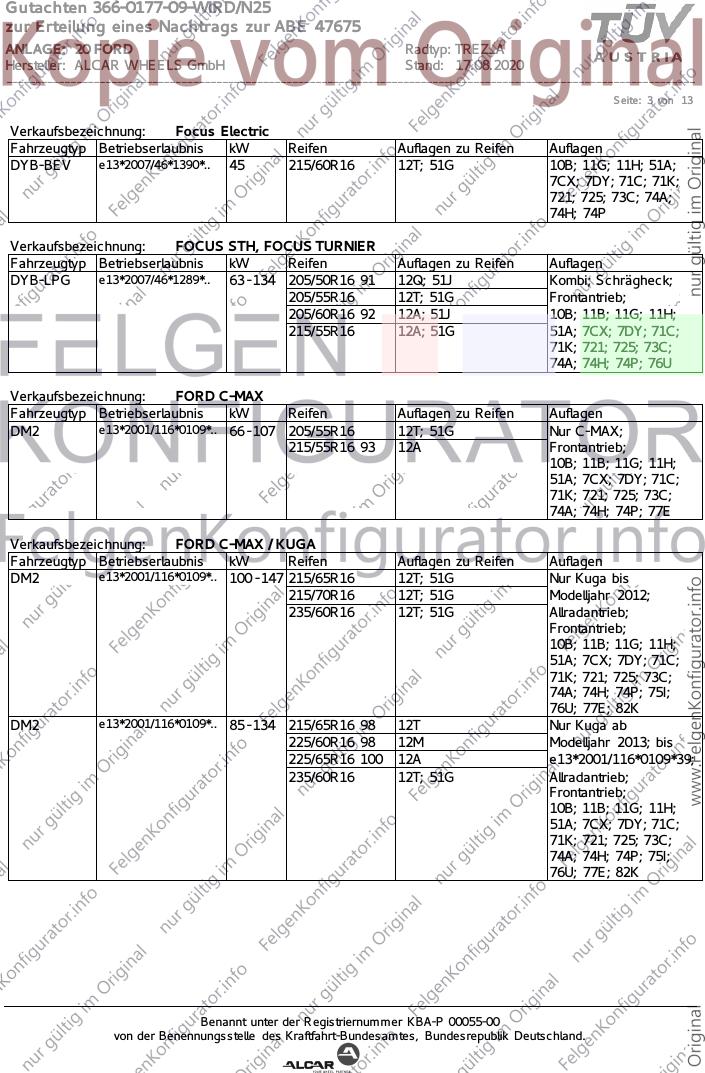

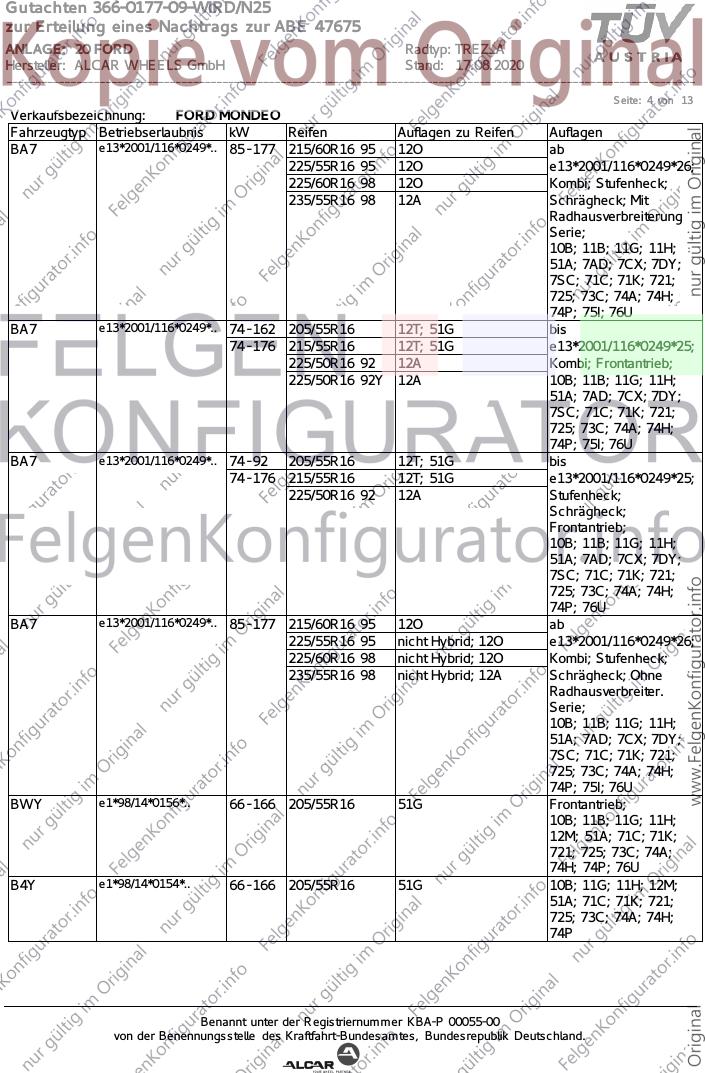

Gutachten 366-0177-09-WIRD/N25
zur Erteilung eines Nachtrags zur ABE 47675
ANLAGE: 20 FORD Radtyp: TREZ_A
Hersteller: ALCAR WHEELS GmbH Stand: 17.08.2020
______________________________________________________________________________________________________________________
Seite: 1 von 13
Fahrzeughersteller FORD
Raddaten:
Radgröße nach Norm : 6 1/2 J X 16 H2 Einpreßtiefe (mm) : 50
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TREZHKA50D634 PCD108 ET50 Ø70.1 Ø63.4 63,4 Kunststoff 638 1995 10/09
TREZHKA50O634 PCD108 ET50 Ø70.1 Ø63.4 63,4 Kunststoff 638 1995 04/12
TREZHKA50S634 PCD108 ET50 Ø70.1 Ø63.4 63,4 Kunststoff 638 1995 04/12
TREZHKA50T634 PCD108 ET50 Ø70.1 Ø63.4 63,4 Kunststoff 638 1995 01/11
TREZHKA50W634 PCD108 ET50 Ø70.1 Ø63.4 63,4 Kunststoff 638 1995 03/09
TREZHKA50Y634 PCD108 ET50 Ø70.1 Ø63.4 63,4 Kunststoff 638 1995 06/09
TREZHKA50634 PCD108 ET50 Ø70.1 Ø63.4 63,4 Kunststoff 638 1995 06/09
TREZHSA50D634 PCD108 ET50 Ø70.1 Ø63.4 63,4 Kunststoff 595 2159 10/09
TREZHSA50D634 PCD108 ET50 Ø70.1 Ø63.4 63,4 Kunststoff 638 1995 10/09
TREZHSA50O634 PCD108 ET50 Ø70.1 Ø63.4 63,4 Kunststoff 638 1995 04/12
TREZHSA50S634 PCD108 ET50 Ø70.1 Ø63.4 63,4 Kunststoff 638 1995 04/12
TREZHSA50T634 PCD108 ET50 Ø70.1 Ø63.4 63,4 Kunststoff 638 1995 01/11
TREZHSA50W634 PCD108 ET50 Ø70.1 Ø63.4 63,4 Kunststoff 595 2159 03/09
TREZHSA50W634 PCD108 ET50 Ø70.1 Ø63.4 63,4 Kunststoff 600 2129 03/09
TREZHSA50W634 PCD108 ET50 Ø70.1 Ø63.4 63,4 Kunststoff 620 2062 03/09
TREZHSA50W634 PCD108 ET50 Ø70.1 Ø63.4 63,4 Kunststoff 638 1995 03/09
TREZHSA50Y634 PCD108 ET50 Ø70.1 Ø63.4 63,4 Kunststoff 638 1995 06/09
TREZHSA50634 PCD108 ET50 Ø70.1 Ø63.4 63,4 Kunststoff 595 2159 03/09
TREZHSA50634 PCD108 ET50 Ø70.1 Ø63.4 63,4 Kunststoff 638 1995 03/09
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : FORD
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad,
für Typ : BWY; DA3; PH2; DB3; DXA; DXA-LPG; DYB-LPG; J2K;
DEH; PT2; B4Y; BA7; DYB-BEV; PU2; DM2; PJ2; BA7-HEV; BA7H;
B5Y; DYB
Zubehör : AEZ Artikel-Nr. ZJF5
Befestigungsteile : Kegelbund-muttern M14x1,5, Kegelw. 60 Grad, für Typ : PJ2; PU2
Zubehör : AEZ Artikel-Nr. ZJFG
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0177-09-WIRD/N25
zur Erteilung eines Nachtrags zur ABE 47675
ANLAGE: 20 FORD Radtyp: TREZ_A
Hersteller: ALCAR WHEELS GmbH Stand: 17.08.2020
______________________________________________________________________________________________________________________
Seite: 2 von 13
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : BWY; B4Y; B5Y
120 Nm für Typ : PH2; PJ2; PT2; PU2
120 Nm ( Nur C-MAX ) für Typ : DM2
130 Nm für Typ : DA3; DB3; DXA; DXA-LPG; DYB; DYB-LPG
130 Nm ( Nur Kuga ab Modeljahr 2013 ) für Typ : DM2
130 Nm ( Nur Kuga bis Modeljahr 2012 ) für Typ : DM2
135 Nm für Typ : DEH; DYB-BEV; J2K
140 Nm für Typ : BA7; BA7H; BA7-HEV
160 Nm für Typ : PJ2 erhöhtes Anzugsmoment; PU2 erhöhtes
Anzugsmoment
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DA3 e13*2001/116*0144*.. 166 205/55R16 12T; 51G; 52J Nur Ford Focus ST;
Schrägheck;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74A; 74H;
74P; 76Z
DA3 e13*2001/116*0144*.. 59 - 107 205/55R16 12T; 51G Kombi; Schrägheck;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74A; 74H;
74P; 76U
DB3 e13*2001/116*0157*.. 74 - 107 205/55R16 12T; 51G Ford Focus Coupe-
Cabriolet;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74A; 74H;
74P; 76U
DB3 e13*2001/116*0157*.. 59 - 107 205/55R16 12T; 51G Stufenheck;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74A; 74H;
74P; 76U
DEH e13*2007/46*1911*.. 63 - 134 195/60R16 89 12I nicht FOCUS ACTIVE;
195/65R16 91 12T Kombi; Limousine;
205/55R16 91 12I Schrägheck;
205/60R16 92 12I 10B; 11B; 11G; 11H;
215/55R16 93 12A 51A; 7SC; 7TA; 7TB;
215/60R16 95 12A 71C; 71K; 721; 725;
225/50R16 92 12A 73C; 74A; 74H; 74P;
225/55R16 95 12A 76U
235/50R16 95 11A; 12A; 26P
235/55R16 98 11A; 12A; 26P
DYB e13*2007/46*1138*.. 63 - 134 205/50R16 91 12Q; 51J Kombi; Schrägheck;
205/55R16 12T; 51G Frontantrieb;
205/60R16 92 12A; 51J 10B; 11B; 11G; 11H;
215/55R16 12A; 51G 51A; 7BE; 7CX; 7DY;
71C; 71K; 721; 725;
73C; 74A; 74H; 74P;
76U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0177-09-WIRD/N25
zur Erteilung eines Nachtrags zur ABE 47675
ANLAGE: 20 FORD Radtyp: TREZ_A
Hersteller: ALCAR WHEELS GmbH Stand: 17.08.2020
______________________________________________________________________________________________________________________
Seite: 3 von 13
Verkaufsbezeichnung: Focus Electric
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DYB-BEV e13*2007/46*1390*.. 45 215/60R16 12T; 51G 10B; 11G; 11H; 51A;
7CX; 7DY; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P
Verkaufsbezeichnung: FOCUS STH, FOCUS TURNIER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DYB-LPG e13*2007/46*1289*.. 63 - 134 205/50R16 91 12Q; 51J Kombi; Schrägheck;
205/55R16 12T; 51G Frontantrieb;
205/60R16 92 12A; 51J 10B; 11B; 11G; 11H;
215/55R16 12A; 51G 51A; 7CX; 7DY; 71C;
71K; 721; 725; 73C;
74A; 74H; 74P; 76U
Verkaufsbezeichnung: FORD C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 66 - 107 205/55R16 12T; 51G Nur C-MAX;
215/55R16 93 12A Frontantrieb;
10B; 11B; 11G; 11H;
51A; 7CX; 7DY; 71C;
71K; 721; 725; 73C;
74A; 74H; 74P; 77E
Verkaufsbezeichnung: FORD C-MAX / KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 100 - 147 215/65R16 12T; 51G Nur Kuga bis
215/70R16 12T; 51G Modelljahr 2012;
235/60R16 12T; 51G Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 7CX; 7DY; 71C;
71K; 721; 725; 73C;
74A; 74H; 74P; 75I;
76U; 77E; 82K
DM2 e13*2001/116*0109*.. 85 - 134 215/65R16 98 12T Nur Kuga ab
225/60R16 98 12M Modelljahr 2013; bis
225/65R16 100 12A e13*2001/116*0109*39;
235/60R16 12T; 51G Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 7CX; 7DY; 71C;
71K; 721; 725; 73C;
74A; 74H; 74P; 75I;
76U; 77E; 82K
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0177-09-WIRD/N25
zur Erteilung eines Nachtrags zur ABE 47675
ANLAGE: 20 FORD Radtyp: TREZ_A
Hersteller: ALCAR WHEELS GmbH Stand: 17.08.2020
______________________________________________________________________________________________________________________
Seite: 4 von 13
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7 e13*2001/116*0249*.. 85 - 177 215/60R16 95 12O ab
225/55R16 95 12O e13*2001/116*0249*26;
225/60R16 98 12O Kombi; Stufenheck;
235/55R16 98 12A Schrägheck; Mit
Radhausverbreiterung
Serie;
10B; 11B; 11G; 11H;
51A; 7AD; 7CX; 7DY;
7SC; 71C; 71K; 721;
725; 73C; 74A; 74H;
74P; 75I; 76U
BA7 e13*2001/116*0249*.. 74 - 162 205/55R16 12T; 51G bis
74 - 176 215/55R16 12T; 51G e13*2001/116*0249*25;
225/50R16 92 12A Kombi; Frontantrieb;
225/50R16 92Y 12A 10B; 11B; 11G; 11H;
51A; 7AD; 7CX; 7DY;
7SC; 71C; 71K; 721;
725; 73C; 74A; 74H;
74P; 75I; 76U
BA7 e13*2001/116*0249*.. 74 - 92 205/55R16 12T; 51G bis
74 - 176 215/55R16 12T; 51G e13*2001/116*0249*25;
225/50R16 92 12A Stufenheck;
Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 7AD; 7CX; 7DY;
7SC; 71C; 71K; 721;
725; 73C; 74A; 74H;
74P; 76U
BA7 e13*2001/116*0249*.. 85 - 177 215/60R16 95 12O ab
225/55R16 95 nicht Hybrid; 12O e13*2001/116*0249*26;
225/60R16 98 nicht Hybrid; 12O Kombi; Stufenheck;
235/55R16 98 nicht Hybrid; 12A Schrägheck; Ohne
Radhausverbreiter.
Serie;
10B; 11B; 11G; 11H;
51A; 7AD; 7CX; 7DY;
7SC; 71C; 71K; 721;
725; 73C; 74A; 74H;
74P; 75I; 76U
BWY e1*98/14*0156*.. 66 - 166 205/55R16 51G Frontantrieb;
10B; 11B; 11G; 11H;
12M; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 76U
B4Y e1*98/14*0154*.. 66 - 166 205/55R16 51G 10B; 11G; 11H; 12M;
51A; 71C; 71K; 721;
725; 73C; 74A; 74H;
74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0177-09-WIRD/N25
zur Erteilung eines Nachtrags zur ABE 47675
ANLAGE: 20 FORD Radtyp: TREZ_A
Hersteller: ALCAR WHEELS GmbH Stand: 17.08.2020
______________________________________________________________________________________________________________________
Seite: 5 von 13
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B5Y e1*98/14*0155*.. 66 - 166 205/55R16 51G 10B; 11G; 11H; 12M;
51A; 71C; 71K; 721;
725; 73C; 74A; 74H;
74P; 76U
Verkaufsbezeichnung: FORD MONDEO HYBRID
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7-HEV e13*2007/46*1485*.. 85 - 177 215/60R16 95 12O Kombi; Stufenheck;
225/55R16 95 nicht Hybrid; 12O Schrägheck; Ohne
225/60R16 98 nicht Hybrid; 12O Radhausverbreiter.
235/55R16 98 nicht Hybrid; 12A Serie;
10B; 11B; 11G; 11H;
51A; 7CX; 7DY; 7SC;
7SY; 71C; 71K; 721;
725; 73C; 74A; 74H;
74P; 75I; 76U
Verkaufsbezeichnung: FORD TRANSIT/TOURNEO CONNECT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PH2 e1*2001/116*0206*.. 55 - 85 205/55R16 91 11A; 24M; 5GG Pkw geschlossen; Lkw
PT2 L071 205/55R16 94 11A; 24M; 5HI geschl.Kasten (Serie);
215/55R16 93 11A; 24D; 5HA Frontantrieb;
215/55R16 97 11A; 24D 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 744; 75I
Verkaufsbezeichnung: Grand C-MAX, C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DXA e13*2007/46*1103*.. 63 - 134 205/55R16 12T; 51G Nur C-MAX; MPV;
DXA-LPG e13*2007/46*1288*.. 215/55R16 12T; 51G Frontantrieb;
225/50R16 92 12A 10B; 11B; 11G; 11H;
51A; 7CX; 7DY; 71C;
71K; 721; 725; 73C;
74A; 74H; 74P; 76U
DXA e13*2007/46*1103*.. 70 - 134 205/55R16 12T; 51G Nur Grand C-MAX;
MPV;
215/55R16 12T; 51G Frontantrieb;
225/50R16 92 12A 10B; 11B; 11G; 11H;
51A; 7CX; 7DY; 71C;
71K; 721; 725; 73C;
74A; 74H; 74P; 75I;
76U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0177-09-WIRD/N25
zur Erteilung eines Nachtrags zur ABE 47675
ANLAGE: 20 FORD Radtyp: TREZ_A
Hersteller: ALCAR WHEELS GmbH Stand: 17.08.2020
______________________________________________________________________________________________________________________
Seite: 6 von 13
Verkaufsbezeichnung: MONDEO HYBRID
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7H e13*2007/46*1485*.. 85 - 177 215/60R16 95 12O Kombi; Stufenheck;
225/55R16 95 nicht Hybrid; 12O Schrägheck; Ohne
225/60R16 98 nicht Hybrid; 12O Radhausverbreiter.
235/55R16 98 nicht Hybrid; 12A Serie;
10B; 11B; 11G; 11H;
51A; 7CX; 7DY; 7SC;
7SY; 71C; 71K; 721;
725; 73C; 74A; 74H;
74P; 75I; 76U
Verkaufsbezeichnung: PUMA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
J2K e9*2007/46*3165*.. 70 - 114 215/60R16 95 121 Frontantrieb;
225/55R16 95 12A 10B; 11B; 11G; 11H;
225/60R16 98 12A 51A; 7TA; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 76U
Verkaufsbezeichnung: TOURNEO CONNECT,TRANSIT CONNECT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PJ2 e1*2001/116*0207*.. 55 - 125 205/60R16 12T; 51G erhöhtes
Anzugsmoment
215/55R16 12T; 51G 160 Nm; ab
e1*2001/116*0207*26;
10B; 11G; 11H; 51A;
7BE; 7CX; 7DY; 7SC;
71C; 71K; 721; 725;
73C; 74A; 74H; 74P;
740
PJ2 e1*2001/116*0207*.. 55 - 110 205/60R16 12T; 51G erhöhtes
Anzugsmoment
215/55R16 12T; 51G 160 Nm; ab
e1*2001/116*0207*16;
bis
e1*2001/116*0207*25;
10B; 11G; 11H; 51A;
7BE; 7CX; 7DY; 7SC;
71C; 71K; 721; 725;
73C; 74A; 74H; 74P;
740
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0177-09-WIRD/N25
zur Erteilung eines Nachtrags zur ABE 47675
ANLAGE: 20 FORD Radtyp: TREZ_A
Hersteller: ALCAR WHEELS GmbH Stand: 17.08.2020
______________________________________________________________________________________________________________________
Seite: 7 von 13
Verkaufsbezeichnung: TRANSIT CONNECT,TOURNEO CONNECT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PU2 e1*2007/46*0272*.. 55 - 125 205/60R16 12T; 51G erhöhtes
Anzugsmoment
215/55R16 12T; 51G 160 Nm; ab
e1*2007/46*0272*14;
10B; 11G; 11H; 51A;
7BE; 7CX; 7DY; 7SC;
71C; 71K; 721; 725;
73C; 74A; 74H; 74P;
740
PU2 e1*2007/46*0272*.. 55 - 110 205/60R16 51G erhöhtes
Anzugsmoment
215/55R16 51G 160 Nm; ab
e1*2007/46*0272*04;
bis
e1*2007/46*0272*13;
bis MJ2018;
10B; 11G; 11H; 12K;
51A; 7BE; 7CX; 7DY;
7SC; 71C; 71K; 721;
725; 73C; 74A; 74H;
74P; 740; 75I
Verkaufsbezeichnung: TRANSIT/TOURNEO CONNECT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PJ2 e1*2001/116*0207*.. 55 - 85 205/55R16 91 11A; 24M; 5GG bis
PT2 e1*2007/46*0271*.. 205/55R16 94 11A; 24M; 5HI e1*2007/46*0272*03;
PU2 e1*2007/46*0272*.., 215/55R16 93 11A; 24D; 5HA bis
L072 215/55R16 97 11A; 24D e1*2001/116*0207*15;
Pkw geschlossen; Lkw
geschl.Kasten (Serie);
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7BE; 7CX;
7DY; 7SC; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 744; 75I
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0177-09-WIRD/N25
zur Erteilung eines Nachtrags zur ABE 47675
ANLAGE: 20 FORD Radtyp: TREZ_A
Hersteller: ALCAR WHEELS GmbH Stand: 17.08.2020
______________________________________________________________________________________________________________________
Seite: 8 von 13
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
121) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 7 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglic h.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12I) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 10 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben sind (s. Betriebsanleitung).
12M) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 14 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12O) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 13 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12Q) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0177-09-WIRD/N25
zur Erteilung eines Nachtrags zur ABE 47675
ANLAGE: 20 FORD Radtyp: TREZ_A
Hersteller: ALCAR WHEELS GmbH Stand: 17.08.2020
______________________________________________________________________________________________________________________

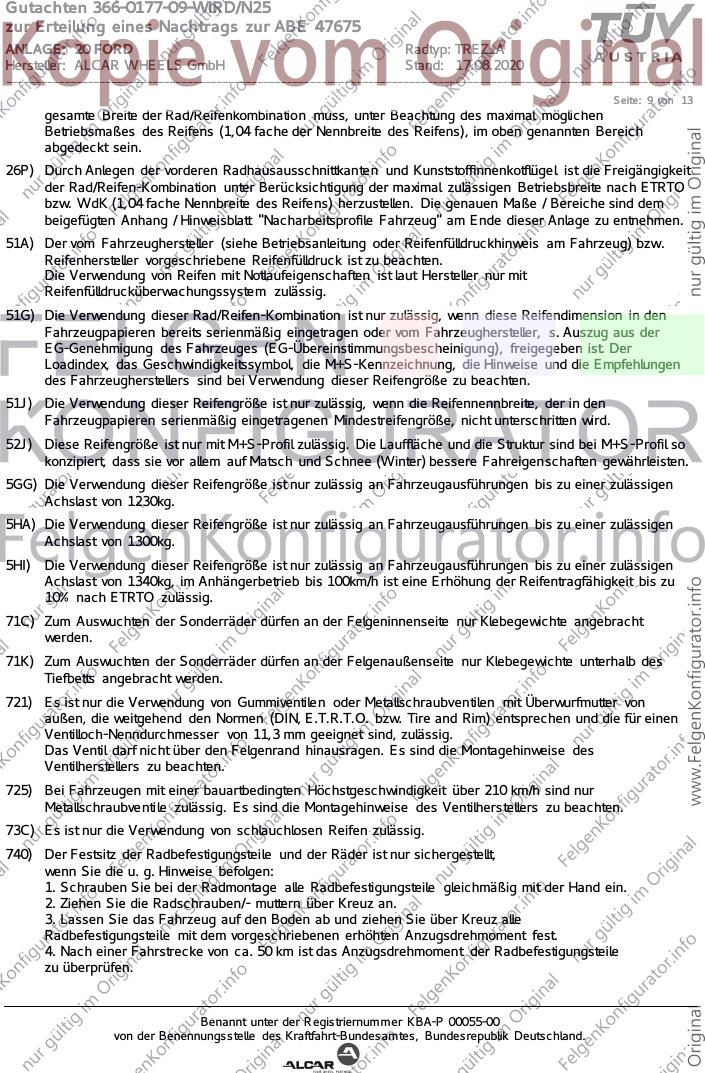

Seite: 9 von 13
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem

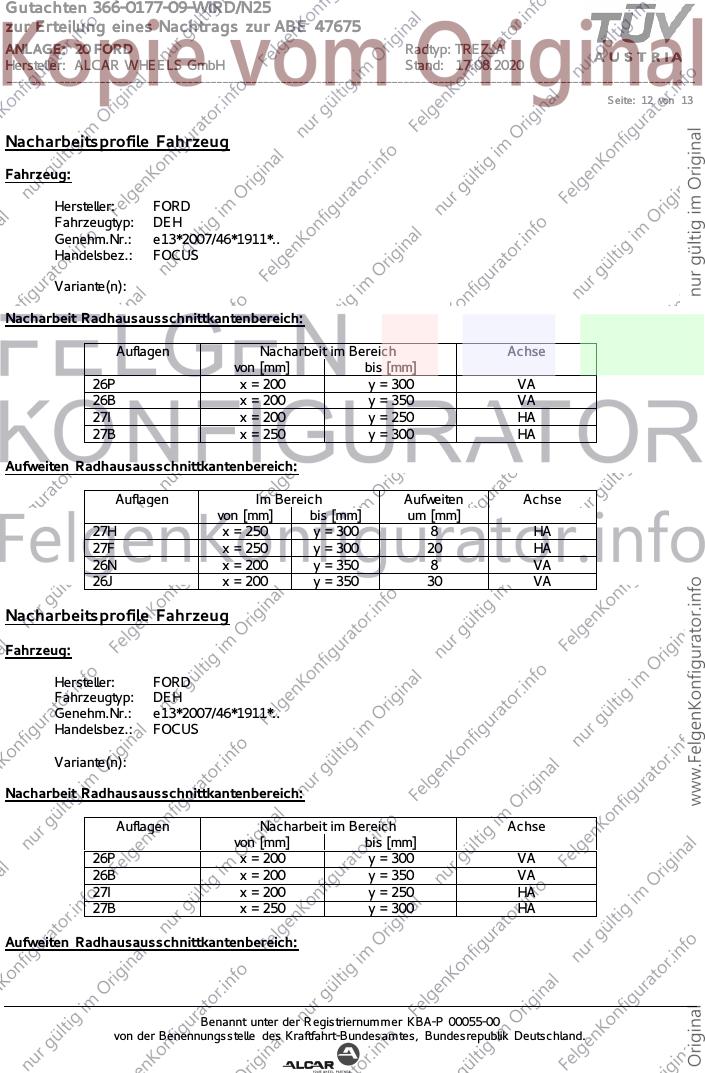

beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
5HA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1300kg.
5HI) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1340kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0177-09-WIRD/N25
zur Erteilung eines Nachtrags zur ABE 47675
ANLAGE: 20 FORD Radtyp: TREZ_A
Hersteller: ALCAR WHEELS GmbH Stand: 17.08.2020
______________________________________________________________________________________________________________________
Seite: 10 von 13
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
744) Das Anzugsmoment der Befestigungsteile der Räder ist der Betriebsanleitung des Fahrzeuges zu
entnehmen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 17-Zoll-Rädern ausgerüstet
sind. Optionale Bremsen können einen größeren Mindestdurchmesser erfordern.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
7AD) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 8G92-1A-189-KB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7BE) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: DR3V-1A-180-DB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7CX) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: EV6T-1A-180-DB (nur wenn auch original verbaut) ist nicht zulässig. Es kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
7DY) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: G1ET-1A-180-BA (nur wenn auch original verbaut) ist nicht zulässig. Es kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
7SC) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: F2GT-1A180-CB (nur wenn auch original verbaut) ist nicht zulässig. Es kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
7SY) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: EV6T-1A180-DB (nur wenn auch original verbaut) ist nicht zulässig. Es kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
7TA) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: JX7T-1A180-CA (nur wenn auch original verbaut) ist nicht zulässig. Es kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0177-09-WIRD/N25
zur Erteilung eines Nachtrags zur ABE 47675
ANLAGE: 20 FORD Radtyp: TREZ_A
Hersteller: ALCAR WHEELS GmbH Stand: 17.08.2020
______________________________________________________________________________________________________________________

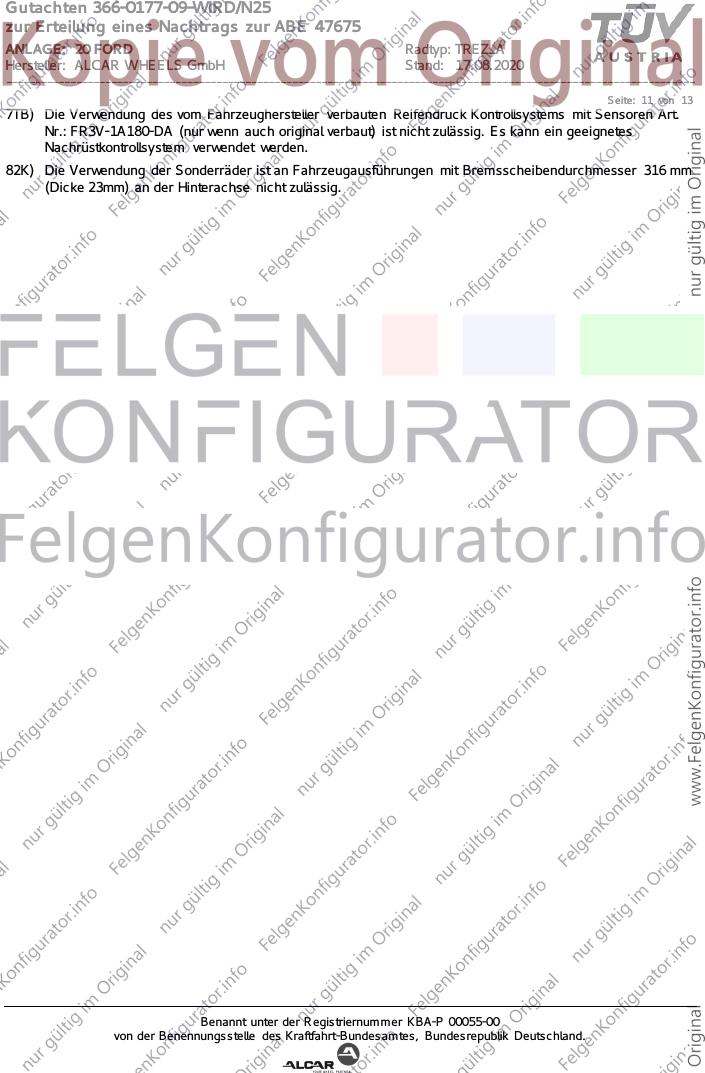

Seite: 11 von 13
7TB) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: FR3V-1A180-DA (nur wenn auch original verbaut) ist nicht zulässig. Es kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
82K) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 316 mm
(Dicke 23mm) an der Hinterachse nicht zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0177-09-WIRD/N25
zur Erteilung eines Nachtrags zur ABE 47675
ANLAGE: 20 FORD Radtyp: TREZ_A
Hersteller: ALCAR WHEELS GmbH Stand: 17.08.2020
______________________________________________________________________________________________________________________
Seite: 12 von 13
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: DEH
Genehm.Nr.: e13*2007/46*1911*..
Handelsbez.: FOCUS
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 200 y = 300 VA
26B x = 200 y = 350 VA
27I x = 200 y = 250 HA
27B x = 250 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 250 y = 300 8 HA
27F x = 250 y = 300 20 HA
26N x = 200 y = 350 8 VA
26J x = 200 y = 350 30 VA
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: DEH
Genehm.Nr.: e13*2007/46*1911*..
Handelsbez.: FOCUS
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 200 y = 300 VA
26B x = 200 y = 350 VA
27I x = 200 y = 250 HA
27B x = 250 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0177-09-WIRD/N25
zur Erteilung eines Nachtrags zur ABE 47675
ANLAGE: 20 FORD Radtyp: TREZ_A
Hersteller: ALCAR WHEELS GmbH Stand: 17.08.2020
______________________________________________________________________________________________________________________

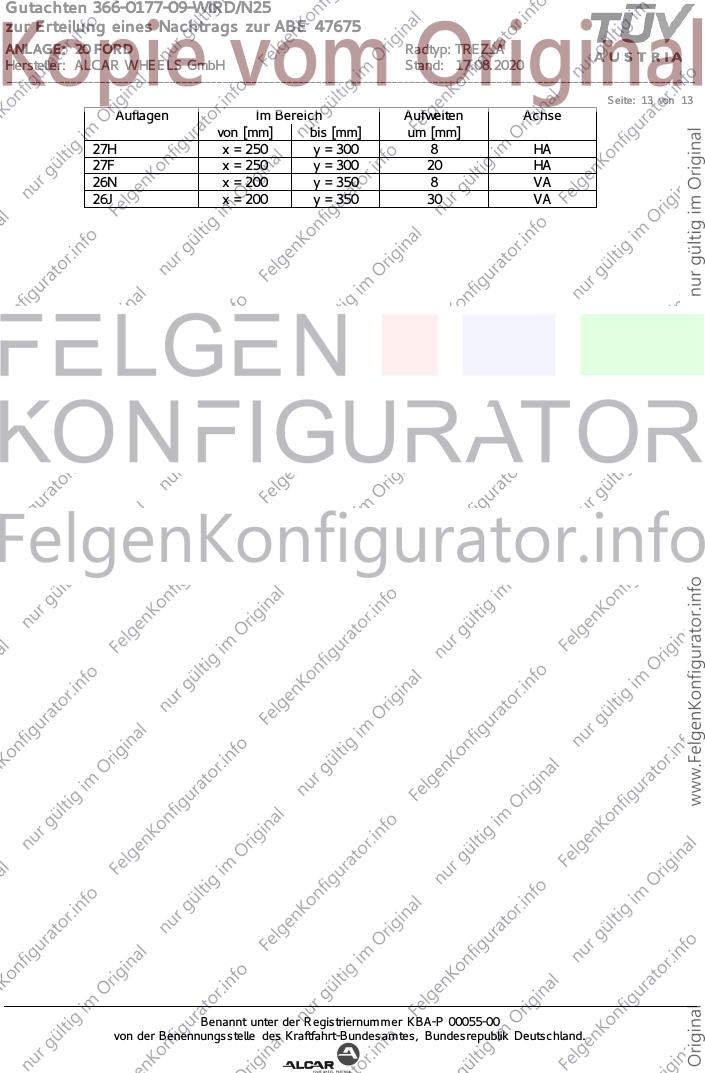

Seite: 13 von 13
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 250 y = 300 8 HA
27F x = 250 y = 300 20 HA
26N x = 200 y = 350 8 VA
26J x = 200 y = 350 30 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
