Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 47493 nach §22 StVZO
Nr. : RA-000650-G0-104
Anlage-Nr. : 24
Seite : 1 / 14
Auftraggeber : Ronal GmbH
Teiletyp : SL2.6705

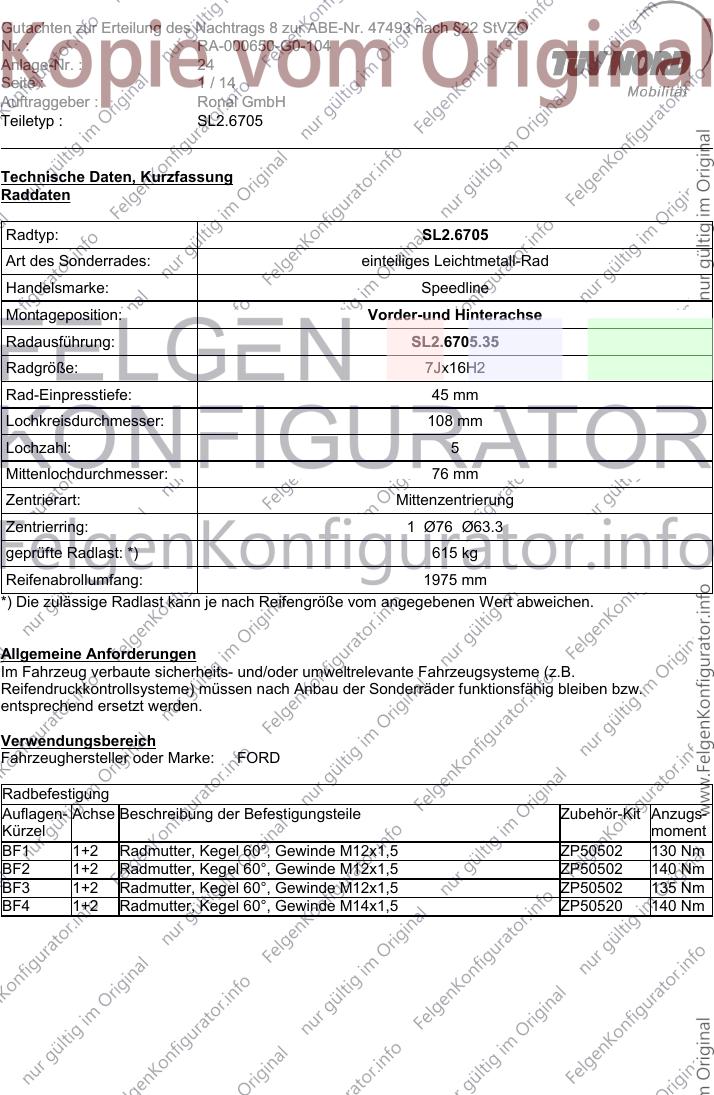

Technische Daten, Kurzfassung
Raddaten
Radtyp: SL2.6705
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Speedline
Montageposition: Vorder-und Hinterachse
Radausführung: SL2.6705.35
Radgröße: 7Jx16H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 76 mm
Zentrierart: Mittenzentrierung
Zentrierring: 1 Ø76 Ø63.3
geprüfte Radlast: *) 615 kg
Reifenabrollumfang: 1975 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: FORD
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 ZP50502 130 Nm
BF2 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 ZP50502 140 Nm
BF3 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 ZP50502 135 Nm
BF4 1+2 Radmutter, Kegel 60°, Gewinde M14x1,5 ZP50520 140 Nm
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 47493 nach §22 StVZO
Nr. : RA-000650-G0-104
Anlage-Nr. : 24
Seite : 2 / 14
Auftraggeber : Ronal GmbH
Teiletyp : SL2.6705

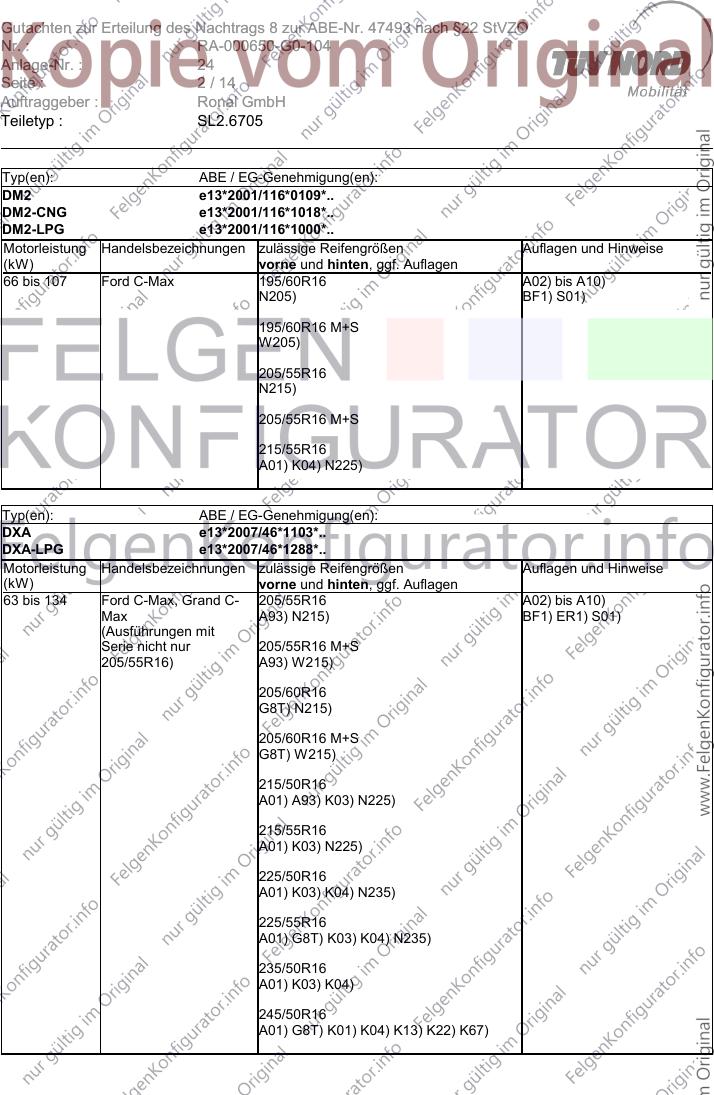

Typ(en): ABE / EG-Genehmigung(en):
DM2 e13*2001/116*0109*..
DM2-CNG e13*2001/116*1018*..
DM2-LPG e13*2001/116*1000*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 107 Ford C-Max 195/60R16 A02) bis A10)
N205) BF1) S01)
195/60R16 M+S
W205)
205/55R16
N215)
205/55R16 M+S
215/55R16
A01) K04) N225)
Typ(en): ABE / EG-Genehmigung(en):
DXA e13*2007/46*1103*..
DXA-LPG e13*2007/46*1288*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 134 Ford C-Max, Grand C- 205/55R16 A02) bis A10)
Max A93) N215) BF1) ER1) S01)
(Ausführungen mit
Serie nicht nur 205/55R16 M+S
205/55R16) A93) W215)
205/60R16
G8T) N215)
205/60R16 M+S
G8T) W215)
215/50R16
A01) A93) K03) N225)
215/55R16
A01) K03) N225)
225/50R16
A01) K03) K04) N235)
225/55R16
A01) G8T) K03) K04) N235)
235/50R16
A01) K03) K04)
245/50R16
A01) G8T) K01) K04) K13) K22) K67)
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 47493 nach §22 StVZO
Nr. : RA-000650-G0-104
Anlage-Nr. : 24
Seite : 3 / 14
Auftraggeber : Ronal GmbH
Teiletyp : SL2.6705

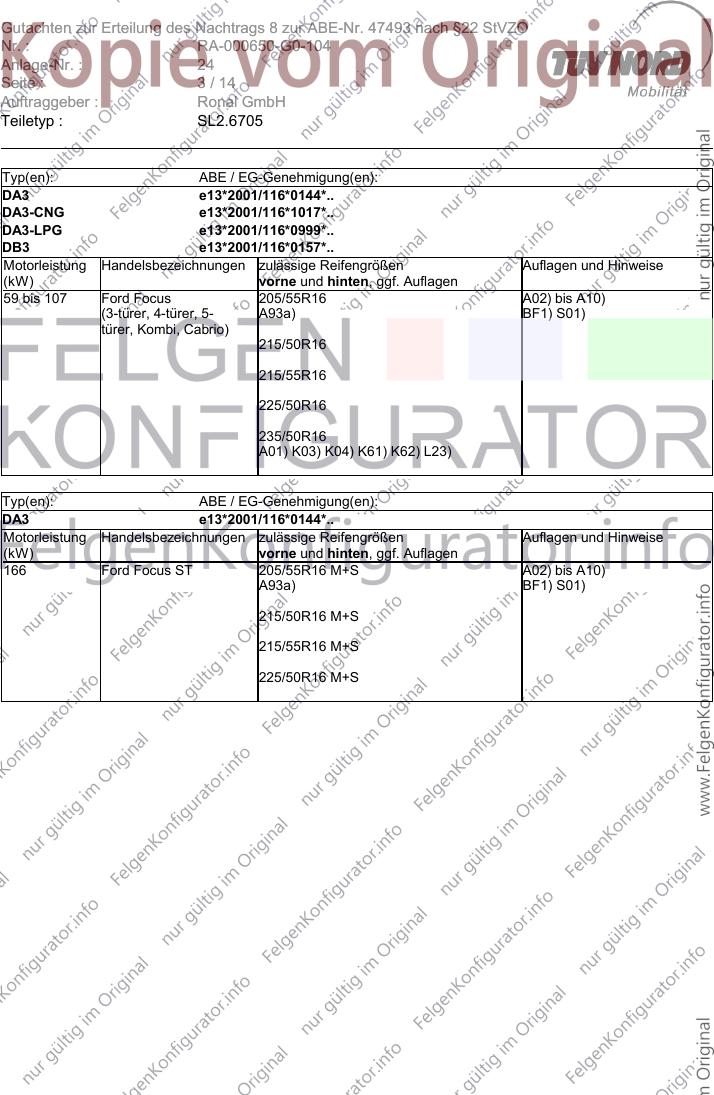

Typ(en): ABE / EG-Genehmigung(en):
DA3 e13*2001/116*0144*..
DA3-CNG e13*2001/116*1017*..
DA3-LPG e13*2001/116*0999*..
DB3 e13*2001/116*0157*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 107 Ford Focus 205/55R16 A02) bis A10)
(3-türer, 4-türer, 5- A93a) BF1) S01)
türer, Kombi, Cabrio)
215/50R16
215/55R16
225/50R16
235/50R16
A01) K03) K04) K61) K62) L23)
Typ(en): ABE / EG-Genehmigung(en):
DA3 e13*2001/116*0144*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
166 Ford Focus ST 205/55R16 M+S A02) bis A10)
A93a) BF1) S01)
215/50R16 M+S
215/55R16 M+S
225/50R16 M+S
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 47493 nach §22 StVZO
Nr. : RA-000650-G0-104
Anlage-Nr. : 24
Seite : 4 / 14
Auftraggeber : Ronal GmbH
Teiletyp : SL2.6705

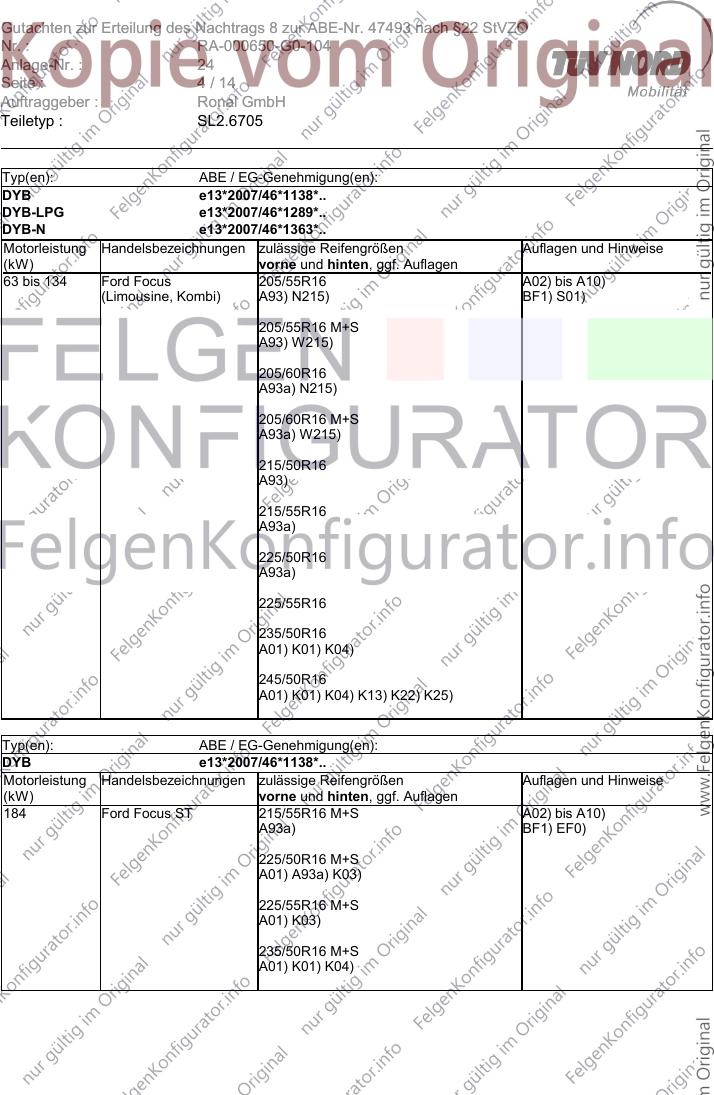

Typ(en): ABE / EG-Genehmigung(en):
DYB e13*2007/46*1138*..
DYB-LPG e13*2007/46*1289*..
DYB-N e13*2007/46*1363*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 134 Ford Focus 205/55R16 A02) bis A10)
(Limousine, Kombi) A93) N215) BF1) S01)
205/55R16 M+S
A93) W215)
205/60R16
A93a) N215)
205/60R16 M+S
A93a) W215)
215/50R16
A93)
215/55R16
A93a)
225/50R16
A93a)
225/55R16
235/50R16
A01) K01) K04)
245/50R16
A01) K01) K04) K13) K22) K25)
Typ(en): ABE / EG-Genehmigung(en):
DYB e13*2007/46*1138*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
184 Ford Focus ST 215/55R16 M+S A02) bis A10)
A93a) BF1) EF0)
225/50R16 M+S
A01) A93a) K03)
225/55R16 M+S
A01) K03)
235/50R16 M+S
A01) K01) K04)
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 47493 nach §22 StVZO
Nr. : RA-000650-G0-104
Anlage-Nr. : 24
Seite : 5 / 14
Auftraggeber : Ronal GmbH
Teiletyp : SL2.6705

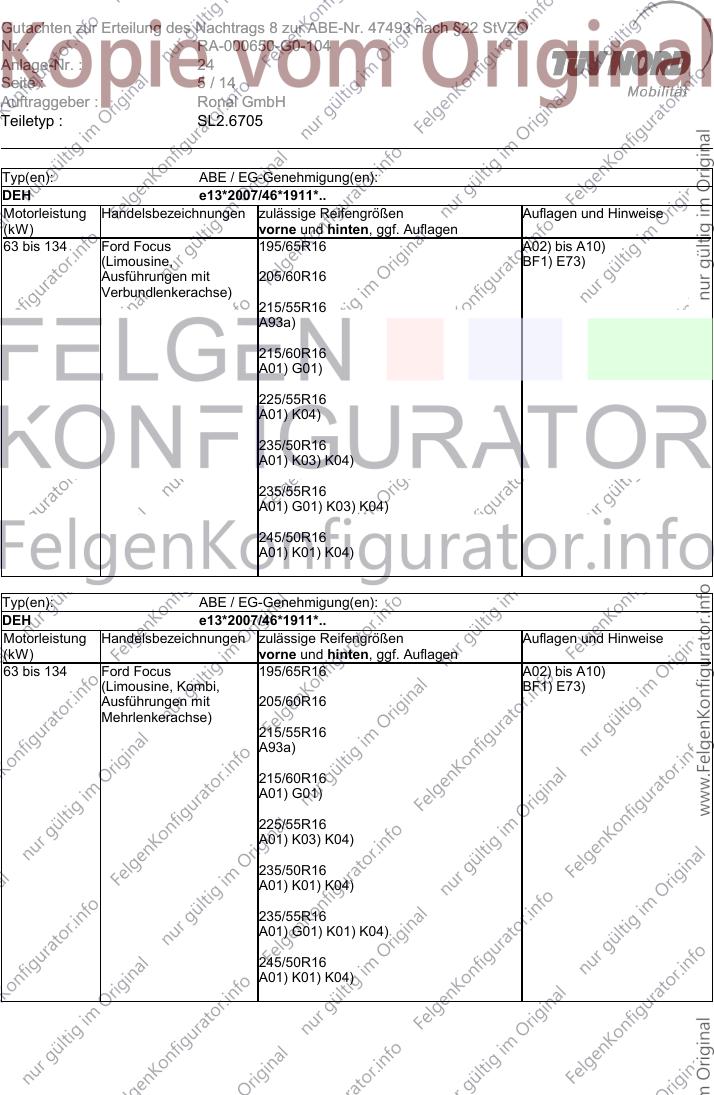

Typ(en): ABE / EG-Genehmigung(en):
DEH e13*2007/46*1911*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 134 Ford Focus 195/65R16 A02) bis A10)
(Limousine, BF1) E73)
Ausführungen mit 205/60R16
Verbundlenkerachse)
215/55R16
A93a)
215/60R16
A01) G01)
225/55R16
A01) K04)
235/50R16
A01) K03) K04)
235/55R16
A01) G01) K03) K04)
245/50R16
A01) K01) K04)
Typ(en): ABE / EG-Genehmigung(en):
DEH e13*2007/46*1911*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 134 Ford Focus 195/65R16 A02) bis A10)
(Limousine, Kombi, BF1) E73)
Ausführungen mit 205/60R16
Mehrlenkerachse)
215/55R16
A93a)
215/60R16
A01) G01)
225/55R16
A01) K03) K04)
235/50R16
A01) K01) K04)
235/55R16
A01) G01) K01) K04)
245/50R16
A01) K01) K04)
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 47493 nach §22 StVZO
Nr. : RA-000650-G0-104
Anlage-Nr. : 24
Seite : 6 / 14
Auftraggeber : Ronal GmbH
Teiletyp : SL2.6705
Typ(en): ABE / EG-Genehmigung(en):
DM2 e13*2001/116*0109*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 147 Ford Kuga 215/60R16 A02) bis A10)
(1. Generation) N225) A93) BF1) E61) S01)
215/65R16
N225)
225/60R16
N235)
225/65R16
N235)
235/55R16
235/60R16
245/55R16
245/60R16
255/50R16
A01) K03)
255/55R16
A01) K03)
Typ(en): ABE / EG-Genehmigung(en):
DM2 e13*2001/116*0109*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 134 Ford Kuga 215/65R16 A02) bis A10)
(2. Generation) A93) N225) BF1) E62) EF0) ER1)
225/60R16
A93) N235)
225/65R16
N235)
235/60R16
A93)
245/55R16
245/60R16
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 47493 nach §22 StVZO
Nr. : RA-000650-G0-104
Anlage-Nr. : 24
Seite : 7 / 14
Auftraggeber : Ronal GmbH
Teiletyp : SL2.6705

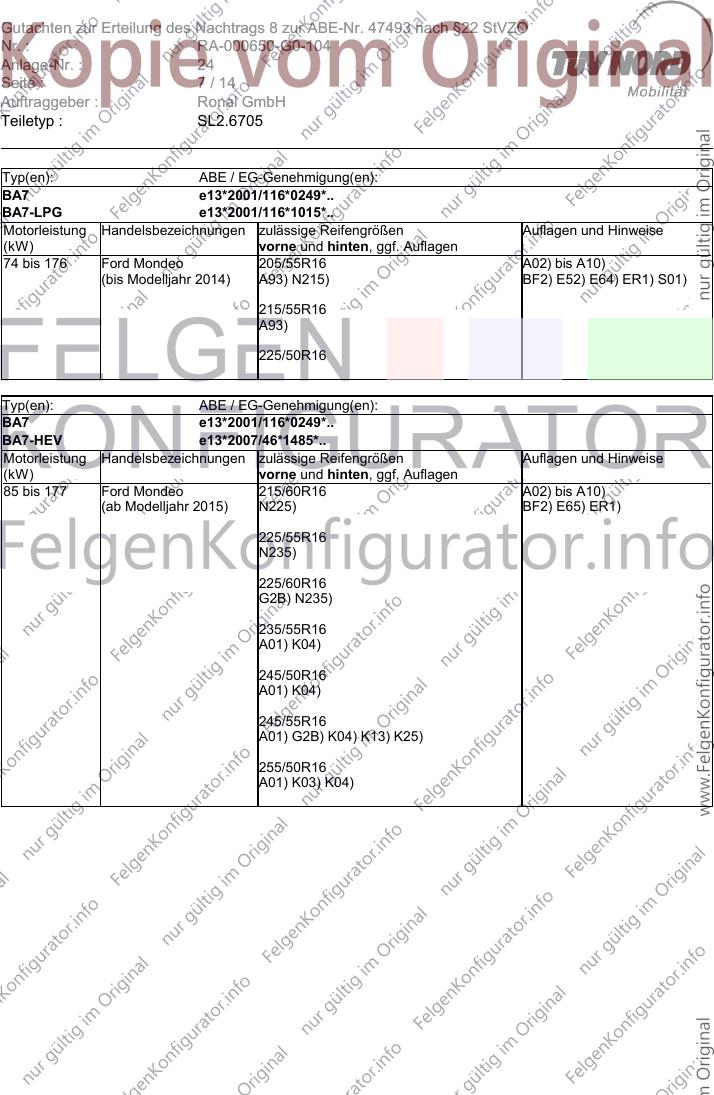

Typ(en): ABE / EG-Genehmigung(en):
BA7 e13*2001/116*0249*..
BA7-LPG e13*2001/116*1015*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 176 Ford Mondeo 205/55R16 A02) bis A10)
(bis Modelljahr 2014) A93) N215) BF2) E52) E64) ER1) S01)
215/55R16
A93)
225/50R16
Typ(en): ABE / EG-Genehmigung(en):
BA7 e13*2001/116*0249*..
BA7-HEV e13*2007/46*1485*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 177 Ford Mondeo 215/60R16 A02) bis A10)
(ab Modelljahr 2015) N225) BF2) E65) ER1)
225/55R16
N235)
225/60R16
G2B) N235)
235/55R16
A01) K04)
245/50R16
A01) K04)
245/55R16
A01) G2B) K04) K13) K25)
255/50R16
A01) K03) K04)
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 47493 nach §22 StVZO
Nr. : RA-000650-G0-104
Anlage-Nr. : 24
Seite : 8 / 14
Auftraggeber : Ronal GmbH
Teiletyp : SL2.6705

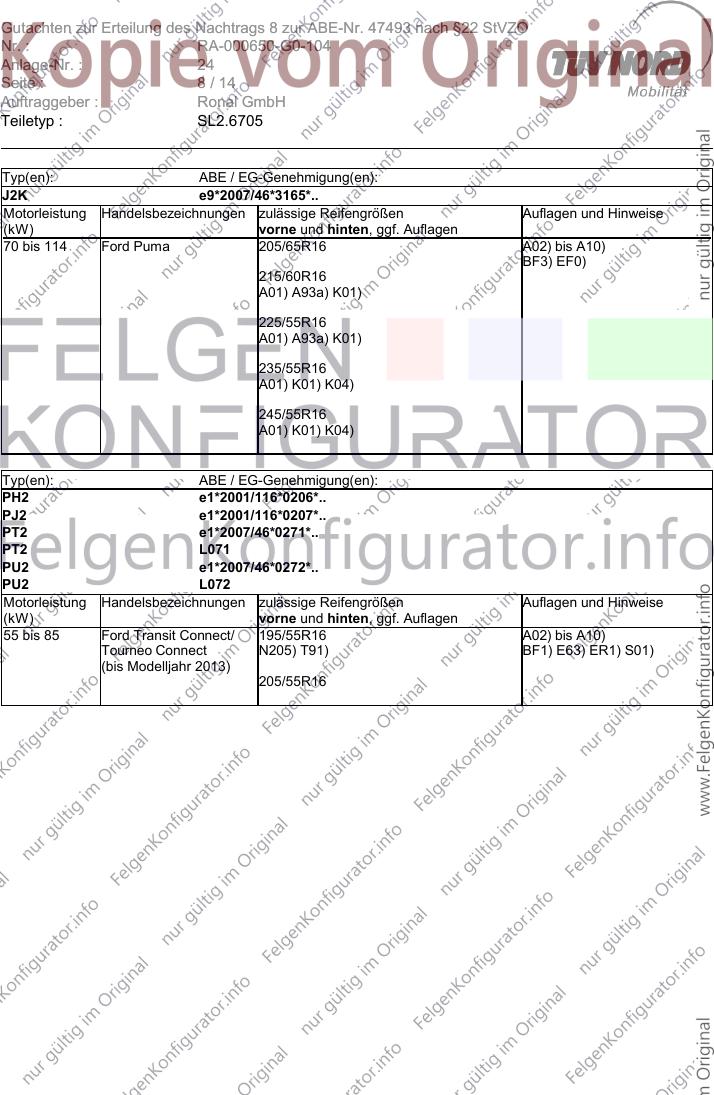

Typ(en): ABE / EG-Genehmigung(en):
J2K e9*2007/46*3165*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 114 Ford Puma 205/65R16 A02) bis A10)
BF3) EF0)
215/60R16
A01) A93a) K01)
225/55R16
A01) A93a) K01)
235/55R16
A01) K01) K04)
245/55R16
A01) K01) K04)
Typ(en): ABE / EG-Genehmigung(en):
PH2 e1*2001/116*0206*..
PJ2 e1*2001/116*0207*..
PT2 e1*2007/46*0271*..
PT2 L071
PU2 e1*2007/46*0272*..
PU2 L072
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 85 Ford Transit Connect/ 195/55R16 A02) bis A10)
Tourneo Connect N205) T91) BF1) E63) ER1) S01)
(bis Modelljahr 2013)
205/55R16
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 47493 nach §22 StVZO
Nr. : RA-000650-G0-104
Anlage-Nr. : 24
Seite : 9 / 14
Auftraggeber : Ronal GmbH
Teiletyp : SL2.6705

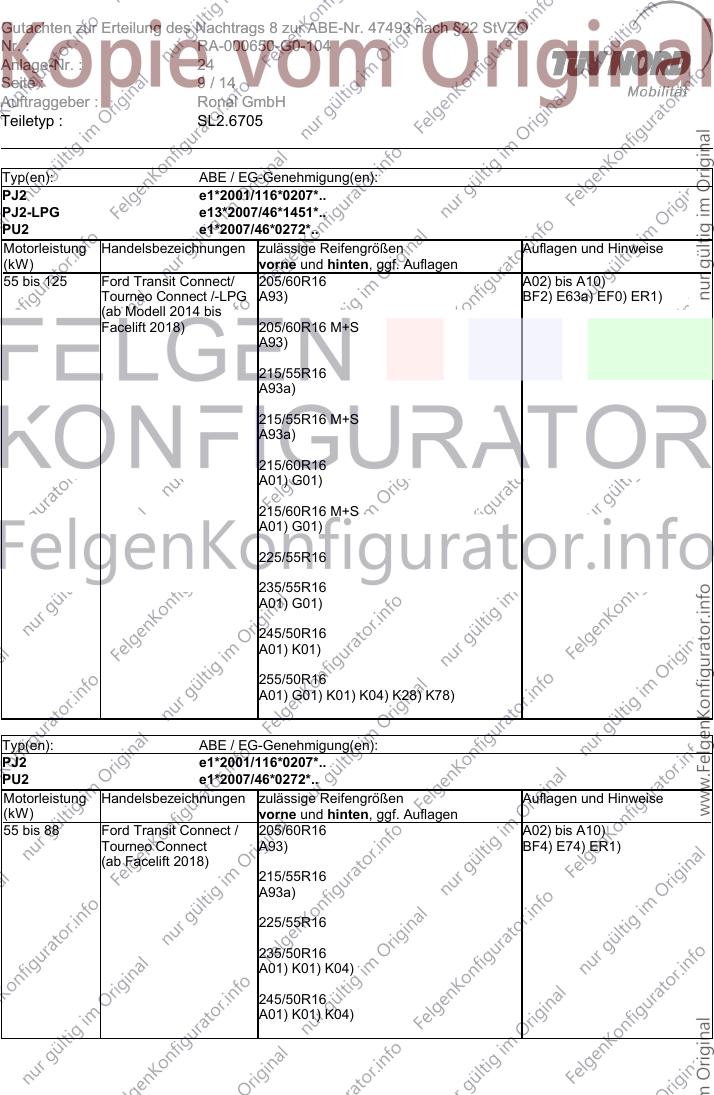

Typ(en): ABE / EG-Genehmigung(en):
PJ2 e1*2001/116*0207*..
PJ2-LPG e13*2007/46*1451*..
PU2 e1*2007/46*0272*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 125 Ford Transit Connect/ 205/60R16 A02) bis A10)
Tourneo Connect /-LPG A93) BF2) E63a) EF0) ER1)
(ab Modell 2014 bis
Facelift 2018) 205/60R16 M+S
A93)
215/55R16
A93a)
215/55R16 M+S
A93a)
215/60R16
A01) G01)
215/60R16 M+S
A01) G01)
225/55R16
235/55R16
A01) G01)
245/50R16
A01) K01)
255/50R16
A01) G01) K01) K04) K28) K78)
Typ(en): ABE / EG-Genehmigung(en):
PJ2 e1*2001/116*0207*..
PU2 e1*2007/46*0272*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 88 Ford Transit Connect / 205/60R16 A02) bis A10)
Tourneo Connect A93) BF4) E74) ER1)
(ab Facelift 2018)
215/55R16
A93a)
225/55R16
235/50R16
A01) K01) K04)
245/50R16
A01) K01) K04)
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 47493 nach §22 StVZO
Nr. : RA-000650-G0-104
Anlage-Nr. : 24
Seite : 10 / 14
Auftraggeber : Ronal GmbH
Teiletyp : SL2.6705

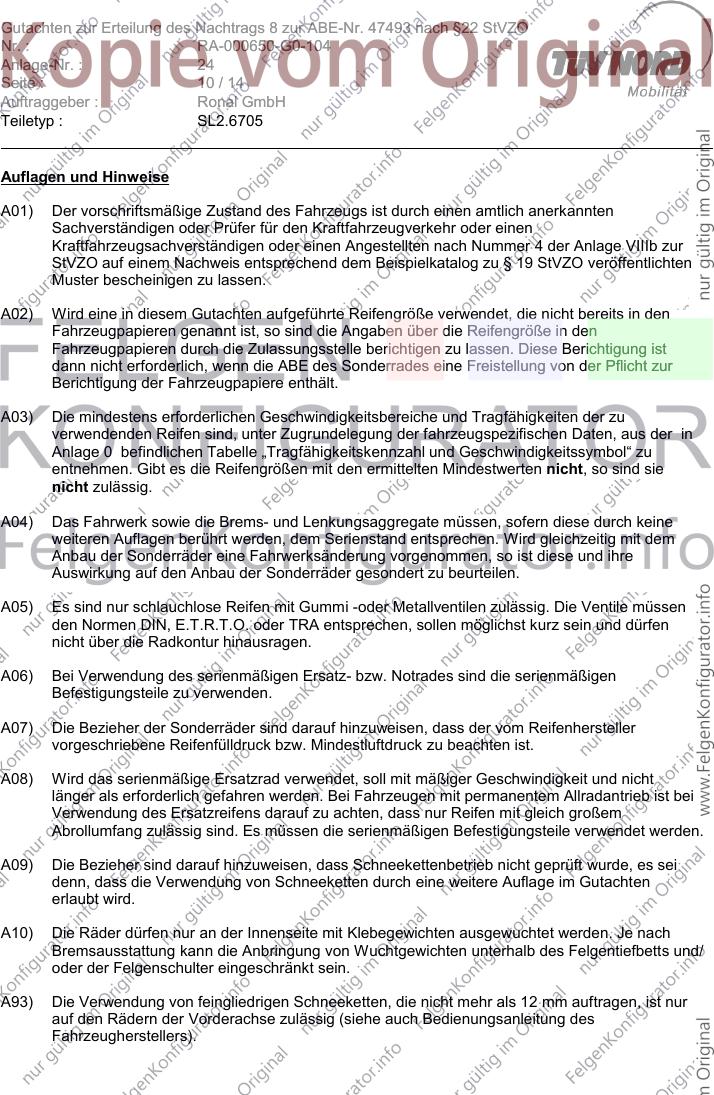

Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten
erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts und/
oder der Felgenschulter eingeschränkt sein.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).

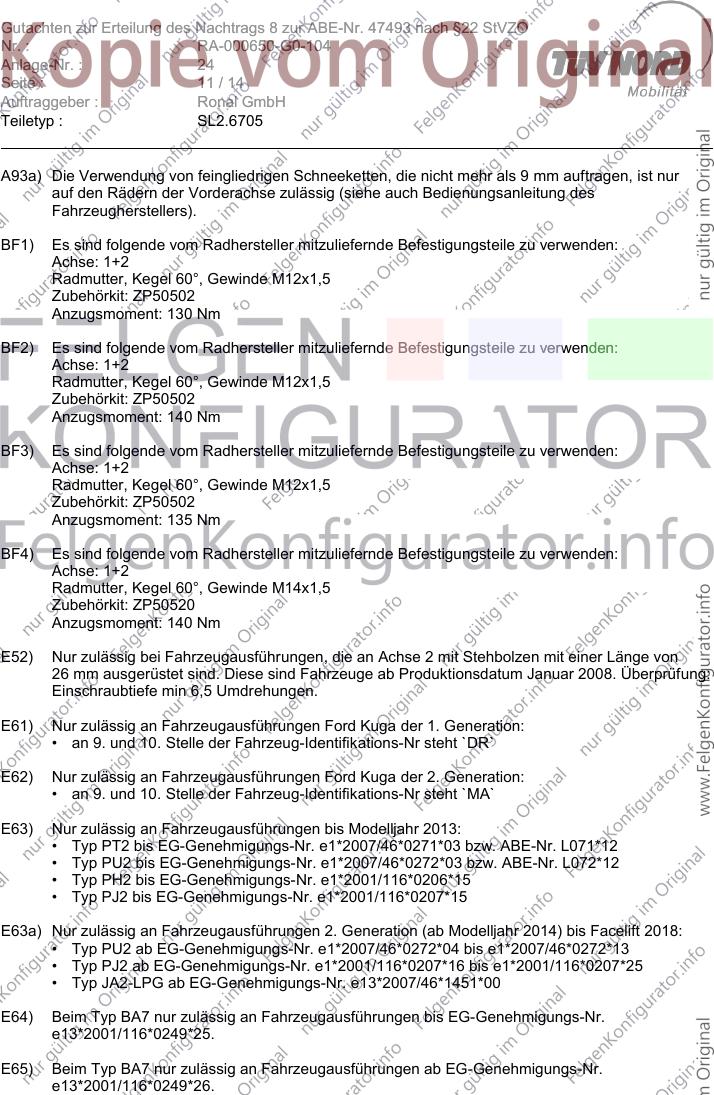

Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 47493 nach §22 StVZO
Nr. : RA-000650-G0-104
Anlage-Nr. : 24
Seite : 11 / 14
Auftraggeber : Ronal GmbH
Teiletyp : SL2.6705
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: ZP50502
Anzugsmoment: 130 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: ZP50502
Anzugsmoment: 140 Nm
BF3) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: ZP50502
Anzugsmoment: 135 Nm
BF4) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M14x1,5
Zubehörkit: ZP50520
Anzugsmoment: 140 Nm
E52) Nur zulässig bei Fahrzeugausführungen, die an Achse 2 mit Stehbolzen mit einer Länge von
26 mm ausgerüstet sind. Diese sind Fahrzeuge ab Produktionsdatum Januar 2008. Überprüfung:
Einschraubtiefe min 6,5 Umdrehungen.
E61) Nur zulässig an Fahrzeugausführungen Ford Kuga der 1. Generation:
• an 9. und 10. Stelle der Fahrzeug-Identifikations-Nr steht `DR`
E62) Nur zulässig an Fahrzeugausführungen Ford Kuga der 2. Generation:
• an 9. und 10. Stelle der Fahrzeug-Identifikations-Nr steht `MA`
E63) Nur zulässig an Fahrzeugausführungen bis Modelljahr 2013:
• Typ PT2 bis EG-Genehmigungs-Nr. e1*2007/46*0271*03 bzw. ABE-Nr. L071*12
• Typ PU2 bis EG-Genehmigungs-Nr. e1*2007/46*0272*03 bzw. ABE-Nr. L072*12
• Typ PH2 bis EG-Genehmigungs-Nr. e1*2001/116*0206*15
• Typ PJ2 bis EG-Genehmigungs-Nr. e1*2001/116*0207*15
E63a) Nur zulässig an Fahrzeugausführungen 2. Generation (ab Modelljahr 2014) bis Facelift 2018:
• Typ PU2 ab EG-Genehmigungs-Nr. e1*2007/46*0272*04 bis e1*2007/46*0272*13
• Typ PJ2 ab EG-Genehmigungs-Nr. e1*2001/116*0207*16 bis e1*2001/116*0207*25
• Typ JA2-LPG ab EG-Genehmigungs-Nr. e13*2007/46*1451*00
E64) Beim Typ BA7 nur zulässig an Fahrzeugausführungen bis EG-Genehmigungs-Nr.
e13*2001/116*0249*25.
E65) Beim Typ BA7 nur zulässig an Fahrzeugausführungen ab EG-Genehmigungs-Nr.
e13*2001/116*0249*26.

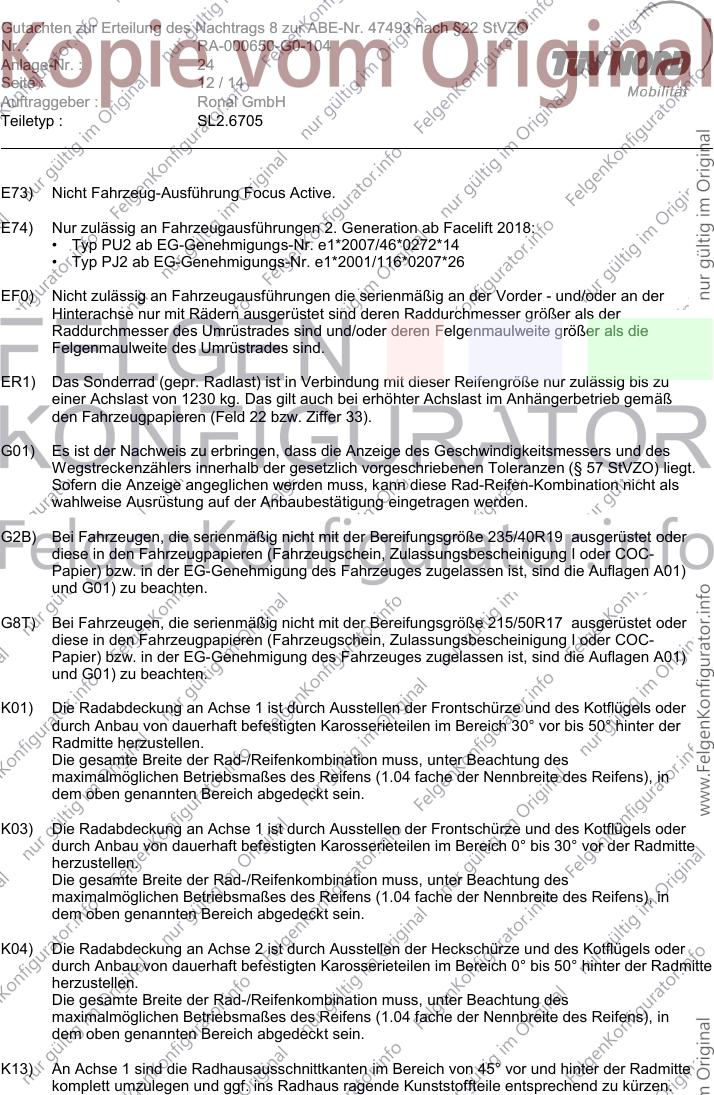

Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 47493 nach §22 StVZO
Nr. : RA-000650-G0-104
Anlage-Nr. : 24
Seite : 12 / 14
Auftraggeber : Ronal GmbH
Teiletyp : SL2.6705
E73) Nicht Fahrzeug-Ausführung Focus Active.
E74) Nur zulässig an Fahrzeugausführungen 2. Generation ab Facelift 2018:
• Typ PU2 ab EG-Genehmigungs-Nr. e1*2007/46*0272*14
• Typ PJ2 ab EG-Genehmigungs-Nr. e1*2001/116*0207*26
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer Achslast von 1230 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß
den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt.
Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination nicht als
wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G2B) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 235/40R19 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G8T) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 215/50R17 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der Radmitte
komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend zu kürzen.

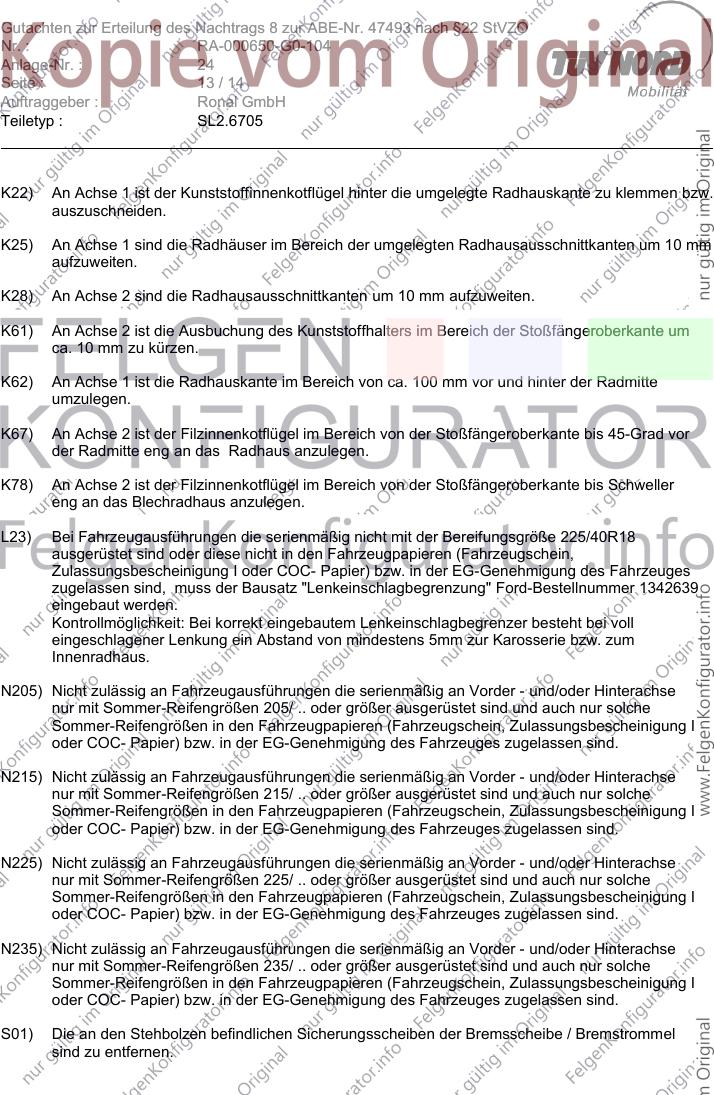

Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 47493 nach §22 StVZO
Nr. : RA-000650-G0-104
Anlage-Nr. : 24
Seite : 13 / 14
Auftraggeber : Ronal GmbH
Teiletyp : SL2.6705
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu klemmen bzw.
auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10 mm
aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K61) An Achse 2 ist die Ausbuchung des Kunststoffhalters im Bereich der Stoßfängeroberkante um
ca. 10 mm zu kürzen.
K62) An Achse 1 ist die Radhauskante im Bereich von ca. 100 mm vor und hinter der Radmitte
umzulegen.
K67) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis 45-Grad vor
der Radmitte eng an das Radhaus anzulegen.
K78) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis Schweller
eng an das Blechradhaus anzulegen.
L23) Bei Fahrzeugausführungen die serienmäßig nicht mit der Bereifungsgröße 225/40R18
ausgerüstet sind oder diese nicht in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges
zugelassen sind, muss der Bausatz "Lenkeinschlagbegrenzung" Ford-Bestellnummer 1342639
eingebaut werden.
Kontrollmöglichkeit: Bei korrekt eingebautem Lenkeinschlagbegrenzer besteht bei voll
eingeschlagener Lenkung ein Abstand von mindestens 5mm zur Karosserie bzw. zum
Innenradhaus.
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
S01) Die an den Stehbolzen befindlichen Sicherungsscheiben der Bremsscheibe / Bremstrommel
sind zu entfernen.

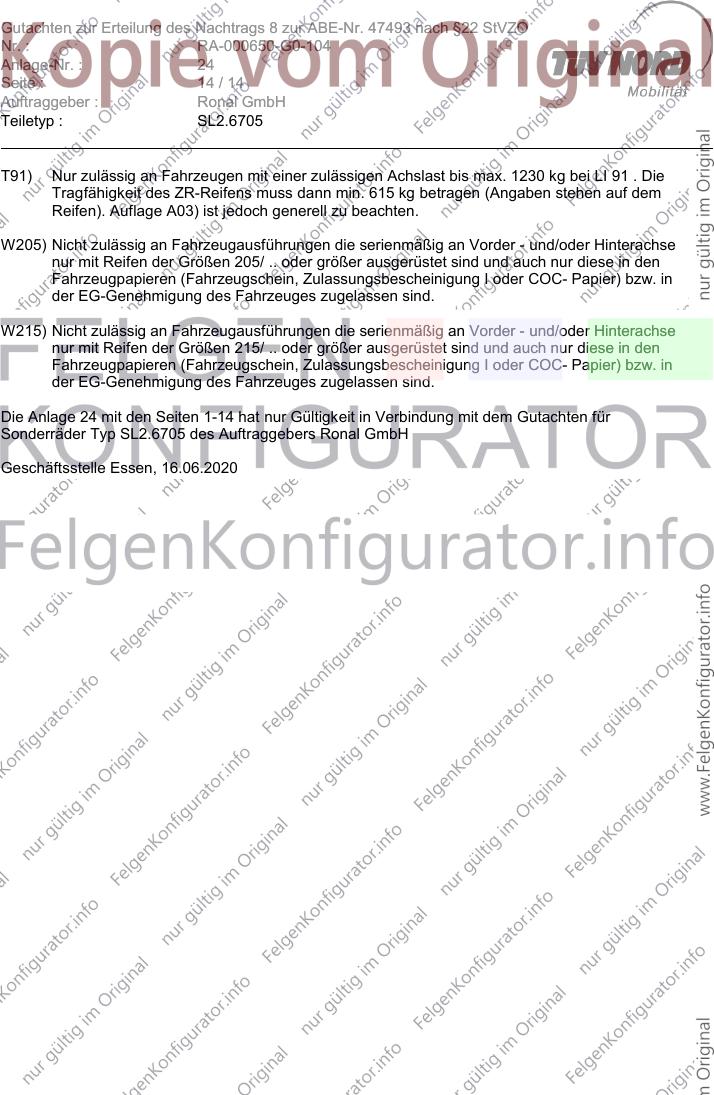

Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 47493 nach §22 StVZO
Nr. : RA-000650-G0-104
Anlage-Nr. : 24
Seite : 14 / 14
Auftraggeber : Ronal GmbH
Teiletyp : SL2.6705
T91) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1230 kg bei LI 91 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 615 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
W205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Reifen der Größen 205/ .. oder größer ausgerüstet sind und auch nur diese in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in
der EG-Genehmigung des Fahrzeuges zugelassen sind.
W215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Reifen der Größen 215/ .. oder größer ausgerüstet sind und auch nur diese in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in
der EG-Genehmigung des Fahrzeuges zugelassen sind.
Die Anlage 24 mit den Seiten 1-14 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ SL2.6705 des Auftraggebers Ronal GmbH
Geschäftsstelle Essen, 16.06.2020
