Gutachten zur Erteilung des Nachtrags 7 zur ABE-Nr. 48236 nach §22 StVZO
Nr. : RA-000667-H0-104
Anlage-Nr. : 12
Seite : 1/7
Auftraggeber : Ronal GmbH
Teiletyp : 54R6704
Technische Daten, Kurzfassung
Raddaten
Radtyp: 54R6704
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: RONAL
Montageposition: Vorder-und Hinterachse
Radausführung: 54R6704.25
Radausführungskennz.: 54R6704.25
Radgröße: 7Jx16H2
Rad-Einpresstiefe: 42 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 4
Mittenlochdurchmesser: 76,00 mm
Zentrierart: Mittenzentrierung
Zentrierring: 1 Ø76 Ø63.3
geprüfte Radlast: *) 650 kg
Reifenabrollumfang: 2000 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: FORD
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 ZP40521 130 Nm
BF2 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 ZP40521 110 Nm
BF3 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 ZP40521 135 Nm
Gutachten zur Erteilung des Nachtrags 7 zur ABE-Nr. 48236 nach §22 StVZO
Nr. : RA-000667-H0-104
Anlage-Nr. : 12
Seite : 2/7
Auftraggeber : Ronal GmbH
Teiletyp : 54R6704

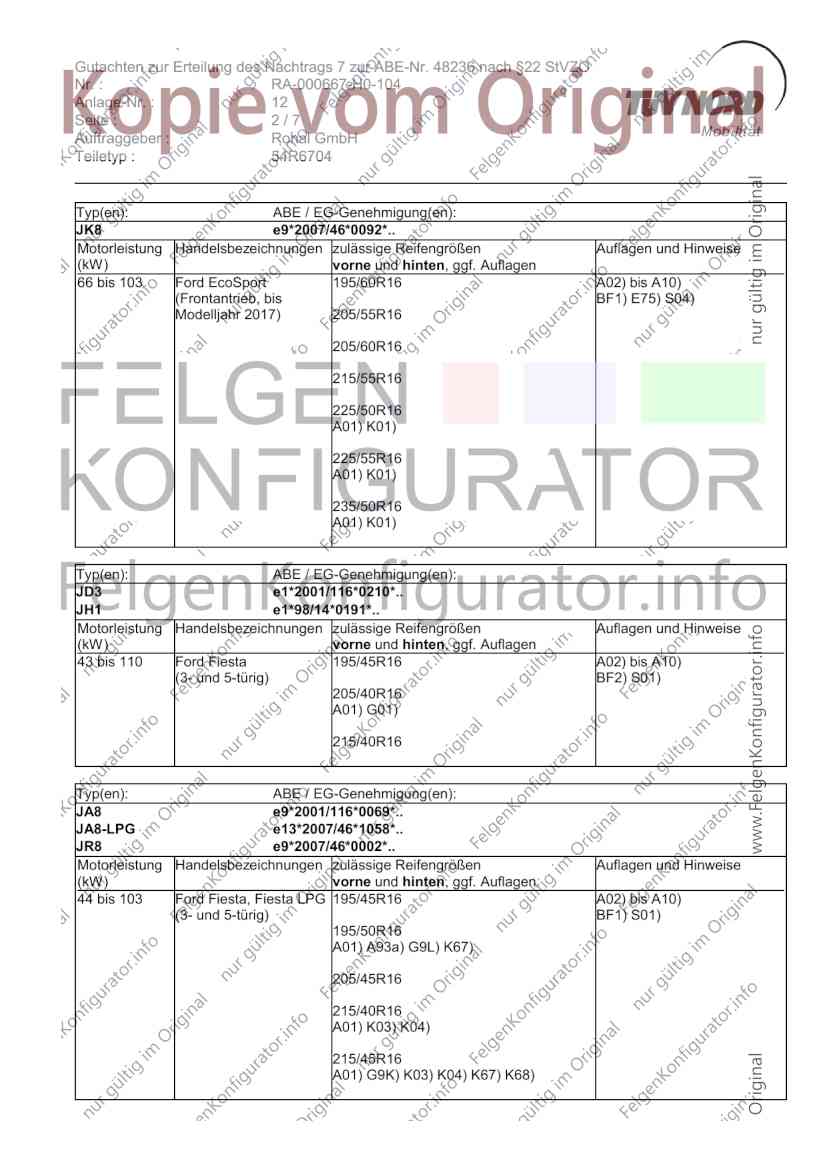

Typ(en): ABE / EG-Genehmigung(en):
JK8 e9*2007/46*0092*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 103 Ford EcoSport 195/60R16 A02) bis A10)
(Frontantrieb, bis BF1) E75) S04)
Modelljahr 2017) 205/55R16
205/60R16
215/55R16
225/50R16
A01) K01)
225/55R16
A01) K01)
235/50R16
A01) K01)
Typ(en): ABE / EG-Genehmigung(en):
JD3 e1*2001/116*0210*..
JH1 e1*98/14*0191*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
43 bis 110 Ford Fiesta 195/45R16 A02) bis A10)
(3- und 5-türig) BF2) S01)
205/40R16
A01) G01)
215/40R16
Typ(en): ABE / EG-Genehmigung(en):
JA8 e9*2001/116*0069*..
JA8-LPG e13*2007/46*1058*..
JR8 e9*2007/46*0002*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 103 Ford Fiesta, Fiesta LPG 195/45R16 A02) bis A10)
(3- und 5-türig) BF1) S01)
195/50R16
A01) A93a) G9L) K67)
205/45R16
215/40R16
A01) K03) K04)
215/45R16
A01) G9K) K03) K04) K67) K68)
Gutachten zur Erteilung des Nachtrags 7 zur ABE-Nr. 48236 nach §22 StVZO
Nr. : RA-000667-H0-104
Anlage-Nr. : 12
Seite : 3/7
Auftraggeber : Ronal GmbH
Teiletyp : 54R6704
Typ(en): ABE / EG-Genehmigung(en):
JA8 e9*2001/116*0069*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
134 bis 147 Ford Fiesta ST 195/45R16 A02) bis A10)
BF2) S01)
195/50R16
A01) A93a) K67)
205/45R16
215/40R16
A01) K03) K04)
215/45R16
A01) K03) K04) K67) K68)
Typ(en): ABE / EG-Genehmigung(en):
JGH e9*2007/46*3159*..
JHH e9*2007/46*3142*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
52 bis 114 Ford Fiesta 195/55R16 A02) bis A10)
(außer Active) A11) BF3) E76)
Typ(en): ABE / EG-Genehmigung(en):
JHH e9*2007/46*3142*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 103 Ford Fiesta Active 195/55R16 A02) bis A10)
BF3)
Typ(en): ABE / EG-Genehmigung(en):
JHH e9*2007/46*3142*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
147 Ford Fiesta ST 195/50R16 A02) bis A10)
BF3)
195/55R16
205/50R16
215/45R16
225/45R16
Gutachten zur Erteilung des Nachtrags 7 zur ABE-Nr. 48236 nach §22 StVZO
Nr. : RA-000667-H0-104
Anlage-Nr. : 12
Seite : 4/7
Auftraggeber : Ronal GmbH
Teiletyp : 54R6704
Typ(en): ABE / EG-Genehmigung(en):
JU2 e1*98/14*0194*..
JU2-LPG e13*2007/46*1077*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 74 Ford Fusion, Fusion 185/55R16 A01) bis A10)
LPG K03) M00) N195) BF2) S01)
195/50R16
K03) N205)
195/55R16
K03) K42) N205)
205/45R16
K03)
205/50R16
K01) K40) K42)
215/40R16
K01)
215/45R16
K01)
225/45R16
K01) K40) K42)
Typ(en): ABE / EG-Genehmigung(en):
KAF e13*2007/46*1637*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
52 bis 70 Ford KA+ 195/45R16 A02) bis A10)
(5-Türig, außer Active) BF3)
205/40R16
GAA)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich,
wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Gutachten zur Erteilung des Nachtrags 7 zur ABE-Nr. 48236 nach §22 StVZO
Nr. : RA-000667-H0-104
Anlage-Nr. : 12
Seite : 5/7
Auftraggeber : Ronal GmbH
Teiletyp : 54R6704
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie nicht
zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei Verwendung
des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem Abrollumfang zulässig
sind. Es müssen die serienmäßigen Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts und/
oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass sind
Fahrzeuge (FZ) die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 " Hybr. ....",
eingetragen haben.
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur auf
den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: ZP40521
Anzugsmoment: 130 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: ZP40521
Anzugsmoment: 110 Nm
Gutachten zur Erteilung des Nachtrags 7 zur ABE-Nr. 48236 nach §22 StVZO
Nr. : RA-000667-H0-104
Anlage-Nr. : 12
Seite : 6/7
Auftraggeber : Ronal GmbH
Teiletyp : 54R6704
BF3) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: ZP40521
Anzugsmoment: 135 Nm
E75) Nur zulässig an Fahrzeugausführungen 2. Generation bis Modelljahr 2017:
• Typ JK8 bis EG-Genehmigungs-Nr. e9*2007/46*0092*17
E76) Nicht zulässig an Ausstattungsvariante Active.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt.
Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination nicht als
wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G9K) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/50R16, 195/55R15,
195/60R15, 205/40R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der
EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G9L) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/50R16, 195/60R15,
205/40R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GAA) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 165/70R14 ausgerüstet oder diese
in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K40) An Achse 2 ist vom Kunststoffinnenkotflügel, im Bereich von der Radmitte bis zum Schweller, ein
Streifen von ca. 40 mm Breite (gemessen von der Radhausausschnittkante bis zu den
Befestigungsscheiben) abzutrennen oder dieser vollkommen an das Blechradhaus anzulegen.
Gutachten zur Erteilung des Nachtrags 7 zur ABE-Nr. 48236 nach §22 StVZO
Nr. : RA-000667-H0-104
Anlage-Nr. : 12
Seite : 7/7
Auftraggeber : Ronal GmbH
Teiletyp : 54R6704
K42) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
• vom Kunststoffinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis zum Schweller
ein Streifen von ca. 40 mm Breite (gemessen von der Radhausausschnittkante bis zu der
Befestigungsscheibe) abzutrennen,
• die Befestigungsbolzen des Kunststoffinnenkotflügels sind soweit zu kürzen, dass der Bolzen
nicht weiter ins Radhaus ragt als die Befestigungsscheibe.
K67) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis 45-Grad vor
der Radmitte eng an das Radhaus anzulegen.
K68) An Achse 2 ist die Radhauskante im Bereich von der Stoßfängeroberkante bis 45-Grad vor der
Radmitte um 10 mm aufzuweiten.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen Felgengröße
nach der ETRTO Norm nicht freigegeben. Für das verwendete Reifenfabrikat/-typ ist die
Montierbarkeit des Reifens auf der hier beschriebenen Felgengröße durch eine Bestätigung des
jeweiligen Reifenherstellers nachzuweisen.
N195) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur mit
Sommer-Reifengrößen 195/ .. oder größer ausgerüstet sind und auch nur solche Sommer-
Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur mit
Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und auch nur solche Sommer-
Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
S01) Die an den Stehbolzen befindlichen Sicherungsscheiben der Bremsscheibe / Bremstrommel sind
zu entfernen.
S04) An Achse 2 sind die an der Radanlagefläche überstehenden Schrauben zu entfernen.
Die Anlage 12 mit den Seiten 1-7 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ 54R6704 des Auftraggebers Ronal GmbH
Geschäftsstelle Essen, 04.03.2022
