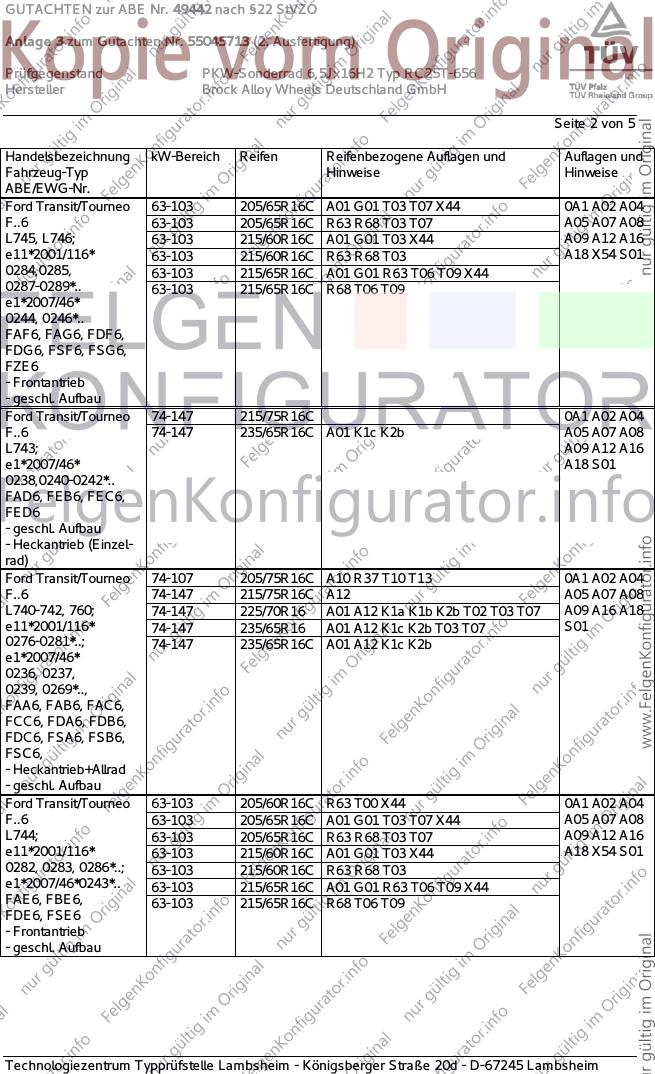

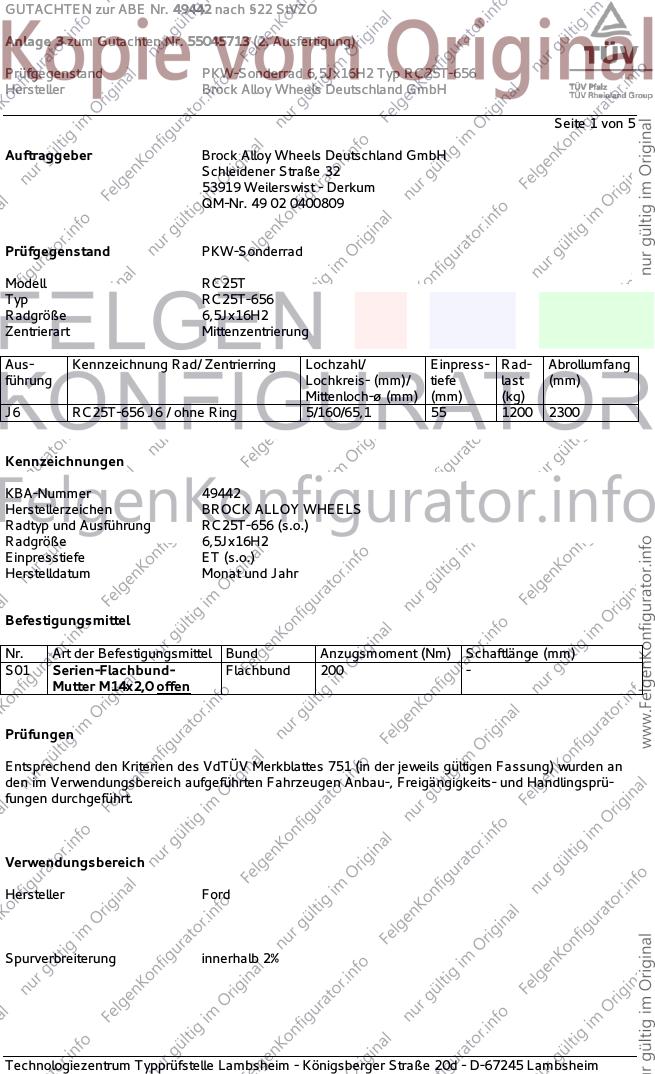

GUTACHTEN zur ABE Nr. 49442 nach §22 StVZO Anlage 3 zum Gutachten Nr. 55045713 (2. Ausfertigung) Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ RC25T-656 Hersteller Brock Alloy Wheels Deutschland GmbH Seite 1 von 5 Auftraggeber Brock Alloy Wheels Deutschland GmbH Schleidener Straße 32 53919 Weilerswist - Derkum QM-Nr. 49 02 0400809 Prüfgegenstand PKW-Sonderrad Modell RC25T Typ RC25T-656 Radgröße 6,5Jx16H2 Zentrierart Mittenzentrierung Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang führung Lochkreis- (mm)/ tiefe last (mm) Mittenloch-ø (mm) (mm) (kg) J6 RC25T-656 J6 / ohne Ring 5/160/65,1 55 1200 2300 Kennzeichnungen KBA-Nummer 49442 Herstellerzeichen BROCK ALLOY WHEELS Radtyp und Ausführung RC25T-656 (s.o.) Radgröße 6,5Jx16H2 Einpresstiefe ET (s.o.) Herstelldatum Monat und Jahr Befestigungsmittel Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm) S01 Serien-Flachbund- Flachbund 200 - Mutter M14x2,0 offen Prüfungen Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü- fungen durchgeführt. Verwendungsbereich Hersteller Ford Spurverbreiterung innerhalb 2% Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim GUTACHTEN zur ABE Nr. 49442 nach §22 StVZO Anlage 3 zum Gutachten Nr. 55045713 (2. Ausfertigung) Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ RC25T-656 Hersteller Brock Alloy Wheels Deutschland GmbH Seite 2 von 5 Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und Fahrzeug-Typ Hinweise Hinweise ABE/EWG-Nr. Ford Transit/Tourneo 63-103 205/65R16C A01 G01 T03 T07 X44 0A1 A02 A04 F..6 63-103 205/65R16C R63 R68 T03 T07 A05 A07 A08 L745, L746; 63-103 215/60R16C A01 G01 T03 X44 A09 A12 A16 e11*2001/116* 63-103 215/60R16C R63 R68 T03 A18 X54 S01 0284,0285, 63-103 215/65R16C A01 G01 R63 T06 T09 X44 0287-0289*.. 63-103 215/65R16C R68 T06 T09 e1*2007/46* 0244, 0246*.. FAF6, FAG6, FDF6, FDG6, FSF6, FSG6, FZE6 - Frontantrieb - geschl. Aufbau Ford Transit/Tourneo 74-147 215/75R16C 0A1 A02 A04 F..6 74-147 235/65R16C A01 K1c K2b A05 A07 A08 L743; A09 A12 A16 e1*2007/46* A18 S01 0238,0240-0242*.. FAD6, FEB6, FEC6, FED6 - geschl. Aufbau - Heckantrieb (Einzel- rad) Ford Transit/Tourneo 74-107 205/75R16C A10 R37 T10 T13 0A1 A02 A04 F..6 74-147 215/75R16C A12 A05 A07 A08 L740-742, 760; 74-147 225/70R16 A01 A12 K1a K1b K2b T02 T03 T07 A09 A16 A18 e11*2001/116* 74-147 235/65R16 A01 A12 K1c K2b T03 T07 S01 0276-0281*..; 74-147 235/65R16C A01 A12 K1c K2b e1*2007/46* 0236, 0237, 0239, 0269*.., FAA6, FAB6, FAC6, FCC6, FDA6, FDB6, FDC6, FSA6, FSB6, FSC6, - Heckantrieb+Allrad - geschl. Aufbau Ford Transit/Tourneo 63-103 205/60R16C R63 T00 X44 0A1 A02 A04 F..6 63-103 205/65R16C A01 G01 T03 T07 X44 A05 A07 A08 L744; 63-103 205/65R16C R63 R68 T03 T07 A09 A12 A16 e11*2001/116* 63-103 215/60R16C A01 G01 T03 X44 A18 X54 S01 0282, 0283, 0286*..; 63-103 215/60R16C R63 R68 T03 e1*2007/46*0243*.. 63-103 215/65R16C A01 G01 R63 T06 T09 X44 FAE6, FBE6, 63-103 215/65R16C R68 T06 T09 FDE6, FSE6 - Frontantrieb - geschl. Aufbau Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim GUTACHTEN zur ABE Nr. 49442 nach §22 StVZO Anlage 3 zum Gutachten Nr. 55045713 (2. Ausfertigung) Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ RC25T-656 Hersteller Brock Alloy Wheels Deutschland GmbH Seite 3 von 5 Auflagen und Hinweise 0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifen- druckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend ersetzt werden. A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver- ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen. A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti- gung der Fahrzeugpapiere enthält. A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen- denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und - schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen. A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist gesondert zu beurteilen. A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien- Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind. A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län- ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer- den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang verwendet werden. A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge- schriebene Reifenfülldruck zu beachten ist. A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden. A12 Die Verwendung von Schneeketten ist nicht zulässig. A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter- halb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten. A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen- det, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den Felgenrand hinausragen. Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim GUTACHTEN zur ABE Nr. 49442 nach §22 StVZO Anlage 3 zum Gutachten Nr. 55045713 (2. Ausfertigung) Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ RC25T-656 Hersteller Brock Alloy Wheels Deutschland GmbH Seite 4 von 5 G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg- streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei- ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen. K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel- len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein. K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein. K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann- ten Bereich abgedeckt sein. K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu- stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli- chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein. R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe- ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) ausgerüstet sind. R63 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/65 R 16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung). R68 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 185/75 R 16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung). S01 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe Seite 1) verwendet werden. T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff. 16 bzw. Zulassungsbescheinigung Feld 8). T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff. 16 bzw. Zulassungsbescheinigung Feld 8). T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff. 16 bzw. Zulassungsbescheinigung Feld 8). T06 Reifen (LI 106) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1900 kg (Fzg.-Schein, Ziff. 16 bzw. Zulassungsbescheinigung Feld 8). Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim GUTACHTEN zur ABE Nr. 49442 nach §22 StVZO Anlage 3 zum Gutachten Nr. 55045713 (2. Ausfertigung) Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ RC25T-656 Hersteller Brock Alloy Wheels Deutschland GmbH Seite 5 von 5 T07 Reifen (LI 107) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1950 kg (Fzg.-Schein, Ziff. 16 bzw. Zulassungsbescheinigung Feld 8). T09 Reifen (LI 109) nur zulässig für Fahrzeuge mit zul. Achslasten bis 2060 kg (Fzg.-Schein, Ziff. 16 bzw. Zulassungsbescheinigung Feld 8). T10 Reifen (LI 110) nur zulässig für Fahrzeuge mit zul. Achslasten bis 2120 kg (Fzg.-Schein, Ziff. 16 bzw. Zulassungsbescheinigung Feld 8). T13 Reifen (LI 113) nur zulässig für Fahrzeuge mit zul. Achslasten bis 2300 kg (Fzg.-Schein, Ziff. 16 bzw. Zulassungsbescheinigung Feld 8). X44 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 195/70R15 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung). X54 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/75R16 oder 195/75R16 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung). Prüfort und Prüfdatum Die Verwendungsprüfung fand am 11. Februar 2014 in Lambsheim statt. Prüfergebnis Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un- ter Beachtung der Auflagen und Hinweise zu verwenden. Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre- chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen. Das Gutachten umfasst Blatt 1 bis 5 und gilt für Sonderräder ab Herstellungsdatum Mai 2013. Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt. Lambsheim, 11. Februar 2014 Bohlander 00206098.DOC Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
