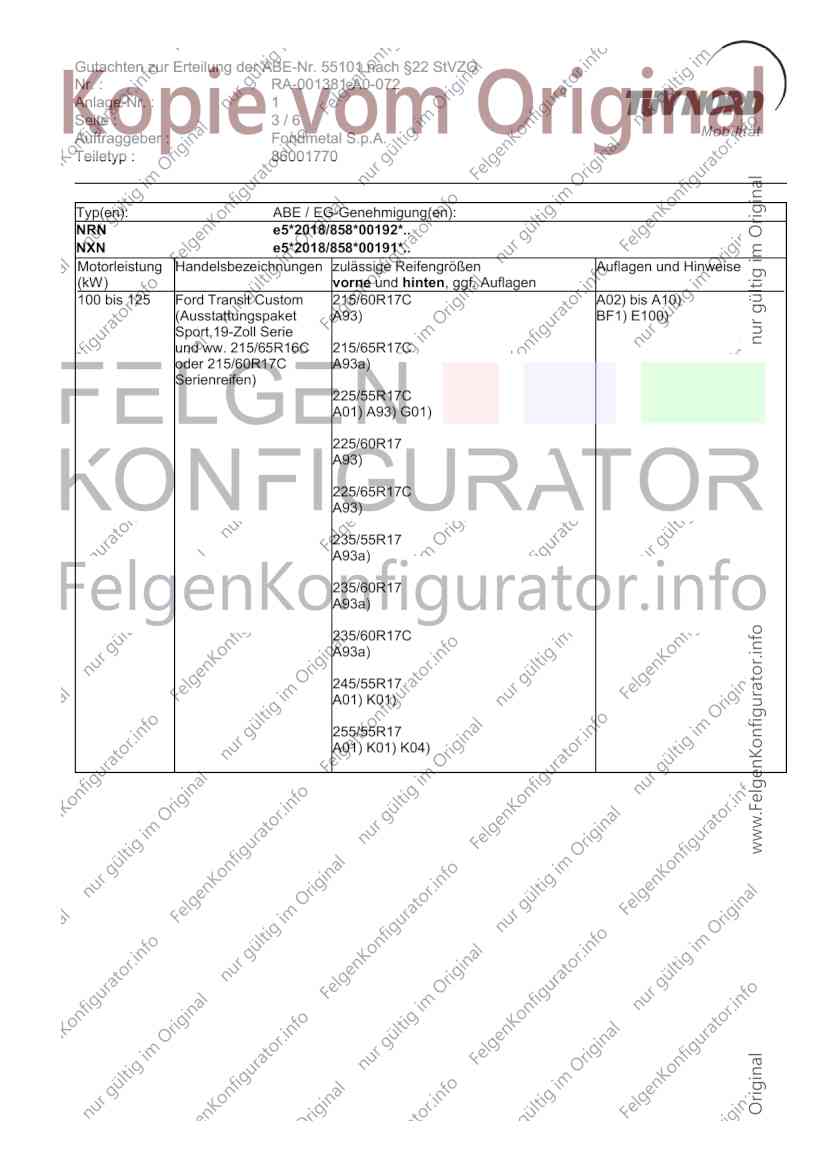

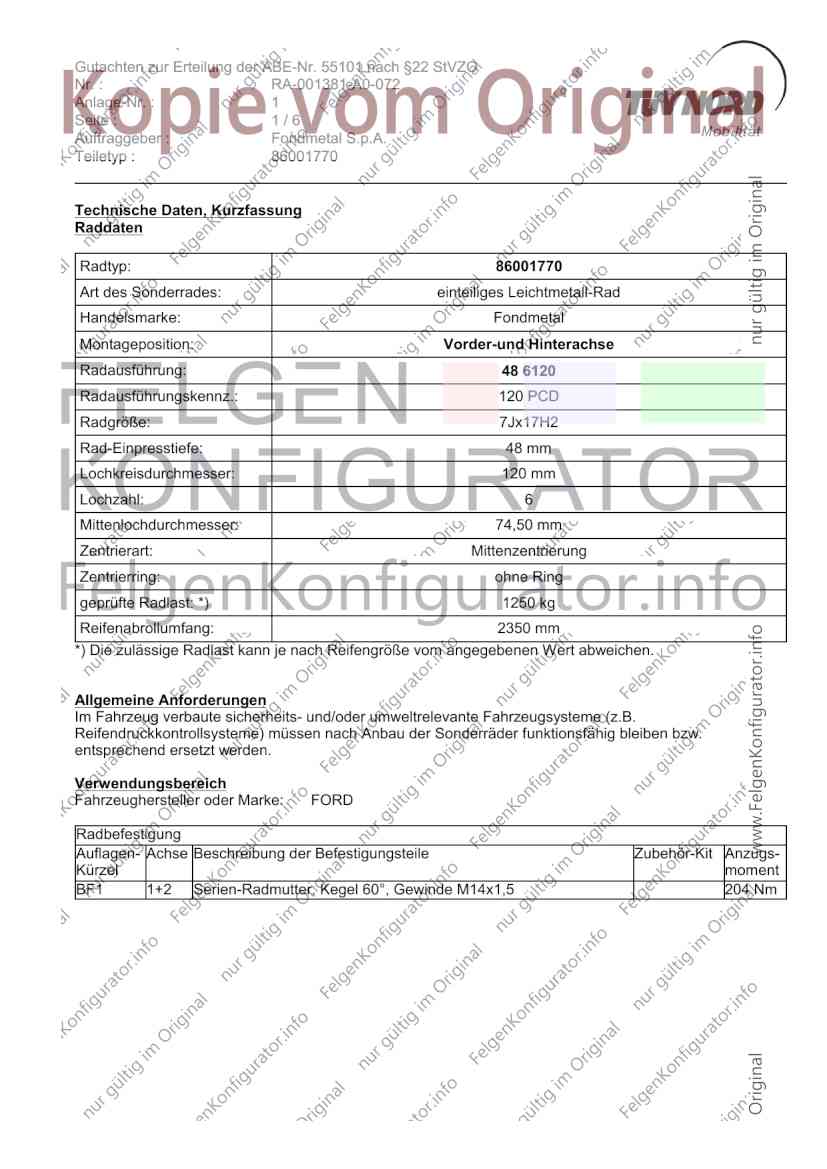

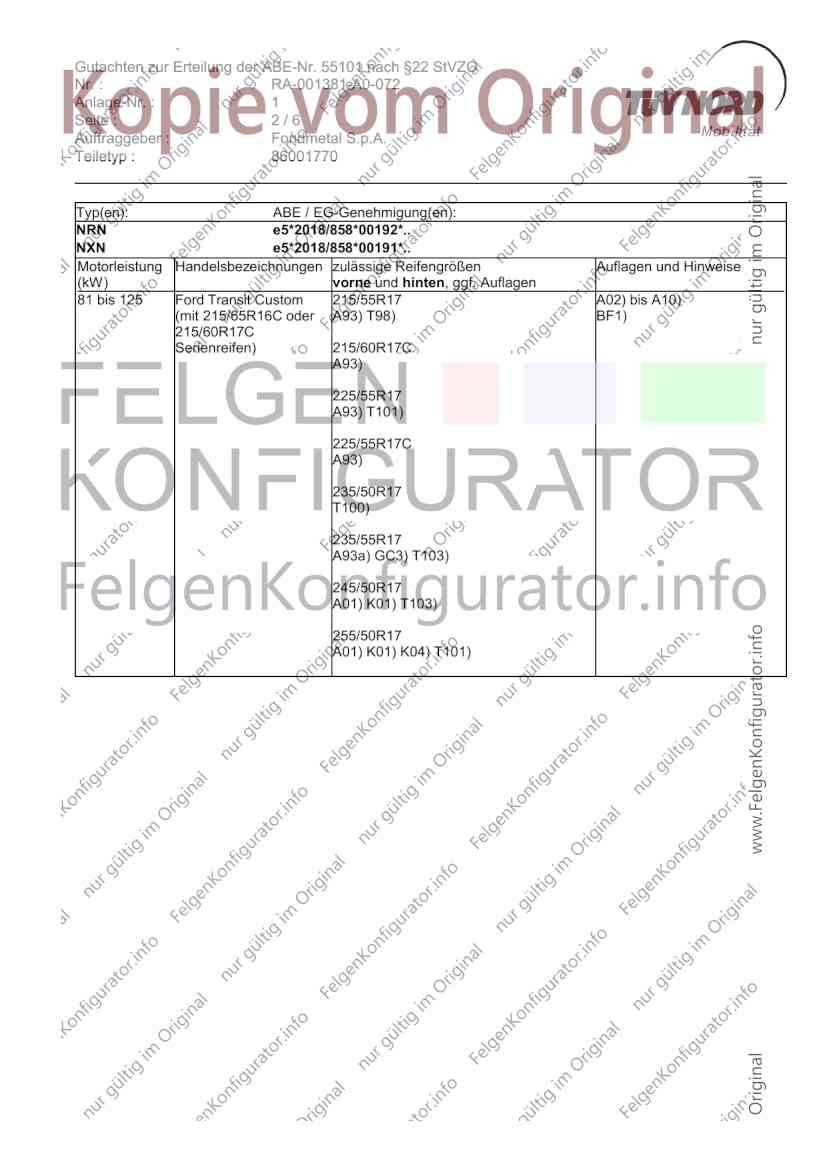

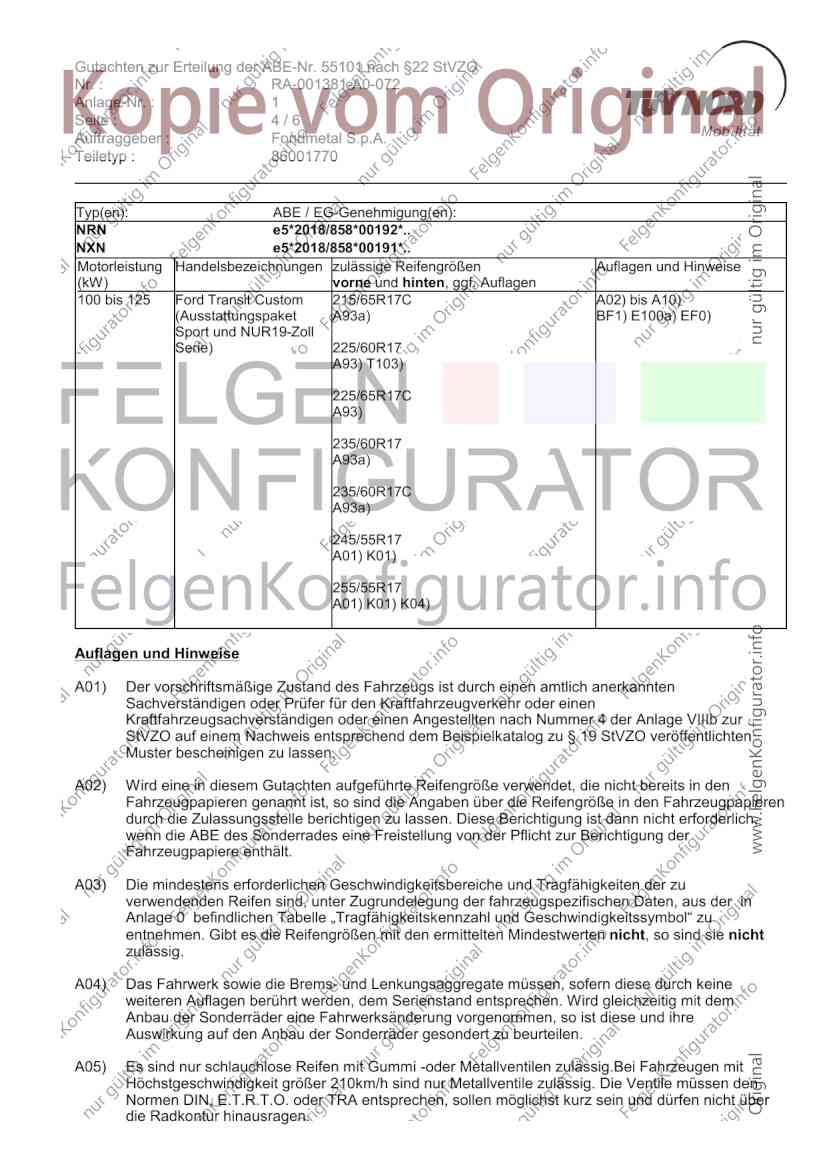

Gutachten zur Erteilung der ABE-Nr. 55101 nach §22 StVZO
Nr. : RA-001381-A0-072
Anlage-Nr. : 1
Seite : 1/6
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 86001770
Technische Daten, Kurzfassung
Raddaten
Radtyp: 86001770
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Fondmetal
Montageposition: Vorder-und Hinterachse
Radausführung: 48 6120
Radausführungskennz.: 120 PCD
Radgröße: 7Jx17H2
Rad-Einpresstiefe: 48 mm
Lochkreisdurchmesser: 120 mm
Lochzahl: 6
Mittenlochdurchmesser: 74,50 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 1250 kg
Reifenabrollumfang: 2350 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: FORD
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Serien-Radmutter, Kegel 60°, Gewinde M14x1,5 204 Nm
Gutachten zur Erteilung der ABE-Nr. 55101 nach §22 StVZO
Nr. : RA-001381-A0-072
Anlage-Nr. : 1
Seite : 2/6
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 86001770
Typ(en): ABE / EG-Genehmigung(en):
NRN e5*2018/858*00192*..
NXN e5*2018/858*00191*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 125 Ford Transit Custom 215/55R17 A02) bis A10)
(mit 215/65R16C oder A93) T98) BF1)
215/60R17C
Serienreifen) 215/60R17C
A93)
225/55R17
A93) T101)
225/55R17C
A93)
235/50R17
T100)
235/55R17
A93a) GC3) T103)
245/50R17
A01) K01) T103)
255/50R17
A01) K01) K04) T101)
Gutachten zur Erteilung der ABE-Nr. 55101 nach §22 StVZO
Nr. : RA-001381-A0-072
Anlage-Nr. : 1
Seite : 3/6
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 86001770
Typ(en): ABE / EG-Genehmigung(en):
NRN e5*2018/858*00192*..
NXN e5*2018/858*00191*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 125 Ford Transit Custom 215/60R17C A02) bis A10)
(Ausstattungspaket A93) BF1) E100)
Sport,19-Zoll Serie
und ww. 215/65R16C 215/65R17C
oder 215/60R17C A93a)
Serienreifen)
225/55R17C
A01) A93) G01)
225/60R17
A93)
225/65R17C
A93)
235/55R17
A93a)
235/60R17
A93a)
235/60R17C
A93a)
245/55R17
A01) K01)
255/55R17
A01) K01) K04)
Gutachten zur Erteilung der ABE-Nr. 55101 nach §22 StVZO
Nr. : RA-001381-A0-072
Anlage-Nr. : 1
Seite : 4/6
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 86001770
Typ(en): ABE / EG-Genehmigung(en):
NRN e5*2018/858*00192*..
NXN e5*2018/858*00191*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 125 Ford Transit Custom 215/65R17C A02) bis A10)
(Ausstattungspaket A93a) BF1) E100a) EF0)
Sport und NUR19-Zoll
Serie) 225/60R17
A93) T103)
225/65R17C
A93)
235/60R17
A93a)
235/60R17C
A93a)
245/55R17
A01) K01)
255/55R17
A01) K01) K04)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich,
wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie nicht
zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht über
die Radkontur hinausragen.

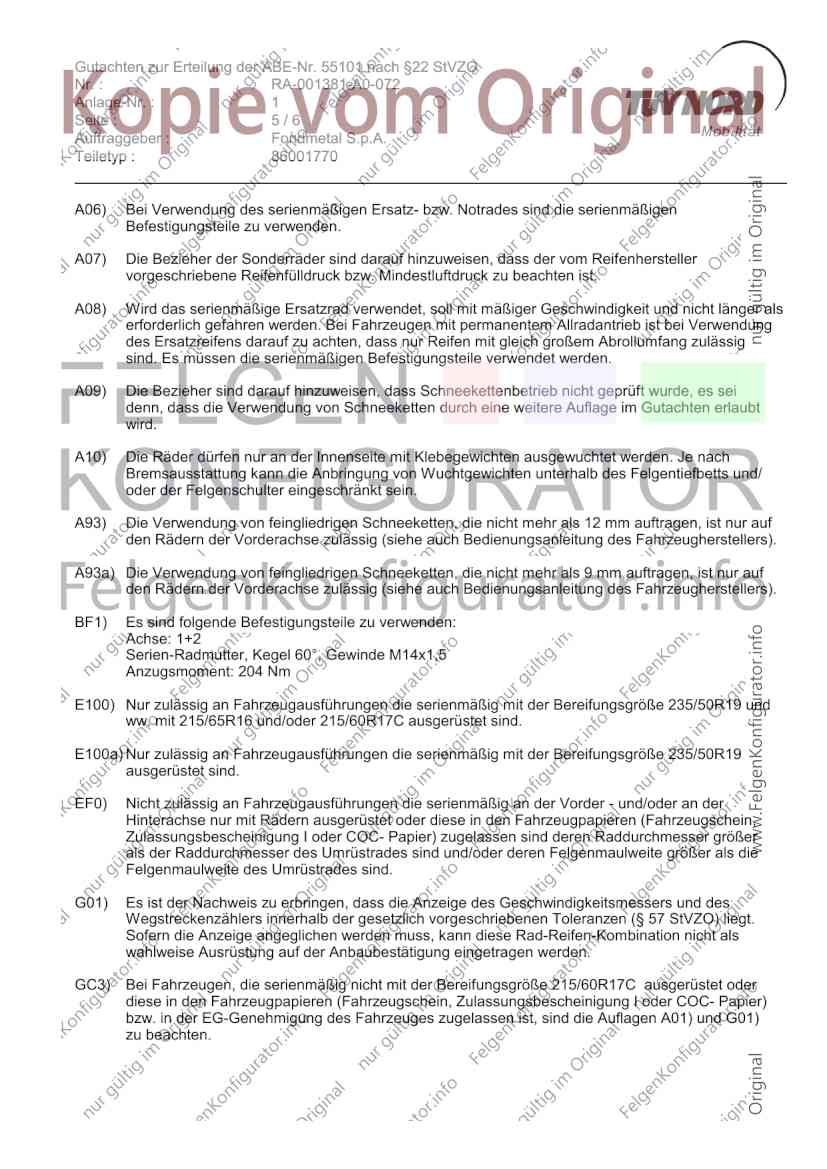

Gutachten zur Erteilung der ABE-Nr. 55101 nach §22 StVZO
Nr. : RA-001381-A0-072
Anlage-Nr. : 1
Seite : 5/6
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 86001770
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei Verwendung
des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem Abrollumfang zulässig
sind. Es müssen die serienmäßigen Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts und/
oder der Felgenschulter eingeschränkt sein.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur auf
den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur auf
den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des Fahrzeugherstellers).
BF1) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radmutter, Kegel 60°, Gewinde M14x1,5
Anzugsmoment: 204 Nm
E100) Nur zulässig an Fahrzeugausführungen die serienmäßig mit der Bereifungsgröße 235/50R19 und
ww. mit 215/65R16 und/oder 215/60R17C ausgerüstet sind.
E100a) Nur zulässig an Fahrzeugausführungen die serienmäßig mit der Bereifungsgröße 235/50R19
ausgerüstet sind.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) zugelassen sind deren Raddurchmesser größer
als der Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt.
Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination nicht als
wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
GC3) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 215/60R17C ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01)
zu beachten.

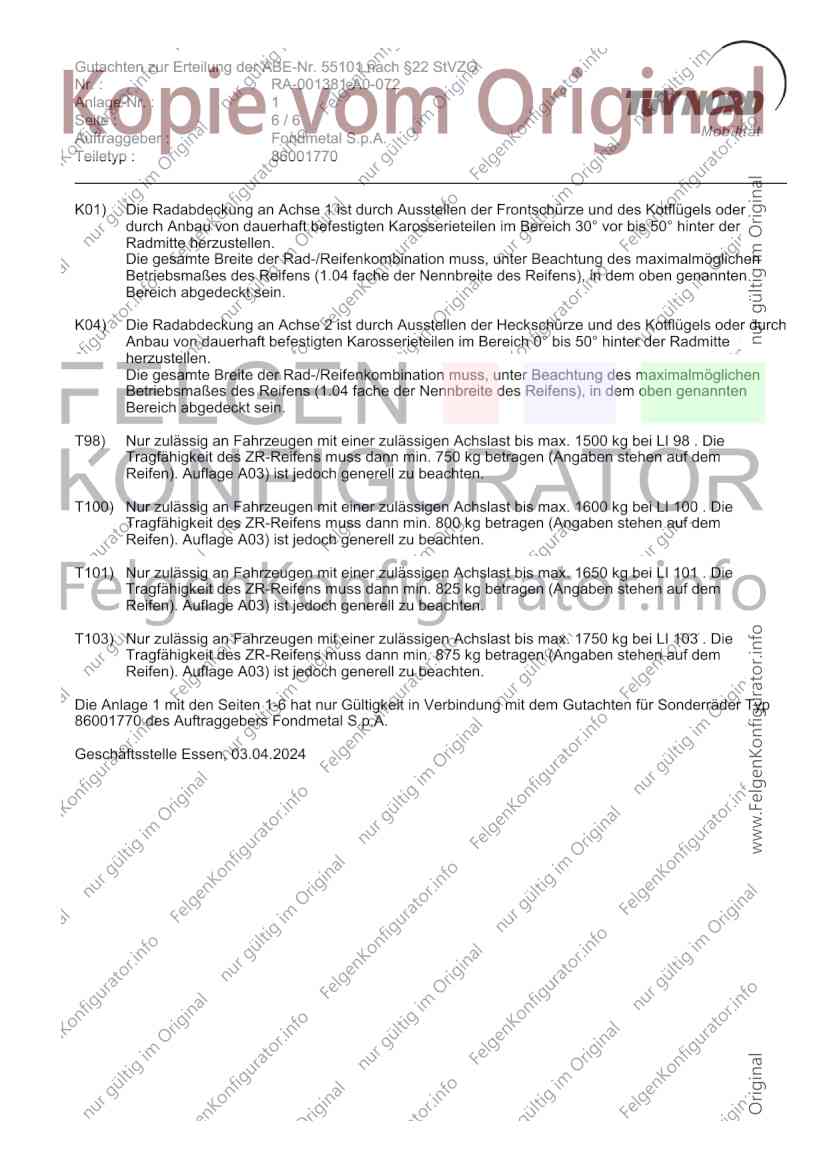

Gutachten zur Erteilung der ABE-Nr. 55101 nach §22 StVZO
Nr. : RA-001381-A0-072
Anlage-Nr. : 1
Seite : 6/6
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 86001770
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
T98) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1500 kg bei LI 98 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 750 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T100) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1600 kg bei LI 100 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 800 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T101) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1650 kg bei LI 101 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 825 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T103) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1750 kg bei LI 103 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 875 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage 1 mit den Seiten 1-6 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder Typ
86001770 des Auftraggebers Fondmetal S.p.A.
Geschäftsstelle Essen, 03.04.2024
