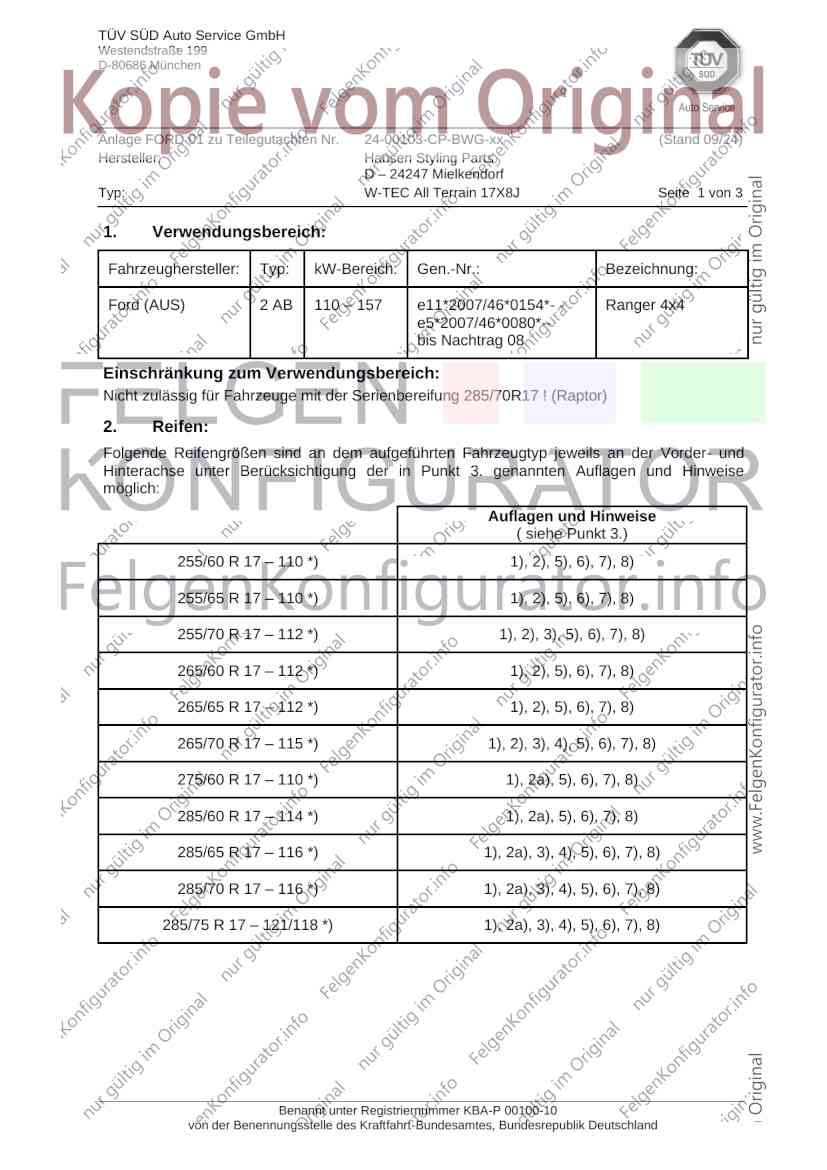

TÜV SÜD Auto Service GmbH
Westendstraße 199
D-80686 München
Anlage FORD 01 zu Teilegutachten Nr. 24-00103-CP-BWG-xx (Stand 09/24)
Hersteller: Hansen Styling Parts
D – 24247 Mielkendorf
Typ: W-TEC All Terrain 17X8J Seite 1 von 3
1. Verwendungsbereich:
Fahrzeughersteller: Typ: kW-Bereich: Gen.-Nr.: Bezeichnung:
Ford (AUS) 2 AB 110 – 157 e11*2007/46*0154*- - Ranger 4x4
e5*2007/46*0080*--
bis Nachtrag 08
Einschränkung zum Verwendungsbereich:
Nicht zulässig für Fahrzeuge mit der Serienbereifung 285/70R17 ! (Raptor)
2. Reifen:
Folgende Reifengrößen sind an dem aufgeführten Fahrzeugtyp jeweils an der Vorder- und
Hinterachse unter Berücksichtigung der in Punkt 3. genannten Auflagen und Hinweise
möglich:
Auflagen und Hinweise
( siehe Punkt 3.)
255/60 R 17 – 110 *) 1), 2), 5), 6), 7), 8)
255/65 R 17 – 110 *) 1), 2), 5), 6), 7), 8)
255/70 R 17 – 112 *) 1), 2), 3), 5), 6), 7), 8)
265/60 R 17 – 112 *) 1), 2), 5), 6), 7), 8)
265/65 R 17 – 112 *) 1), 2), 5), 6), 7), 8)
265/70 R 17 – 115 *) 1), 2), 3), 4), 5), 6), 7), 8)
275/60 R 17 – 110 *) 1), 2a), 5), 6), 7), 8)
285/60 R 17 – 114 *) 1), 2a), 5), 6), 7), 8)
285/65 R 17 – 116 *) 1), 2a), 3), 4), 5), 6), 7), 8)
285/70 R 17 – 116 *) 1), 2a), 3), 4), 5), 6), 7), 8)
285/75 R 17 – 121/118 *) 1), 2a), 3), 4), 5), 6), 7), 8)
Benannt unter Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Auto Service GmbH
Westendstraße 199
D-80686 München
Anlage FORD 01 zu Teilegutachten Nr. 24-00103-CP-BWG-xx (Stand 09/24)
Hersteller: Hansen Styling Parts
D – 24247 Mielkendorf
Typ: W-TEC All Terrain 17X8J Seite 2 von 3
3. Auflagen und Hinweise:
Nachstehende Angaben gelten für Fahrzeuge mit serienmäßigen Karosserie-, Fahrwerks-,
Brems- und Lenkungsteilen:
1) Es sind vorn und hinten nur Reifen und Räder eines Herstellers und Typs zulässig.
*) ... Der erforderliche Geschwindigkeitsindex ist den Fahrzeugpapieren zu
entnehmen.
Weicht der Reifenfülldruck vom serienmäßigen Druck ab, ist der Fahrzeugführer auf
geeignete Art darauf hinzuweisen (Luftdruckaufkleber, Ergänzen der
Bedienungsanleitung).
2) An den Radhäusern ist durch den Anbau geeigneter Teile oder durch andere
geeignete Maßnahmen eine ausreichende Radabdeckung herzustellen. Je nach
Rüstzustand des Fahrzeuges (z.B. Radabdeckungsverbreiterung, usw.) kann es
möglich sein, dass die Radabdeckung ausreichend ist.
2a) An den Radhäusern ist durch den Anbau geeigneter Teile oder durch andere geeignete
Maßnahmen eine ausreichende Radabdeckung herzustellen.
3) Wegen des veränderten Abrollumfangs gegenüber der serienmäßigen Bereifung ist eine
Überprüfung und ggf. Neueinstellung des Tachometers erforderlich. Wird eine
Neueinstellung vorgenommen, können die Serienreifen nur dann wahlweise verwendet
werden, wenn gleichzeitig nachgewiesen wird, daß die Tachometereinstellung auch
für diese Reifen noch vorschriftsmäßig ist.
4) Diese Rad-Reifenkombination ist nur zulässig in Verbindung mit der Höherlegung der
Fa. Eibach Teilegutachten Nr. TU-026597-B0-024_1K bzw. TU-026388-B0-024 in der
jeweils gültigen Fassung der TÜV NORD Mobilität. Diese Teilegutachten sind
Bestandteil der Abnahme.
5) Die Verwendung von Schneeketten ist nicht zulässig.
6) Bei Fahrzeugen mit Reifendruckkontrollsystem (RDK) werden die Radsensoren in
den Sonderrädern gemäß Herstelleranweisung montiert. Nach der Radmontage muß
das System gemäß Herstellerangabe neu initialisiert werden.
7) Es sind nur schlauchlose Reifen mit Gummi- oder Metallschraubventilen zulässig.
Die Ventile müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen
möglichst kurz sein und dürfen nicht über die Radkontur hinausragen.
8) Folgende Sonderräder sind jeweils an Vorder und Hinterachse zulässig:
Ausf., Kennzeichnung Rad Kennzeichnung Loch- Mitten Ein- zul. zul. Gültig
Zentrierring kreis loch preß Rad Abroll- ab
[mm] / [mm] tiefe last umfang
-zahl [mm] [kg] [mm]
LG534 17X8J H2 ohne 139,7/6 93,1 45 1250 2530 05/24
Radbefestigung: Radmuttern M 12 x 1,5 mm, Kegelwinkel 60 Grad
Anzugsmoment: 110 Nm
Benannt unter Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Auto Service GmbH
Westendstraße 199
D-80686 München
Anlage FORD 01 zu Teilegutachten Nr. 24-00103-CP-BWG-xx (Stand 09/24)
Hersteller: Hansen Styling Parts
D – 24247 Mielkendorf
Typ: W-TEC All Terrain 17X8J Seite 3 von 3
4. Abnahme des Anbaus:
Nach der Durchführung der technischen Änderung ist das Fahrzeug unter Vorlage des
vorliegenden Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder
Prüfer einer Technischen Prüfstelle oder einem Prüfingenieur einer amtlich anerkannten
Überwachungsorganisation zur Durchführung und Bestätigung der vorgeschriebenen
Änderungsabnahme vorzuführen.
Die Anlage Ford 01 hat nur Gültigkeit in Verbindung mit dem Gutachten
24-00103-CP-BWG-**
München, den 09. 09. 2024
Sachverständiger
Prüflabor
DIN EN ISO/IEC 17025 ____________________________________
M.Eng. (FH) Daniel Morgen
Benannt unter Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
