GUTACHTEN zur ABE Nr. 45297 nach §22 StVZO
ANLAGE 3 zum Gutachten Nr. 55175902 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RCD4 808
Hersteller Rad Center Derkum GmbH

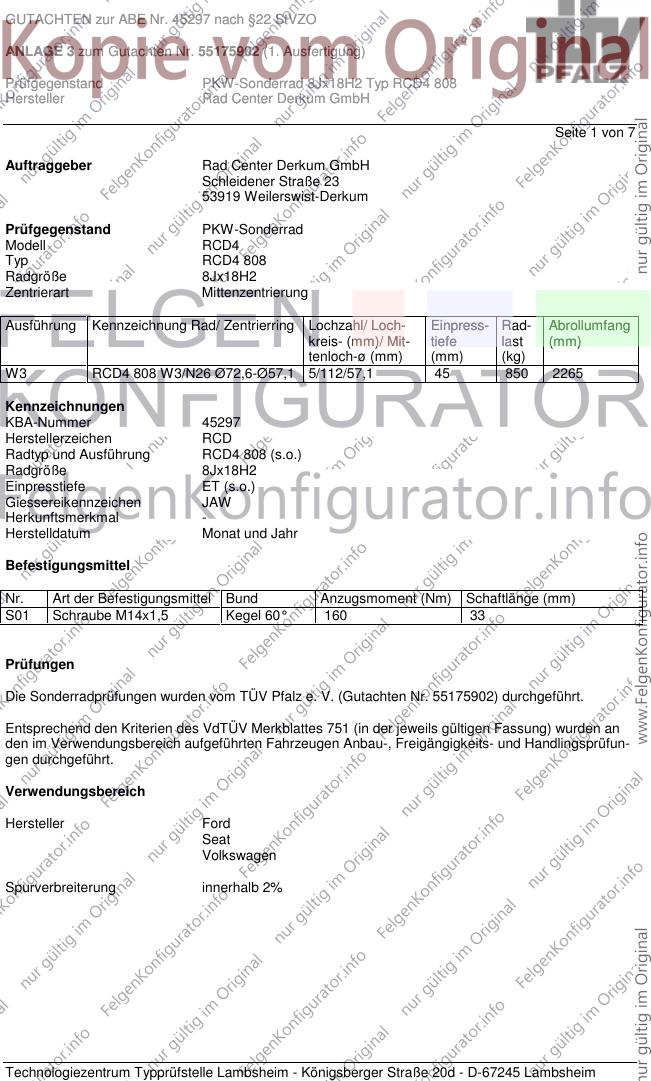

Seite 1 von 7
Auftraggeber Rad Center Derkum GmbH
Schleidener Straße 23
53919 Weilerswist-Derkum
Prüfgegenstand PKW-Sonderrad
Modell RCD4
Typ RCD4 808
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring
Lochzahl/ Loch- Einpress- Rad- Abrollumfang
kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
W3 RCD4 808 W3/N26 Ø72,6-Ø57,1 5/112/57,1 45 850 2265
Kennzeichnungen
KBA-Nummer 45297
Herstellerzeichen RCD
Radtyp und Ausführung RCD4 808 (s.o.)
Radgröße 8Jx18H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen JAW
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 160 33
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz e. V. (Gutachten Nr. 55175902) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfun-
gen durchgeführt.
Verwendungsbereich
Hersteller Ford
Seat
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45297 nach §22 StVZO
ANLAGE 3 zum Gutachten Nr. 55175902 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RCD4 808
Hersteller Rad Center Derkum GmbH

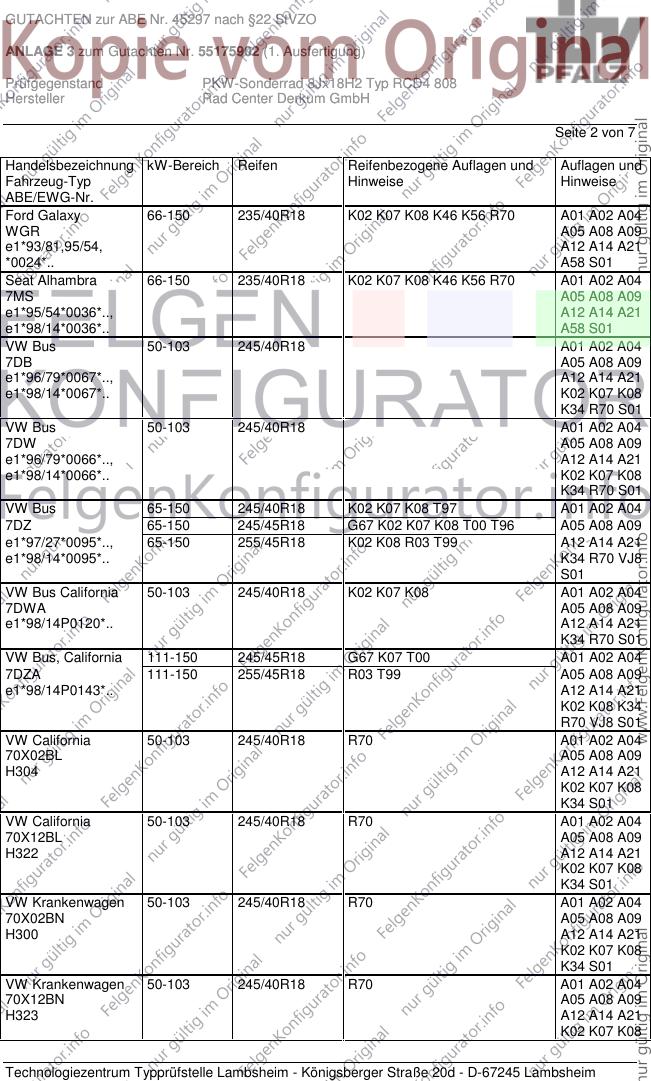

Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Galaxy 66-150 235/40R18 K02 K07 K08 K46 K56 R70 A01 A02 A04
WGR A05 A08 A09
e1*93/81,95/54, A12 A14 A21
*0024*.. A58 S01
Seat Alhambra 66-150 235/40R18 K02 K07 K08 K46 K56 R70 A01 A02 A04
7MS A05 A08 A09
e1*95/54*0036*.., A12 A14 A21
e1*98/14*0036*.. A58 S01
VW Bus 50-103 245/40R18 A01 A02 A04
7DB A05 A08 A09
e1*96/79*0067*.., A12 A14 A21
e1*98/14*0067*.. K02 K07 K08
K34 R70 S01
VW Bus 50-103 245/40R18 A01 A02 A04
7DW A05 A08 A09
e1*96/79*0066*.., A12 A14 A21
e1*98/14*0066*.. K02 K07 K08
K34 R70 S01
VW Bus 65-150 245/40R18 K02 K07 K08 T97 A01 A02 A04
7DZ 65-150 245/45R18 G67 K02 K07 K08 T00 T96 A05 A08 A09
e1*97/27*0095*.., 65-150 255/45R18 K02 K08 R03 T99 A12 A14 A21
e1*98/14*0095*.. K34 R70 VJ8
S01
VW Bus California 50-103 245/40R18 K02 K07 K08 A01 A02 A04
7DWA A05 A08 A09
e1*98/14P0120*.. A12 A14 A21
K34 R70 S01
VW Bus, California 111-150 245/45R18 G67 K07 T00 A01 A02 A04
7DZA 111-150 255/45R18 R03 T99 A05 A08 A09
e1*98/14P0143*.. A12 A14 A21
K02 K08 K34
R70 VJ8 S01
VW California 50-103 245/40R18 R70 A01 A02 A04
70X02BL A05 A08 A09
H304 A12 A14 A21
K02 K07 K08
K34 S01
VW California 50-103 245/40R18 R70 A01 A02 A04
70X12BL A05 A08 A09
H322 A12 A14 A21
K02 K07 K08
K34 S01
VW Krankenwagen 50-103 245/40R18 R70 A01 A02 A04
70X02BN A05 A08 A09
H300 A12 A14 A21
K02 K07 K08
K34 S01
VW Krankenwagen 50-103 245/40R18 R70 A01 A02 A04
70X12BN A05 A08 A09
H323 A12 A14 A21
K02 K07 K08
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45297 nach §22 StVZO
ANLAGE 3 zum Gutachten Nr. 55175902 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RCD4 808
Hersteller Rad Center Derkum GmbH
Seite 3 von 7
K34 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45297 nach §22 StVZO
ANLAGE 3 zum Gutachten Nr. 55175902 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RCD4 808
Hersteller Rad Center Derkum GmbH

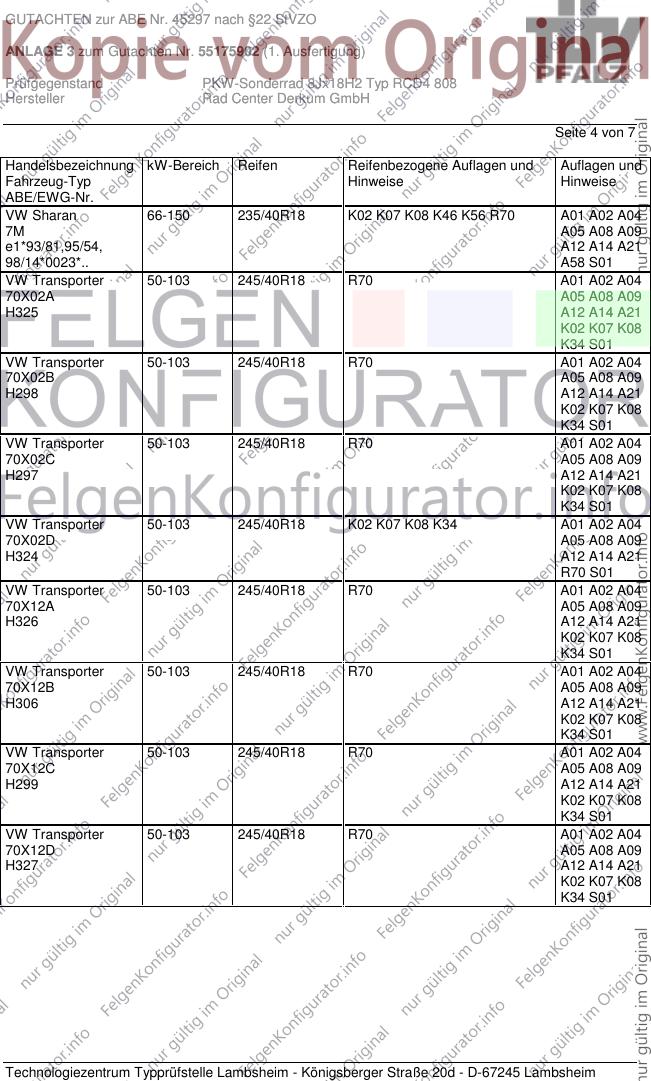

Seite 4 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Sharan 66-150 235/40R18 K02 K07 K08 K46 K56 R70 A01 A02 A04
7M A05 A08 A09
e1*93/81,95/54, A12 A14 A21
98/14*0023*.. A58 S01
VW Transporter 50-103 245/40R18 R70 A01 A02 A04
70X02A A05 A08 A09
H325 A12 A14 A21
K02 K07 K08
K34 S01
VW Transporter 50-103 245/40R18 R70 A01 A02 A04
70X02B A05 A08 A09
H298 A12 A14 A21
K02 K07 K08
K34 S01
VW Transporter 50-103 245/40R18 R70 A01 A02 A04
70X02C A05 A08 A09
H297 A12 A14 A21
K02 K07 K08
K34 S01
VW Transporter 50-103 245/40R18 K02 K07 K08 K34 A01 A02 A04
70X02D A05 A08 A09
H324 A12 A14 A21
R70 S01
VW Transporter 50-103 245/40R18 R70 A01 A02 A04
70X12A A05 A08 A09
H326 A12 A14 A21
K02 K07 K08
K34 S01
VW Transporter 50-103 245/40R18 R70 A01 A02 A04
70X12B A05 A08 A09
H306 A12 A14 A21
K02 K07 K08
K34 S01
VW Transporter 50-103 245/40R18 R70 A01 A02 A04
70X12C A05 A08 A09
H299 A12 A14 A21
K02 K07 K08
K34 S01
VW Transporter 50-103 245/40R18 R70 A01 A02 A04
70X12D A05 A08 A09
H327 A12 A14 A21
K02 K07 K08
K34 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45297 nach §22 StVZO
ANLAGE 3 zum Gutachten Nr. 55175902 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RCD4 808
Hersteller Rad Center Derkum GmbH

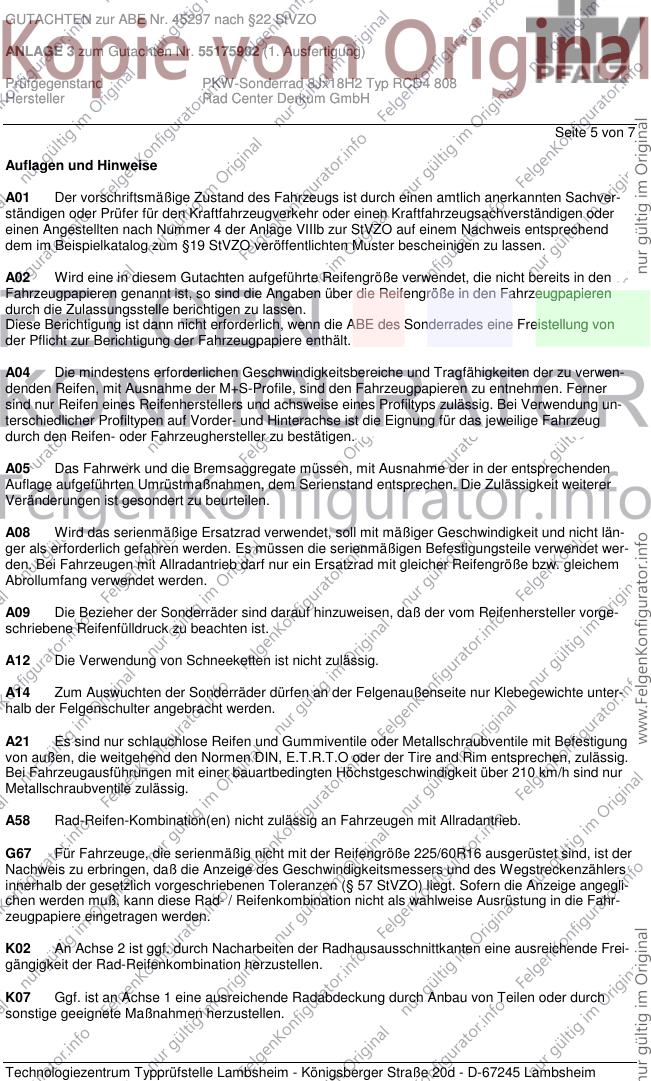

Seite 5 von 7
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen. Ferner
sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung un-
terschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug
durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig.
Bei Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
G67 Für Fahrzeuge, die serienmäßig nicht mit der Reifengröße 225/60R16 ausgerüstet sind, ist der
Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und des Wegstreckenzählers
innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt. Sofern die Anzeige angegli-
chen werden muß, kann diese Rad- / Reifenkombination nicht als wahlweise Ausrüstung in die Fahr-
zeugpapiere eingetragen werden.
K02 An Achse 2 ist ggf. durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K07 Ggf. ist an Achse 1 eine ausreichende Radabdeckung durch Anbau von Teilen oder durch
sonstige geeignete Maßnahmen herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45297 nach §22 StVZO
ANLAGE 3 zum Gutachten Nr. 55175902 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RCD4 808
Hersteller Rad Center Derkum GmbH

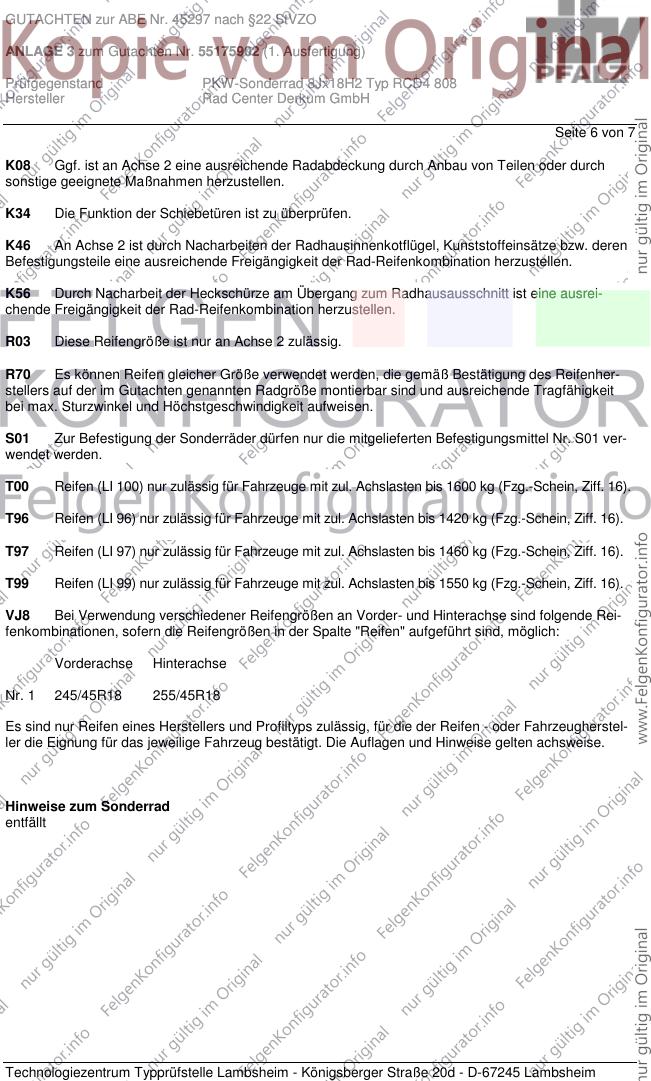

Seite 6 von 7
K08 Ggf. ist an Achse 2 eine ausreichende Radabdeckung durch Anbau von Teilen oder durch
sonstige geeignete Maßnahmen herzustellen.
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenher-
stellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit
bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 ver-
wendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff. 16).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16).
VJ8 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/45R18 255/45R18
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen - oder Fahrzeugherstel-
ler die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten achsweise.
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45297 nach §22 StVZO
ANLAGE 3 zum Gutachten Nr. 55175902 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RCD4 808
Hersteller Rad Center Derkum GmbH
Seite 7 von 7
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum Juni 2002.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 30.Juli 2002
Bohlander 00042464.DOC
