Anlage 9 - Verwendungsbereich
Prüfbericht 366-0386-15-MURD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 00 0903
ANLAGE: 9.1 Radtyp: D818
Hersteller: DIEWE GmbH Stand: 24.08.2017
_______________________________________________________________________________________________________________
Seite: 1 von 4
Fahrzeughersteller : FORD, VOLVO
Raddaten:
Radgröße nach Norm : 8 J X 18 H2 Einpreßtiefe (mm) : 55
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
818SX-5108A55 PCD 5x108 CB 63.4 ohne 63,4 680 2050 05/15
634
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : FORD
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : BA7-LPG; DYB; DXA; BA7; DYB-LPG
Befestigungsteile : Kegelbundmuttern M14x1,5, Kegelw. 60 Grad, für Typ : WA6
Anzugsmoment der Befestigungsteile : 130 Nm für Typ : DXA; DYB; DYB-LPG
133 Nm für Typ : WA6
140 Nm für Typ : BA7; BA7-LPG
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DYB e13*2007/46*1138*.. 63 - 184 235/40R18 12K; 51G 10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 74H; 76V
Verkaufsbezeichnung: FOCUS STH, FOCUS TURNIER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DYB-LPG e13*2007/46*1289*.. 88 235/40R18 12K; 51G Frontantrieb;
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 74H; 76V
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7 e13*2001/116*0249*.. 74 - 162 235/40R18 12A; 51G bis
e13*2001/116*0249*25;
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 74H; 76V
BA7 e13*2001/116*0249*.. 85 - 177 235/45R18 12K; 51G ab
e13*2001/116*0249*26;
10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 76V
BA7-LPG e13*2001/116*1015*.. 104 - 107 235/40R18 12K; 51G 10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 74H; 76V
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0386-15-MURD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 00 0903
ANLAGE: 9.1 Radtyp: D818
Hersteller: DIEWE GmbH Stand: 24.08.2017
_______________________________________________________________________________________________________________

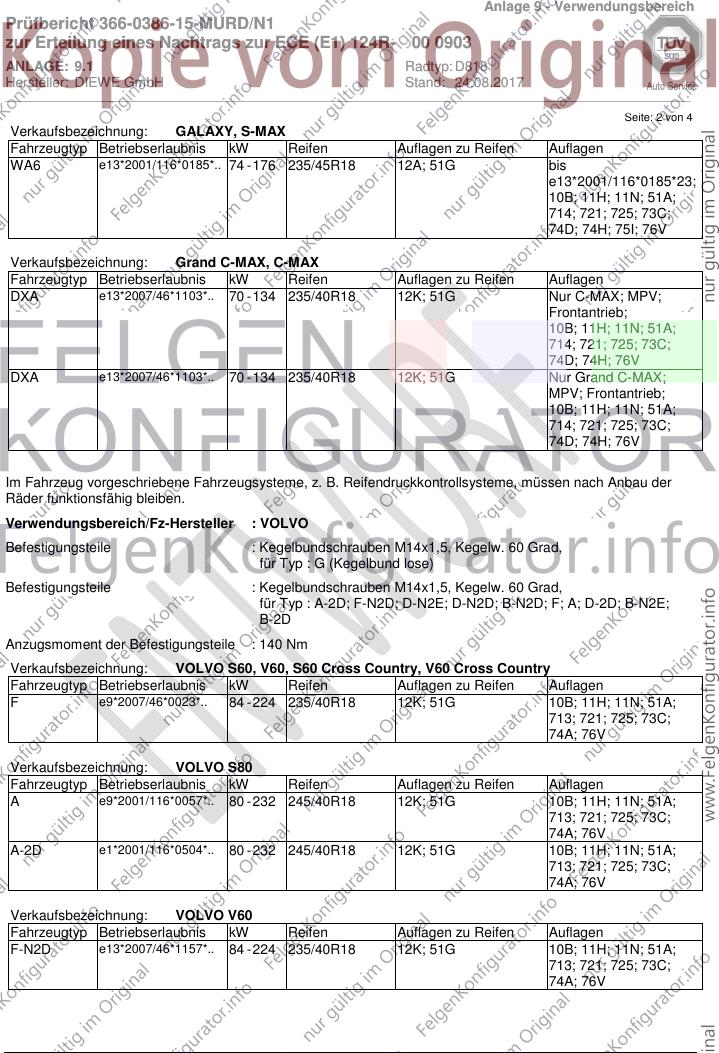

Seite: 2 von 4
Verkaufsbezeichnung: GALAXY, S-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
WA6 e13*2001/116*0185*.. 74 - 176 235/45R18 12A; 51G bis
e13*2001/116*0185*23;
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 74H; 75I; 76V
Verkaufsbezeichnung: Grand C-MAX, C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DXA e13*2007/46*1103*.. 70 - 134 235/40R18 12K; 51G Nur C-MAX; MPV;
Frontantrieb;
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 74H; 76V
DXA e13*2007/46*1103*.. 70 - 134 235/40R18 12K; 51G Nur Grand C-MAX;
MPV; Frontantrieb;
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 74H; 76V
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : VOLVO
Befestigungsteile : Kegelbundschrauben M14x1,5, Kegelw. 60 Grad,
für Typ : G (Kegelbund lose)
Befestigungsteile : Kegelbundschrauben M14x1,5, Kegelw. 60 Grad,
für Typ : A-2D; F-N2D; D-N2E; D-N2D; B-N2D; F; A; D-2D; B-N2E;
B-2D
Anzugsmoment der Befestigungsteile : 140 Nm
Verkaufsbezeichnung: VOLVO S60, V60, S60 Cross Country, V60 Cross Country
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F e9*2007/46*0023*.. 84 - 224 235/40R18 12K; 51G 10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 76V
Verkaufsbezeichnung: VOLVO S80
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A e9*2001/116*0057*.. 80 - 232 245/40R18 12K; 51G 10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 76V
A-2D e1*2001/116*0504*.. 80 - 232 245/40R18 12K; 51G 10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 76V
Verkaufsbezeichnung: VOLVO V60
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F-N2D e13*2007/46*1157*.. 84 - 224 235/40R18 12K; 51G 10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 76V
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0386-15-MURD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 00 0903
ANLAGE: 9.1 Radtyp: D818
Hersteller: DIEWE GmbH Stand: 24.08.2017
_______________________________________________________________________________________________________________

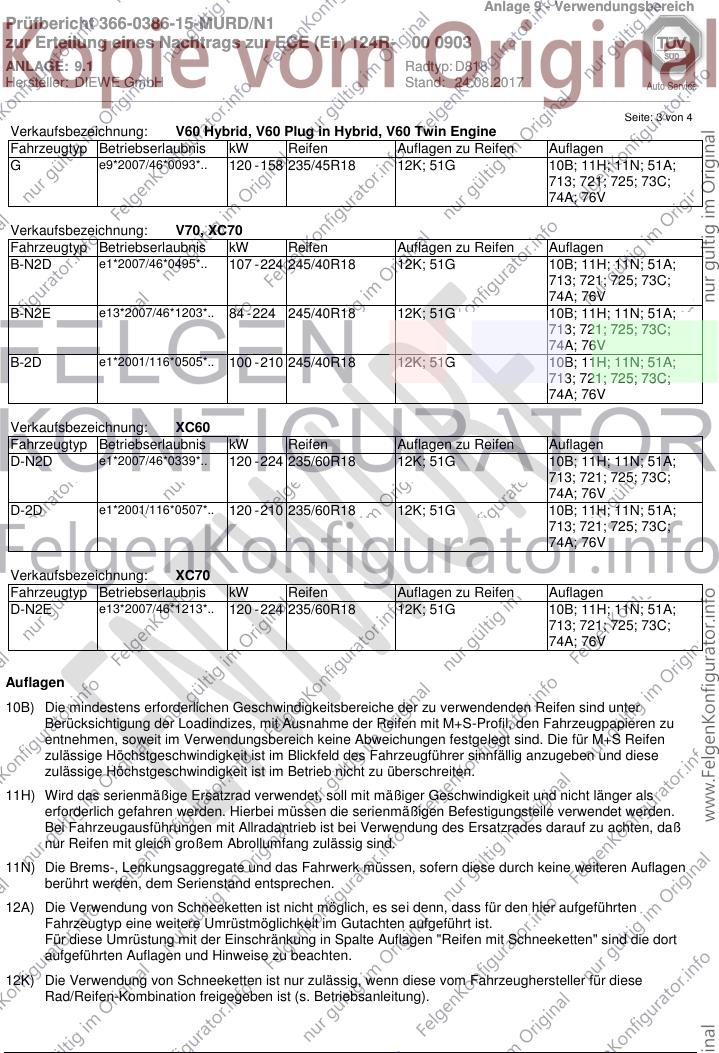

Seite: 3 von 4
Verkaufsbezeichnung: V60 Hybrid, V60 Plug in Hybrid, V60 Twin Engine
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
G e9*2007/46*0093*.. 120 - 158 235/45R18 12K; 51G 10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 76V
Verkaufsbezeichnung: V70, XC70
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B-N2D e1*2007/46*0495*.. 107 - 224 245/40R18 12K; 51G 10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 76V
B-N2E e13*2007/46*1203*.. 84 - 224 245/40R18 12K; 51G 10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 76V
B-2D e1*2001/116*0505*.. 100 - 210 245/40R18 12K; 51G 10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 76V
Verkaufsbezeichnung: XC60
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
D-N2D e1*2007/46*0339*.. 120 - 224 235/60R18 12K; 51G 10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 76V
D-2D e1*2001/116*0507*.. 120 - 210 235/60R18 12K; 51G 10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 76V
Verkaufsbezeichnung: XC70
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
D-N2E e13*2007/46*1213*.. 120 - 224 235/60R18 12K; 51G 10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 76V
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11N) Die Brems-, Lenkungsaggregate und das Fahrwerk müssen, sofern diese durch keine weiteren Auflagen
berührt werden, dem Serienstand entsprechen.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0386-15-MURD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 00 0903
ANLAGE: 9.1 Radtyp: D818
Hersteller: DIEWE GmbH Stand: 24.08.2017
_______________________________________________________________________________________________________________

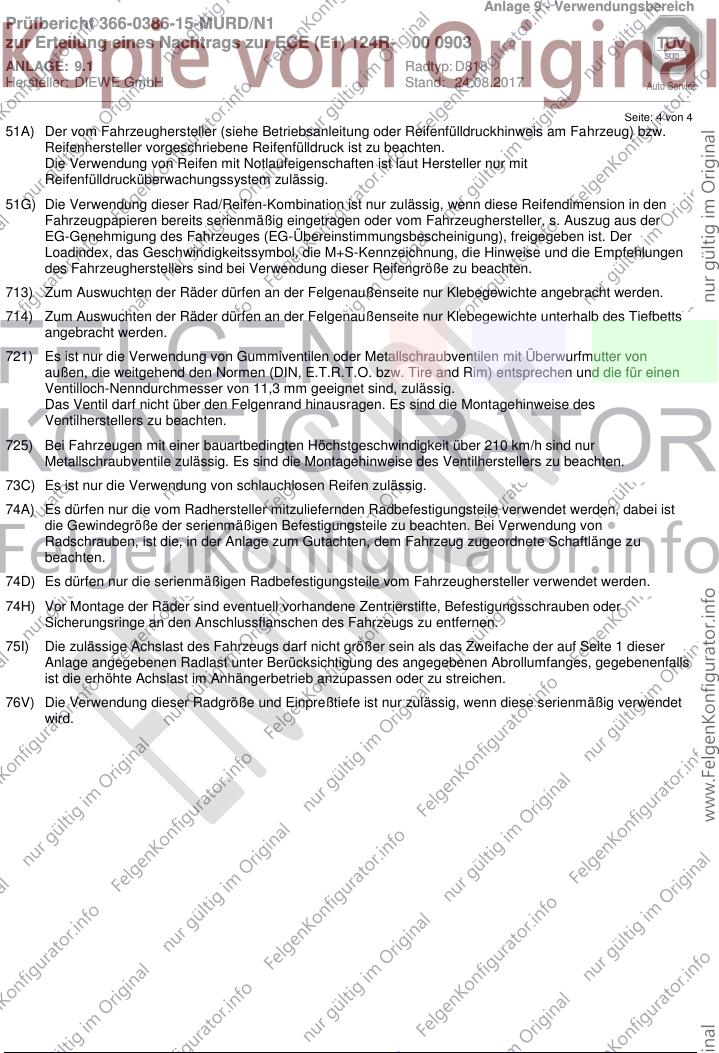

Seite: 4 von 4
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
713) Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte angebracht werden.
714) Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des Tiefbetts
angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
74H) Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76V) Die Verwendung dieser Radgröße und Einpreßtiefe ist nur zulässig, wenn diese serienmäßig verwendet
wird.
