Gutachten zur Erteilung des Nachtrags 18 zur ABE-Nr. 45731
Nr. : RA-000523-F0-104
Anlage-Nr. : 15b
Seite : 1/4 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 41R6755

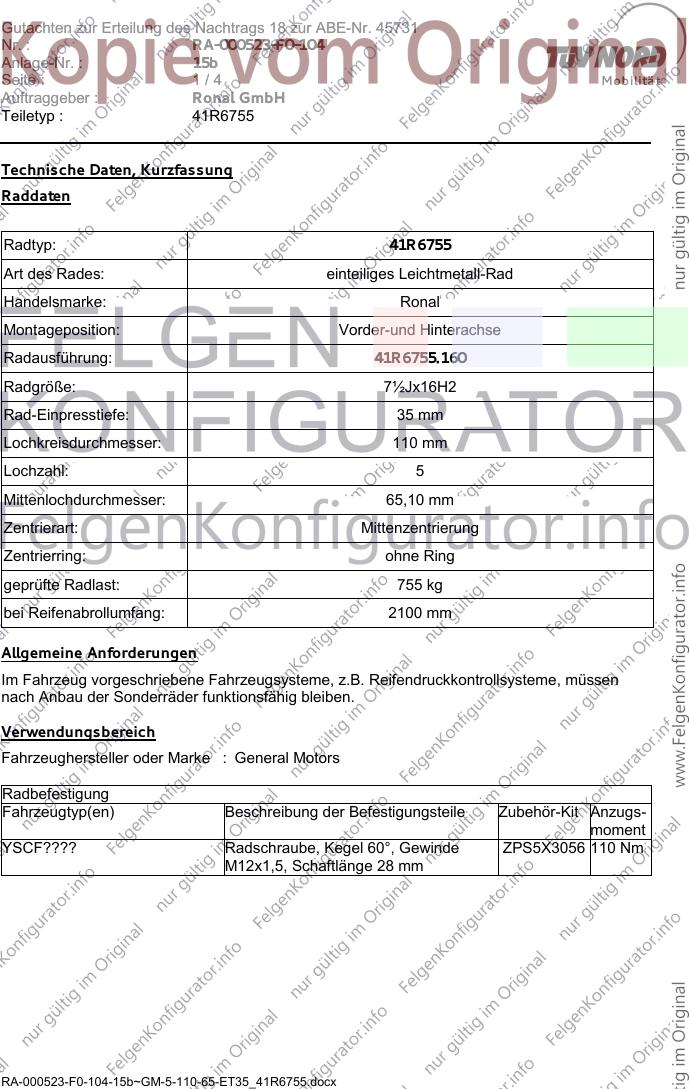

Technische Daten, Kurzfassung
Raddaten
Radtyp: 41R6755
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: Ronal
Montageposition: Vorder-und Hinterachse
Radausführung: 41R6755.160
Radgröße: 7½Jx16H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 110 mm
Lochzahl: 5
Mittenlochdurchmesser: 65,10 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: 755 kg
bei Reifenabrollumfang: 2100 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : General Motors
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
YSCF???? Radschraube, Kegel 60°, Gewinde ZPS5X3056 110 Nm
M12x1,5, Schaftlänge 28 mm
RA-000523-F0-104-15b~GM-5-110-65-ET35_41R6755.docx
Gutachten zur Erteilung des Nachtrags 18 zur ABE-Nr. 45731
Nr. : RA-000523-F0-104
Anlage-Nr. : 15b
Seite : 2/4 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 41R6755

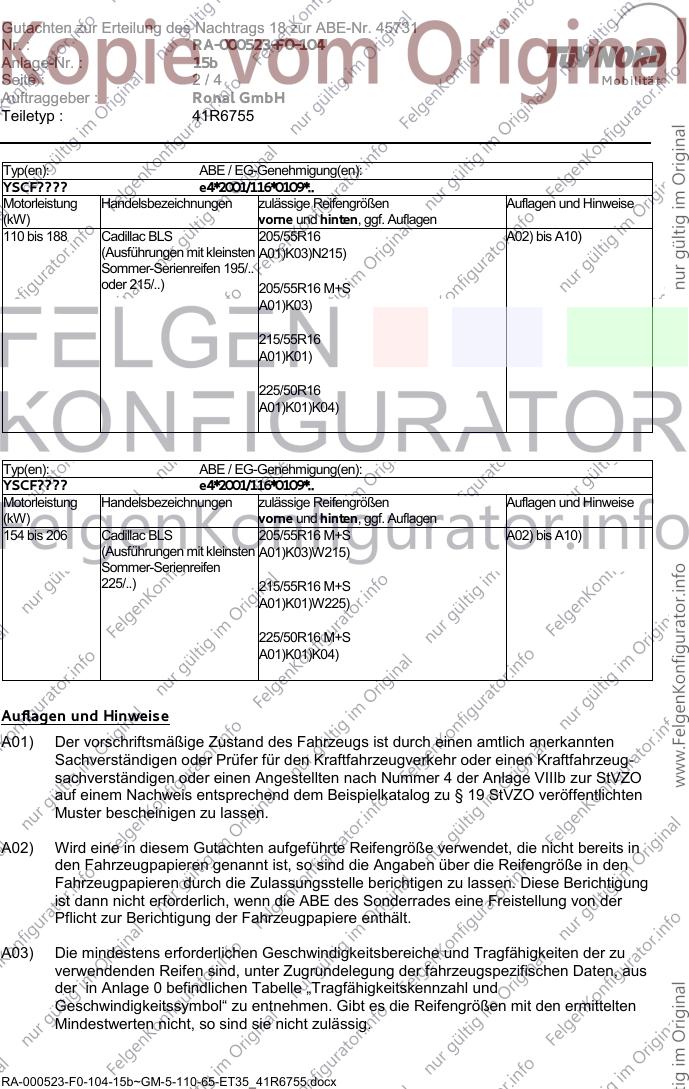

Typ(en): ABE / EG-Genehmigung(en):
YSCF???? e4*2001/116*0109*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 188 Cadillac BLS 205/55R16 A02) bis A10)
(Ausführungen mit kleinsten A01)K03)N215)
Sommer-Serienreifen 195/..
oder 215/..) 205/55R16 M+S
A01)K03)
215/55R16
A01)K01)
225/50R16
A01)K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
YSCF???? e4*2001/116*0109*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
154 bis 206 Cadillac BLS 205/55R16 M+S A02) bis A10)
(Ausführungen mit kleinsten A01)K03)W215)
Sommer-Serienreifen
225/..) 215/55R16 M+S
A01)K01)W225)
225/50R16 M+S
A01)K01)K04)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
RA-000523-F0-104-15b~GM-5-110-65-ET35_41R6755.docx
Gutachten zur Erteilung des Nachtrags 18 zur ABE-Nr. 45731
Nr. : RA-000523-F0-104
Anlage-Nr. : 15b
Seite : 3/4 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 41R6755

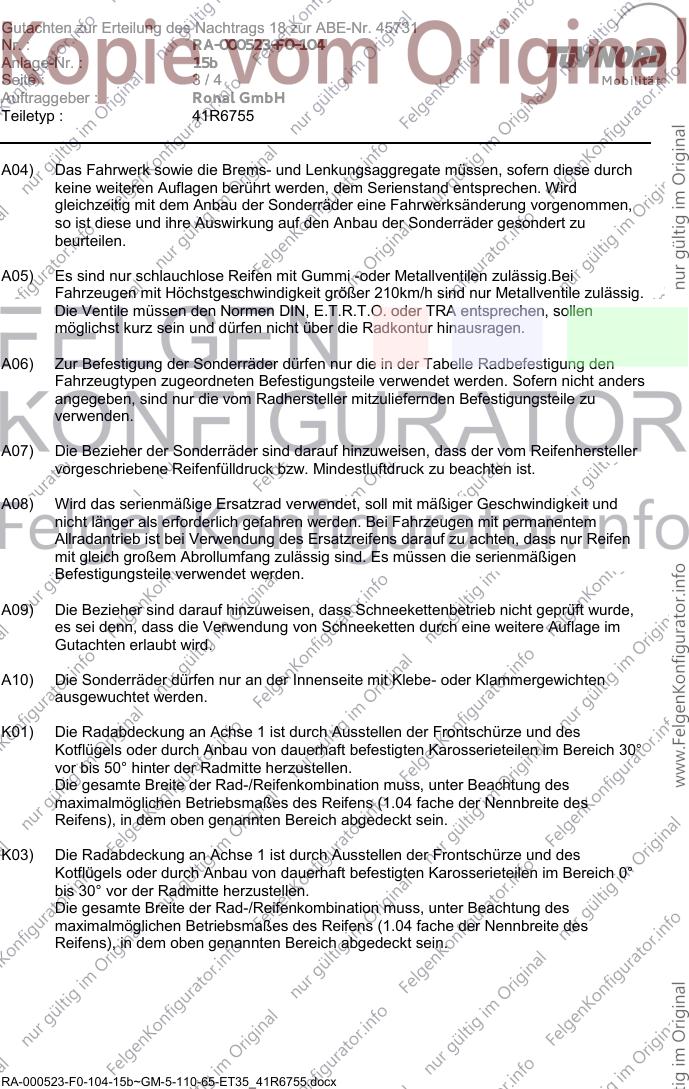

A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen,
so ist diese und ihre Auswirkung auf den Anbau der Sonderräder gesondert zu
beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei
Fahrzeugen mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig.
Die Ventile müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen
möglichst kurz sein und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und
nicht länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem
Allradantrieb ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen
mit gleich großem Abrollumfang zulässig sind. Es müssen die serienmäßigen
Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde,
es sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30°
vor bis 50° hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0°
bis 30° vor der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
RA-000523-F0-104-15b~GM-5-110-65-ET35_41R6755.docx
Gutachten zur Erteilung des Nachtrags 18 zur ABE-Nr. 45731
Nr. : RA-000523-F0-104
Anlage-Nr. : 15b
Seite : 4/4 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 41R6755

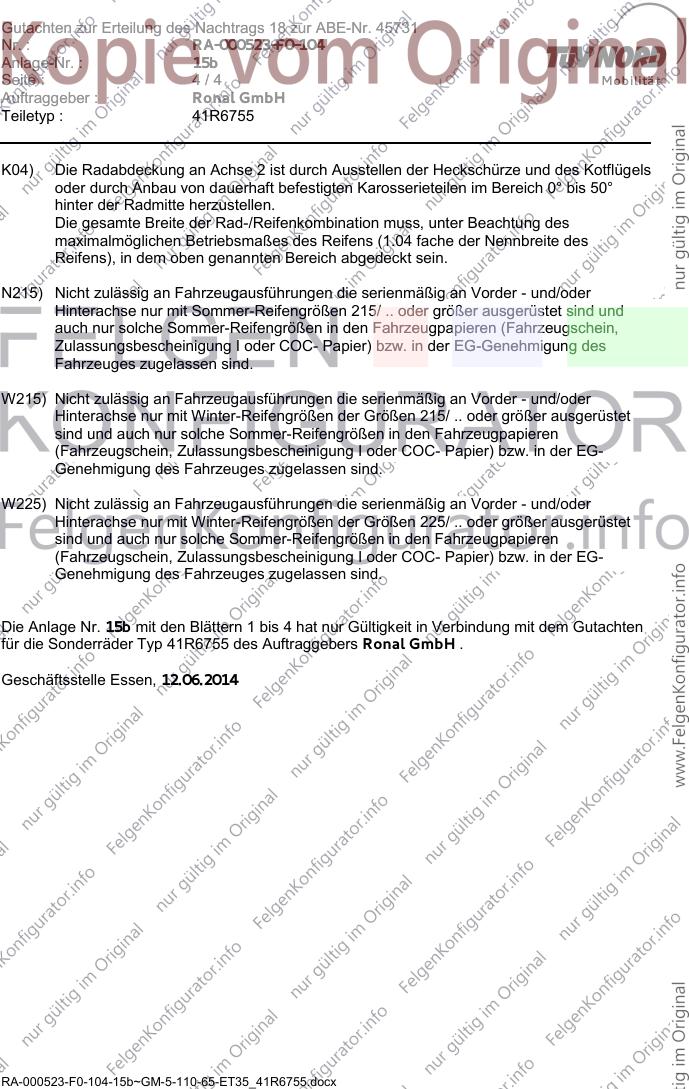

K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
W215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Winter-Reifengrößen der Größen 215/ .. oder größer ausgerüstet
sind und auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
W225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Winter-Reifengrößen der Größen 225/ .. oder größer ausgerüstet
sind und auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
Die Anlage Nr. 15b mit den Blättern 1 bis 4 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 41R6755 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 12.06.2014
