Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 49427*04
Gerät: Sonderräder für Pkw
8 J x 18 H2
Typ: ZH8080
§ 22 49427*04
Inhaber der ABE und MAK S.p.A.
Hersteller: IT-25013 Carpenedolo (BS)
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 49427
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.

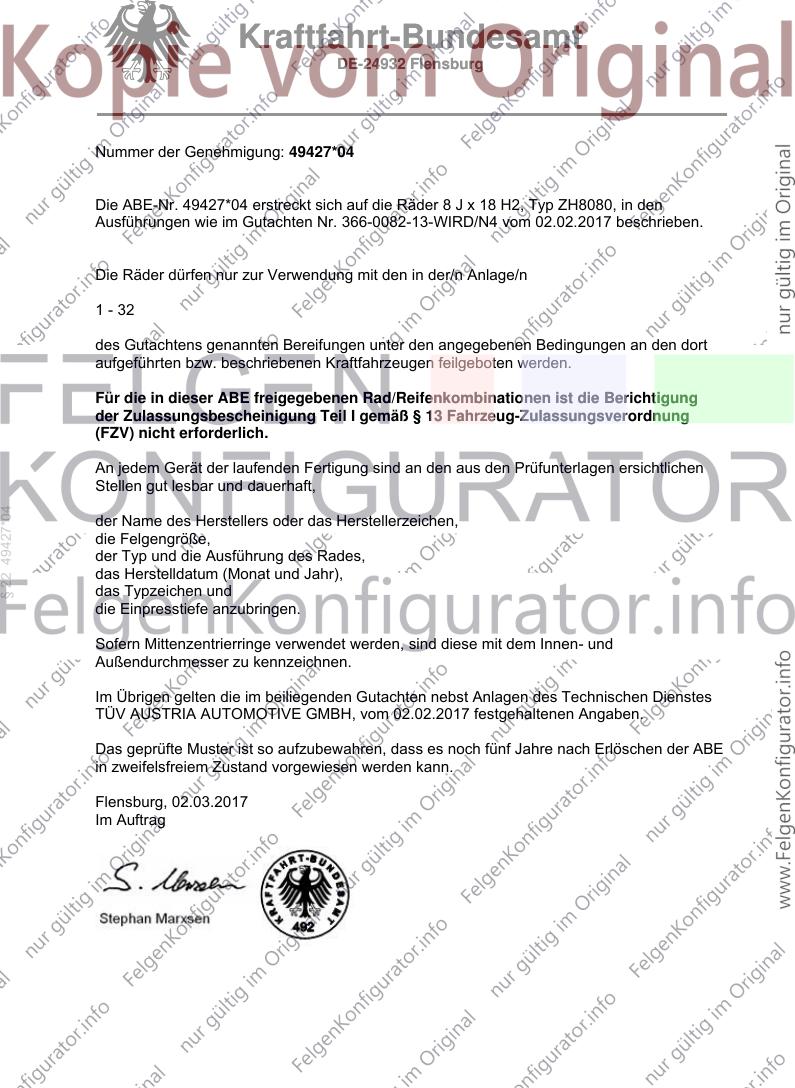

Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 49427*04
Die ABE-Nr. 49427*04 erstreckt sich auf die Räder 8 J x 18 H2, Typ ZH8080, in den
Ausführungen wie im Gutachten Nr. 366-0082-13-WIRD/N4 vom 02.02.2017 beschrieben.
Die Räder dürfen nur zur Verwendung mit den in der/n Anlage/n
1 - 32
des Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß § 13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
§ 22 49427*04
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
der Typ und die Ausführung des Rades,
das Herstelldatum (Monat und Jahr),
das Typzeichen und
die Einpresstiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im Übrigen gelten die im beiliegenden Gutachten nebst Anlagen des Technischen Dienstes
TÜV AUSTRIA AUTOMOTIVE GMBH, vom 02.02.2017 festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 02.03.2017
Im Auftrag

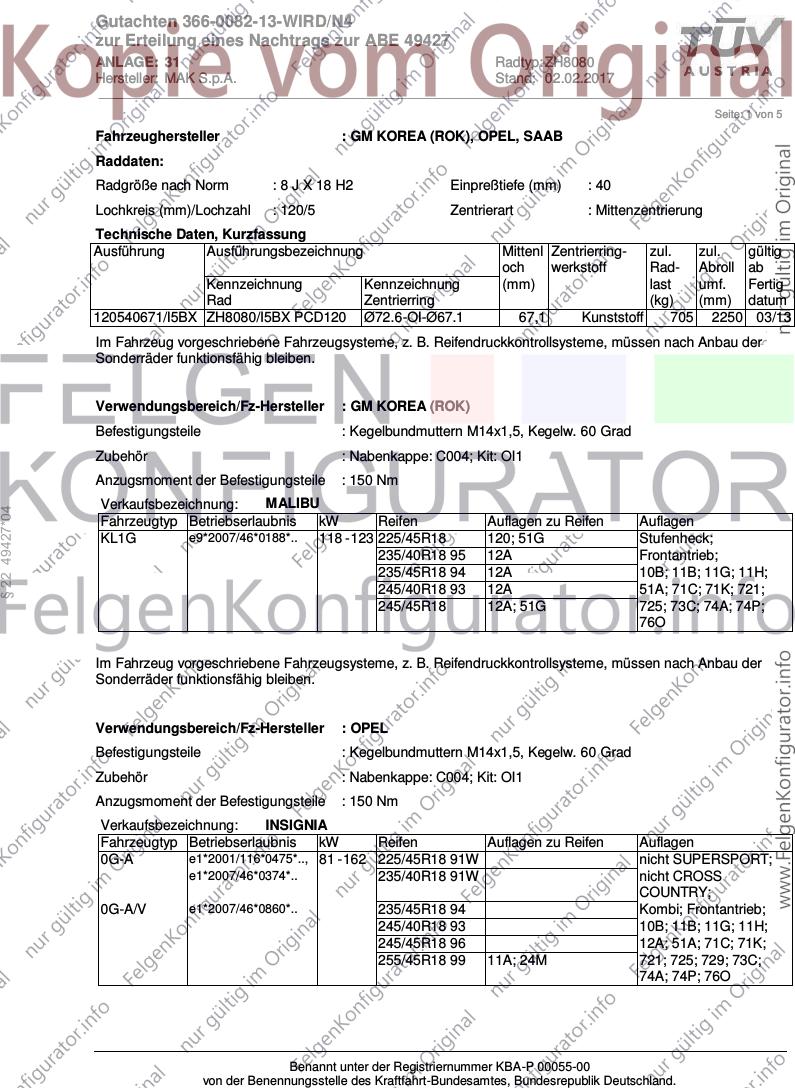

Gutachten 366-0082-13-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49427
ANLAGE: 31 Radtyp: ZH8080
Hersteller: MAK S.p.A. Stand: 02.02.2017
__________________________________________________________________________________________________________________
Seite: 1 von 5
Fahrzeughersteller : GM KOREA (ROK), OPEL, SAAB
Raddaten:
Radgröße nach Norm : 8 J X 18 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 120/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
120540671/I5BX ZH8080/I5BX PCD120 Ø72.6-OI-Ø67.1 67,1 Kunststoff 705 2250 03/13
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : GM KOREA (ROK)
Befestigungsteile : Kegelbundmuttern M14x1,5, Kegelw. 60 Grad
Zubehör : Nabenkappe: C004; Kit: OI1
Anzugsmoment der Befestigungsteile : 150 Nm
Verkaufsbezeichnung: MALIBU
§ 22 49427*04
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
KL1G e9*2007/46*0188*.. 118 - 123 225/45R18 120; 51G Stufenheck;
235/40R18 95 12A Frontantrieb;
235/45R18 94 12A 10B; 11B; 11G; 11H;
245/40R18 93 12A 51A; 71C; 71K; 721;
245/45R18 12A; 51G 725; 73C; 74A; 74P;
76O
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : OPEL
Befestigungsteile : Kegelbundmuttern M14x1,5, Kegelw. 60 Grad
Zubehör : Nabenkappe: C004; Kit: OI1
Anzugsmoment der Befestigungsteile : 150 Nm
Verkaufsbezeichnung: INSIGNIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
0G-A e1*2001/116*0475*.., 81 - 162 225/45R18 91W nicht SUPERSPORT;
e1*2007/46*0374*.. 235/40R18 91W nicht CROSS
COUNTRY;
0G-A/V e1*2007/46*0860*.. 235/45R18 94 Kombi; Frontantrieb;
245/40R18 93 10B; 11B; 11G; 11H;
245/45R18 96 12A; 51A; 71C; 71K;
255/45R18 99 11A; 24M 721; 725; 729; 73C;
74A; 74P; 76O
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0082-13-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49427
ANLAGE: 31 Radtyp: ZH8080
Hersteller: MAK S.p.A. Stand: 02.02.2017
__________________________________________________________________________________________________________________
Seite: 2 von 5
Verkaufsbezeichnung: INSIGNIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
0G-A e1*2001/116*0475*.., 118 - 191 225/45R18 95 nicht SUPERSPORT;
e1*2007/46*0374*.. 235/40R18 95 nicht CROSS
COUNTRY;
235/45R18 98 Stufenheck;
245/40R18 97 Schrägheck;
245/45R18 96 Allradantrieb;
255/45R18 99 11A; 24M 10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74A; 74P; 76O
0G-A e1*2001/116*0475*.., 239 235/40R18 95 52J Nur Insignia OPC;
e1*2007/46*0374*.. 235/45R18 51G; 52J Kombi; Allradantrieb;
245/40R18 97 52J 10B; 11B; 11G; 11H;
12K; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74A; 74P; 76O;
76Z
0G-A e1*2001/116*0475*.., 239 235/40R18 95 52J Nur Insignia OPC;
e1*2007/46*0374*.. 235/45R18 51G; 52J Stufenheck;
245/40R18 97 52J Schrägheck;
Allradantrieb;
10B; 11B; 11G; 11H;
§ 22 49427*04
12K; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74A; 74P; 76O;
76Z
0G-A e1*2001/116*0475*.., 81 - 162 225/45R18 91 nicht SUPERSPORT;
e1*2007/46*0374*.. 235/40R18 91 nicht CROSS
COUNTRY;
235/45R18 94 Stufenheck;
245/40R18 93 Schrägheck;
245/45R18 96 Frontantrieb;
255/45R18 99 11A; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P; 76O
0G-A e1*2001/116*0475*.., 118 - 191 225/45R18 95 52J nicht SUPERSPORT;
e1*2007/46*0374*.. 235/40R18 95 nicht CROSS
COUNTRY;
235/45R18 98 Kombi; Allradantrieb;
245/40R18 97 10B; 11B; 11G; 11H;
245/45R18 96 12A; 51A; 573; 71C;
255/45R18 99 11A; 24M 71K; 721; 725; 729;
73C; 74A; 74P; 76O
0G-A e1*2007/46*0374*.. 120 - 184 225/45R18 95 Cross Country; Kombi;
235/40R18 95 Allradantrieb;
235/45R18 98 10B; 11B; 11G; 11H;
235/50R18 97 12K; 51A; 71C; 71K;
245/40R18 97 721; 725; 729; 73C;
245/45R18 96 74A; 74P; 76O
255/45R18 99
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0082-13-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49427
ANLAGE: 31 Radtyp: ZH8080
Hersteller: MAK S.p.A. Stand: 02.02.2017
__________________________________________________________________________________________________________________
Seite: 3 von 5
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : SAAB
Befestigungsteile : Kegelbundmuttern M14x1,5, Kegelw. 60 Grad
Zubehör : Nabenkappe: C004; Kit: OI1
Anzugsmoment der Befestigungsteile : 150 Nm
Verkaufsbezeichnung: SAAB 9-5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
YS3G e4*2007/46*0137*.. 140 - 221 225/50R18 95 Limousine;
235/40R18 95 Allradantrieb;
235/45R18 98 10B; 11B; 11G; 11H;
245/40R18 51G 12A; 51A; 573; 71C;
245/45R18 51G 71K; 721; 725; 729;
73C; 74A; 74P; 76O
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
§ 22 49427*04
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
120) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse1 möglich.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0082-13-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49427
ANLAGE: 31 Radtyp: ZH8080
Hersteller: MAK S.p.A. Stand: 02.02.2017
__________________________________________________________________________________________________________________
Seite: 4 von 5
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
§ 22 49427*04
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0082-13-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49427
ANLAGE: 31 Radtyp: ZH8080
Hersteller: MAK S.p.A. Stand: 02.02.2017
__________________________________________________________________________________________________________________
Seite: 5 von 5

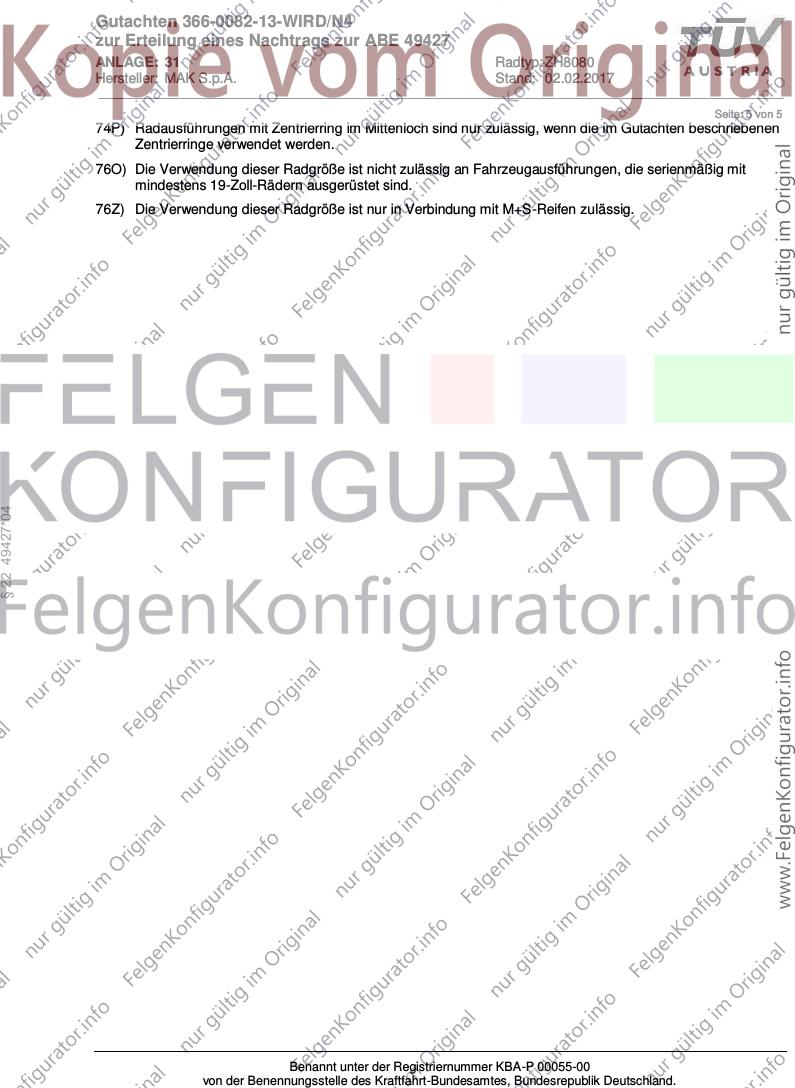

74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76O) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 19-Zoll-Rädern ausgerüstet sind.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
§ 22 49427*04
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
