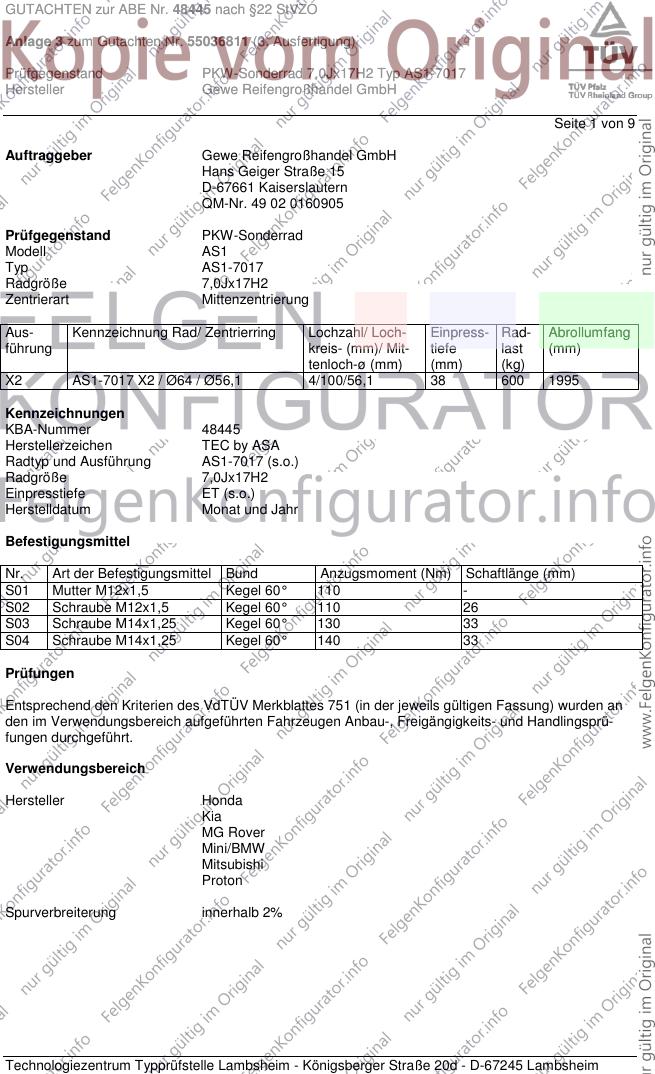

GUTACHTEN zur ABE Nr. 48445 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55036811 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AS1-7017
Hersteller Gewe Reifengroßhandel GmbH
Seite 1 von 9
Auftraggeber Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell AS1
Typ AS1-7017
Radgröße 7,0Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
X2 AS1-7017 X2 / Ø64 / Ø56,1 4/100/56,1 38 600 1995
Kennzeichnungen
KBA-Nummer 48445
Herstellerzeichen TEC by ASA
Radtyp und Ausführung AS1-7017 (s.o.)
Radgröße 7,0Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Schraube M12x1,5 Kegel 60° 110 26
S03 Schraube M14x1,25 Kegel 60° 130 33
S04 Schraube M14x1,25 Kegel 60° 140 33
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Honda
Kia
MG Rover
Mini/BMW
Mitsubishi
Proton
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48445 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55036811 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AS1-7017
Hersteller Gewe Reifengroßhandel GmbH
Seite 2 von 9

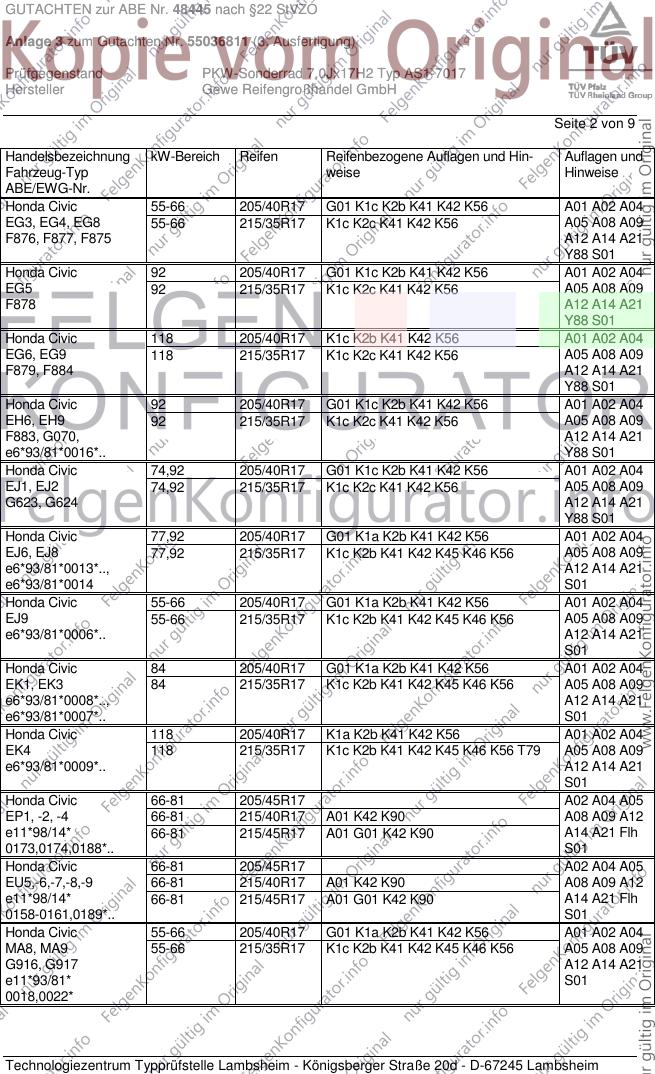

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Honda Civic 55-66 205/40R17 G01 K1c K2b K41 K42 K56 A01 A02 A04
EG3, EG4, EG8 55-66 215/35R17 K1c K2c K41 K42 K56 A05 A08 A09
F876, F877, F875 A12 A14 A21
Y88 S01
Honda Civic 92 205/40R17 G01 K1c K2b K41 K42 K56 A01 A02 A04
EG5 92 215/35R17 K1c K2c K41 K42 K56 A05 A08 A09
F878 A12 A14 A21
Y88 S01
Honda Civic 118 205/40R17 K1c K2b K41 K42 K56 A01 A02 A04
EG6, EG9 118 215/35R17 K1c K2c K41 K42 K56 A05 A08 A09
F879, F884 A12 A14 A21
Y88 S01
Honda Civic 92 205/40R17 G01 K1c K2b K41 K42 K56 A01 A02 A04
EH6, EH9 92 215/35R17 K1c K2c K41 K42 K56 A05 A08 A09
F883, G070, A12 A14 A21
e6*93/81*0016*.. Y88 S01
Honda Civic 74,92 205/40R17 G01 K1c K2b K41 K42 K56 A01 A02 A04
EJ1, EJ2 74,92 215/35R17 K1c K2c K41 K42 K56 A05 A08 A09
G623, G624 A12 A14 A21
Y88 S01
Honda Civic 77,92 205/40R17 G01 K1a K2b K41 K42 K56 A01 A02 A04
EJ6, EJ8 77,92 215/35R17 K1c K2b K41 K42 K45 K46 K56 A05 A08 A09
e6*93/81*0013*.., A12 A14 A21
e6*93/81*0014 S01
Honda Civic 55-66 205/40R17 G01 K1a K2b K41 K42 K56 A01 A02 A04
EJ9 55-66 215/35R17 K1c K2b K41 K42 K45 K46 K56 A05 A08 A09
e6*93/81*0006*.. A12 A14 A21
S01
Honda Civic 84 205/40R17 G01 K1a K2b K41 K42 K56 A01 A02 A04
EK1, EK3 84 215/35R17 K1c K2b K41 K42 K45 K46 K56 A05 A08 A09
e6*93/81*0008*.., A12 A14 A21
e6*93/81*0007*.. S01
Honda Civic 118 205/40R17 K1a K2b K41 K42 K56 A01 A02 A04
EK4 118 215/35R17 K1c K2b K41 K42 K45 K46 K56 T79 A05 A08 A09
e6*93/81*0009*.. A12 A14 A21
S01
Honda Civic 66-81 205/45R17 A02 A04 A05
EP1, -2, -4 66-81 215/40R17 A01 K42 K90 A08 A09 A12
e11*98/14* 66-81 215/45R17 A01 G01 K42 K90 A14 A21 Flh
0173,0174,0188*.. S01
Honda Civic 66-81 205/45R17 A02 A04 A05
EU5,-6,-7,-8,-9 66-81 215/40R17 A01 K42 K90 A08 A09 A12
e11*98/14* 66-81 215/45R17 A01 G01 K42 K90 A14 A21 Flh
0158-0161,0189*.. S01
Honda Civic 55-66 205/40R17 G01 K1a K2b K41 K42 K56 A01 A02 A04
MA8, MA9 55-66 215/35R17 K1c K2b K41 K42 K45 K46 K56 A05 A08 A09
G916, G917 A12 A14 A21
e11*93/81* S01
0018,0022*
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48445 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55036811 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AS1-7017
Hersteller Gewe Reifengroßhandel GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Honda Civic 83 205/40R17 G01 K1a K42 K56 A01 A02 A04
MB1 83-93 215/35R17 K1c K42 K45 K46 K56 T79 A05 A08 A09
G918, 93 205/40R17 K1a K42 K56 A12 A14 A21
e11*93/81*0023*.. K2b K41 S01
Honda Civic 55-92 205/40R17 G01 K1a K2b K42 K45 A01 A02 A04
MB2, MB3, MB4 55-92 215/35R17 K1a K2b K42 K45 A05 A08 A09
e11*96/27* A12 A14 A21
0067,0068,0069*.. K45 L02 S01
Honda Civic 63-77 205/40R17 G34 K1a K2b K42 T80 T81 T84 A01 A02 A04
MB7 63-77 215/35R17 K1a K2b K42 T83 A05 A08 A09
e11*96/27*0071*.. A12 A14 A21
K45 L02 S01
Honda Civic Aerod. 55,66,84 205/40R17 G34 K1a K2b K42 A01 A02 A04
MB8, MB9 55,66,84 215/35R17 K1a K2b K42 T79 A05 A08 A09
e11*96/79*0087*.., A12 A14 A21
e11*96/79*0088*.. K45 L02 S01
Honda Civic Aerod. 85-92 205/40R17 G01 K1a K2b K42 T80 A01 A02 A04
MC1 85-92 215/35R17 K1a K2b K42 T79 T83 A05 A08 A09
e11*96/79*0089*.. A12 A14 A21
K45 L02 S01
Honda Civic Aerod. 74-77 205/40R17 K1a K2b K42 T81 T84 A01 A02 A04
MC3 74-77 215/35R17 K1c K2b K42 T83 A05 A08 A09
e11*96/79*0091*.. A12 A14 A21
K45 L02 S01
Honda Civic CRX 118 205/40R17 K1c K2b K41 K42 K56 A01 A02 A04
EG2 118 215/35R17 K1c K2c K41 K42 K56 A05 A08 A09
G069, A12 A14 A21
e6*93/81*0017*.. Y88 S01
Honda Civic Coupé 118 205/40R17 K1a K2b K41 K42 K56 A01 A02 A04
EM1 118 215/35R17 K1c K2b K41 K42 K45 K46 K56 T79 A05 A08 A09
e6*93/81*0060*.. A12 A14 A21
S01
Honda Civic Coupé 88-92 205/45R17 A02 A04 A05
EM2 88-92 215/40R17 A01 K90 A08 A09 A12
e6*98/14*0080*.. A14 A21 Cpe
S01
Honda Jazz 57,61 205/40R17 G01 K1c K2b K42 A01 A02 A04
GD1,GD5,GE2,GE3 57,61 215/35R17 K1c K2b K42 A05 A08 A09
e6*98/14*0088,87*.., A12 A14 A21
e6*2001/116*0101*.., K56 LK6 S01
e6*2001/116*0102*..
Honda Jazz 66, 73 195/45R17 K1c K2b K3b K5a K6a A01 A02 A04
GE6,GG1,-2,-3,-5,-6 66, 73 205/40R17 K1c K2b K3b K5b K6b A05 A08 A09
e6*2007/46* 66, 73 205/45R17 K1c K2b K3b K5b K6b A12 A14 A21
0010, 0011, 0013, S01
0014, 0015,0016*..
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48445 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55036811 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AS1-7017
Hersteller Gewe Reifengroßhandel GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Honda Jazz 66, 73 195/45R17 K1c K2b K3b K5a K6a A01 A02 A04
GE6,GG1,-2,-3,-5,-6 66, 73 205/40R17 K1c K2b K3b K5b K6b A05 A08 A09
e6*2001/116* 66, 73 205/45R17 K1c K2b K3b K5b K6b A12 A14 A21
0125, 0126, 0127, S01
0128, 0131, 0132*..
Kia Sephia 59-82 205/40R17 G01 K1a K2b K42 K46 K56 A01 A02 A04
FA A05 A08 A09
G485, A12 A14 A21
e13*95/54*0021*.. B25 S01
Kia Sephia, Shuma 65-84,3 205/40R17 K42 K46 A01 A02 A04
FB A05 A08 A09
e4*96/27*0024*.., A12 A14 A21
e4*98/14*0024*.. Flh Sth S01
- Shuma I/II, Spectra
Rover 2..,-25,MG ZR 55-107 205/40R17 G09 K1a K2b K42 K56 T80 T81 A01 A02 A04
RF, F 55-107 215/35R17 K1a K2b K42 K56 T79 T83 A05 A08 A09
H224, 55-118 205/45R17 K1a K2b K42 K56 R09 A12 A14 A21
e11*93/81, Npf S01
2001/116*0016*..
Rover 2../4.. 55-147 205/40R17 K1c K2c K42 K46 K56 A01 A02 A04
XW A05 A08 A09
F377, A12 A14 A21
e11*93/81*0030*.. S01
Rover 4..,-45, MG ZS 55-110 205/40R17 K2b K42 K46 K56 T80 T81 T84 A01 A02 A04
RT, T 74-130 205/45R17 K2b K41 K42 K46 K56 R67 A05 A08 A09
H093, A12 A14 A21
e11*93/81*0014*.., K1c S01
e11*2001/116*0014*.
Mini One, Cooper, -S 65-160 205/45R17 K1a K1b K2b K32 A01 A02 A04
Mini 65-160 215/40R17 K1c K2c K32 K42 K56 A05 A08 A09
e1*2001/116* 65-160 215/45R17 K1c K2c K32 K42 K56 A12 A14 A21
0231*08-.. 65-85 205/40R17 K1a K1b K2b Cbo Flh S03
- ab MJ 2007
Mini One, Cooper, -S 55-155 205/45R17 K2b A01 A02 A04
Mini-N, UKL- 55-155 215/40R17 K1a K1b K2b K42 A05 A08 A09
C,/K,/L,/B-L, -N1 55-155 215/45R17 K1a K1b K2b K42 A12 A14 A21
e1*2001/116*0343*..; 55-90 205/40R17 K2b T80 T81 Car Cbo Cpe
e1*2007/46* Flh S04
0369-0371,0593*..
e24*2007/46*0023*..
- Mini/Clubman/Cabrio
- Coupè/Roadster
Mini One, Cooper, -S 55-160 205/45R17 K1a K1b K2b K32 A01 A02 A04
R50, Mini 55-160 215/40R17 K1c K2c K32 K42 K56 A05 A08 A09
e1*98/14*0168*.., 55-160 215/45R17 K1c K2c K32 K42 K56 A12 A14 A21
e1*2001/116* 55-85 205/40R17 K1a K1b K2b Cbo Flh S02
0231*00-07
- bis MJ 2006
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48445 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55036811 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AS1-7017
Hersteller Gewe Reifengroßhandel GmbH
Seite 5 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mitsubishi Carisma 66 205/40R17 K42 K56 K90 T80 T81 T84 A01 A02 A04
DAO A05 A08 A09
e4*93/81*0005*.., A12 A14 A21
e4*98/14*0005*.. B02 S01
Mitsubishi Colt 50-103 205/40R17 K1c K2c K42 K44 K56 A01 A02 A04
CAO A05 A08 A09
G005 A12 A14 A21
B02 S01
Mitsubishi Lancer SW 50-83 205/40R17 K1c K2c K42 K44 K56 T80 T81 T84 A01 A02 A04
CAOW, CAO A05 A08 A09
G230, A12 A14 A21
e1*96/79*0061*.. B02 S01
Proton 300/400 55-99 205/40R17 G01 K1c K2b K41 K42 K45 K56 A01 A02 A04
C9.. A05 A08 A09
e11*92/53, 93/81, A12 A14 A21
98/14*0002-04*.. B02 S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48445 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55036811 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AS1-7017
Hersteller Gewe Reifengroßhandel GmbH
Seite 6 von 9
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unter-
halb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte
im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für Fahrzeug-
ausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein,
Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die Ventile müs-
sen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand hinaus-
ragen.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B25 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende Freigän-
gigkeit von mindestens 6 mm zur Rad- / Reifenkombination herzustellen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G09 Ist die Reifengröße 175/70R14, 185/65R14, 195/55R15 oder 205/45R16 keine der serienmä-
ßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedie-
nungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers
und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G34 Bei Fahrzeugen mit ausschließlich 185/60R14 Serien-Bereifung (u. a. Fahrzeugschein, Zulas-
sungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifen-
größen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48445 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55036811 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AS1-7017
Hersteller Gewe Reifengroßhandel GmbH
Seite 7 von 9

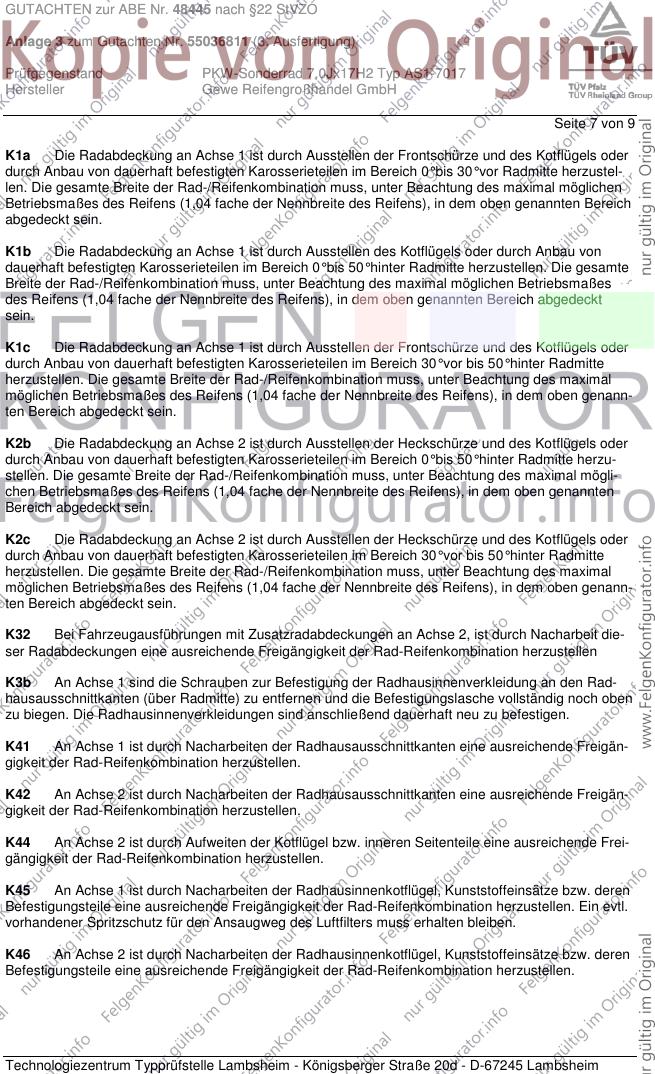

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit die-
ser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch oben
zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48445 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55036811 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AS1-7017
Hersteller Gewe Reifengroßhandel GmbH
Seite 8 von 9

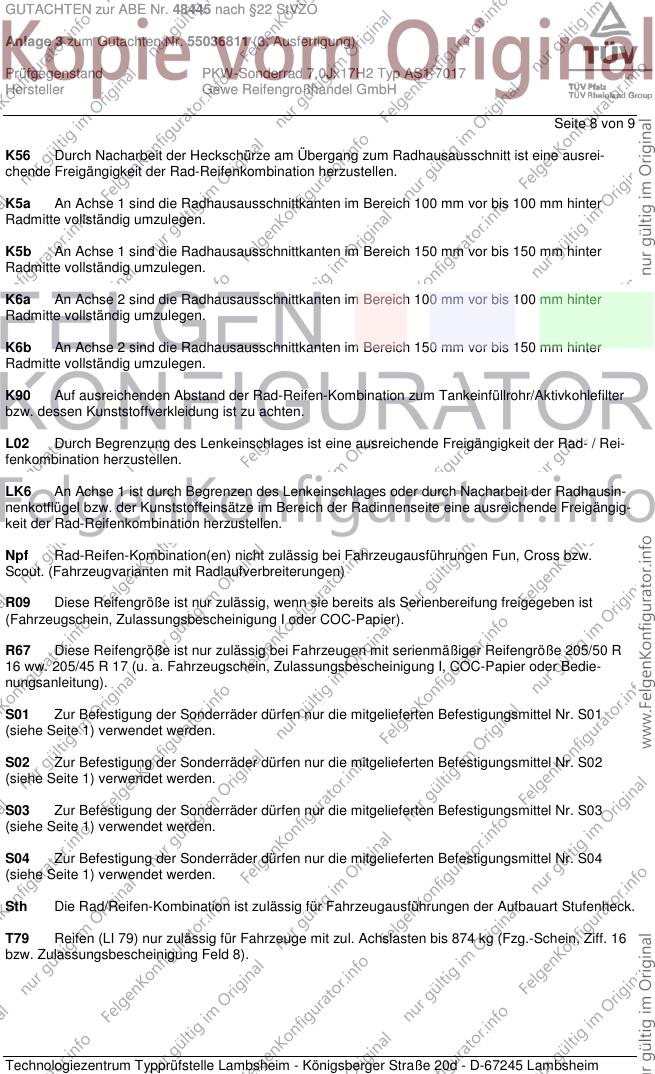

K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Radhausin-
nenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Freigängig-
keit der Rad-Reifenkombination herzustellen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/50 R
16 ww. 205/45 R 17 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedie-
nungsanleitung).
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48445 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55036811 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AS1-7017
Hersteller Gewe Reifengroßhandel GmbH
Seite 9 von 9

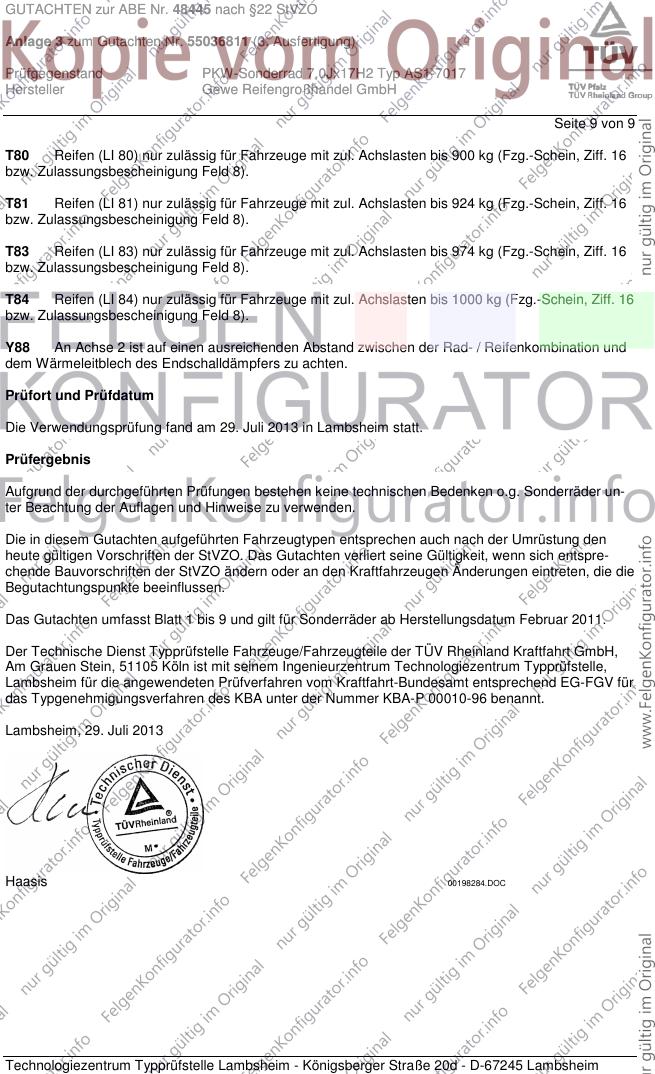

T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Y88 An Achse 2 ist auf einen ausreichenden Abstand zwischen der Rad- / Reifenkombination und
dem Wärmeleitblech des Endschalldämpfers zu achten.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 29. Juli 2013 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Februar 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 29. Juli 2013
Haasis 00198284.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
