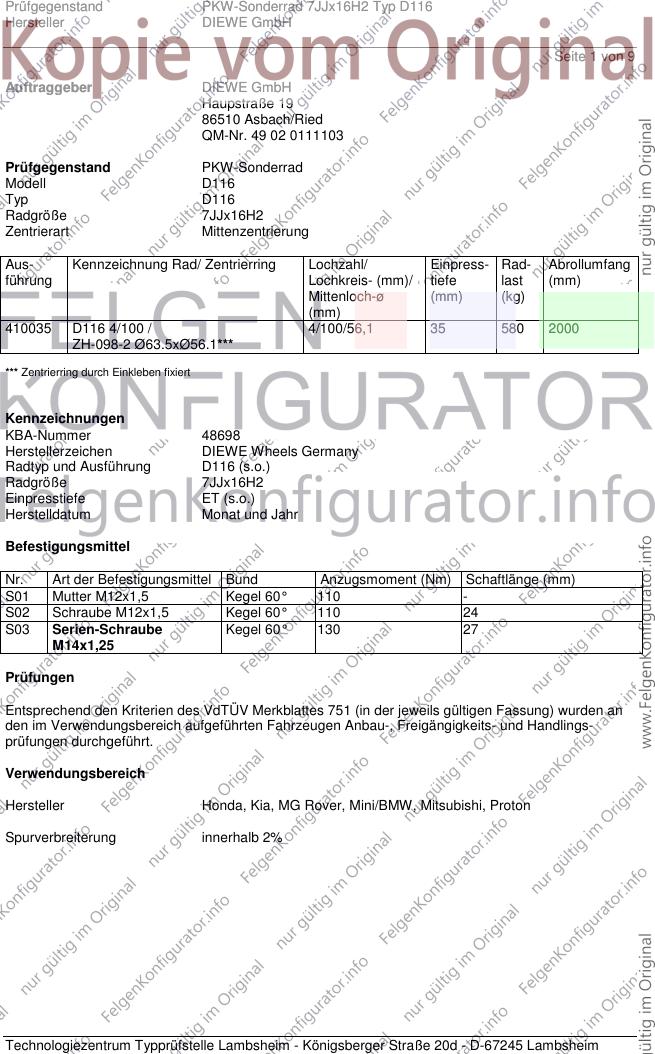

Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 1 von 9
Auftraggeber DIEWE GmbH
Haupstraße 19
86510 Asbach/Ried
QM-Nr. 49 02 0111103
Prüfgegenstand PKW-Sonderrad
Modell D116
Typ D116
Radgröße 7JJx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
410035 D116 4/100 / 4/100/56,1 35 580 2000
ZH-098-2 Ø63.5xØ56.1***
*** Zentrierring durch Einkleben fixiert
Kennzeichnungen
KBA-Nummer 48698
Herstellerzeichen DIEWE Wheels Germany
Radtyp und Ausführung D116 (s.o.)
Radgröße 7JJx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Schraube M12x1,5 Kegel 60° 110 24
S03 Serien-Schraube Kegel 60° 130 27
M14x1,25
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlings-
prüfungen durchgeführt.
Verwendungsbereich
Hersteller Honda, Kia, MG Rover, Mini/BMW, Mitsubishi, Proton
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 2 von 9

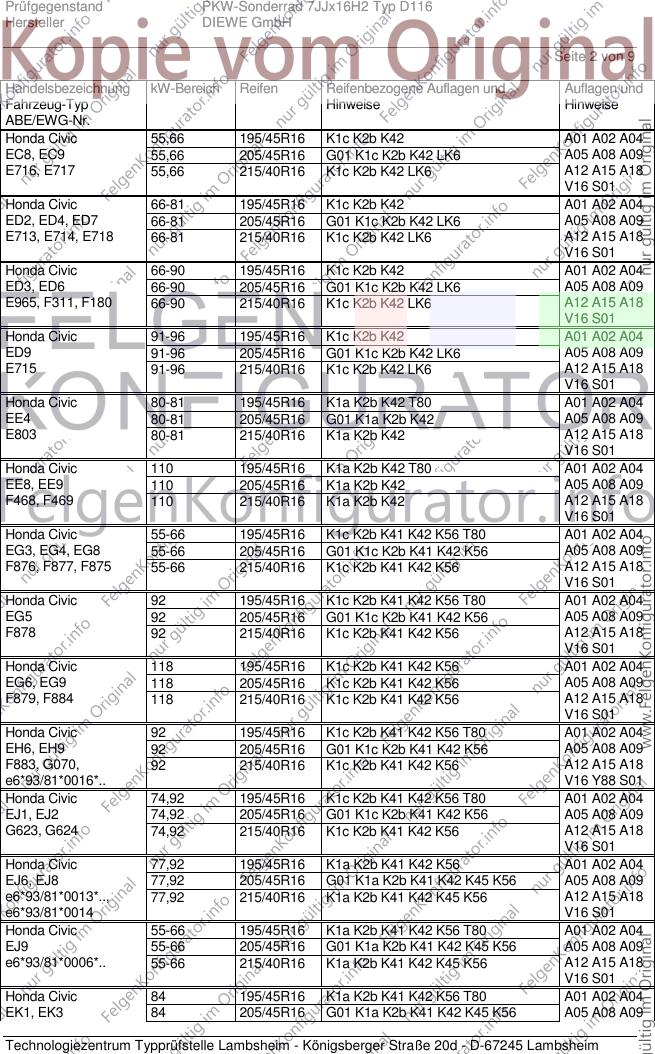

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Civic 55,66 195/45R16 K1c K2b K42 A01 A02 A04
EC8, EC9 55,66 205/45R16 G01 K1c K2b K42 LK6 A05 A08 A09
E716, E717 55,66 215/40R16 K1c K2b K42 LK6 A12 A15 A18
V16 S01
Honda Civic 66-81 195/45R16 K1c K2b K42 A01 A02 A04
ED2, ED4, ED7 66-81 205/45R16 G01 K1c K2b K42 LK6 A05 A08 A09
E713, E714, E718 66-81 215/40R16 K1c K2b K42 LK6 A12 A15 A18
V16 S01
Honda Civic 66-90 195/45R16 K1c K2b K42 A01 A02 A04
ED3, ED6 66-90 205/45R16 G01 K1c K2b K42 LK6 A05 A08 A09
E965, F311, F180 66-90 215/40R16 K1c K2b K42 LK6 A12 A15 A18
V16 S01
Honda Civic 91-96 195/45R16 K1c K2b K42 A01 A02 A04
ED9 91-96 205/45R16 G01 K1c K2b K42 LK6 A05 A08 A09
E715 91-96 215/40R16 K1c K2b K42 LK6 A12 A15 A18
V16 S01
Honda Civic 80-81 195/45R16 K1a K2b K42 T80 A01 A02 A04
EE4 80-81 205/45R16 G01 K1a K2b K42 A05 A08 A09
E803 80-81 215/40R16 K1a K2b K42 A12 A15 A18
V16 S01
Honda Civic 110 195/45R16 K1a K2b K42 T80 A01 A02 A04
EE8, EE9 110 205/45R16 K1a K2b K42 A05 A08 A09
F468, F469 110 215/40R16 K1a K2b K42 A12 A15 A18
V16 S01
Honda Civic 55-66 195/45R16 K1c K2b K41 K42 K56 T80 A01 A02 A04
EG3, EG4, EG8 55-66 205/45R16 G01 K1c K2b K41 K42 K56 A05 A08 A09
F876, F877, F875 55-66 215/40R16 K1c K2b K41 K42 K56 A12 A15 A18
V16 S01
Honda Civic 92 195/45R16 K1c K2b K41 K42 K56 T80 A01 A02 A04
EG5 92 205/45R16 G01 K1c K2b K41 K42 K56 A05 A08 A09
F878 92 215/40R16 K1c K2b K41 K42 K56 A12 A15 A18
V16 S01
Honda Civic 118 195/45R16 K1c K2b K41 K42 K56 A01 A02 A04
EG6, EG9 118 205/45R16 K1c K2b K41 K42 K56 A05 A08 A09
F879, F884 118 215/40R16 K1c K2b K41 K42 K56 A12 A15 A18
V16 S01
Honda Civic 92 195/45R16 K1c K2b K41 K42 K56 T80 A01 A02 A04
EH6, EH9 92 205/45R16 G01 K1c K2b K41 K42 K56 A05 A08 A09
F883, G070, 92 215/40R16 K1c K2b K41 K42 K56 A12 A15 A18
e6*93/81*0016*.. V16 Y88 S01
Honda Civic 74,92 195/45R16 K1c K2b K41 K42 K56 T80 A01 A02 A04
EJ1, EJ2 74,92 205/45R16 G01 K1c K2b K41 K42 K56 A05 A08 A09
G623, G624 74,92 215/40R16 K1c K2b K41 K42 K56 A12 A15 A18
V16 S01
Honda Civic 77,92 195/45R16 K1a K2b K41 K42 K56 A01 A02 A04
EJ6, EJ8 77,92 205/45R16 G01 K1a K2b K41 K42 K45 K56 A05 A08 A09
e6*93/81*0013*.., 77,92 215/40R16 K1a K2b K41 K42 K45 K56 A12 A15 A18
e6*93/81*0014 V16 S01
Honda Civic 55-66 195/45R16 K1a K2b K41 K42 K56 T80 A01 A02 A04
EJ9 55-66 205/45R16 G01 K1a K2b K41 K42 K45 K56 A05 A08 A09
e6*93/81*0006*.. 55-66 215/40R16 K1a K2b K41 K42 K45 K56 A12 A15 A18
V16 S01
Honda Civic 84 195/45R16 K1a K2b K41 K42 K56 T80 A01 A02 A04
EK1, EK3 84 205/45R16 G01 K1a K2b K41 K42 K45 K56 A05 A08 A09
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
e6*93/81*0008*.., 84 215/40R16 K1a K2b K41 K42 K45 K56 A12 A15 A18
e6*93/81*0007*.. V16 S01
Honda Civic 118 195/45R16 K1a K2b K41 K42 K56 T80 A01 A02 A04
EK4 118 205/45R16 K1a K2b K41 K42 K45 K56 A05 A08 A09
e6*93/81*0009*.. 118 215/40R16 K1a K2b K41 K42 K45 K56 A12 A15 A18
V16 S01
Honda Civic 66-81 195/50R16 R37 A02 A04 A05
EP1, -2, -4 66-81 205/50R16 A01 K2b K42 A08 A09 A12
e11*98/14* A15 A18 Flh
0173,0174,0188*.. S01
Honda Civic 66-81 195/50R16 R37 A02 A04 A05
EU5,-6,-7,-8,-9 66-81 205/50R16 A01 K1a K2b K42 A08 A09 A12
e11*98/14* A15 A18 Flh
0158-0161,0189*.. S01
Honda Civic 55-66 195/45R16 K1a K2b K41 K42 K56 T80 A01 A02 A04
MA8, MA9 55-66 205/45R16 G01 K1a K2b K41 K42 K45 K56 A05 A08 A09
G916, G917 55-66 215/40R16 K1a K2b K41 K42 K45 K56 A12 A15 A18
e11*93/81* V16 S01
0018,0022*
Honda Civic 83 205/45R16 G01 K1a K2b K41 K42 K45 K56 A01 A02 A04
MB1 83-93 195/45R16 K1a K2b K41 K42 K56 T80 A05 A08 A09
G918, 83-93 215/40R16 K1a K2b K41 K42 K45 K56 T82 A12 A15 A18
e11*93/81*0023*.. 93 205/45R16 K1a K2b K41 K42 K45 K56 V16 S01
Honda Civic 55-92 195/45R16 K1a K2b K42 K45 T80 A01 A02 A04
MB2, MB3, MB4 55-92 205/45R16 G34 K1a K2b K42 K45 A05 A08 A09
e11*96/27* 55-92 215/40R16 K1a K2b K42 K45 A12 A15 A18
0067,0068,0069*.. V16 S01
Honda Civic 63-77 195/45R16 K1a K2b K42 K45 T84 A01 A02 A04
MB7 63-77 205/45R16 G34 K1a K2b K42 K45 A05 A08 A09
e11*96/27*0071*.. 63-77 215/40R16 K1a K2b K42 K45 A12 A15 A18
V16 S01
Honda Civic Aerod. 55,66,84 195/45R16 K1a K2b K42 K45 A01 A02 A04
MB8, MB9 55,66,84 205/45R16 G34 K1a K2b K42 K45 A05 A08 A09
e11*96/79*0087*.., 55,66,84 215/40R16 K1a K2b K42 K45 A12 A15 A18
e11*96/79*0088*.. V16 S01
Honda Civic Aerod. 85-92 195/45R16 K1a K2b K42 K45 A01 A02 A04
MC1 85-92 205/45R16 G01 K1a K2b K42 K45 A05 A08 A09
e11*96/79*0089*.. 85-92 215/40R16 K1a K2b K42 K45 A12 A15 A18
V16 S01
Honda Civic Aerod. 74-77 195/45R16 K1a K2b K42 K45 T84 A01 A02 A04
MC3 74-77 205/45R16 K1a K2b K42 K45 A05 A08 A09
e11*96/79*0091*.. 74-77 215/40R16 K1a K2b K42 K45 A12 A15 A18
V16 S01
Honda Civic CRX 118 195/45R16 K1c K2b K41 K42 K56 A01 A02 A04
EG2 118 205/45R16 K1c K2b K41 K42 K56 A05 A08 A09
G069, 118 215/40R16 K1c K2b K41 K42 K56 A12 A15 A18
e6*93/81*0017*.. V16 Y88 S01
Honda Civic Coupé 118 195/45R16 K1a K2b K41 K42 K56 A01 A02 A04
EM1 118 205/45R16 K1a K2b K41 K42 K45 K56 A05 A08 A09
e6*93/81*0060*.. 118 215/40R16 K1a K2b K41 K42 K45 K56 A12 A15 A18
V16 S01
Honda Civic Coupé 88-92 195/50R16 R37 A02 A04 A05
EM2 88-92 205/50R16 A01 K2b K42 A08 A09 A12
e6*98/14*0080*.. A15 A18 Cpe
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S01
Honda Concerto 66-90 195/45R16 K1a K2b K41 K42 K45 A01 A02 A04
HW 66-90 205/45R16 K1a K2b K41 K42 K45 A05 A08 A09
F340 66-90 215/40R16 K1a K2b K41 K42 K45 A12 A15 A18
V16 S01
Honda Jazz 57,61 195/45R16 K1c K2b K42 K56 A01 A02 A04
GD1,GD5,GE2,GE3 57,61 205/45R16 K1c K2b K42 K56 A05 A08 A09
e6*98/14*0088,87*.., 57,61 215/40R16 K1c K2b K42 K56 A12 A15 A18
e6*2001/116*0101*.., V16 S01
e6*2001/116*0102*..
Honda Jazz 66, 73 205/45R16 K1c K2b K3b K5b K6b A01 A02 A04
GE6,GG1,-2,-3,-5,-6 A05 A08 A09
e6*2007/46* A12 A15 A18
0010, 0011, 0013, S01
0014, 0015,0016*..
- ab MJ 2011
Honda Jazz 66, 73 205/45R16 K1c K2b K3b K5b K6b A01 A02 A04
GE6,GG1,-2,-3,-5,-6 A05 A08 A09
e6*2001/116* A12 A15 A18
0125, 0126, 0127, S01
0128, 0131, 0132*..
Kia Sephia 59-82 195/45R16 K1c K42 K56 A01 A02 A04
FA 59-82 205/45R16 G01 K1c K42 K56 A05 A08 A09
G485, A12 A15 A18
e13*95/54*0021*.. S01
Kia Sephia, Shuma 65-84,3 195/45R16 K42 A01 A02 A04
FB 65-84,3 195/50R16 K42 A05 A08 A09
e4*96/27*0024*.., 65-84,3 205/45R16 K42 K56 A12 A15 A18
e4*98/14*0024*.. 65-84,3 215/40R16 K1c K2c K42 K46 K56 Flh Sth V16
- Shuma I/II, Spectra S01
Rover 2..,-25,MG ZR 55-107 195/45R16 K1a K2b K42 K56 R37 T80 T84 A01 A02 A04
RF, F 55-107 205/45R16 K1a K2b K42 K56 A05 A08 A09
H224, 55-107 215/40R16 K1a K2b K42 K56 A12 A15 A18
e11*93/81, 55-118 205/50R16 K1a K2b K42 K56 R09 B03 Npf V16
2001/116*0016*.. S01
Rover 2../4.. 55-147 195/45R16 K1a K2b K41 K42 K45 A01 A02 A04
XW 55-147 205/45R16 K1a K2b K41 K42 K45 A05 A08 A09
F377, 55-147 215/40R16 K1a K2b K41 K42 K45 A12 A15 A18
e11*93/81*0030*.. V16 S01
Rover 4..,-45, MG ZS 55-110 195/45R16 K42 R37 T80 T84 A01 A02 A04
RT, T 55-110 195/50R16 K42 R37 A05 A08 A09
H093, 55-110 205/45R16 K1a K2b K42 A12 A15 A18
e11*93/81*0014*.., 55-110 215/40R16 K1a K2b K42 B03 V16 S01
e11*2001/116*0014*. 74-130 205/50R16 K1a K2b K42 R67
Mini 55-147 195/55R16 K1a K1b K2b A01 A02 A04
Mini-N, UKL- 55-147 205/50R16 K1c K2b K41 K42 A05 A07 A08
C,/K,/L,/B-L 55-147 215/45R16 K1c K2b K42 A09 A12 A15
e1*2001/116*0343*..; 55-147 225/45R16 K1c K2b K41 K42 A18 B03 Car
e1*2007/46* 55-90 195/50R16 K1a K1b K2b Cbo Flh V16
0369-0371,0593*.. 55-90 205/45R16 K1a K1b K2b S03
- One, Cooper, -D/-S
- Clubman/Cabrio
Mini One, Cooper, -S 65-160 195/55R16 K1c K2a K2b K32 A01 A02 A04
Mini 65-160 205/50R16 K1c K2c K32 K42 K56 A05 A07 A08
e1*2001/116* 65-160 215/45R16 K1c K2c K32 K56 A09 A12 A15
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 5 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
0231*08-.. 65-160 215/50R16 K1c K2c K32 K42 K56 A18 Cbo Flh
- ab MJ 2007 65-160 225/45R16 K1c K2c K32 K42 K56 V16 S03
65-85 195/50R16 K1c K2a K2b R37
65-85 205/45R16 K1a K1b K2b
Mini One, Cooper, -S 55-160 195/55R16 K1c K2a K2b K32 A01 A02 A04
R50, Mini 55-160 205/50R16 K1c K2c K32 K42 K56 A05 A08 A09
e1*98/14*0168*.., 55-160 215/45R16 K1c K2c K32 K56 A12 A15 A18
e1*2001/116* 55-160 215/50R16 K1c K2c K32 K42 K56 Cbo Flh V16
0231*00-07 55-160 225/45R16 K1c K2c K32 K42 K56 S02
- bis MJ 2006 55-85 195/50R16 K1c K2a K2b R37
55-85 205/45R16 K1a K1b K2b
Mitsubishi Carisma 66 195/45R16 K42 T80 T84 A01 A02 A04
DAO 66 205/45R16 K2b K42 K44 K56 K90 A05 A08 A09
e4*93/81*0005*.., 66 215/40R16 K2b K42 K44 K56 K90 A12 A15 A18
e4*98/14*0005*.. B02 V16 S01
Mitsubishi Colt 50-103 195/45R16 K1a K2b K42 K44 K56 A01 A02 A04
CAO 50-103 205/45R16 K1a K2b K42 K44 K56 A05 A08 A09
G005 A12 A15 A18
B02 S01
Mitsubishi Lancer SW 50-83 195/45R16 K1a K2b K42 K44 K56 T80 T84 A01 A02 A04
CAOW, CAO 50-83 205/45R16 K1a K2b K42 K44 K56 A05 A08 A09
G230, A12 A15 A18
e1*96/79*0061*.. B02 S01
Proton 300/400 55-99 195/45R16 K1a K42 K45 K56 A01 A02 A04
C9.. 55-99 205/45R16 G01 K1c K2b K42 K45 K56 A05 A08 A09
e11*92/53, 93/81, A12 A15 A18
98/14*0002-04*.. B02 S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 6 von 9

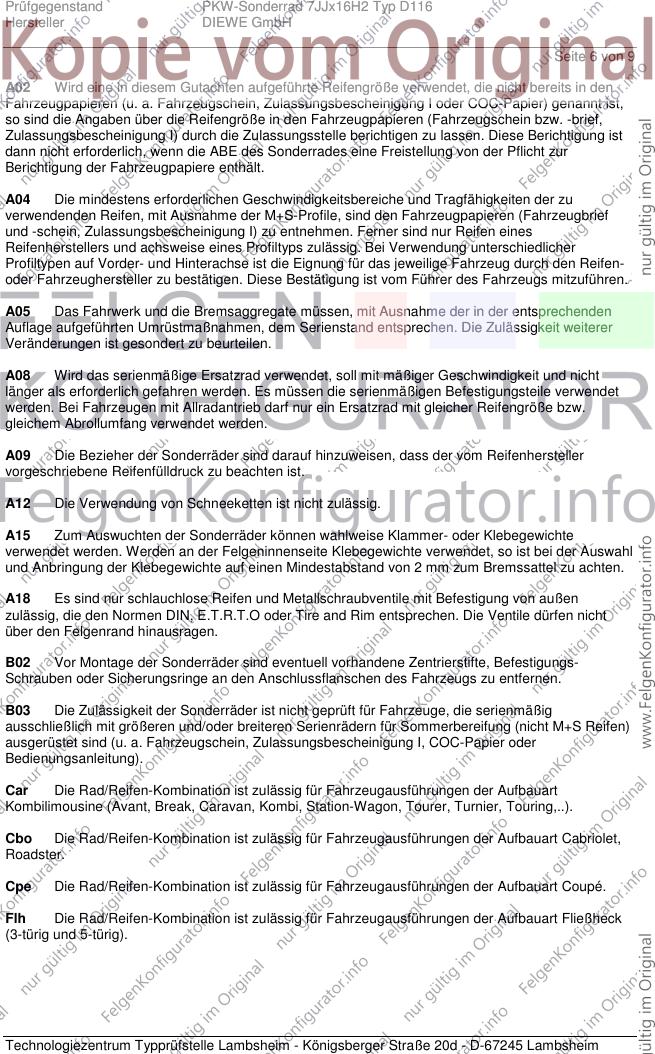

A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 7 von 9

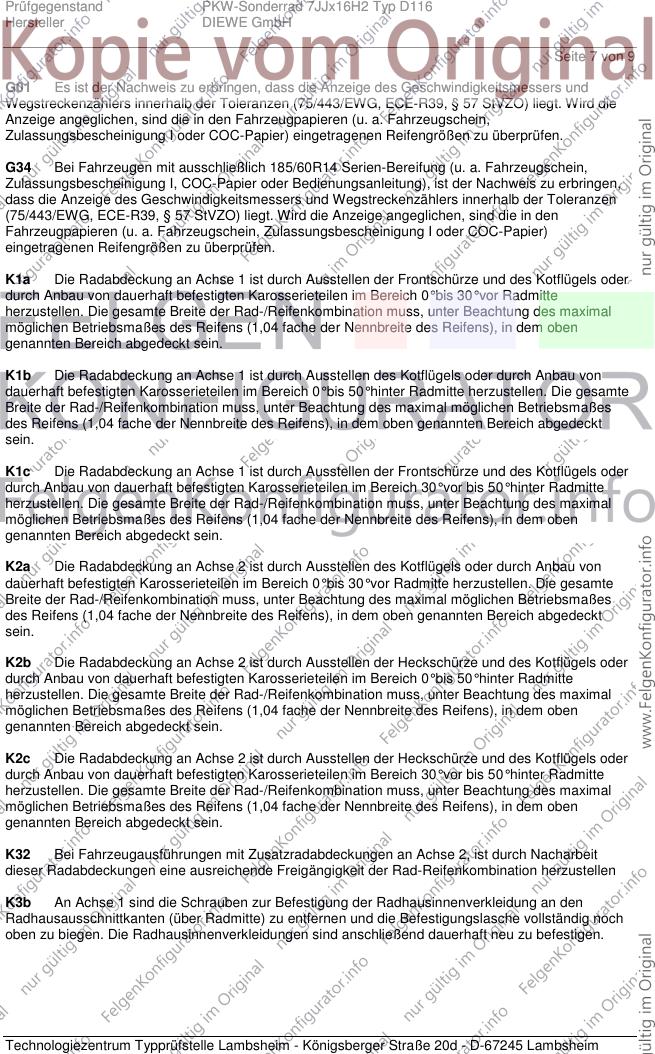

G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G34 Bei Fahrzeugen mit ausschließlich 185/60R14 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 8 von 9

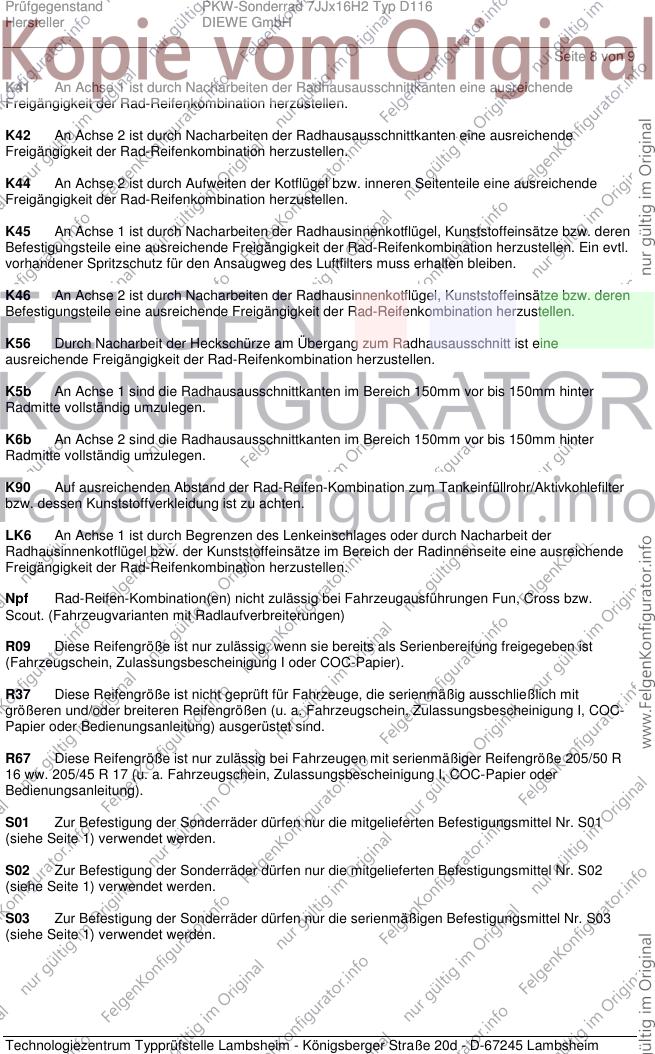

K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150mm vor bis 150mm hinter
Radmitte vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150mm vor bis 150mm hinter
Radmitte vollständig umzulegen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/50 R
16 ww. 205/45 R 17 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 9 von 9

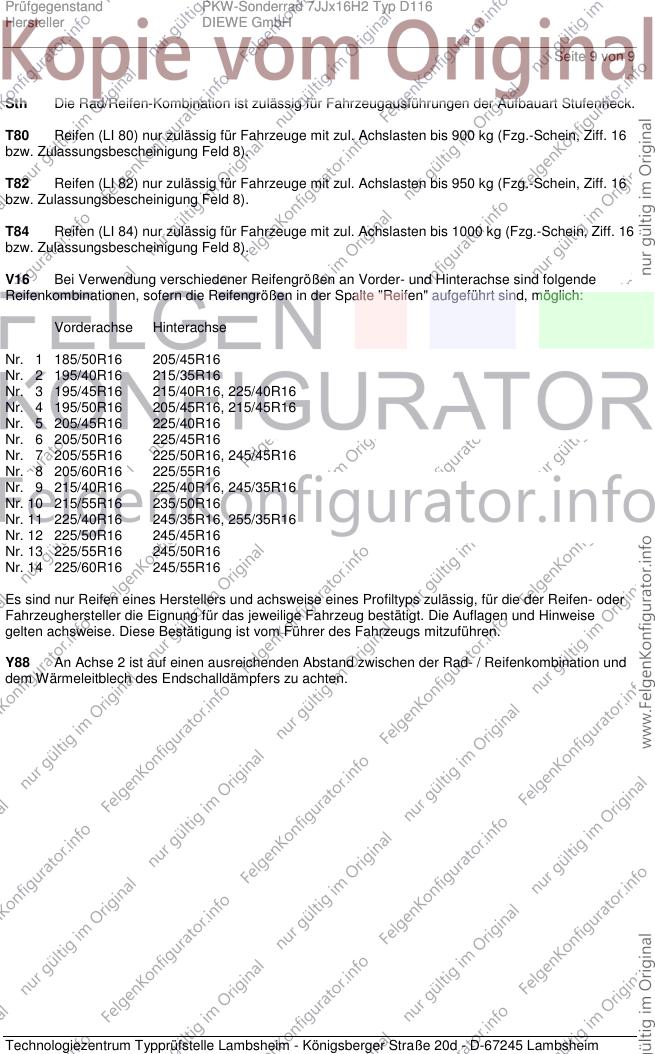

Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16, 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y88 An Achse 2 ist auf einen ausreichenden Abstand zwischen der Rad- / Reifenkombination und
dem Wärmeleitblech des Endschalldämpfers zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
