Kraftfahrt-Bundesamt
                                    DE-24932 Flensburg




               ALLGEMEINE BETRIEBSERLAUBNIS (ABE)


nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung vom 28.09.1988 (BGBl I S.1793)



Nummer der ABE:              48698*01



Gerät:                       Sonderräder für Personenkraftwagen
                             7 JJ x 16 H2


Typ:                         D116



Inhaber der ABE              DIEWE GmbH
und Hersteller:              DE-86510 Ried-Asbach




Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:

Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.

In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
                    Kraftfahrt-Bundesamt
                                  DE-24932 Flensburg



Nummer der ABE: 48698*01


- Anlage -


Nebenbestimmungen und Rechtsbehelfsbelehrung

Nebenbestimmungen

Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.



Rechtsbehelfsbelehrung

Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.




                
                    

                                                                                       

               
                          
                          
                          


              

                    
                       
                   
                

                         
                                                   
                                                                    
                                                      
                                                   
                           
                           
                           
                           
                           
                                      
                              
                           
                           
                           
                            
                             
                             
                             
                             
                             
                             
                         
                         
                         
                         
                         
                             



                 
           
       
                   
               
         
           









                
                    

                                                                                      




















           
                                        
                                       
                                       
                                       
                                       
                                       
                                     
                                       
                                       



            
                                  
                                 
                                 
                                 
                               



         
                              















                
                    

                                                                                        































                                                     
                                   
                                  
                                  
                                  
                                  
                                  
                                  
                                  
                                       
                                       
                                       
                              
                                                 
                          
                                                 
                             
                                                 
                             
                                                 
                             
                                                 
                             
                                                 








                
                    

                                                                                         





                             
                                                
                         
                                                
                         
                                                
                                       
                                 
                                
                                
                         
                                                
                         
                            
                                                    
                         
                                                
                                 
                            
                                                
                                  

















                                                           









                   
                       

                                                                                      

                  
                             
                             
                             

                 
                       
                          
                      
                   

                       
                                                 
                                                             
                                                
                              


                    
              
          
                      
                 
                 

             

                   
                                      
                                      









                    
                             
                             
                             
                             
                             

              









                   
                       

                                                                                   

                   
                                                              

                                             
                                                      
                                                                              
                                                                   
                                                     
                                                                                
                                                                           
                                                                   
                                                       
                                                             
                                             
                                                
                                 
                                           
                                                
                               
                                                                

                                                     
                                                                                
                                                               
                                                                 
                                                                                    
                                         
                                                                                
                                                               
                                                                 
                                               
                                                          
                                         
                                                               

                                         
                                      
                                    

                                                      
                                                         
                                                          
                                                                    
                                                                             

                                         
                                                 
                                  
                                                                










                  
                      

                                                                                       
                       
                                                                  

                                                            
                                                                  
                                           
                                                                                        
                                                
                                               
                               
                                             
                                                 
                                       
                                              
                         
                         
                         
                        
                                       
                                                                      
                                                                       
                                
                                                                                    
                                                                                  
                                                                       
                                
                                                                                   
                                                                                   
                                                                                        
                                      
                                              
                     
                                                                                        
                                                                                        
                                                        
                                                              
                                             
                                                                                        
                                                                                        
                                                        
                                                                  
                                           
                                                             
                                 
                                 
                             
                                          
                                                                          
                                                                       
                                                                                        









                   
                       

                                                                                         
                         
                                                                    

                                                        
                                                                    
                                                              
                                                                          
                                                                                           
                                            
                                                                 
                                                
                                                                        
                                                        
                                                                                       
                                                                         
                                                                          
                                                             
                                                                     
                                              
                                                                                           
                                                                
                                                                                       
                                                                                    
                                                                         

                                                          
                                                                     
                                              
                                                                                           
                                                
                                                       
                                      
                                                                       




     



 





 














                
                    

                                                                                         
 






 



 




 


   

 



 



 



 


 




   

 


   


 


   

   








                 
                     

                                                                                       
   



     


 




 





 
 




 





 





 





 





 


 


 








                 
                     

                                                                                      
 


 



 


 


 


 


   


    

    

 



    

 


 


    

   


   


   


   


   










                  
                      

                                                                                         
   


   


 


             

        
        
        
        
        
        
        
        
        
         
         
         
         
         





 


 





























                
                    

                                                                                    





                                                       









                             
                                 

                                                                                                   

                             
                                        
                                        
                                        

                            
                                  
                                     
                                 
                              

                                    
                                                              
                                                                          
                                                             
                                                             
              






                               
                         
                     
                                 
                            
                            

                        

                                  
                                                      
                                                      
                                                    
                                                    
                                                   









                               

                         









                    
                        

                                                                                     

                      
                                                                 

                                        
                                                    
                                     
                                                       
                                      
                                             
                                                           
                                  
                                                                                       
                              
                                               
                                                                  
                                                                   
                                       
                                                       
                                     
                                                
                                   
                                       
                                                  
                                     
                                
                                   
                                             
                                                  
                                    
                              
                              
                                                                                    
                                                                   
                                                                                       
                                                    
                                                     
                                                                  
                                                                                       
                                                
                                                 
                                                                            
                                                                            
                                          
                                                   
                                      
                                                    
                                   
                                                  
                                                       
                                  
                                                    
                                                    








                  
                      

                                                                                   
                    
                                                               

                                      
                                                                                  
                                                                                
                                                                                     
                                                           
                                        
                            
                            
                                              
                                                     
                                                                                
                                                                                     
                                     
                                                   
                                                                                
                                                                                     
                                                  
                                                    
                                  
                                  
                                                                    
                                   
                                      
                                          
                      
                                 
                                    
                                             
                              
                                                                                     
                                    
                                                                                  
                                                                   
                                                                    
                                                        
                                                             
                                                      
                                                 
                                 
                                 
                                                        
                                                                
                                                      
                                                                    
                                                       
                                                          
                                                                  











                 
                     

                                                                                  
                   
                                                              

                                
                                                                                
                                                                
                                                                         
                                
                                                                                
                                                                
                                                                          
                                   
                                               
                                                                
                                                                                    
                                 
                                          
                                                                     
                                                                

                                      
                                                
                                                                
                                                                                    
                                     
                                            
                                            
                                                                   

                                     
                                           
                                                                   
                                                                                    
                                          
                                                
                                                                
                                                                     

                                          
                                                
                                                                
                                                                    

                                               
                                                           
                                                                   
                                                                
                                                     
                                                    
                                         
                           
                                









                  
                      

                                                                                   
                    
                                                               

                                      
                                                 
                                                                 
                                                                                     
                                               
                                                 
                                    
                                                      
                                              
                                               
                                                 
                                    
                                                      
                                              
                                    
                                          
                              
                                   
                                                                                     
                                           
                                             
                                    
                                                  
                                 
                             
                                                                                  
                                                                   
                                                                   

                             
                                                                             
                                                                   
                                                                  

                                                        
                                                               
                                                                                
                                                 
                                                            
                                                                              
                                                                    
                                         
                                              
                                  
                                                                   
                                            
                               
                               
                                                                   
                                                                                     








                  
                      

                                                                                       
                        
                                                                   

                                       
                                             
                                 
                                                                                         
                                                           
                                                                   
                                           
                                          
                                   
                                                  
                                                            
                                                                        
                                                                                         
                                                                                         
                                                  
                                        
                                                    
                                                                               

                                       
                                              
                                    
                                    
                                 
                                           
                                                       
                                        
                                                         
                                                 
                                                             
                                                                      
                                                                                 





 




 














                
                    

                                                                                       

 






 



 




 


   

 



 



 


   

 



 


 



   


 


   

     








                 
                     

                                                                                        

 






 





 
 




 





 


 





 





 




 


 


 










                
                    

                                                                                      


 



 


   


 


 


 


 


 


 


 


 



  


 


 


 
    

 


 










                 
                     

                                                                                        


 


   


    

    

    

 


 



 


 


 


 


 


 


 


    

   


   


   


   









                  
                      

                                                                                        


   


   


   


 


             

        
        
        
        
        
        
        
        
        
         
         
         
         
         





 


             

        
        
        





   










                
                    

                                                                                      





































                                                            





GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 3 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                             PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                                 DIEWE GmbH

                                                                                                Seite 1 von 10

Auftraggeber                               DIEWE GmbH
                                           Haupstraße 19
                                           86510 Asbach/Ried
                                           QM-Nr. 49 02 0111103

Prüfgegenstand                             PKW-Sonderrad
Modell                                     D116
Typ                                        D116
Radgröße                                   7JJx16H2
Zentrierart                                Mittenzentrierung

Aus-          Kennzeichnung Rad/ Zentrierring              Lochzahl/          Einpress- Rad-    Abrollumfang
führung                                                    Lochkreis- (mm)/   tiefe     last    (mm)
                                                           Mittenloch-ø       (mm)      (kg)
                                                           (mm)
410035        D116 4/100 /                                 4/100/56,1         35        580     2000
              ZH-098-2 Ø63.5xØ56.1***
*** Zentrierring durch Einkleben fixiert



Kennzeichnungen
KBA-Nummer                                 48698
Herstellerzeichen                          DIEWE Wheels Germany
Radtyp und Ausführung                      D116 (s.o.)
Radgröße                                   7JJx16H2
Einpresstiefe                              ET (s.o.)
Herstelldatum                              Monat und Jahr

Befestigungsmittel

Nr.       Art der Befestigungsmittel          Bund             Anzugsmoment (Nm) Schaftlänge (mm)
S01       Mutter M12x1,5                      Kegel 60°        110               -
S02       Schraube M12x1,5                    Kegel 60°        110               24
S03       Serien-Schraube                     Kegel 60°        130               27
          M14x1,25

Prüfungen

Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlings-
prüfungen durchgeführt.

Verwendungsbereich

Hersteller                                 Honda, Kia, MG Rover, Mini/BMW, Mitsubishi, Proton

Spurverbreiterung                          innerhalb 2%




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 3 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                    DIEWE GmbH

                                                                                Seite 2 von 10

Handelsbezeichnung    kW-Bereich   Reifen       Reifenbezogene Auflagen und       Auflagen und
Fahrzeug-Typ                                    Hinweise                          Hinweise
ABE/EWG-Nr.
Honda Civic           55,66        195/45R16    K1c K2b K42                       A01 A02 A04
EC8, EC9              55,66        205/45R16    G01 K1c K2b K42 LK6               A05 A08 A09
E716, E717            55,66        215/40R16    K1c K2b K42 LK6                   A12 A15 A18
                                                                                  V16 S01
Honda Civic           66-81        195/45R16    K1c K2b K42                       A01 A02 A04
ED2, ED4, ED7         66-81        205/45R16    G01 K1c K2b K42 LK6               A05 A08 A09
E713, E714, E718      66-81        215/40R16    K1c K2b K42 LK6                   A12 A15 A18
                                                                                  V16 S01
Honda Civic           66-90        195/45R16    K1c K2b K42                       A01 A02 A04
ED3, ED6              66-90        205/45R16    G01 K1c K2b K42 LK6               A05 A08 A09
E965, F311, F180      66-90        215/40R16    K1c K2b K42 LK6                   A12 A15 A18
                                                                                  V16 S01
Honda Civic           91-96        195/45R16    K1c K2b K42                       A01 A02 A04
ED9                   91-96        205/45R16    G01 K1c K2b K42 LK6               A05 A08 A09
E715                  91-96        215/40R16    K1c K2b K42 LK6                   A12 A15 A18
                                                                                  V16 S01
Honda Civic           80-81        195/45R16    K1a K2b K42 T80                   A01 A02 A04
EE4                   80-81        205/45R16    G01 K1a K2b K42                   A05 A08 A09
E803                  80-81        215/40R16    K1a K2b K42                       A12 A15 A18
                                                                                  V16 S01
Honda Civic           110          195/45R16    K1a K2b K42 T80                   A01 A02 A04
EE8, EE9              110          205/45R16    K1a K2b K42                       A05 A08 A09
F468, F469            110          215/40R16    K1a K2b K42                       A12 A15 A18
                                                                                  V16 S01
Honda Civic           55-66        195/45R16    K1c K2b K41 K42 K56 T80           A01 A02 A04
EG3, EG4, EG8         55-66        205/45R16    G01 K1c K2b K41 K42 K56           A05 A08 A09
F876, F877, F875      55-66        215/40R16    K1c K2b K41 K42 K56               A12 A15 A18
                                                                                  V16 S01
Honda Civic           92           195/45R16    K1c K2b K41 K42 K56 T80           A01 A02 A04
EG5                   92           205/45R16    G01 K1c K2b K41 K42 K56           A05 A08 A09
F878                  92           215/40R16    K1c K2b K41 K42 K56               A12 A15 A18
                                                                                  V16 S01
Honda Civic           118          195/45R16    K1c K2b K41 K42 K56               A01 A02 A04
EG6, EG9              118          205/45R16    K1c K2b K41 K42 K56               A05 A08 A09
F879, F884            118          215/40R16    K1c K2b K41 K42 K56               A12 A15 A18
                                                                                  V16 S01
Honda Civic           92           195/45R16    K1c K2b K41 K42 K56 T80           A01 A02 A04
EH6, EH9              92           205/45R16    G01 K1c K2b K41 K42 K56           A05 A08 A09
F883, G070,           92           215/40R16    K1c K2b K41 K42 K56               A12 A15 A18
e6*93/81*0016*..                                                                  V16 Y88 S01
Honda Civic           74,92        195/45R16    K1c K2b K41 K42 K56 T80           A01 A02 A04
EJ1, EJ2              74,92        205/45R16    G01 K1c K2b K41 K42 K56           A05 A08 A09
G623, G624            74,92        215/40R16    K1c K2b K41 K42 K56               A12 A15 A18
                                                                                  V16 S01
Honda Civic           77,92        195/45R16    K1a K2b K41 K42 K56               A01 A02 A04
EJ6, EJ8              77,92        205/45R16    G01 K1a K2b K41 K42 K45 K56       A05 A08 A09
e6*93/81*0013*..,     77,92        215/40R16    K1a K2b K41 K42 K45 K56           A12 A15 A18
e6*93/81*0014                                                                     V16 S01




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 3 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                    DIEWE GmbH

                                                                                Seite 3 von 10
Handelsbezeichnung    kW-Bereich   Reifen       Reifenbezogene Auflagen und       Auflagen und
Fahrzeug-Typ                                    Hinweise                          Hinweise
ABE/EWG-Nr.
Honda Civic           55-66        195/45R16    K1a K2b K41 K42 K56 T80           A01 A02 A04
EJ9                   55-66        205/45R16    G01 K1a K2b K41 K42 K45 K56       A05 A08 A09
e6*93/81*0006*..      55-66        215/40R16    K1a K2b K41 K42 K45 K56           A12 A15 A18
                                                                                  V16 S01
Honda Civic           84           195/45R16    K1a K2b K41 K42 K56 T80           A01 A02 A04
EK1, EK3              84           205/45R16    G01 K1a K2b K41 K42 K45 K56       A05 A08 A09
e6*93/81*0008*..,     84           215/40R16    K1a K2b K41 K42 K45 K56           A12 A15 A18
e6*93/81*0007*..                                                                  V16 S01
Honda Civic           118          195/45R16    K1a K2b K41 K42 K56 T80           A01 A02 A04
EK4                   118          205/45R16    K1a K2b K41 K42 K45 K56           A05 A08 A09
e6*93/81*0009*..      118          215/40R16    K1a K2b K41 K42 K45 K56           A12 A15 A18
                                                                                  V16 S01
Honda Civic           66-81        195/50R16    R37                               A02 A04 A05
EP1, -2, -4           66-81        205/50R16    A01 K2b K42                       A08 A09 A12
e11*98/14*                                                                        A15 A18 Flh
0173,0174,0188*..                                                                 S01
Honda Civic           66-81        195/50R16    R37                               A02 A04 A05
EU5,-6,-7,-8,-9       66-81        205/50R16    A01 K1a K2b K42                   A08 A09 A12
e11*98/14*                                                                        A15 A18 Flh
0158-0161,0189*..                                                                 S01
Honda Civic           55-66        195/45R16    K1a K2b K41 K42 K56 T80           A01 A02 A04
MA8, MA9              55-66        205/45R16    G01 K1a K2b K41 K42 K45 K56       A05 A08 A09
G916, G917            55-66        215/40R16    K1a K2b K41 K42 K45 K56           A12 A15 A18
e11*93/81*                                                                        V16 S01
0018,0022*
Honda Civic           83           205/45R16    G01 K1a K2b K41 K42 K45 K56       A01 A02 A04
MB1                   83-93        195/45R16    K1a K2b K41 K42 K56 T80           A05 A08 A09
G918,                 83-93        215/40R16    K1a K2b K41 K42 K45 K56 T82       A12 A15 A18
e11*93/81*0023*..     93           205/45R16    K1a K2b K41 K42 K45 K56           V16 S01
Honda Civic           55-92        195/45R16    K1a K2b K42 K45 T80               A01 A02 A04
MB2, MB3, MB4         55-92        205/45R16    G34 K1a K2b K42 K45               A05 A08 A09
e11*96/27*            55-92        215/40R16    K1a K2b K42 K45                   A12 A15 A18
0067,0068,0069*..                                                                 V16 S01
Honda Civic           63-77        195/45R16    K1a K2b K42 K45 T84               A01 A02 A04
MB7                   63-77        205/45R16    G34 K1a K2b K42 K45               A05 A08 A09
e11*96/27*0071*..     63-77        215/40R16    K1a K2b K42 K45                   A12 A15 A18
                                                                                  V16 S01
Honda Civic Aerod.    55,66,84     195/45R16    K1a K2b K42 K45                   A01 A02 A04
MB8, MB9              55,66,84     205/45R16    G34 K1a K2b K42 K45               A05 A08 A09
e11*96/79*0087*..,    55,66,84     215/40R16    K1a K2b K42 K45                   A12 A15 A18
e11*96/79*0088*..                                                                 V16 S01
Honda Civic Aerod.    85-92        195/45R16    K1a K2b K42 K45                   A01 A02 A04
MC1                   85-92        205/45R16    G01 K1a K2b K42 K45               A05 A08 A09
e11*96/79*0089*..     85-92        215/40R16    K1a K2b K42 K45                   A12 A15 A18
                                                                                  V16 S01
Honda Civic Aerod.    74-77        195/45R16    K1a K2b K42 K45 T84               A01 A02 A04
MC3                   74-77        205/45R16    K1a K2b K42 K45                   A05 A08 A09
e11*96/79*0091*..     74-77        215/40R16    K1a K2b K42 K45                   A12 A15 A18
                                                                                  V16 S01




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 3 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                    PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                        DIEWE GmbH

                                                                                 Seite 4 von 10
Handelsbezeichnung      kW-Bereich     Reifen      Reifenbezogene Auflagen und     Auflagen und
Fahrzeug-Typ                                       Hinweise                        Hinweise
ABE/EWG-Nr.
Honda Civic CRX         118            195/45R16   K1c K2b K41 K42 K56             A01 A02 A04
EG2                     118            205/45R16   K1c K2b K41 K42 K56             A05 A08 A09
G069,                   118            215/40R16   K1c K2b K41 K42 K56             A12 A15 A18
e6*93/81*0017*..                                                                   V16 Y88 S01
Honda Civic Coupé       118            195/45R16   K1a K2b K41 K42 K56             A01 A02 A04
EM1                     118            205/45R16   K1a K2b K41 K42 K45 K56         A05 A08 A09
e6*93/81*0060*..        118            215/40R16   K1a K2b K41 K42 K45 K56         A12 A15 A18
                                                                                   V16 S01
Honda Civic Coupé       88-92          195/50R16   R37                             A02 A04 A05
EM2                     88-92          205/50R16   A01 K2b K42                     A08 A09 A12
e6*98/14*0080*..                                                                   A15 A18 Cpe
                                                                                   S01
Honda Concerto          66-90          195/45R16   K1a K2b K41 K42 K45             A01 A02 A04
HW                      66-90          205/45R16   K1a K2b K41 K42 K45             A05 A08 A09
F340                    66-90          215/40R16   K1a K2b K41 K42 K45             A12 A15 A18
                                                                                   V16 S01
Honda Jazz              57,61          195/45R16   K1c K2b K42 K56                 A01 A02 A04
GD1,GD5,GE2,GE3         57,61          205/45R16   K1c K2b K42 K56                 A05 A08 A09
e6*98/14*0088,87*..,    57,61          215/40R16   K1c K2b K42 K56                 A12 A15 A18
e6*2001/116*0101*..,                                                               V16 S01
e6*2001/116*0102*..
Honda Jazz              66, 73         205/45R16   K1c K2b K3b K5b K6b             A01 A02 A04
GE6,GG1,-2,-3,-5,-6                                                                A05 A08 A09
e6*2007/46*                                                                        A12 A15 A18
0010, 0011, 0013,                                                                  S01
0014, 0015,0016*..
- ab MJ 2011
Honda Jazz              66, 73         205/45R16   K1c K2b K3b K5b K6b             A01 A02 A04
GE6,GG1,-2,-3,-5,-6                                                                A05 A08 A09
e6*2001/116*                                                                       A12 A15 A18
0125, 0126, 0127,                                                                  S01
0128, 0131, 0132*..
Kia Sephia              59-82          195/45R16   K1c K42 K56                     A01 A02 A04
FA                      59-82          205/45R16   G01 K1c K42 K56                 A05 A08 A09
G485,                                                                              A12 A15 A18
e13*95/54*0021*..                                                                  S01
Kia Sephia, Shuma       65-84,3        195/45R16   K42                             A01 A02 A04
FB                      65-84,3        195/50R16   K42                             A05 A08 A09
e4*96/27*0024*..,       65-84,3        205/45R16   K42 K56                         A12 A15 A18
e4*98/14*0024*..        65-84,3        215/40R16   K1c K2c K42 K46 K56             Flh Sth V16
- Shuma I/II, Spectra                                                              S01
Rover 2..,-25,MG ZR     55-107         195/45R16   K1a K2b K42 K56 R37 T80 T84     A01 A02 A04
RF, F                   55-107         205/45R16   K1a K2b K42 K56                 A05 A08 A09
H224,                   55-107         215/40R16   K1a K2b K42 K56                 A12 A15 A18
e11*93/81,              55-118         205/50R16   K1a K2b K42 K56 R09             B03 Npf V16
2001/116*0016*..                                                                   S01
Rover 2../4..           55-147         195/45R16   K1a K2b K41 K42 K45             A01 A02 A04
XW                      55-147         205/45R16   K1a K2b K41 K42 K45             A05 A08 A09
F377,                   55-147         215/40R16   K1a K2b K41 K42 K45             A12 A15 A18
e11*93/81*0030*..                                                                  V16 S01




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 3 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                   Seite 5 von 10
Handelsbezeichnung     kW-Bereich    Reifen      Reifenbezogene Auflagen und         Auflagen und
Fahrzeug-Typ                                     Hinweise                            Hinweise
ABE/EWG-Nr.
Rover 4..,-45, MG ZS   55-110        195/45R16   K42 R37 T80 T84                      A01 A02 A04
RT, T                  55-110        195/50R16   K42 R37                              A05 A08 A09
H093,                  55-110        205/45R16   K1a K2b K42                          A12 A15 A18
e11*93/81*0014*..,     55-110        215/40R16   K1a K2b K42                          B03 V16 S01
e11*2001/116*0014*.    74-130        205/50R16   K1a K2b K42 R67
Mini                   55-147        195/55R16   K1a K1b K2b                          A01 A02 A04
Mini-N, UKL-           55-147        205/50R16   K1c K2b K41 K42                      A05 A07 A08
C,/K,/L,/B-L           55-147        215/45R16   K1c K2b K42                          A09 A12 A15
e1*2001/116*0343*..;   55-147        225/45R16   K1c K2b K41 K42                      A18 B03 Car
e1*2007/46*            55-90         195/50R16   K1a K1b K2b                          Cbo Flh V16
0369-0371,0593*..      55-90         205/45R16   K1a K1b K2b                          S03
- One, Cooper, -D/-S
- Clubman/Cabrio
Mini One, Cooper, -S   65-160        195/55R16   K1c K2a K2b K32                      A01 A02 A04
Mini                   65-160        205/50R16   K1c K2c K32 K42 K56                  A05 A07 A08
e1*2001/116*           65-160        215/45R16   K1c K2c K32 K56                      A09 A12 A15
0231*08-..             65-160        215/50R16   K1c K2c K32 K42 K56                  A18 Cbo Flh
- ab MJ 2007           65-160        225/45R16   K1c K2c K32 K42 K56                  V16 S03
                       65-85         195/50R16   K1c K2a K2b R37
                       65-85         205/45R16   K1a K1b K2b
Mini One, Cooper, -S   55-160        195/55R16   K1c K2a K2b K32                      A01 A02 A04
R50, Mini              55-160        205/50R16   K1c K2c K32 K42 K56                  A05 A08 A09
e1*98/14*0168*..,      55-160        215/45R16   K1c K2c K32 K56                      A12 A15 A18
e1*2001/116*           55-160        215/50R16   K1c K2c K32 K42 K56                  Cbo Flh V16
0231*00-07             55-160        225/45R16   K1c K2c K32 K42 K56                  S02
- bis MJ 2006          55-85         195/50R16   K1c K2a K2b R37
                       55-85         205/45R16   K1a K1b K2b
Mitsubishi Carisma     66            195/45R16   K42 T80 T84                          A01 A02 A04
DAO                    66            205/45R16   K2b K42 K44 K56 K90                  A05 A08 A09
e4*93/81*0005*..,      66            215/40R16   K2b K42 K44 K56 K90                  A12 A15 A18
e4*98/14*0005*..                                                                      B02 V16 S01
Mitsubishi Colt        50-103        195/45R16   K1a K2b K42 K44 K56                  A01 A02 A04
CAO                    50-103        205/45R16   K1a K2b K42 K44 K56                  A05 A08 A09
G005                                                                                  A12 A15 A18
                                                                                      B02 S01
Mitsubishi Lancer SW   50-83         195/45R16   K1a K2b K42 K44 K56 T80 T84          A01 A02 A04
CAOW, CAO              50-83         205/45R16   K1a K2b K42 K44 K56                  A05 A08 A09
G230,                                                                                 A12 A15 A18
e1*96/79*0061*..                                                                      B02 S01
Proton 300/400         55-99         195/45R16   K1a K42 K45 K56                      A01 A02 A04
C9..                   55-99         205/45R16   G01 K1c K2b K42 K45 K56              A05 A08 A09
e11*92/53, 93/81,                                                                     A12 A15 A18
98/14*0002-04*..                                                                      B02 S01


Auflagen und Hinweise

A01     Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.


Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 3 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                 PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                     DIEWE GmbH

                                                                                      Seite 6 von 10

A02     Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.

A04      Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.

A05     Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.

A08     Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.

A09    Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.

A12    Die Verwendung von Schneeketten ist nicht zulässig.

A15    Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.

A18     Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.

B02    Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.

B03     Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).

Car    Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).

Cbo    Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.

Cpe    Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.

Flh      Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).



Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 3 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                        Seite 7 von 10

G01    Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.

G34     Bei Fahrzeugen mit ausschließlich 185/60R14 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.

K1a    Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K1b     Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.

K1c    Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K2a     Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.

K2b    Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K2c    Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K32     Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen

K3b    An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.



Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 3 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                 PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                     DIEWE GmbH

                                                                                       Seite 8 von 10

K41    An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

K42    An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

K44    An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

K45     An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.

K46     An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.

K56     Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.

K5b    An Achse 1 sind die Radhausausschnittkanten im Bereich 150mm vor bis 150mm hinter
Radmitte vollständig umzulegen.

K6b    An Achse 2 sind die Radhausausschnittkanten im Bereich 150mm vor bis 150mm hinter
Radmitte vollständig umzulegen.

K90    Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.

LK6    An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

Npf     Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)

R09    Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).

R37     Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.

R67    Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/50 R
16 ww. 205/45 R 17 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).

S01     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.

S02     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.

S03     Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.



Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 3 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                         Seite 9 von 10


Sth      Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.

T80    Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T82    Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T84    Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

V16    Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:

         Vorderachse    Hinterachse

Nr. 1    185/50R16      205/45R16
Nr. 2    195/40R16      215/35R16
Nr. 3    195/45R16      215/40R16, 225/40R16
Nr. 4    195/50R16      205/45R16, 215/45R16
Nr. 5    205/45R16      225/40R16
Nr. 6    205/50R16      225/45R16
Nr. 7    205/55R16      225/50R16, 245/45R16
Nr. 8    205/60R16      225/55R16
Nr. 9    215/40R16      225/40R16, 245/35R16
Nr. 10   215/55R16      235/50R16
Nr. 11   225/40R16      245/35R16, 255/35R16
Nr. 12   225/50R16      245/45R16
Nr. 13   225/55R16      245/50R16
Nr. 14   225/60R16      245/55R16

Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.

Y88   An Achse 2 ist auf einen ausreichenden Abstand zwischen der Rad- / Reifenkombination und
dem Wärmeleitblech des Endschalldämpfers zu achten.



Prüfort und Prüfdatum

Die Verwendungsprüfung fand am 26. August 2011 in Lambsheim statt.


Hinweise zum Sonderrad

Die Befestigung der Zentrierringe im Sonderrad erfolgt durch Einkleben durch den Radhersteller. Die
Eignung des Klebers (Loctite 5970) für diesen Anwendungsfall wurde von der Firma Diewe Gmbh
bestätigt.




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 3 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                 PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                     DIEWE GmbH

                                                                                     Seite 10 von 10




Prüfergebnis

Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.

Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.

Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Januar 2011.

Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96


Lambsheim, 26. August 2011




Bohlander                                                                    00169833.DOC




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 4 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                             PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                                 DIEWE GmbH

                                                                                               Seite 1 von 6

Auftraggeber                               DIEWE GmbH
                                           Haupstraße 19
                                           86510 Asbach/Ried
                                           QM-Nr. 49 02 0111103

Prüfgegenstand                             PKW-Sonderrad
Modell                                     D116
Typ                                        D116
Radgröße                                   7JJx16H2
Zentrierart                                Mittenzentrierung

Aus-          Kennzeichnung Rad/ Zentrierring              Lochzahl/          Einpress- Rad-   Abrollumfang
führung                                                    Lochkreis- (mm)/   tiefe     last   (mm)
                                                           Mittenloch-ø       (mm)      (kg)
                                                           (mm)
410035        D116 4/100 /                                 4/100/57,1         35       580     2000
              ZH-098-3 Ø63.5xØ57.1***
*** Zentrierring durch Einkleben fixiert



Kennzeichnungen
KBA-Nummer                                 48698
Herstellerzeichen                          DIEWE Wheels Germany
Radtyp und Ausführung                      D116 (s.o.)
Radgröße                                   7JJx16H2
Einpresstiefe                              ET (s.o.)
Herstelldatum                              Monat und Jahr

Befestigungsmittel

Nr.       Art der Befestigungsmittel          Bund             Anzugsmoment (Nm) Schaftlänge (mm)
S01       Schraube M12x1,5                    Kegel 60°        110               24

Prüfungen

Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlings-
prüfungen durchgeführt.

Verwendungsbereich

Hersteller                                 Seat
                                           Volkswagen

Spurverbreiterung                          innerhalb 2%




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 4 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                    Seite 2 von 6

Handelsbezeichnung     kW-Bereich    Reifen      Reifenbezogene Auflagen und          Auflagen und
Fahrzeug-Typ                                     Hinweise                             Hinweise
ABE/EWG-Nr.
Seat Arosa             37-74         195/40R16   T76                                  A02 A04 A05
6H, 6HS                37-74         195/45R16   A01 G01 K25 K2b K42                  A08 A09 A12
e1*95/54*,             37-74         215/40R16   A01 G01 K25 K2b K42                  A15 A18 V16
98/14*0049*..,                                                                        S01
e9*98/14*0037*..
Seat Cordoba           44-95         195/45R16   T80                                  A01 A02 A04
6K/C                   44-95         205/45R16   K41 K56 L02                          A05 A08 A09
G613                   44-95         215/40R16   K1a K41 K56 L02                      A12 A15 A18
                                                                                      K42 V16 S01
Seat Cordoba/Ibiza     37-115        195/45R16   T80                                  A02 A04 A05
6K                     37-115        205/45R16   A01 K41 K42 K56 L02                  A08 A09 A12
e9*93/81*0001*..,      37-115        215/40R16   A01 K1c K41 K42 K56 L02              A15 A18 Car
e9*98/14*0001*..                                                                      Flh Sth V16
                                                                                      S01
Seat Ibiza             33-110        195/45R16   T80                                  A01 A02 A04
6K                     33-110        205/45R16   K41 K56 L02                          A05 A08 A09
G406                   33-110        215/40R16   K1a K41 K56 L02                      A12 A15 A18
                                                                                      K42 V16 S01
VW Corrado             79-118        195/45R16   K1a K2b K42 K45 R37 T80              A01 A02 A04
53I                    79-118        205/45R16   K1a K2b K42 K45                      A05 A08 A09
E664, /1               79-118        215/40R16   K1a K2b K42 K45                      A12 A15 A18
                                                                                      V16 S01
VW Golf (III), Vento   40-85         195/45R16   K1a K42 K56 T80 T84                  A01 A02 A04
1E, 1E..., 1H, 1H...   40-85         205/45R16   K1a K42 K56 T83 T87                  A05 A08 A09
F804,894, G156,407,    40-85         215/40R16   K1a K42 K56 T82 T86                  A12 A15 A18
e1*93/81*0004*,                                                                       V16 S01
e1*96/79*0068*,
e1*96/79*0070*,
e1*98/14*0070*
VW Polo                33-92         195/40R16   K42 T76                              A01 A02 A04
6N                     33-92         195/45R16   G01 K42 K45                          A05 A08 A09
G774,                  33-92         215/40R16   G01 K1a K2b K41 K42 K45 K46 K56      A12 A15 A18
e1*96/79*0069*..,                                L02                                  K56 V16 S01
e1*98/14*0069*..
VW Polo, P. Classic    40-81         195/45R16   T80                                  A01 A02 A04
6KV                    40-81         215/40R16   K1c K41 K56                          A05 A08 A09
H249,                                                                                 A12 A15 A18
e9*93/81*0008*..,                                                                     Car K42 Sth
e9*98/14*0008*..                                                                      V16 S01


Auflagen und Hinweise

A01     Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 4 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                 PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                     DIEWE GmbH

                                                                                        Seite 3 von 6

A02     Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.

A04      Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.

A05     Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.

A08     Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.

A09    Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.

A12    Die Verwendung von Schneeketten ist nicht zulässig.

A15    Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.

A18     Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.

Car    Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).

Flh      Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).

G01    Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.

K1a    Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 4 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                          Seite 4 von 6

K1c    Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K25    Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.

K2b    Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K41    An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

K42    An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

K45     An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.

K46     An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.

K56     Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.

L02    Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.

R37     Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.

S01     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.

Sth     Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.

T76    Reifen (LI 76) nur zulässig für Fahrzeuge mit zul. Achslast bis 800 kg (Fzg.-Schein, Ziff.16
bzw. Zulassungsbescheinigung Feld 8).

T80    Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T82    Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T83    Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).



Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 4 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                          Seite 5 von 6


T84    Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T86    Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T87    Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).

V16    Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:

         Vorderachse    Hinterachse

Nr. 1    185/50R16      205/45R16
Nr. 2    195/40R16      215/35R16
Nr. 3    195/45R16      215/40R16, 225/40R16
Nr. 4    195/50R16      205/45R16, 215/45R16
Nr. 5    205/45R16      225/40R16
Nr. 6    205/50R16      225/45R16
Nr. 7    205/55R16      225/50R16, 245/45R16
Nr. 8    205/60R16      225/55R16
Nr. 9    215/40R16      225/40R16, 245/35R16
Nr. 10   215/55R16      235/50R16
Nr. 11   225/40R16      245/35R16, 255/35R16
Nr. 12   225/50R16      245/45R16
Nr. 13   225/55R16      245/50R16
Nr. 14   225/60R16      245/55R16

Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.

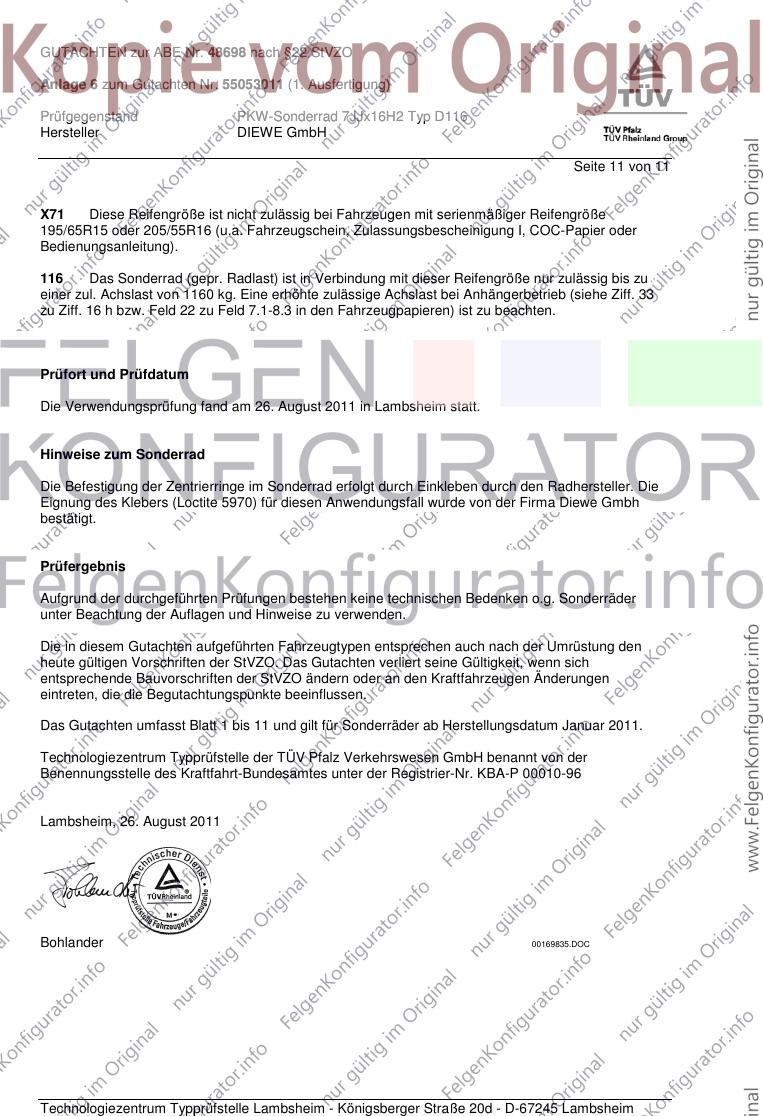

Prüfort und Prüfdatum

Die Verwendungsprüfung fand am 26. August 2011 in Lambsheim statt.


Hinweise zum Sonderrad

Die Befestigung der Zentrierringe im Sonderrad erfolgt durch Einkleben durch den Radhersteller. Die
Eignung des Klebers (Loctite 5970) für diesen Anwendungsfall wurde von der Firma Diewe Gmbh
bestätigt.




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 4 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                 PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                     DIEWE GmbH

                                                                                        Seite 6 von 6

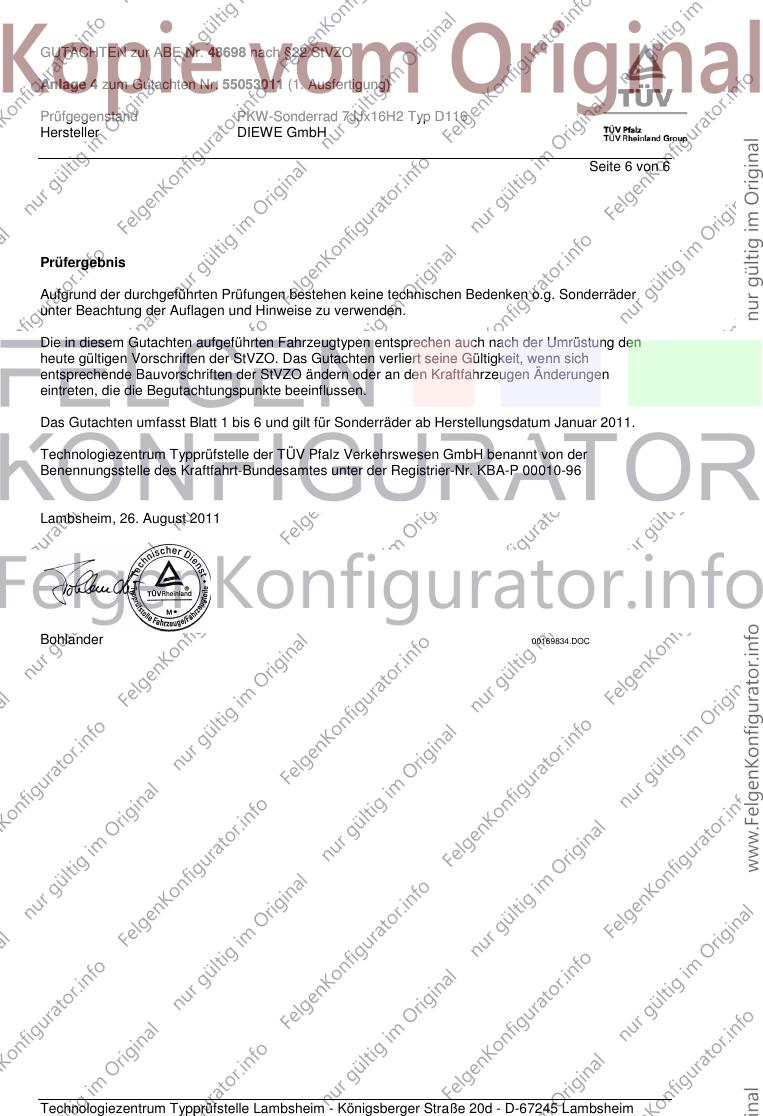

Prüfergebnis

Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.

Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.

Das Gutachten umfasst Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum Januar 2011.

Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96


Lambsheim, 26. August 2011




Bohlander                                                                    00169834.DOC




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 5 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                             PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                                 DIEWE GmbH

                                                                                               Seite 1 von 5

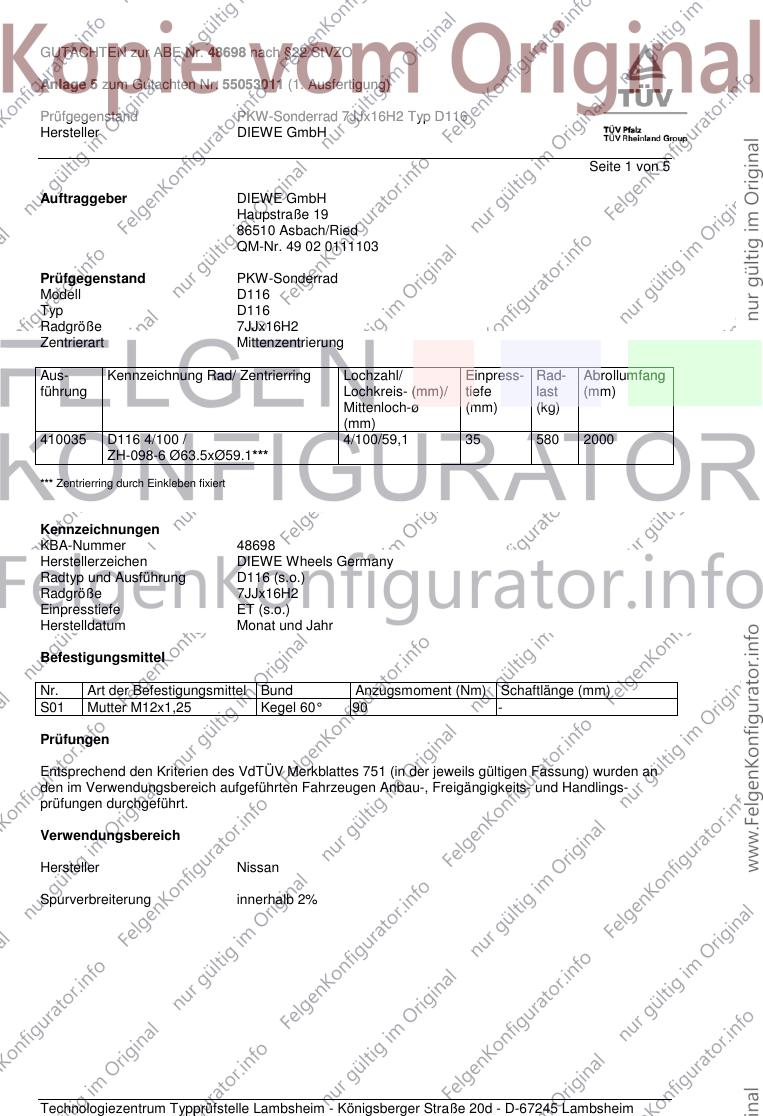

Auftraggeber                               DIEWE GmbH
                                           Haupstraße 19
                                           86510 Asbach/Ried
                                           QM-Nr. 49 02 0111103

Prüfgegenstand                             PKW-Sonderrad
Modell                                     D116
Typ                                        D116
Radgröße                                   7JJx16H2
Zentrierart                                Mittenzentrierung

Aus-          Kennzeichnung Rad/ Zentrierring              Lochzahl/          Einpress- Rad-   Abrollumfang
führung                                                    Lochkreis- (mm)/   tiefe     last   (mm)
                                                           Mittenloch-ø       (mm)      (kg)
                                                           (mm)
410035        D116 4/100 /                                 4/100/59,1         35       580     2000
              ZH-098-6 Ø63.5xØ59.1***
*** Zentrierring durch Einkleben fixiert



Kennzeichnungen
KBA-Nummer                                 48698
Herstellerzeichen                          DIEWE Wheels Germany
Radtyp und Ausführung                      D116 (s.o.)
Radgröße                                   7JJx16H2
Einpresstiefe                              ET (s.o.)
Herstelldatum                              Monat und Jahr

Befestigungsmittel

Nr.       Art der Befestigungsmittel          Bund             Anzugsmoment (Nm) Schaftlänge (mm)
S01       Mutter M12x1,25                     Kegel 60°        90                -

Prüfungen

Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlings-
prüfungen durchgeführt.

Verwendungsbereich

Hersteller                                 Nissan

Spurverbreiterung                          innerhalb 2%




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 5 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                        Seite 2 von 5

Handelsbezeichnung     kW-Bereich    Reifen        Reifenbezogene Auflagen und           Auflagen und
Fahrzeug-Typ                                       Hinweise                              Hinweise
ABE/EWG-Nr.
Nissan 100NX           66-105        195/45R16     K1a K45 T80 T84                       A01 A02 A04
B13                    66-105        205/45R16     G50 K1a K45                           A05 A08 A09
F673                   66-105        215/40R16     K1a K45                               A12 A15 A18
                                                                                         V16 S01
Nissan Almera          55 Diesel     195/50R16                                           A02 A04 A05
N15                    55 Diesel     215/45R16     A01 K1a K45                           A08 A09 A12
e1*93/81*0025*..       55,64 Otto    195/45R16                                           A15 A18 V16
                       55-105        205/45R16                                           S01
                       55-105        215/40R16
                       66-105        195/50R16
                       66-105        215/45R16     A01 K1a K45
                       66-105        225/40R16     A01 K1a K45 R70
Nissan Micra           40-60         195/40R16     K42 K56                               A01 A02 A04
K11                    40-60         215/40R16     G01 K1c K2c K42 K45 K56               A05 A08 A09
G220,                                                                                    A12 A15 A18
e11*93/81*0021*..                                                                        L02 S01
Nissan Sunny           55-105        195/45R16     K42 T80 T84                           A01 A02 A04
N14                    55-105        215/40R16     K1a K42                               A05 A08 A09
F666                                                                                     A12 A15 A18
                                                                                         L02 V16 S01
Nissan Sunny           40-66         195/45R16     K1a K42 K56                           A01 A02 A04
Y10                                                                                      A05 A08 A09
F727,                                                                                    A12 A15 A18
e1*93/81*0026*..                                                                         L02 S01


Auflagen und Hinweise

A01     Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.

A02     Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.

A04      Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.

A05     Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.



Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 5 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                 PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                     DIEWE GmbH

                                                                                       Seite 3 von 5

A08     Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.

A09    Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.

A12    Die Verwendung von Schneeketten ist nicht zulässig.

A15    Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.

A18     Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.

G01    Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.

G50     Ist die Reifengröße 165/70R14 oder 175/65R14 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.

K1a    Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K1c    Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K2c    Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K42    An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

K45     An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.



Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 5 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                          Seite 4 von 5

K56     Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.

L02    Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.

R70    Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.

S01     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.

T80    Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T84    Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

V16    Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:

         Vorderachse    Hinterachse

Nr. 1    185/50R16      205/45R16
Nr. 2    195/40R16      215/35R16
Nr. 3    195/45R16      215/40R16, 225/40R16
Nr. 4    195/50R16      205/45R16, 215/45R16
Nr. 5    205/45R16      225/40R16
Nr. 6    205/50R16      225/45R16
Nr. 7    205/55R16      225/50R16, 245/45R16
Nr. 8    205/60R16      225/55R16
Nr. 9    215/40R16      225/40R16, 245/35R16
Nr. 10   215/55R16      235/50R16
Nr. 11   225/40R16      245/35R16, 255/35R16
Nr. 12   225/50R16      245/45R16
Nr. 13   225/55R16      245/50R16
Nr. 14   225/60R16      245/55R16

Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.



Prüfort und Prüfdatum

Die Verwendungsprüfung fand am 26. August 2011 in Lambsheim statt.


Hinweise zum Sonderrad

Die Befestigung der Zentrierringe im Sonderrad erfolgt durch Einkleben durch den Radhersteller. Die
Eignung des Klebers (Loctite 5970) für diesen Anwendungsfall wurde von der Firma Diewe Gmbh
bestätigt.



Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 5 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                 PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                     DIEWE GmbH

                                                                                        Seite 5 von 5




Prüfergebnis

Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.

Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.

Das Gutachten umfasst Blatt 1 bis 5 und gilt für Sonderräder ab Herstellungsdatum Januar 2011.

Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96


Lambsheim, 26. August 2011




Bohlander                                                                    00170004.DOC




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 6 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                             PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                                 DIEWE GmbH

                                                                                               Seite 1 von 11

Auftraggeber                               DIEWE GmbH
                                           Haupstraße 19
                                           86510 Asbach/Ried
                                           QM-Nr. 49 02 0111103

Prüfgegenstand                             PKW-Sonderrad
Modell                                     D116
Typ                                        D116
Radgröße                                   7JJx16H2
Zentrierart                                Mittenzentrierung

Aus-          Kennzeichnung Rad/ Zentrierring              Lochzahl/          Einpress- Rad-   Abrollumfang
führung                                                    Lochkreis- (mm)/   tiefe     last   (mm)
                                                           Mittenloch-ø       (mm)      (kg)
                                                           (mm)
410035        D116 4/100 /                                 4/100/60,1         35       580     2000
              ZH-098-7 Ø63.5xØ60.1***
*** Zentrierring durch Einkleben fixiert



Kennzeichnungen
KBA-Nummer                                 48698
Herstellerzeichen                          DIEWE Wheels Germany
Radtyp und Ausführung                      D116 (s.o.)
Radgröße                                   7JJx16H2
Einpresstiefe                              ET (s.o.)
Herstelldatum                              Monat und Jahr

Befestigungsmittel

Nr.       Art der Befestigungsmittel          Bund             Anzugsmoment (Nm) Schaftlänge (mm)
S01       Schraube M12x1,5                    Kegel 60°        100               24
S02       Schraube M12x1,5                    Kegel 60°        105               24

Prüfungen

Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlings-
prüfungen durchgeführt.

Verwendungsbereich

Hersteller                                 Dacia
                                           Nissan
                                           Renault

Spurverbreiterung                          innerhalb 2%




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 6 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                   Seite 2 von 11

Handelsbezeichnung     kW-Bereich    Reifen      Reifenbezogene Auflagen und         Auflagen und
Fahrzeug-Typ                                     Hinweise                            Hinweise
ABE/EWG-Nr.
Dacia Logan            50-65         195/55R16   K4i K6g T91 116                     A01 A02 A04
FSD/USD, SD            50-65         205/50R16   K2b K4i K6g K6i K8f T91 116         A05 A08 A09
N386;                  50-65         215/45R16   K4i K6g T90 116                     A12 A15 A18
e2*2007/46*0030*..     50-65         225/45R16   K2b K4i K6g K6i K8f 116             A58 V16 S02
- Pick-Up
- geschl. Kasten
Dacia Logan            50-77         195/50R16                                       A02 A04 A05
SD/SR                  50-77         195/55R16   A01 K17                             A08 A09 A12
e2*2001/116*0314*..;   50-77         205/50R16   A01 K17                             A15 A18 Sth
e2*2001/116*0323*..;   50-77         215/45R16   A01 K17                             V16 S02
e2*2007/46*0030*..     50-77         215/50R16   A01 K17 K1a K1b K2b K41 K44 K56
                       50-77         225/45R16   A01 K17
Dacia Logan MCV        50-77         195/50R16   K2b K44 K56 T88                     A01 A02 A04
SD/SR                  50-77         195/55R16   K2b K44 K56                         A05 A08 A09
e2*2001/116*0314*..;   50-77         205/50R16   K2b K44 K56                         A12 A15 A18
e2*2001/116*0323*..;   50-77         215/50R16   K17 K1a K1b K2b K44 K56             Car V16 S02
e2*2007/46*0030*..     50-77         225/45R16   K2b K44 K56
- Kombi
Dacia Sandero          50-77         195/50R16   K1a K2b                             A01 A02 A04
SD/SR                  50-77         195/55R16   K1a K2b                             A05 A08 A09
e2*2001/116*0314*..;   50-77         205/50R16   K1a K1b K2b                         A12 A15 A18
e2*2001/116*0323*..;   50-77         215/45R16   K1a K1b K2b                         Flh V16 S02
e2*2007/46*0013*..;    50-77         225/45R16   K1a K1b K2b
e2*2007/46*0030*..
Dacia Sandero          50-65         195/55R16   A33                                 A02 A04 A05
Stepway                50-65         205/50R16   A12                                 A08 A09 A15
SD/SR                  50-65         225/45R16   A12                                 A18 Flh KMV
e2*2001/116*0314*..;                                                                 V16 S02
e2*2001/116*0323*..
- Stepway
Nissan Micra           48-81         195/45R16   K1c K2c K42                         A01 A02 A04
K12                    48-81         205/45R16   K1c K25 K2c K42 K44                 A05 A08 A09
e11*2001/116*0195*.    48-81         215/40R16   G66 K1c K25 K2c K42                 A12 A15 A18
                                                                                     Cbo Flh V16
                                                                                     S01
Nissan Note            50-85         195/50R16   A01 K1c K2b                         A02 A04 A05
E11                    50-85         195/55R16   A01 K1c K2b                         A08 A09 A12
e11*2001/116*0268*.    50-85         205/50R16   A01 K1c K2b                         A15 A18 S01
                       50-85         215/45R16   A01 K1c K2b
                       50-85         225/45R16   A01 K1c K2b
Renault 19             43-101        195/45R16   T80                                 A02 A04 A05
B/C53, D53             43-101        215/40R16                                       A08 A09 A12
E979, F798                                                                           A15 A18 V16
                                                                                     S01
Renault 19             43-99         195/45R16   T80                                 A02 A04 A05
L53, X53               43-99         215/40R16                                       A08 A09 A12
F144, G073                                                                           A15 A18 V16
                                                                                     S01




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 6 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                   PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                       DIEWE GmbH

                                                                                    Seite 3 von 11
Handelsbezeichnung     kW-Bereich     Reifen      Reifenbezogene Auflagen und         Auflagen und
Fahrzeug-Typ                                      Hinweise                            Hinweise
ABE/EWG-Nr.
Renault Clio           40-79          195/40R16   G13 T76                             A01 A02 A04
57                                                                                    A05 A08 A09
e2*93/81*0064*..                                                                      A12 A15 A18
                                                                                      K42 K45 K90
                                                                                      S01
Renault Clio           120,124        195/45R16   K42                                 A01 A02 A04
B                      40             195/45R16   G01 K2b K42 K46 L02                 A05 A08 A09
e2*93/81*0126*..       42-79          195/45R16   K2b K42 K46 L02                     A12 A15 A18
e2*98/14*0126*..                                                                      B02 S01
Renault Clio           40-79.5        195/40R16   G13 T76                             A01 A02 A04
B/C57                  99-108         215/40R16                                       A05 A08 A09
F543                                                                                  A12 A15 A18
                                                                                      K42 K45 K90
                                                                                      S01
Renault Clio           48-102         195/50R16   K1a K1b K2b                         A01 A02 A04
R                      48-102         205/45R16   K1a K1b                             A05 A08 A09
e2*2001/116*0327*..;   48-102         205/50R16   G77 K1c K2b                         A12 A15 A18
e2*2007/46*0008*..     48-102         215/45R16   K1c K2b                             Car Flh R1S
                                                                                      RDK S01
Renault Clio           48-102         195/50R16                                       A02 A04 A05
R                      48-102         205/45R16                                       A08 A09 A12
e2*2001/116*0327*..;   48-102         205/50R16   X30                                 A15 A18 Car
e2*2007/46*0008*..     48-102         205/50R16   A01 G77                             Flh R1B RDK
                       48-102         215/45R16                                       S01
Renault Espace         65-79          225/45R16   K1a K2b K56 T89 116                 A01 A02 A04
J63                                                                                   A05 A08 A09
F691                                                                                  A12 A15 A18
                                                                                      S01
Renault Laguna         61,3-102       205/45R16   K1a T87 X21 116                     A01 A02 A04
B56                    61,3-102       205/50R16   K1a K42 X19 116                     A05 A08 A09
G638,                  61,3-102       205/55R16   K1a K42 K56 X11 116                 A12 A15 A18
e2*93/81*0012*..,      61,3-102       225/45R16   K1c K2b K2c K41 K42 K56 X19 116     B02 V16 S01
e2*98/14*0012*..       61,3-102       225/50R16   K2c K42 K56 R03 X11 116
Renault Laguna         61,3-102       205/50R16   K42 T87 T91 X19 116                 A01 A02 A04
K56                    61,3-102       205/55R16   K42 K56 X11 116                     A05 A08 A09
e2*93/81*0011*..,      61,3-102       225/45R16   K2b K2c K41 K42 K56 T89 X19 116     A12 A15 A18
e2*98/14*0011*..       61,3-102       225/50R16   K2c K42 K56 R03 X11 116             B02 K1a V16
                                                                                      S01
Renault Megane         108            195/50R16   K46 X23                             A01 A02 A04
BA                     47-83,5        195/45R16   K42 K46 T80 T84 X23                 A05 A08 A09
e2*93/81*0010*..       59-85          195/45R16   K1a K42 K46 T80 T84 X24             A12 A15 A18
e2*98/14*0010*..       59-85          195/50R16   K1a K42 K46 X24                     B02 S01
Renault Megane         60-120         205/55R16   A01 A30 K1c K2b                     A02 A04 A05
M                      60-120         225/50R16   A01 A12 K1c K2b K44 K56             A08 A09 A15
e2*98/14*0272*..       60-96          195/60R16   A33 R37                             A18 B03 Flh
                                                                                      RDK V16 S01
Renault Megane         59-85          195/50R16   K1a K46 K56 T83                     A01 A02 A04
Break                  59-85          205/45R16   K1a K2b K46 K56 T83                 A05 A08 A09
KA                                                                                    A12 A15 A18
e2*98/14*0192*..                                                                      B02 X24 S01



Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 6 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                   PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                       DIEWE GmbH

                                                                                    Seite 4 von 11
Handelsbezeichnung     kW-Bereich     Reifen      Reifenbezogene Auflagen und         Auflagen und
Fahrzeug-Typ                                      Hinweise                            Hinweise
ABE/EWG-Nr.
Renault Megane         47-70          195/50R16   K46 K56 T83                         A01 A02 A04
Break                  47-70          205/45R16   K1a K2b K46 K56 T83                 A05 A08 A09
KA                                                                                    A12 A15 A18
e2*98/14*0192*..                                                                      B02 L02 X23
                                                                                      S01
Renault Megane         101-108        195/50R16   K46 X23                             A01 A02 A04
Cabrio                 66-84          195/45R16   K42 K46 T80 X23                     A05 A08 A09
EA                     72-84          195/45R16   K1a K42 K46 T80 X24                 A12 A15 A18
e2*93/81*0103*..       72-84          195/50R16   K1a K42 K46 X24                     B02 S01
e2*98/14*0103*..
Renault Megane         76-120         205/55R16   A30                                 A02 A04 A05
Cabrio                 76-120         225/50R16   A01 A12 K1c K2b K42 K44             A08 A09 A15
M                      76-96          195/60R16   A33 R37                             A18 B03 Cbo
e2*98/14*0272*..                                                                      Cpe RDK V16
- Cabrio/Coupé                                                                        S01
Renault Megane         47-83,5        195/45R16   K42 K46 T80 T84 X23                 A01 A02 A04
Classic                59-85          195/45R16   K1a K42 K46 T80 T84 X24             A05 A08 A09
LA                     59-85          195/50R16   K1a K42 K46 X24                     A12 A15 A18
e2*93/81*0072*..,                                                                     B02 S01
e2*98/14*0072*..
Renault Megane         101-108        195/50R16   K42 K46 X23                         A01 A02 A04
Coupé                  66-84          195/45R16   K42 K46 T80 T84 X23                 A05 A08 A09
DA                     66-84          195/50R16   K42 K46 R09 X23                     A12 A15 A18
e2*93/81*0009*..       72-84          195/45R16   K1a K42 K46 T80 T84 X24             B02 S01
e2*98/14*0009*..       72-84          195/50R16   K1a K42 K46 X24

Renault Megane         60-96          195/60R16   A33 R37                             A02 A04 A05
Grandtour              60-99          205/55R16   A01 A30 K29                         A08 A09 A15
M                      60-99          225/50R16   A01 A12 K1c K29 K2b K44             A18 B03 Car
e2*98/14*0272*..                                                                      RDK V16 S01
Renault Megane         60-96          195/60R16   A33 R37                             A02 A04 A05
Stufenheck             60-99          205/55R16   A30                                 A08 A09 A15
M                      60-99          225/50R16   A01 A12 K1c K2b K44                 A18 B03 RDK
e2*98/14*0272*..                                                                      Sth V16 S01
Renault Modus          48-82          195/45R16   T80 T84                             A02 A04 A05
P                      48-82          195/50R16   A01 K1a K1b K2b K44 K46 K56         A08 A09 A12
e2*2001/116*0319*..;   48-82          205/45R16   A01 K1a K1b K2b K44 K46             A15 A18 A60
e2*2007/46*0007*..     48-82          205/50R16   A01 G77 K1c K2b K44 K46 K56         RDK S01
                       48-82          215/45R16   A01 K1a K1b K2b K44 K46 K56
Renault Safrane        65-101         205/50R16   T86 T87 T91 116                     A01 A02 A04
B54                    65-101         225/45R16   K42 K44 T89 116                     A05 A08 A09
G199,                                                                                 A12 A15 A18
e2*93/81*0063*..,                                                                     B02 K45 V16
e2*98/14*0063*..                                                                      S01
Renault Scenic II      60-120         205/55R16   A30 R37 T91 T94 116                 A02 A04 A05
JM                     60-120         215/55R16   A01 A12 K29 T91 T93 116             A08 A09 A15
e2*2001/116*0274*..    60-120         225/50R16   A01 A12 K29 K2b T92 T93 116         A18 A60 B03
                       60-120         235/50R16   A01 A12 K1c K29 K2b 116             RDK V16 S01
                       74-120         205/60R16   A30 R09 T91 T92 116
                       74-120         225/55R16   A01 A12 K29 K2b X71 116
                       74-120         245/50R16   A01 A12 K1c K29 K2b LK6 X71 116


Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 6 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                      Seite 5 von 11
Handelsbezeichnung     kW-Bereich    Reifen        Reifenbezogene Auflagen und          Auflagen und
Fahrzeug-Typ                                       Hinweise                             Hinweise
ABE/EWG-Nr.
Renault Scénic         55-66         205/45R16     T87                                   A02 A04 A05
JA                     55-66         205/50R16     A01 K1a K2c K42 K56 L02               A08 A09 A12
e2*93/81*0068*..,      55-66         225/45R16     A01 K1a K2c K42 K56 L02               A15 A18 B02
e2*98/14*0068*..                                                                         V16 X04 S01
Renault Scénic         44-103        205/50R16     K1c K2c K42 K56                       A01 A02 A04
JA                     44-103        225/45R16     K1c K2c K42 K56                       A05 A08 A09
e2*93/81*0068*..,                                                                        A12 A15 A18
e2*98/14*0068*..                                                                         B02 L02 V16
                                                                                         X05 S01
Renault Twingo 2       43            195/45R16     A01 G50                               A02 A04 A05
N                      43-75         195/40R16     T76 T80                               A08 A09 A12
e2*2001/116*0359*..;   47-75         195/45R16                                           A15 A18 Flh
e2*2007/46*0122*..                                                                       S02

Auflagen und Hinweise

A01     Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.

A02     Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.

A04      Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.

A05     Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.

A08     Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.

A09    Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.

A12    Die Verwendung von Schneeketten ist nicht zulässig.

A15    Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.


Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 6 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                 PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                     DIEWE GmbH

                                                                                      Seite 6 von 11


A18     Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.

A30    Die Verwendung von Schneeketten wurde nicht geprüft.

A33    Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.

A58    Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.

A60    Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.

B02    Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.

B03     Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).

Car    Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).

Cbo    Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.

Cpe    Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.

Flh      Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).

G01    Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.

G13     Bei Fahrzeugen mit ausschließlich 13 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.

G50     Ist die Reifengröße 165/70R14 oder 175/65R14 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 6 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                        Seite 7 von 11

G66     Bei Fahrzeugen mit 175/65R15 Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass die
Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.

G77     Ist die Reifengröße 175/65R15, 185/60R15 oder 185/55R16 keine der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.

K17    An Achse 1 ist durch Umlegen der Befestigungslaschen am Radlauf eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

K1a    Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K1b     Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.

K1c    Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K25    Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.

K29     Die äußeren Kunststoffmuttern und Befestigungsschrauben der Filz- bzw. Kunststoffeinsätze
in den hinteren Radhäusern sind zu entfernen und die Filz- bzw. Kunststoffeinsätze durch geeignete
Maßnahmen neu zu befestigen.

K2b    Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K2c    Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.



Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 6 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                 PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                     DIEWE GmbH

                                                                                       Seite 8 von 11

K41    An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

K42    An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

K44    An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

K45     An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.

K46     An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.

K4i     An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. zu kürzen und anschließend dauerhaft neu zu befestigen.

K56     Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.

K6g   An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.

K6i   An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.

K8f   An Achse 2 sind die Radhausausschnittkanten im Bereich 400mm bis 100mm vor Radmitte
um 5mm aufzuweiten.

K90    Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.

KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).

L02    Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.

LK6    An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

R03    Diese Reifengröße ist nur an Achse 2 zulässig.

R09    Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).

R1B    Rad/Reifen Kombination für Fahrzeugausführungen mit breiten Kotflügeln an Achse 1 und
schmaler Spurweite an Achse 2 (6. Stelle der Fahrzeug-Ident. Nr.= A, C, F, H, R oder 6).

R1S     Rad/Reifen Kombination für Fahrzeugausführungen mit breiter Spurweite an Achse 2 (6.
Stelle der Fahrzeug-Ident. Nr.= 1, 2, 3, 4, D, E, L oder S).



Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 6 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                         Seite 9 von 11

R37     Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.

RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das serien-
mäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit den
Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler zu
deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.

S01     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.

S02     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.

Sth     Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.

T76    Reifen (LI 76) nur zulässig für Fahrzeuge mit zul. Achslast bis 800 kg (Fzg.-Schein, Ziff.16
bzw. Zulassungsbescheinigung Feld 8).

T80    Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T83    Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T84    Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T86    Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T87    Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).

T88    Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T89    Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T90    Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T91    Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T92    Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T93    Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T94    Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).


Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 6 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                       Seite 10 von 11


V16    Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:

         Vorderachse    Hinterachse

Nr. 1    185/50R16      205/45R16
Nr. 2    195/40R16      215/35R16
Nr. 3    195/45R16      215/40R16, 225/40R16
Nr. 4    195/50R16      205/45R16, 215/45R16
Nr. 5    205/45R16      225/40R16
Nr. 6    205/50R16      225/45R16
Nr. 7    205/55R16      225/50R16, 245/45R16
Nr. 8    205/60R16      225/55R16
Nr. 9    215/40R16      225/40R16, 245/35R16
Nr. 10   215/55R16      235/50R16
Nr. 11   225/40R16      245/35R16, 255/35R16
Nr. 12   225/50R16      245/45R16
Nr. 13   225/55R16      245/50R16
Nr. 14   225/60R16      245/55R16

Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.

X04      Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 175/70R14
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).

X05    Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßigen Reifengrößen
185/70R14, 185/65R15, 195/60R15 oder 205/55R15 (u. a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).

X11     Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
195/65R15, 205/60R15 oder 205/55R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).

X19     Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
185/65R14 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungs-
anleitung).

X21     Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßigen Reifengrößen
195/65R15, 205/60R15 oder 205/55R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).

X23     Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
185/60R15 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungs-
anleitung).

X24      Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 185/60R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).

X30      Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 175/65R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 6 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                        Seite 11 von 11


X71    Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
195/65R15 oder 205/55R16 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).

116      Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1160 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.



Prüfort und Prüfdatum

Die Verwendungsprüfung fand am 26. August 2011 in Lambsheim statt.


Hinweise zum Sonderrad

Die Befestigung der Zentrierringe im Sonderrad erfolgt durch Einkleben durch den Radhersteller. Die
Eignung des Klebers (Loctite 5970) für diesen Anwendungsfall wurde von der Firma Diewe Gmbh
bestätigt.


Prüfergebnis

Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.

Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.

Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Januar 2011.

Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96


Lambsheim, 26. August 2011




Bohlander                                                                       00169835.DOC




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 7 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                             PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                                 DIEWE GmbH

                                                                                               Seite 1 von 6

Auftraggeber                               DIEWE GmbH
                                           Haupstraße 19
                                           86510 Asbach/Ried
                                           QM-Nr. 49 02 0111103

Prüfgegenstand                             PKW-Sonderrad
Modell                                     D116
Typ                                        D116
Radgröße                                   7JJx16H2
Zentrierart                                Mittenzentrierung

Aus-          Kennzeichnung Rad/ Zentrierring              Lochzahl/          Einpress- Rad-   Abrollumfang
führung                                                    Lochkreis- (mm)/   tiefe     last   (mm)
                                                           Mittenloch-ø       (mm)      (kg)
                                                           (mm)
510040        D116 5/100 /                                 5/100/54,1         40       650     2150
              ZH-098-1 Ø63.5xØ54.1***
*** Zentrierring durch Einkleben fixiert



Kennzeichnungen
KBA-Nummer                                 48698
Herstellerzeichen                          DIEWE Wheels Germany
Radtyp und Ausführung                      D116 (s.o.)
Radgröße                                   7JJx16H2
Einpresstiefe                              ET (s.o.)
Herstelldatum                              Monat und Jahr

Befestigungsmittel

Nr.       Art der Befestigungsmittel          Bund             Anzugsmoment (Nm) Schaftlänge (mm)
S01       Mutter M12x1,5                      Kegel 60°        110               -

Prüfungen

Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlings-
prüfungen durchgeführt.

Verwendungsbereich

Hersteller                                 Lexus
                                           Subaru
                                           Toyota

Spurverbreiterung                          innerhalb 2%




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 7 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                   PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                       DIEWE GmbH

                                                                                 Seite 2 von 6

Handelsbezeichnung     kW-Bereich     Reifen      Reifenbezogene Auflagen und     Auflagen und
Fahrzeug-Typ                                      Hinweise                        Hinweise
ABE/EWG-Nr.
Lexus CT200h           73             195/55R16   A91 R37                         A02 A04 A05
A10(a)                 73             195/60R16   A90 R37                         A08 A09 A15
e11*2007/46*0150*..    73             205/55R16   A12                             A18 A58 Flh
                                                                                  S01
Subaru Trezia          66, 73         195/55R16   K1a K2b K6f K6g K6i             A01 A02 A04
D1(a)                                                                             A05 A08 A09
e11*2007/46*0021*..                                                               A12 A15 A18
                                                                                  A58 S01
Toyota Avensis         66-110         205/45R16   T83 T87                         A02 A04 A05
T22                    66-110         205/50R16   A01 K42 K56                     A08 A09 A12
e11*96/79*0077*..      66-110         215/45R16   A01 K1a K42 K56                 A15 A18 Car
                       66-110         225/45R16   A01 K1c K2b K42 K46 K56         Flh Sth V16
                       66-81          195/50R16   T84 T88                         S01
Toyota Avensis         81-120         205/55R16                                   A02 A04 A05
T25                    81-120         215/50R16                                   A08 A09 A12
e11*2001/116*0196*.    81-120         225/50R16   A01 K42 K46                     A15 A18 Car
                                                                                  Flh Sth V16
                                                                                  S01
Toyota Celica          85-129         205/50R16                                   A02 A04 A05
T20                                                                               A08 A09 A12
G608,                                                                             A15 A18 S01
e1*93/81*0006*..
Toyota Celica          105-141        205/50R16                                   A01 A02 A04
T23                                                                               A05 A08 A09
e11*98/14*0122*..,                                                                A12 A15 A18
e11*2001/116*0122*.                                                               K45 S01
Toyota Prius (II)      57             195/55R16   K42                             A01 A02 A04
HW2                                                                               A05 A08 A09
e11*2001/116*0200*.                                                               A12 A15 A18
                                                                                  S01
Toyota Prius (III)     73             195/55R16                                   A02 A04 A05
XW3(a), XW3P           73             195/60R16                                   A08 A09 A12
e11*2001/116*0264*.    73             205/55R16   A01 K1a K1b K6f                 A15 A18 S01
e11*2007/46*0015*..
Toyota Urban Cruiser   66, 73, 74     195/60R16                                   A02 A04 A05
XP11                   66, 73, 74     205/55R16                                   A08 A09 A12
e11*2001/116*0263*.    66, 73, 74     215/50R16   A01 K6f K6i                     A15 A18 A58
- 2WD                  66, 73, 74     215/55R16   A01 K6f K6i                     S01
                       66, 73, 74     225/50R16   A01 K1a K1b K2b K6f K6i K6k
Toyota Urban Cruiser   66             195/60R16                                   A02 A04 A05
XP11                   66             205/55R16                                   A08 A09 A12
e11*2001/116*0263*.    66             215/50R16                                   A15 A18 A56
- 4WD                  66             215/55R16                                   S01
                       66             225/50R16   A01 K1a K1b K2b
Toyota Verso-S         66, 73         195/55R16   K1a K2b K6f K6g K6i             A01 A02 A04
XP12(a)                                                                           A05 A08 A09
e11*2007/46*0020*..                                                               A12 A15 A18
                                                                                  A58 S01




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 7 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                 PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                     DIEWE GmbH

                                                                                        Seite 3 von 6

Auflagen und Hinweise

A01     Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.

A02     Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.

A04      Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.

A05     Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.

A08     Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.

A09    Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.

A12    Die Verwendung von Schneeketten ist nicht zulässig.

A15    Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.

A18     Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.

A56   Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)

A58    Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.

A90    Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.

A91    Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloß auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.


Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 7 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                         Seite 4 von 6

Car    Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).

Flh      Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).

K1a    Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K1b     Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.

K1c    Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K2b    Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K42    An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

K45     An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.

K46     An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.

K56     Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.

K6f    An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 150mm nach
Radmitte vollständig umzulegen.

K6g   An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.

K6i   An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.

K6k   An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5mm auszustellen.



Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 7 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                          Seite 5 von 6


R37     Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.

S01     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.

Sth      Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.

T83    Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T84    Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T87    Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).

T88    Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

V16    Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:

         Vorderachse    Hinterachse

Nr. 1    185/50R16      205/45R16
Nr. 2    195/40R16      215/35R16
Nr. 3    195/45R16      215/40R16, 225/40R16
Nr. 4    195/50R16      205/45R16, 215/45R16
Nr. 5    205/45R16      225/40R16
Nr. 6    205/50R16      225/45R16
Nr. 7    205/55R16      225/50R16, 245/45R16
Nr. 8    205/60R16      225/55R16
Nr. 9    215/40R16      225/40R16, 245/35R16
Nr. 10   215/55R16      235/50R16
Nr. 11   225/40R16      245/35R16, 255/35R16
Nr. 12   225/50R16      245/45R16
Nr. 13   225/55R16      245/50R16
Nr. 14   225/60R16      245/55R16

Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.



Prüfort und Prüfdatum

Die Verwendungsprüfung fand am 26. August 2011 in Lambsheim statt.




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 7 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                 PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                     DIEWE GmbH

                                                                                         Seite 6 von 6




Hinweise zum Sonderrad

Die Befestigung der Zentrierringe im Sonderrad erfolgt durch Einkleben durch den Radhersteller. Die
Eignung des Klebers (Loctite 5970) für diesen Anwendungsfall wurde von der Firma Diewe Gmbh
bestätigt.



Prüfergebnis

Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.

Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.

Das Gutachten umfasst Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum Januar 2011.

Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96


Lambsheim, 26. August 2011




Bohlander                                                                     00169836.DOC




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 8 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                             PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                                 DIEWE GmbH

                                                                                                Seite 1 von 8

Auftraggeber                               DIEWE GmbH
                                           Haupstraße 19
                                           86510 Asbach/Ried
                                           QM-Nr. 49 02 0111103

Prüfgegenstand                             PKW-Sonderrad
Modell                                     D116
Typ                                        D116
Radgröße                                   7JJx16H2
Zentrierart                                Mittenzentrierung

Aus-          Kennzeichnung Rad/ Zentrierring              Lochzahl/          Einpress- Rad-   Abrollumfang
führung                                                    Lochkreis- (mm)/   tiefe     last   (mm)
                                                           Mittenloch-ø       (mm)      (kg)
                                                           (mm)
510040        D116 5/100 /                                 5/100/56,1         40        650    2150
              ZH-098-2 Ø63.5xØ56.1***
*** Zentrierring durch Einkleben fixiert



Kennzeichnungen
KBA-Nummer                                 48698
Herstellerzeichen                          DIEWE Wheels Germany
Radtyp und Ausführung                      D116 (s.o.)
Radgröße                                   7JJx16H2
Einpresstiefe                              ET (s.o.)
Herstelldatum                              Monat und Jahr

Befestigungsmittel

Nr.       Art der Befestigungsmittel          Bund             Anzugsmoment (Nm)    Schaftlänge (mm)
S01       Mutter M12x1,25                     Kegel 60°         90                 -
S02       Mutter M12x1,25                     Kegel 60°        100                 -
S03       Mutter M12x1,25                     Kegel 60°        120                 -
S04       Schraube M14x1,5                    Kegel 60°        110                 25

Prüfungen

Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlings-
prüfungen durchgeführt.

Verwendungsbereich

Hersteller                                 MG Rover
                                           Subaru

Spurverbreiterung                          innerhalb 2%




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 8 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                   PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                       DIEWE GmbH

                                                                                 Seite 2 von 8

Handelsbezeichnung     kW-Bereich     Reifen      Reifenbezogene Auflagen und     Auflagen und
Fahrzeug-Typ                                      Hinweise                        Hinweise
ABE/EWG-Nr.
Rover 75, MG ZT        85-130         205/55R16   K1c K2b R37                     A01 A02 A04
RJ, J                  85-130         205/60R16   K1a K2b K56 R37                 A05 A08 A09
e11*98/14*0111*..,     85-130         215/55R16   K1c K23 K2b K42 K56             A12 A15 A18
e11*2001/116*0111*.                                                               B03 Lim S04
Rover 75, MG ZT-T      85-130         205/55R16   K1c R37                         A01 A02 A04
RJ, J                  85-130         205/60R16   K1a R37                         A05 A08 A09
e11*98/14*0111*..,     85-130         215/55R16   K1c K2b                         A12 A15 A18
e11*2001/116*0111*.                                                               B03 Car S04
- Tourer/Kombi
Subaru Forester        90-130         215/55R16   R37                             A02 A04 A05
SF                     90-130         215/60R16                                   A08 A09 A12
e13*96/79*0029*..,                                                                A15 A18 S01
e13*98/14*0029*..
Subaru Forester        90-125         215/55R16   R37                             A02 A04 A05
SFS                    90-125         215/60R16                                   A08 A09 A12
e1*97/27*0088*..,                                                                 A15 A18 S01
e1*98/14*0088*..
Subaru Forester        90-169         205/60R16   R09                             A02 A04 A05
SG, SGS, SGG           90-169         205/65R16   R09                             A08 A09 A12
e13*98/14*0087*..,     90-169         215/55R16   R37                             A15 A18 S01
e1*2001/116*0209*..,   90-169         215/60R16
e11*2001/116*0242*.    90-169         225/55R16   A01 K1c K2c K42 Z49
Subaru Forester        105-110        205/60R16   A33 R37                         A02 A04 A05
SH, SHS, SHLPG         105-110        205/65R16   A33 R37                         A08 A09 A15
e13*2001/116*0982*.    105-110        215/60R16   A12 R37                         A18 Car S02
e1*2001/116*0485*..,   105-169        215/65R16   A12
e24*2007/46*0007*..    105-169        225/60R16   A12
                       105-169        235/60R16   A01 A12 K1c K2c K42 Z58
Subaru Impreza         79             195/60R16   T89                             A02 A04 A05
G3, G3S                79-195         205/55R16   A01 K1c                         A08 A09 A12
e1*2001/116*0438*..,   79-195         215/50R16   A01 K1c K2b K42                 A15 A18 Flh
e1*2001/116*0460*..    79-195         215/55R16   A01 K1c K2b K42                 KOV S02
                       79-195         225/50R16   A01 K1c K2c K41 K42
                       79-195         235/50R16   A01 K1c K2c K41 K42
Subaru Impreza         160-165        195/50R16   K42 M+S R09 T84 T88 Z49         A01 A02 A04
GD/GG ww GD/GGS        70-118         195/50R16   K42 R37 T84 T88 Z49             A05 A08 A09
e1*98/14*0145*..,      70-118         195/55R16   K42 R37 T87 Z49                 A12 A15 A18
e1*98/14*0163*..       70-169         205/50R16   K42 R37 T86 T87 Z49             B03 Car S01
- Kombi                70-169         205/55R16   K42 Z49
                       70-169         215/50R16   K1c K2c K42 K44 Z49
                       70-169         225/45R16   K1c K2c K42 Z49
                       70-169         225/50R16   K1c K2c K42 K44 Z49




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 8 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                   PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                       DIEWE GmbH

                                                                                    Seite 3 von 8
Handelsbezeichnung     kW-Bereich     Reifen      Reifenbezogene Auflagen und        Auflagen und
Fahrzeug-Typ                                      Hinweise                           Hinweise
ABE/EWG-Nr.
Subaru Impreza         160-165        195/50R16   A13 M+S R09 T84 T88                A02 A04 A05
GD/GG ww GD/GGS        160-169        225/45R16   A01 A12 K1c K42 Z49                A08 A09 A15
e1*98/14*0145*..,      70-118         195/50R16   A13 R37 T84 T88                    A18 B03 Sth
e1*98/14*0163*..       70-118         195/55R16   A13 R37                            S01
- Limousine            70-118         225/45R16   A01 A12 K1c K42 Z49
                       70-169         205/50R16   A01 A12 K42 R37 Z49
                       70-169         205/55R16   A01 A12 K42 Z49
                       70-169         215/50R16   A01 A12 K42 Z49
                       70-169         225/50R16   A01 A12 K1c K42 Z49
Subaru Impreza         66-160         205/50R16   K42 K56                            A01 A02 A04
GFC, GC/GF             66-92          195/50R16   K42 K56 R37                        A05 A08 A09
G334,                  66-92          205/45R16   K42 K56 R37                        A12 A15 A18
e13*96/79, 98/14                                                                     S01
*0026*..
Subaru Impreza XV      110            205/55R16                                      A02 A04 A05
G3                     110            215/50R16   A01 K42 K6y                        A08 A09 A12
e1*2001/116*0438*..    110            215/55R16   A01 K42 K6y                        A15 A18 Flh
                       110            225/50R16   A01 K41 K42 K5x K6y                KMV S02
                       110            235/50R16   A01 K1a K1b K2b K41 K42 K5x K6y
Subaru Legacy          92             205/45R16   K2b T83 T87 Z14 Z49                A01 A02 A04
BE/BH, BE/BHS          92-115         195/50R16   K2b K42 R37 T84 T88 Z49            A05 A08 A09
e1*98/14*0108*..,      92-115         195/55R16   K2b K42 T87 Z49                    A12 A15 A18
e1*98/14*0149*..       92-115         205/50R16   K1c K2c K42 K56 T86 T87 Z49        X26 S01
                       92-115         215/45R16   K1c K2c K42 T85 T86 Z49
                       92-115         215/50R16   K1c K2c K42 K44 K56 Z49
                       92-115         225/45R16   K1c K2c K42 K56 T89 Z49
Subaru Legacy          101-127        195/55R16   T87 X06                            A02 A04 A05
BL/BP, -S, -G          101-127        195/60R16   R37 T89                            A08 A09 A12
e1*2001/116*0228*..,   101-127        205/50R16   A01 K1c R09 T87 T91 Z49            A15 A18 B03
e1*2001/116*0256*..,   101-127        205/55R16   A01 K1c T89 T91 Z49                Car Lim X26
e11*2001/116*0240*.    101-127        205/60R16   A01 K1c R09 Z49                    S01
                       101-127        215/50R16   A01 K1c K2b K42 T90 Z49
                       101-127        225/50R16   A01 K1c K2c K42 Z49
Subaru Legacy          110, 123       205/55R16   A13                                A02 A04 A05
BM/BR, BM/BRS          110, 123       205/60R16   A13                                A08 A09 A15
e1*2007/46*0079*..;    110, 123       205/65R16   A12 R09                            A18 A56 B03
e13*2007/46*1074*..    110, 123       215/50R16   A33 R09 T90                        Car Lim NfS
                       110, 123       215/55R16   A33                                X26 S03
                       110, 123       215/60R16   A12 R09
                       110, 123       225/50R16   A01 A12 K6c
                       110, 123       225/55R16   A01 A12 K6c
                       110, 123       235/50R16   A01 A12 K1c K4h K6d K6g
Subaru Legacy          110-180        205/60R16   R09 Z49                            A01 A02 A04
Outback                110-180        215/55R16   K42 R09 Z49                        A05 A08 A09
BL/BP, -S, -G          110-180        215/60R16   K42 K45 Z49                        A12 A15 A18
e1*2001/116*0228*..,   110-180        225/55R16   K1b K2b K42 K45 Z49                B03 Car S01
e1*2001/116*0256*..,   110-180        235/50R16   K1c K2b K42 Z49
e11*2001/116*0240*.




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 8 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                 PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                     DIEWE GmbH

                                                                                        Seite 4 von 8
Handelsbezeichnung     kW-Bereich    Reifen        Reifenbezogene Auflagen und           Auflagen und
Fahrzeug-Typ                                       Hinweise                              Hinweise
ABE/EWG-Nr.
Subaru Outback         110, 123      215/65R16     A33                                     A02 A04 A05
BM/BR, BM/BRS          110, 123      215/70R16     A33                                     A08 A09 A15
e1*2007/46*0079*..;    110, 123      225/60R16     A33                                     A18 A56 B03
e13*2007/46*1074*..    110, 123      225/65R16     A33                                     Car S03
                       110, 123      235/60R16     A12


Auflagen und Hinweise

A01     Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.

A02     Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.

A04      Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.

A05     Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.

A08     Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.

A09    Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.

A12    Die Verwendung von Schneeketten ist nicht zulässig.

A13    Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.

A15    Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.

A18     Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.



Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 8 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                         Seite 5 von 8

A33    Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.

A56   Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)

B03     Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungs-
anleitung).

Car    Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).

Flh      Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).

K1a    Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K1b     Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.

K1c    Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K23     An Achse 2 ist die Befestigungsschraube der Kunststoffeinsätze bis auf die Mutter zu kürzen.

K2b    Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K2c    Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K41    An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

K42    An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.



Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 8 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                 PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                     DIEWE GmbH

                                                                                        Seite 6 von 8

K44    An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

K45     An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.

K4h    An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. zu kürzen.

K56     Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.

K5x    An Achse 1 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.

K6c    An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 150mm hinter
Radmitte vollständig umzulegen.

K6d    An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte vollständig umzulegen.

K6g   An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.

K6y    An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.

KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).

KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).

Lim    Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.

M+S    Diese Reifengröße ist nur zulässig als M+S-Bereifung.

NfS     Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit
Ausstattungspaket Sport (Bilstein Sportfahrwerk).

R09    Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).

R37     Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.

S01     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.

S02     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 8 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                          Seite 7 von 8


S03     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.

S04     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.

Sth     Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.

T83    Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T84    Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T85    Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T86    Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T87    Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).

T88    Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T89    Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T90    Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T91    Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

X06      Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 195/60R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).

X26     Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Outback.

Z14    Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 14-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).

Z49    An Achse 2 ist der Kantenschutz an der Radhausausschnittskante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.

Z58     Die Gummilippe der hinteren Türen im Radhausbereich sind nachzuarbeiten




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 8 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                 PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                     DIEWE GmbH

                                                                                         Seite 8 von 8




Prüfort und Prüfdatum

Die Verwendungsprüfung fand am 26. August 2011 in Lambsheim statt.


Hinweise zum Sonderrad

Die Befestigung der Zentrierringe im Sonderrad erfolgt durch Einkleben durch den Radhersteller. Die
Eignung des Klebers (Loctite 5970) für diesen Anwendungsfall wurde von der Firma Diewe Gmbh
bestätigt.



Prüfergebnis

Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.

Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.

Das Gutachten umfasst Blatt 1 bis 8 und gilt für Sonderräder ab Herstellungsdatum Januar 2011.

Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96


Lambsheim, 26. August 2011




Bohlander                                                                     00170006.DOC




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 9 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                             PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                                 DIEWE GmbH

                                                                                               Seite 1 von 8

Auftraggeber                               DIEWE GmbH
                                           Haupstraße 19
                                           86510 Asbach/Ried
                                           QM-Nr. 49 02 0111103

Prüfgegenstand                             PKW-Sonderrad
Modell                                     D116
Typ                                        D116
Radgröße                                   7JJx16H2
Zentrierart                                Mittenzentrierung

Aus-          Kennzeichnung Rad/ Zentrierring              Lochzahl/          Einpress- Rad-   Abrollumfang
führung                                                    Lochkreis- (mm)/   tiefe     last   (mm)
                                                           Mittenloch-ø       (mm)      (kg)
                                                           (mm)
510040        D116 5/100 /                                 5/100/57,1         40       650     2150
              ZH-098-3 Ø63.5xØ57.1***
*** Zentrierring durch Einkleben fixiert



Kennzeichnungen
KBA-Nummer                                 48698
Herstellerzeichen                          DIEWE Wheels Germany
Radtyp und Ausführung                      D116 (s.o.)
Radgröße                                   7JJx16H2
Einpresstiefe                              ET (s.o.)
Herstelldatum                              Monat und Jahr

Befestigungsmittel

Nr.       Art der Befestigungsmittel          Bund             Anzugsmoment (Nm) Schaftlänge (mm)
S01       Schraube M14x1,5                    Kegel 60°        120               25
S02       Mutter M12x1,5                      Kegel 60°        120               -

Prüfungen

Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlings-
prüfungen durchgeführt.

Verwendungsbereich

Hersteller                                 Audi
                                           Chrysler
                                           Seat
                                           Skoda
                                           Volkswagen

Spurverbreiterung                          innerhalb 2%




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 9 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                    PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                        DIEWE GmbH

                                                                                 Seite 2 von 8

Handelsbezeichnung      kW-Bereich     Reifen      Reifenbezogene Auflagen und    Auflagen und
Fahrzeug-Typ                                       Hinweise                       Hinweise
ABE/EWG-Nr.
Audi A1                 63             195/50R16                                  A02 A04 A05
8X                      63-136         195/50R16   M+S                            A08 A09 A12
e1*2007/46*0414*..;     63-136         205/45R16                                  A15 A18 B03
e1*2007/46*0509*..      63-136         205/50R16                                  V16 Y84 S01
                        63-136         215/45R16
                        63-136         225/45R16
Audi A3                 66-110         205/50R16                                  A02 A04 A05
8L                      66-132         205/55R16                                  A08 A09 A12
e1*95/54*0042*..,       66-132         225/45R16   A01 K1a K2b                    A15 A18 V16
e1*98/14*0042*..        66-132         225/50R16   A01 K2b K42 K46 R03            S01
Chrysler Sebring        104-149        205/55R16   R37                            A02 A04 A05
JR                      104-149        205/60R16                                  A08 A09 A12
e11*98/14*0138*..       104-149        225/50R16   A01 K42 R03                    A15 A18 B02
- Cabrio                104-149        225/55R16   A01 K42 R03                    Cbo V16 S02
Chrysler Sebring        104-149        205/55R16   R37                            A02 A04 A05
JR                      104-149        205/60R16                                  A08 A09 A12
e11*98/14*0138*..       104-149        225/50R16   A01 K42 R03                    A15 A18 B02
- Limousine             104-149        225/55R16   A01 K42 R03                    Lim V16 S02
Chrysler Stratus        96-120         205/50R16   K1a K2c K42 K45 K56            A01 A02 A04
JA (M.6.)               96-120         205/55R16   K1a K2c K42 K45 K56 L02        A05 A08 A09
e11*93/81*0012*..       96-120         225/45R16   K1a K2c K42 K45 K56            A12 A15 A18
                                                                                  B02 V16 S02
Chrysler Stratus        96-120         205/55R16   K42 K45 R37                    A01 A02 A04
JX                      96-120         215/50R16   K42 K45                        A05 A08 A09
e11*93/81*0028*..       96-120         215/55R16   K1a K42 K45 K46 K56            A12 A15 A18
                                                                                  B02 S02
Seat Ibiza / Cordoba    44-110         195/45R16   T80 T84                        A02 A04 A05
6L                      44-132         205/45R16                                  A08 A09 A12
e9*98/14*0041*..,       44-132         215/40R16   A01 K1a K2b T82 T86            A15 A18 B01
e9*2001/116*0041*..                                                               B03 Flh Sth
                                                                                  V16 S01
Seat Ibiza / Ibiza ST 44-110           195/45R16   T80 T84                        A02 A04 A05
6J, 6JN               44-110           195/50R16                                  A08 A09 A12
e9*2001/116*0067*..,  44-110           205/45R16                                  A15 A18 Car
e9*2007/46*0001*..    44-110           215/45R16                                  Flh S01
Seat Ibiza Cupra      132              195/45R16   T84                            A02 A04 A05
6J                    132              195/50R16                                  A08 A09 A12
e9*2001/116*0067*..   132              205/45R16                                  A15 A18 B03
                      132              215/45R16                                  B91 Flh S01
Seat Toledo / Leon    50-110           205/50R16   R37                            A02 A04 A05
1M                    50-150           205/55R16                                  A08 A09 A12
e9*97/27*0026*..,     50-150           215/50R16                                  A15 A18 B03
e9*98/14*0026*..      50-150           225/45R16   A01 K1a K2b                    Flh Lim V16
                      50-150           225/50R16   A01 K2b K46 R03                S01
Skoda Fabia           44-77            195/45R16   T80 T84                        A02 A04 A05
5J                    44-77            205/40R16   T83                            A08 A09 A12
e11*2001/116*0291*..; 44-77            205/45R16                                  A15 A18 Car
e11*2007/46*0013*..   44-77            215/40R16   A01 K1a K1b K2b T82 T86        Flh V16 S01




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 9 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                 Seite 3 von 8
Handelsbezeichnung     kW-Bereich    Reifen      Reifenbezogene Auflagen und      Auflagen und
Fahrzeug-Typ                                     Hinweise                         Hinweise
ABE/EWG-Nr.
Skoda Fabia            37-85         195/45R16   K46 K90 R37 T80                  A01 A02 A04
6Y                     37-96         205/45R16   K1a K2b K46 K90                  A05 A08 A09
e11*98/14*0123*..                                                                 A12 A15 A18
                                                                                  Car Flh Sth
                                                                                  S01
Skoda Fabia RS         132           195/45R16   M+S T84                          A02 A04 A05
5J                     132           205/45R16   M+S                              A08 A09 A12
e11*2001/116*                                                                     A15 A18 Flh
0291*27-..                                                                        S01
Skoda Octavia          44-110        205/50R16   T87                              A02 A04 A05
1U                     44-132        205/55R16                                    A08 A09 A12
e11*95/54*0066*..;                                                                A15 A18 Car
e11*2001/116*0066*;                                                               Lim S01
e11*2007/46*0011*..
Skoda Praktik          51-66         195/45R16   T80 T84                          A02 A04 A05
5J                     51-66         195/50R16   A01 K2b K44 K46                  A08 A09 A12
N083;                  51-66         205/45R16   T83 T87                          A15 A18 A58
e11*2007/46*0013*..    51-66         215/40R16   A01 K2b K44 T82 T86              V16 S01
                       51-66         215/45R16   A01 K2b K44 K46
Skoda Roomster         47-77         195/45R16   T80 T84                          A02 A04 A05
5J                     47-77         195/50R16   A01 K2b K44 K46                  A08 A09 A12
e11*2001/116*0291*;    47-77         205/45R16                                    A15 A18 A58
e11*2007/46*0013*..    47-77         215/40R16   A01 K2b K44 T82 T86              Npf V16 S01
                       47-77         215/45R16   A01 K2b K44 K46
Skoda Roomster         55-77         195/45R16   T84                              A02 A04 A05
Scout                  55-77         195/50R16   A01 K44 K46                      A08 A09 A12
5J                     55-77         205/45R16                                    A15 A18 A58
e11*2001/116*0291*;    55-77         215/40R16   T82 T86                          KMV S01
e11*2007/46*0013*..    55-77         215/45R16   A01 K44 K46

VW Corrado             85-110        205/45R16   T83 T84                          A02 A04 A05
53I                    85-110        215/40R16   T82                              A08 A09 A12
E664/1                                                                            A15 A18 B56
                                                                                  S01
VW Cross Polo          51-77         195/45R16   T80 T84                          A02 A04 A05
6R                     51-77         195/50R16                                    A08 A09 A12
e1*2001/116*0510*..    51-77         205/45R16                                    A15 A18 Flh
                       51-77         215/45R16                                    KMV V16 S01
                       51-77         225/45R16
VW Golf (III), Vento   66-110        205/45R16   R37 T83                          A02 A04 A05
1H, 1HX -/O, /1, /OF   66-110        215/40R16   A01 K42 T82                      A08 A09 A12
e1*96/79*0068*..,                                                                 A15 A18 B56
F804, G156, F894                                                                  S01
VW Polo                44-77         195/45R16   T80 T84                          A02 A04 A05
6R                     44-77         195/50R16                                    A08 A09 A12
e1*2001/116*0510*..    44-77         205/45R16                                    A15 A18 Flh
e1*2007/46*0486*..     44-77         215/45R16                                    Npf S01




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 9 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                        Seite 4 von 8
Handelsbezeichnung     kW-Bereich    Reifen        Reifenbezogene Auflagen und           Auflagen und
Fahrzeug-Typ                                       Hinweise                              Hinweise
ABE/EWG-Nr.
VW Polo                40-110        195/45R16     R37 T80 T84                           A02 A04 A05
9N                     40-110        205/45R16                                           A08 A09 A12
e1*98/14*0174*..,      40-110        215/40R16     A01 K1a K2b T82 T86                   A15 A18 Flh
e1*2001/116*0174*..                                                                      Npf Sth V16
                                                                                         S01
VW Polo GTI            132           195/45R16     M+S T84                               A02 A04 A05
6R                     132           195/50R16     M+S                                   A08 A09 A12
e1*2001/116*0510*..    132           205/45R16     M+S                                   A15 A18 Flh
                       132           215/45R16                                           Npf S01

Auflagen und Hinweise

A01     Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.

A02     Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.

A04      Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.

A05     Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.

A08     Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.

A09    Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.

A12    Die Verwendung von Schneeketten ist nicht zulässig.

A15    Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.

A18     Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.


Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 9 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                         Seite 5 von 8

A58     Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.

B01     Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Bremssätteln.

B02    Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.

B03     Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).

B56    Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 288 mm
an Achse 1.

B91    Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 312 mm an Achse1.

Car    Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).

Cbo    Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.

Flh      Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).

K1a    Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K1b     Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.

K2b    Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K2c    Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K42    An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 9 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                          Seite 6 von 8

K44    An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

K45     An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.

K46     An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.

K56     Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.

K90    Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.

KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).

L02    Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.

Lim     Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.

M+S     Diese Reifengröße ist nur zulässig als M+S-Bereifung.

Npf     Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)

R03     Diese Reifengröße ist nur an Achse 2 zulässig.

R37     Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.

S01     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.

S02     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.

Sth     Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.

T80    Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T82    Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T83    Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T84    Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).



Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 9 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                          Seite 7 von 8


T86    Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T87    Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).

V16    Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:

         Vorderachse    Hinterachse

Nr. 1    185/50R16      205/45R16
Nr. 2    195/40R16      215/35R16
Nr. 3    195/45R16      215/40R16, 225/40R16
Nr. 4    195/50R16      205/45R16, 215/45R16
Nr. 5    205/45R16      225/40R16
Nr. 6    205/50R16      225/45R16
Nr. 7    205/55R16      225/50R16, 245/45R16
Nr. 8    205/60R16      225/55R16
Nr. 9    215/40R16      225/40R16, 245/35R16
Nr. 10   215/55R16      235/50R16
Nr. 11   225/40R16      245/35R16, 255/35R16
Nr. 12   225/50R16      245/45R16
Nr. 13   225/55R16      245/50R16
Nr. 14   225/60R16      245/55R16

Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.

Y84      Die Sonderräder sind nur an 3-türigen Fahrzeugausführungen zulässig.




Prüfort und Prüfdatum

Die Verwendungsprüfung fand am 26. August 2011 in Lambsheim statt.


Hinweise zum Sonderrad

Die Befestigung der Zentrierringe im Sonderrad erfolgt durch Einkleben durch den Radhersteller. Die
Eignung des Klebers (Loctite 5970) für diesen Anwendungsfall wurde von der Firma Diewe Gmbh
bestätigt.




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 9 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                 PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                     DIEWE GmbH

                                                                                        Seite 8 von 8




Prüfergebnis

Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.

Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.

Das Gutachten umfasst Blatt 1 bis 8 und gilt für Sonderräder ab Herstellungsdatum Januar 2011.

Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96


Lambsheim, 26. August 2011




Bohlander                                                                    00169837.DOC




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 10 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                             PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                                 DIEWE GmbH

                                                                                               Seite 1 von 8

Auftraggeber                               DIEWE GmbH
                                           Haupstraße 19
                                           86510 Asbach/Ried
                                           QM-Nr. 49 02 0111103

Prüfgegenstand                             PKW-Sonderrad
Modell                                     D116
Typ                                        D116
Radgröße                                   7JJx16H2
Zentrierart                                Mittenzentrierung

Aus-          Kennzeichnung Rad/ Zentrierring              Lochzahl/          Einpress- Rad-   Abrollumfang
führung                                                    Lochkreis- (mm)/   tiefe     last   (mm)
                                                           Mittenloch-ø       (mm)      (kg)
                                                           (mm)
510840        D116 5/108 /                                 5/108/60,1         40       650     2200
              ZH-099-2 Ø72xØ60.1***
*** Zentrierring durch Einkleben fixiert



Kennzeichnungen
KBA-Nummer                                 48698
Herstellerzeichen                          DIEWE Wheels Germany
Radtyp und Ausführung                      D116 (s.o.)
Radgröße                                   7JJx16H2
Einpresstiefe                              ET (s.o.)
Herstelldatum                              Monat und Jahr

Befestigungsmittel

Nr.       Art der Befestigungsmittel          Bund             Anzugsmoment (Nm) Schaftlänge (mm)
S01       Schraube M12x1,5                    Kegel 60°        110               24
S02       Schraube M12x1,5                    Kegel 60°        100               24
S03       Schraube M14x1,5                    Kegel 60°        110               25

Prüfungen

Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.

Verwendungsbereich

Hersteller                                 Renault

Spurverbreiterung                          innerhalb 2%




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 10 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                 PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                     DIEWE GmbH

                                                                                  Seite 2 von 8

Handelsbezeichnung    kW-Bereich    Reifen      Reifenbezogene Auflagen und        Auflagen und
Fahrzeug-Typ                                    Hinweise                           Hinweise
ABE/EWG-Nr.
Renault Espace        72-123        205/55R16   R37 T91 T94 130                    A02 A04 A05
JE                    72-123        215/55R16   R37 T91 T93 T95 130                A08 A09 A15
e2*93/81,98/14*       72-123        225/50R16   A01 K2b K42 K56 R37 T92 T93 130    A18 A30 A60
0084*..               81-140        225/55R16   A01 K2b K42 K56 X21 130            B02 Re4 V16
                                                                                   S03
Renault Kangoo        66,76,78      205/55R16                                      A02 A04 A05
BeBop                 66,76,78      205/60R16                                      A08 A09 A12
W                     66,76,78      215/55R16   A01 K2b K78                        A15 A18 A58
e2*2001/116*0364*..   66,76,78      225/50R16   A01 A12 K2b K78                    S01

Renault Kangoo II     50-80         195/55R16   A31 T87 T91                        A02 A04 A05
W                     50-80         195/60R16   A31 T89                            A08 A09 A15
e2*2001/116*0364*..   50-80         205/55R16   A12                                A18 A58 Y14
                      50-80         205/60R16   A12 R09                            S01
                      50-80         205/60R16   A01 A12 G03
                      50-80         215/50R16   A01 A12 K2b K78 T90
                      50-80         215/55R16   A01 A12 K2b K78
                      50-80         225/50R16   A01 A12 K2b K78
Renault Kangoo II     50-80         195/55R16   A31 T87 T91                        A02 A04 A05
/Rapid                50-80         195/60R16   A31 T89                            A08 A09 A15
W, FW                 50-80         205/55R16   A12                                A18 A58 Y14
N196,                 50-80         205/60R16   A01 A12 G03                        S01
e2*2007/46*0006*..    50-80         215/50R16   A01 A12 K2b K78 T90
                      50-80         215/55R16   A01 A12 K2b K78
                      50-80         225/50R16   A01 A12 K2b K78
                      63-78         205/60R16   A12 R09

Renault Laguna        72-140        205/50R16   K42 R37 T87 T91                    A01 A02 A04
B56                   72-140        205/55R16   K41 K42 K56 X11                    A05 A08 A09
G638,                 72-140        225/45R16   K1a K2b K41 K42 K56 T89            A12 A15 A18
e2*93/81*0012*..,     72-140        225/50R16   K2c K42 K56 R03 X11                B02 Lim Re4
e2*98/14*0012*..                                                                   V16 S03
Renault Laguna        66-152        205/55R16   T88 T89                            A02 A04 A05
G                     68-152        205/60R16   R09                                A08 A09 A15
e2*98/14*0206*..                                                                   A18 A30 B03
                                                                                   Car Lim RDK
                                                                                   X38 S01
Renault Laguna        72-140        205/50R16   K42 R37 T91                        A01 A02 A04
K56                   72-140        205/55R16   K41 K42 K56 T91 X11                A05 A08 A09
e2*93/81*0011*..,     72-140        225/45R16   K1a K2b K41 K42 T89                A12 A15 A18
e2*98/14*0011*..      72-140        225/50R16   K2c K42 R03 X11                    B02 Car Re4
                                                                                   V16 S03
Renault Megane        110           205/55R16   A01 A33 K1b K2b                    A02 A04 A05
M                     110           225/50R16   A01 A12 K1c K2b                    A08 A09 A15
e2*98/14*0272*..                                                                   A18 B03 Flh
                                                                                   RDK V16 S02




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 10 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                        Seite 3 von 8
Handelsbezeichnung     kW-Bereich    Reifen        Reifenbezogene Auflagen und           Auflagen und
Fahrzeug-Typ                                       Hinweise                              Hinweise
ABE/EWG-Nr.
Renault Megane         110           205/55R16     A33                                   A02 A04 A05
Cabrio                 110           225/50R16     A01 A12 K1a K1b K2b                   A08 A09 A15
M                                                                                        A18 B03 Cbo
e2*98/14*0272*..                                                                         Cpe RDK V16
- Cabrio/Coupé                                                                           S02
Renault Megane         110           205/55R16     A33                                   A02 A04 A05
Grandtour              110           225/50R16     A01 A12 K1a K1b K29 K2b               A08 A09 A15
M                                                                                        A18 B03 Car
e2*98/14*0272*..                                                                         RDK V16 S02
Renault Safrane        82-140        205/55R16     K42 K45 T88 T89 T91                   A01 A02 A04
B54                    82-140        225/50R16     K1c K2c K41 K42 K45                   A05 A08 A09
G199,                                                                                    A12 A15 A18
e2*93/81*0063*..,                                                                        B02 Re4 V16
e2*98/14*0063*..                                                                         S03


Auflagen und Hinweise

A01     Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.

A02     Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.

A04      Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.

A05     Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.

A08     Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.

A09    Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.

A12    Die Verwendung von Schneeketten ist nicht zulässig.




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 10 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                 PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                     DIEWE GmbH

                                                                                       Seite 4 von 8


A15    Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.

A18     Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.

A30    Die Verwendung von Schneeketten wurde nicht geprüft.

A31    Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Antriebsachse verwendet werden.

A33    Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.

A58    Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.

A60    Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.

B02    Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.

B03     Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).

Car    Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).

Cbo    Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.

Cpe    Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.

Flh      Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).

G03     Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.

K1a    Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 10 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                         Seite 5 von 8

K1b     Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.

K1c    Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K29     Die äußeren Kunststoffmuttern und Befestigungsschrauben der Filz- bzw. Kunststoffeinsätze
in den hinteren Radhäusern sind zu entfernen und die Filz- bzw. Kunststoffeinsätze durch geeignete
Maßnahmen neu zu befestigen.

K2b    Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K2c    Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K41    An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

K42    An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

K45     An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.

K56     Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.

K78     Die Kunststoffmuttern und Befestigungsschrauben der Kunststoffeinsätze an den hinteren
Radhausinnenwänden sind zu entfernen und die Kunststoffeinsätze durch geeignete Maßnahmen neu
zu befestigen.

Lim     Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.

R03     Diese Reifengröße ist nur an Achse 2 zulässig.

R09    Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).

R37     Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.


Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 10 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                         Seite 6 von 8


RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung
mit den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-
Händler zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu
ersetzen.

Re4     Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades
nicht zulässig an Fahrzeugausführungen mit belüfteter Scheibenbremse (Durchmesser 262 mm) an
Achse 1.

S01     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.

S02     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.

S03     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.

T87    Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).

T88    Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T89    Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T90    Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T91    Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T92    Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T93    Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T94    Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T95    Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 10 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                          Seite 7 von 8


V16    Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:

         Vorderachse    Hinterachse

Nr. 1    185/50R16      205/45R16
Nr. 2    195/40R16      215/35R16
Nr. 3    195/45R16      215/40R16, 225/40R16
Nr. 4    195/50R16      205/45R16, 215/45R16
Nr. 5    205/45R16      225/40R16
Nr. 6    205/50R16      225/45R16
Nr. 7    205/55R16      225/50R16, 245/45R16
Nr. 8    205/60R16      225/55R16
Nr. 9    215/40R16      225/40R16, 245/35R16
Nr. 10   215/55R16      235/50R16
Nr. 11   225/40R16      245/35R16, 255/35R16
Nr. 12   225/50R16      245/45R16
Nr. 13   225/55R16      245/50R16
Nr. 14   225/60R16      245/55R16

Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.

X11     Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
195/65R15, 205/60R15 oder 205/55R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).

X21     Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßigen Reifengrößen
195/65R15, 205/60R15 oder 205/55R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).

X38    Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 308 mm
an Achse 1.

Y14     Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 14 Zoll Serienradgröße
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).

130      Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.




Prüfort und Prüfdatum

Die Verwendungsprüfung fand am 26. August 2011 in Lambsheim statt.




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 10 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                 PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                     DIEWE GmbH

                                                                                         Seite 8 von 8




Hinweise zum Sonderrad

Die Befestigung der Zentrierringe im Sonderrad erfolgt durch Einkleben durch den Radhersteller. Die
Eignung des Klebers (Loctite 5970) für diesen Anwendungsfall wurde von der Firma Diewe Gmbh
bestätigt.



Prüfergebnis

Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.

Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.

Das Gutachten umfasst Blatt 1 bis 8 und gilt für Sonderräder ab Herstellungsdatum Januar 2011.

Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96


Lambsheim, 26. August 2011




Bohlander                                                                     00169838.DOC




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 11 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                             PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                                 DIEWE GmbH

                                                                                                Seite 1 von 9

Auftraggeber                               DIEWE GmbH
                                           Haupstraße 19
                                           86510 Asbach/Ried
                                           QM-Nr. 49 02 0111103

Prüfgegenstand                             PKW-Sonderrad
Modell                                     D116
Typ                                        D116
Radgröße                                   7JJx16H2
Zentrierart                                Mittenzentrierung

Aus-          Kennzeichnung Rad/ Zentrierring              Lochzahl/          Einpress- Rad-   Abrollumfang
führung                                                    Lochkreis- (mm)/   tiefe     last   (mm)
                                                           Mittenloch-ø       (mm)      (kg)
                                                           (mm)
510840        D116 5/108 /                                 5/108/63,4         40        650    2200
              ZH-099-3 Ø72xØ63.4***
*** Zentrierring durch Einkleben fixiert



Kennzeichnungen
KBA-Nummer                                 48698
Herstellerzeichen                          DIEWE Wheels Germany
Radtyp und Ausführung                      D116 (s.o.)
Radgröße                                   7JJx16H2
Einpresstiefe                              ET (s.o.)
Herstelldatum                              Monat und Jahr

Befestigungsmittel

Nr.       Art der Befestigungsmittel          Bund             Anzugsmoment (Nm)    Schaftlänge (mm)
S01       Mutter M12x1,5                      Kegel 60°        110                 -
S02       Mutter M12x1,5                      Kegel 60°        120                 -
S03       Mutter M12x1,5                      Kegel 60°        130                 -
S04       Mutter M14x1,5                      Kegel 60°        140                 -
S05       Schraube M14x1,5                    Kegel 60°        140                 28,3

Prüfungen

Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlings-
prüfungen durchgeführt.

Verwendungsbereich

Hersteller                                 Ford
                                           Jaguar
                                           Volvo

Spurverbreiterung                          innerhalb 2%




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 11 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                   Seite 2 von 9

Handelsbezeichnung    kW-Bereich     Reifen      Reifenbezogene Auflagen und        Auflagen und
Fahrzeug-Typ                                     Hinweise                           Hinweise
ABE/EWG-Nr.
Ford C-MAX            66-107         205/55R16   K2b K42 K46 K56                    A01 A02 A04
DM2                   66-107         215/50R16   K1a K2b K42 K46 K56                A05 A08 A09
e13*2001/116*0109*.   66-107         225/50R16   K1a K1b K29 K2b K41 K44 K45 K46    A12 A15 A18
                                                 K56                                B02 V16 S01
Ford C-Max            70-134         205/55R16   R09                                A02 A04 A05
(Compact)             70-134         205/60R16   R37                                A08 A09 A12
DXA                   70-134         215/55R16   A01 K1a K2b                        A15 A18 A58
e13*2007/46*1103*..   70-134         225/50R16   A01 K1a K1b K2b K5d                B02 KoS V16
                                                                                    S03
Ford Focus            166            205/55R16   M+S                                A02 A04 A05
DA3, DB3              59-107         205/55R16                                      A08 A09 A12
e13*2001/116*         59-107         215/50R16   A01 K1a K2b K56                    A15 A18 B02
0144,0157*..          59-107         215/55R16   A01 K1a K2b K41 K56                Car Flh Sth
                      59-107         225/50R16   A01 K1a K1b K2b K44 K46 K56        V16 S03
                      59-92          195/55R16   R37 T87
Ford Focus            70-125         205/55R16   R09                                A02 A04 A05
DYB                   70-134         215/55R16                                      A08 A09 A12
e13*2007/46*1138*..   70-134         225/50R16   A01 K1a K8d                        A15 A18 A58
                                                                                    Car Flh Lim
                                                                                    V16 S03
Ford Focus Cabrio     74-107         205/55R16   K56                                A01 A02 A04
DB3                   74-107         215/50R16   K2b K44 K46 K56                    A05 A08 A09
e13*2001/116*0157*.   74-107         215/55R16   K2b K44 K46 K56                    A12 A15 A18
                      74-107         225/50R16   K1a K2b K44 K46 K56                B02 Cbo V16
                                                                                    S03
Ford Grand C-Max      70-134         215/55R16   A01 G40 K1a T93 T97 130            A02 A04 A05
DXA                   70-134         225/50R16   A01 K1a K1b K2b K5d T92 T96 130    A08 A09 A12
e13*2007/46*1103*..   77,92          205/55R16   NoD R09 T94 130                    A15 A18 A58
                                                                                    B02 KmS V16
                                                                                    S03
Ford Kuga             100            215/70R16   A13 R09                            A02 A04 A05
DM2                   100-147        215/65R16   A13                                A08 A09 A15
e13*2001/116*         100-147        225/65R16   A33                                A18 A57 B02
0109*19-..            100-147        235/60R16   A12                                S03
                      100-147        245/55R16   A01 A12 K1a
                      100-147        245/60R16   K1a
Ford Mondeo           66-150         205/50R16   K2b R37 T87 T91                    A01 A02 A04
B4Y, B5Y              66-150         205/55R16   K2b T88 T89 T91                    A05 A08 A09
e1*98/14*             66-150         215/55R16   K1c K2b K56                        A12 A15 A18
0154,0155*..          66-150         225/45R16   K1a K2b T89                        A58 B02 B03
                      66-150         225/50R16   K1c K2b K44 K56                    Flh Sth V16
                      66-166         205/55R16   K2b M+S                            S01
Ford Mondeo           74-176         215/55R16   A01 G03                            A02 A04 A05
BA7                   74-176         215/55R16   R09                                A08 A09 A12
e13*2001/116*0249*.   74-176         225/50R16   A01 K2b                            A15 A18 A58
- incl. MJ 2011       74-176         235/50R16   A01 G40 K2b                        B02 Flh Lim
                      74-92          205/55R16   R37                                V16 S03




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 11 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                   PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                       DIEWE GmbH

                                                                                    Seite 3 von 9
Handelsbezeichnung     kW-Bereich     Reifen      Reifenbezogene Auflagen und        Auflagen und
Fahrzeug-Typ                                      Hinweise                           Hinweise
ABE/EWG-Nr.
Ford Mondeo Turnier  74-176           215/55R16   A01 G03 T91 T93 130                A02 A04 A05
BA7                  74-176           215/55R16   R09 T91 T93 130                    A08 A09 A12
e13*2001/116*0249*.  74-176           225/50R16   A01 K2b T92 T93 130                A15 A18 A58
- incl. MJ 2011      74-176           235/50R16   A01 G40 K2b 130                    B02 Car V16
                     74-92            205/55R16   R37 T91 T93 130                    S03
Ford Mondeo Turnier 66-150            205/50R16   R37 T87 T91                        A02 A04 A05
BWY                  66-150           205/55R16   T91                                A08 A09 A12
e1*98/14*0156*..     66-150           215/50R16   A01 K1c K2b T90                    A15 A18 A58
                     66-150           215/55R16   A01 K1c K2b                        B02 B03 Car
                     66-150           225/45R16   A01 K1a T89                        V16 S01
                     66-150           225/50R16   A01 K1c K2b K46
                     66-166           205/55R16   M+S T91
Ford S-Max           74-176           215/60R16   A33 T94 T95 130                    A02 A04 A05
WA6                  74-176           225/55R16   A12 T94 T95 130                    A08 A09 A15
e13*2001/116*0185*. 74-176            235/50R16   A01 A12 K2b 130                    A18 A58 B02
                     74-176           245/50R16   A01 A12 K1a K2b K46 130            V16 S04
Ford Tourneo Connect 55-85            205/55R16   K2b T91 T94 130                    A01 A02 A04
PH2, PJ2             55-85            225/50R16   B49 K1a K1b K2b T92 T93 130        A05 A08 A09
e1*2001/116*                                                                         A12 A15 A18
0206*,0207* ..                                                                       B02 S02
Ford Transit Connect 55-85            205/55R16   K2b T91 T93 T94 130                A01 A02 A04
PT2, PU2             55-85            225/50R16   B49 K1a K1b K2b T92 T93 130        A05 A08 A09
L071; L072;                                                                          A12 A15 A18
e1*2007/46*0271*..;                                                                  B02 S02
e1*2007/46*0272*..
Jaguar X-Type        96-170           205/55R16   K1a K2b K41 K42 K45 K46 K56        A01 A02 A04
CF1                  96-170           215/50R16   K1a K2b K41 K42 K45 K46 K56        A05 A08 A09
e11*98/14*0176*..    96-170           225/45R16   K1a K2b K41 K42 K45 K46 K56        A12 A15 A18
                     96-170           225/50R16   K1a K2b K41 K42 K45 K46 K56 L02    B02 B03 Lim
                                                                                     V16 S01
Volvo C30              73-169         195/60R16   K42 R37                            A01 A02 A04
M, M-2D                73-169         205/55R16   K1c K2b K42                        A05 A08 A09
e4*2001/116*0076*..,   73-169         215/50R16   K1c K2b K42                        A12 A15 A18
e1*2001/116*0427*..    73-169         215/55R16   K1c K2b K41 K42 K45                A58 B02 Com
                       73-169         225/50R16   K1c K2b K42                        V16 S01
Volvo C70              100-169        215/55R16   A13                                A02 A04 A05
M                      100-169        225/50R16   A12                                A08 A09 A15
e4*2001/116*0076       100-169        235/50R16   A01 A12 K46                        A18 B02 Cbo
*08-..                                                                               V16 S01
Volvo S40, V50         73-169         195/60R16   K42 K46 R37                        A01 A02 A04
M                      73-169         205/55R16   K1c K2b K42 K46                    A05 A08 A09
e4*2001/116*0076*..    73-169         215/50R16   K1c K2b K42 K45 K46                A12 A15 A18
                       73-169         215/55R16   K1c K2b K41 K42 K45 K46            B02 B03 Car
                       73-169         225/50R16   K1c K2b K42 K45 K46                Lim V00 V16
                                                                                     S01
Volvo S60, V60         84-149         205/55R16   R37 R59 T91                        A02 A04 A05
F, F-N2D               84-149         205/60R16   R09                                A08 A09 A12
e9*2007/46*0023*..;    84-224         215/55R16   A01 K4i                            A15 A18 A57
e13*2007/46*1157*..    84-224         225/50R16   A01 K1a K1b K2b K4i K6f            Car Lim V00
                       84-224         235/50R16   A01 K1c K2b K4i K6f                V16 S05



Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 11 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                    PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                        DIEWE GmbH

                                                                                        Seite 4 von 9
Handelsbezeichnung      kW-Bereich     Reifen      Reifenbezogene Auflagen und           Auflagen und
Fahrzeug-Typ                                       Hinweise                              Hinweise
ABE/EWG-Nr.
Volvo S80               80-177         205/60R16   A33 M+S R09 130                       A02 A04 A05
A, A-2D                 80-177         215/55R16   A12 M+S R37 130                       A08 A09 A15
e9*2001/116*0057*..,    80-224         225/55R16   A12 130                               A18 B03 S05
e1*2001/116*0504*..     80-224         235/50R16   A01 A12 K1a K1b K2b K46 130
Volvo V70               80-177         205/60R16   A33 R09                               A02 A04 A05
B, /-2D, /-N2D, /-N2E   80-177         215/55R16   A12 R59                               A08 A09 A15
e9*2001/116*0065*..;    80-224         225/55R16   A12                                   A18 Car X7V
e1*2001/116*0505*..;    80-224         235/50R16   A01 A12 K1a K1b K46                   S05
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC70              120-224        215/65R16                                         A02 A04 A05
B, /-2D, /-N2D, /-N2E   120-224        225/60R16   A01 K1a                               A08 A09 A12
e9*2001/116*0065*..;    120-224        235/60R16   A01 K1c                               A15 A18 Car
e1*2001/116*0505*..;    120-224        245/55R16   A01 K1c K2b K42 K46                   KMV S05
e1*2007/46*0495*..;
e13*2007/46*1203*..


Auflagen und Hinweise

A01     Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.

A02     Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.

A04      Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.

A05     Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.

A08     Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.

A09    Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.

A12     Die Verwendung von Schneeketten ist nicht zulässig.


Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 11 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                 PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                     DIEWE GmbH

                                                                                       Seite 5 von 9

A13    Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.

A15    Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.

A18     Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.

A33    Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.

A57    Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)

A58    Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.

B02    Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.

B03      Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig aus-
schließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).

B49    Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 30 mm zur Rad- / Reifenkombination herzustellen.

Car    Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).

Cbo    Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.

Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).

Flh      Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).

G03     Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungs-
anleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.

G40      Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeits-
messers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO)
liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.


Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 11 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                         Seite 6 von 9

K1a    Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K1b     Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.

K1c    Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K29     Die äußeren Kunststoffmuttern und Befestigungsschrauben der Filz- bzw. Kunststoffeinsätze
in den hinteren Radhäusern sind zu entfernen und die Filz- bzw. Kunststoffeinsätze durch geeignete
Maßnahmen neu zu befestigen.

K2b    Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K41    An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

K42    An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

K44    An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

K45     An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.

K46     An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.

K4i     An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. zu kürzen und anschließend dauerhaft neu zu befestigen.

K56     Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.

K5d    An Achse 1 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte vollständig umzulegen.

K6f    An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 150mm nach
Radmitte vollständig umzulegen.


Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 11 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                         Seite 7 von 9

K8d    An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 200mm hinter
Radmitte um 5mm aufzuweiten.

KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).

KmS     Nur zulässig für Fahrzeugausführungen mit Schiebetüren.

KoS     Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.

L02    Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.

Lim     Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.

M+S     Diese Reifengröße ist nur zulässig als M+S-Bereifung.

NoD     Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.

R09    Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).

R37     Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.

R59      Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/60 R
16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).

S01     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.

S02     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.

S03     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.

S04     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.

S05     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.

Sth     Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.

T87    Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).

T88    Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T89    Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).



Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 11 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                          Seite 8 von 9

T90    Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T91    Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T92    Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T93    Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T94    Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T95    Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T96    Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T97    Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

V00    Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).

V16    Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:

         Vorderachse    Hinterachse

Nr. 1    185/50R16      205/45R16
Nr. 2    195/40R16      215/35R16
Nr. 3    195/45R16      215/40R16, 225/40R16
Nr. 4    195/50R16      205/45R16, 215/45R16
Nr. 5    205/45R16      225/40R16
Nr. 6    205/50R16      225/45R16
Nr. 7    205/55R16      225/50R16, 245/45R16
Nr. 8    205/60R16      225/55R16
Nr. 9    215/40R16      225/40R16, 245/35R16
Nr. 10   215/55R16      235/50R16
Nr. 11   225/40R16      245/35R16, 255/35R16
Nr. 12   225/50R16      245/45R16
Nr. 13   225/55R16      245/50R16
Nr. 14   225/60R16      245/55R16

Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.

X7V    Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 11 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                           Seite 9 von 9


130      Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.




Prüfort und Prüfdatum

Die Verwendungsprüfung fand am 26. August 2011 in Lambsheim statt.


Hinweise zum Sonderrad

Die Befestigung der Zentrierringe im Sonderrad erfolgt durch Einkleben durch den Radhersteller. Die
Eignung des Klebers (Loctite 5970) für diesen Anwendungsfall wurde von der Firma Diewe Gmbh
bestätigt.



Prüfergebnis

Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.

Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.

Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Januar 2011.

Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96


Lambsheim, 26. August 2011




Bohlander                                                                       00169839.DOC




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 12 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                             PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                                 DIEWE GmbH

                                                                                                Seite 1 von 8

Auftraggeber                               DIEWE GmbH
                                           Haupstraße 19
                                           86510 Asbach/Ried
                                           QM-Nr. 49 02 0111103

Prüfgegenstand                             PKW-Sonderrad
Modell                                     D116
Typ                                        D116
Radgröße                                   7JJx16H2
Zentrierart                                Mittenzentrierung

Aus-          Kennzeichnung Rad/ Zentrierring              Lochzahl/          Einpress- Rad-   Abrollumfang
führung                                                    Lochkreis- (mm)/   tiefe     last   (mm)
                                                           Mittenloch-ø       (mm)      (kg)
                                                           (mm)
510840        D116 5/108 /                                 5/108/65,1         40        650    2200
              ZH-099-4 Ø72xØ65.1***
*** Zentrierring durch Einkleben fixiert



Kennzeichnungen
KBA-Nummer                                 48698
Herstellerzeichen                          DIEWE Wheels Germany
Radtyp und Ausführung                      D116 (s.o.)
Radgröße                                   7JJx16H2
Einpresstiefe                              ET (s.o.)
Herstelldatum                              Monat und Jahr

Befestigungsmittel

Nr.       Art der Befestigungsmittel          Bund             Anzugsmoment (Nm)    Schaftlänge (mm)
S01       Schraube M12x1,25                   Kegel 60°         90                 24
S02       Mutter M12x1,5                      Kegel 60°        110                 -
S03       Schraube M14x1,5                    Kegel 60°        130                 28,3
S04       Schraube M12x1,25                   Kegel 60°        120                 24
S05       Serien-Schraube                     Kegel 60°        110                 29
          M12x1,75

Prüfungen

Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlings-
prüfungen durchgeführt.

Verwendungsbereich

Hersteller                                 Citroen
                                           Peugeot
                                           Volvo

Spurverbreiterung                          innerhalb 2%




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 12 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                   PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                       DIEWE GmbH

                                                                                 Seite 2 von 8

Handelsbezeichnung     kW-Bereich     Reifen      Reifenbezogene Auflagen und     Auflagen und
Fahrzeug-Typ                                      Hinweise                        Hinweise
ABE/EWG-Nr.
Citroen XM             60,79,89       205/50R16   T86 T87                         A02 A04 A05
Y3                     60,79,89       205/55R16   A01 G01 T88 T89                 A08 A09 A12
F320                   60,79,89       225/45R16   A01 K42 K56                     A15 A18 B02
                       60,79,89       225/50R16   A01 G01 K42 K56                 V16 S01
                       80,104-147     205/55R16   T88 T89
                       80,104-147     225/45R16   A01 G01 K42 K56
                       80,104-147     225/50R16   A01 K42 K56
Citroen XM             80-147         205/55R16   T88 T89 T91                     A02 A04 A05
Y4                     80-147         215/55R16   A01 G39 K42 K44                 A08 A09 A12
G666                   80-147         225/50R16   A01 K42 K56                     A15 A18 B02
                                                                                  V16 S01
Citroen XM             80-140         205/55R16   T89 T91                         A02 A04 A05
Y4..                   80-140         215/55R16   A01 G39 K42 K56                 A08 A09 A12
e2*93/81*,98/14*       80-140         225/45R16   A01 G63 K42 K56 T89             A15 A18 B02
0134 bis 0143*..       80-140         225/50R16   A01 K42 K56                     V16 S01
Peugeot 407/407SW      80-120         205/60R16   A30                             A01 A02 A04
6*...*; 6*****; 6      80-120         225/55R16   A12                             A05 A08 A09
e2*2001/116*                                                                      A15 A18 B03
0292-0297,0312,                                                                   Car Lim RDK
0328,0330-0332,                                                                   V16 X31 S01
0336,0346,0352*..;
e2*2001/116*0369*..;
e3*2007/46*0062*..
Peugeot 508            82-120         215/60R16   A90 K2b 130                     A01 A02 A04
8                      82-120         225/55R16   A12 K1a K2b K6m 130             A05 A08 A09
e2*2007/46*0080*..;    82-120         245/50R16   A12 K1c K2b K6k K6n 130         A15 A18 Car
e2*2007/46*0081*..                                                                Lim S04
Peugeot 605            79-147         205/55R16   R35 T88 T89 T91                 A02 A04 A05
6B                     79-147         225/50R16   A01 K44 K46 K56                 A08 A09 A12
F396,                                                                             A15 A18 B02
e2*93/81*0156*..                                                                  V16 S01
Peugeot 607            79-116         215/60R16   A11 R37                         A02 A04 A05
9 / 9*****             79-116         225/55R16   A11                             A08 A09 A15
e2*98/14*0199*..       79-116         235/55R16   A01 A12 K2b                     A18 B03 Pe8
                       79-116         245/50R16   A01 A12 K1c K2b                 RDK V16 S01
Volvo 850              93-184         205/50R16   K1a K41 K42                     A01 A02 A04
LS, LW                 93-184         225/45R16   K1a K41 K42                     A05 A07 A08
F787, G306                                                                        A09 A12 A15
                                                                                  A18 B02 B03
                                                                                  V16 S05
Volvo 850, S70/V70     103-195        205/55R16   K1a K41 K42 K45 R09             A01 A02 A04
L                      93-184         205/50R16   K1a K41 K42 K45 R37 T87 T91     A05 A07 A08
e9*93/81*0002*..       93-184         225/45R16   K1a K41 K42 K45 T89             A09 A12 A15
                                                                                  A18 A58 B02
                                                                                  V16 S05
Volvo 960              125-150        205/55R16   K41 K42                         A01 A02 A04
964-965                                                                           A05 A08 A09
G851                                                                              A12 A15 A18
                                                                                  B02 S02



Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 12 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                   PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                       DIEWE GmbH

                                                                                        Seite 3 von 8
Handelsbezeichnung     kW-Bereich     Reifen       Reifenbezogene Auflagen und           Auflagen und
Fahrzeug-Typ                                       Hinweise                              Hinweise
ABE/EWG-Nr.
Volvo 960, S90, V90    125-150        205/55R16    K41 K42                               A01 A02 A04
9                                                                                        A05 A08 A09
e4*95/54*0006*..                                                                         A12 A15 A18
                                                                                         B02 S02
Volvo C70              120-180        205/55R16    A11 M+S T88                           A02 A04 A05
N                      120-180        205/55R16    A11 T89                               A07 A08 A09
e4*96/27, 98/14,       120-180        225/50R16    A12 T92                               A15 A18 B02
2001/116*0015*..                                                                         B03 Cbo Cpe
                                                                                         V16 S05
Volvo S60, -/BiFuel    85-191         205/55R16    K1a K2b                               A01 A02 A04
R, H                   85-191         215/55R16    K1a K2b K46                           A05 A08 A09
e9*98/14, 2001/116*    85-191         225/50R16    K1a K2b K41 K42 K46 LK6               A12 A15 A18
0036,0044*..                                                                             B02 B03 V00
                                                                                         V16 S03
Volvo S80, -/BiFuel    96-125         205/60R16    R37                                   A02 A04 A05
T, K                   96-166         215/55R16                                          A08 A09 A12
e9*96/79,98/14,        96-200         215/55R16    M+S                                   A15 A18 B02
2001/116*              96-200         225/55R16                                          B03 NBF V00
0028,0043*..           96-200         235/50R16    A01 K1c K2b K42 K46 K56               V16 S03
                       96-200         245/50R16    A01 K1c K2b K41 K42 K46 K56 LK6
Volvo V70, -/BiFuel    85-191         205/55R16    K1a K2b T88 T89 T91                   A01 A02 A04
S, J                   85-191         215/55R16    K1a K2b K46                           A05 A08 A09
e4*98/14,2001/116*     85-191         225/50R16    K1a K2b K41 K42 K46 LK6               A12 A15 A18
0040,0061*..                                                                             B02 B03 V00
                                                                                         V16 X7V S03
Volvo XC70; V70 XC     120-154        205/55R16    A13 M+S R09 T90 T91                   A02 A04 A05
S                      120-154        215/65R16    A63                                   A08 A09 A15
e4*98/14*0040*..,      120-154        225/60R16    A12                                   A18 B02 KMV
e4*2001/116*0040*..                                                                      S03
- XC (Cross Country)

Auflagen und Hinweise

A01     Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.

A02     Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.

A04      Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.



Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 12 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                 PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                     DIEWE GmbH

                                                                                        Seite 4 von 8

A05     Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.

A07   Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.

A08     Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.

A09    Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.

A11    Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.

A12    Die Verwendung von Schneeketten ist nicht zulässig.

A13    Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.

A15    Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.

A18     Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.

A30    Die Verwendung von Schneeketten wurde nicht geprüft.

A58    Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.

A63    Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).

A90    Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.

B02    Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.

B03     Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).

Car    Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 12 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                 PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                     DIEWE GmbH

                                                                                       Seite 5 von 8

Cbo    Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.

Cpe    Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.

G01    Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.

G39     Ist die Reifengröße 205/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.

G63     Bei Fahrzeugen mit ausschließlich 205/65R15 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.

K1a    Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K1c    Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K2b    Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K41    An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

K42    An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

K44    An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

K45     An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.



Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 12 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                 PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                     DIEWE GmbH

                                                                                        Seite 6 von 8

K46     An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.

K56     Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.

K6k   An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5mm auszustellen.

K6m An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm hinter bis 300mm hinter
Radmitte vollständig umzulegen.

K6n    An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 300mm hinter
Radmitte vollständig umzulegen.

KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).

LK6    An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

Lim    Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.

M+S    Diese Reifengröße ist nur zulässig als M+S-Bereifung.

NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.

Pe8    Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für Fahr-
zeugausführungen mit Brembo-Bremssattel in Verbindung mit Bremsscheibendurchmesser 309 mm
an Achse 1.

R09    Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).

R35      Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).

R37     Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.

RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung
mit den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-
Händler zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu
ersetzen.

S01     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.

S02     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.



Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 12 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                          Seite 7 von 8

S03     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.

S04     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.

S05     Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.

T86    Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T87    Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).

T88    Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T89    Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T90    Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T91    Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T92    Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

V00    Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).

V16    Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:

         Vorderachse    Hinterachse

Nr. 1    185/50R16      205/45R16
Nr. 2    195/40R16      215/35R16
Nr. 3    195/45R16      215/40R16, 225/40R16
Nr. 4    195/50R16      205/45R16, 215/45R16
Nr. 5    205/45R16      225/40R16
Nr. 6    205/50R16      225/45R16
Nr. 7    205/55R16      225/50R16, 245/45R16
Nr. 8    205/60R16      225/55R16
Nr. 9    215/40R16      225/40R16, 245/35R16
Nr. 10   215/55R16      235/50R16
Nr. 11   225/40R16      245/35R16, 255/35R16
Nr. 12   225/50R16      245/45R16
Nr. 13   225/55R16      245/50R16

Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.


Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 12 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                           Seite 8 von 8

X31    An Achse 1 sind die Kabel für die Verschleißanzeige und des Anti-Blockier-Systems bzw.
deren Halterungen so zu verlegen oder zu verändern, dass bei vollständigem Lenkeinschlag ein
Mindestabstand von 4 mm zur Rad- / Reifenkombination vorhanden ist.

X7V    Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).

130      Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.


Prüfort und Prüfdatum

Die Verwendungsprüfung fand am 26. August 2011 in Lambsheim statt.


Hinweise zum Sonderrad

Die Befestigung der Zentrierringe im Sonderrad erfolgt durch Einkleben durch den Radhersteller. Die
Eignung des Klebers (Loctite 5970) für diesen Anwendungsfall wurde von der Firma Diewe Gmbh
bestätigt.


Prüfergebnis

Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.

Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.

Das Gutachten umfasst Blatt 1 bis 8 und gilt für Sonderräder ab Herstellungsdatum Januar 2011.

Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96

Lambsheim, 26. August 2011




Bohlander                                                                       00169840.DOC




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 13 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                             PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                                 DIEWE GmbH

                                                                                               Seite 1 von 5

Auftraggeber                               DIEWE GmbH
                                           Haupstraße 19
                                           86510 Asbach/Ried
                                           QM-Nr. 49 02 0111103

Prüfgegenstand                             PKW-Sonderrad
Modell                                     D116
Typ                                        D116
Radgröße                                   7JJx16H2
Zentrierart                                Mittenzentrierung

Aus-          Kennzeichnung Rad/ Zentrierring              Lochzahl/          Einpress- Rad-   Abrollumfang
führung                                                    Lochkreis- (mm)/   tiefe     last   (mm)
                                                           Mittenloch-ø       (mm)      (kg)
                                                           (mm)
510540        D116 5/105 /                                 5/105/56,6         40       650     2150
              ZH-100-10 Ø76xØ56.6***
*** Zentrierring durch Einkleben fixiert



Kennzeichnungen
KBA-Nummer                                 48698
Herstellerzeichen                          DIEWE Wheels Germany
Radtyp und Ausführung                      D116 (s.o.)
Radgröße                                   7JJx16H2
Einpresstiefe                              ET (s.o.)
Herstelldatum                              Monat und Jahr

Befestigungsmittel

Nr.       Art der Befestigungsmittel Bund                      Anzugsmoment (Nm) Schaftlänge (mm)
S01       Serien-Mutter M12x1,5 - Kegel 60°                    140               -
          offen

Nr.       Art der Befestigungsmittel          Bund             Anzugsmoment (Nm) Gesamthöhe (mm)
S02       Serien-Mutter M12x1,5               Kegel 60°        125               35,5


Prüfungen

Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlings-
prüfungen durchgeführt.

Verwendungsbereich

Hersteller                                 Daewoo/Chevrolet
                                           Opel

Spurverbreiterung                          innerhalb 2%




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 13 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                 PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                     DIEWE GmbH

                                                                                        Seite 2 von 5

Handelsbezeichnung     kW-Bereich    Reifen        Reifenbezogene Auflagen und            Auflagen und
Fahrzeug-Typ                                       Hinweise                               Hinweise
ABE/EWG-Nr.
Chevrolet Cruze        80-104        205/60R16     A91                                    A02 A04 A05
KL1J                   80-104        215/55R16     A12                                    A07 A08 A09
e4*2001/116*0140*..    80-104        215/60R16     A01 A12 G03                            A15 A18 A58
                       80-104        215/60R16     A12 R09                                Sth V16 S02
                       80-104        225/55R16     A12
                       80-104        245/50R16     A01 A12 K2b K4i K6g K8i R03
Opel Astra-J           64-88,103     205/55R16     A33 R09                                A02 A04 A05
P-J                    64-88,103     205/60R16     A91                                    A07 A08 A09
e1*2007/46*0141*..     64-88,103     205/65R16     A01 A12 G03                            A15 A18 A58
                       64-88,103     215/55R16     A91                                    Flh V16 S01
                       64-88,103     215/60R16     A12 R09
                       64-88,103     215/60R16     A01 A12 G03
                       64-88,103     225/55R16     A12
Opel Astra-J           70-88,103     205/55R16     A33 R09                                A02 A04 A05
P-J/SW                 70-88,103     205/60R16     A91                                    A07 A08 A09
e4*2007/46*0204*..     70-88,103     205/65R16     A01 A12 G03                            A15 A18 A58
- Sports Tourer        70-88,103     215/55R16     A91                                    Car V16 S01
- Station Wagon        70-88,103     215/60R16     A12 R09
                       70-88,103     215/60R16     A01 A12 G03
                       70-88,103     225/55R16     A12


Auflagen und Hinweise

A01     Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.

A02     Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.

A04      Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.

A05     Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.

A07   Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 13 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                 PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                     DIEWE GmbH

                                                                                       Seite 3 von 5

A08     Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.

A09    Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.

A12    Die Verwendung von Schneeketten ist nicht zulässig.

A15    Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.

A18     Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.

A33    Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.

A58    Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.

A91    Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloß auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.

Car    Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).

Flh      Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).

G03     Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.

K2b    Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K4i     An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. zu kürzen und anschließend dauerhaft neu zu befestigen.

K6g   An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.

K8i    An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte um 10mm aufzuweiten.


Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 13 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                          Seite 4 von 5


R03      Diese Reifengröße ist nur an Achse 2 zulässig.

R09    Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).

S01     Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.

S02     Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.

Sth      Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.

V16    Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:

         Vorderachse    Hinterachse

Nr. 1    185/50R16      205/45R16
Nr. 2    195/40R16      215/35R16
Nr. 3    195/45R16      215/40R16, 225/40R16
Nr. 4    195/50R16      205/45R16, 215/45R16
Nr. 5    205/45R16      225/40R16
Nr. 6    205/50R16      225/45R16
Nr. 7    205/55R16      225/50R16, 245/45R16
Nr. 8    205/60R16      225/55R16
Nr. 9    215/40R16      225/40R16, 245/35R16
Nr. 10   215/55R16      235/50R16
Nr. 11   225/40R16      245/35R16, 255/35R16
Nr. 12   225/50R16      245/45R16
Nr. 13   225/55R16      245/50R16
Nr. 14   225/60R16      245/55R16

Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.




Prüfort und Prüfdatum

Die Verwendungsprüfung fand am 24. August 2011 in Lambsheim statt.


Hinweise zum Sonderrad

Die Befestigung der Zentrierringe im Sonderrad erfolgt durch Einkleben durch den Radhersteller. Die
Eignung des Klebers (Loctite 5970) für diesen Anwendungsfall wurde von der Firma Diewe Gmbh
bestätigt.




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 13 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                 PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                     DIEWE GmbH

                                                                                        Seite 5 von 5




Prüfergebnis

Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.

Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.

Das Gutachten umfasst Blatt 1 bis 5 und gilt für Sonderräder ab Herstellungsdatum Januar 2011.

Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96


Lambsheim, 24. August 2011




Bohlander                                                                    00169895.DOC




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 14 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                             PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                                 DIEWE GmbH

                                                                                               Seite 1 von 10

Auftraggeber                               DIEWE GmbH
                                           Haupstraße 19
                                           86510 Asbach/Ried
                                           QM-Nr. 49 02 0111103

Prüfgegenstand                             PKW-Sonderrad
Modell                                     D116
Typ                                        D116
Radgröße                                   7JJx16H2
Zentrierart                                Mittenzentrierung

Aus-          Kennzeichnung Rad/ Zentrierring              Lochzahl/          Einpress- Rad-   Abrollumfang
führung                                                    Lochkreis- (mm)/   tiefe     last   (mm)
                                                           Mittenloch-ø       (mm)      (kg)
                                                           (mm)
511040        D116 5/110 /                                 5/110/65,1         40       650     2200
              ZH-099-4 Ø72xØ65.1***
*** Zentrierring durch Einkleben fixiert



Kennzeichnungen
KBA-Nummer                                 48698
Herstellerzeichen                          DIEWE Wheels Germany
Radtyp und Ausführung                      D116 (s.o.)
Radgröße                                   7JJx16H2
Einpresstiefe                              ET (s.o.)
Herstelldatum                              Monat und Jahr

Befestigungsmittel

Nr.       Art der Befestigungsmittel          Bund             Anzugsmoment (Nm) Schaftlänge (mm)
S01       Schraube M12x1,5                    Kegel 60°        110               24
S02       Schraube M14x1,5                    Kegel 60°        110               25
S03       Schraube M12x1,25                   Kegel 60°        110               24

Prüfungen

Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlings-
prüfungen durchgeführt.

Verwendungsbereich

Hersteller                                 Alfa Romeo
                                           Fiat
                                           Opel
                                           Saab

Spurverbreiterung                          innerhalb 2%




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 14 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                   PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                       DIEWE GmbH

                                                                                Seite 2 von 10

Handelsbezeichnung     kW-Bereich     Reifen      Reifenbezogene Auflagen und     Auflagen und
Fahrzeug-Typ                                      Hinweise                        Hinweise
ABE/EWG-Nr.
Alfa 159/159 Sportw.   85-125         205/55R16   A33 R37 T91 T94 130             A01 A02 A04
939                    85-147         215/55R16   A90 T91 T93 130                 A05 A08 A09
e3*2001/116*0212*..    85-147         225/50R16   A12 K2b K92 T92 T93 130         A15 A18 A58
                                                                                  B01 B02 B03
                                                                                  B29 B50 Car
                                                                                  Lim RDK V16
                                                                                  S02
Alfa Brera, Spider     120-147        215/55R16   A90 T91 T93                     A01 A02 A04
939                    120-147        225/50R16   A12 K92 T92 T93                 A05 A08 A09
e3*2001/116*0212*..                                                               A15 A18 A58
                                                                                  B01 B02 B03
                                                                                  B29 B50 Cbo
                                                                                  Cpe RDK S02
Alfa Giulietta       77-125           195/55R16   A11 T91                         A02 A04 A05
940                  77-125           195/60R16   A33                             A08 A09 A15
e3*2007/46*0027*..   77-125           205/55R16   A33                             A18 A58 B03
                     77-125           215/50R16   A12                             B33 Flh V16
                     77-125           215/55R16   A12                             S03
                     77-125           225/50R16   A01 A12 K2b K6g
Fiat Croma           85-110           205/55R16   A90 R37                         A02 A04 A05
194                  85-147           215/55R16   A12                             A08 A09 A15
e3*2001/116*0210*..  85-147           225/50R16   A01 A12 K25                     A18 Car V16
                     85-147           235/50R16   A12 R03                         S01
Opel Astra Caravan   59-103           195/55R16   A11 R37                         A02 A04 A05
A-H/SW -/Van         59-103           205/50R16   A12 R37                         A08 A09 A15
e1*2001/116*0293*..; 59-147           205/55R16   A12                             A18 Car V16
e1*2007/46*0341*..;  59-147           215/50R16   A12                             S01
e1*2007/46*0576*..   59-147           225/45R16   A12
                     59-147           225/50R16   A01 A12 K44
Opel Astra-G         55-108           195/50R16   K56 R37 T83 T84                 A01 A02 A04
T98, T98/NB          55-108           205/45R16   K56 R37 T83 T87                 A05 A08 A09
e1*97/27,98/14*      55-147           205/50R16   K1a K2b K42 K56 R35             A12 A15 A18
0086, 0101*..        55-147           205/50R16   K1a K2b K42 K56 M+S R09         B03 Flh Sth
                     55-147           215/45R16   K1a K2b K42 K56 T85 T86         V16 S01
                     55-147           225/45R16   K1a K2b K42 K56
Opel Astra-G         74-108           195/50R16   K56 R37 T84                     A01 A02 A04
T98C                 74-108           205/45R16   K1a K2b K56 R37 T83 T87         A05 A08 A09
e1*98/14*0132*..     74-147           205/50R16   K1c K2b K42 K56 R35 T83 T87     A12 A15 A18
- Coupé, Cabrio      74-147           215/45R16   K1c K2b K42 K56 T85 T86         B03 Cbo Cpe
                     74-147           225/45R16   K1c K2b K42 K45 K56             V16 S01
Opel Astra-G Caravan 55-108           195/50R16   R37 T83 T84                     A02 A04 A05
T98/Kombi            55-108           205/45R16   R37 T83 T87                     A08 A09 A12
e1*97/27,            55-147           205/50R16   A01 K1a K2b K42 R35 T86         A15 A18 Car
98/14*0087*..        55-147           215/45R16   A01 K1a K2b K42 T85 T86         V16 S01
                     55-147           225/45R16   A01 K1a K2b K42




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 14 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                Seite 3 von 10
Handelsbezeichnung     kW-Bereich    Reifen      Reifenbezogene Auflagen und      Auflagen und
Fahrzeug-Typ                                     Hinweise                         Hinweise
ABE/EWG-Nr.
Opel Astra-H          59-103         195/55R16   A11 R37                          A02 A04 A05
A-H                   59-103         205/50R16   A12 R37                          A08 A09 A15
e1*2001/116*0261*..;  59-147         205/55R16   A12                              A18 Flh V16
e1*2007/46*0344*..    59-147         215/50R16   A12                              S01
                      59-147         225/45R16   A12
                      59-147         225/50R16   A01 A12 K44
Opel Astra-H GTC      59-103         195/55R16   A11 R37                          A02 A04 A05
A-H/C                 59-103         205/50R16   A12 R37                          A08 A09 A15
e4*2001/116*0094*..   59-147         205/55R16   A12                              A18 Cpe V16
                      59-147         215/50R16   A12                              S01
                      59-147         225/45R16   A12
                      59-147         225/50R16   A01 A12 K44
Opel Astra-H Twin Top 77-147         205/55R16                                    A02 A04 A05
A-H/C                 77-147         215/50R16                                    A08 A09 A12
e4*2001/116*0094*..   77-147         225/45R16                                    A15 A18 Cbo
                      77-147         225/50R16   A01 K44                          V16 S01
Opel Calibra          125,150        195/50R16   K1a K2b K41 K42 K56 R37 T84      A01 A02 A04
Calibra A             125,150        205/45R16   K1a K2b K41 K42 K56 R37 T83      A05 A08 A09
F406                  125,150        205/50R16   K1c K2b K41 K42 K45 K46 K56      A12 A15 A18
                      125,150        225/40R16   K1c K2b K41 K42 K45 K46 K56      V16 S01
                      125,150        225/45R16   K1c K2b K41 K42 K45 K46 K56
Opel Corsa-C          74             195/45R16   T80 T84                          A02 A04 A05
Corsa-C               74             205/45R16   A01 K2b K41 K42 K45              A08 A09 A12
e1*98/14*0148*..      74             215/40R16   A01 K1c K2b K42                  A15 A18 V16
                                                                                  S01
Opel Corsa-D           92, 96        195/55R16                                    A02 A04 A05
S-D                    92, 96        205/50R16                                    A08 A09 A12
e1*2001/116*0379*..    92, 96        215/50R16   A01 K44 K46 K56                  A15 A18 Flh
                       92, 96        225/45R16   A01 K44 K46 K56                  V16 S01
                       92,96,110     195/55R16   M+S
                       92,96,110     205/50R16   M+S
Opel Corsa-D OPC       141           195/55R16   M+S                              A02 A04 A05
S-D                    141           205/50R16   M+S                              A08 A09 A12
e1*2001/116*0379*..                                                               A15 A18 Flh
                                                                                  S01
Opel Meriva-A          132           195/50R16   K2b M+S T88                      A01 A02 A04
X01Monocab             55-132        205/50R16   K1a K1b K2b K46 K56              A05 A08 A09
e1*2001/116*0215*..    55-132        215/45R16   K2b K46 K56 T85 T86              A12 A15 A18
                       55-132        225/45R16   K1a K1b K2b K46 K56              V16 S01
                       55-92         195/50R16   K2b R37 T88
                       55-92         215/40R16   K2b K46 K56 T86
Opel Omega-B           74-160        205/55R16   R37 R70                          A02 A04 A05
V94, Omega-B                                                                      A08 A09 A12
G684, e1*96/79,                                                                   A15 A18 B03
98/14*0077*..                                                                     S01
Opel Omega-B           74-160        205/55R16   R37 R70 130                      A02 A04 A05
V94/K.,Omega-B-Car                                                                A08 A09 A12
G685, e1*96/79,                                                                   A15 A18 B03
98/14*0078*..                                                                     S01
- Caravan, Kombi


Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 14 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                Seite 4 von 10
Handelsbezeichnung     kW-Bereich    Reifen      Reifenbezogene Auflagen und      Auflagen und
Fahrzeug-Typ                                     Hinweise                         Hinweise
ABE/EWG-Nr.
Opel Signum            74-114        205/55R16   A13 R37 T91                      A02 A04 A05
Vectra/Car, Z-C/S      74-184        215/55R16   A31                              A08 A09 A15
e1*2001/116*0214*..,   74-184        225/50R16   A12                              A18 B03 DB8
e1*2001/116*0291*..                                                               Flh S01
Opel Vectra-A          125           195/50R16   K1c K42 R37 T84                  A01 A02 A04
Vectra A, A-CC         125           205/45R16   K1c K42 R37 T83 T87              A05 A08 A09
E947/1, E948/1         125           205/50R16   K1c K2b K42 K44                  A12 A15 A18
                       125           225/40R16   K1c K2b K42 K44                  V16 S01
                       125           225/45R16   K1c K2c K41 K42 K44 K45
Opel Vectra-A          150           195/50R16   K1c K42 R37                      A01 A02 A04
Vectra A-X             150           205/45R16   K1c K42 R37                      A05 A08 A09
E951/1                 150           205/50R16   K1c K2b K42 K44                  A12 A15 A18
                       150           225/40R16   K1c K2b K42 K45                  V16 S01
                       150           225/45R16   K1c K2c K41 K42 K44 K45
Opel Vectra-B          55-125        205/50R16   K1a K2b K42 K45 K56              A01 A02 A04
J96                    55-125        205/55R16   K1a K2b K41 K42 K45 K56          A05 A08 A09
e1*93/81, 95/54,       55-125        225/45R16   K1a K2b K42 K45 K56              A12 A15 A18
98/14*0030*..          55-125        225/50R16   K1a K2c K41 K42 K45 K56          V16 S01
Opel Vectra-B          55-125        205/50R16   K1a K2b K42 K45 K56 T86 T87      A01 A02 A04
J96/Kombi              55-125        205/55R16   K1a K2b K41 K42 K45 K56          A05 A08 A09
e1*95/54,              55-125        225/45R16   K1a K2b K42 K45 K56              A12 A15 A18
98/14*0044*..          55-125        225/50R16   K1a K2c K41 K42 K45 K56          V16 S01
Opel Vectra-C          74-129        205/55R16   A13 R37 T91                      A02 A04 A05
Vectra/Lim, Z-C        74-129        215/50R16   A31 R37                          A08 A09 A15
e1*98/14*0187*..,      74-184        215/55R16   A33                              A18 B03 DB8
e1*2001/116*0290*..    74-184        225/50R16   A12                              Flh Lim V16
                                                                                  S01
Opel Vectra-C          74-129        205/55R16   A13 R37 T91                      A02 A04 A05
Vectra/SW, Z-C/SW      74-129        215/50R16   A31 R37 T90                      A08 A09 A15
e1*2001/116*0238*..,   74-184        215/55R16   A31                              A18 B03 Car
e1*2001/116*0292*..    74-184        225/50R16   A12                              DB8 V16 S01
- Caravan, Kombi
Opel Zafira-A          60-147        205/55R16   K15 K1a K2c K42                  A01 A02 A04
T98MONOCAB                                                                        A05 A08 A09
e1*98/14*0110*..                                                                  A12 A15 A18
                                                                                  B03 S01
Opel Zafira-B          69-147        205/55R16   A12 T91 T94 130                  A02 A04 A05
A-H/Monocab /-V        74-110        195/60R16   A33 R37 R50 T89 130              A08 A09 A15
e1*2001/116*0325*..;                                                              A18 B03 S01
e1*2007/46*0497*..:
e1*2007/46*0595*..
Saab 9-3               88-110        205/55R16   A30 R37 T91                      A02 A04 A05
YS3F                   88-129        215/50R16   A12 R37                          A08 A09 A15
e4*2001/116*0065*..,   88-188        205/55R16   A30 M+S T91                      A18 A58 B03
e4*2001/116*0077*..    88-188        215/55R16   A12                              Car Cbo DB8
                       88-188        225/50R16   A01 A12 K25                      KOV Lim V16
                                                                                  S01




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 14 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                   PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                       DIEWE GmbH

                                                                                      Seite 5 von 10
Handelsbezeichnung      kW-Bereich    Reifen       Reifenbezogene Auflagen und          Auflagen und
Fahrzeug-Typ                                       Hinweise                             Hinweise
ABE/EWG-Nr.
Saab 9-5                88-147        205/55R16    R37                                   A02 A04 A05
YS3E                    88-184        215/55R16    A01 K1a K2b K42 K56                   A08 A09 A12
e11*96/27*0073*..,      88-184        225/50R16    A01 K1a K2b K42 K56                   A15 A18 B03
e4*2001/116*0096*..     88-191        205/55R16    M+S R37                               V16 S01
                        88-191        215/55R16    A01 K1a K2b K42 K56 M+S
Saab 900, -/Cabrio      96-136        205/50R16    K2b K42 K56                           A01 A02 A04
900/II, 900/II Cabrio   96-136        225/45R16    K2b K42 K56                           A05 A08 A09
G511, G783                                                                               A12 A15 A18
                                                                                         V16 S01
Saab 900, Saab 9-3      169           205/50R16    K42 K56 M+S                           A01 A02 A04
YS3D                    85-151        205/50R16    K42 K56                               A05 A08 A09
e4*95/54*0012*..,       85-151        225/45R16    K42 K56                               A12 A15 A18
e4*98/14*0012*..                                                                         B03 V16 S01


Auflagen und Hinweise

A01     Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.

A02     Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.

A04      Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.

A05     Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.

A08     Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.

A09    Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.

A11    Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 14 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                 PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                     DIEWE GmbH

                                                                                      Seite 6 von 10

A12    Die Verwendung von Schneeketten ist nicht zulässig.

A13    Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.

A15    Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.

A18     Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.

A30    Die Verwendung von Schneeketten wurde nicht geprüft.

A31    Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Antriebsachse verwendet werden.

A33    Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.

A58    Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.

A90    Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.

B02    Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.

B03     Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).

B29    Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330 mm an Achse 1.

B33    Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330mm oder größer an Achse1.

B50    Die Kabel bzw. deren Halterungen für die Verschleißanzeige oder ABS-Kabel sind so zu
verlegen bzw. zu verändern, dass mindestens 6 mm Abstand zur Rad- / Reifenkombination vorhanden
ist.

Car    Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).

Cbo    Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.

Cpe    Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.

DB8    Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.


Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 14 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                        Seite 7 von 10

Flh      Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).

K15    Eine ausreichende Freigängigkeit der Rad/Reifen-Kombination im Türbereich an Achse 2 ist
durch Nacharbeiten der Türkante sowie der Spritzgummis herzustellen.

K1a    Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K1b     Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.

K1c    Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K25    Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.

K2b    Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K2c    Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K41    An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

K42    An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

K44    An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

K45     An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.

K46     An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.



Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 14 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                        Seite 8 von 10

K56     Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.

K6g   An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.

K92    Auf einen ausreichenden Abstand (mindestens 6 mm) zwischen Rad- / Reifenkombination und
Bremsleitung/Bremsschlauch bzw. -halter an Achse 1 ist zu achten.

KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).

Lim     Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.

M+S     Diese Reifengröße ist nur zulässig als M+S-Bereifung.

R03     Diese Reifengröße ist nur an Achse 2 zulässig.

R09    Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).

R35      Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).

R37     Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.

R50    Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in
diesem Gutachten genannten Radgröße nicht montierbar ist.

R70    Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.

RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung
mit den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-
Händler zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu
ersetzen.

S01     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.

S02     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.

S03     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.

Sth     Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.

T80    Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 14 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                         Seite 9 von 10

T83    Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T84    Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T85    Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T86    Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T87    Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).

T88    Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T89    Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T90    Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T91    Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T92    Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T93    Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T94    Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

V16    Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:

         Vorderachse    Hinterachse

Nr. 1    185/50R16      205/45R16
Nr. 2    195/40R16      215/35R16
Nr. 3    195/45R16      215/40R16, 225/40R16
Nr. 4    195/50R16      205/45R16, 215/45R16
Nr. 5    205/45R16      225/40R16
Nr. 6    205/50R16      225/45R16
Nr. 7    205/55R16      225/50R16, 245/45R16
Nr. 8    205/60R16      225/55R16
Nr. 9    215/40R16      225/40R16, 245/35R16
Nr. 10   215/55R16      235/50R16

Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.


Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 14 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                        Seite 10 von 10



130      Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.




Prüfort und Prüfdatum

Die Verwendungsprüfung fand am 26. August 2011 in Lambsheim statt.


Hinweise zum Sonderrad

Die Befestigung der Zentrierringe im Sonderrad erfolgt durch Einkleben durch den Radhersteller. Die
Eignung des Klebers (Loctite 5970) für diesen Anwendungsfall wurde von der Firma Diewe Gmbh
bestätigt.



Prüfergebnis

Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.

Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.

Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Januar 2011.

Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96


Lambsheim, 26. August 2011




Bohlander                                                                       00169841.DOC




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim




                             
                                 

                                                                                                   

                             
                                        
                                        
                                        

                            
                                  
                                     
                                 
                              

                                    
                                                              
                                                                          
                                                             
                                                            
              






                               
                         
                     
                                 
                            
                            

                        

                                 
                                                    
                                                    
                                                    
                                                    









                               
                                        
                                        
                                        
                                        

                         









                   
                       

                                                                                   

                    
                                                               

                                         
                                                
                                                                 
                                                                                     
                                                                                     
                          
                              
                                          
                                                                


                                                   
                                                        
                                             
                                           
                                         
                                          
                                                              
                                              
                                            
                                                                                     
                                 
                                                
                                     
                                           
                                 
                                          
                                            
                                          
                       
                                                 
                                   
                                                       
                                      
                                                                
                                                                 
                                                                                     
                                          
                                                                                  
                                                                              
                                                                   

                                              
                                                                                  
                                                                        
                                                                 
                                                                                     









                   
                       

                                                                                    
                     
                                                                

                                    
                                            
                        
                       
                                 
                                 
                                  
                                            
                       
                       
                                 
                                 
                                          
                                                 
                            
                                 
                                 
                                 
                                            
                                            
                                                                  
                                                                   
                                                                                      
                                                                                      
                                    
                                                        
                                           
                                                                   
                                                                                      
                                                  
                                            
                               
                                                                  
                                                                   
                                                  
                                                 
                                        
                                                                 
                                                                 

                                       
                                                                                   
                                                                        
                                                                          

                                                   
                                                 
                            
                                                                  
                                                                                      








                    
                        

                                                                                     
                      
                                                                 

                                                  
                                                                
                                                 
                                                                 
                                                                                         
                                            
                                                    
                                              
                
                                  
                                  
                               
                          
                   
                                                                                
                                          
                                                   
                                                                    
                                                                     


                                     
                                           
                                                                    
                                                                     


                                       
                                                                
                                                       
                                              


                                                        
                                                                
                               
                                                                   
                                                                                         
                                                       
                                                    
                                                                            
                                                                              
                                                                                         
                           
                                       
                                                                            
                                                                              
                                                                                         









                     
                         

                                                                                      
                       
                                                                  

                                                 
                                               
                                      
                                     
                                                                     

                                     
                                              
                             
                               
                                         
                                              
                                                                    
                                                                     
                                                                                        
                                                        
                                                         
                                  
                           
                                   
                                     
                                      
                                                                    
                                                                                        
                                                                                        
                                                    
                                                   
                                
                                                                       
                                                
                                                          
                                            
                                          
                                                    
                                               
                                     
                                           
                                            
                                               
                                                     
                                  













                    
                        

                                                                                     
                      
                                                                 

                                           
                                              
                                                    
                                         






                                       
                                              
                            
                                      
                                                 
                                                                                    
                                                                   
                                                                                       
                                       
                                              
                         
                          
                           
                                  
                                               
                                                  
                             
                                  
                                  
                                  
                                                       
                                                              
                                            
                 
              
                     
                  
                                                       
                                                              
                                                    
                       
                        
                         
                                  









                   
                       

                                                                                       
                        
                                                                   

                                                          
                                                                 
                                                       
                       
              
                
                                 
                                              
                                                             
                                                                             
                                                                              
                                                                              

                                              
                                                 
                                                   
                                                                              
                                                                              






 




 






 






 



 











                
                    

                                                                                      

 


 


   

 


 



 



 


 


 


   

   

   

 


 



 




   


 


   









                 
                     

                                                                                        

 


     


 




 





 
 




 





 


 





 





 




 


 









                
                    

                                                                                    

 


 


   


 


 


 



  


 


 


   


 


 


 


   

   

 


    


   

 









                 
                     

                                                                                        

 


 



 


 


 


 


 


 


 


    

   


   


   


   


   


   


   


   










                  
                      

                                                                                        

   


   


   


   


   


   


 


             

        
        
        
        
        
        
        
        
        
         
         
         
         
         





 


 



     











                
                    

                                                                                      





































                                                            









                             
                                 

                                                                                                    

                             
                                        
                                        
                                        

                            
                                  
                                     
                                 
                              

                                    
                                                              
                                                                          
                                                             
                                                            
              






                               
                         
                     
                                 
                            
                            

                        

                                 
                                                    
                                                    
                                                    
                                                    









                               
                                        

                         









                    
                        

                                                                                        

                        
                                                                   

                                                   
                                                   
                                          
                                           
                                  
                                  
                                  
                                                             
                                                            
                                           
                                                                                         
                                                               
                                                           
                                          
                                                                                         
                                     
                                           
                                  
                                        
                                         
                                   
                                                  
                                                       
                       
                                                 
                                                           
                                                                
                                        
                                                                 
                                  
                                  
                                  
                                  
                                                         
                                                                  
                           
                                                                       
                                                                   
                                         
                                   
                                                                
                                                                   
                                                                                         
                                     
                                           
                                              
                                             
                                                                                         
                                                                                         








                   
                       

                                                                                    
                    
                                                               

                                       
                                           
                                               
                                                  
                                                                                      
                                                       
                                                        
                                           
                                                                                      
                                                                                      
                                              
                                                   
                               
                                                                   
                                                                                      
                                          
                                                 
                                      
                                                                   
                                                                                      
                                                
                                                           
                                           
                                                             
                                                             
                              
                                       
                                                                             
                                                                                      
                                                                                      
                                          
                                                       
                                       
                                                                                      
                                                                                      
                                                   
                                                          
                                                                   
                                                                                      
                                                   
                                                     
                                       
                                                                  




 











                
                    

                                                                                        

 






 






 



 




 


 


 


   

 


 



 



 


 


   

   








                 
                     

                                                                                          

    

    

 




   


    

 


 








    

    

 




 


 





 
 




 











                
                    

                                                                                       

 





 





 


 


 


 


 


   


   

   

 


 



   

 


 




 










                 
                     

                                                                                          


 



 


 


 


 


 


 


   


   


   


   


   


   


   


   


   


   










                  
                      

                                                                                          


   


   


 


 


             

        
        
        
        
        
        
        
        
        
         
         
         
         
         





 


    



    



     











                
                    

                                                                                         





































                                                            





GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 17 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                             PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                                 DIEWE GmbH

                                                                                               Seite 1 von 11

Auftraggeber                               DIEWE GmbH
                                           Haupstraße 19
                                           86510 Asbach/Ried
                                           QM-Nr. 49 02 0111103

Prüfgegenstand                             PKW-Sonderrad
Modell                                     D116
Typ                                        D116
Radgröße                                   7JJx16H2
Zentrierart                                Mittenzentrierung

Aus-          Kennzeichnung Rad/ Zentrierring              Lochzahl/          Einpress- Rad-   Abrollumfang
führung                                                    Lochkreis- (mm)/   tiefe     last   (mm)
                                                           Mittenloch-ø       (mm)      (kg)
                                                           (mm)
511440        D116 5/114.3 /                               5/114,3/60,1       40        650    2200
              ZH-100-1 Ø76xØ60.1***
*** Zentrierring durch Einkleben fixiert



Kennzeichnungen
KBA-Nummer                                 48698
Herstellerzeichen                          DIEWE Wheels Germany
Radtyp und Ausführung                      D116 (s.o.)
Radgröße                                   7JJx16H2
Einpresstiefe                              ET (s.o.)
Herstelldatum                              Monat und Jahr

Befestigungsmittel

Nr.       Art der Befestigungsmittel          Bund             Anzugsmoment (Nm)    Schaftlänge (mm)
S01       Mutter M12x1,5                      Kegel 60°        110                 -
S02       Mutter M12x1,25                     Kegel 60°         90                 -
S03       Mutter M12x1,25                     Kegel 60°        100                 -
S04       Mutter M12x1,25                     Kegel 60°        140                 -
S05       Schraube M12x1,5                    Kegel 60°        100                 24

Prüfungen

Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlings-
prüfungen durchgeführt.

Verwendungsbereich

Hersteller                                 Fiat
                                           Lexus
                                           Suzuki
                                           Toyota

Spurverbreiterung                          innerhalb 2%




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 17 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                Seite 2 von 11

Handelsbezeichnung    kW-Bereich     Reifen      Reifenbezogene Auflagen und      Auflagen und
Fahrzeug-Typ                                     Hinweise                         Hinweise
ABE/EWG-Nr.
Fiat Sedici           79-99,2        205/55R16   R37                              A02 A04 A05
FY                    79-99,2        205/60R16                                    A08 A09 A12
e4*2001/116*0106*..   79-99,2        215/55R16                                    A15 A18 A57
                      79-99,2        225/50R16                                    Flh KMV S05
                      79-99,2        225/55R16
                      79-99,2        235/50R16   A01 K1a K1b K2b
Lexus GS 300          156            225/55R16   M+S                              A02 A04 A05
S1                                                                                A08 A09 A12
G468,                                                                             A15 A18 S01
e6*93/81*0010*
Lexus IS              110-153        205/55R16   A10                              A02 A04 A05
XE2(a)                110-153        215/50R16   A10                              A08 A09 A15
e11*2001/116*0206*.   110-153        215/55R16   A10                              A18 B16 Lim
                      110-153        225/50R16   A12                              V16 S01
Lexus IS200, IS300    114-157        205/55R16   K1a K2b K42                      A01 A02 A04
XE1                   114-157        225/50R16   K1c K2c K41 K42 K45 K56          A05 A08 A09
e11*98/14*0110*..,                                                                A12 A15 A18
e11*2001/116*0110*.                                                               B03 Car Lim
                                                                                  S01
Lexus LS 400          180            205/55R16   Z15                              A01 A02 A04
F1                    180            215/55R16                                    A05 A08 A09
F479                  180            225/50R16   Z15                              A12 A15 A18
                      180            225/55R16                                    B03 K1a K42
                      180            225/60R16   R09 R35                          R21 V16 S01
Suzuki Grand Vitara   78-171         215/70R16   A10                              A02 A04 A05
JT                    78-171         225/65R16   A12                              A08 A09 A15
e4*2001/116*0091*..   78-171         225/70R16   A12                              A18 Y85 S03
- 5-Türer             78-171         235/65R16   A12
                      78-171         245/60R16   A01 A12 K1c
Suzuki Grand Vitara   78-122         215/70R16   A10                              A02 A04 A05
JT                    78-122         225/65R16   A10                              A08 A09 A15
e4*2001/116*0091*..   78-122         225/70R16   A10                              A18 Y84 S03
- 3-Türer             78-122         235/65R16   A01 A12 K1c
                      78-122         245/60R16   A01 A12 K1c K2b
Suzuki Kizashi        131            215/55R16   A91                              A02 A04 A05
FR                    131            215/60R16   A91                              A08 A09 A15
e4*2007/46*0142*..    131            225/55R16   A12                              A18 A57 Lim
                      131            235/50R16   A01 A12 K1a K2b                  S04
                      131            245/50R16   A01 A12 K1c K2b K6d
Suzuki SX4            66-99,2        205/55R16   A01 K1b K2b R37                  A02 A04 A05
EY                    66-99,2        205/60R16                                    A08 A09 A12
e4*2001/116*0105*..   66-99,2        215/55R16   A01 K1a K1b K2b                  A15 A18 A58
- ohne Radhaus-       66-99,2        225/50R16   A01 K1c K2b                      Flh KOV S05
  Verbreiterungen     66-99,2        225/55R16   A01 K1c K2b
                      66-99,2        235/50R16   A01 K1c K2a K2b




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 17 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                Seite 3 von 11
Handelsbezeichnung    kW-Bereich     Reifen      Reifenbezogene Auflagen und      Auflagen und
Fahrzeug-Typ                                     Hinweise                         Hinweise
ABE/EWG-Nr.
Suzuki SX4            66-99,2        205/55R16   R37                              A02 A04 A05
EY                    66-99,2        205/60R16                                    A08 A09 A12
e4*2001/116*0105*..   66-99,2        215/55R16                                    A15 A18 A57
- mit Radhaus-        66-99,2        225/50R16                                    Flh KMV S05
  Verbreiterungen     66-99,2        225/55R16
                      66-99,2        235/50R16   A01 K1a K1b K2b
Suzuki SX4            79,82,88       205/60R16                                    A02 A04 A05
GY                    79,82,88       215/55R16   A01 K1a K1b K2b                  A08 A09 A12
e4*2001/116*0124*..   79,82,88       225/50R16   A01 K1c K2b                      A15 A18 A58
- ohne Radhaus-       79,82,88       225/55R16   A01 K1c K2b                      Flh KOV S02
  Verbreiterungen     79,82,88       235/50R16   A01 K1c K2a K2b
Suzuki SX4            79,82,88       205/60R16                                    A02 A04 A05
GY                    79,82,88       215/55R16                                    A08 A09 A12
e4*2001/116*0124*..   79,82,88       225/50R16                                    A15 A18 A57
- mit Radhaus-        79,82,88       225/55R16                                    Flh KMV S02
  Verbreiterungen     79,82,88       235/50R16   A01 K1a K1b K2b
Suzuki SX4            79, 88         195/60R16   K1b                              A01 A02 A04
GY                    79, 88         205/55R16   K1c K2b                          A05 A08 A09
e4*2001/116*0124*..   79, 88         205/60R16   G03 K1c K2b K42                  A12 A15 A18
- Limousine           79, 88         215/50R16   K1c K2b K42                      A58 Lim V16
                      79, 88         215/55R16   K1c K2b K42                      S02
                      79, 88         225/50R16   K1c K2b K42
Suzuki Swift Sport    92             195/50R16   K2b K42                          A01 A02 A04
MZ                    92             205/45R16   K2b K42                          A05 A08 A09
e4*2001/116*0090*..   92             215/40R16   K1a K2b K42                      A12 A15 A18
                      92             215/45R16   K1a K2b K42                      A58 Flh S05
Toyota Auris          66-108         205/55R16                                    A02 A04 A05
E15J, E15UT..         66-108         225/50R16   A01 K1c K2b                      A08 A09 A12
e11*2001/116*0299*..; 66-97          195/55R16   R37 T87                          A15 A18 Flh
e11*2001/116*0305*..;                                                             V16 S01
e11*2007/46*0019*..;
e11*2007/46*0167*..
- incl. Facelift 2010
Toyota Auris 2,2D     130            205/55R16                                    A02 A04 A05
E15UT                 130            225/50R16   A01 K1c K2b                      A08 A09 A12
e11*2001/116*0305*..                                                              A15 A18 Flh
- incl. Facelift 2010                                                             V16 S01
Toyota Auris Hybrid   73             195/55R16   R37                              A02 A04 A05
HE15U(a)              73             205/55R16                                    A08 A09 A12
e11*2007/46*0018*..                                                               A15 A18 Flh
                                                                                  S01
Toyota Avensis        110,130        205/55R16                                    A02 A04 A05
T25                   110,130        215/50R16                                    A08 A09 A12
e11*2001/116*0196*.   110,130        225/50R16   A01 K42 K46                      A15 A18 Car
                                                                                  Flh Sth V16
                                                                                  S01




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 17 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                   PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                       DIEWE GmbH

                                                                                Seite 4 von 11
Handelsbezeichnung     kW-Bereich     Reifen      Reifenbezogene Auflagen und     Auflagen und
Fahrzeug-Typ                                      Hinweise                        Hinweise
ABE/EWG-Nr.
Toyota Avensis         93-112         205/60R16   A13                             A02 A04 A05
T27                    93-112         215/55R16   A13                             A08 A09 A15
e11*2001/116*0331*.    93-112         215/60R16   A13                             A18 Car Lim
                       93-112         225/55R16   A13                             V16 Y61 S01
                       93-112         235/50R16   A12
                       93-112         245/50R16   A01 A12 K1c K2b K4h K6e
Toyota Avensis Verso   85,110         205/60R16   A11                             A02 A04 A05
M2                     85,110         215/55R16   A01 A12 K1c                     A08 A09 A15
e6*98/14*0083*..,      85,110         225/55R16   A01 A12 K1c K2b K42             A18 V16 S01
e6*2001/116*0083*..    85,110         235/50R16   A01 A12 K1c K2b K42 K45 K56
Toyota Camry           100-138        205/55R16   K42 T91 T94                     A01 A02 A04
V10, V10W                                                                         A05 A08 A09
F824, G017                                                                        A12 A15 A18
                                                                                  Car Lim S01
Toyota Camry           93-140         205/55R16   K42 K56                         A01 A02 A04
V2                                                                                A05 A08 A09
e6*93/81*0029*..                                                                  A12 A15 A18
                                                                                  S01
Toyota Camry           112,137        215/60R16   K42 K56                         A01 A02 A04
V3                     112,137        225/55R16   K42 K56                         A05 A08 A09
e6*98/14*0085*..,      112,137        235/50R16   K1c K42 K56                     A12 A15 A18
e6*2001/116*0085*..    112,137        235/55R16   K1c K42 K56                     S01
Toyota Corolla         66-97          195/55R16   R37 T87                         A02 A04 A05
E15EJ, E15ES           66-97          205/55R16                                   A08 A09 A12
e11*2001/116*0304*,    66-97          215/50R16                                   A15 A18 Sth
e11*2001/116*0314*.    66-97          225/50R16   A01 K1c K2b K42                 V16 S01
Toyota Corolla Verso   81-130         205/55R16   A11                             A02 A04 A05
R1                     81-130         215/50R16   A12                             A08 A09 A15
e11*2001/116*0222*.    81-130         215/55R16   A12                             A18 V16 Ver
                       81-130         225/50R16   A01 A12 K42                     S01
                       81-130         235/50R16   A01 K42 K56
Toyota MR2             115-129        205/45R16   L02 R02                         A01 A02 A04
W2, W20                115-129        225/45R16   K42 R03                         A05 A08 A09
F438;                                                                             A12 A15 A18
e6*93/81*0011*..                                                                  MR6 S01
Toyota Picnic          66-94          205/50R16   T91                             A01 A02 A04
XM1                    66-94          215/50R16   G01 K42                         A05 A08 A09
e11*93/81*0063*..      66-94          225/45R16                                   A12 A15 A18
                                                                                  K1a K2b S01
Toyota RAV4            85-110         235/60R16                                   A02 A04 A05
A2                                                                                A08 A09 A12
e6*98/14*0070*..,                                                                 A15 A18 KMV
e6*2001/116*0070*..                                                               S01
- mit Radhaus-
  Verbreiterungen




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 17 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                   PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                       DIEWE GmbH

                                                                                      Seite 5 von 11
Handelsbezeichnung      kW-Bereich    Reifen       Reifenbezogene Auflagen und          Auflagen und
Fahrzeug-Typ                                       Hinweise                             Hinweise
ABE/EWG-Nr.
Toyota RAV4             85-110        215/70R16    A13                                   A02 A04 A05
A2                      85-110        235/60R16    A01 A12 K1c                           A08 A09 A15
e6*98/14*0070*..,                                                                        A18 KOV S01
e6*2001/116*0070*..
- ohne Radhaus-
  Verbreiterungen
Toyota RAV4             94-95         215/70R16    R09                                   A02 A04 A05
XA / XA1                94-95         225/60R16    R37                                   A08 A09 A12
G703,                   94-95         235/60R16    A01 K1a K2b                           A15 A18 S01
e4*93/81*0001*..
Toyota RAV4             100-130       215/70R16    A13                                   A02 A04 A05
XA3                     100-130       225/65R16    A13                                   A08 A09 A15
e6*2001/116*0105*..     100-130       225/70R16    A12                                   A18 B03 B16
- mit Radhaus-          100-130       235/60R16    A33                                   KMV RDK
  Verbreiterungen       100-130       235/65R16    A12                                   S01
- incl. Facelift 2009   100-130       245/60R16    A12
Toyota RAV4             100-130       215/70R16    A13                                   A02 A04 A05
XA3                     100-130       225/65R16    A13                                   A08 A09 A15
e6*2001/116*0105*..     100-130       225/70R16    A12                                   A18 B03 B16
- ohne Radhaus-         100-130       235/60R16    A33                                   KOV S01
  Verbreiterungen       100-130       235/65R16    A12
- incl. Facelift 2009   100-130       245/60R16    A12
Toyota Verso            93,97,108     205/60R16    A91 T92                               A02 A04 A05
AR2, AR2N               93,97,108     215/55R16    A12                                   A08 A09 A15
e11*2001/116*0350*;     93,97,108     215/60R16    A12                                   A18 Ver S01
e11*2007/46*0117*..     93,97,108     225/55R16    A12
                        93,97,108     235/50R16    A12


Auflagen und Hinweise

A01     Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.

A02     Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.

A04      Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 17 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                 PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                     DIEWE GmbH

                                                                                      Seite 6 von 11

A05     Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.

A08     Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.

A09    Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.

A10    Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.

A11    Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.

A12    Die Verwendung von Schneeketten ist nicht zulässig.

A13    Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.

A15    Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.

A18     Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.

A33    Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.

A57    Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)

A58    Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.

A91    Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloß auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.

B03     Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).

B16    Sonderrad nur zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser
max. 296 mm an Achse 1.

Car    Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 17 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                        Seite 7 von 11

Flh      Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).

G01    Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.

G03     Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.

K1a    Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K1b     Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.

K1c    Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K2a     Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.

K2b    Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K2c    Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K41    An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.



Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 17 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                         Seite 8 von 11

K42    An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

K45     An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.

K46     An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.

K4h    An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. zu kürzen.

K56     Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.

K6d    An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte vollständig umzulegen.

K6e    An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 100mm vor
Radmitte vollständig umzulegen.

KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).

KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).

L02    Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.

Lim     Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.

M+S     Diese Reifengröße ist nur zulässig als M+S-Bereifung.

MR6 Folgende Reifenkombinationen sind, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt
sind, möglich:

        Vorderachse             Hinterachse

        205/45R16               225/45R16

Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.

R02     Diese Reifengröße ist nur an Achse 1 zulässig.

R03     Diese Reifengröße ist nur an Achse 2 zulässig.

R09    Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 17 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                        Seite 9 von 11


R21     Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.

R35      Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).

R37     Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.

RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung
mit den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-
Händler zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu
ersetzen.

S01     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.

S02     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.

S03     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.

S04     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.

S05     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.

Sth     Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.

T87    Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).

T91    Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T92    Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T94    Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 17 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                       Seite 10 von 11

V16    Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:

         Vorderachse    Hinterachse

Nr. 1    185/50R16      205/45R16
Nr. 2    195/40R16      215/35R16
Nr. 3    195/45R16      215/40R16, 225/40R16
Nr. 4    195/50R16      205/45R16, 215/45R16
Nr. 5    205/45R16      225/40R16
Nr. 6    205/50R16      225/45R16
Nr. 7    205/55R16      225/50R16, 245/45R16
Nr. 8    205/60R16      225/55R16
Nr. 9    215/40R16      225/40R16, 245/35R16
Nr. 10   215/55R16      235/50R16
Nr. 11   225/40R16      245/35R16, 255/35R16
Nr. 12   225/50R16      245/45R16
Nr. 13   225/55R16      245/50R16
Nr. 14   225/60R16      245/55R16

Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.

Ver    Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Verso bzw.
Minivan.

Y61    Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 320 mm oder größer an Achse 1.

Y84      Die Sonderräder sind nur an 3-türigen Fahrzeugausführungen zulässig.

Y85      Die Sonderräder sind nur an 5-türigen Fahrzeugausführungen zulässig.

Z15     Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungs-
anleitung).



Prüfort und Prüfdatum

Die Verwendungsprüfung fand am 26. August 2011 in Lambsheim statt.


Hinweise zum Sonderrad

Die Befestigung der Zentrierringe im Sonderrad erfolgt durch Einkleben durch den Radhersteller. Die
Eignung des Klebers (Loctite 5970) für diesen Anwendungsfall wurde von der Firma Diewe Gmbh
bestätigt.




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 17 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                 PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                     DIEWE GmbH

                                                                                     Seite 11 von 11




Prüfergebnis

Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.

Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.

Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Januar 2011.

Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96


Lambsheim, 26. August 2011




Bohlander                                                                    00169903.DOC




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 18 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                             PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                                 DIEWE GmbH

                                                                                               Seite 1 von 8

Auftraggeber                               DIEWE GmbH
                                           Haupstraße 19
                                           86510 Asbach/Ried
                                           QM-Nr. 49 02 0111103

Prüfgegenstand                             PKW-Sonderrad
Modell                                     D116
Typ                                        D116
Radgröße                                   7JJx16H2
Zentrierart                                Mittenzentrierung

Aus-          Kennzeichnung Rad/ Zentrierring              Lochzahl/          Einpress- Rad-   Abrollumfang
führung                                                    Lochkreis- (mm)/   tiefe     last   (mm)
                                                           Mittenloch-ø       (mm)      (kg)
                                                           (mm)
511440        D116 5/114.3 /                               5/114,3/64,1       40       650     2200
              ZH-100-2 Ø76xØ64.1
*** Zentrierring durch Einkleben fixiert



Kennzeichnungen
KBA-Nummer                                 48698
Herstellerzeichen                          DIEWE Wheels Germany
Radtyp und Ausführung                      D116 (s.o.)
Radgröße                                   7JJx16H2
Einpresstiefe                              ET (s.o.)
Herstelldatum                              Monat und Jahr

Befestigungsmittel

Nr.       Art der Befestigungsmittel          Bund             Anzugsmoment (Nm) Schaftlänge (mm)
S01       Mutter M12x1,5                      Kegel 60°        110               -

Prüfungen

Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlings-
prüfungen durchgeführt.

Verwendungsbereich

Hersteller                                 Honda
                                           Landrover

Spurverbreiterung                          innerhalb 2%




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 18 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                   PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                       DIEWE GmbH

                                                                                 Seite 2 von 8

Handelsbezeichnung     kW-Bereich     Reifen      Reifenbezogene Auflagen und     Auflagen und
Fahrzeug-Typ                                      Hinweise                        Hinweise
ABE/EWG-Nr.
Honda Accord           113            205/50R16   K2b K42 K56                     A01 A02 A04
CL3, CL4               113            225/45R16   K2b K42 K56                     A05 A08 A09
e11*98/14*0165*..,                                                                A12 A15 A18
e11*98/14*0166*..                                                                 V16 S01
Honda Accord           103-140        205/55R16   K46 K56                         A01 A02 A04
CL7, CL9, CN1          103-140        225/50R16   K1c K2b K45 K46 K56             A05 A08 A09
e6*2001/116*0091,                                                                 A12 A15 A18
0092, 0096*..                                                                     Sth V16 S01
Honda Accord           110, 115       215/55R16   A01 K1c                         A02 A04 A05
CU1,CU3                110, 115       215/60R16   A01 K1c                         A08 A09 A12
e6*2001/116*           110, 115       225/55R16   A01 K1c K2b K45                 A15 A18 B03
0113, 0115*..          115            205/60R16                                   Lim S01
Honda Accord Coupe     147            205/55R16   K56                             A01 A02 A04
CG2                    147            215/50R16   K1a K2b K42 K56                 A05 A08 A09
e6*95/54/0049*..       147            225/50R16   K1c K2c K42 K56                 A12 A15 A18
                                                                                  V16 S01
Honda Accord Tourer    103-140        205/55R16   K42 K46                         A01 A02 A04
CM1,CM2,CN2            103-140        225/50R16   K1c K2c K42 K45 K46             A05 A08 A09
e6*2001/116*0093,                                                                 A12 A15 A18
0094,0097*..                                                                      Car V16 S01
Honda Accord Tourer    110, 115       215/55R16   A01 K1c                         A02 A04 A05
CW1, CW3               110, 115       215/60R16   A01 K1c                         A08 A09 A12
e6*2001/116*           110, 115       225/55R16   A01 K1c K2b K45                 A15 A18 B03
0120,0122*..           115            205/60R16                                   Car S01
Honda CR-V             94, 108        205/65R16   K1a                             A01 A02 A04
RD1, RD3               94, 108        215/60R16   K1c K2b K42 Z70                 A05 A08 A09
e6*95/54*0044*..,      94, 108        225/55R16   K1c K2c K42 Z70                 A12 A15 A18
e6*98/14*0076*..       94, 108        225/60R16   K2c K42 Z70                     S01
Honda CR-V             110            205/65R16   K1c                             A01 A02 A04
RD8                    110            215/60R16   K1c K42                         A05 A08 A09
e11*98/14*0190*        110            225/60R16   K1c K2c K42                     A12 A15 A18
00-01                  110            235/55R16   K1c K2c K42                     S01
Honda CR-V             103-110        215/65R16   K1c K42                         A01 A02 A04
RD8, RD9               103-110        225/60R16   K1c K2c K42                     A05 A08 A09
e11*98/14*0190*02-..   103-110        235/55R16   K1c K2c K42                     A12 A15 A18
e11*2001/116*0234*.    103-110        235/60R16   K1c K2c K42                     S01
Honda CR-Z             84             195/55R16                                   A02 A04 A05
ZF1                    84             205/50R16   A01 K1a K6i                     A08 A09 A12
e11*2007/46*0100*..    84             215/45R16                                   A15 A18 Cpe
                       84             225/45R16   A01 K1a K6i                     V16 S01
Honda Civic            61-103         205/55R16                                   A02 A04 A05
FK1, FK2, FK3          61-103         215/55R16   A01 K1a K1b K42                 A08 A09 A12
e11*2001/116*          61-103         225/50R16   A01 K1c K2b K41 K42 K44         A15 A18 Flh
0255,0256,0257*..                                                                 V16 S01
Honda Civic Hybrid     70             195/55R16                                   A02 A04 A05
FD3                    70             205/55R16   A01 K27 K41 K56                 A08 A09 A12
e11*2001/116*0271*.                                                               A15 A18 Lim
                                                                                  S01




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 18 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                   Seite 3 von 8
Handelsbezeichnung    kW-Bereich     Reifen      Reifenbezogene Auflagen und        Auflagen und
Fahrzeug-Typ                                     Hinweise                           Hinweise
ABE/EWG-Nr.
Honda Civic Sport     66-118         205/50R16   R37                                A01 A02 A04
EP1,-2,-4, EV1        66-118         205/55R16   K56                                A05 A08 A09
e11*98/14*            66-118         215/50R16   K56                                A12 A15 A18
0173, 0174, 0188*..                                                                 Flh H5l K42
e11*2001/116*0198*.                                                                 S01
Honda Civic TypeS,R   73-148         205/55R16   K42                                A01 A02 A04
FN1, FN2, FN3, FN4    73-148         215/55R16   K1b K2b K42 K44 K56                A05 A08 A09
e11*2001/116*         73-148         225/50R16   K1c K2b K41 K42 K44 K56            A12 A15 A18
0297,0306,0298,                                                                     Flh V16 S01
0334*..
Honda FR-V            92,103,110     205/55R16                                      A02 A04 A05
BE1, BE3              92,103,110     225/50R16   A01 K1c K2b K41 K42 K43 K45 K46    A08 A09 A12
e6*2001/116*0099*..                                                                 A15 A18 V16
e6*2001/116*0100*..                                                                 S01
Honda FR-V            103            205/55R16   T89                                A02 A04 A05
BE5                   103            225/50R16   A01 K1c K2b K41 K42 K43 K45 K46    A08 A09 A12
e6*2001/116*0104*..                                                                 A15 A18 V16
                                                                                    S01
Honda HR-V            77-91          205/55R16                                      A02 A04 A05
GH1,2,3,4             77-91          205/60R16                                      A08 A09 A12
e6*98/14*0062,        77-91          215/55R16   A01 K1a K2b                        A15 A18 V00
0063, 0067, 0068*..   77-91          225/50R16   A01 K1c K2c                        V16 S01
                      77-91          225/55R16   A01 K1c K2c
Honda Integra         140            195/50R16   K42 K56                            A01 A02 A04
DC2                   140            205/45R16   K42 K56                            A05 A08 A09
e6*95/54*0052*..      140            215/40R16   K42                                A12 A15 A18
                                                                                    V16 S01
Honda Prelude         136-147        205/50R16   K1c K2b K42 K56                    A01 A02 A04
BB6                   136-147        225/40R16   K1c K2b K42 K56 R70                A05 A08 A09
e6*95/54*0037*..      136-147        225/45R16   K1c K2b K42 K56                    A12 A15 A18
                                                                                    V16 S01
Honda Prelude 4WS     136            205/50R16   K1c K2b K42 K56                    A01 A02 A04
BB8                   136            225/40R16   K1c K2b K42 K56 R70                A05 A08 A09
e6*95/54*0038*..      136            225/45R16   K1c K2b K42 K56                    A12 A15 A18
                                                                                    V16 S01
Honda Shuttle         110            205/55R16   T91 T94                            A02 A04 A05
RA1, RA3              110            215/55R16   A01 K2b K42 L02 T91 T93            A08 A09 A12
e6*93/81*0002*..,     110            225/50R16   A01 K2b K42 L02 T92 T93            A15 A18 V16
e6*95/54*0050*..      110            245/45R16   A01 K2b K42 R03 R70                S01
Honda Stream          92, 115        205/55R16   K42 LK6 T91                        A01 A02 A04
RN1, RN3                                                                            A05 A08 A09
e6*98/14*0081*..,                                                                   A12 A15 A18
e6*98/14*0082*..                                                                    S01
Land Rover            71-130         205/60R16   R37 T91 T92 130                    A02 A04 A05
Freelander            71-130         205/65R16   R37 T95 130                        A08 A09 A12
LN, LND               71-130         215/60R16   R37 T94 T95 T99 130                A15 A18 S01
e11*96/79*0082*..,    71-130         215/65R16   130
e1*98/14*0134*..      71-130         225/55R16   A01 K1a K2c T94 T95 T99 130
                      71-130         225/60R16   A01 K1a K2c 130




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 18 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                 PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                     DIEWE GmbH

                                                                                        Seite 4 von 8

Auflagen und Hinweise

A01     Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.

A02     Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.

A04      Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.

A05     Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.

A08     Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.

A09    Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.

A12    Die Verwendung von Schneeketten ist nicht zulässig.

A15    Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.

A18     Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.

B03     Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).

Car    Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).

Cpe    Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.

Flh      Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).


Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 18 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                         Seite 5 von 8

H5l     Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit Serienbereifung
195/65R15, 205/55R16 bzw. 215/45R17 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).

K1a    Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K1b     Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.

K1c    Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K27    An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.

K2b    Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K2c    Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K41    An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

K42    An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

K43    An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.

K44    An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

K45     An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.

K46     An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.


Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 18 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                         Seite 6 von 8

K56     Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.

K6i   An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.

L02    Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.

LK6    An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

Lim     Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.

R03     Diese Reifengröße ist nur an Achse 2 zulässig.

R37     Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.

R70    Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.

S01     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.

Sth     Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.

T89    Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T91    Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T92    Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T93    Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T94    Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T95    Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T99    Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

V00    Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 18 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                          Seite 7 von 8


V16    Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:

         Vorderachse    Hinterachse

Nr. 1    185/50R16      205/45R16
Nr. 2    195/40R16      215/35R16
Nr. 3    195/45R16      215/40R16, 225/40R16
Nr. 4    195/50R16      205/45R16, 215/45R16
Nr. 5    205/45R16      225/40R16
Nr. 6    205/50R16      225/45R16
Nr. 7    205/55R16      225/50R16, 245/45R16
Nr. 8    205/60R16      225/55R16
Nr. 9    215/40R16      225/40R16, 245/35R16
Nr. 10   215/55R16      235/50R16
Nr. 11   225/40R16      245/35R16, 255/35R16
Nr. 12   225/50R16      245/45R16
Nr. 13   225/55R16      245/50R16
Nr. 14   225/60R16      245/55R16

Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.

Z70     Die Befestigungsschrauben bzw. Befestigungslaschen der Kunststoffradabdeckung an Achse
2 sind zu versetzen oder zu entfernen (ggf. durch Verkleben erneut befestigen).

130      Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.




Prüfort und Prüfdatum

Die Verwendungsprüfung fand am 26. August 2011 in Lambsheim statt.



Hinweise zum Sonderrad

Die Befestigung der Zentrierringe im Sonderrad erfolgt durch Einkleben durch den Radhersteller. Die
Eignung des Klebers (Loctite 5970) für diesen Anwendungsfall wurde von der Firma Diewe Gmbh
bestätigt.




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 18 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                 PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                     DIEWE GmbH

                                                                                        Seite 8 von 8




Prüfergebnis

Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.

Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.

Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Januar 2011.

Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96


Lambsheim, 26. August 2011




Bohlander                                                                    00169904.DOC




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim




                             
                                 

                                                                                                     

                             
                                        
                                        
                                        

                            
                                  
                                     
                                 
                              

                                    
                                                              
                                                                          
                                                             
                                                         
              






                               
                         
                     
                                 
                            
                            

                        

                                  
                                                     
                                                     
                                                    
                                                    









                               
                                        
                                        

                         









                   
                       

                                                                                   

                   
                                                              

                                                 
                                                 
                              
                              


                                              
                                              
                           
                           


                                           
                                                              
                                             
                                                    
                                 
                                             
                                                         
                                         
                                                           
                                  
                                  
                                  
                                  
                                             
                                                         
                                         
                                                           
                                               
                                                     
                                    
                                                                                    
                                            
                                                     
                                    
                                                                                    
                                               
                                                          
                                            
                                                    
                                          
                                                          
                                          
                                                    
                             
                                               
                                                                             
                                                                   








                   
                       

                                                                                    
                    
                                                               

                                  
                                               
                                                                    
                                                                                     
                                                   
                                                              
                                          
                                 
                                 
                                               
                                                          
                                  
                  
                                               
                                                             
                              
                
                       
                                        
                                                 
                              
                                    
                                                         
                                 
                                 
                                        
                                                 
                                                         
                                              
                        
                                 

                                          
                                                         
                                           
                                 
                                 
                                                
                                                             
                                          
                                       
                                                
                                                             
                                          
                                    










                    
                        

                                                                                        
                        
                                                                   

                                                     
                                                                  
                                               
                                     


                                 
                                                     
                                           
                                     
              
                                  




 




 






 






 



 




 


 


    









                
                    

                                                                                       

 


 



 



 


 


 


   

   

 



 




 


   


 


   

   

     


 












                 
                     

                                                                                          


 





 
 




 





 





 





 





 


 


 



 



 










                
                    

                                                                                       

   


 


 


  


 


 


   


     


 



   

   

   



 


 



 


 


 


 









                  
                      

                                                                                          

       

   


   


   


   


   


   


   


 


             

        
        
        
        
        
        
        
        
        
         
         
         
         
         





 



     










                
                    

                                                                                         





































                                                            





GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 20 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                             PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                                 DIEWE GmbH

                                                                                                    Seite 1 von 14

Auftraggeber                               DIEWE GmbH
                                           Haupstraße 19
                                           86510 Asbach/Ried
                                           QM-Nr. 49 02 0111103

Prüfgegenstand                             PKW-Sonderrad
Modell                                     D116
Typ                                        D116
Radgröße                                   7JJx16H2
Zentrierart                                Mittenzentrierung

Aus-          Kennzeichnung Rad/ Zentrierring              Lochzahl/           Einpress- Rad-       Abrollumfang
führung                                                    Lochkreis- (mm)/    tiefe     last       (mm)
                                                           Mittenloch-ø        (mm)      (kg)
                                                           (mm)
511440        D116 5/114.3 /                               5/114,3/67,1        40         650       2200
              ZH-100-4 Ø76xØ67.1***
*** Zentrierring durch Einkleben fixiert



Kennzeichnungen
KBA-Nummer                                 48698
Herstellerzeichen                          DIEWE Wheels Germany
Radtyp und Ausführung                      D116 (s.o.)
Radgröße                                   7JJx16H2
Einpresstiefe                              ET (s.o.)
Herstelldatum                              Monat und Jahr

Befestigungsmittel

Nr.       Art der Befestigungsmittel          Bund             Anzugsmoment (Nm) Schaftlänge (mm)
S01       Mutter M12x1,5                      Kegel 60°        110               -
S02       Mutter M12x1,5                      Kegel 60°        130               -

Prüfungen

Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlings-
prüfungen durchgeführt.

Verwendungsbereich

Hersteller                                 Citroen, Ford, Hyundai, Kia, Mazda, Misubishi, Peugeot

Spurverbreiterung                          innerhalb 2%




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 20 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                   Seite 2 von 14

Handelsbezeichnung    kW-Bereich     Reifen      Reifenbezogene Auflagen und         Auflagen und
Fahrzeug-Typ                                     Hinweise                            Hinweise
ABE/EWG-Nr.
Citroen C-Crosser     115,125        215/70R16   A13 130                             A02 A04 A05
V*****, V             115,125        225/65R16   A12 130                             A08 A09 A15
e2*2001/116*0358*..   115,125        235/60R16   A12 130                             A18 S01
                      115,125        235/65R16   A12 130
Ford Maverick /Esc.   145            235/70R16   A13 R09                             A02 A04 A05
1EZ, -/R; 1N2, -/R    91             235/65R16   A01 A13 G15                         A08 A09 A15
e4*98/14*             91-149         215/70R16   A13 R09                             A18 B02 S01
0043,0051*..,         91-149         235/60R16   A13 X45 X67
e13*2001/116*         91-149         235/65R16   A13 X67 X68
0091,0093*..          91-149         235/70R16   A01 A13 G68
                      91-149         245/60R16   A12 X45 X67
                      91-149         255/60R16   A01 A12 G15 K42
                      91-149         255/65R16   A01 A12 G68 K42
Ford Probe            119-120        205/55R16   M+S                                 A02 A04 A05
ECP                   119-120        225/50R16                                       A08 A09 A12
G571,                 119-120        245/45R16   A01 K42 R03                         A15 A18 V16
e13*95/54*0015*..     85             205/50R16                                       S01
                      85             225/45R16
Hyundai Coupe         77-123         205/55R16                                       A02 A04 A05
GK                    77-123         215/50R16   A01 K42                             A08 A09 A12
e11*98/14*0186*..     77-123         215/55R16   A01 K41 K42                         A15 A18 S01
Hyundai Grandeur      110-191        225/60R16   A30                                 A02 A04 A05
TG                    110-191        235/60R16   A12                                 A08 A09 A15
e4*2001/116*0099*..                                                                  A18 Lim S01
Hyundai Santa Fé      82-107         215/65R16   R37 Z15 130                         A02 A04 A05
SM                    82-107         225/60R16   Z15 130                             A08 A09 A12
e11*98/14*0162*..                                                                    A15 A18 S01
Hyundai Sonata        100-184        215/60R16   A11                                 A02 A04 A05
NF                    100-184        225/55R16   A12                                 A08 A09 A15
e11*2001/116*0241*.   100-184        235/50R16   A01 A12 K1c K42 K56                 A18 Lim S01
Hyundai Tucson        82-129         215/65R16   A13 R09                             A02 A04 A05
JM                    82-129         235/60R16   A12                                 A08 A09 A15
e4*2001/116*0087*..   82-129         245/55R16   A12                                 A18 KMV S01
- mit Radhaus-
  Verbreiterungen
Hyundai Tucson        82-129         215/65R16   A13                                 A02 A04 A05
JM                    82-129         225/60R16   A01 A12 K1a K1b K2b                 A08 A09 A15
e4*2001/116*0087*..   82-129         235/60R16   A01 A12 K1a K1b K2a K2b             A18 KOV S01
- ohne Radhaus-       82-129         245/55R16   A01 A12 K1c K2c
  Verbreiterungen
Hyundai XG ...        120-145        205/60R16   K41 K42 K45 K46                     A01 A02 A04
XG                    120-145        215/55R16   K41 K42 K45 K46                     A05 A08 A09
e11*98/14*0109*..                                                                    A12 A15 A18
                                                                                     S01
Hyundai i30 /-CW      66-105         195/55R16   R37                                 A02 A04 A05
FD, FDH               66-105         205/55R16   A01 K1a K1b K2b K56                 A08 A09 A12
e11*2001/116*0313*.   66-105         215/50R16   A01 K1c K2a K2b K56                 A15 A18 Car
e11*2001/116*0343*.   66-105         225/50R16   A01 K1c K27 K2c K41 K42 K46 K56     Flh V16 S01
e11*2007/46*0225*..



Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 20 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                   PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                       DIEWE GmbH

                                                                                    Seite 3 von 14
Handelsbezeichnung     kW-Bereich     Reifen      Reifenbezogene Auflagen und         Auflagen und
Fahrzeug-Typ                                      Hinweise                            Hinweise
ABE/EWG-Nr.
Hyundai i40 Kombi      85-130         205/55R16   A90                                 A02 A04 A05
VF                     85-130         205/60R16   A90                                 A08 A09 A15
e4*2007/46*0263*..;    85-130         215/55R16   A12                                 A18 A58 B03
e4*2007/46*0264*..     85-130         225/50R16   A12                                 Car HO1 V16
                       85-130         225/55R16   A01 A12 K7a                         S01
Hyundai ix20           57-92          195/55R16   K1a K1b K2b                         A01 A02 A04
JC                     57-92          195/60R16   K1a K1b K2b                         A05 A08 A09
e4*2007/46*0207*..;    57-92          205/55R16   K1c K2b                             A12 A15 A18
e4*2007/46*0223*..     57-92          215/55R16   K1c K2a K2b K8c                     A58 V16 S01
                       57-92          225/50R16   K1c K2c K8c
Hyundai ix35           85-135         215/70R16                                       A02 A04 A05
EL, ELH                85-135         225/65R16   A01 K1b                             A08 A09 A12
e11*2007/46*0104*..;   85-135         235/60R16   A01 K1a K1b K2b                     A15 A18 A57
e11*2007/46*0192*..    85-135         235/65R16   A01 K1a K1b K2b                     S01
                       85-135         245/60R16   A01 K1c K2c K5c K6g
Kia Carens / UN        84-107         205/60R16   A31 T91                             A02 A04 A05
FG                     84-107         215/55R16   A12 T91                             A08 A09 A15
e4*2001/116*0114*..    84-107         225/55R16   A12                                 A18 S01
Kia Magentis           100-121        205/60R16                                       A02 A04 A05
GE                     100-121        215/55R16                                       A08 A09 A12
e4*2001/116*0100*.                                                                    A15 A18 B03
                                                                                      Lim S01
Kia Soul               85-94          195/60R16                                       A02 A04 A05
AM                     85-94          205/55R16   A01 K1a K1b K2b K6g                 A08 A09 A12
e4*2001/116*0139*..;   85-94          205/60R16   A01 G73 K1a K1b K2b K6g             A15 A18 A58
e4*2007/46*0133*..     85-94          215/55R16   A01 K1c K2b K5b K6h K8e             V16 S01
                       85-94          215/60R16   A01 G73 K1c K2b K5b K6h K7a K8e
                       85-94          225/50R16   A01 K1c K2b K5b K6h K7a K8e
Kia Sportage           85-135         215/70R16   A33                                 A02 A04 A05
SLS, SL                85-135         225/65R16   A12                                 A08 A09 A15
e11*2007/46*0136*..;   85-135         235/60R16   A12                                 A18 A57 S01
e11*2007/46*0166*..    85-135         235/65R16   A12
Kia Sportage /KM       82-129         215/65R16   A13 R09                             A02 A04 A05
JE, JES                82-129         235/60R16   A12                                 A08 A09 A15
e4*2001/116*0089*..,                                                                  A18 KMV S01
e4*2001/116*0120*..
- mit Radhaus-
  Verbreiterungen
Kia Sportage /KM       82-129         215/65R16   A13                                 A02 A04 A05
JE, JES                82-129         225/60R16   A12                                 A08 A09 A15
e4*2001/116*0089*..,   82-129         235/60R16   A01 A12 K1c K2b                     A18 KOV S01
e4*2001/116*0120*..    82-129         245/55R16   A01 A12 K1c K2b
- ohne Radhaus-
  Verbreiterungen




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 20 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                 PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                     DIEWE GmbH

                                                                                  Seite 4 von 14
Handelsbezeichnung    kW-Bereich    Reifen      Reifenbezogene Auflagen und         Auflagen und
Fahrzeug-Typ                                    Hinweise                            Hinweise
ABE/EWG-Nr.
Kia Venga             55-94         195/55R16   K1a K1b K2b                         A01 A02 A04
YN, -/S, -/G          55-94         195/60R16   K1a K1b K2b                         A05 A08 A09
e4*2007/46*0130*..;   55-94         205/55R16   K1c K2b                             A12 A15 A18
e4*2007/46*0131*..;   55-94         215/55R16   K1c K2a K2b K8c                     A58 V16 S01
e4*2007/46*0261*..;   55-94         225/50R16   K1c K2c K8c
e4*2007/46*0262*..;
e50*2007*46*0052*..
Kia cee´d             66-106        195/55R16   R37                                 A02 A04 A05
ED                    66-106        205/55R16   A01 K1a K1b K2b K56                 A08 A09 A12
e4*2001/116*0121*.;   66-106        215/50R16   A01 K1c K2b K56                     A15 A18 Car
e4*2007/46*0132*..    66-106        225/50R16   A01 K1c K2b K41 K46 K56             Cpe Flh V16
- pro_cee'd /-SW                                                                    S01
Mazda 3               62-110        205/55R16   K1c K2b K42 K46                     A01 A02 A04
BK                    62-110        215/50R16   K1c K2b K42 K46                     A05 A08 A09
e1*2001/116*0234*..   62-110        225/50R16   K2b K42 K44 K46 R03                 A12 A15 A18
                                                                                    B02 B03 Flh
                                                                                    Lim V16 S01
Mazda 3               77-136        205/55R16   K1c K6f K6k                         A01 A02 A04
BL                    77-136        215/50R16   K1c K6f K6k                         A05 A08 A09
e11*2001/116*0262*.   77-136        215/55R16   K1c K6f K6k                         A12 A15 A18
                      77-136        225/50R16   K1c K2b K6f K6l K8c                 B03 Flh Sth
                                                                                    V16 S01
Mazda 323             106           205/50R16   K1a K2b K41 K42 K45                 A01 A02 A04
BA                                                                                  A05 A08 A09
G878,                                                                               A12 A15 A18
e13*96/27*0023*..                                                                   S01
Mazda 323 F           96            195/50R16   K42 K46 K56                         A01 A02 A04
BJ, BJD               96            205/45R16   K42 K46 K56                         A05 A08 A09
e1*98/14*0094*..,     96            215/45R16   K2c K42 K44 K46 K56                 A12 A15 A18
e1*98/14*0181*..                                                                    V16 S01
Mazda 5               81-107        205/55R16   K1c K42 T90 T91                     A01 A02 A04
CR1                   81-107        215/50R16   K1c K42                             A05 A08 A09
e13*2001/116*0156*.   81-107        225/50R16   K2b K42 K44 R03                     A12 A15 A18
                                                                                    B02 B03 V16
                                                                                    S01
Mazda 5               85            195/55R16   K1a K1b K4h K6f K6g R37 T91         A01 A02 A04
CW                    85            195/60R16   K1a K1b K4h K6f K6g R37 T93         A05 A08 A09
e1*2007/46*0433*..    85,106,110    205/55R16   K1c K4h K6f K6h K8h T91             A12 A15 A18
                      85,106,110    215/55R16   K1c K2b K3i K4h K5d K6f K6h K8m     A58 S01
Mazda 6               119-122       205/55R16   K42 M+S                             A01 A02 A04
GG/GY; GG1/GY1        88-108        205/55R16   K42                                 A05 A08 A09
e1*98/14*0188*..;     88-108        215/50R16   K1c K2c K42                         A12 A15 A18
e11*2001/116*0203*.   88-108        225/45R16   K1c K2a K2b K42                     B03 Car Flh
                      88-108        225/50R16   K1c K2c K42 K56                     Lim V00 V16
                                                                                    S01




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 20 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                Seite 5 von 14
Handelsbezeichnung    kW-Bereich     Reifen      Reifenbezogene Auflagen und      Auflagen und
Fahrzeug-Typ                                     Hinweise                         Hinweise
ABE/EWG-Nr.
Mazda 6               88-136         195/65R16   K1a K42 R37                      A01 A02 A04
GH                    88-136         205/55R16   K1c K2b K42 T88 T89              A05 A08 A09
e1*2001/116*0448*..   88-136         205/60R16   K1c K2b K42                      A12 A15 A18
                      88-136         215/55R16   K1c K2b K42                      A58 Car Flh
                      88-136         225/50R16   K2c K42 R03                      Lim V16 S01
                      88-136         225/55R16   K2c K42 R03
                      88-136         235/50R16   K2c K42 K56 R03
Mazda 626             55-121         205/45R16   K1a K2b K46 T83 T87              A01 A02 A04
GE, GEA                                                                           A05 A08 A09
G104, G691                                                                        A12 A15 A18
                                                                                  A58 L05 S01
Mazda 626             66-100         195/50R16   K42 R37                          A01 A02 A04
GF ww. GF/GW, -/D     66-100         205/45R16   K42 R37                          A05 A08 A09
e1*96/27*0055*..,     66-100         205/50R16   K1a K2b K42 K44                  A12 A15 A18
e1*98/14*0055*..,     66-100         205/55R16   K1a K2b K42 K44 X11              V16 S01
e1*98/14*0164*..      66-100         215/45R16   K1a K2b K42 K44
                      66-100         225/45R16   K1c K2b K42 K44
Mazda 929             85-140         205/55R16                                    A02 A04 A05
HC                                                                                A08 A09 A12
E611                                                                              A15 A18 S01
Mazda MPV             85-113         215/55R16   T91 T93                          A02 A04 A05
LV                    85-113         225/55R16   T93                              A08 A09 A12
e1*95/54*0038*..                                                                  A15 A18 S02
Mazda MPV             100            215/60R16   A01 A12 K42 R09 130              A02 A04 A05
LW ww. LWD            88-104         215/55R16   A12 R37 T93 T95 130              A08 A09 A15
e1*98/14*0118*..,     88-104         225/55R16   A01 A12 K2b K42 T93 T94 130      A18 V16 S02
e1*98/14*0165*..      88-90          205/55R16   A11 R37 T93 130
                      88-90          225/50R16   A01 A12 K2b T93 130
Mazda MX-5            93, 118        205/50R16   K1c K2b K42                      A01 A02 A04
NC1, NC1E             93, 118        225/45R16   K1c K2b K42                      A05 A08 A09
e11*2001/116*0202*.                                                               A12 A15 A18
e1*2001/116*0371*..                                                               B03 V16 S01
Mazda MX-6            85-121         205/50R16                                    A01 A02 A04
GE6                                                                               A05 A08 A09
G003                                                                              A12 A15 A18
                                                                                  K42 L05 S01
Mazda Premacy         66-96          195/50R16   K1a K2c K42 K44 T84 T88          A01 A02 A04
CP, CPD               66-96          205/45R16   K1a K2b K42 K44 T83 T87          A05 A08 A09
e1*98/14*0116*..,     66-96          215/40R16   K1a K2c K42 K44 T82 T86 X20      A12 A15 A18
e1*98/14*0161*..      66-96          215/45R16   K1a K2c K42 K44 T85 T86          S01
Mazda Tribute         145,149        235/70R16   A13 R09                          A02 A04 A05
EP, -/R, EP2, -/R     91-149         215/70R16   A13 R09                          A08 A09 A15
e4*98/14*             91-149         235/60R16   A13 X67                          A18 B02 KMV
0044, 0052*..,        91-149         235/65R16   A13                              S01
e13*2001/116*         91-149         235/70R16   A01 A13 G68
0090, 0092*..         91-149         245/60R16   A12 X67
- mit Radhaus-        91-149         255/60R16   A01 A12 K42
  Verbreiterungen     91-149         255/65R16   A01 A12 G68 K42




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 20 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                   PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                       DIEWE GmbH

                                                                                Seite 6 von 14
Handelsbezeichnung     kW-Bereich     Reifen      Reifenbezogene Auflagen und     Auflagen und
Fahrzeug-Typ                                      Hinweise                        Hinweise
ABE/EWG-Nr.
Mazda Tribute          91,110         215/70R16   A13 R09                         A02 A04 A05
EP, -/R, EP2, -/R-     91,110         235/60R16   A01 A12 K2b X67                 A08 A09 A15
e4*98/14*              91,110         235/65R16   A01 A12 K2b                     A18 B02 KOV
0044, 0052*..,         91,110         235/70R16   A01 A12 G68 K2b                 S01
e13*2001/116*          91,110         245/60R16   A01 A12 K1c K2c X67
0090, 0092*..          91,110         255/60R16   A01 A12 K1c K2c K42
- ohne Radhaus-        91,110         255/65R16   A01 A12 G68 K1c K2c K42
  Verbreiterungen
Mazda Xedos 6          103-106        205/50R16                                   A01 A02 A04
CA                     103-106        225/45R16                                   A05 A08 A09
G138,                  79-83          205/45R16                                   A12 A15 A18
e13*96/79*0028*..      79-83          225/40R16   R70                             K1a K2b K42
                                                                                  K46 V16 S01
Mazda Xedos 9          105-155        205/55R16   R37 T89                         A01 A02 A04
TA                     105-155        215/55R16                                   A05 A08 A09
G517,                                                                             A12 A15 A18
e13*95/54*0002*..,                                                                K1a K2b K42
e13*98/14*0002*..                                                                 S01
Mitsubishi ASX         85,86,110      215/65R16   K1b K2b                         A01 A02 A04
GA0                    85,86,110      225/60R16   K1c K2b                         A05 A08 A09
e1*2007/46*0368*..     85,86,110      235/60R16   K1c K2c                         A12 A15 A18
                                                                                  A57 S01
Mitsubishi Eclipse     110            205/50R16   K1a K2b K45                     A01 A02 A04
D20                    110            225/45R16   K1a K2b K45                     A05 A08 A09
G229                                                                              A12 A15 A18
                                                                                  V16 S01
Mitsubishi Eclipse     104-107        205/50R16                                   A01 A02 A04
D30                    104-107        205/55R16                                   A05 A08 A09
e1*93/81*0027*..       104-107        225/45R16                                   A12 A15 A18
                                                                                  K42 V16 S01
Mitsubishi Grandis     100-121        215/60R16   130                             A02 A04 A05
NA0W                   100-121        225/55R16   A01 K1b 130                     A08 A09 A12
e1*2001/116*0269*..                                                               A15 A18 B03
                                                                                  S01
Mitsubishi Lancer      60-99          195/50R16   A01 K1c K42 K56                 A02 A04 A05
CS0                    60-99          195/55R16   A01 K1c K42 K56                 A08 A09 A12
e1*2001/116*0233*      60-99          205/45R16                                   A15 A18 Car
                                                                                  Sth S01
Mitsubishi Lancer      80-110         205/60R16   A33                             A02 A04 A05
CY0                    80-110         215/55R16   A01 A12 K1c K42                 A08 A09 A15
e1*2001/116*0441*..    80-110         225/55R16   A01 A12 K1c K2b K42             A18 A58 Flh
- Limousine                                                                       Lim V16 S01
- Sportback
Mitsubishi Outlander   100-148        215/60R16                                   A02 A04 A05
CUOW                   100-148        225/55R16                                   A08 A09 A12
e1*2001/116*0227*..                                                               A15 A18 B03
                                                                                  S01
Mitsubishi Outlander   103-130        215/70R16   A13 130                         A02 A04 A05
CW0, CWB               103-130        225/65R16   A12 130                         A08 A09 A15
e1*2001/116*0406*..,   103-130        235/60R16   A12 130                         A18 S01
e1*2001/116*0482*..    103-130        235/65R16   A12 130


Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 20 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                   PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                       DIEWE GmbH

                                                                                      Seite 7 von 14
Handelsbezeichnung      kW-Bereich    Reifen       Reifenbezogene Auflagen und          Auflagen und
Fahrzeug-Typ                                       Hinweise                             Hinweise
ABE/EWG-Nr.
Mitsubishi Pajero Pinin 84-95         215/65R16    K2b                                   A01 A02 A04
H60W                                                                                     A05 A08 A09
e1*98/14*0123*..                                                                         A12 A15 A18
                                                                                         S01
Mitsubishi Sigma       125            205/55R16    T89 T91                               A02 A04 A05
F07W                   125            215/55R16    A01 K46 T91                           A08 A09 A12
G365                                                                                     A15 A18 S01
Mitsubishi Sigma       130-151        205/55R16    T89 T91                               A02 A04 A05
F10                    130-151        215/55R16    A01 K1a K2b T91 T93                   A08 A09 A12
F655                                                                                     A15 A18 S01
Mitsubishi Space       92-110         205/55R16    K1a K2b K42 K56                       A01 A02 A04
Runner                 92-110         215/55R16    K1c K2c K42 K56 K90 L02               A05 A08 A09
N50 (Version DR .. )   92-110         225/50R16    K1c K2c K42 K56 K90 L02               A12 A15 A18
e1*97/27*0103*..                                                                         V16 S01
Mitsubishi Space       92-110         205/55R16    T91 T94 130                           A02 A04 A05
Wagon                  92-110         215/55R16    T91 T93 130                           A08 A09 A12
N50 (Version DW .. )   92-110         225/50R16    A01 K2b K42 K56 T92 T93 130           A15 A18 V16
e1*97/27*0103*..                                                                         S01
Peugeot 4007           115,125        215/70R16    A13 130                               A02 A04 A05
V*****, V              115,125        225/65R16    A12 130                               A08 A09 A15
e2*2001/116*0357*..    115,125        235/60R16    A12 130                               A18 S01
                       115,125        235/65R16    A12 130

Auflagen und Hinweise

A01     Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.

A02     Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.

A04      Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.

A05     Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.

A08     Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.


Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 20 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                 PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                     DIEWE GmbH

                                                                                      Seite 8 von 14

A09    Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.

A11    Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.

A12    Die Verwendung von Schneeketten ist nicht zulässig.

A13    Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.

A15    Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.

A18     Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.

A30    Die Verwendung von Schneeketten wurde nicht geprüft.

A31    Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Antriebsachse verwendet werden.

A33    Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.

A57    Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)

A58    Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.

A90    Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.

B02    Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.

B03     Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).

Car    Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).

Cpe    Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.

Flh      Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 20 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                        Seite 9 von 14

G15     Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.

G68     Ist die Reifengröße 235/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.

G73     Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.

HO1 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 300 mm
an Achse 1.

K1a    Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K1b     Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.

K1c    Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K27    An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.

K2a     Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 20 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                 PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                     DIEWE GmbH

                                                                                     Seite 10 von 14

K2b    Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K2c    Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K3i     An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. zu kürzen und anschließend dauerhaft neu zu befestigen.

K41    An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

K42    An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

K44    An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

K45     An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.

K46     An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.

K4h    An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. zu kürzen.

K56     Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.

K5b    An Achse 1 sind die Radhausausschnittkanten im Bereich 150mm vor bis 150mm hinter
Radmitte vollständig umzulegen.

K5c    An Achse 1 sind die Radhausausschnittkanten im Bereich 100mm vor bis 200mm hinter
Radmitte vollständig umzulegen.

K5d    An Achse 1 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte vollständig umzulegen.

K6f    An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 150mm nach
Radmitte vollständig umzulegen.

K6g   An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.

K6h    An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.


Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 20 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                 PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                     DIEWE GmbH

                                                                                      Seite 11 von 14

K6k   An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5mm auszustellen.

K6l   An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 10mm auszustellen.

K7a    An Achse 1 sind die Radhausausschnittkanten im Bereich 100mm vor bis 100mm hinter
Radmitte um 5mm aufzuweiten.

K8c    An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 100mm hinter
Radmitte um 5mm aufzuweiten.

K8e    An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte um 5mm aufzuweiten.

K8h    An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm hinter
Radmitte um 5mm aufzuweiten.

K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm hinter
Radmitte um 10mm aufzuweiten.

K90    Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.

KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).

KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).

L02    Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.

L05      Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).

Lim    Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.

M+S    Diese Reifengröße ist nur zulässig als M+S-Bereifung.

R03    Diese Reifengröße ist nur an Achse 2 zulässig.

R09    Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).

R37     Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.

R70    Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.

S01     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.



Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 20 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                       Seite 12 von 14

S02     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.

Sth     Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.

T82    Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T83    Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T84    Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T85    Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T86    Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T87    Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).

T88    Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T89    Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T90    Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T91    Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T92    Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T93    Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T94    Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T95    Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

V00    Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 20 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                       Seite 13 von 14


V16    Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:

         Vorderachse    Hinterachse

Nr. 1    185/50R16      205/45R16
Nr. 2    195/40R16      215/35R16
Nr. 3    195/45R16      215/40R16, 225/40R16
Nr. 4    195/50R16      205/45R16, 215/45R16
Nr. 5    205/45R16      225/40R16
Nr. 6    205/50R16      225/45R16
Nr. 7    205/55R16      225/50R16, 245/45R16
Nr. 8    205/60R16      225/55R16
Nr. 9    215/40R16      225/40R16, 245/35R16
Nr. 10   215/55R16      235/50R16
Nr. 11   225/40R16      245/35R16, 255/35R16
Nr. 12   225/50R16      245/45R16
Nr. 13   225/55R16      245/50R16
Nr. 14   225/60R16      245/55R16

Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.

X11     Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
195/65R15, 205/60R15 oder 205/55R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).

X20    Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
195/60R15 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).

X45    Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
oder 225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).

X67     Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).

X68     Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).

Z15    Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).

130      Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 20 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                 PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                     DIEWE GmbH

                                                                                      Seite 14 von 14




Prüfort und Prüfdatum

Die Verwendungsprüfung fand am 26. August 2011 in Lambsheim statt.


Hinweise zum Sonderrad

Die Befestigung der Zentrierringe im Sonderrad erfolgt durch Einkleben durch den Radhersteller. Die
Eignung des Klebers (Loctite 5970) für diesen Anwendungsfall wurde von der Firma Diewe Gmbh
bestätigt.



Prüfergebnis

Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.

Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.

Das Gutachten umfasst Blatt 1 bis 14 und gilt für Sonderräder ab Herstellungsdatum Januar 2011.

Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96


Lambsheim, 26. August 2011




Bohlander                                                                     00169906.DOC




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 21 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                             PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                                 DIEWE GmbH

                                                                                               Seite 1 von 5

Auftraggeber                               DIEWE GmbH
                                           Haupstraße 19
                                           86510 Asbach/Ried
                                           QM-Nr. 49 02 0111103

Prüfgegenstand                             PKW-Sonderrad
Modell                                     D116
Typ                                        D116
Radgröße                                   7JJx16H2
Zentrierart                                Mittenzentrierung

Aus-          Kennzeichnung Rad/ Zentrierring              Lochzahl/          Einpress- Rad-   Abrollumfang
führung                                                    Lochkreis- (mm)/   tiefe     last   (mm)
                                                           Mittenloch-ø       (mm)      (kg)
                                                           (mm)
511440        D116 5/114.3 /                               5/114,3/71,6       40       650     2200
              ZH-100-6 Ø76xØ71.6***
*** Zentrierring durch Einkleben fixiert



Kennzeichnungen
KBA-Nummer                                 48698
Herstellerzeichen                          DIEWE Wheels Germany
Radtyp und Ausführung                      D116 (s.o.)
Radgröße                                   7JJx16H2
Einpresstiefe                              ET (s.o.)
Herstelldatum                              Monat und Jahr

Befestigungsmittel

Nr.       Art der Befestigungsmittel          Bund             Anzugsmoment (Nm) Schaftlänge (mm)
S01       Mutter M12x1,5                      Kegel 60°        120               -

Prüfungen

Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlings-
prüfungen durchgeführt.

Verwendungsbereich

Hersteller                                 Chrysler

Spurverbreiterung                          innerhalb 2%




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 21 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                   PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                       DIEWE GmbH

                                                                                        Seite 2 von 5

Handelsbezeichnung     kW-Bereich     Reifen       Reifenbezogene Auflagen und           Auflagen und
Fahrzeug-Typ                                       Hinweise                              Hinweise
ABE/EWG-Nr.
Chrysler 300M          149-187        215/60R16    A30 M+S                               A02 A04 A05
LR                     149-187        225/60R16    A12                                   A08 A09 A15
e11*93/81*0056*..                                                                        A18 B02 B03
                                                                                         S01
Chrysler Vision,New    155            225/60R16                                          A02 A04 A05
Yorker                                                                                   A08 A09 A15
EB6F/DB6F/LH                                                                             A18 A30 B02
e11*92/53*0001*..                                                                        S01
Chrysler Voyager       104-128        215/65R16    130                                   A02 A04 A05
RG                     104-128        225/60R16    130                                   A08 A09 A15
e11*98/14*0139*..      104-128        235/55R16    A01 B25 K1a K2b L02 T96 130           A18 A30 A58
                       104-128        235/60R16    A01 B25 K1a K2b L02 130               A60 B02 V16
                                                                                         S01

Auflagen und Hinweise

A01     Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.

A02     Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.

A04      Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.

A05     Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.

A08     Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.

A09    Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.

A12    Die Verwendung von Schneeketten ist nicht zulässig.




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 21 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                         Seite 3 von 5

A15    Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.

A18     Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.

A30     Die Verwendung von Schneeketten wurde nicht geprüft.

A58     Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.

A60     Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.

B02    Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.

B03     Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).

B25    Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 6 mm zur Rad- / Reifenkombination herzustellen.

K1a    Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K2b    Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

L02    Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.

M+S     Diese Reifengröße ist nur zulässig als M+S-Bereifung.

S01     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.

T96    Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 21 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                          Seite 4 von 5

V16    Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:

         Vorderachse    Hinterachse

Nr. 1    185/50R16      205/45R16
Nr. 2    195/40R16      215/35R16
Nr. 3    195/45R16      215/40R16, 225/40R16
Nr. 4    195/50R16      205/45R16, 215/45R16
Nr. 5    205/45R16      225/40R16
Nr. 6    205/50R16      225/45R16
Nr. 7    205/55R16      225/50R16, 245/45R16
Nr. 8    205/60R16      225/55R16
Nr. 9    215/40R16      225/40R16, 245/35R16
Nr. 10   215/55R16      235/50R16
Nr. 11   225/40R16      245/35R16, 255/35R16
Nr. 12   225/50R16      245/45R16
Nr. 13   225/55R16      245/50R16
Nr. 14   225/60R16      245/55R16

Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.

130      Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.




Prüfort und Prüfdatum

Die Verwendungsprüfung fand am 26. August 2011 in Lambsheim statt.


Hinweise zum Sonderrad

Die Befestigung der Zentrierringe im Sonderrad erfolgt durch Einkleben durch den Radhersteller. Die
Eignung des Klebers (Loctite 5970) für diesen Anwendungsfall wurde von der Firma Diewe Gmbh
bestätigt.


Prüfergebnis

Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.

Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 21 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                 PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                     DIEWE GmbH

                                                                                        Seite 5 von 5




Das Gutachten umfasst Blatt 1 bis 5 und gilt für Sonderräder ab Herstellungsdatum Januar 2011.

Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96


Lambsheim, 26. August 2011




Bohlander                                                                    00169907.DOC




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 22 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                             PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                                 DIEWE GmbH

                                                                                               Seite 1 von 5

Auftraggeber                               DIEWE GmbH
                                           Haupstraße 19
                                           86510 Asbach/Ried
                                           QM-Nr. 49 02 0111103

Prüfgegenstand                             PKW-Sonderrad
Modell                                     D116
Typ                                        D116
Radgröße                                   7JJx16H2
Zentrierart                                Mittenzentrierung

Aus-          Kennzeichnung Rad/ Zentrierring              Lochzahl/          Einpress- Rad-   Abrollumfang
führung                                                    Lochkreis- (mm)/   tiefe     last   (mm)
                                                           Mittenloch-ø       (mm)      (kg)
                                                           (mm)
511538        D116 5/115 /                                 5/115/70,2         38       650     2200
              ZH-100-5 Ø76xØ70.3***
*** Zentrierring durch Einkleben fixiert



Kennzeichnungen
KBA-Nummer                                 48698
Herstellerzeichen                          DIEWE Wheels Germany
Radtyp und Ausführung                      D116 (s.o.)
Radgröße                                   7JJx16H2
Einpresstiefe                              ET (s.o.)
Herstelldatum                              Monat und Jahr

Befestigungsmittel

Nr.       Art der Befestigungsmittel          Bund             Anzugsmoment (Nm) Schaftlänge (mm)
S01       Serien-Mutter M12x1,5 –             Kegel 60°        140               -
          offen

Nr.       Art der Befestigungsmittel          Bund             Anzugsmoment (Nm) Gesamthöhe (mm)
S02       Serien-Mutter M12x1,5               Kegel 60°        125               35,5
S03       Serien-Mutter M12x1,5               Kegel 60°        150               36

Prüfungen

Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlings-
prüfungen durchgeführt.

Verwendungsbereich

Hersteller                                 Daewoo/Chevrolet
                                           Opel

Spurverbreiterung                          innerhalb 2%




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 22 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                 PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                     DIEWE GmbH

                                                                                        Seite 2 von 5

Handelsbezeichnung     kW-Bereich    Reifen        Reifenbezogene Auflagen und           Auflagen und
Fahrzeug-Typ                                       Hinweise                              Hinweise
ABE/EWG-Nr.
Chevrolet Cruze        92,110,120    205/60R16     A91                                   A02 A04 A05
KL1J                   92,110,120    215/55R16     A12                                   A07 A08 A09
e4*2001/116*0140*..    92,110,120    215/60R16     A12                                   A15 A16 A18
                       92,110,120    225/55R16     A12                                   A58 Sth V16
                       92,110,120    245/50R16     A01 A12 K2b K4i K6g K8i R03           S02
Chevrolet Orlando      96,104,120    215/55R16     A91                                   A02 A04 A05
KL1Y, KL1YN            96,104,120    215/60R16     A91                                   A07 A08 A09
e4*2007/46*0224*..;    96,104,120    225/55R16     A12                                   A15 A18 A58
e4*2007/46*0295*..                                                                       S03
Opel Astra-J           81,92         205/55R16     A91 R09                               A02 A04 A05
P-J, -/V               81,92-132     205/60R16     A91 M+S                               A07 A08 A09
e1*2007/46*0141*..;    81,92-132     205/60R16     A91 R37                               A15 A16 A18
e4*2007/46*0308*..     81,92-132     205/65R16     A01 A12 G03 R37                       A58 Flh V16
                       81,92-132     205/65R16     A12 R09 R37                           S01
                       81,92-132     215/55R16     A12
                       81,92-132     215/60R16     A12
                       81,92-132     225/55R16     A12
                       81,92-132     235/50R16     A12
Opel Astra-J           74,81,92      205/55R16     A91 R09                               A02 A04 A05
P-J/SW, -/V            74-132        205/60R16     A91 M+S                               A07 A08 A09
e4*2007/46*0204*..;    74-132        205/60R16     A91 R37                               A15 A16 A18
e4*2007/46*0308*..     74-132        205/65R16     A01 A12 G03 R37                       A58 Car V16
- Sports Tourer        74-132        205/65R16     A12 R09                               S01
- Station Wagon        74-132        215/55R16     A12
                       74-132        215/60R16     A12
                       74-132        225/55R16     A12
                       74-132        235/50R16     A12


Auflagen und Hinweise

A01     Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.

A02     Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.

A04      Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 22 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                 PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                     DIEWE GmbH

                                                                                        Seite 3 von 5

A05     Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.

A07   Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.

A08     Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.

A09    Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.

A12    Die Verwendung von Schneeketten ist nicht zulässig.

A15    Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.

A16      Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.

A18     Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.

A58    Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.

A91    Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloß auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.

Car    Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).

Flh      Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).

G03     Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.

K2b    Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.



Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 22 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                      DIEWE GmbH

                                                                                          Seite 4 von 5

K4i     An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. zu kürzen und anschließend dauerhaft neu zu befestigen.

K6g   An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.

K8i    An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte um 10mm aufzuweiten.

M+S      Diese Reifengröße ist nur zulässig als M+S-Bereifung.

R03      Diese Reifengröße ist nur an Achse 2 zulässig.

R09    Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).

R37     Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.

S01     Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.

S02     Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.

S03     Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.

Sth      Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.

V16    Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:

         Vorderachse    Hinterachse

Nr. 1    185/50R16      205/45R16
Nr. 2    195/40R16      215/35R16
Nr. 3    195/45R16      215/40R16, 225/40R16
Nr. 4    195/50R16      205/45R16, 215/45R16
Nr. 5    205/45R16      225/40R16
Nr. 6    205/50R16      225/45R16
Nr. 7    205/55R16      225/50R16, 245/45R16
Nr. 8    205/60R16      225/55R16
Nr. 9    215/40R16      225/40R16, 245/35R16
Nr. 10   215/55R16      235/50R16
Nr. 11   225/40R16      245/35R16, 255/35R16
Nr. 12   225/50R16      245/45R16
Nr. 13   225/55R16      245/50R16
Nr. 14   225/60R16      245/55R16

Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.



Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO

Anlage 22 zum Gutachten Nr. 55053011 (1. Ausfertigung)

Prüfgegenstand                 PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller                     DIEWE GmbH

                                                                                         Seite 5 von 5




Prüfort und Prüfdatum

Die Verwendungsprüfung fand am 26. August 2011 in Lambsheim statt.



Hinweise zum Sonderrad

Die Befestigung der Zentrierringe im Sonderrad erfolgt durch Einkleben durch den Radhersteller. Die
Eignung des Klebers (Loctite 5970) für diesen Anwendungsfall wurde von der Firma Diewe Gmbh
bestätigt.




Prüfergebnis

Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.

Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.

Das Gutachten umfasst Blatt 1 bis 5 und gilt für Sonderräder ab Herstellungsdatum Januar 2011.

Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96


Lambsheim, 26. August 2011




Bohlander                                                                     00169910.DOC




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim




                   
                       

                                                                                           

                  
                             
                             
                             

                 
                       
                          
                      
                   

                            
                                                      
                                                                  
                                                     
                                           



                    
              
          
                      
                 
                 

             

                       
                                           
                                           
                                         









                    
                             

              









                   
                       

                                                                                   

                    
                                                               

                                               
                                                   
                          
                                                     
                                                                                     
                                       
                                    
                                        
                                                                                     
                                                    
                                                            
                                                              
                                                                                     
                                                                                     
                                                                                     
                                                    
                                                            
                                                          
                                                                                     
                                                                                     
                                                                                     
                                                    
                                                        
                                                         
                                                                   
                                                                                     
                                                    
                                                            
                                                         
                                                                       
                                                                                     
                                                                                     
                                            
                                                       
                                              
                                                                            
                                                                                     
                                                                                     
                                              
                                          
                                                     
                                                                    
                                                                                     
                                             
                                                       
                                                
                                                                  
                                                                                     









                   
                       

                                                                                   
                    
                                                               

                                        
                                      
                               
                        
                                                                 


                                                
                                                   
                                                                    
                                                                        
                                                                                     
                                                                                     
                                                                                     
                                
                                           
                              
                            
                                   
                                              
                              
                                                                                     
                                                 
                                   
                                
                                  
                                                  
                                  
                                
                                    
                                                                          
                                                                   
                                                                                     
                                            
                                                    
                                           
                                                  
                                  
                                  
                                        
                                                                                 
                                                                    
                                                                                     
                                       
                                              
                                 
                           
                                  









                 
                     

                                                                                  
                   
                                                              

                                      
                                             
                                
                          
                                
                                              
                                         
                                                   
                                                                  
                                                                   
                              
                                                  
                                             
                                                
                               
                                                         
                                                                               
                                                                               
                                                                                    
                                                      
                                                                               
                                                                               
                                                                                    
                                                    
                                                           
                                                   
                                                                                    
                                                                                    
                                                                                    
                                                        
                                               
                                 
                                                                                    
                                             
                                          
                                
                                                                   
                             
                                  
                                     
                                                                                    
                                                  
                                                                                
                                                                            
                                                                                    
                                                                                    
                                                  
                                                                                
                                                                       
                                                                                    








                  
                      

                                                                                       
                        
                                                                   

                                                        
                                                                                     
                                                                                
                                                                                          
                                                       
                                                      
                                                                         
                                                                             
                                                                                          
                                                                                          
                                                                                          
                                                 
                                                              
                                     
                                                       




 




 






 






 



 




 


   








                
                    

                                                                                      


 



 



 


 




   


    


     


 




 






 







 













                 
                     

                                                                                        

 
 




 





 





 





 


 


 


 


 



 


 


   


    

    

    








                 
                     

                                                                                         

 




 



 



 


 


 


 


    

   


   


   


   


   


   


   


   


   










                  
                      

                                                                                         


   


   


   


 


             

        
        
        
        
        
        
        
        
        
         
         
         
         
         





 



 


     











                
                    

                                                                                     































                                                           





