GUTACHTEN zur ABE Nr. 47944 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55012810 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx16H2 Typ SH606
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 1 von 8
Auftraggeber Alutec Leichtmetallfelgen GmbH
Industriestraße 17
D-67136 Fußgönheim
QM-Nr.: 49020071003
Prüfgegenstand PKW-Sonderrad
Modell Shark
Typ SH606
Radgröße 6Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
A2 SH606 A2/Z05 Ø63,3-56,1 4/100/56,1 40 615 1960
Kennzeichnungen
KBA-Nummer 47944
Herstellerzeichen ALUTEC Germany
Radtyp und Ausführung SH606 (s.o.)
Radgröße 6Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Schraube M12x1,5 Kegel 60° 110 30,5
S03 Schraube M14x1,25 Kegel 60° 130 35
S04 Schraube M14x1,25 Kegel 60° 140 35
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Honda
Kia
MG Rover
Mini/BMW
Mitsubishi
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47944 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55012810 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx16H2 Typ SH606
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 2 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Civic 80-81 195/45R16 T80 A02 A04 A05
EE4 A08 A09 A12
E803 A14 A19 S01
Honda Civic 55-66 195/45R16 A02 A04 A05
EG3, EG4, EG8 A08 A09 A12
F876, F877, F875 A14 A19 S01
Honda Civic 92 195/45R16 A02 A04 A05
EG5 A08 A09 A12
F878 A14 A19 S01
Honda Civic 118 195/45R16 A02 A04 A05
EG6, EG9 A08 A09 A12
F879, F884 A14 A19 S01
Honda Civic 92 195/45R16 A02 A04 A05
EH6, EH9 A08 A09 A12
F883, G070, A14 A19 S01
e6*93/81*0016*..
Honda Civic 74,92 195/45R16 A02 A04 A05
EJ1, EJ2 A08 A09 A12
G623, G624 A14 A19 S01
Honda Civic 77,92 195/45R16 A02 A04 A05
EJ6, EJ8 A08 A09 A12
e6*93/81*0013*.., A14 A19 S01
e6*93/81*0014
Honda Civic 55-66 195/45R16 A02 A04 A05
EJ9 A08 A09 A12
e6*93/81*0006*.. A14 A19 S01
Honda Civic 84 195/45R16 A02 A04 A05
EK1, EK3 A08 A09 A12
e6*93/81*0008*.., A14 A19 S01
e6*93/81*0007*..
Honda Civic 118 195/45R16 T80 A02 A04 A05
EK4 A08 A09 A12
e6*93/81*0009*.. A14 A19 S01
Honda Civic 55-66 195/45R16 A02 A04 A05
MA8, MA9 A08 A09 A12
G916, G917 A14 A19 S01
e11*93/81*
0018,0022*
Honda Civic 83-93 195/45R16 A02 A04 A05
MB1 A08 A09 A12
G918, A14 A19 S01
e11*93/81*0023*..
Honda Civic 55-92 195/45R16 A02 A04 A05
MB2, MB3, MB4 A08 A09 A12
e11*96/27* A14 A19 S01
0067,0068,0069*..
Honda Civic 63-77 195/45R16 T84 A02 A04 A05
MB7 A08 A09 A12
e11*96/27*0071*.. A14 A19 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47944 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55012810 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx16H2 Typ SH606
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 3 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Civic Aerod. 55,66,84 195/45R16 A02 A04 A05
MB8, MB9 A08 A09 A12
e11*96/79*0087*.., A14 A19 S01
e11*96/79*0088*..
Honda Civic Aerod. 85-92 195/45R16 T80 A02 A04 A05
MC1 A08 A09 A12
e11*96/79*0089*.. A14 A19 S01
Honda Civic Aerod. 74-77 195/45R16 T84 A02 A04 A05
MC3 A08 A09 A12
e11*96/79*0091*.. A14 A19 S01
Honda Civic CRX 118 195/45R16 A02 A04 A05
EG2 A08 A09 A12
G069, A14 A19 S01
e6*93/81*0017*..
Honda Civic Coupé 118 195/45R16 A02 A04 A05
EM1 A08 A09 A12
e6*93/81*0060*.. A14 A19 S01
Honda Concerto 66-90 195/45R16 K42 T80 A01 A02 A04
HW A05 A08 A09
F340 A12 A14 A19
S01
Honda Insight 65 185/55R16 K1a K1b A01 A02 A04
ZE2 A05 A08 A09
e6*2001/116*0130*.. A12 A14 A19
Flh S01
Honda Jazz 57,61 195/45R16 A02 A04 A05
GD1,GD5,GE2,GE3 A08 A09 A12
e6*98/14*0088,87*.., A14 A19 X51
e6*2001/116*0101*.., S01
e6*2001/116*0102*..
Honda Jazz 66, 73 185/55R16 K1a A01 A02 A04
GE6,GG1,-2,-3,-5,-6 66, 73 195/50R16 K1c K2b K3b K5a K6a A05 A08 A09
e6*2007/46* A12 A14 A19
0010, 0011, 0013, S01
0014, 0015,0016*..
- ab MJ 2011
Honda Jazz 66, 73 185/55R16 K1a A01 A02 A04
GE6,GG1,-2,-3,-5,-6 66, 73 195/50R16 K1c K2b K3b K5a K6a A05 A08 A09
e6*2001/116* A12 A14 A19
0125, 0126, 0127, S01
0128, 0131, 0132*..
Honda Jazz Hybrid 65 185/55R16 K1a A01 A02 A04
GP1 A05 A08 A09
e6*2007/46*0012*.. A12 A14 A19
S01
Kia Sephia 59-82 195/45R16 T80 A02 A04 A05
FA A08 A09 A12
G485, A14 A19 S01
e13*95/54*0021*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47944 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55012810 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx16H2 Typ SH606
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 4 von 8

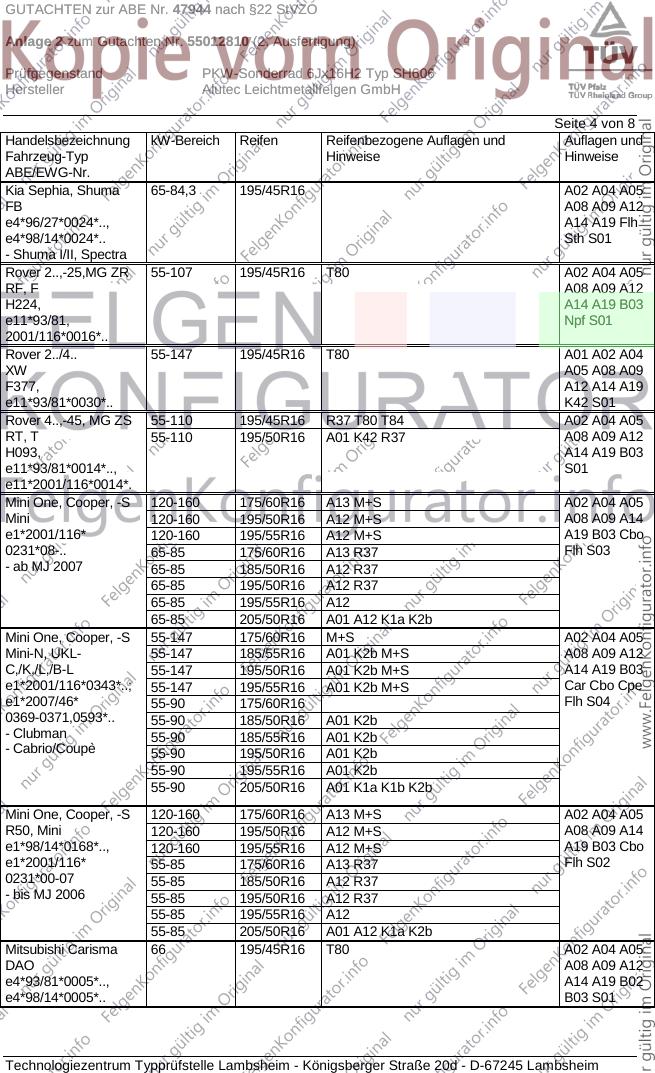

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Sephia, Shuma 65-84,3 195/45R16 A02 A04 A05
FB A08 A09 A12
e4*96/27*0024*.., A14 A19 Flh
e4*98/14*0024*.. Sth S01
- Shuma I/II, Spectra
Rover 2..,-25,MG ZR 55-107 195/45R16 T80 A02 A04 A05
RF, F A08 A09 A12
H224, A14 A19 B03
e11*93/81, Npf S01
2001/116*0016*..
Rover 2../4.. 55-147 195/45R16 T80 A01 A02 A04
XW A05 A08 A09
F377, A12 A14 A19
e11*93/81*0030*.. K42 S01
Rover 4..,-45, MG ZS 55-110 195/45R16 R37 T80 T84 A02 A04 A05
RT, T 55-110 195/50R16 A01 K42 R37 A08 A09 A12
H093, A14 A19 B03
e11*93/81*0014*.., S01
e11*2001/116*0014*.
Mini One, Cooper, -S 120-160 175/60R16 A13 M+S A02 A04 A05
Mini 120-160 195/50R16 A12 M+S A08 A09 A14
e1*2001/116* 120-160 195/55R16 A12 M+S A19 B03 Cbo
0231*08-.. 65-85 175/60R16 A13 R37 Flh S03
- ab MJ 2007 65-85 185/50R16 A12 R37
65-85 195/50R16 A12 R37
65-85 195/55R16 A12
65-85 205/50R16 A01 A12 K1a K2b
Mini One, Cooper, -S 55-147 175/60R16 M+S A02 A04 A05
Mini-N, UKL- 55-147 185/55R16 A01 K2b M+S A08 A09 A12
C,/K,/L,/B-L 55-147 195/50R16 A01 K2b M+S A14 A19 B03
e1*2001/116*0343*..; 55-147 195/55R16 A01 K2b M+S Car Cbo Cpe
e1*2007/46* 55-90 175/60R16 Flh S04
0369-0371,0593*.. 55-90 185/50R16 A01 K2b
- Clubman 55-90 185/55R16 A01 K2b
- Cabrio/Coupè 55-90 195/50R16 A01 K2b
55-90 195/55R16 A01 K2b
55-90 205/50R16 A01 K1a K1b K2b
Mini One, Cooper, -S 120-160 175/60R16 A13 M+S A02 A04 A05
R50, Mini 120-160 195/50R16 A12 M+S A08 A09 A14
e1*98/14*0168*.., 120-160 195/55R16 A12 M+S A19 B03 Cbo
e1*2001/116* 55-85 175/60R16 A13 R37 Flh S02
0231*00-07 55-85 185/50R16 A12 R37
- bis MJ 2006 55-85 195/50R16 A12 R37
55-85 195/55R16 A12
55-85 205/50R16 A01 A12 K1a K2b
Mitsubishi Carisma 66 195/45R16 T80 A02 A04 A05
DAO A08 A09 A12
e4*93/81*0005*.., A14 A19 B02
e4*98/14*0005*.. B03 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47944 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55012810 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx16H2 Typ SH606
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 5 von 8

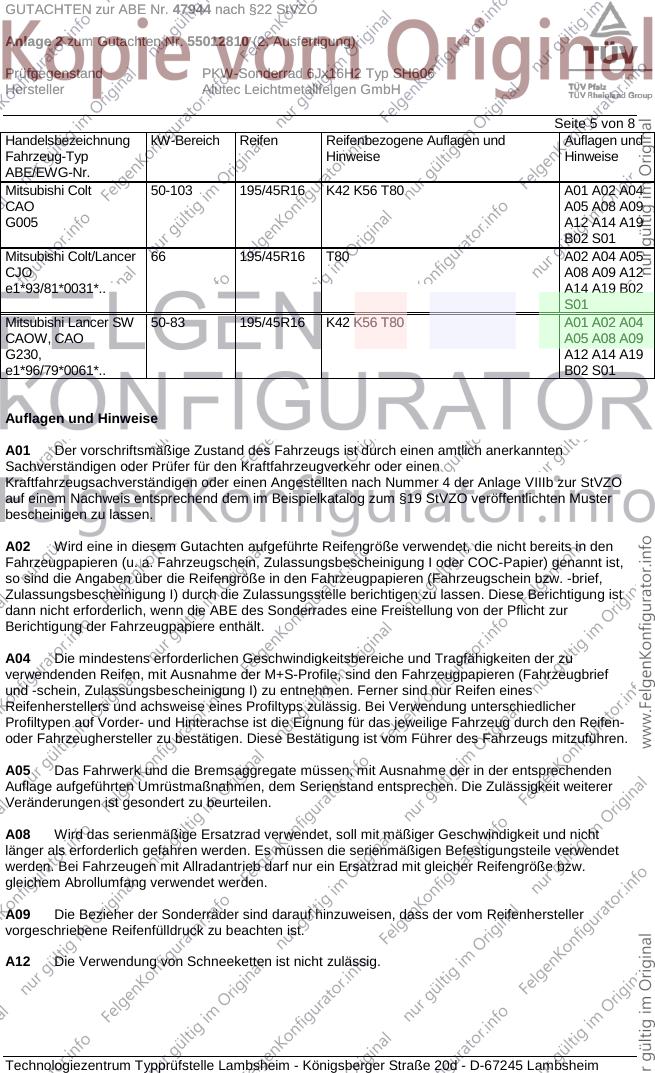

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mitsubishi Colt 50-103 195/45R16 K42 K56 T80 A01 A02 A04
CAO A05 A08 A09
G005 A12 A14 A19
B02 S01
Mitsubishi Colt/Lancer 66 195/45R16 T80 A02 A04 A05
CJO A08 A09 A12
e1*93/81*0031*.. A14 A19 B02
S01
Mitsubishi Lancer SW 50-83 195/45R16 K42 K56 T80 A01 A02 A04
CAOW, CAO A05 A08 A09
G230, A12 A14 A19
e1*96/79*0061*.. B02 S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47944 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55012810 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx16H2 Typ SH606
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 6 von 8

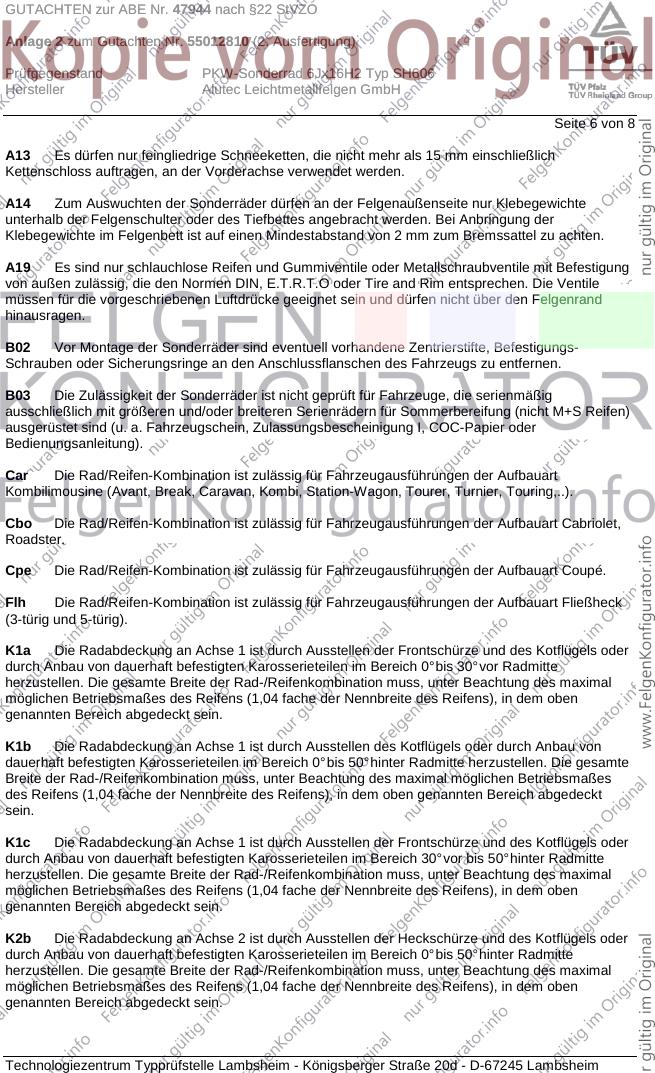

A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47944 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55012810 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx16H2 Typ SH606
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 7 von 8
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
X51 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser bis 240 mm (belüftet) an Achse1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47944 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55012810 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx16H2 Typ SH606
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 8 von 8

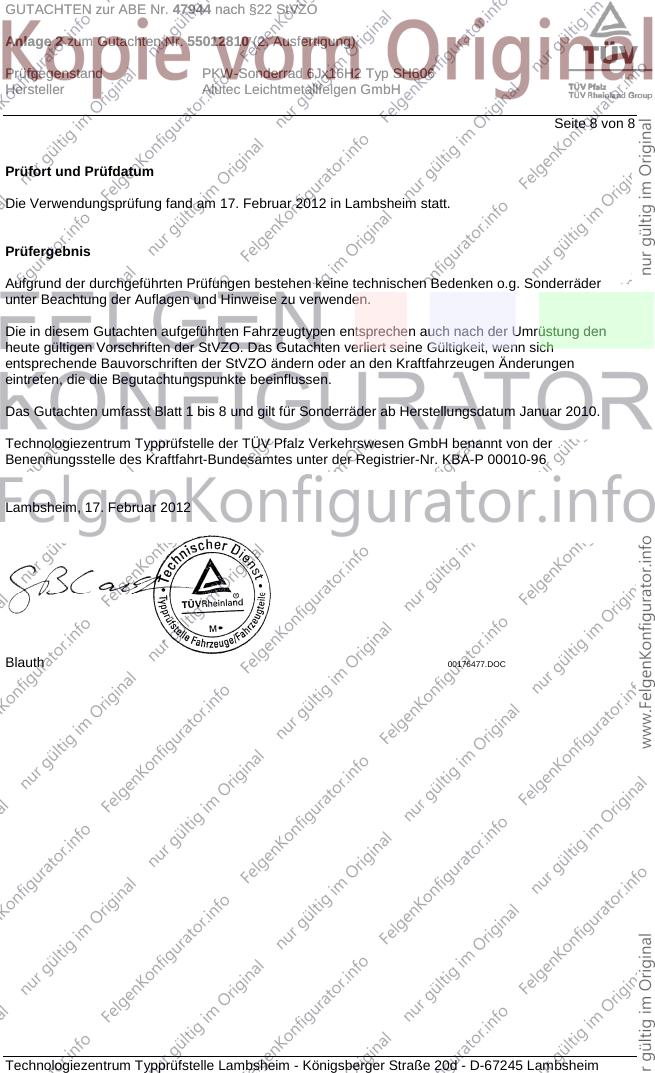

Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 17. Februar 2012 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 8 und gilt für Sonderräder ab Herstellungsdatum Januar 2010.
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96
Lambsheim, 17. Februar 2012
Blauth 00176477.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
