GUTACHTEN zur ABE Nr. 49479 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55059513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ OX03 5514
Hersteller Reifen Gundlach GmbH

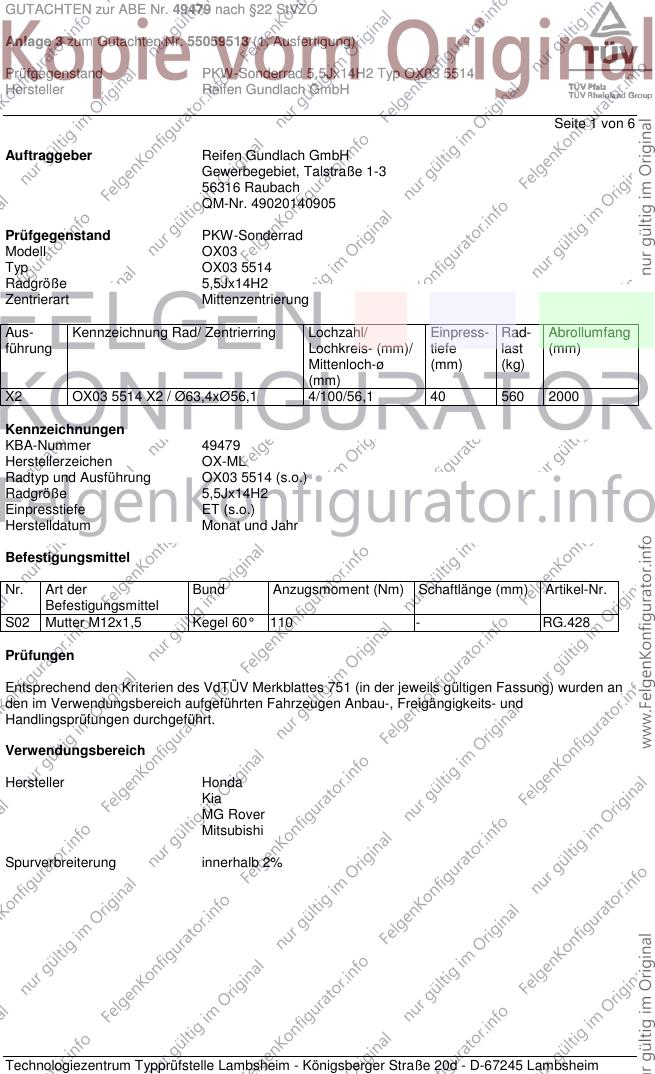

Seite 1 von 6
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell OX03
Typ OX03 5514
Radgröße 5,5Jx14H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X2 OX03 5514 X2 / Ø63,4xØ56,1 4/100/56,1 40 560 2000
Kennzeichnungen
KBA-Nummer 49479
Herstellerzeichen OX-ML
Radtyp und Ausführung OX03 5514 (s.o.)
Radgröße 5,5Jx14H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Mutter M12x1,5 Kegel 60° 110 - RG.428
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Honda
Kia
MG Rover
Mitsubishi
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49479 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55059513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ OX03 5514
Hersteller Reifen Gundlach GmbH

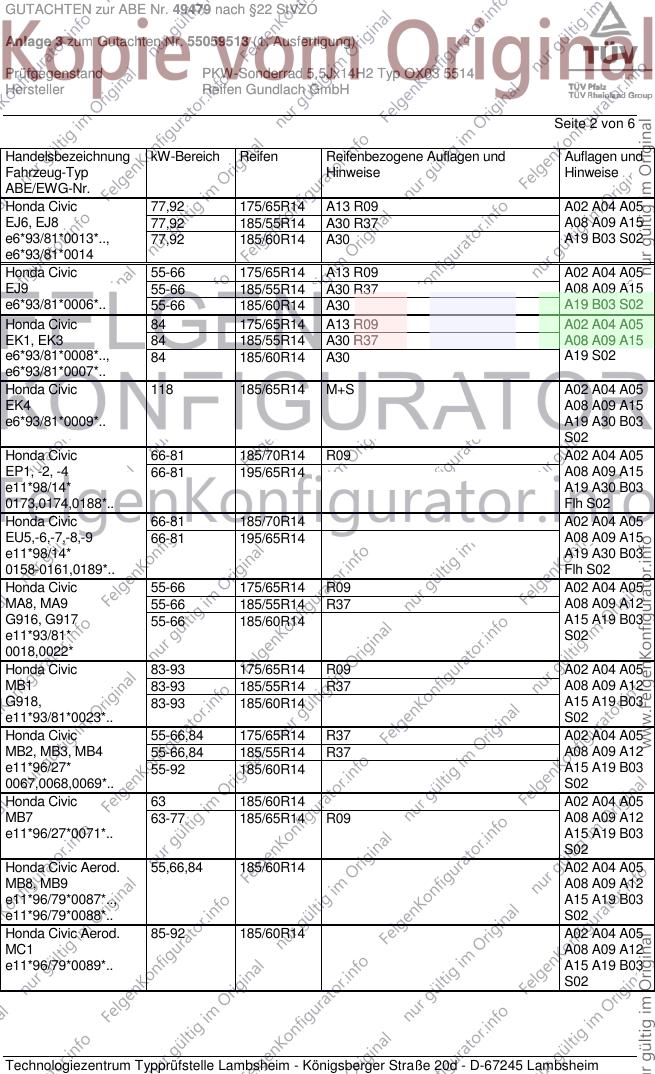

Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Civic 77,92 175/65R14 A13 R09 A02 A04 A05
EJ6, EJ8 77,92 185/55R14 A30 R37 A08 A09 A15
e6*93/81*0013*.., 77,92 185/60R14 A30 A19 B03 S02
e6*93/81*0014
Honda Civic 55-66 175/65R14 A13 R09 A02 A04 A05
EJ9 55-66 185/55R14 A30 R37 A08 A09 A15
e6*93/81*0006*.. 55-66 185/60R14 A30 A19 B03 S02
Honda Civic 84 175/65R14 A13 R09 A02 A04 A05
EK1, EK3 84 185/55R14 A30 R37 A08 A09 A15
e6*93/81*0008*.., 84 185/60R14 A30 A19 S02
e6*93/81*0007*..
Honda Civic 118 185/65R14 M+S A02 A04 A05
EK4 A08 A09 A15
e6*93/81*0009*.. A19 A30 B03
S02
Honda Civic 66-81 185/70R14 R09 A02 A04 A05
EP1, -2, -4 66-81 195/65R14 A08 A09 A15
e11*98/14* A19 A30 B03
0173,0174,0188*.. Flh S02
Honda Civic 66-81 185/70R14 A02 A04 A05
EU5,-6,-7,-8,-9 66-81 195/65R14 A08 A09 A15
e11*98/14* A19 A30 B03
0158-0161,0189*.. Flh S02
Honda Civic 55-66 175/65R14 R09 A02 A04 A05
MA8, MA9 55-66 185/55R14 R37 A08 A09 A12
G916, G917 55-66 185/60R14 A15 A19 B03
e11*93/81* S02
0018,0022*
Honda Civic 83-93 175/65R14 R09 A02 A04 A05
MB1 83-93 185/55R14 R37 A08 A09 A12
G918, 83-93 185/60R14 A15 A19 B03
e11*93/81*0023*.. S02
Honda Civic 55-66,84 175/65R14 R37 A02 A04 A05
MB2, MB3, MB4 55-66,84 185/55R14 R37 A08 A09 A12
e11*96/27* 55-92 185/60R14 A15 A19 B03
0067,0068,0069*.. S02
Honda Civic 63 185/60R14 A02 A04 A05
MB7 63-77 185/65R14 R09 A08 A09 A12
e11*96/27*0071*.. A15 A19 B03
S02
Honda Civic Aerod. 55,66,84 185/60R14 A02 A04 A05
MB8, MB9 A08 A09 A12
e11*96/79*0087*.., A15 A19 B03
e11*96/79*0088*.. S02
Honda Civic Aerod. 85-92 185/60R14 A02 A04 A05
MC1 A08 A09 A12
e11*96/79*0089*.. A15 A19 B03
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49479 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55059513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ OX03 5514
Hersteller Reifen Gundlach GmbH

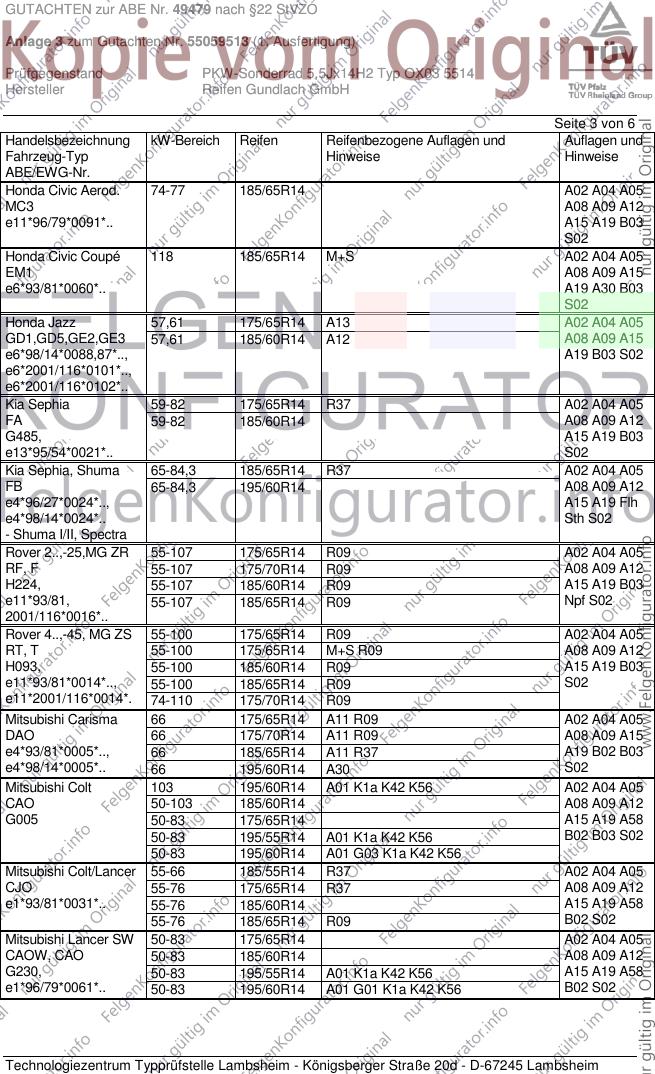

Seite 3 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Civic Aerod. 74-77 185/65R14 A02 A04 A05
MC3 A08 A09 A12
e11*96/79*0091*.. A15 A19 B03
S02
Honda Civic Coupé 118 185/65R14 M+S A02 A04 A05
EM1 A08 A09 A15
e6*93/81*0060*.. A19 A30 B03
S02
Honda Jazz 57,61 175/65R14 A13 A02 A04 A05
GD1,GD5,GE2,GE3 57,61 185/60R14 A12 A08 A09 A15
e6*98/14*0088,87*.., A19 B03 S02
e6*2001/116*0101*..,
e6*2001/116*0102*..
Kia Sephia 59-82 175/65R14 R37 A02 A04 A05
FA 59-82 185/60R14 A08 A09 A12
G485, A15 A19 B03
e13*95/54*0021*.. S02
Kia Sephia, Shuma 65-84,3 185/65R14 R37 A02 A04 A05
FB 65-84,3 195/60R14 A08 A09 A12
e4*96/27*0024*.., A15 A19 Flh
e4*98/14*0024*.. Sth S02
- Shuma I/II, Spectra
Rover 2..,-25,MG ZR 55-107 175/65R14 R09 A02 A04 A05
RF, F 55-107 175/70R14 R09 A08 A09 A12
H224, 55-107 185/60R14 R09 A15 A19 B03
e11*93/81, 55-107 185/65R14 R09 Npf S02
2001/116*0016*..
Rover 4..,-45, MG ZS 55-100 175/65R14 R09 A02 A04 A05
RT, T 55-100 175/65R14 M+S R09 A08 A09 A12
H093, 55-100 185/60R14 R09 A15 A19 B03
e11*93/81*0014*.., 55-100 185/65R14 R09 S02
e11*2001/116*0014*. 74-110 175/70R14 R09
Mitsubishi Carisma 66 175/65R14 A11 R09 A02 A04 A05
DAO 66 175/70R14 A11 R09 A08 A09 A15
e4*93/81*0005*.., 66 185/65R14 A11 R37 A19 B02 B03
e4*98/14*0005*.. 66 195/60R14 A30 S02
Mitsubishi Colt 103 195/60R14 A01 K1a K42 K56 A02 A04 A05
CAO 50-103 185/60R14 A08 A09 A12
G005 50-83 175/65R14 A15 A19 A58
50-83 195/55R14 A01 K1a K42 K56 B02 B03 S02
50-83 195/60R14 A01 G03 K1a K42 K56
Mitsubishi Colt/Lancer 55-66 185/55R14 R37 A02 A04 A05
CJO 55-76 175/65R14 R37 A08 A09 A12
e1*93/81*0031*.. 55-76 185/60R14 A15 A19 A58
55-76 185/65R14 R09 B02 S02
Mitsubishi Lancer SW 50-83 175/65R14 A02 A04 A05
CAOW, CAO 50-83 185/60R14 A08 A09 A12
G230, 50-83 195/55R14 A01 K1a K42 K56 A15 A19 A58
e1*96/79*0061*.. 50-83 195/60R14 A01 G01 K1a K42 K56 B02 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49479 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55059513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ OX03 5514
Hersteller Reifen Gundlach GmbH

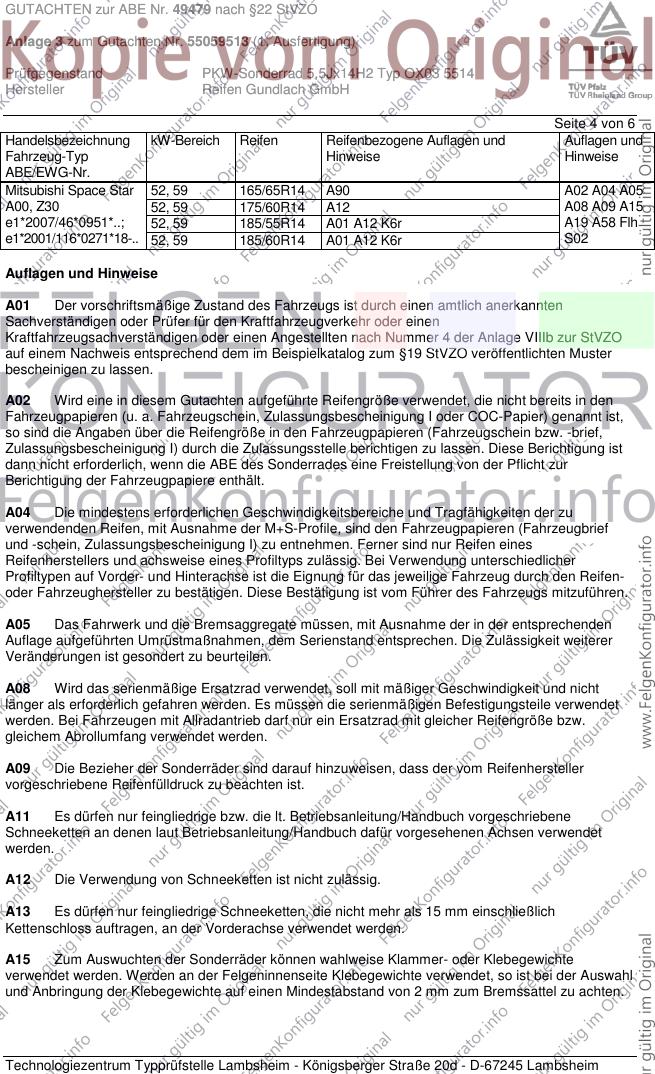

Seite 4 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mitsubishi Space Star 52, 59 165/65R14 A90 A02 A04 A05
A00, Z30 52, 59 175/60R14 A12 A08 A09 A15
e1*2007/46*0951*..; 52, 59 185/55R14 A01 A12 K6r A19 A58 Flh
e1*2001/116*0271*18-.. 52, 59 185/60R14 A01 A12 K6r S02
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A15 Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49479 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55059513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ OX03 5514
Hersteller Reifen Gundlach GmbH

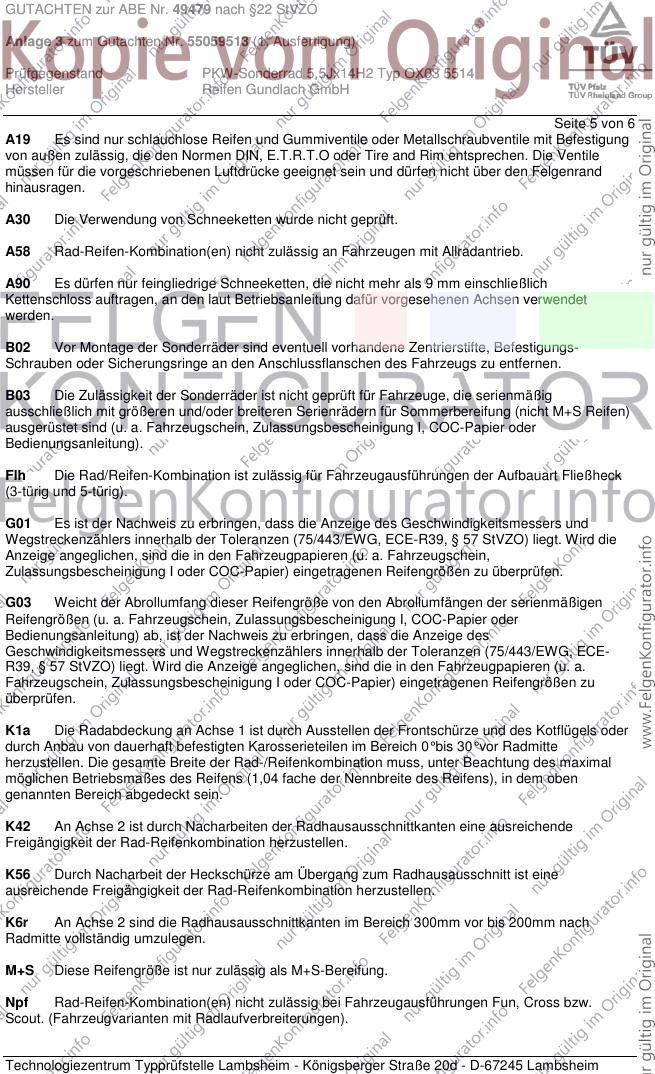

Seite 5 von 6
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49479 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55059513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ OX03 5514
Hersteller Reifen Gundlach GmbH

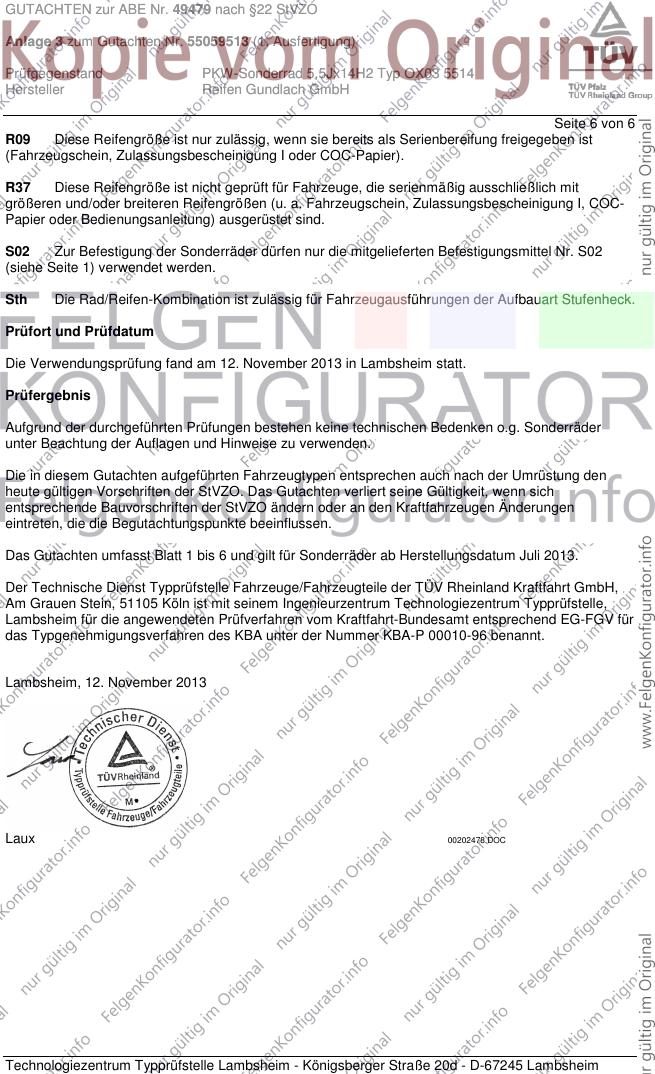

Seite 6 von 6
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 12. November 2013 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum Juli 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 12. November 2013
Laux 00202478.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
